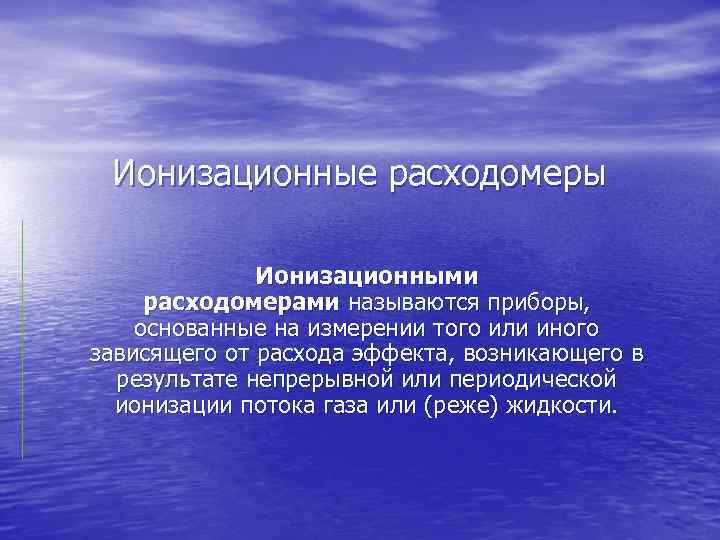

Ионизационные расходомеры Ионизационными расходомерами называются приборы, основанные на измерении того или иного зависящего от расхода эффекта, возникающего в результате непрерывной или периодической ионизации потока газа или (реже) жидкости.

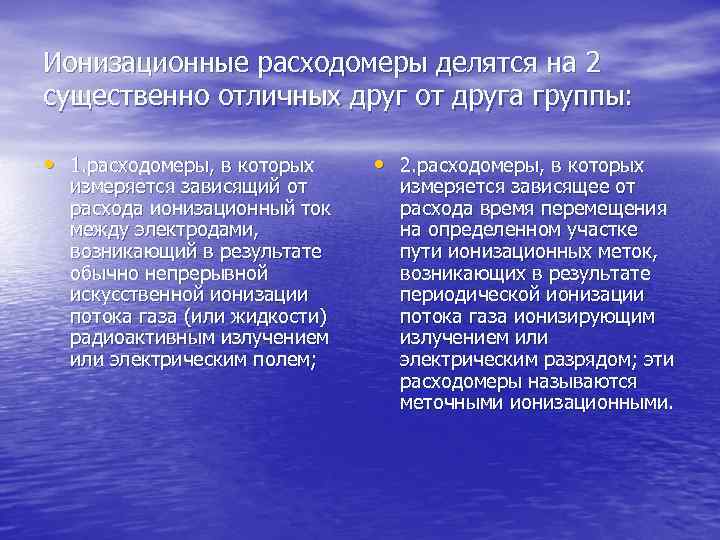

Ионизационные расходомеры делятся на 2 существенно отличных друг от друга группы: • 1. расходомеры, в которых измеряется зависящий от расхода ионизационный ток между электродами, возникающий в результате обычно непрерывной искусственной ионизации потока газа (или жидкости) радиоактивным излучением или электрическим полем; • 2. расходомеры, в которых измеряется зависящее от расхода время перемещения на определенном участке пути ионизационных меток, возникающих в результате периодической ионизации потока газа ионизирующим излучением или электрическим разрядом; эти расходомеры называются меточными ионизационными.

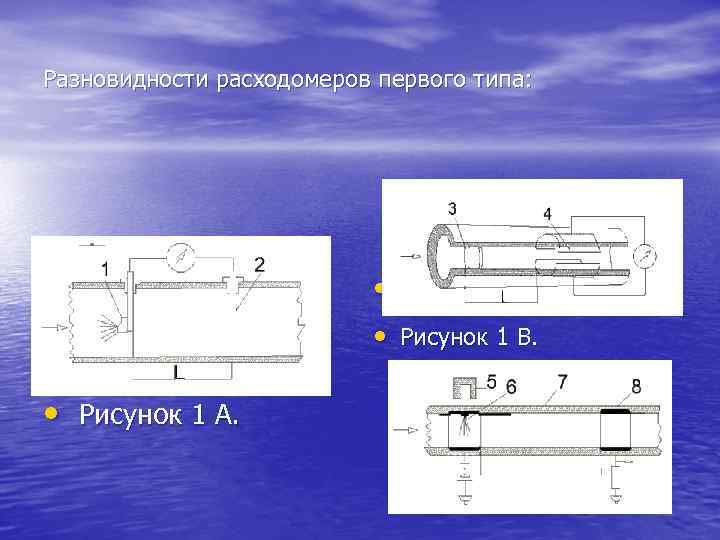

Разновидности расходомеров первого типа: • Рисунок 1 Б. • Рисунок 1 В. • Рисунок 1 А.

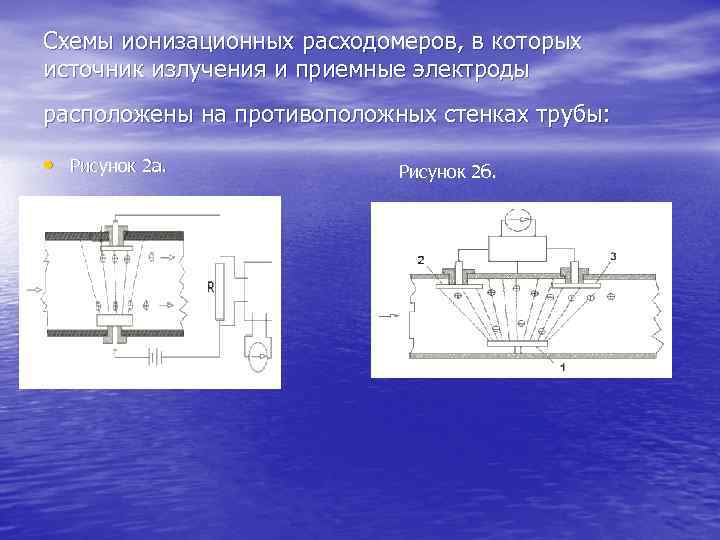

Схемы ионизационных расходомеров, в которых источник излучения и приемные электроды расположены на противоположных стенках трубы: • Рисунок 2 а. Рисунок 2 б.

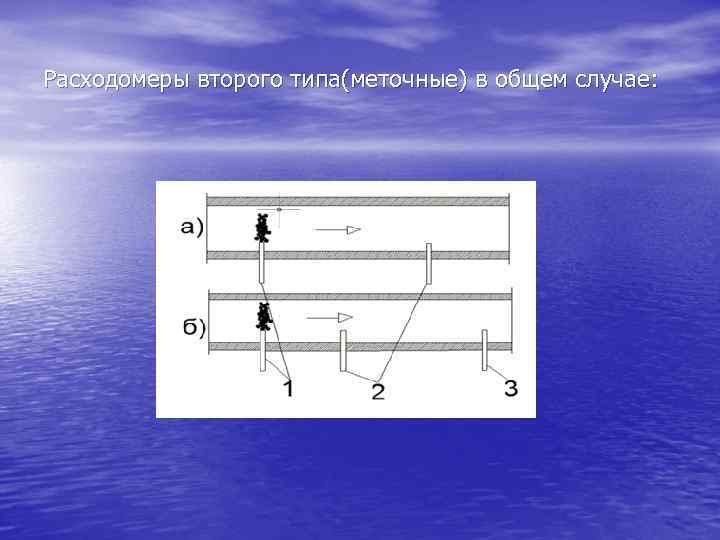

Расходомеры второго типа(меточные) в общем случае:

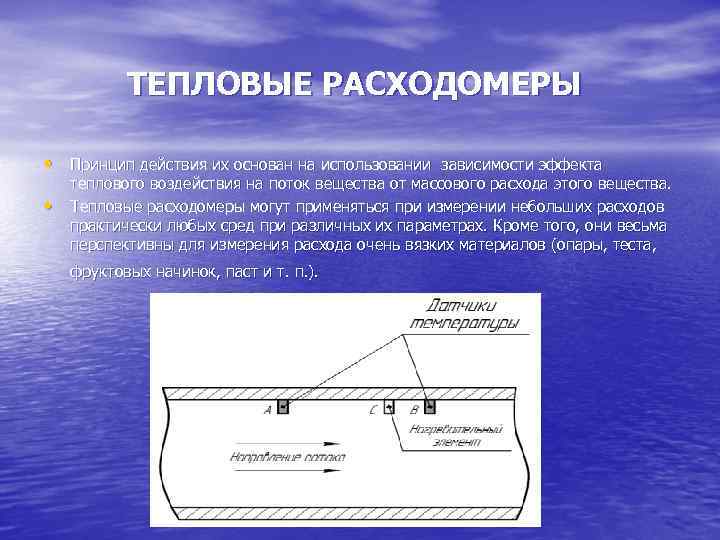

ТЕПЛОВЫЕ РАСХОДОМЕРЫ • Принцип действия их основан на использовании зависимости эффекта • теплового воздействия на поток вещества от массового расхода этого вещества. Тепловые расходомеры могут применяться при измерении небольших расходов практически любых сред при различных их параметрах. Кроме того, они весьма перспективны для измерения расхода очень вязких материалов (опары, теста, фруктовых начинок, паст и т. п. ).

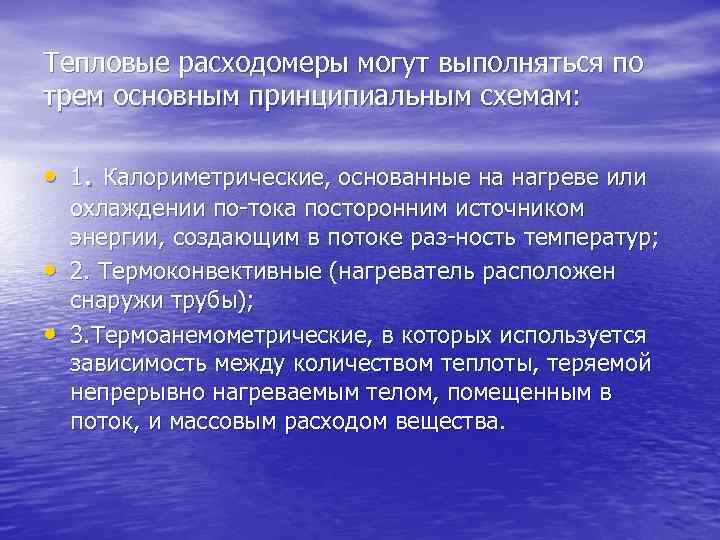

Тепловые расходомеры могут выполняться по трем основным принципиальным схемам: • 1. Калориметрические, основанные на нагреве или • • охлаждении по тока посторонним источником энергии, создающим в потоке раз ность температур; 2. Термоконвективные (нагреватель расположен снаружи трубы); 3. Термоанемометрические, в которых используется зависимость между количеством теплоты, теряемой непрерывно нагреваемым телом, помещенным в поток, и массовым расходом вещества.

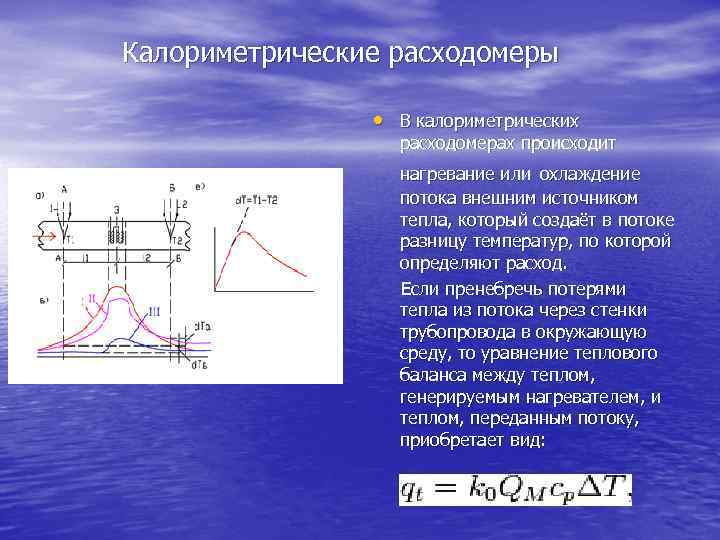

Калориметрические расходомеры • В калориметрических расходомерах происходит нагревание или охлаждение потока внешним источником тепла, который создаёт в потоке разницу температур, по которой определяют расход. Если пренебречь потерями тепла из потока через стенки трубопровода в окружающую среду, то уравнение теплового баланса между теплом, генерируемым нагревателем, и теплом, переданным потоку, приобретает вид:

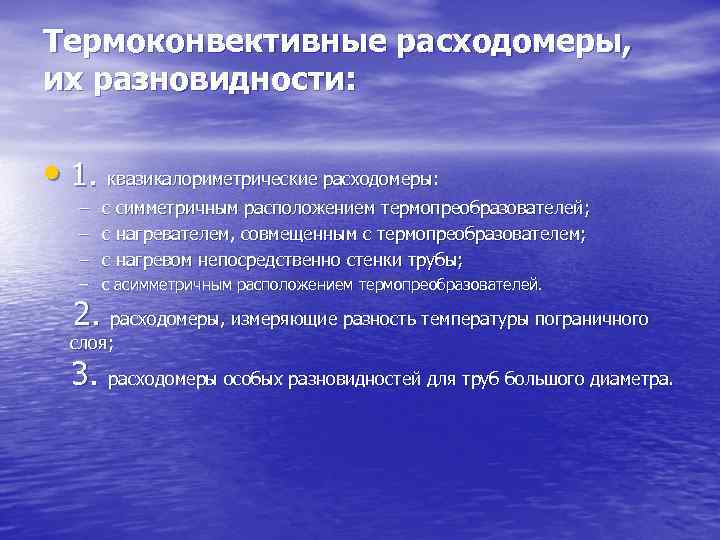

Термоконвективные расходомеры, их разновидности: • 1. квазикалориметрические расходомеры: – с симметричным расположением термопреобразователей; – с нагревателем, совмещенным с термопреобразователем; – с нагревом непосредственно стенки трубы; – с асимметричным расположением термопреобразователей. 2. расходомеры, измеряющие разность температуры пограничного слоя; 3. расходомеры особых разновидностей для труб большого диаметра.

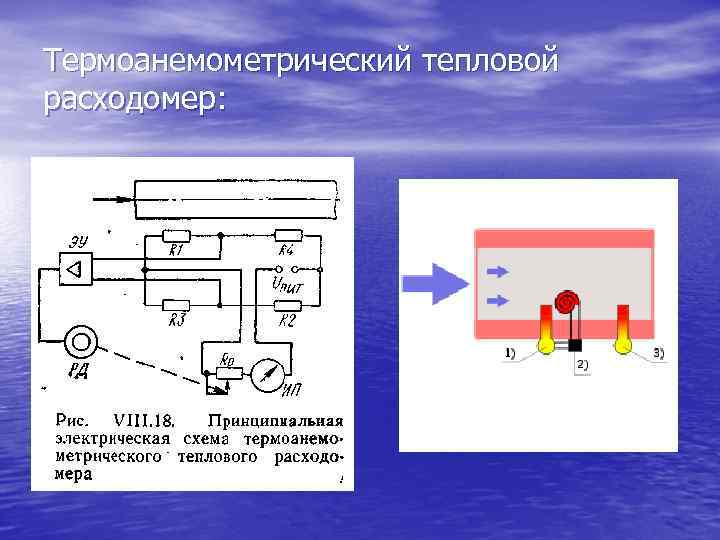

Термоанемометрический тепловой расходомер:
