Классификация систем водоснабжения Системой водоснабжения здания или отдельного объекта называют совокупность устройств, обеспечивающих получение воды из наружного водопровода и подачу ее под напором к водоразборным устройствам, расположенным внутри здания или объекта. Система холодного водоснабжения, называется внутренним водопроводом. Схема системы внутреннего водопровода приведена на рисунке 1.

o o o СНИП РК 4. 01 -41 -2006 «Внутренний водопровод и канализация зданий» пнкты которые надо изучить: 3, 4. 2. 4, 4. 2. 8, 4. 2. 11, 4. 2. 14, 4. 2. 16, 5. 1, 5. 3, 5. 5. 13, 5. 14, 5. 15, 5. 16, 5. 17, 5. 18

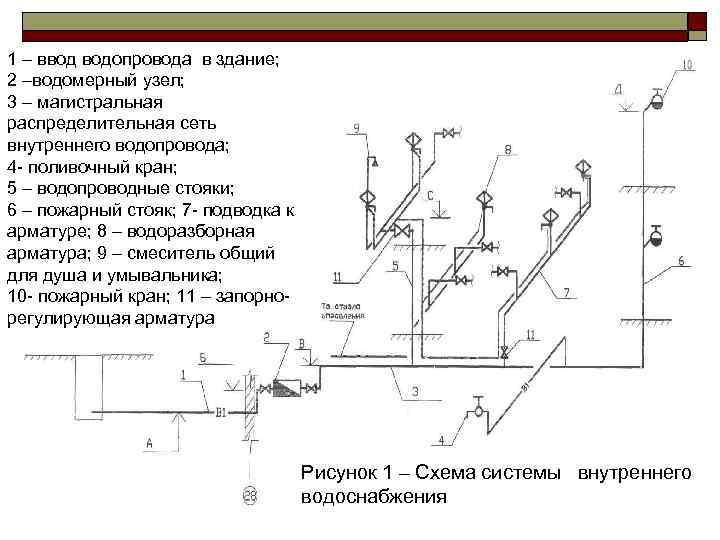

1 – ввод водопровода в здание; 2 –водомерный узел; 3 – магистральная распределительная сеть внутреннего водопровода; 4 - поливочный кран; 5 – водопроводные стояки; 6 – пожарный стояк; 7 - подводка к арматуре; 8 – водоразборная арматура; 9 – смеситель общий для душа и умывальника; 10 - пожарный кран; 11 – запорнорегулирующая арматура Рисунок 1 – Схема системы внутреннего водоснабжения

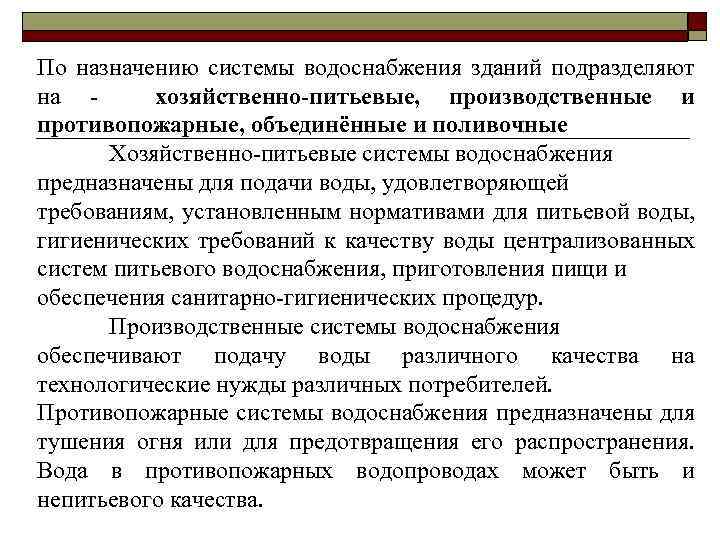

По назначению системы водоснабжения зданий подразделяют на хозяйственно-питьевые, производственные и противопожарные, объединённые и поливочные Хозяйственно-питьевые системы водоснабжения предназначены для подачи воды, удовлетворяющей требованиям, установленным нормативами для питьевой воды, гигиенических требований к качеству воды централизованных систем питьевого водоснабжения, приготовления пищи и обеспечения санитарно-гигиенических процедур. Производственные системы водоснабжения обеспечивают подачу воды различного качества на технологические нужды различных потребителей. Противопожарные системы водоснабжения предназначены для тушения огня или для предотвращения его распространения. Вода в противопожарных водопроводах может быть и непитьевого качества.

Для нормальной работы внутреннего водопровода на вводе в здание должен быть создан требуемый напор, который обеспечивал бы нормативную подачу расхода воды к наиболее высокорасположенному и наиболее удаленному от ввода (диктующему) водоразборному устройству и покрывал бы потери напора на преодоление сопротивлений по пути движения воды. Напор в наружном водопроводе у места присоединения ввода – гарантированный, может быть больше, равен или меньше напора, который требуется для внутреннего водопровода. Ориентировочно требуемый напор для жилых зданий может быть найден по формуле: Нтр = 10 + 4(n)1), м, где 10 - потери напора на 1 этаже, м; 4 - потери напора на каждом последующем этаже, м; n - число этажей.

Минимальный свободный напор в наружном водопроводе у места присоединения ввода (у трубы или на поверхности земли) не должен быть менее 10 м вод. ст. Максимальный сводный напор в сети городского водопровода не должен превышать 60 м. вод. ст. При периодическом или постоянном недостатке напора в наружном водопроводе до требуемого для здания применяют установки для повышения напора: насосы (постоянно или периодически действующие), водонапорные баки, пневматические установки. В зависимости от обеспеченности напором и установленного оборудования различают следующие системы водоснабжения: • простые, • система с водонапорным баком без повысительной насосной установки, • система с водонапорным баком и повысительной насосной установкой, • система с гидропневмобаками.

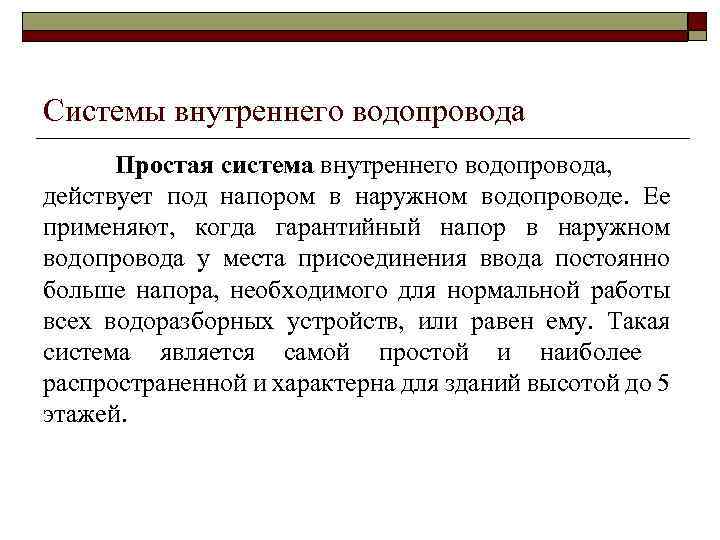

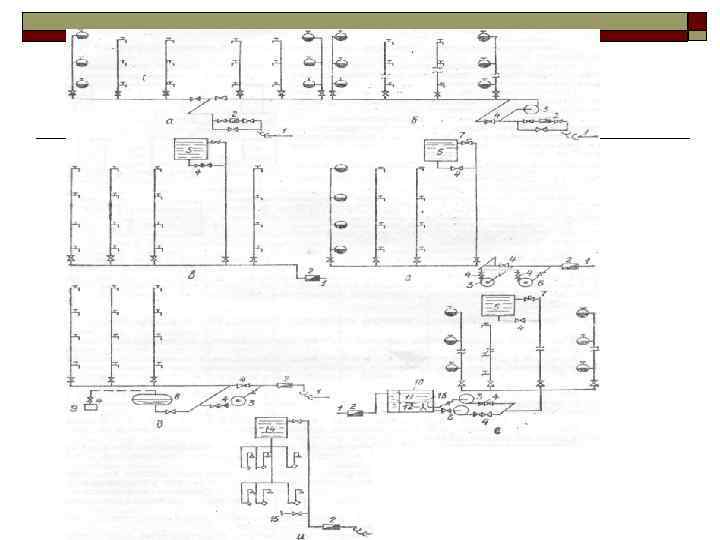

Системы внутреннего водопровода Простая система внутреннего водопровода, действует под напором в наружном водопроводе. Ее применяют, когда гарантийный напор в наружном водопровода у места присоединения ввода постоянно больше напора, необходимого для нормальной работы всех водоразборных устройств, или равен ему. Такая система является самой простой и наиболее распространенной и характерна для зданий высотой до 5 этажей.

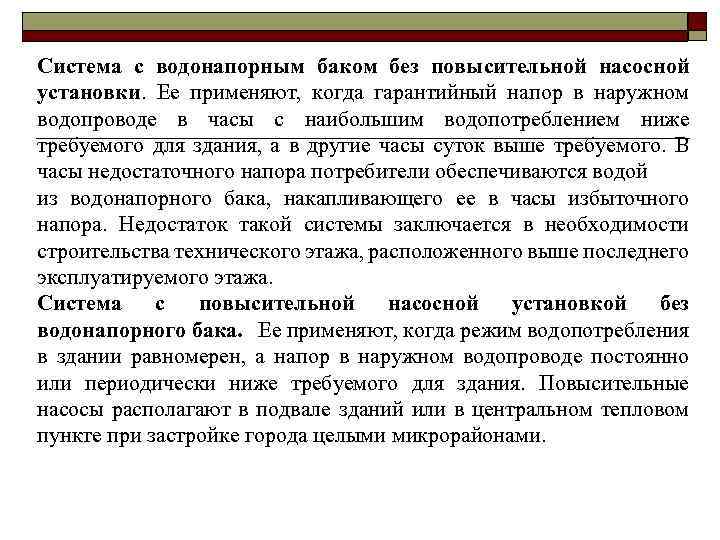

Система с водонапорным баком без повысительной насосной установки. Ее применяют, когда гарантийный напор в наружном водопроводе в часы с наибольшим водопотреблением ниже требуемого для здания, а в другие часы суток выше требуемого. В часы недостаточного напора потребители обеспечиваются водой из водонапорного бака, накапливающего ее в часы избыточного напора. Недостаток такой системы заключается в необходимости строительства технического этажа, расположенного выше последнего эксплуатируемого этажа. Система с повысительной насосной установкой без водонапорного бака. Ее применяют, когда режим водопотребления в здании равномерен, а напор в наружном водопроводе постоянно или периодически ниже требуемого для здания. Повысительные насосы располагают в подвале зданий или в центральном тепловом пункте при застройке города целыми микрорайонами.

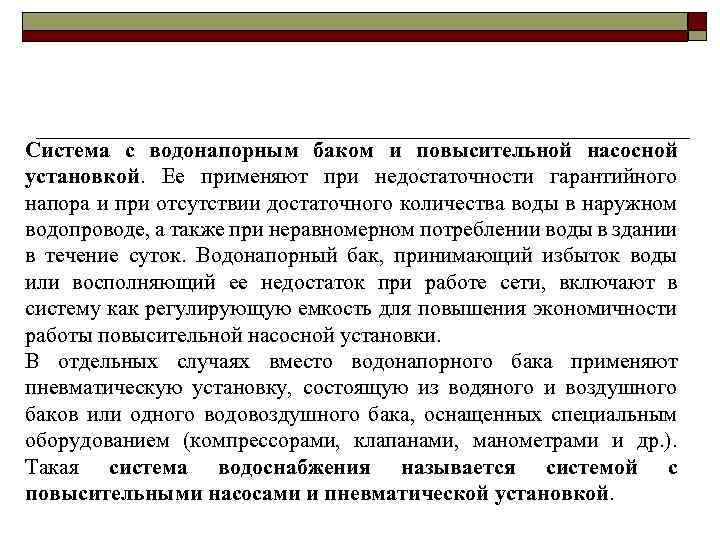

Система с водонапорным баком и повысительной насосной установкой. Ее применяют при недостаточности гарантийного напора и при отсутствии достаточного количества воды в наружном водопроводе, а также при неравномерном потреблении воды в здании в течение суток. Водонапорный бак, принимающий избыток воды или восполняющий ее недостаток при работе сети, включают в систему как регулирующую емкость для повышения экономичности работы повысительной насосной установки. В отдельных случаях вместо водонапорного бака применяют пневматическую установку, состоящую из водяного и воздушного баков или одного водовоздушного бака, оснащенных специальным оборудованием (компрессорами, клапанами, манометрами и др. ). Такая система водоснабжения называется системой с повысительными насосами и пневматической установкой.

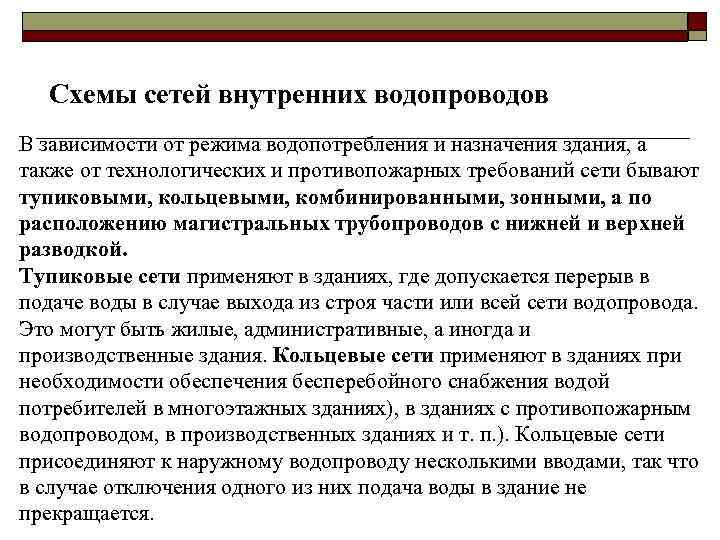

Схемы сетей внутренних водопроводов В зависимости от режима водопотребления и назначения здания, а также от технологических и противопожарных требований сети бывают тупиковыми, кольцевыми, комбинированными, зонными, а по расположению магистральных трубопроводов с нижней и верхней разводкой. Тупиковые сети применяют в зданиях, где допускается перерыв в подаче воды в случае выхода из строя части или всей сети водопровода. Это могут быть жилые, административные, а иногда и производственные здания. Кольцевые сети применяют в зданиях при необходимости обеспечения бесперебойного снабжения водой потребителей в многоэтажных зданиях), в зданиях с противопожарным водопроводом, в производственных зданиях и т. п. ). Кольцевые сети присоединяют к наружному водопроводу несколькими вводами, так что в случае отключения одного из них подача воды в здание не прекращается.

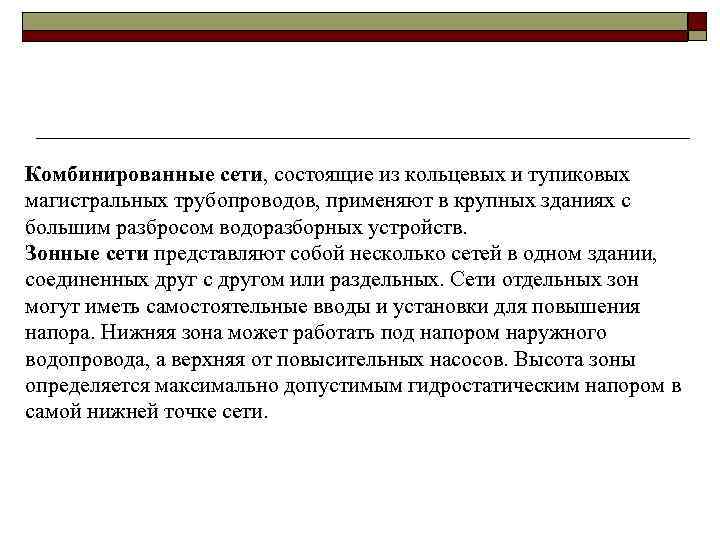

Комбинированные сети, состоящие из кольцевых и тупиковых магистральных трубопроводов, применяют в крупных зданиях с большим разбросом водоразборных устройств. Зонные сети представляют собой несколько сетей в одном здании, соединенных друг с другом или раздельных. Сети отдельных зон могут иметь самостоятельные вводы и установки для повышения напора. Нижняя зона может работать под напором наружного водопровода, а верхняя от повысительных насосов. Высота зоны определяется максимально допустимым гидростатическим напором в самой нижней точке сети.

При нижней разводке магистральные трубопроводы размещают в нижней части здания, а при верхней разводке на чердаке или под потолком верхнего этажа. Устройство сети с верхней разводкой может быть дешевле, чем с нижней, но при прокладке магистралей на неотапливаемом чердаке требуются дополнительные расходы на утепление трубопроводов. В производственных зданиях, где имеется возможность прокладки магистральных трубопроводов по стенам под потолком верхнего этажа, а не на чердаке, верхняя разводка удобнее нижней в эксплуатационном отношении.

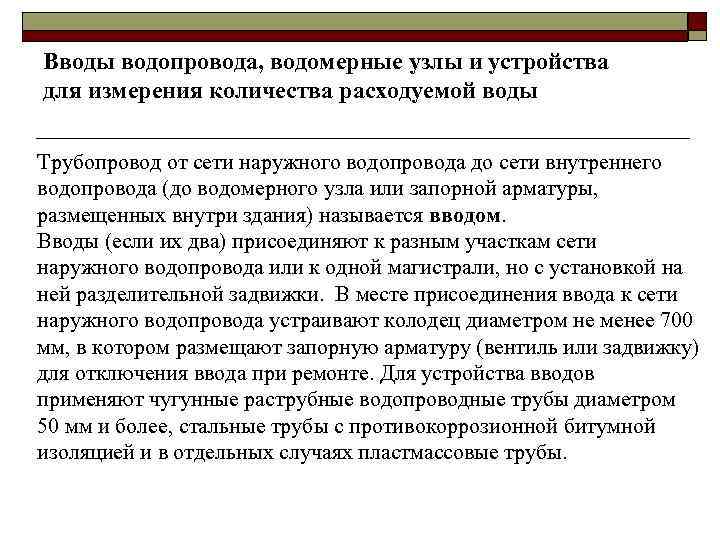

Вводы водопровода, водомерные узлы и устройства для измерения количества расходуемой воды Трубопровод от сети наружного водопровода до сети внутреннего водопровода (до водомерного узла или запорной арматуры, размещенных внутри здания) называется вводом. Вводы (если их два) присоединяют к разным участкам сети наружного водопровода или к одной магистрали, но с установкой на ней разделительной задвижки. В месте присоединения ввода к сети наружного водопровода устраивают колодец диаметром не менее 700 мм, в котором размещают запорную арматуру (вентиль или задвижку) для отключения ввода при ремонте. Для устройства вводов применяют чугунные раструбные водопроводные трубы диаметром 50 мм и более, стальные трубы с противокоррозионной битумной изоляцией и в отдельных случаях пластмассовые трубы.

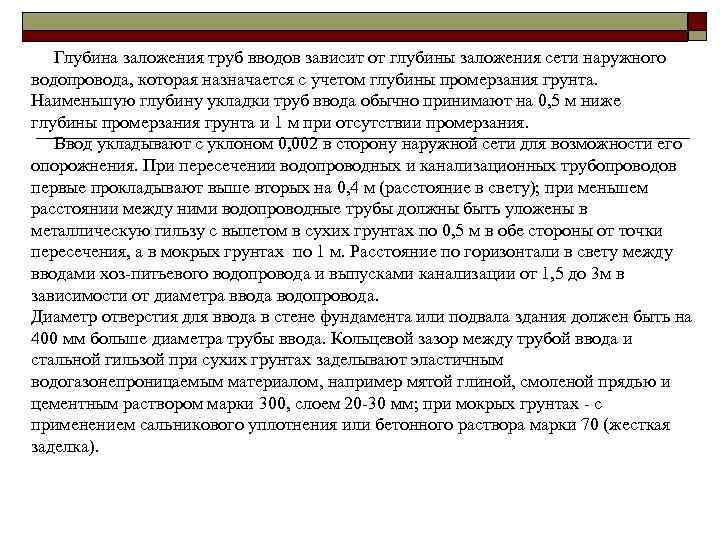

Глубина заложения труб вводов зависит от глубины заложения сети наружного водопровода, которая назначается с учетом глубины промерзания грунта. Наименьшую глубину укладки труб ввода обычно принимают на 0, 5 м ниже глубины промерзания грунта и 1 м при отсутствии промерзания. Ввод укладывают с уклоном 0, 002 в сторону наружной сети для возможности его опорожнения. При пересечении водопроводных и канализационных трубопроводов первые прокладывают выше вторых на 0, 4 м (расстояние в свету); при меньшем расстоянии между ними водопроводные трубы должны быть уложены в металлическую гильзу с вылетом в сухих грунтах по 0, 5 м в обе стороны от точки пересечения, а в мокрых грунтах по 1 м. Расстояние по горизонтали в свету между вводами хоз-питьевого водопровода и выпусками канализации от 1, 5 до 3 м в зависимости от диаметра ввода водопровода. Диаметр отверстия для ввода в стене фундамента или подвала здания должен быть на 400 мм больше диаметра трубы ввода. Кольцевой зазор между трубой ввода и стальной гильзой при сухих грунтах заделывают эластичным водогазонепроницаемым материалом, например мятой глиной, смоленой прядью и цементным раствором марки 300, слоем 20 -30 мм; при мокрых грунтах - с применением сальникового уплотнения или бетонного раствора марки 70 (жесткая заделка).

Число вводов определяется назначением и оборудованием зданий. Так, в зданиях (общественных, производственных), где недопустим перерыв в подаче воды, устраивают не менее двух вводов. Внутренние водопроводы клубов, театров и зданий, оборудованных более чем 12 пожарными кранами, также присоединяют к сети наружного водопровода не менее чем двумя вводами. Для измерения расхода воды в зданиях устанавливают водосчетчики, входящие в состав водомерных узлов.
