ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Лекция 2

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Лекция 2

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Панорама из Уиллис-Тауэр

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Панорама из Уиллис-Тауэр

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Панорама из Уиллис-Тауэр

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Здание Commerzbank во Франкфурте-на-Майне, строительство которого было завершено в мае 1997 года, является самым высоким в Европе и занимает 24 место по высоте в мире (с антенной его высота составляет 300 метров). Здание, разработанное британским архитектором сэром Норманом. Фостером и его студией “Fosterand. Partners” (Лондон), представляет собой радикальный пересмотр всей концепции строительства высотных сооружений.

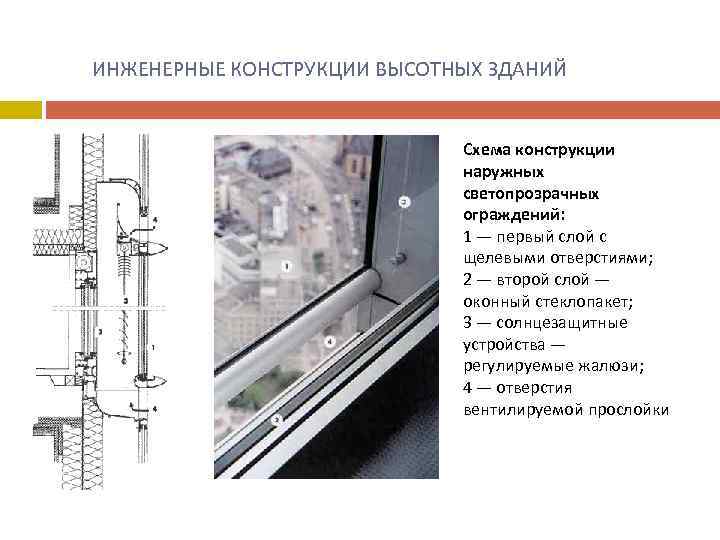

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Схема конструкции наружных светопрозрачных ограждений: 1 — первый слой с щелевыми отверстиями; 2 — второй слой — оконный стеклопакет; 3 — солнцезащитные устройства — регулируемые жалюзи; 4 — отверстия вентилируемой прослойки

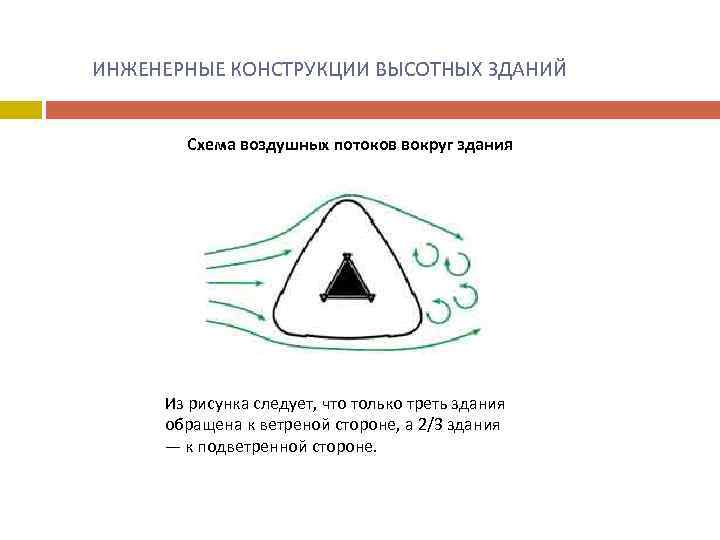

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Схема воздушных потоков вокруг здания Из рисунка следует, что только треть здания обращена к ветреной стороне, а 2/3 здания — к подветренной стороне.

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Схема стального каркаса здания Здание Commerzbank стало первым в Германии высотным зданием, в котором сталь использовалась в качестве основного конструкционного материала. . Схема расположения свай

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ «Petronas Towers» в Куала-Лампуре

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

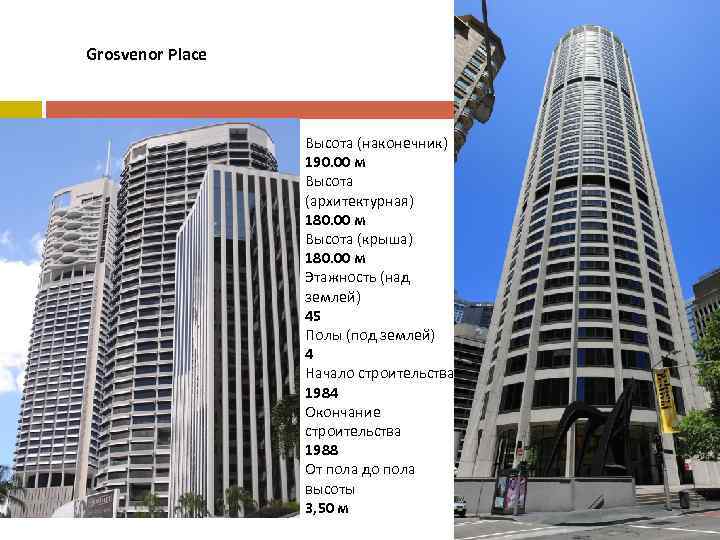

Grosvenor Place Высота (наконечник) 190. 00 м Высота (архитектурная) 180. 00 м Высота (крыша) 180. 00 м Этажность (над землей) 45 Полы (под землей) 4 Начало строительства 1984 Окончание строительства 1988 От пола до пола высоты 3, 50 м

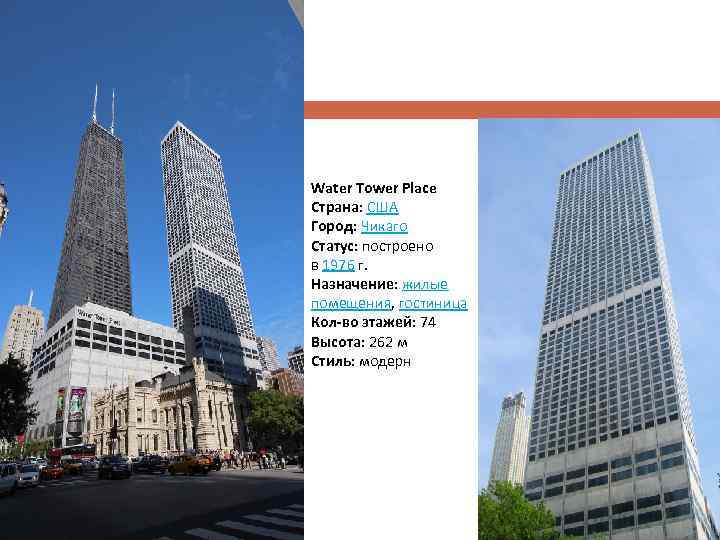

Water Tower Place Страна: США Город: Чикаго Статус: построено в 1976 г. Назначение: жилые помещения, гостиница Кол-во этажей: 74 Высота: 262 м Стиль: модерн

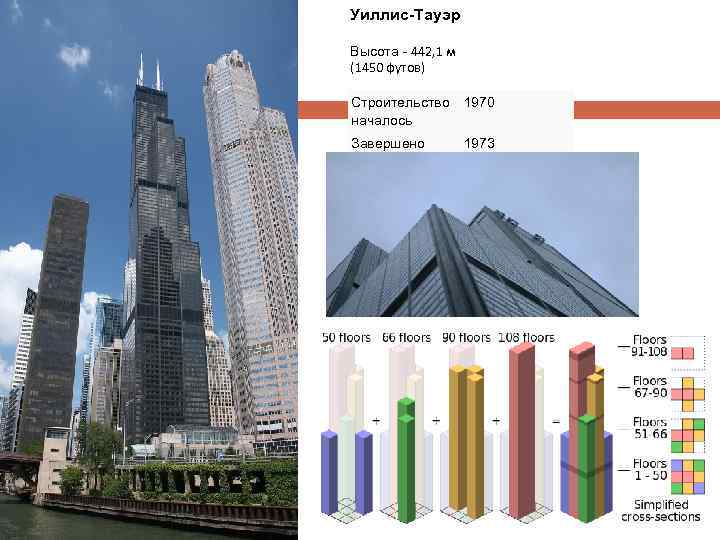

Уиллис-Тауэр Высота - 442, 1 м (1450 футов) Строительство 1970 началось Завершено 1973

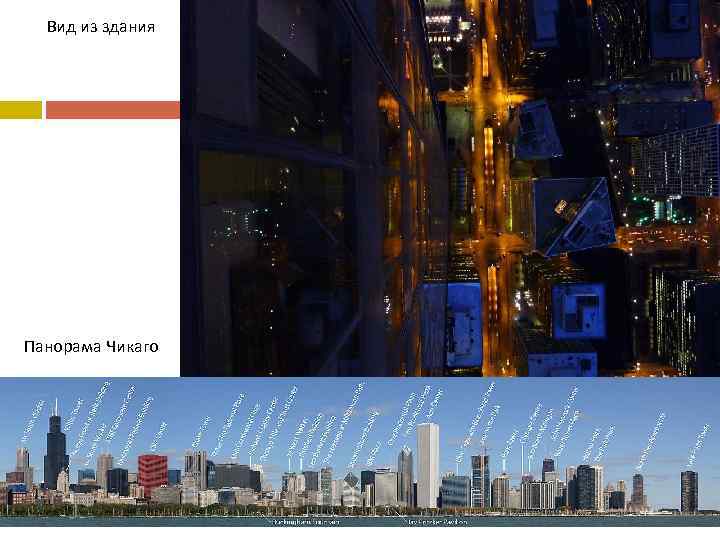

Вид из здания Панорама Чикаго

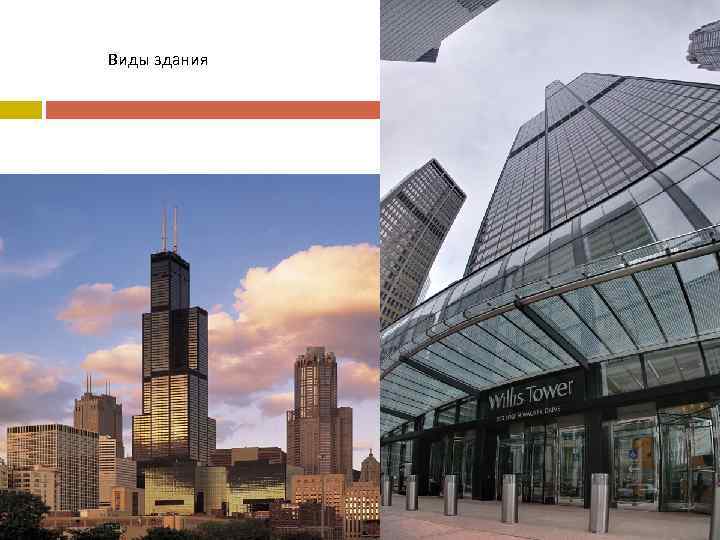

Виды здания

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Панорама из Уиллис-Тауэр

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

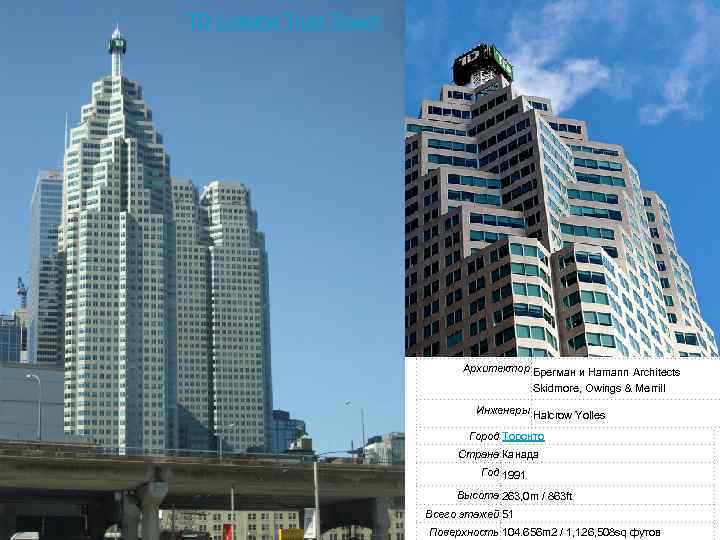

TD Canada Trust Tower ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Архитектор Брегман и Hamann Architects Skidmore, Owings & Merrill Инженеры Halcrow Yolles Город Торонто Страна Канада Год 1991 Высота 263, 0 m / 863 ft Всего этажей 51 Поверхность 104. 656 m 2 / 1, 126, 508 sq футов
