ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Лекция 1

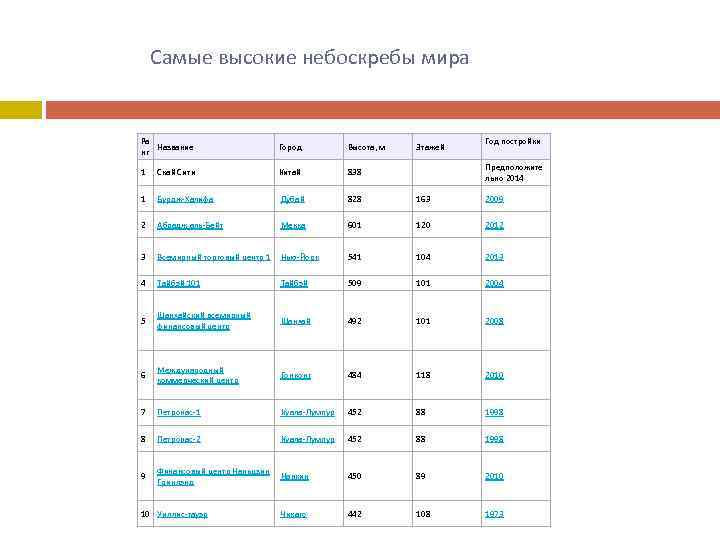

Самые высокие небоскребы мира Ра Название нг Город Высота, м 1 Скай Сити Китай 838 1 Бурдж-Халифа Дубай 828 163 2009 2 Абрадж аль-Бейт Мекка 601 120 2012 3 Всемирный торговый центр 1 Нью-Йорк 541 104 2013 4 Тайбэй 101 Тайбэй 509 101 2004 5 Шанхайский всемирный финансовый центр Шанхай 492 101 2008 6 Международный коммерческий центр Гонконг 484 118 2010 7 Петронас-1 Куала-Лумпур 452 88 1998 8 Петронас-2 Куала-Лумпур 452 88 1998 9 Финансовый центр Наньцзин Нанкин Гринлэнд 450 89 2010 442 108 1973 10 Уиллис-тауэр Чикаго Этажей Год постройки Предположите льно 2014

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

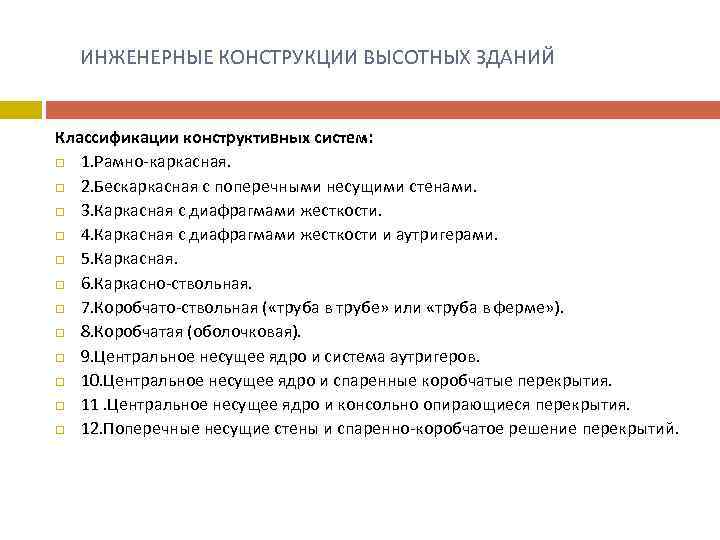

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ Классификации конструктивных систем: 1. Рамно-каркасная. 2. Бескаркасная с поперечными несущими стенами. 3. Каркасная с диафрагмами жесткости. 4. Каркасная с диафрагмами жесткости и аутригерами. 5. Каркасная. 6. Каркасно-ствольная. 7. Коробчато-ствольная ( «труба в трубе» или «труба в ферме» ). 8. Коробчатая (оболочковая). 9. Центральное несущее ядро и система аутригеров. 10. Центральное несущее ядро и спаренные коробчатые перекрытия. 11. Центральное несущее ядро и консольно опирающиеся перекрытия. 12. Поперечные несущие стены и спаренно-коробчатое решение перекрытий.

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

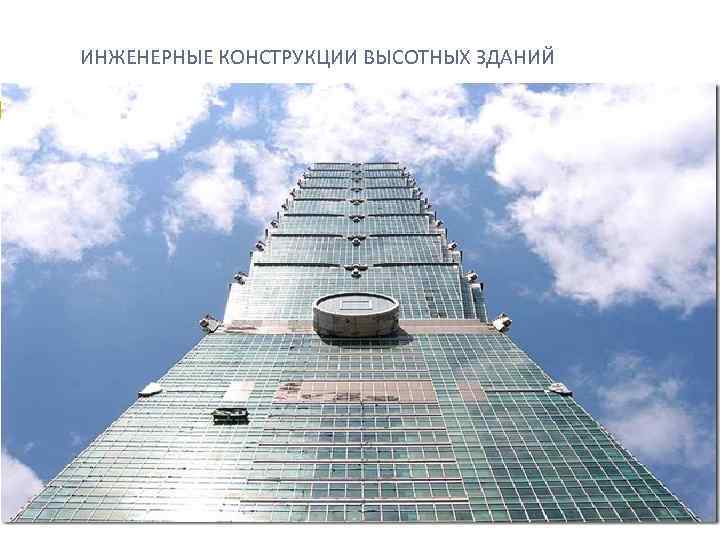

Тайваньский небоскреб Taipei 101, расположенный в столице Тайваня – Тайбее. Его высота составляет 571 метр.

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

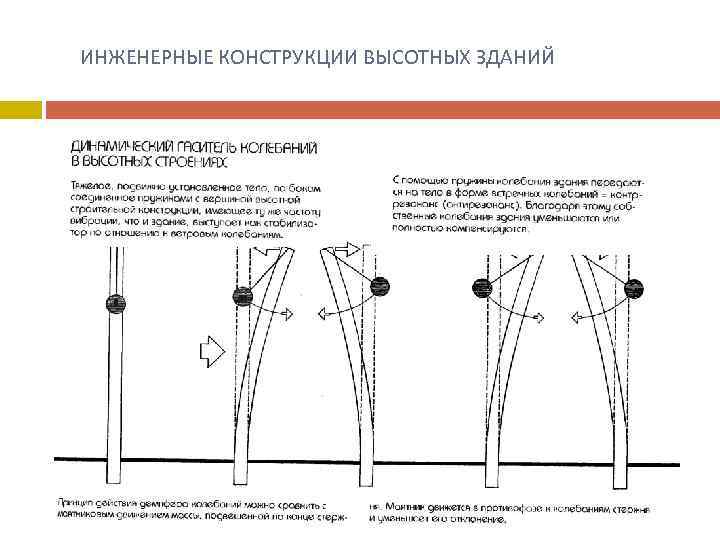

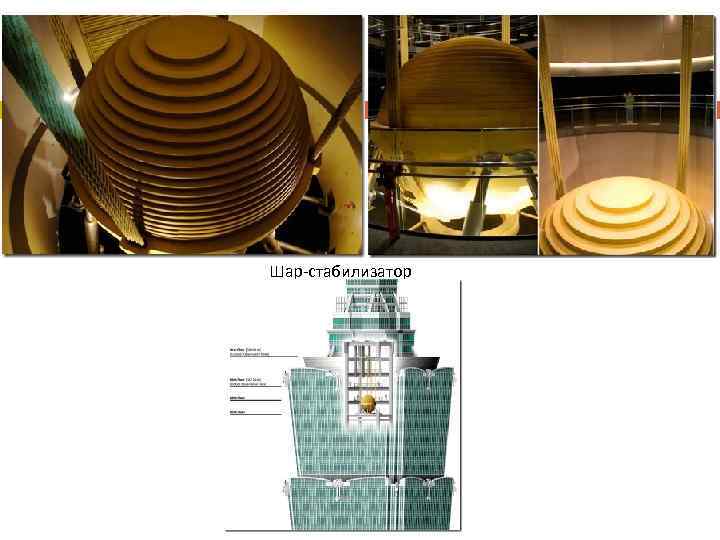

Шар-стабилизатор

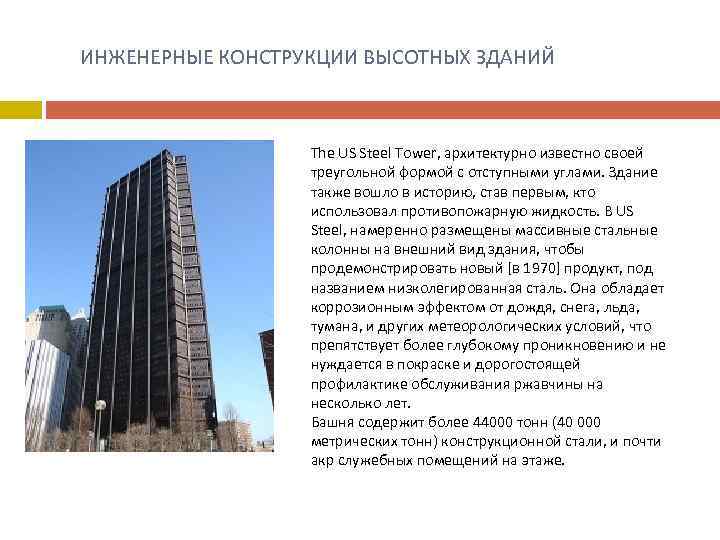

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ The US Steel Tower, архитектурно известно своей треугольной формой с отступными углами. Здание также вошло в историю, став первым, кто использовал противопожарную жидкость. В US Steel, намеренно размещены массивные стальные колонны на внешний вид здания, чтобы продемонстрировать новый [в 1970] продукт, под названием низколегированная сталь. Она обладает коррозионным эффектом от дождя, снега, льда, тумана, и других метеорологических условий, что препятствует более глубокому проникновению и не нуждается в покраске и дорогостоящей профилактике обслуживания ржавчины на несколько лет. Башня содержит более 44000 тонн (40 000 метрических тонн) конструкционной стали, и почти акр служебных помещений на этаже.

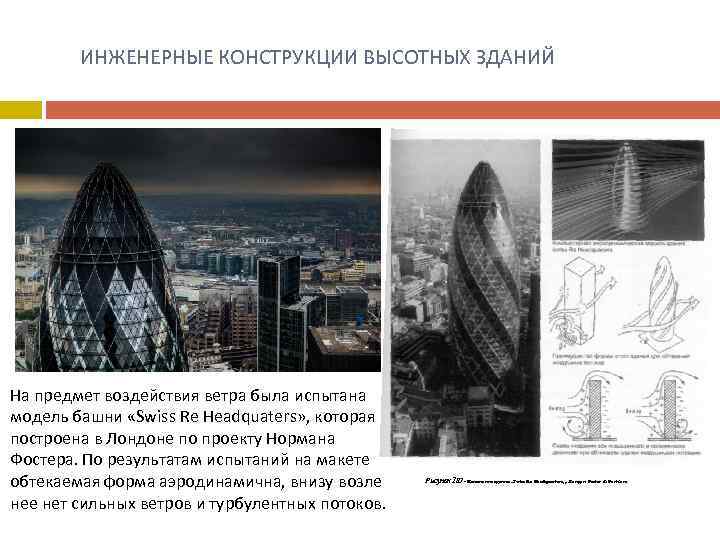

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ На предмет воздействия ветра была испытана модель башни «Swiss Re Headquaters» , которая построена в Лондоне по проекту Нормана Фостера. По результатам испытаний на макете обтекаемая форма аэродинамична, внизу возле нет сильных ветров и турбулентных потоков. Рисунок 183 - Испытание здания. . Swtss Re Headquarters, , . Лондон. Foster & Partners

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ

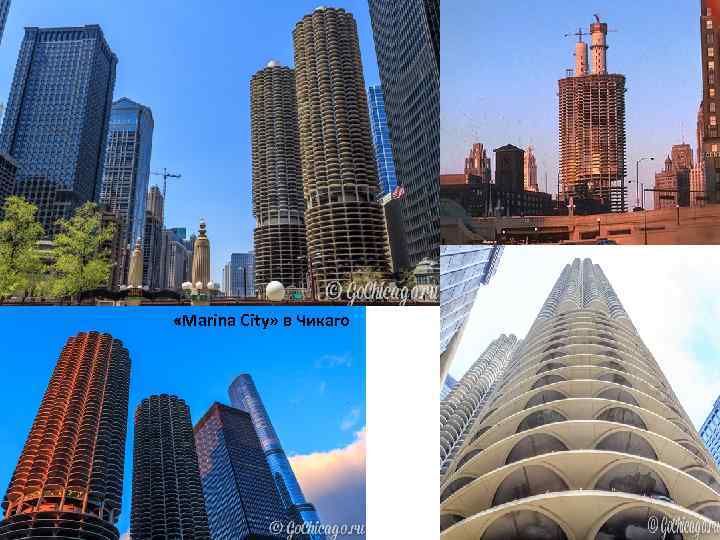

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ «Marina City» в Чикаго

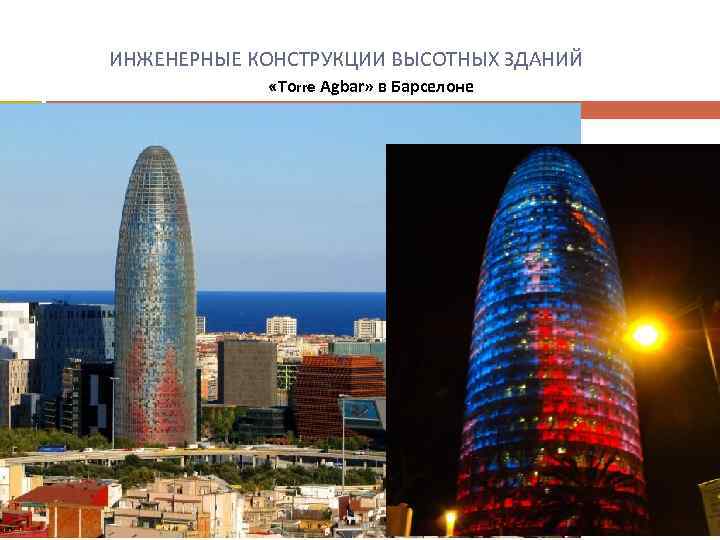

ИНЖЕНЕРНЫЕ КОНСТРУКЦИИ ВЫСОТНЫХ ЗДАНИЙ «Тоrre Agbar» в Барселоне
