Инженерные коммуникации в доме 8 класс Жилой

Инженерные коммуникации в доме 8 класс

Жилой дом – это архитектурное сооружение, которое удовлетворяет естественной потребности человека в свете и тепле, воздухе и воде, защите и отдыхе. Дом создает условия работы, общения и развлечений. Большинство из Вас не строили дом, и даже не имеют представление об этом. На уроках технологии Вы познакомитесь с особенностями его устройства…

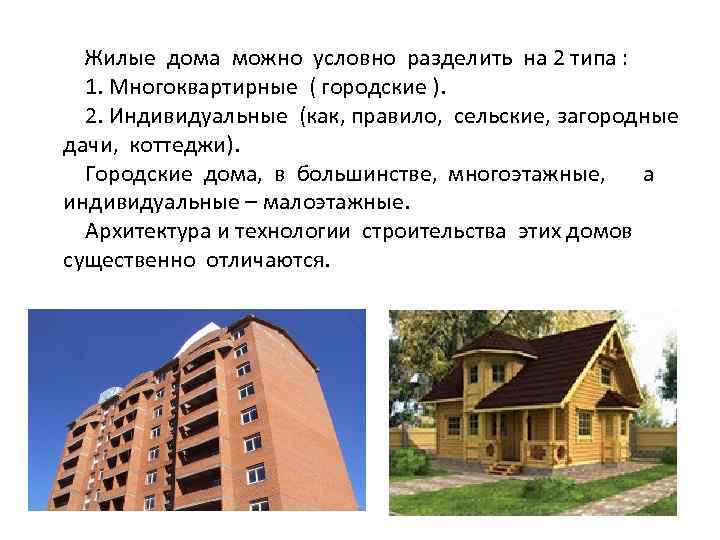

Жилые дома можно условно разделить на 2 типа : 1. Многоквартирные ( городские ). 2. Индивидуальные (как, правило, сельские, загородные дачи, коттеджи). Городские дома, в большинстве, многоэтажные, а индивидуальные – малоэтажные. Архитектура и технологии строительства этих домов существенно отличаются.

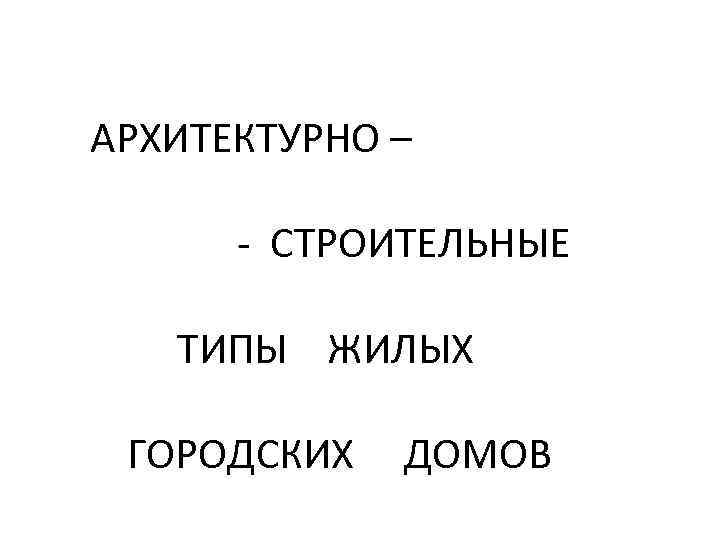

АРХИТЕКТУРНО – - СТРОИТЕЛЬНЫЕ ТИПЫ ЖИЛЫХ ГОРОДСКИХ ДОМОВ

В современных городах строительство жилых домов выполняется по типовым (серийным) либо по индивидуальным проектам. По серийным проектам осуществляется массовая застройка, поэтому строительство по серийным проектам дешевле, чем по индивидуальным. В зависимости от применяемых материалов различают городские жилые дома: - кирпичные; - блочные; -железобетонные. Каждый из вариантов имеет свои достоинства и недостатки, которые необходимо учитывать как строителям, так и жильцам этих домов.

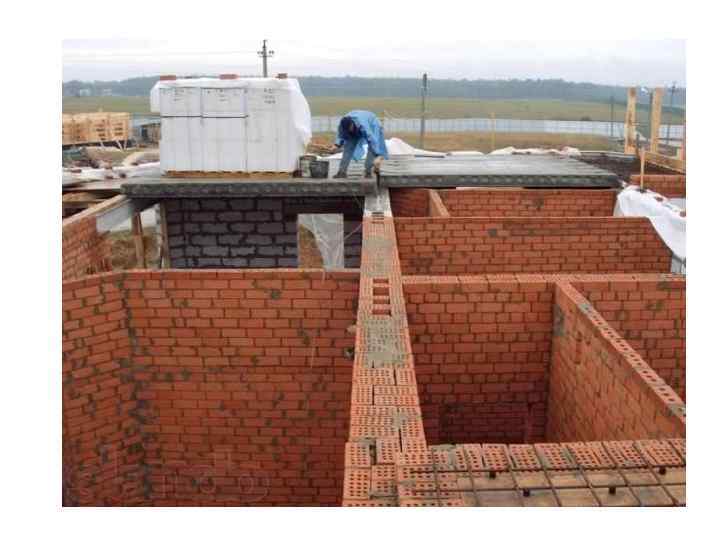

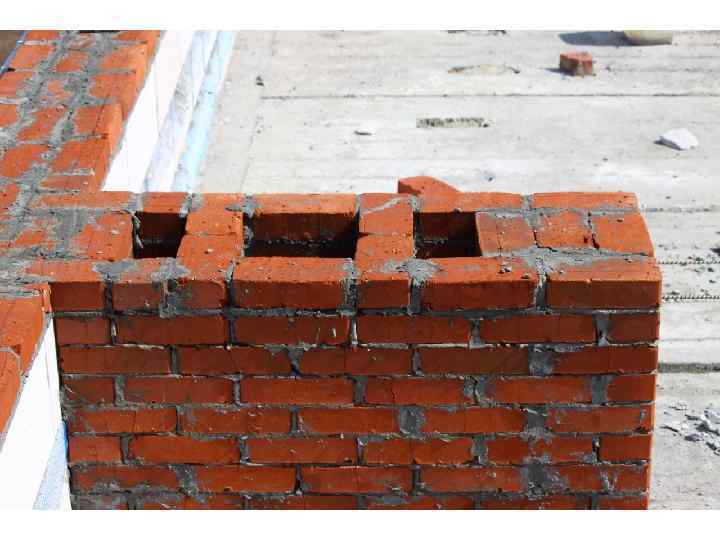

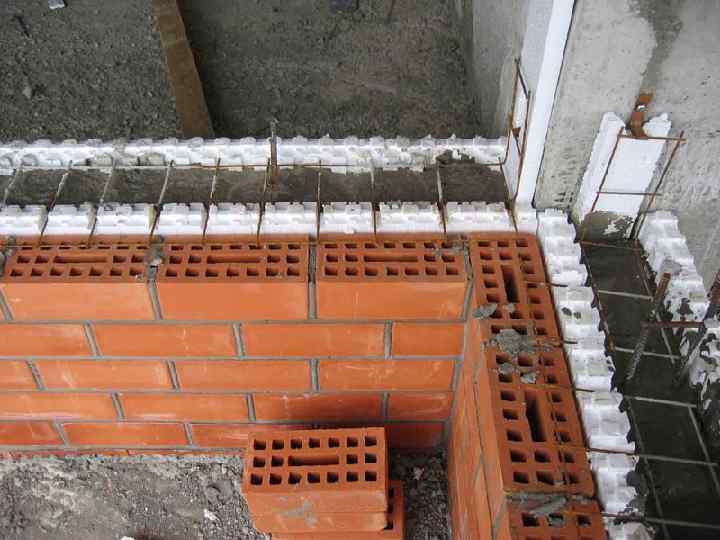

КИРПИЧНЫЕ ДОМА Строят из красного или белого кирпича. Красный (керамический) кирпич получают путем обжига глины. Он более прочный и долговечный , чем белый.

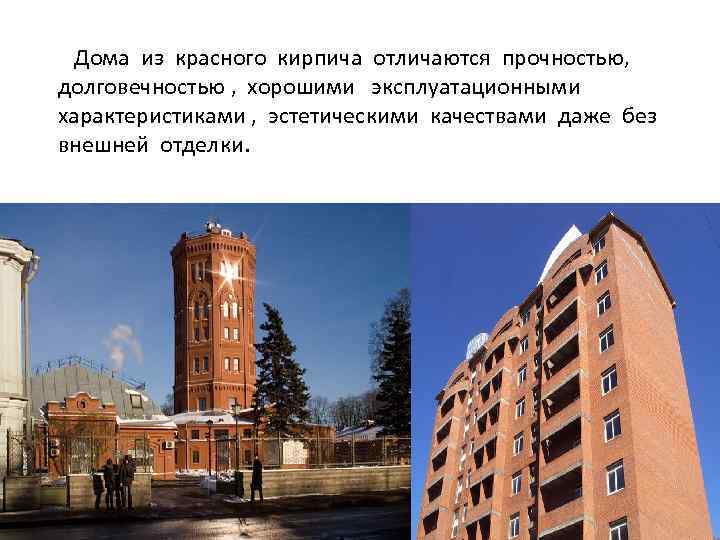

Дома из красного кирпича отличаются прочностью, долговечностью , хорошими эксплуатационными характеристиками , эстетическими качествами даже без внешней отделки.

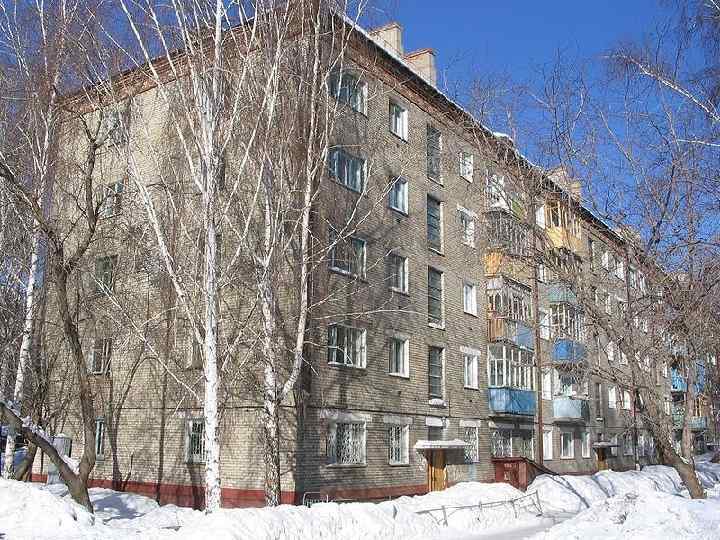

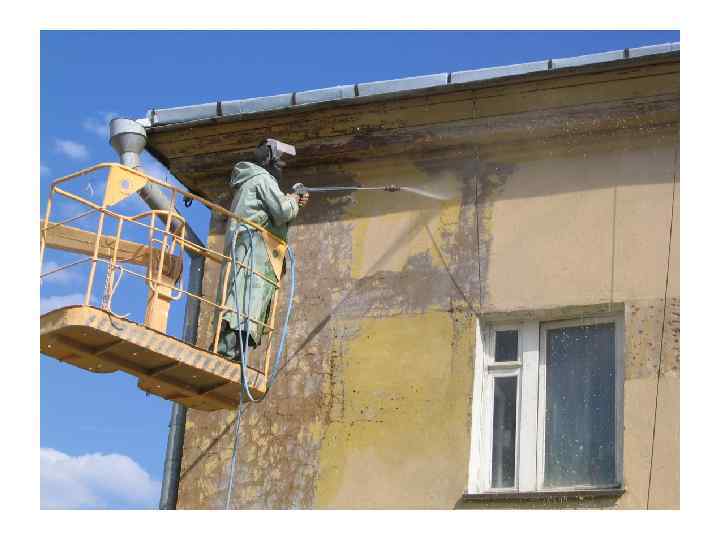

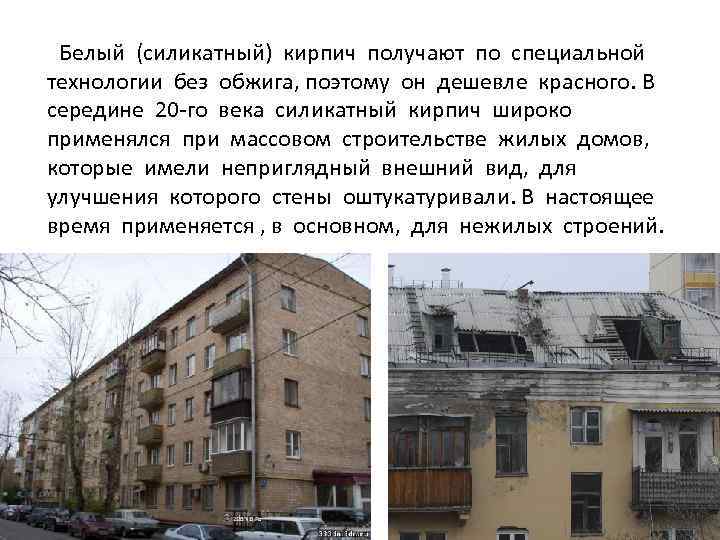

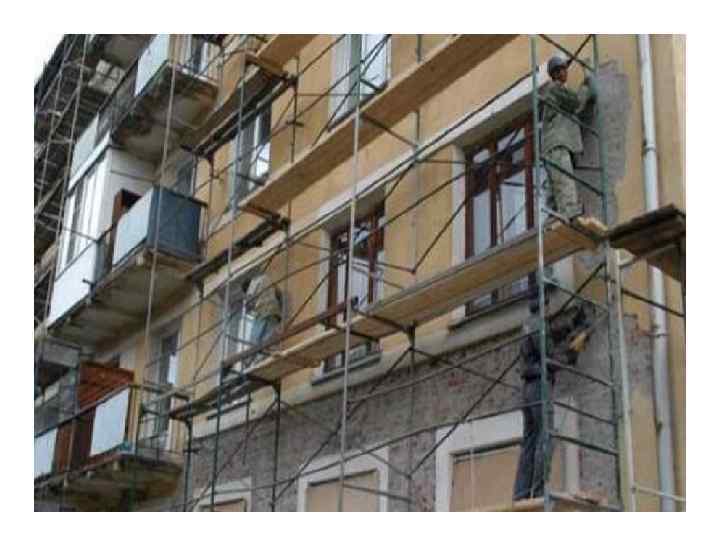

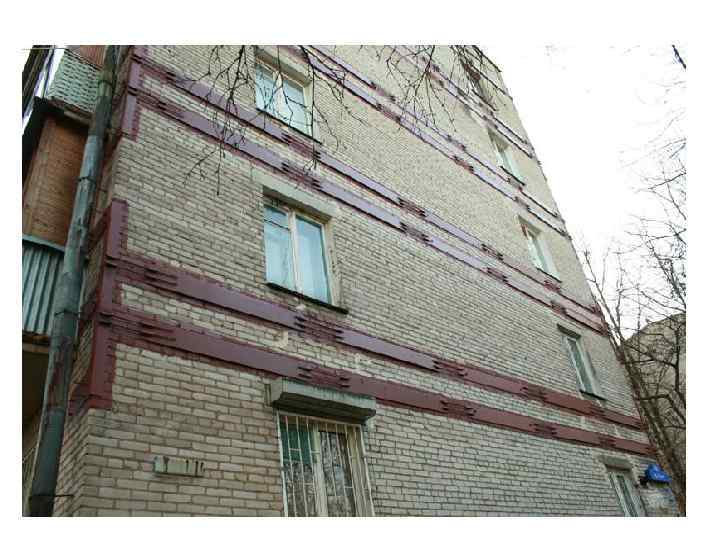

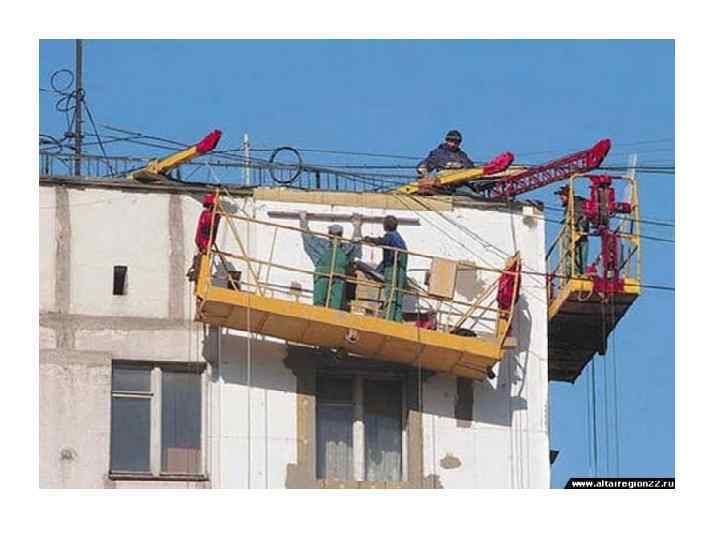

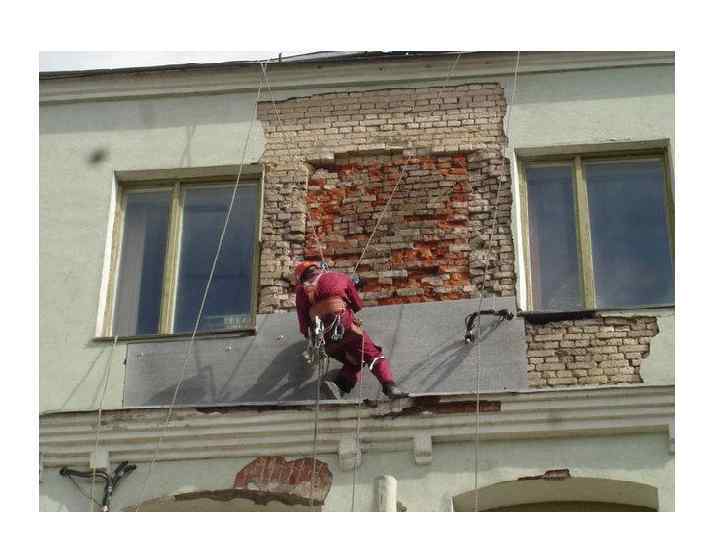

Белый (силикатный) кирпич получают по специальной технологии без обжига, поэтому он дешевле красного. В середине 20 -го века силикатный кирпич широко применялся при массовом строительстве жилых домов, которые имели неприглядный внешний вид, для улучшения которого стены оштукатуривали. В настоящее время применяется , в основном, для нежилых строений.

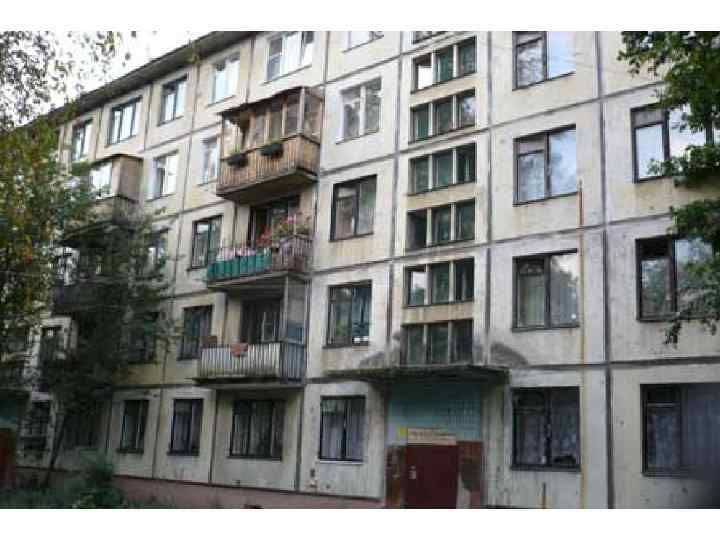

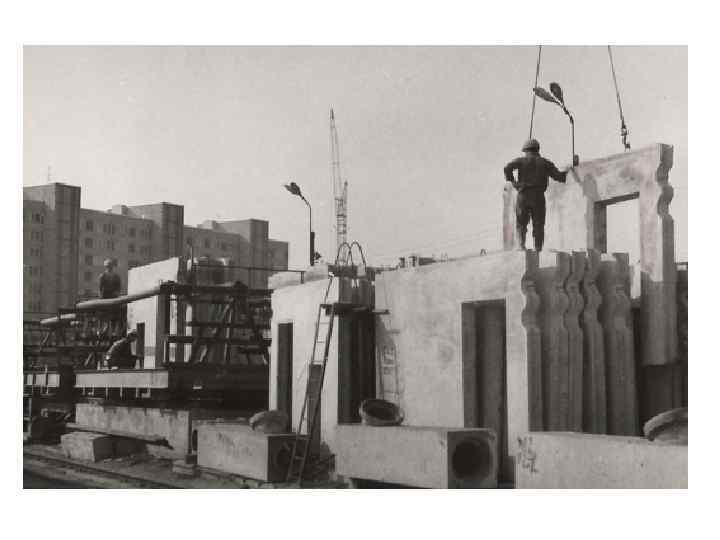

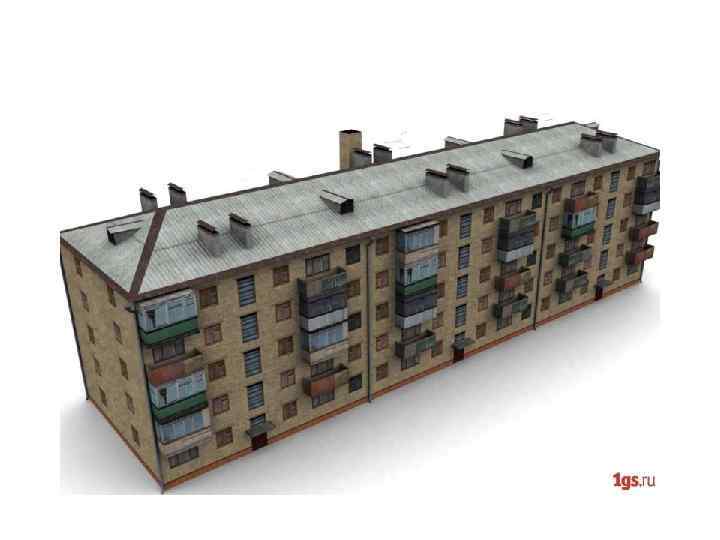

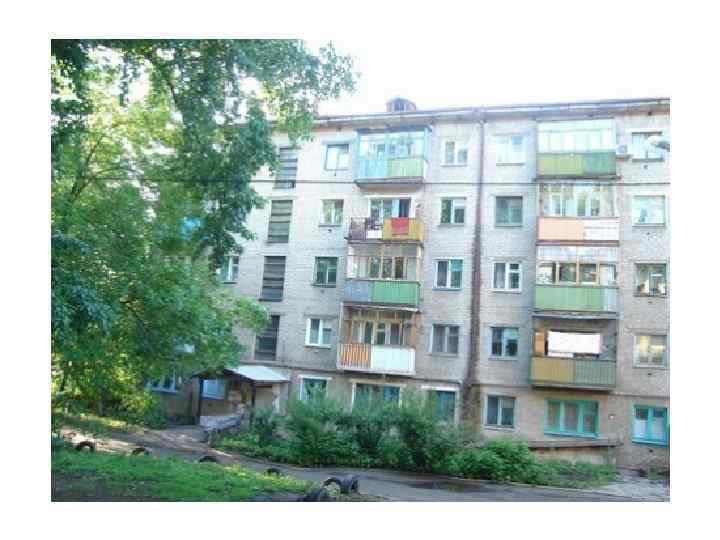

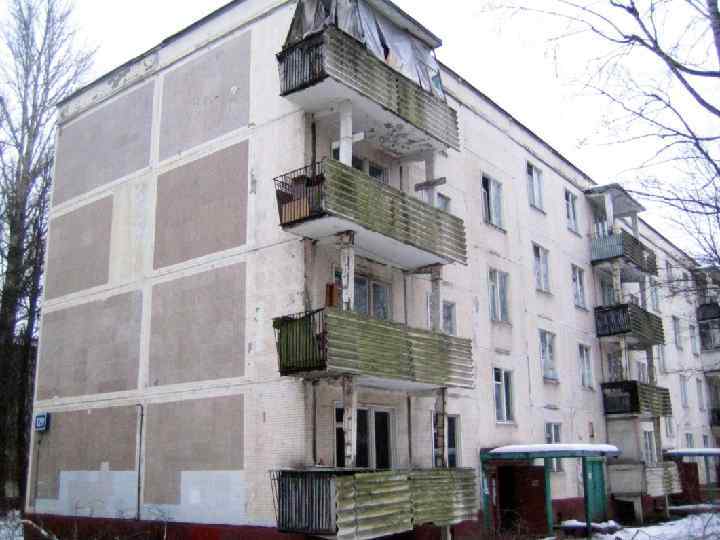

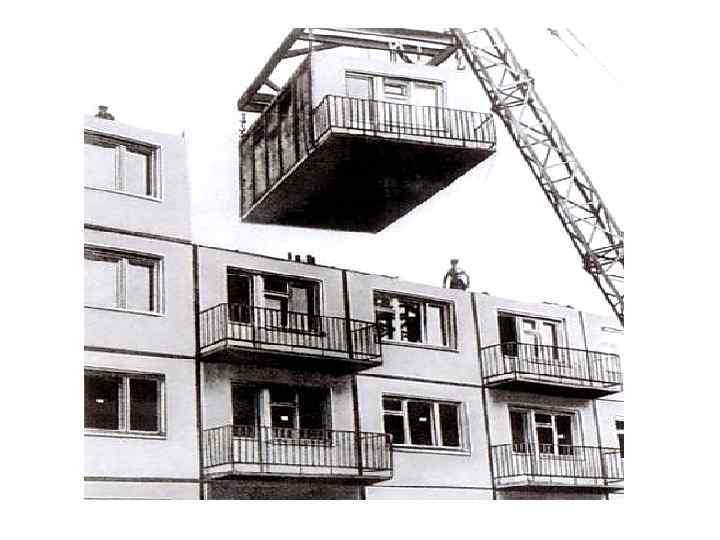

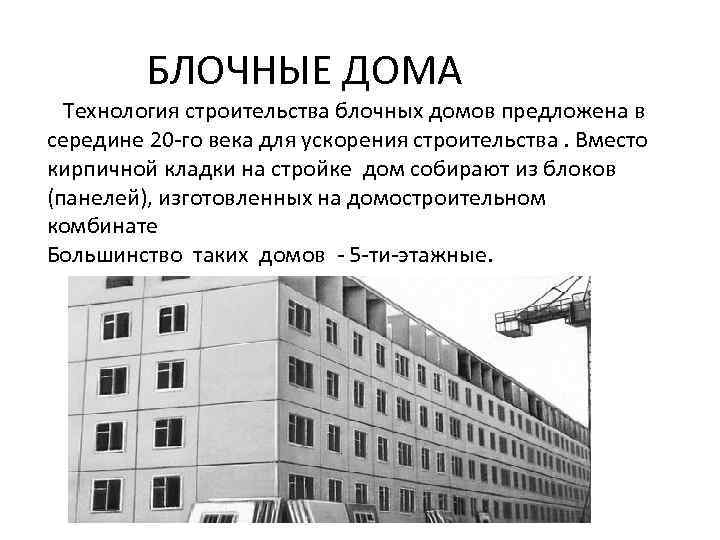

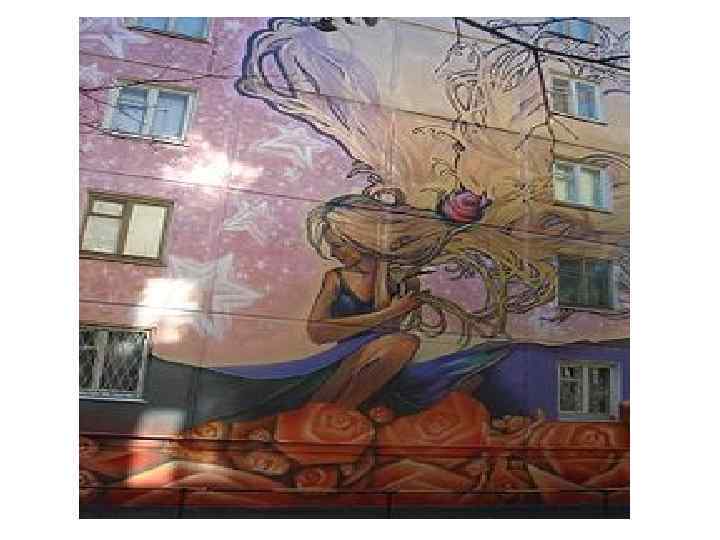

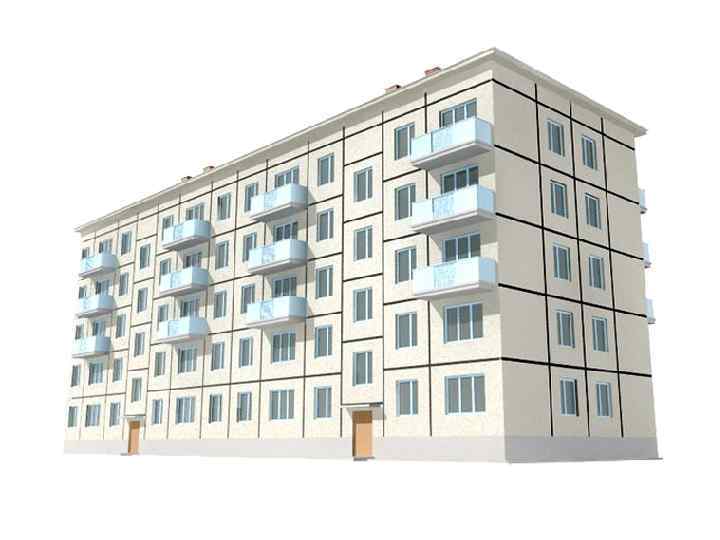

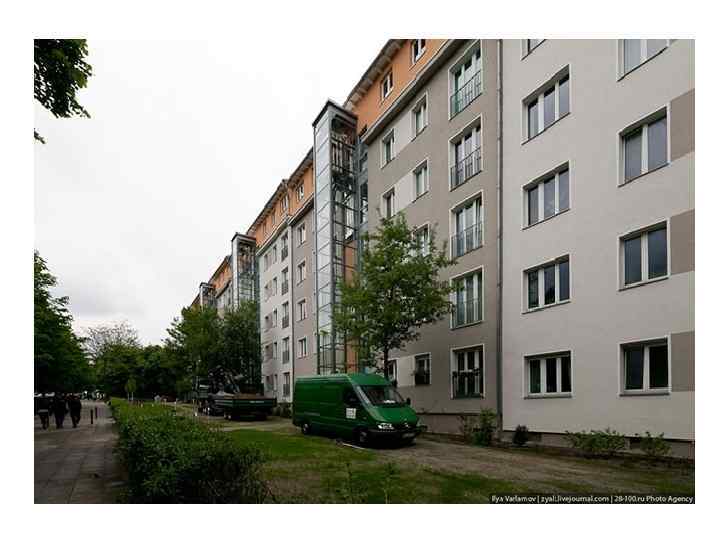

БЛОЧНЫЕ ДОМА Технология строительства блочных домов предложена в середине 20 -го века для ускорения строительства. Вместо кирпичной кладки на стройке дом собирают из блоков (панелей), изготовленных на домостроительном комбинате Большинство таких домов - 5 -ти-этажные.

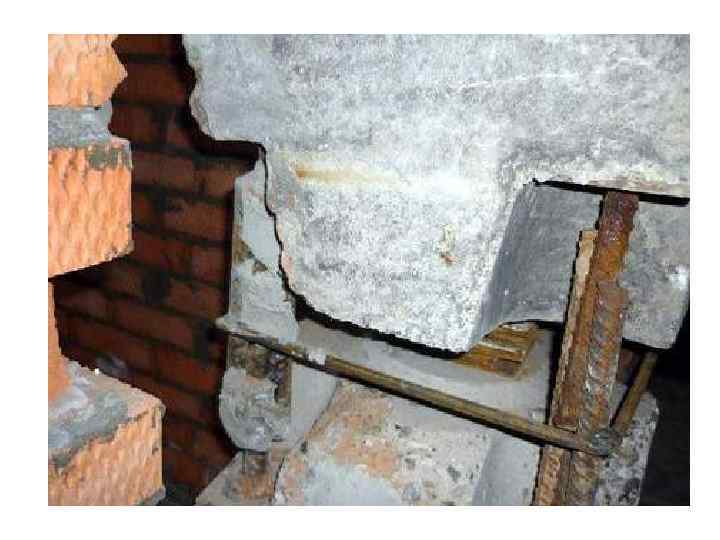

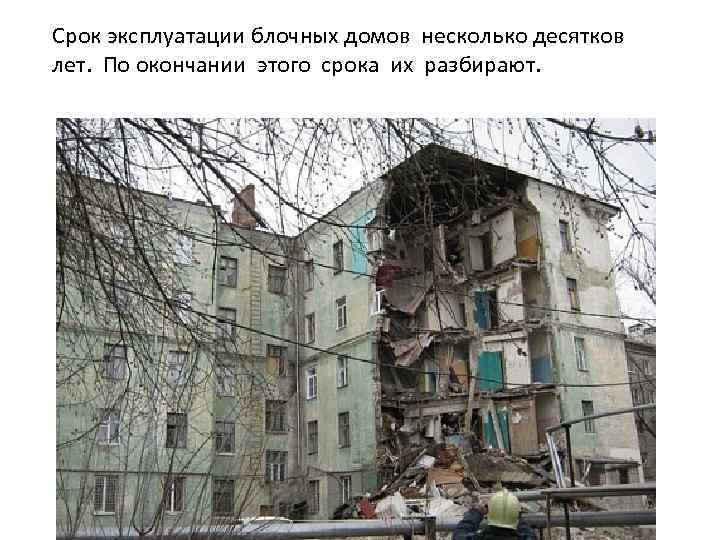

Срок эксплуатации блочных домов несколько десятков лет. По окончании этого срока их разбирают.

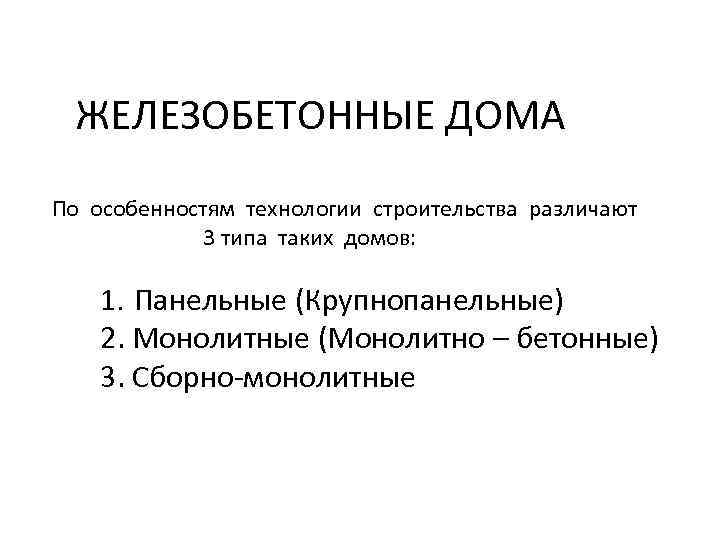

ЖЕЛЕЗОБЕТОННЫЕ ДОМА По особенностям технологии строительства различают 3 типа таких домов: 1. Панельные (Крупнопанельные) 2. Монолитные (Монолитно – бетонные) 3. Сборно-монолитные

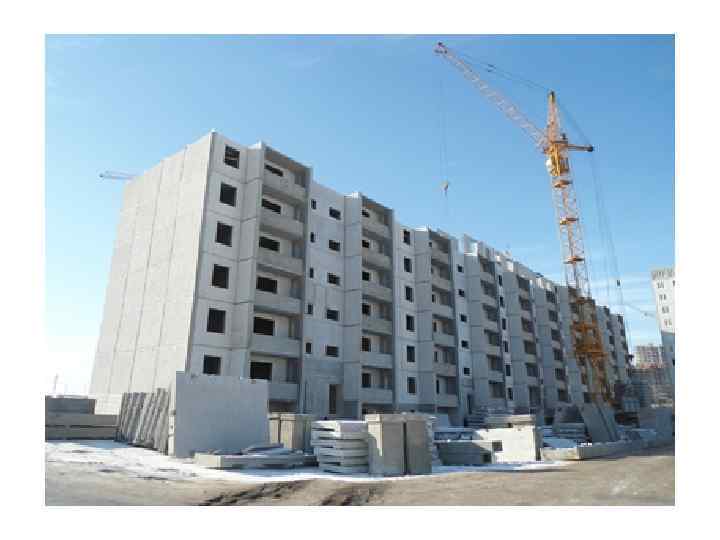

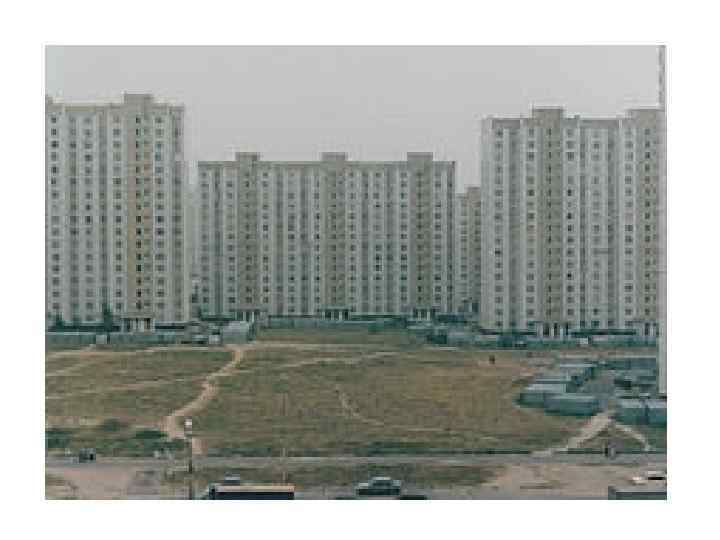

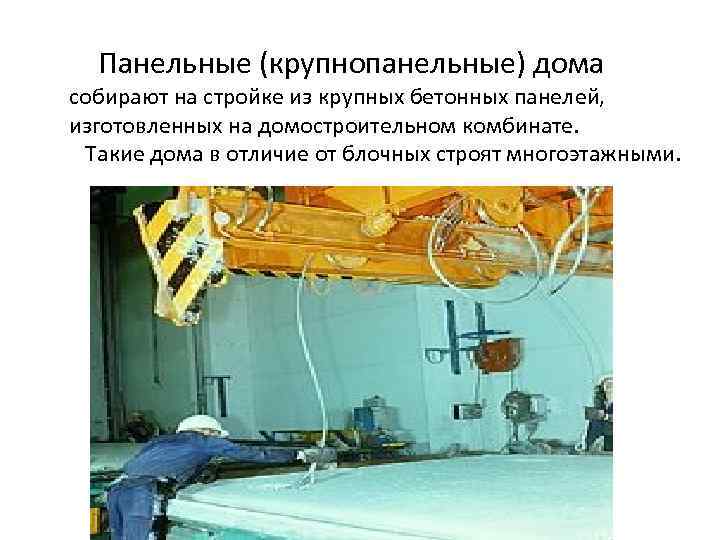

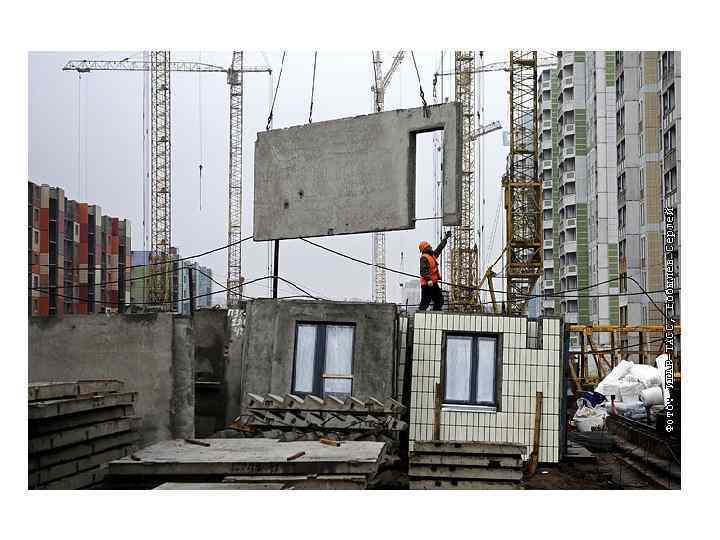

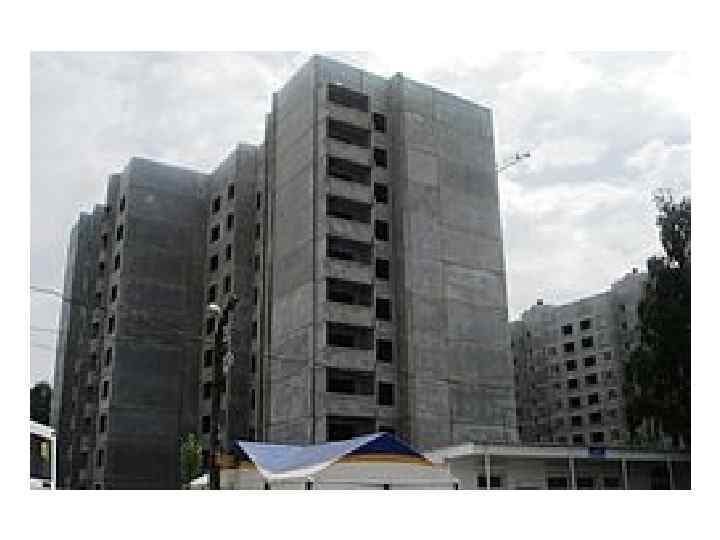

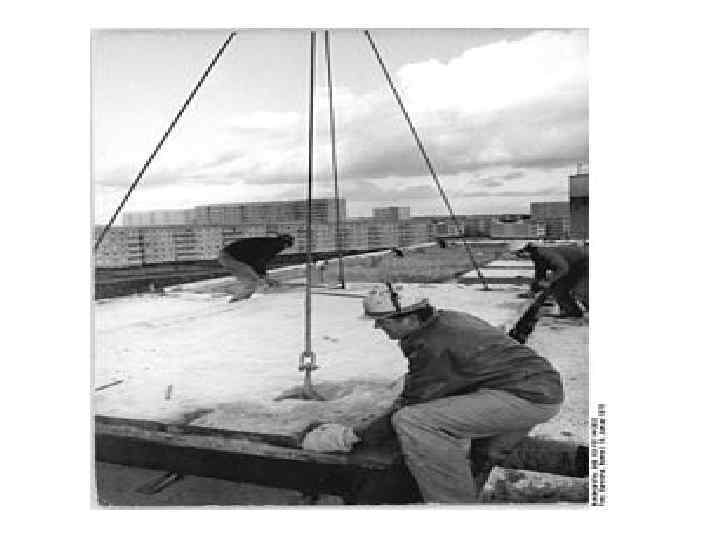

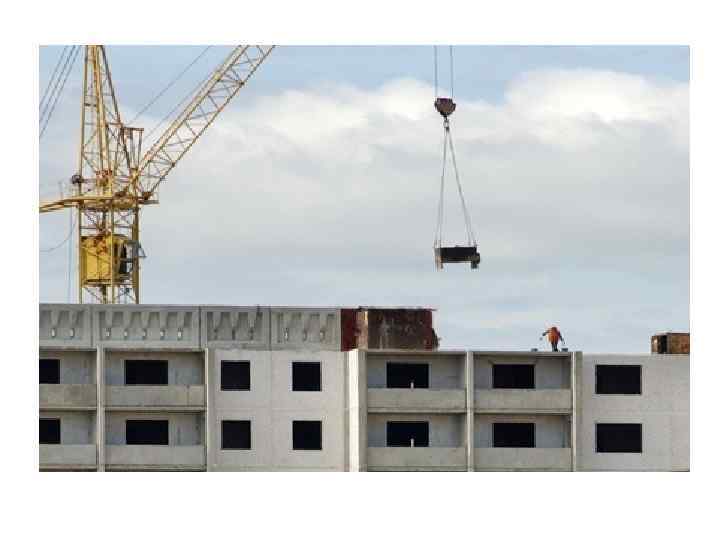

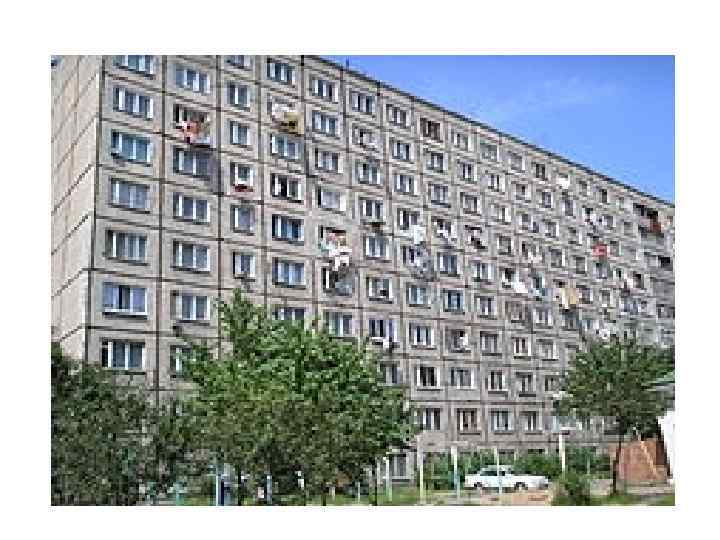

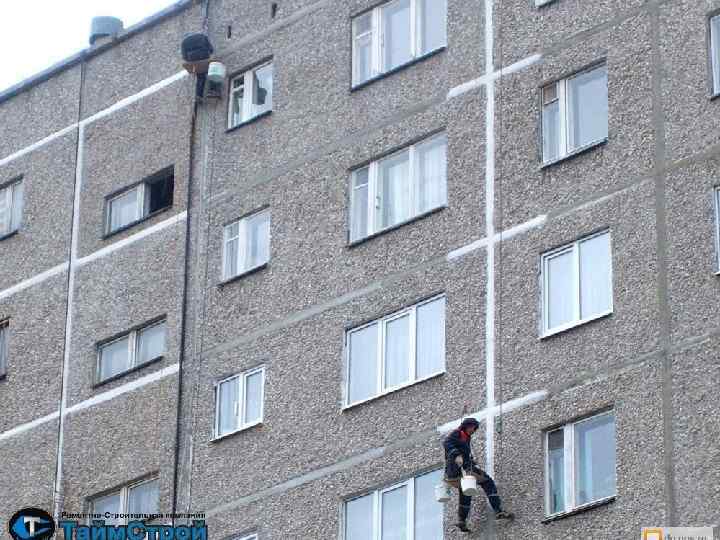

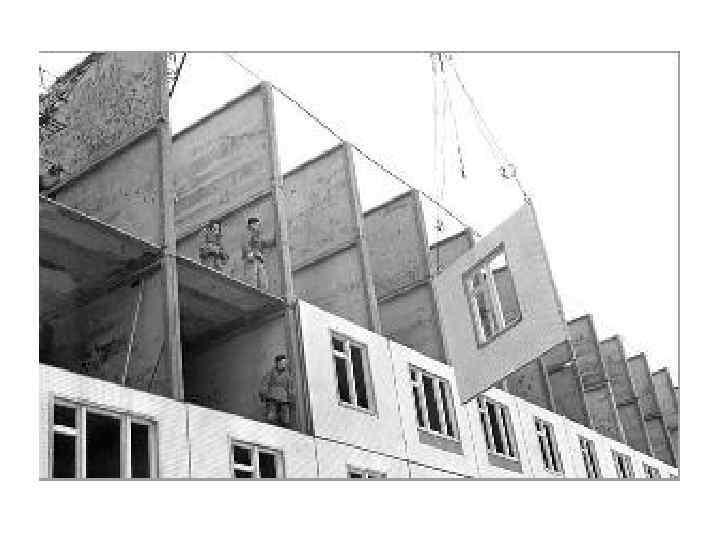

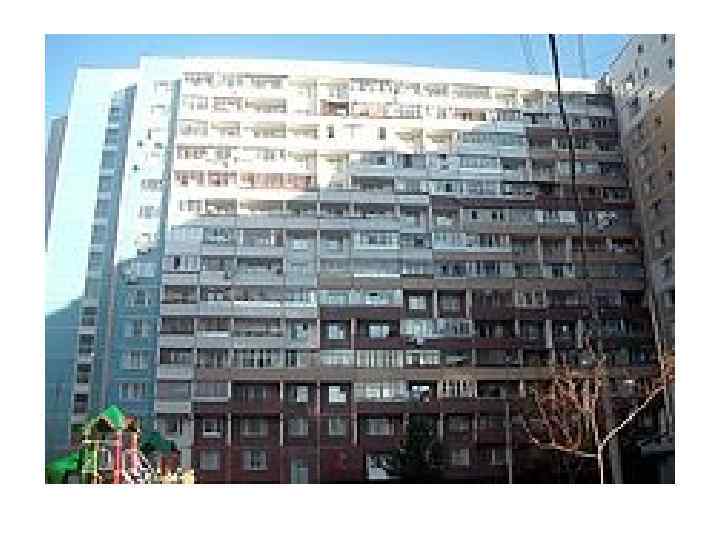

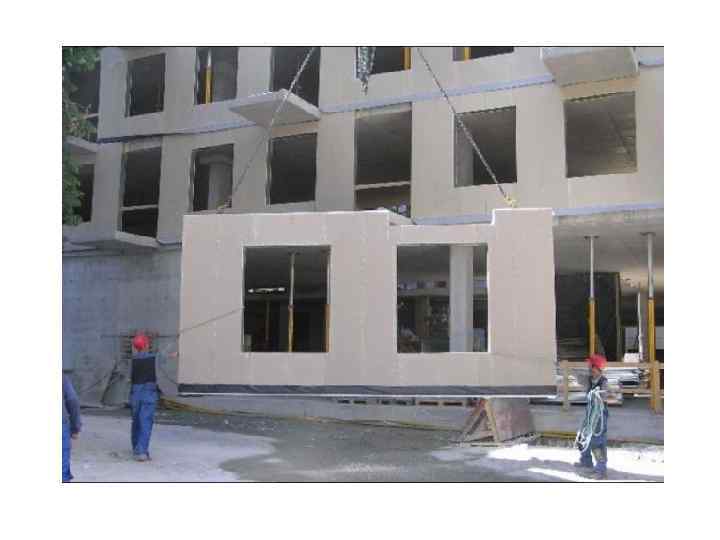

Панельные (крупнопанельные) дома собирают на стройке из крупных бетонных панелей, изготовленных на домостроительном комбинате. Такие дома в отличие от блочных строят многоэтажными.

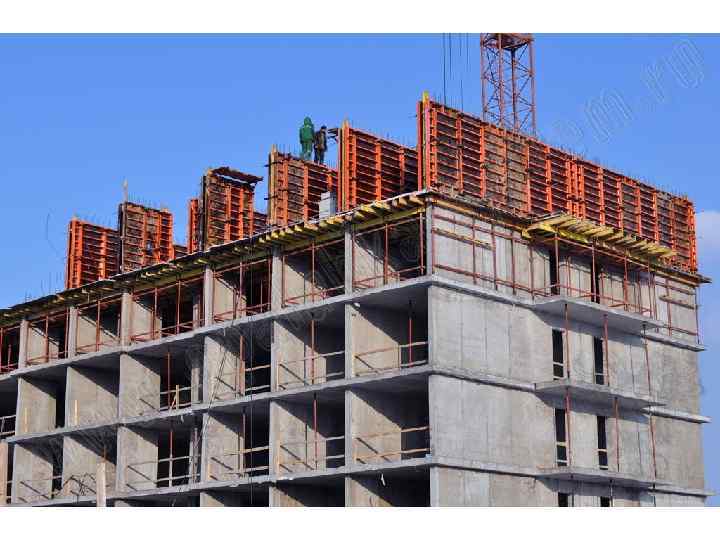

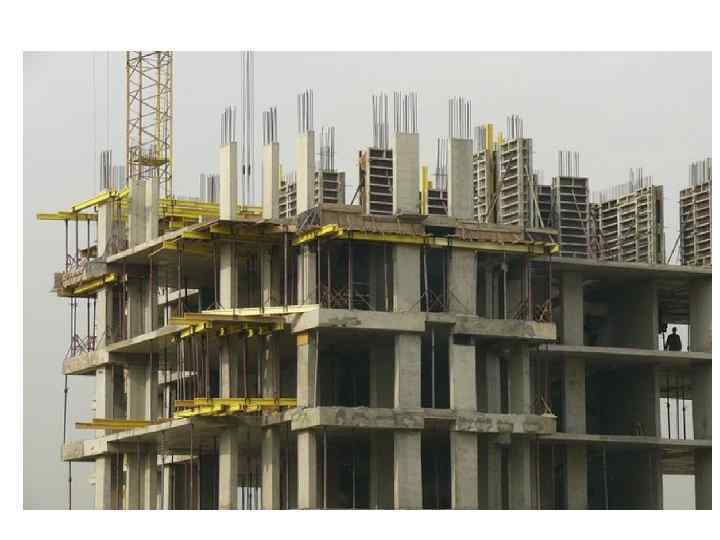

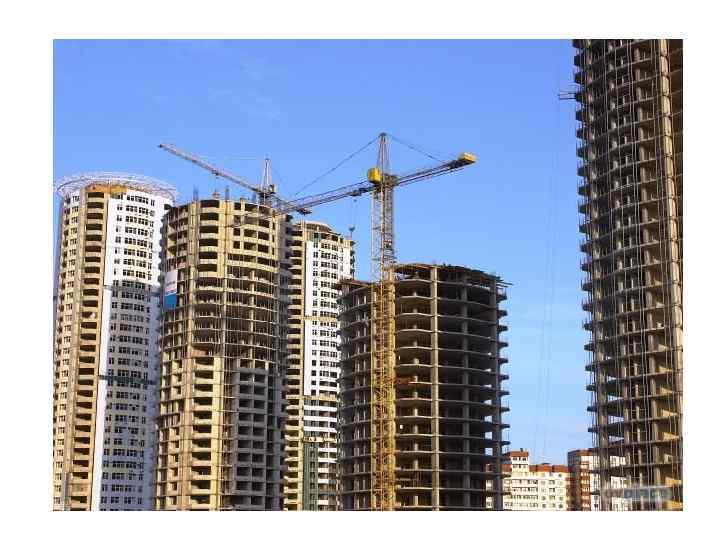

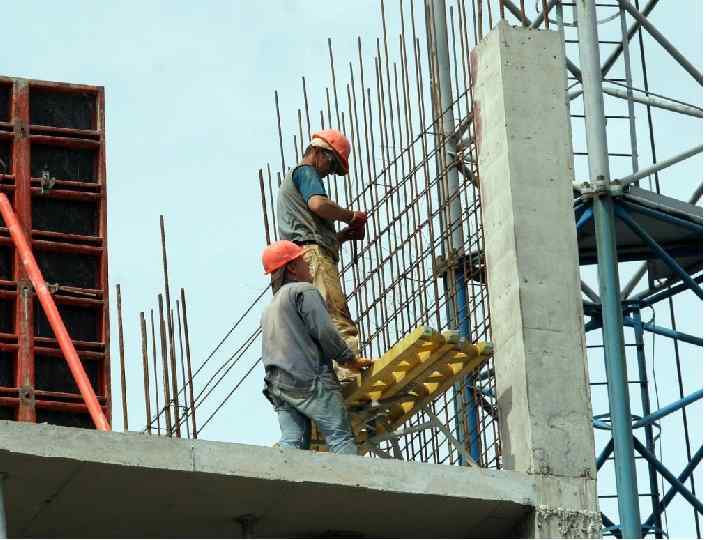

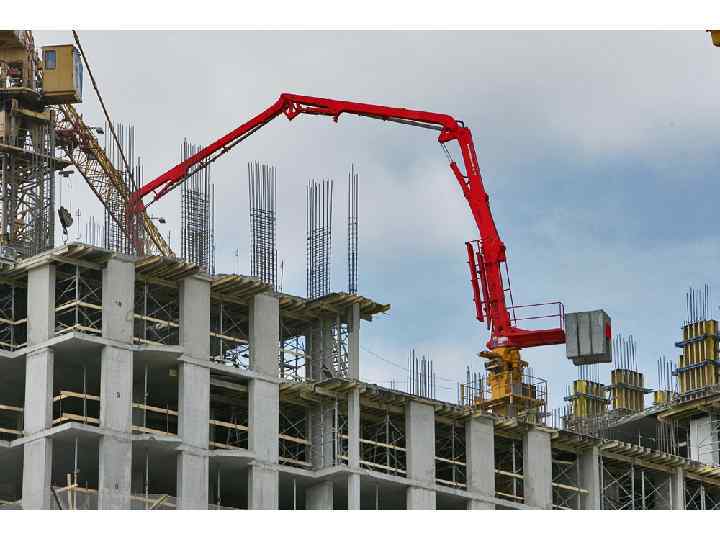

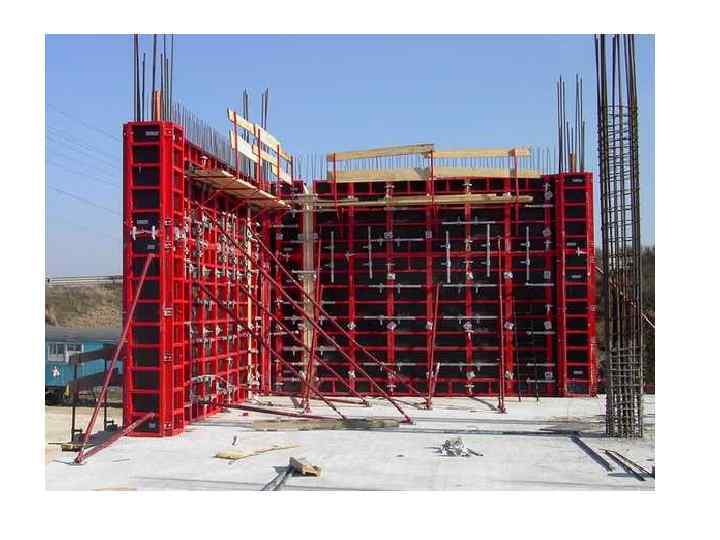

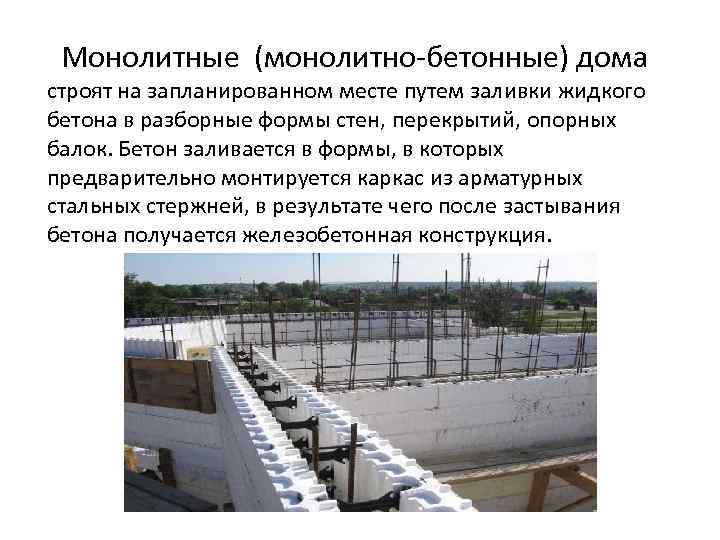

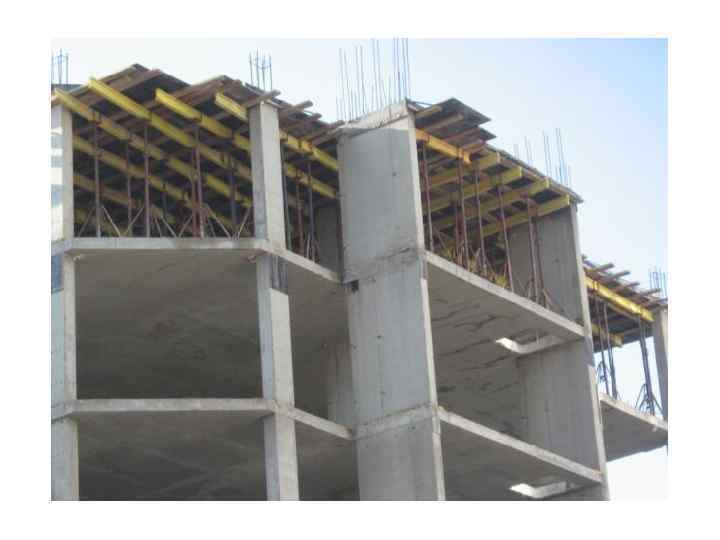

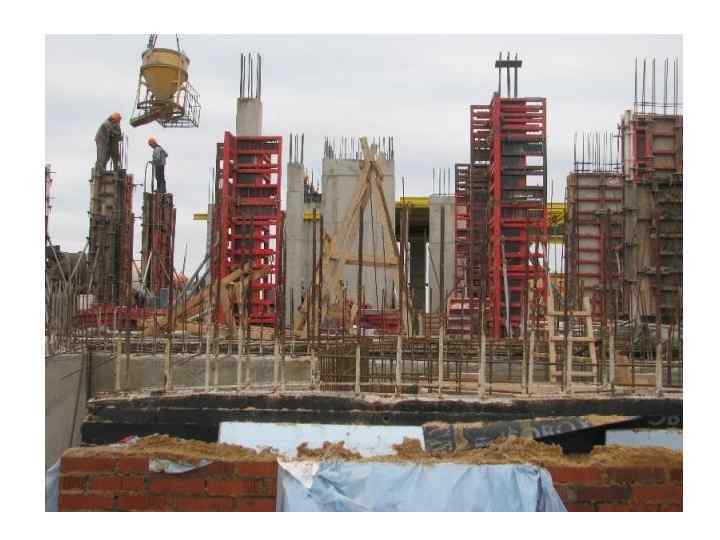

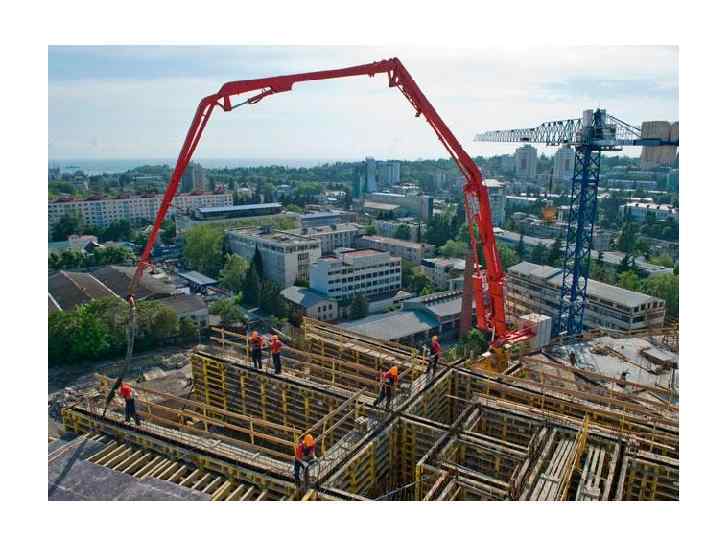

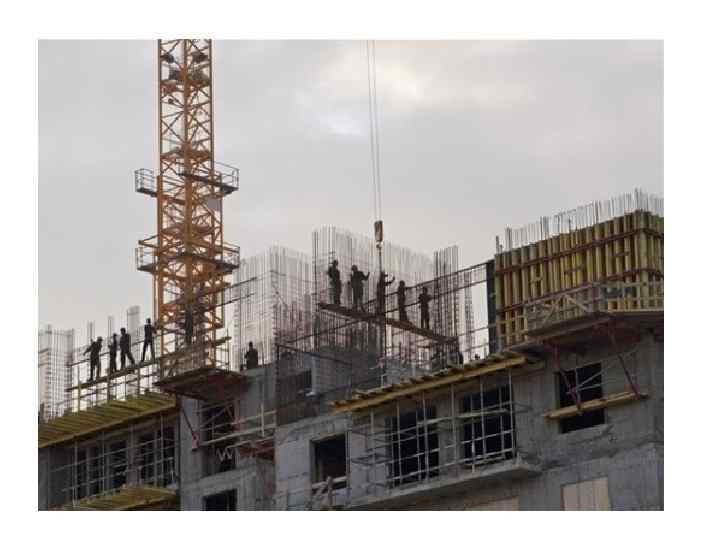

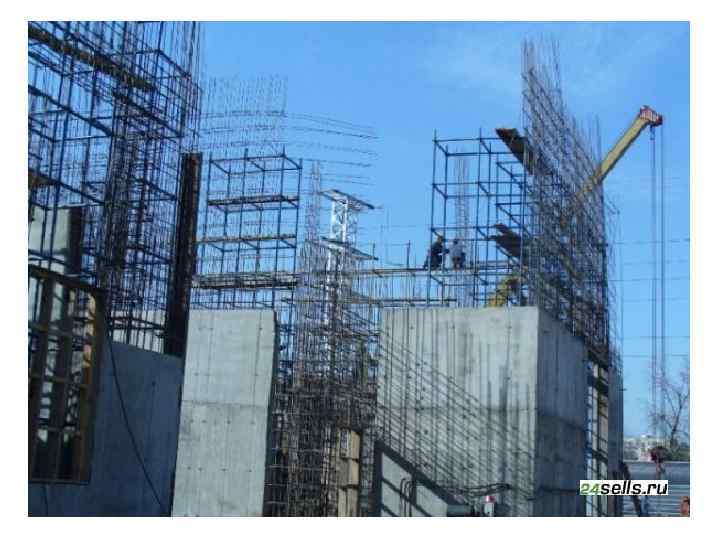

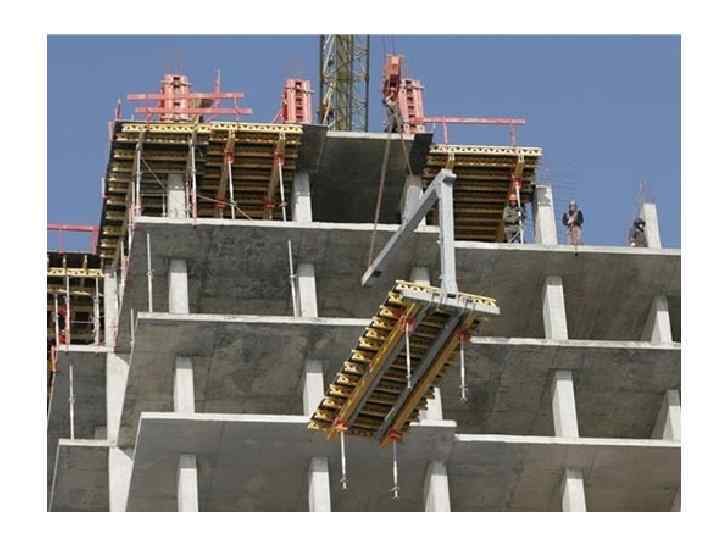

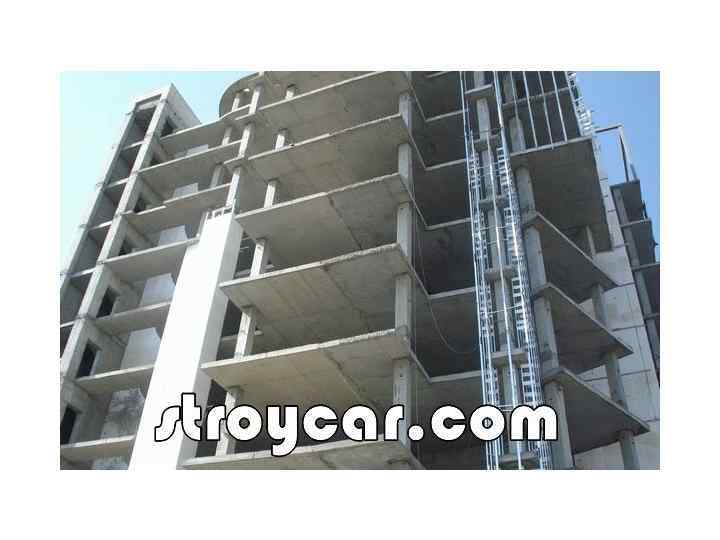

Монолитные (монолитно-бетонные) дома строят на запланированном месте путем заливки жидкого бетона в разборные формы стен, перекрытий, опорных балок. Бетон заливается в формы, в которых предварительно монтируется каркас из арматурных стальных стержней, в результате чего после застывания бетона получается железобетонная конструкция.

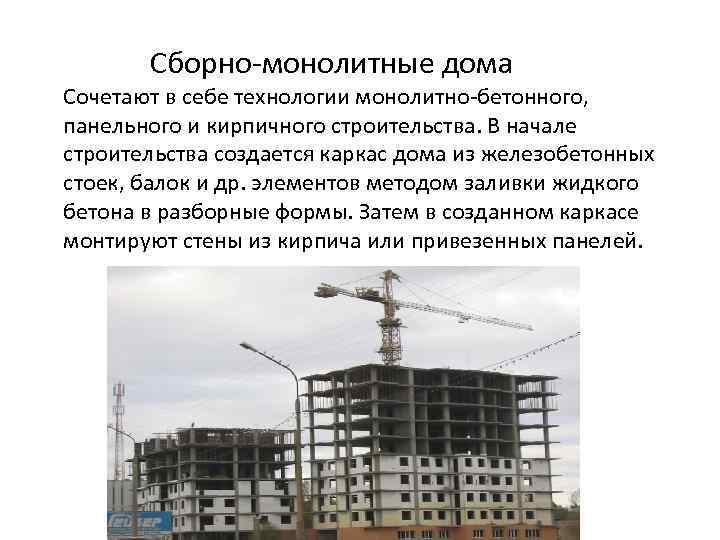

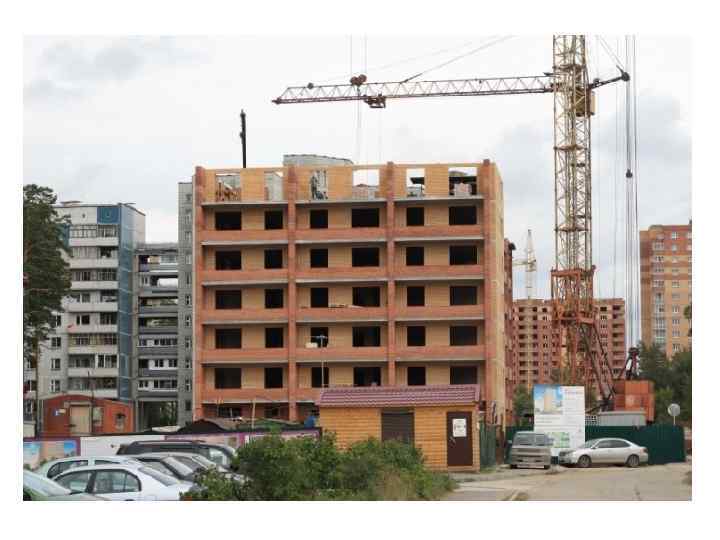

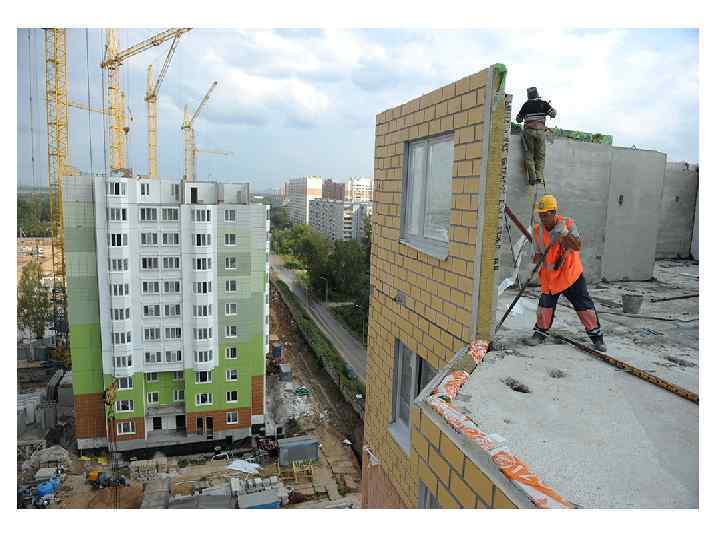

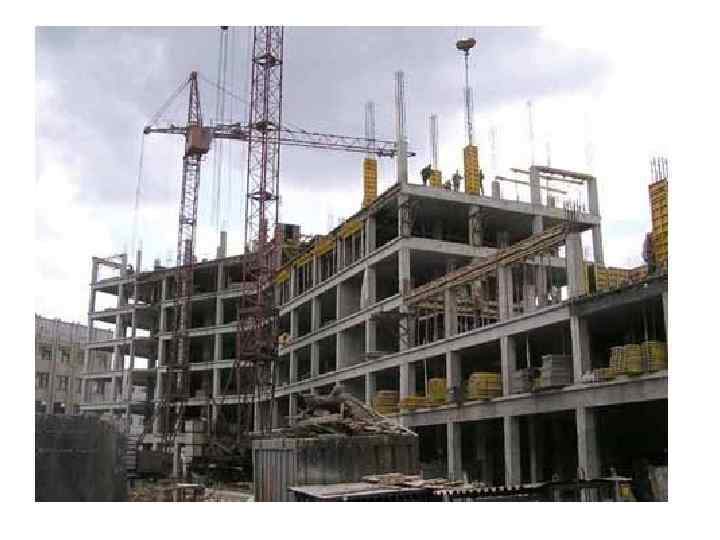

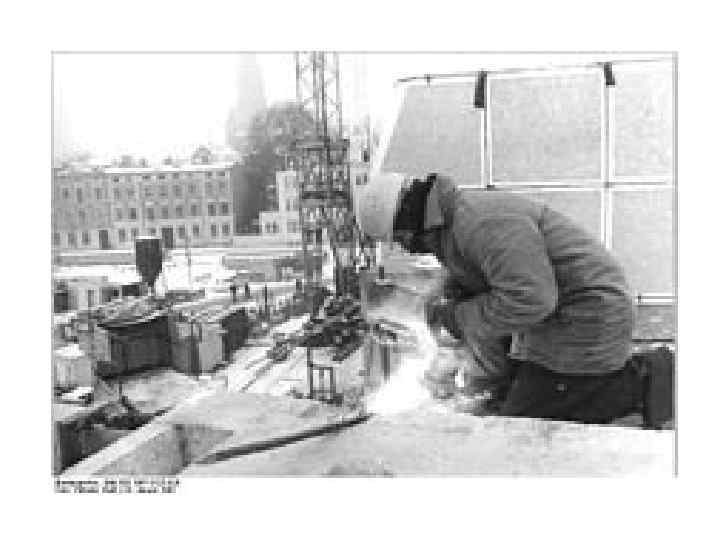

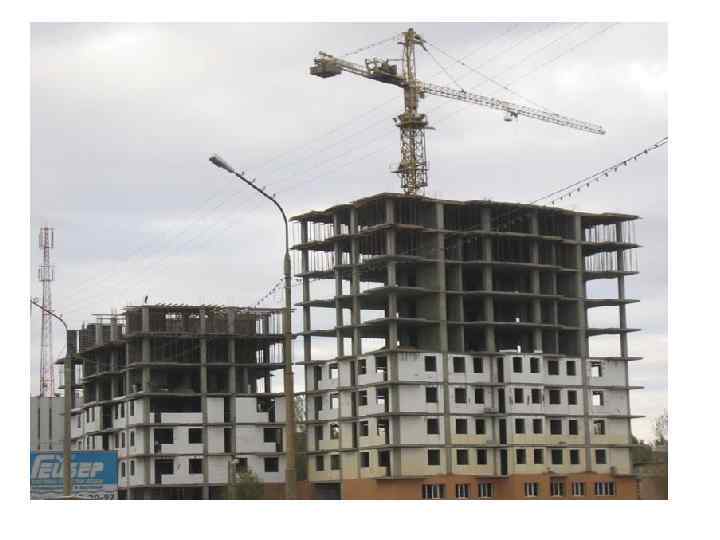

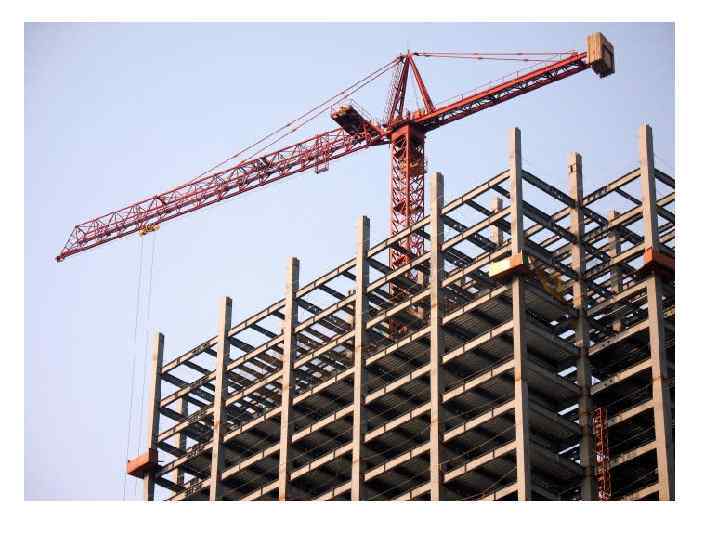

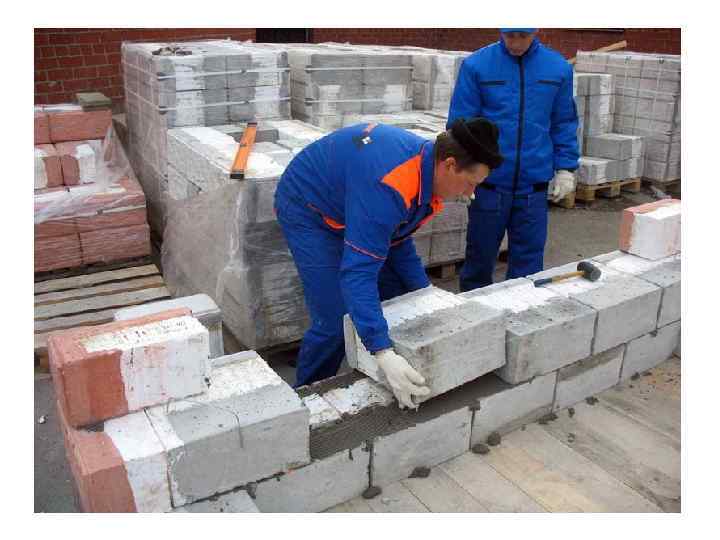

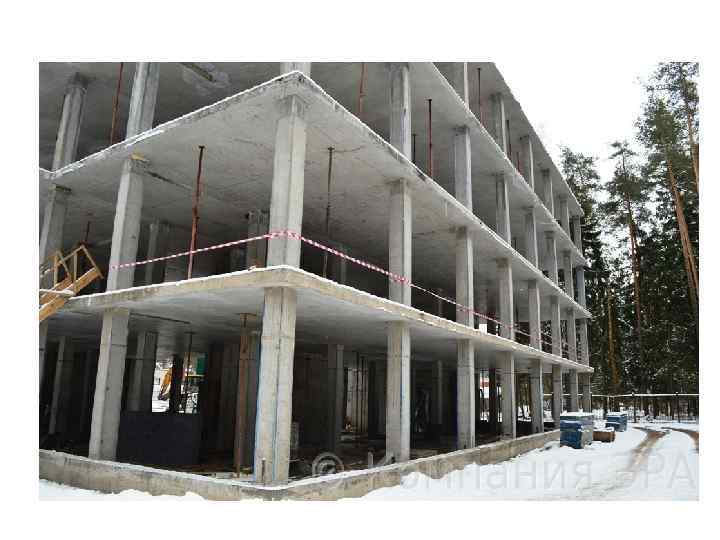

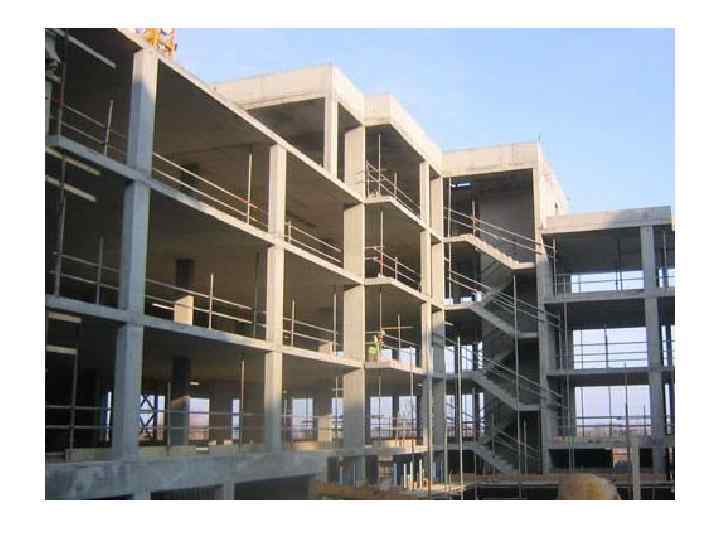

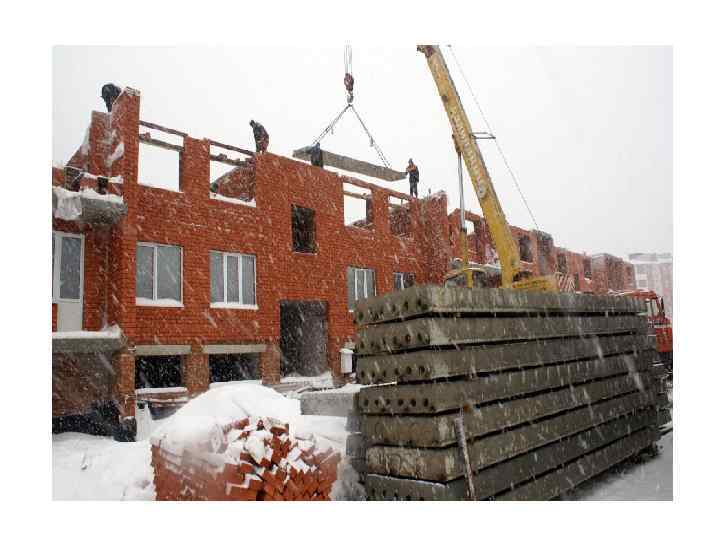

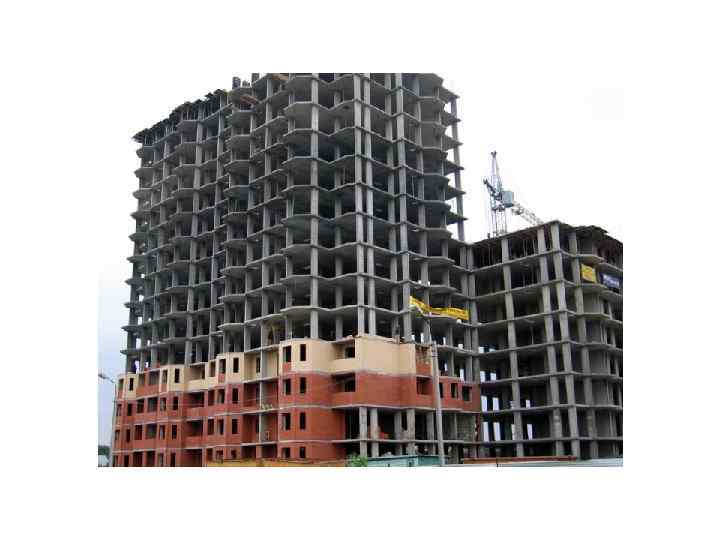

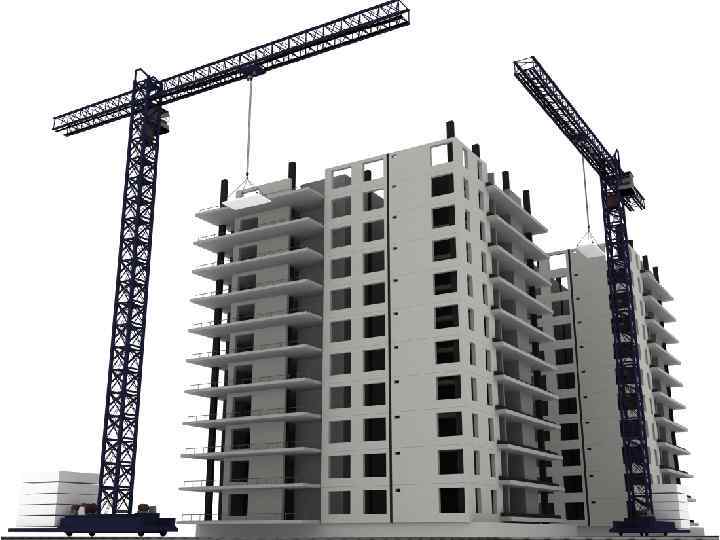

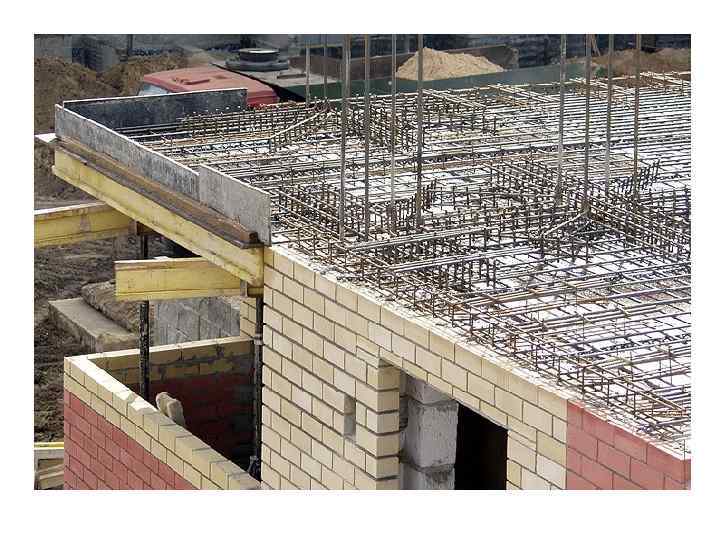

Сборно-монолитные дома Сочетают в себе технологии монолитно-бетонного, панельного и кирпичного строительства. В начале строительства создается каркас дома из железобетонных стоек, балок и др. элементов методом заливки жидкого бетона в разборные формы. Затем в созданном каркасе монтируют стены из кирпича или привезенных панелей.

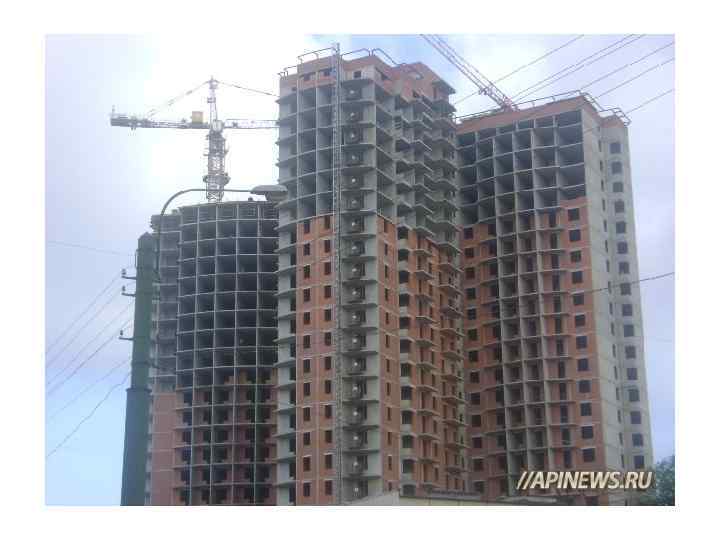

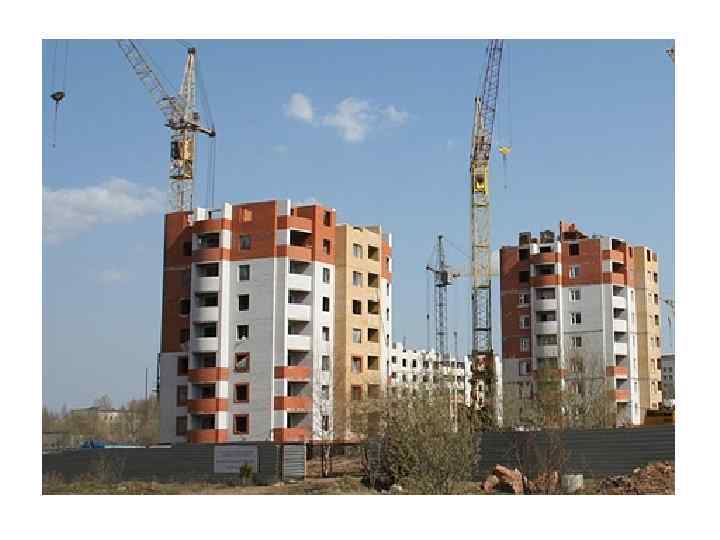

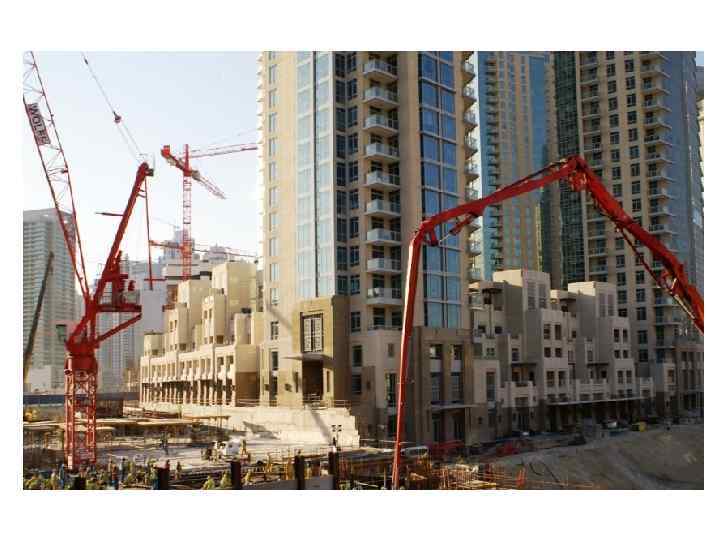

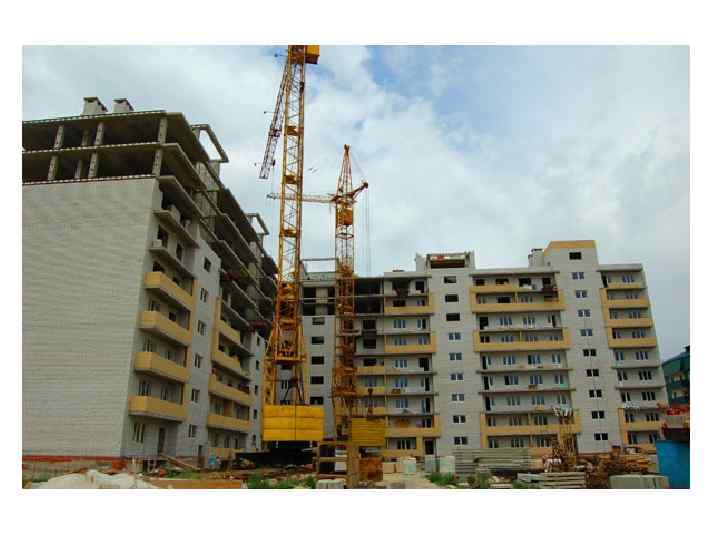

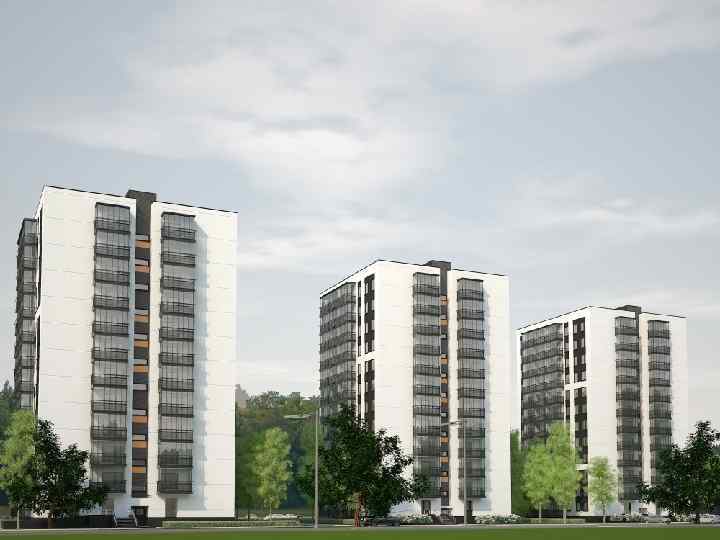

В настоящее время (2016 г. ) в России наибольшее распространение получило массовое жилищное монолитно- кирпичное строительство

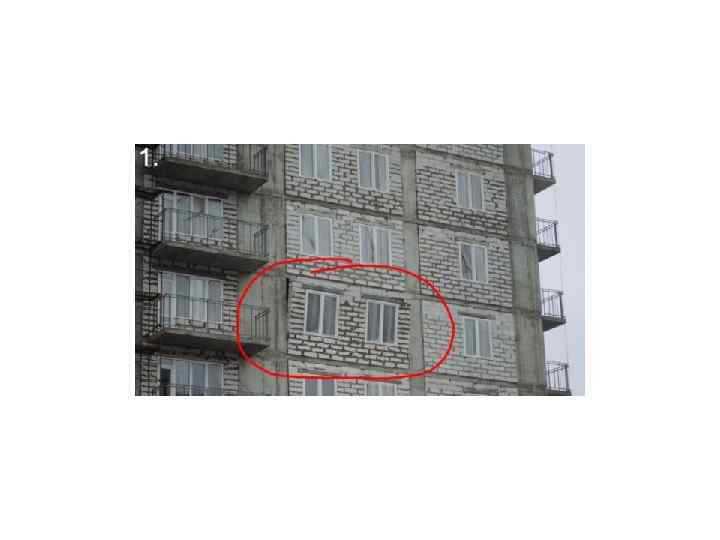

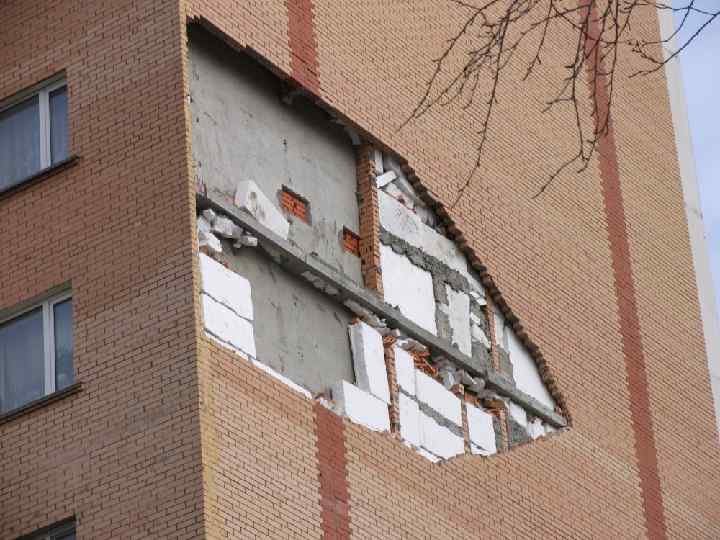

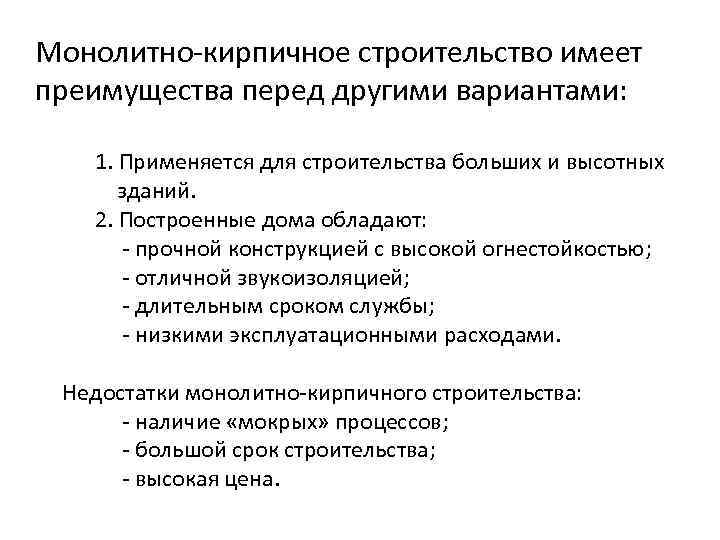

Монолитно-кирпичное строительство имеет преимущества перед другими вариантами: 1. Применяется для строительства больших и высотных зданий. 2. Построенные дома обладают: - прочной конструкцией с высокой огнестойкостью; - отличной звукоизоляцией; - длительным сроком службы; - низкими эксплуатационными расходами. Недостатки монолитно-кирпичного строительства: - наличие «мокрых» процессов; - большой срок строительства; - высокая цена.

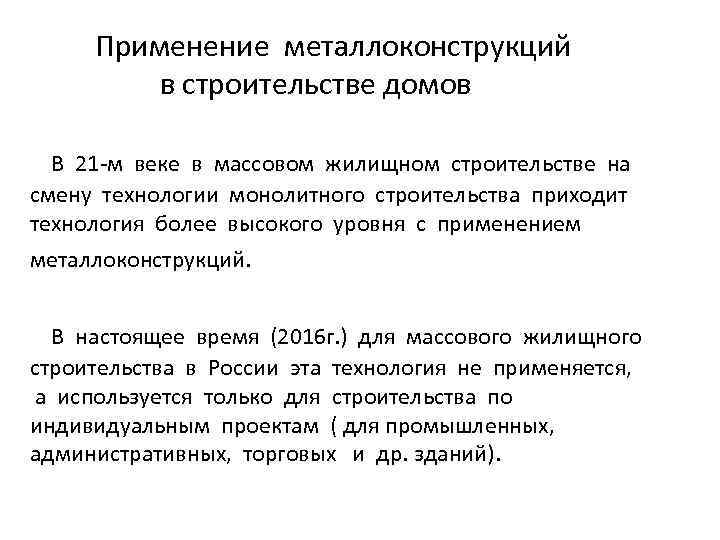

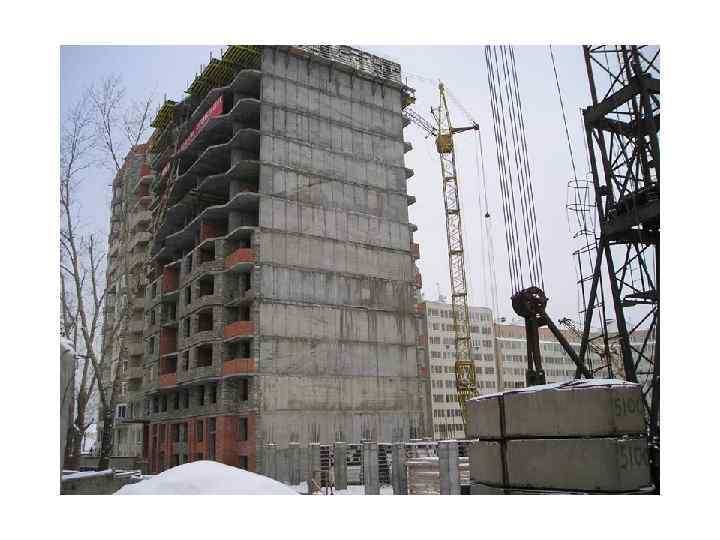

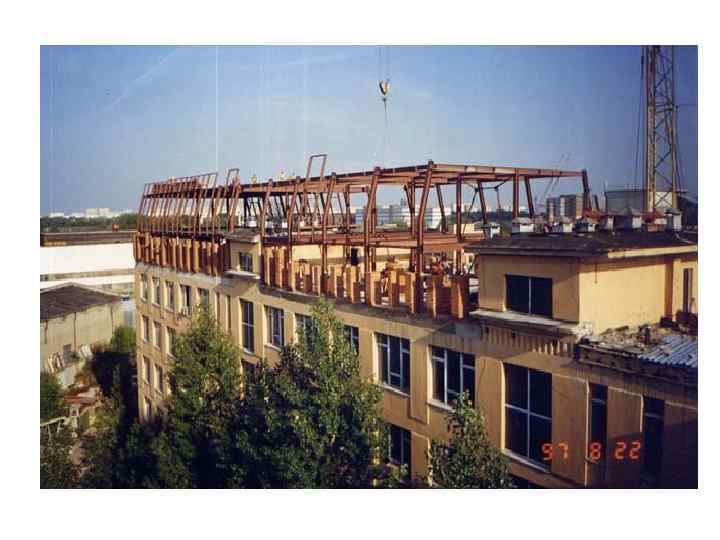

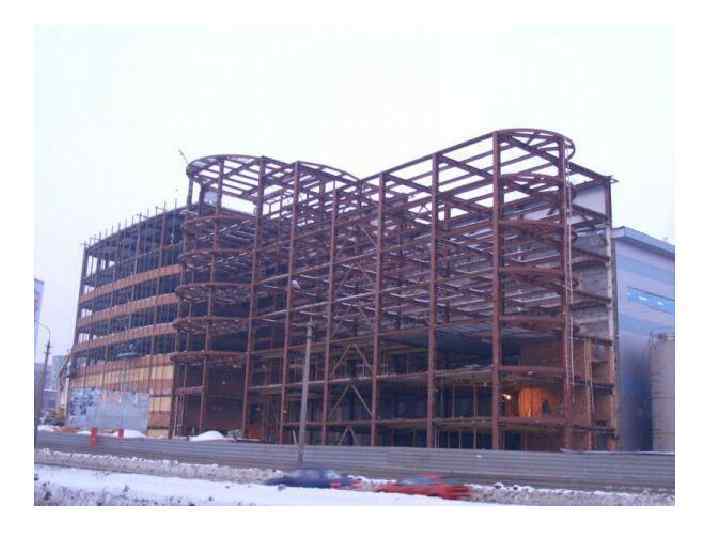

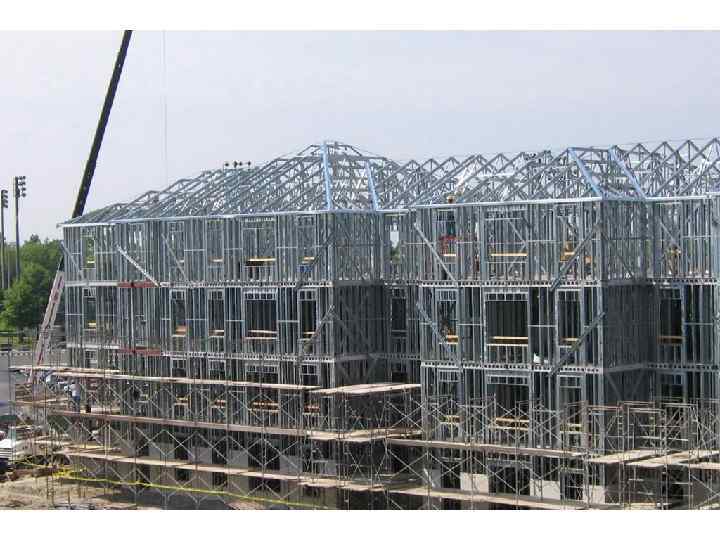

Применение металлоконструкций в строительстве домов В 21 -м веке в массовом жилищном строительстве на смену технологии монолитного строительства приходит технология более высокого уровня с применением металлоконструкций. В настоящее время (2016 г. ) для массового жилищного строительства в России эта технология не применяется, а используется только для строительства по индивидуальным проектам ( для промышленных, административных, торговых и др. зданий).

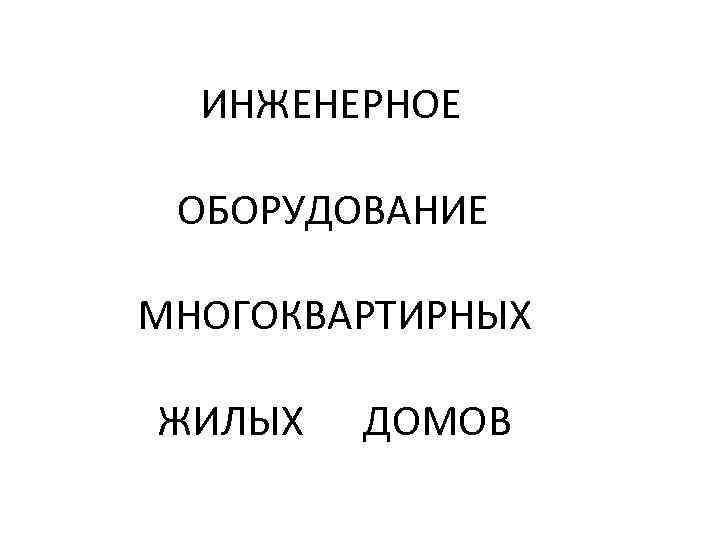

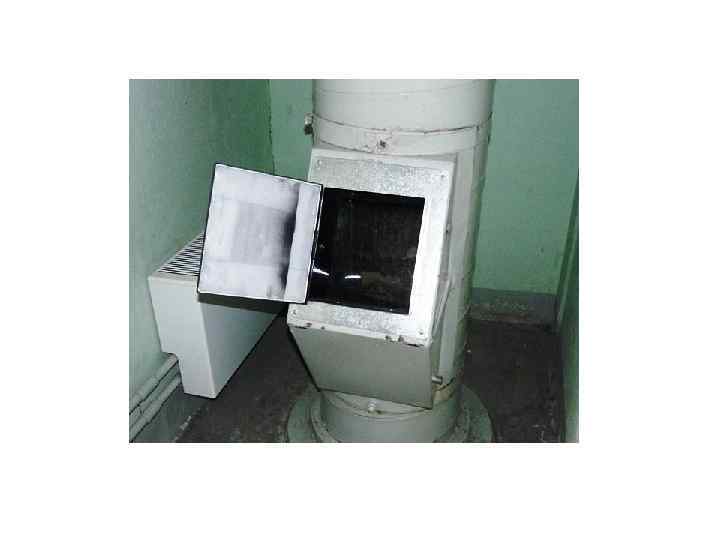

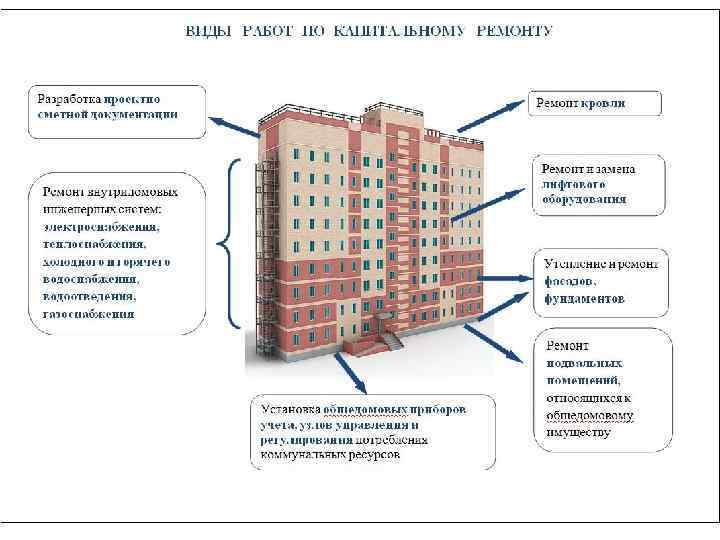

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ МНОГОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ

Инженерные коммуникации - совокупность устройств, приборов и оборудования, которые обеспечивают комфортные условия жизнедеятельности человека.

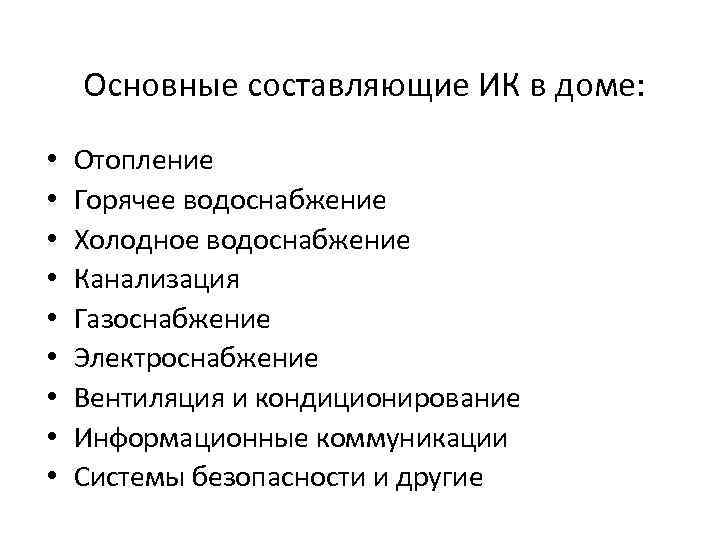

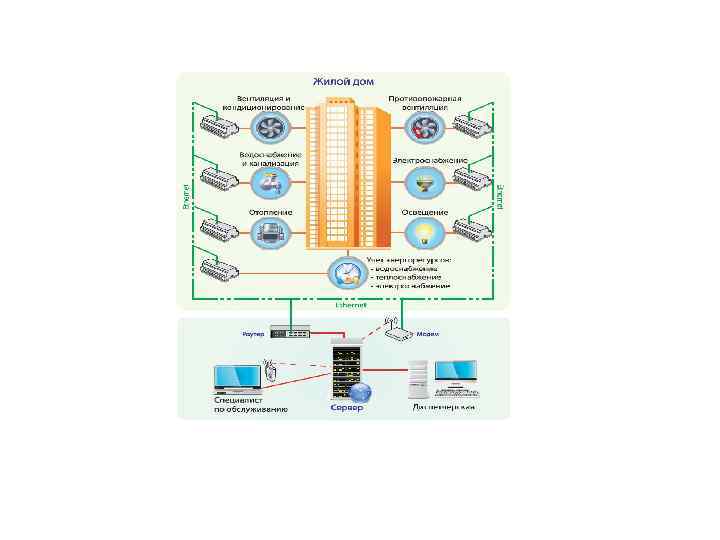

Основные составляющие ИК в доме: • • • Отопление Горячее водоснабжение Холодное водоснабжение Канализация Газоснабжение Электроснабжение Вентиляция и кондиционирование Информационные коммуникации Системы безопасности и другие

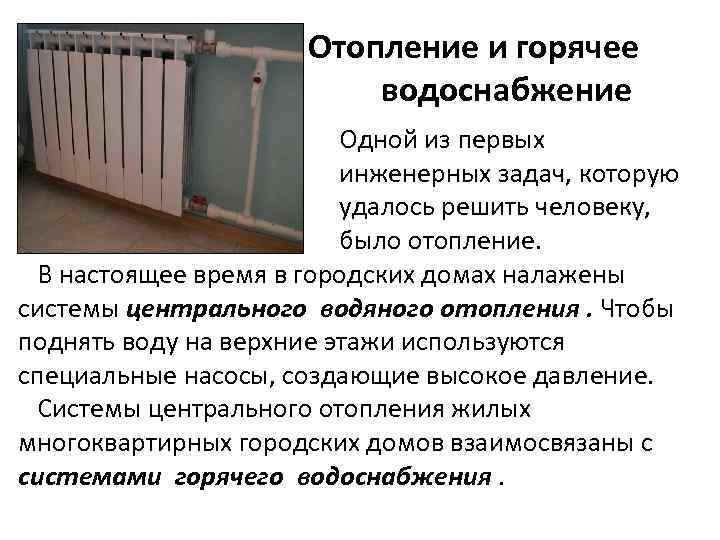

Отопление и горячее водоснабжение Одной из первых инженерных задач, которую удалось решить человеку, было отопление. В настоящее время в городских домах налажены системы центрального водяного отопления. Чтобы поднять воду на верхние этажи используются специальные насосы, создающие высокое давление. Системы центрального отопления жилых многоквартирных городских домов взаимосвязаны с системами горячего водоснабжения.

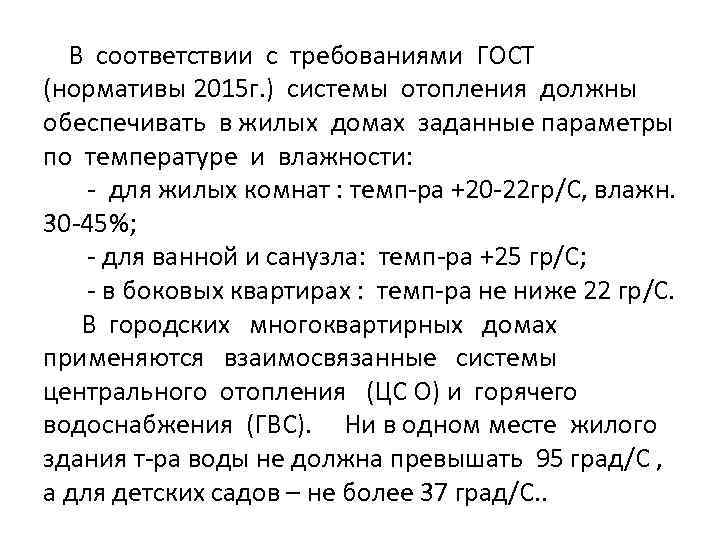

В соответствии с требованиями ГОСТ (нормативы 2015 г. ) системы отопления должны обеспечивать в жилых домах заданные параметры по температуре и влажности: - для жилых комнат : темп-ра +20 -22 гр/C, влажн. 30 -45%; - для ванной и санузла: темп-ра +25 гр/С; - в боковых квартирах : темп-ра не ниже 22 гр/С. В городских многоквартирных домах применяются взаимосвязанные системы центрального отопления (ЦС О) и горячего водоснабжения (ГВС). Ни в одном месте жилого здания т-ра воды не должна превышать 95 град/С , а для детских садов – не более 37 град/С. .

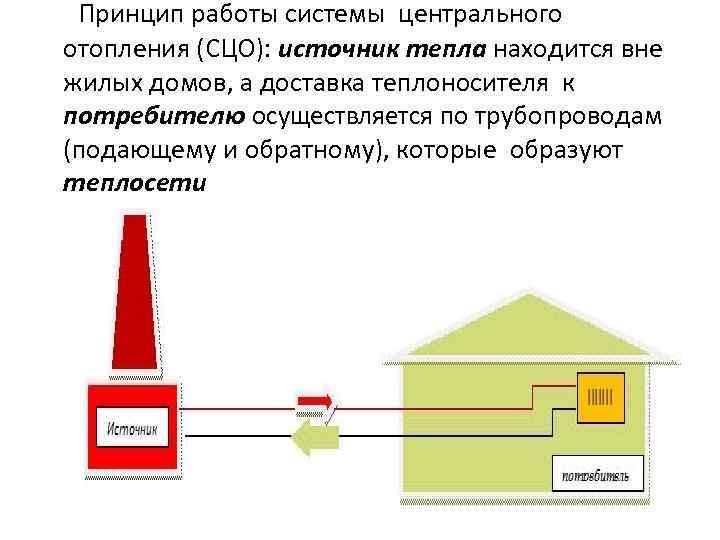

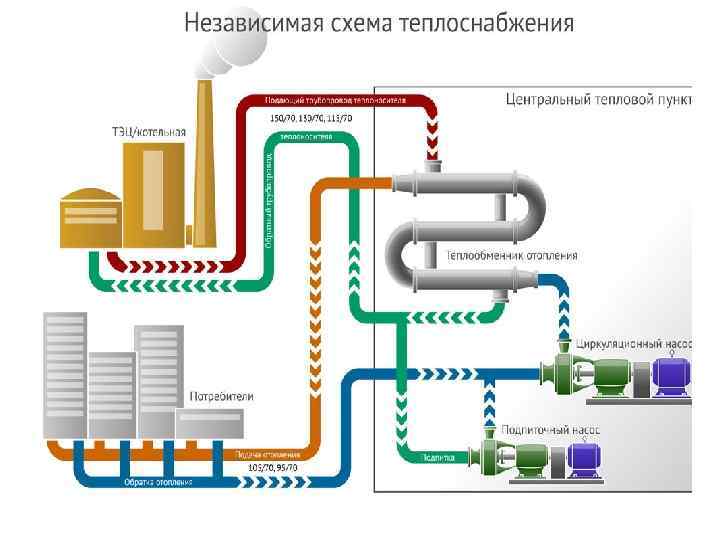

Принцип работы системы центрального отопления (СЦО): источник тепла находится вне жилых домов, а доставка теплоносителя к потребителю осуществляется по трубопроводам (подающему и обратному), которые образуют теплосети

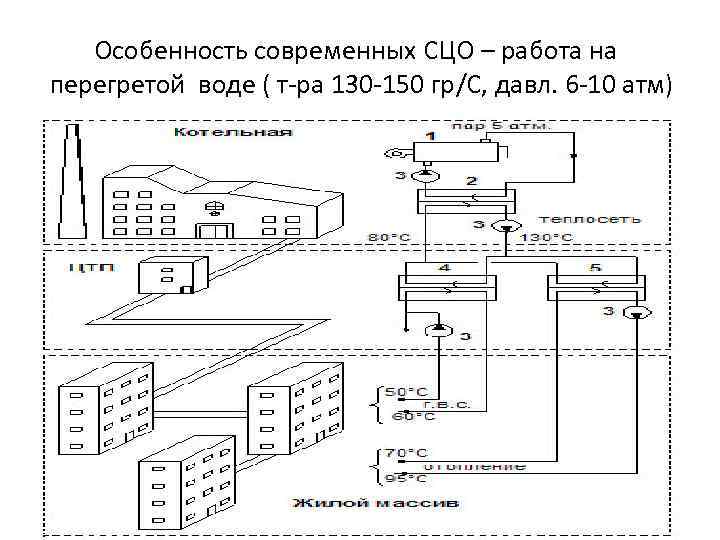

Особенность современных СЦО – работа на перегретой воде ( т-ра 130 -150 гр/С, давл. 6 -10 атм)

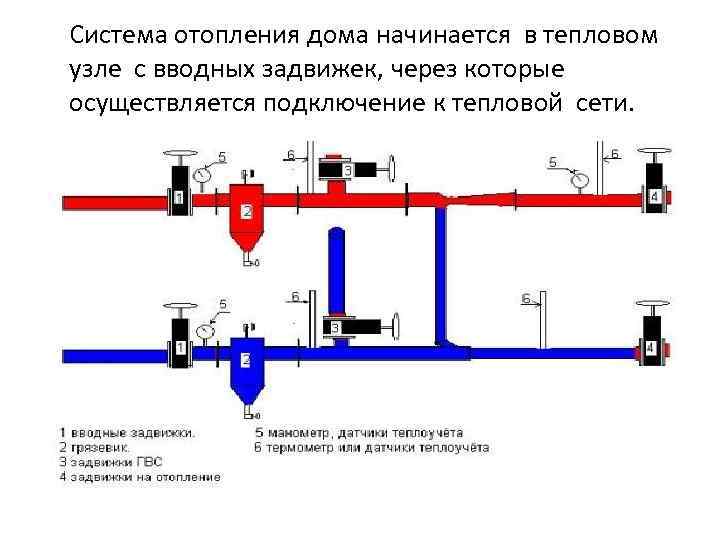

Система отопления дома начинается в тепловом узле с вводных задвижек, через которые осуществляется подключение к тепловой сети.

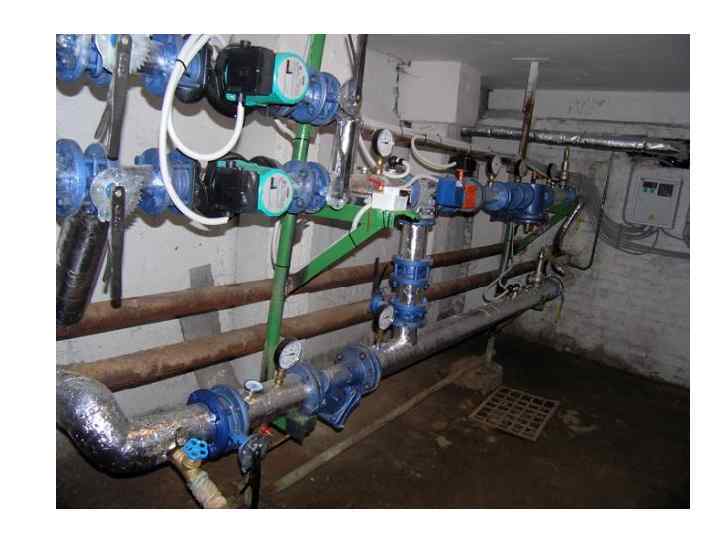

Тепловой узел дома

Тепловой узел дома размещен в подвальном помещении

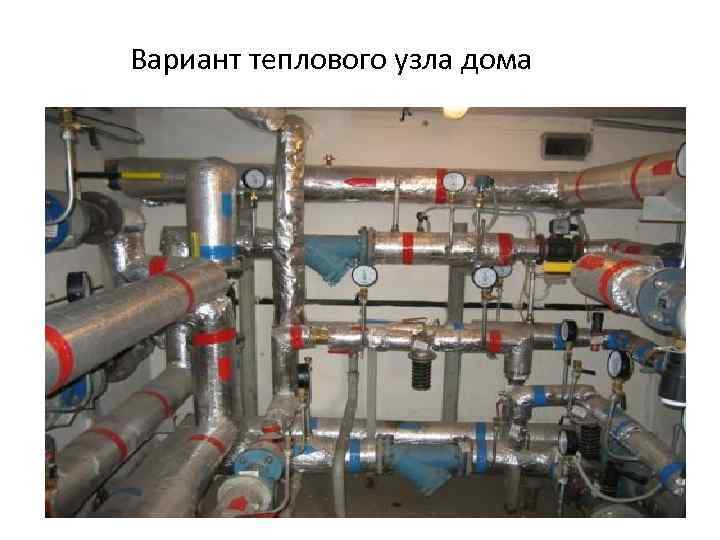

Вариант теплового узла дома

Два варианта присоединения отопительных приборов к стоякам отопления : - однотрубная (в большинстве домов-дешевле, - двухтрубная; но неравномерный нагрев)

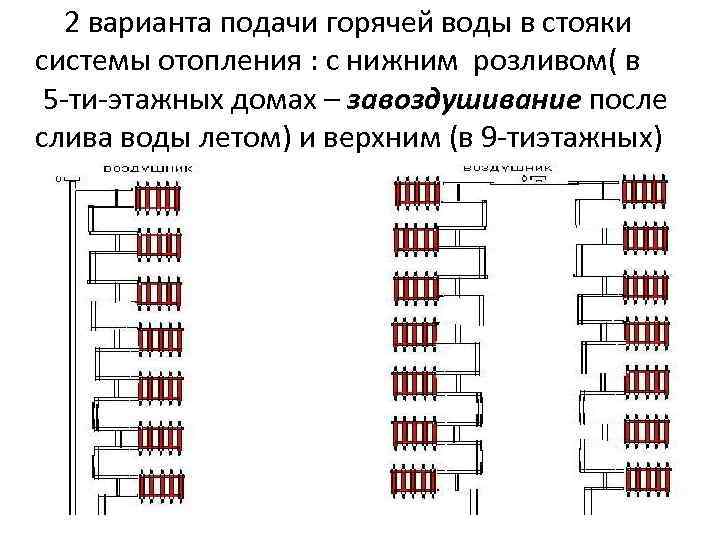

2 варианта подачи горячей воды в стояки системы отопления : с нижним розливом( в 5 -ти-этажных домах – завоздушивание после слива воды летом) и верхним (в 9 -тиэтажных)

Однотрубная система отопления с верхним розливом

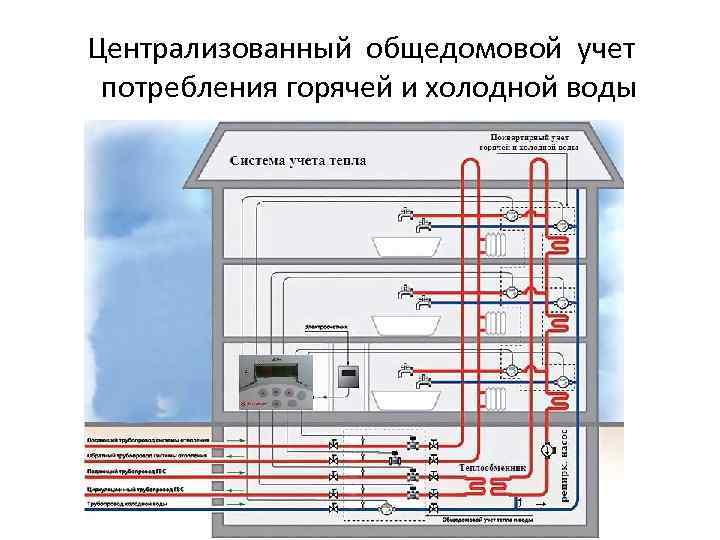

Централизованный общедомовой учет потребления горячей и холодной воды

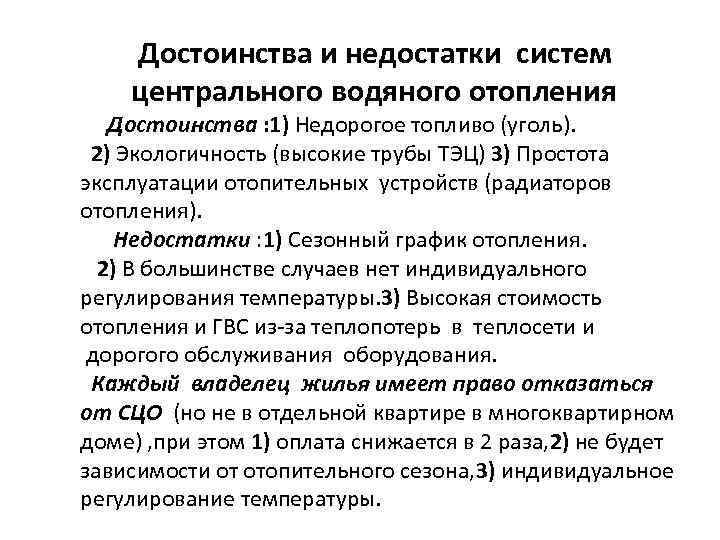

Достоинства и недостатки систем центрального водяного отопления Достоинства : 1) Недорогое топливо (уголь). 2) Экологичность (высокие трубы ТЭЦ) 3) Простота эксплуатации отопительных устройств (радиаторов отопления). Недостатки : 1) Сезонный график отопления. 2) В большинстве случаев нет индивидуального регулирования температуры. 3) Высокая стоимость отопления и ГВС из-за теплопотерь в теплосети и дорогого обслуживания оборудования. Каждый владелец жилья имеет право отказаться от СЦО (но не в отдельной квартире в многоквартирном доме) , при этом 1) оплата снижается в 2 раза, 2) не будет зависимости от отопительного сезона, 3) индивидуальное регулирование температуры.

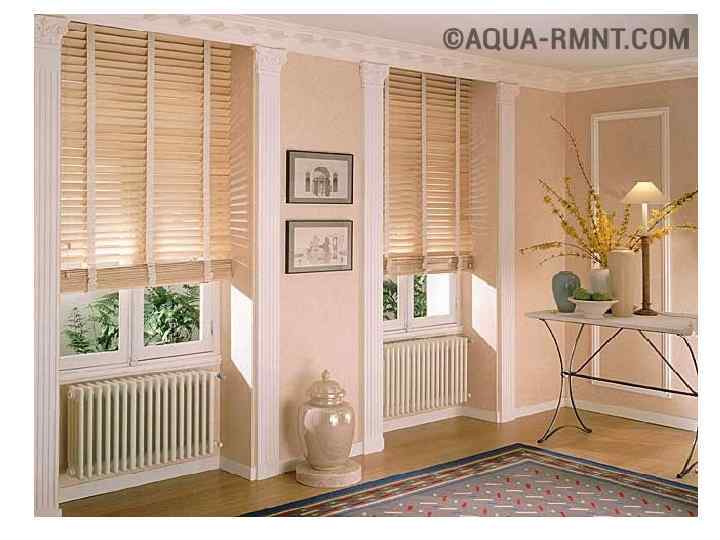

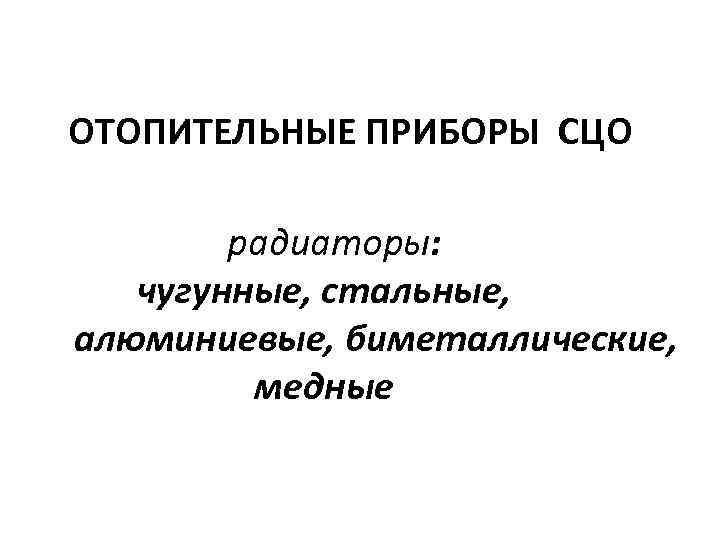

ОТОПИТЕЛЬНЫЕ ПРИБОРЫ СЦО радиаторы: чугунные, стальные, алюминиевые, биметаллические, медные

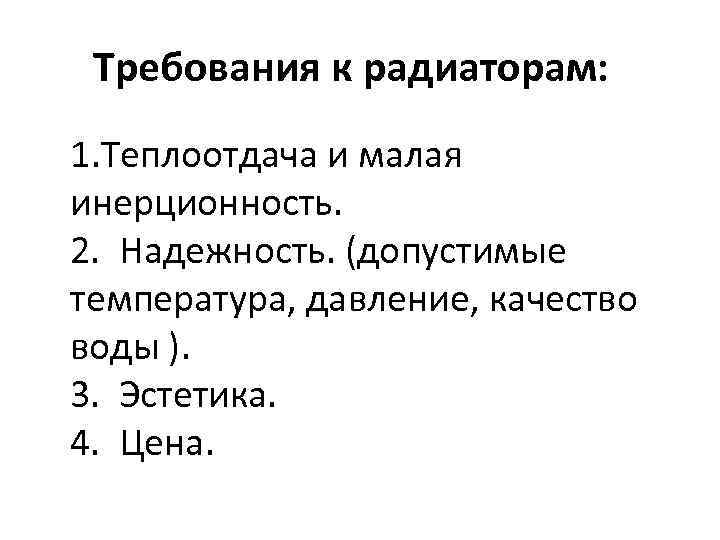

Требования к радиаторам: 1. Теплоотдача и малая инерционность. 2. Надежность. (допустимые температура, давление, качество воды ). 3. Эстетика. 4. Цена.

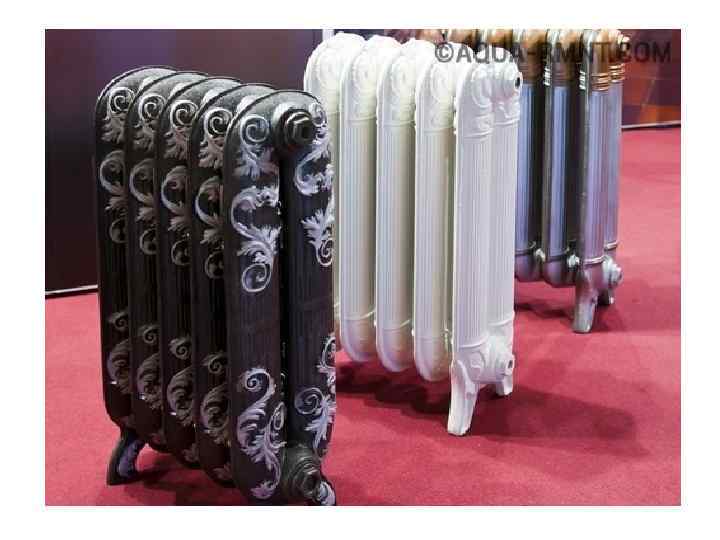

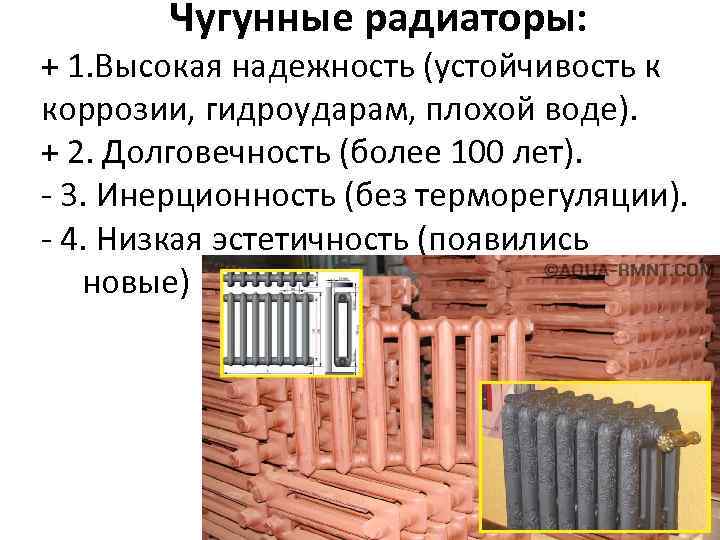

Чугунные радиаторы: + 1. Высокая надежность (устойчивость к коррозии, гидроударам, плохой воде). + 2. Долговечность (более 100 лет). - 3. Инерционность (без терморегуляции). - 4. Низкая эстетичность (появились новые)

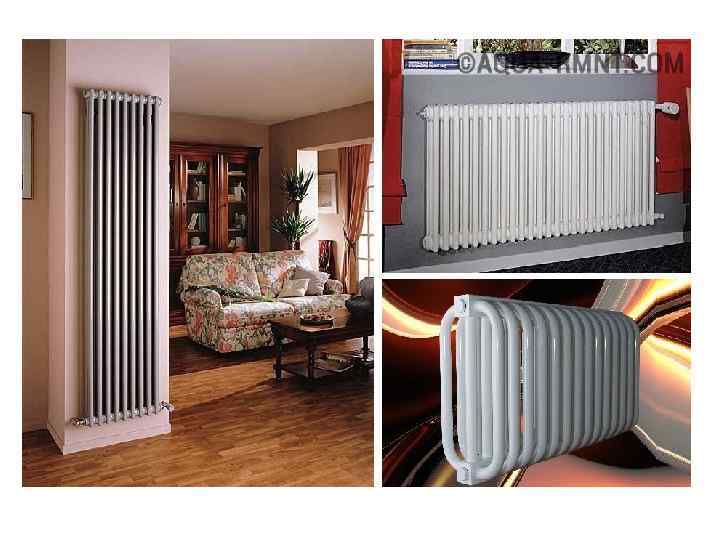

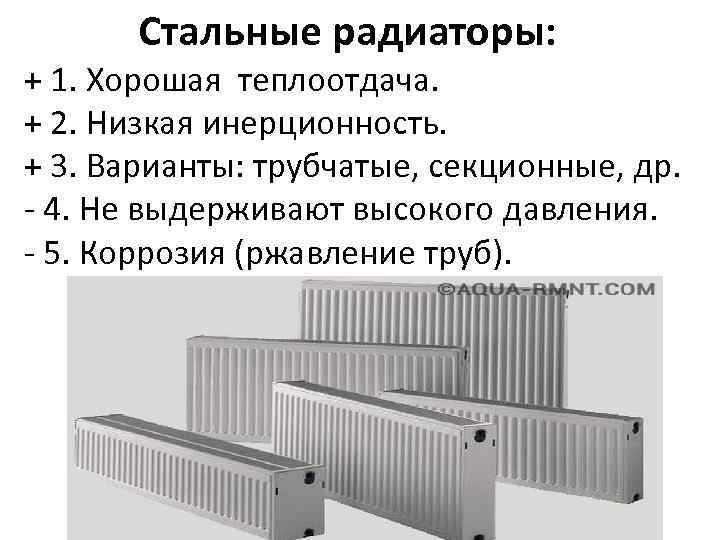

Стальные радиаторы: + 1. Хорошая теплоотдача. + 2. Низкая инерционность. + 3. Варианты: трубчатые, секционные, др. - 4. Не выдерживают высокого давления. - 5. Коррозия (ржавление труб).

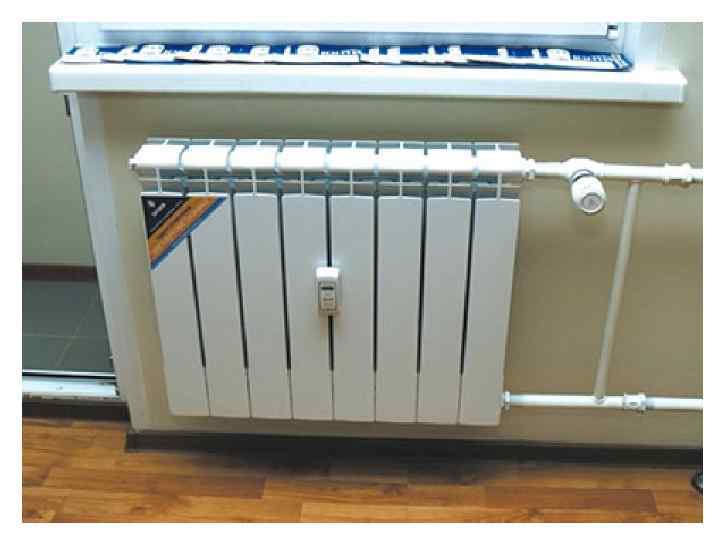

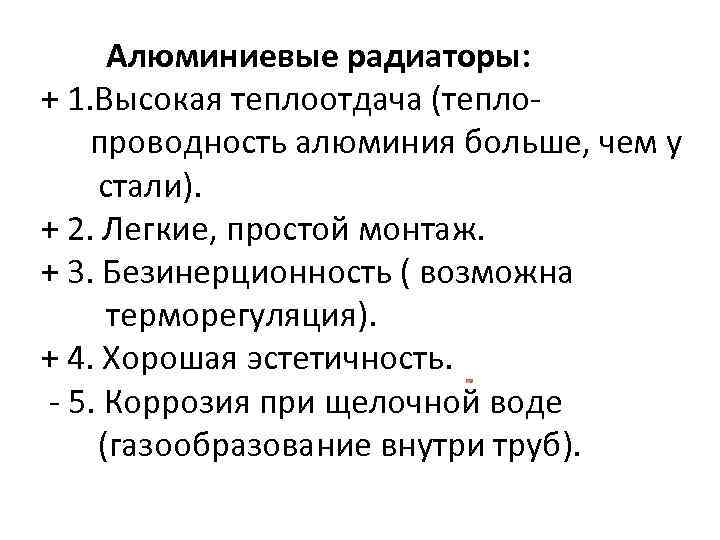

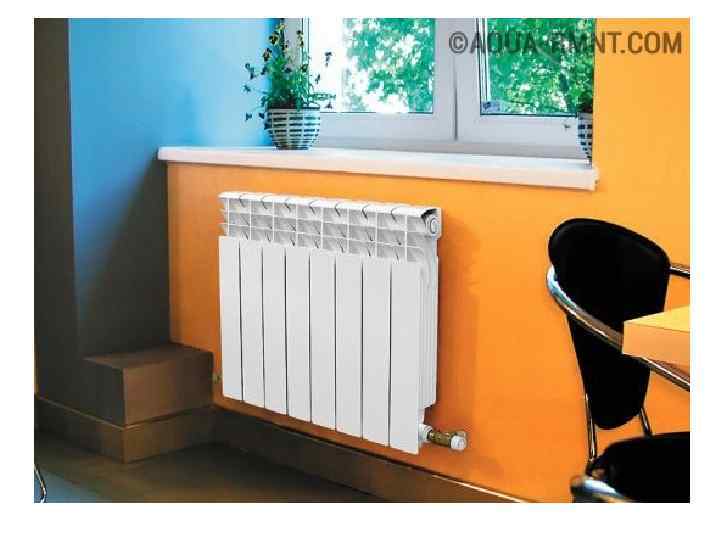

Алюминиевые радиаторы: + 1. Высокая теплоотдача (теплопроводность алюминия больше, чем у стали). + 2. Легкие, простой монтаж. + 3. Безинерционность ( возможна терморегуляция). + 4. Хорошая эстетичность. - 5. Коррозия при щелочной воде (газообразование внутри труб).

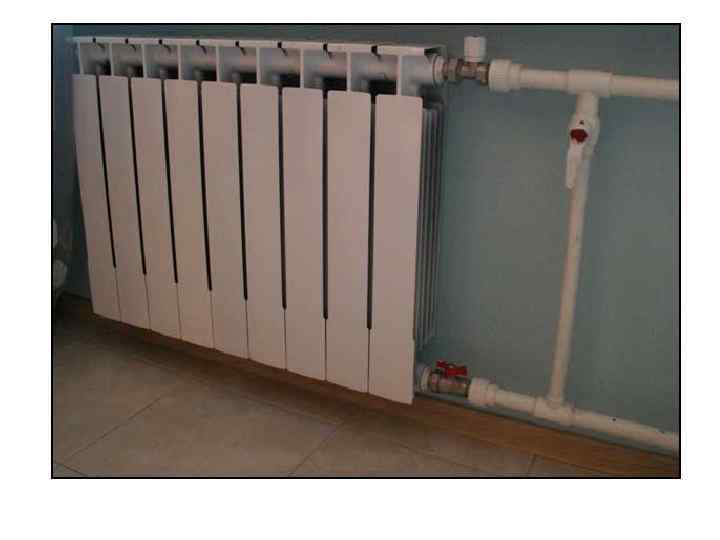

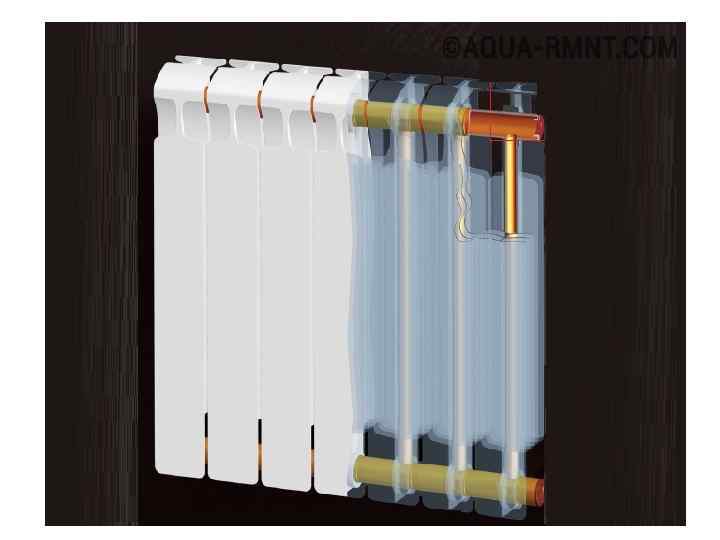

Биметаллические радиаторы состоят из стальной трубы с алюминиевыми ребрами 1. Высокая теплоотдача за счет теплопроводности алюминия 2. Высокая надежность за счет стальных труб ( выдерживает более высокое давление , меньшая коррозия, чем у алюминия).

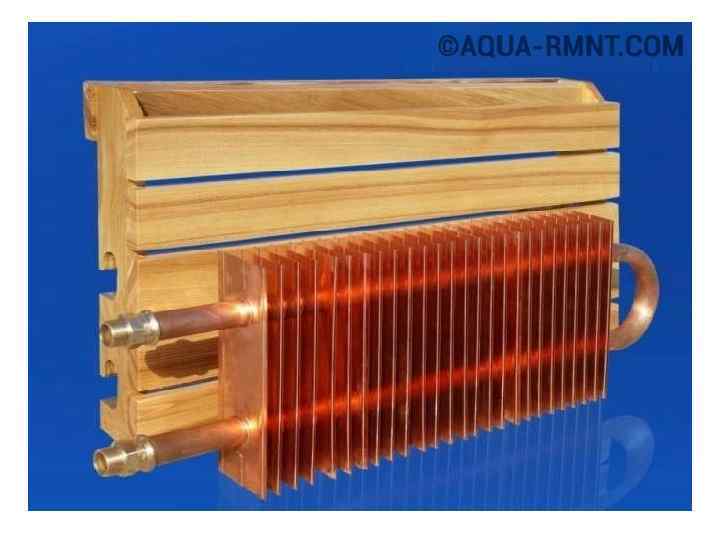

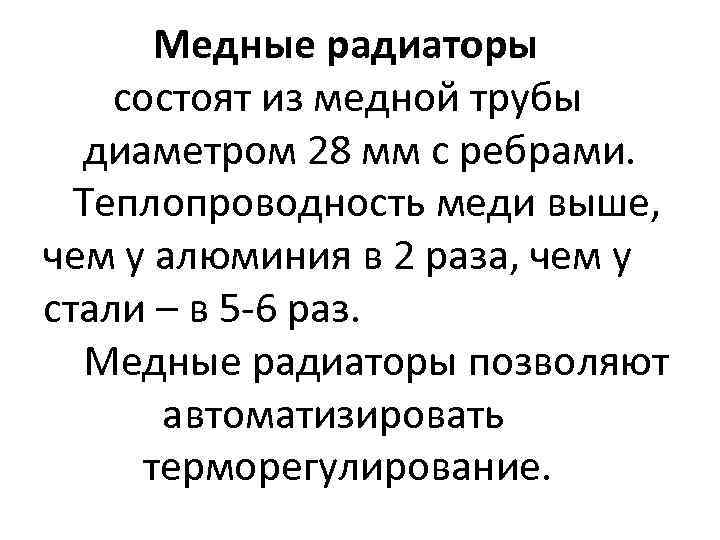

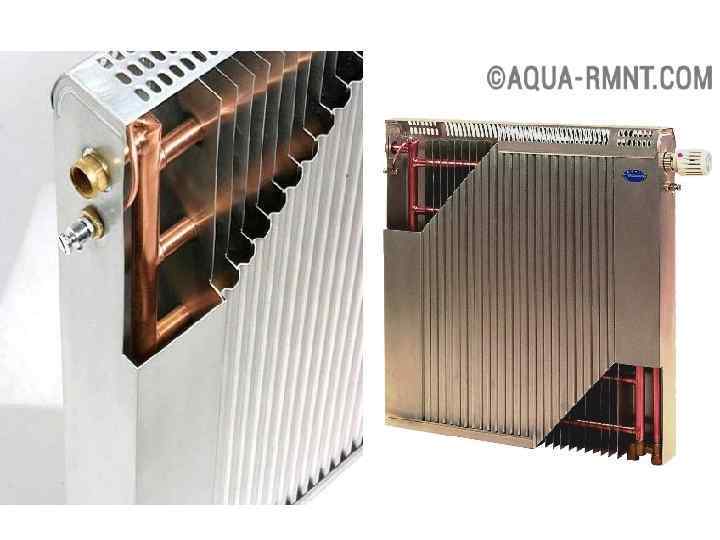

Медные радиаторы состоят из медной трубы диаметром 28 мм с ребрами. Теплопроводность меди выше, чем у алюминия в 2 раза, чем у стали – в 5 -6 раз. Медные радиаторы позволяют автоматизировать терморегулирование.

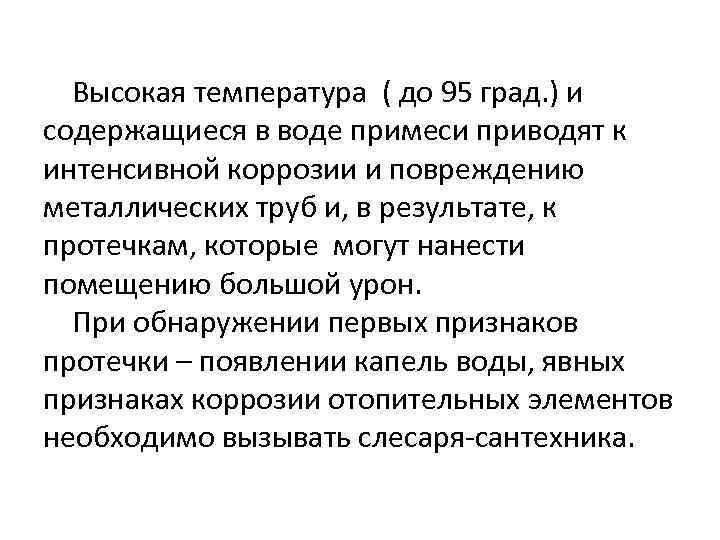

Высокая температура ( до 95 град. ) и содержащиеся в воде примеси приводят к интенсивной коррозии и повреждению металлических труб и, в результате, к протечкам, которые могут нанести помещению большой урон. При обнаружении первых признаков протечки – появлении капель воды, явных признаках коррозии отопительных элементов необходимо вызывать слесаря-сантехника.

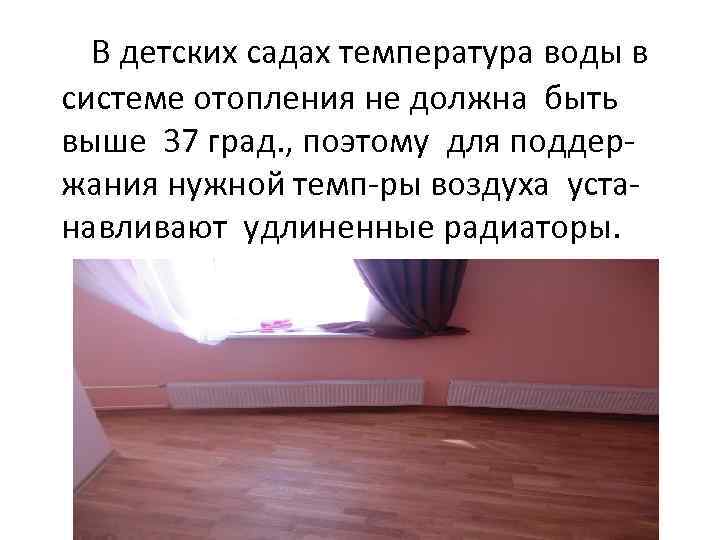

В детских садах температура воды в системе отопления не должна быть выше 37 град. , поэтому для поддержания нужной темп-ры воздуха устанавливают удлиненные радиаторы.

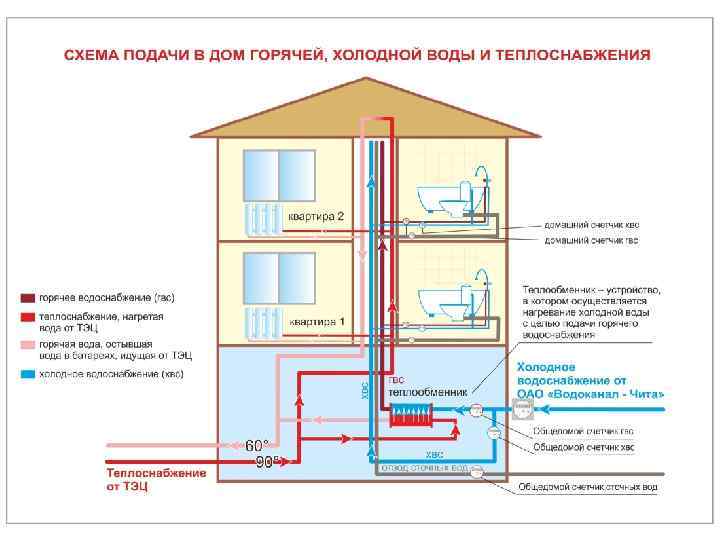

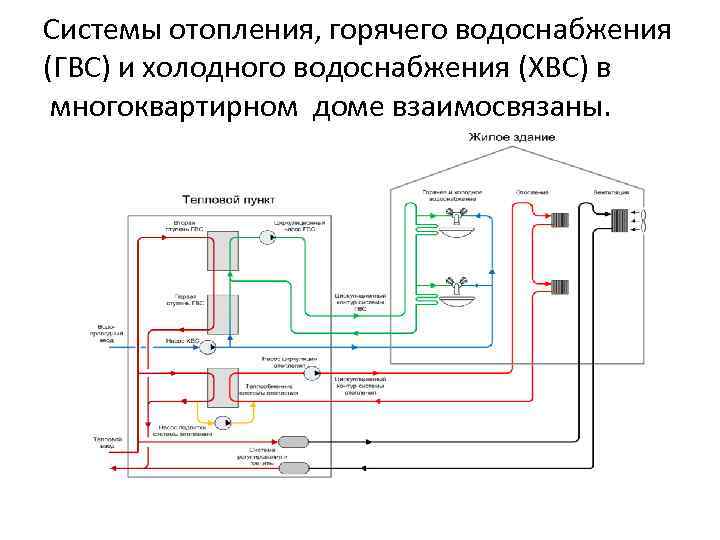

Системы отопления, горячего водоснабжения (ГВС) и холодного водоснабжения (ХВС) в многоквартирном доме взаимосвязаны.

Водопровод системы ХВС Современный водопровод представляет из себя сложный комплекс технических сооружений. В состав его входят: насосная станция, станция очистки воды, водопроводная сеть, фильтры, водомерные узлы, а также водоразборная смесительная , запорная и регулировочная аппаратура. Для монтажа водопровода обычно используют трубы с цинковым покрытием или из пропилена армированного металлом. Кроме этого в современных квартирах устанавливают индивидуальные водомеры (счетчики).

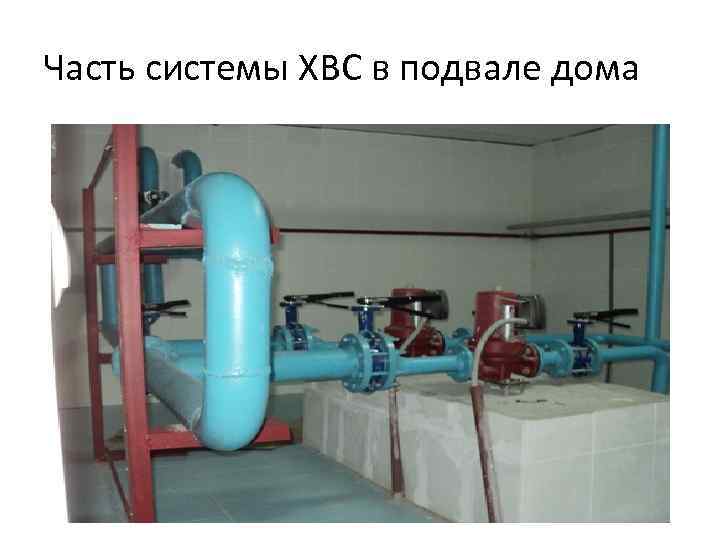

Часть системы ХВС в подвале дома

Узел системы водоснабжения в подвале дома

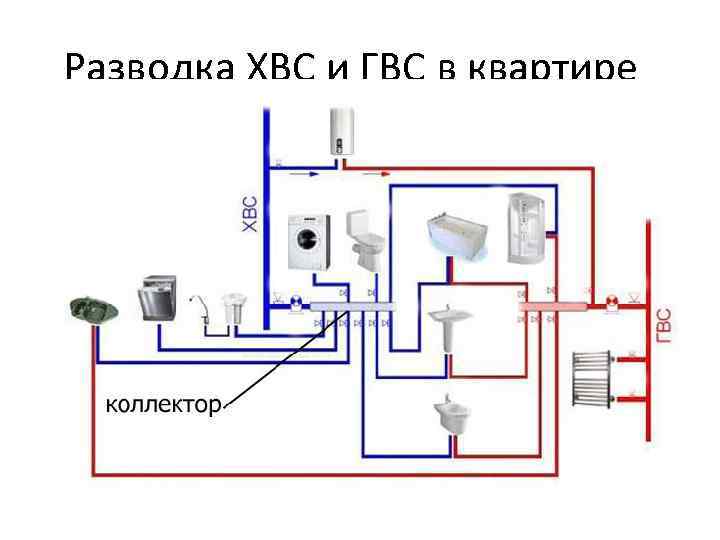

Разводка ХВС и ГВС в квартире

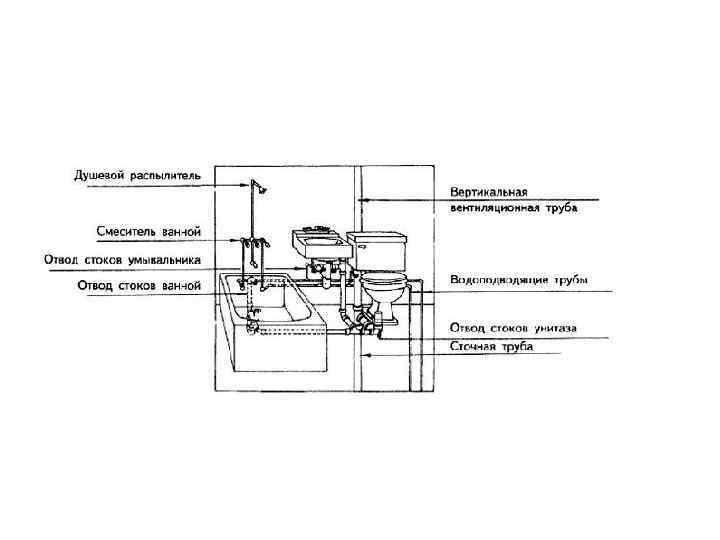

Разводка ХВС и ГВС в ванной, туалете

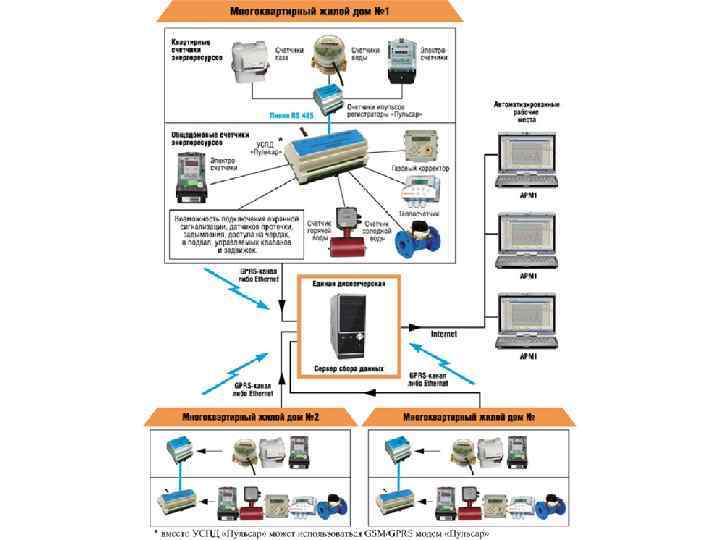

Централизованный общедомовой учет потребления горячей и холодной воды

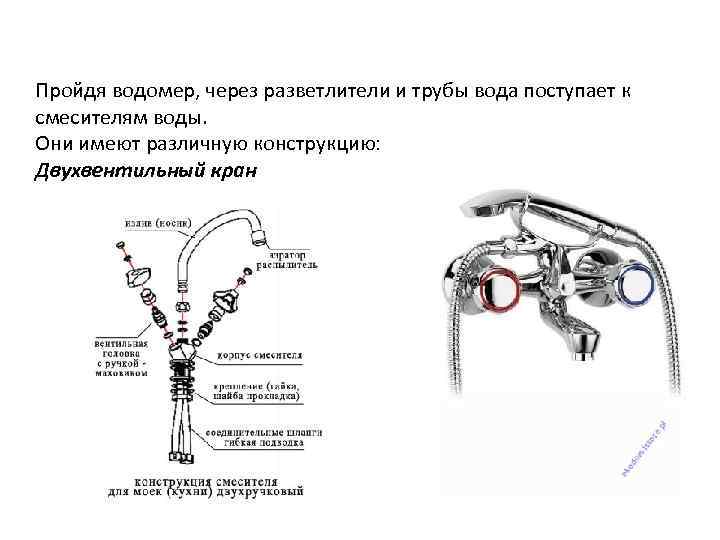

Пройдя водомер, через разветлители и трубы вода поступает к смесителям воды. Они имеют различную конструкцию: Двухвентильный кран

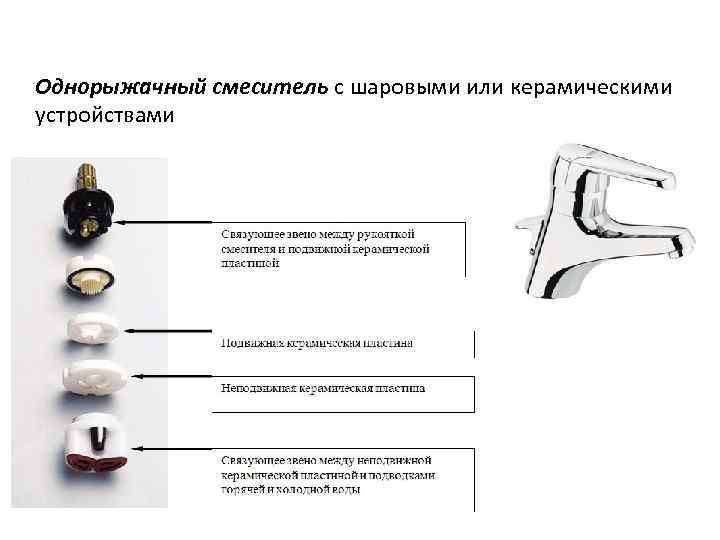

Однорыжачный смеситель с шаровыми или керамическими устройствами

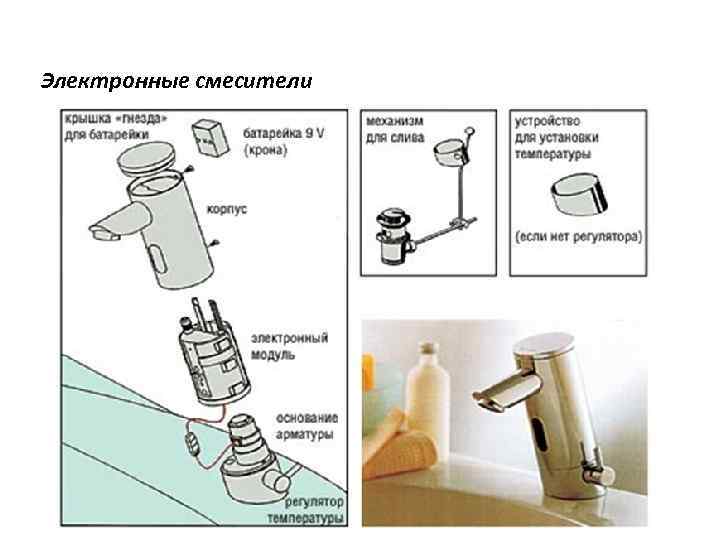

Электронные смесители

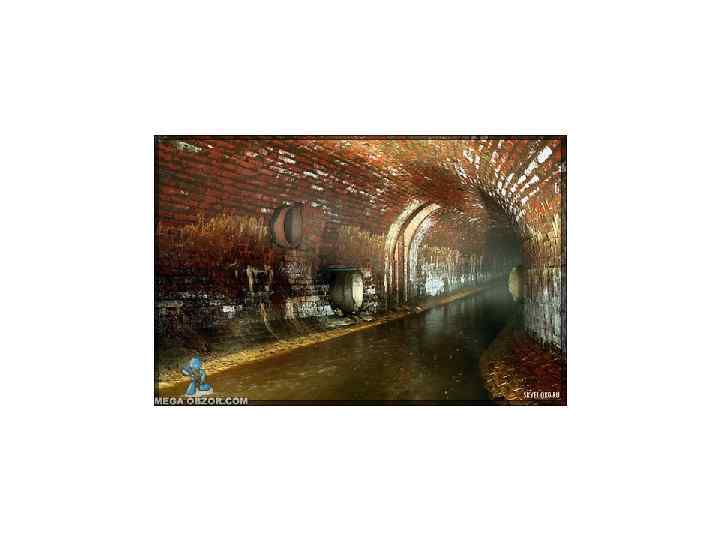

Канализация Использование водопровода в современных домах невозможно без канализации. Современные очистные сооружения обеспечивают полную биологическую очистку воды по технологической схеме. Некоторые станции имеют сооружения доочистки воды, которую затем используют промышленные предприятия.

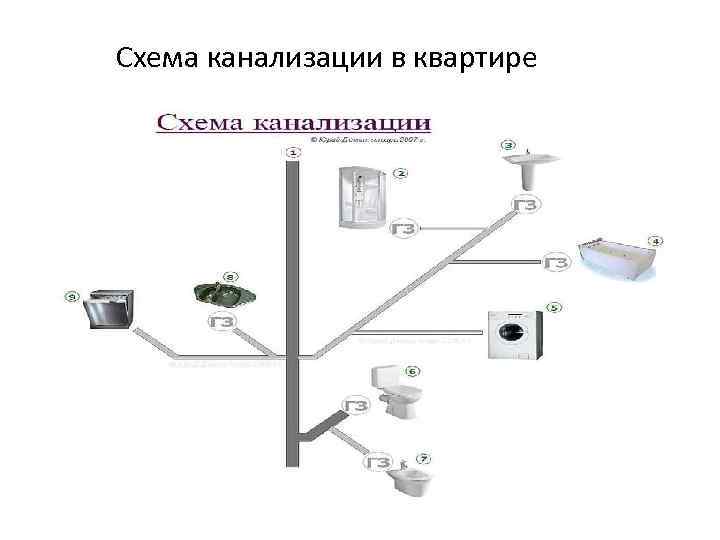

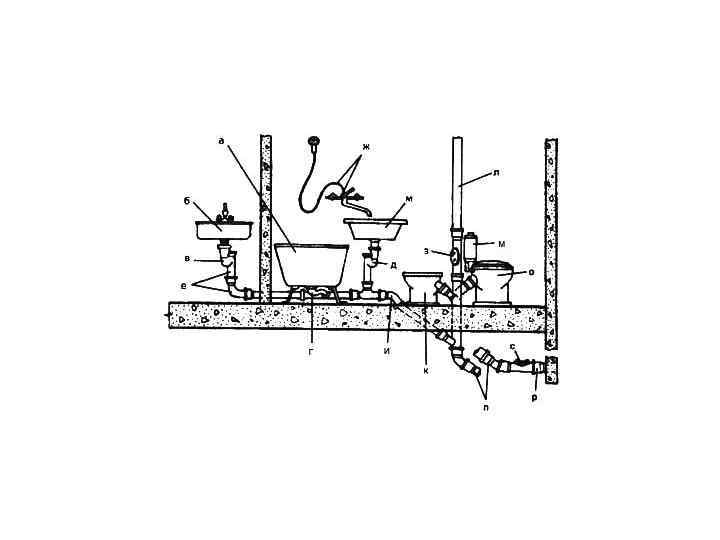

Схема канализации в квартире

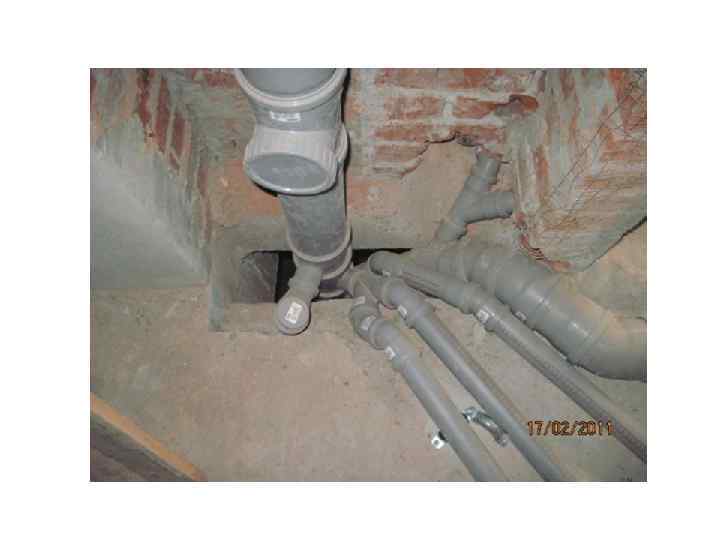

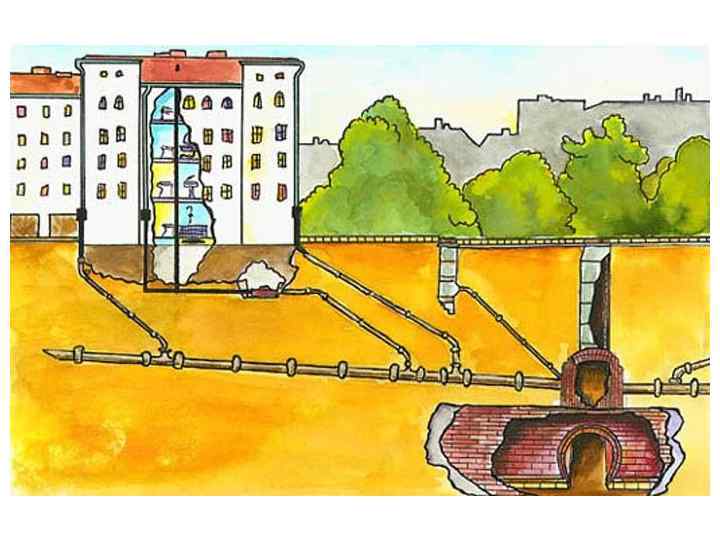

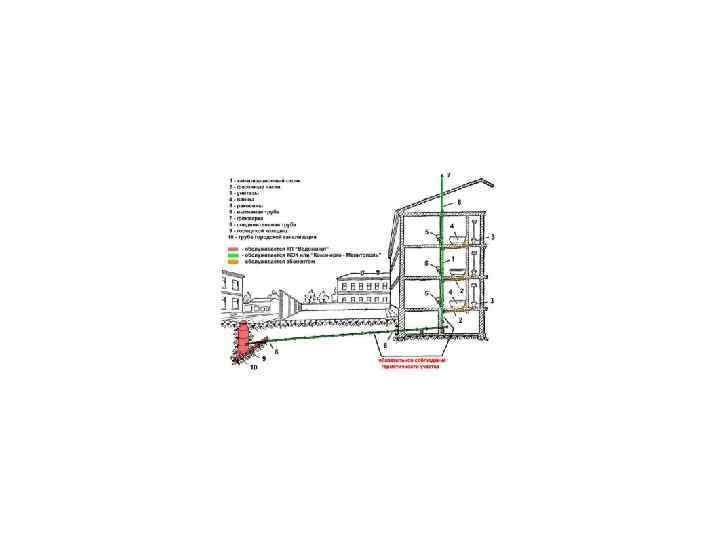

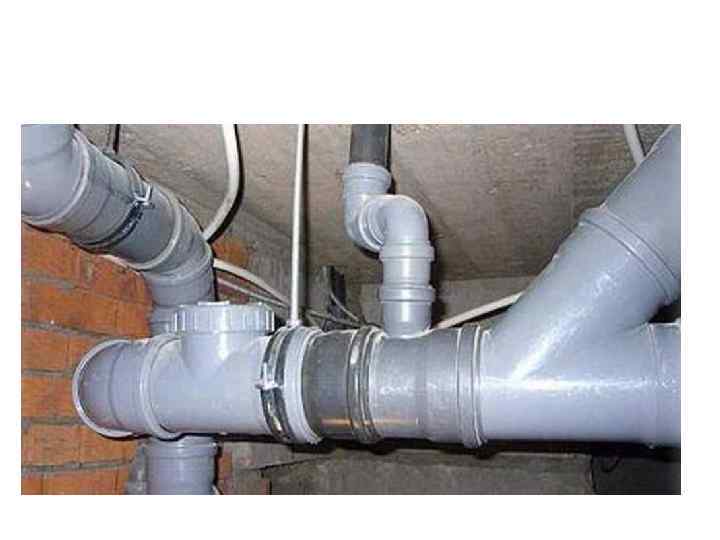

Схема канализации в доме

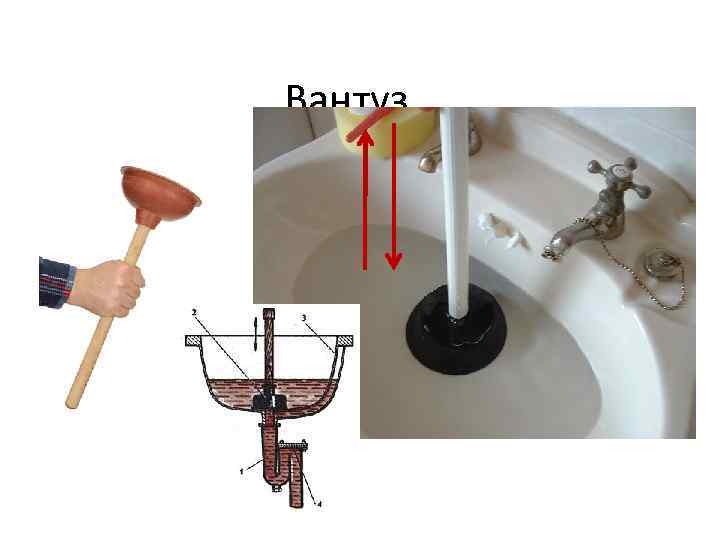

Вантуз

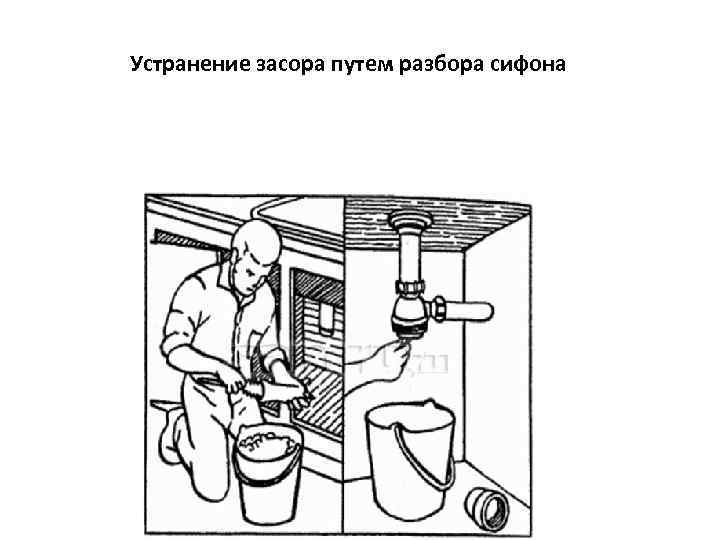

Устранение засора путем разбора сифона

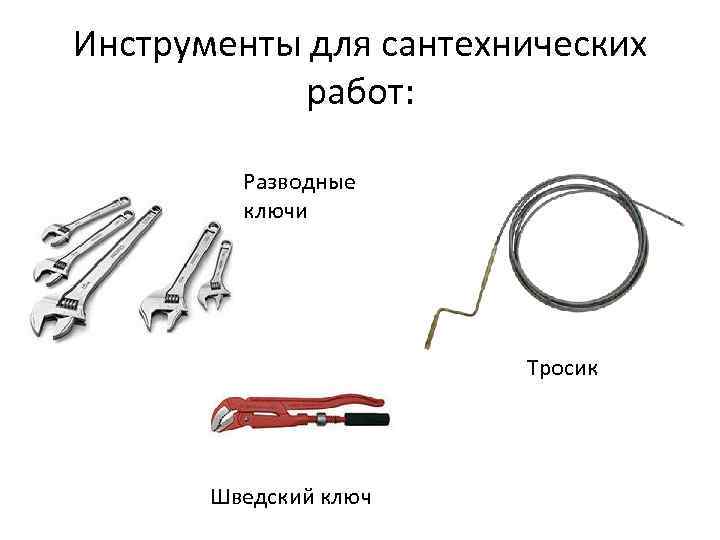

Инструменты для сантехнических работ: Разводные ключи Тросик Шведский ключ

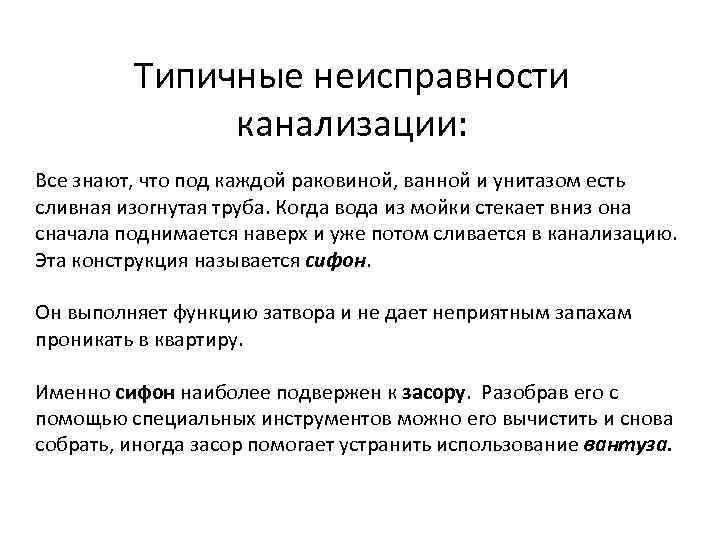

Типичные неисправности канализации: Все знают, что под каждой раковиной, ванной и унитазом есть сливная изогнутая труба. Когда вода из мойки стекает вниз она сначала поднимается наверх и уже потом сливается в канализацию. Эта конструкция называется сифон. Он выполняет функцию затвора и не дает неприятным запахам проникать в квартиру. Именно сифон наиболее подвержен к засору. Разобрав его с помощью специальных инструментов можно его вычистить и снова собрать, иногда засор помогает устранить использование вантуза.

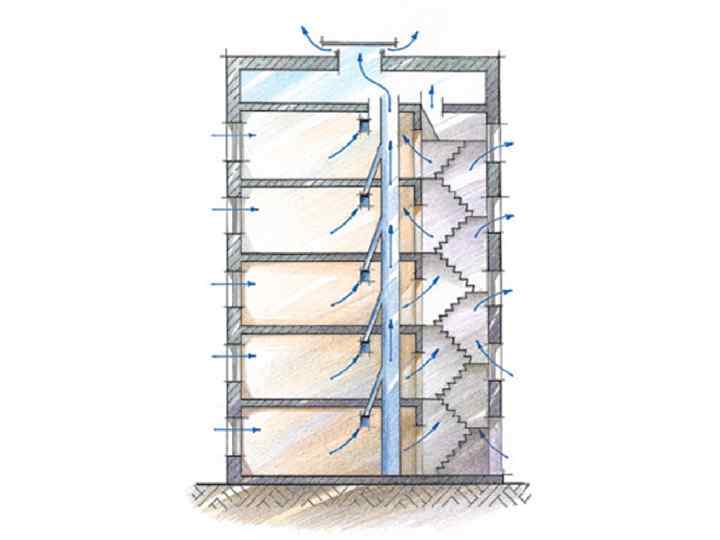

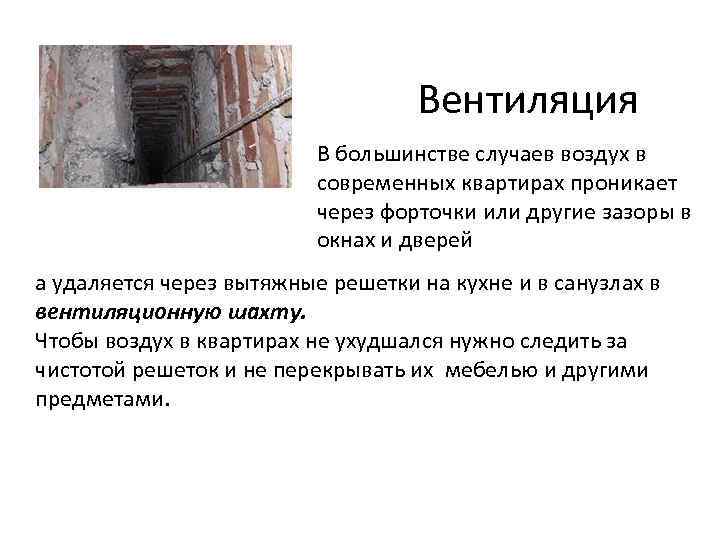

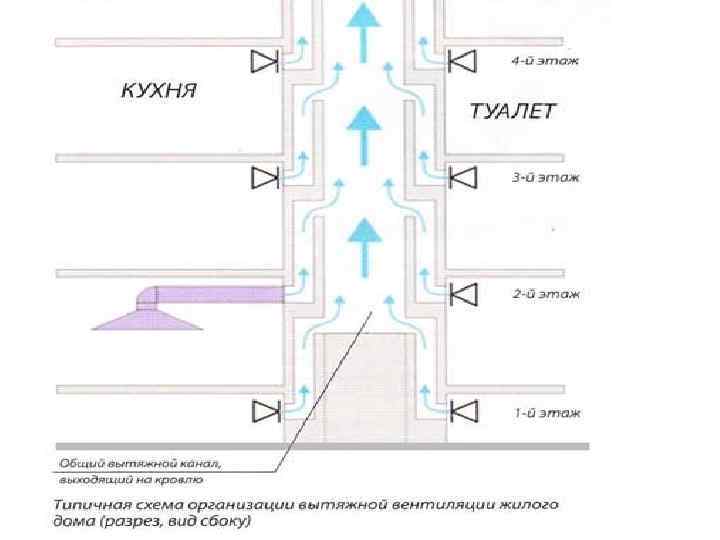

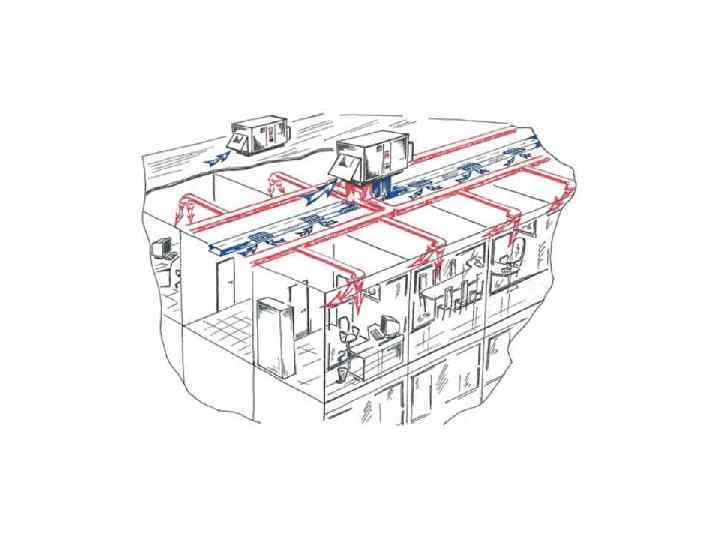

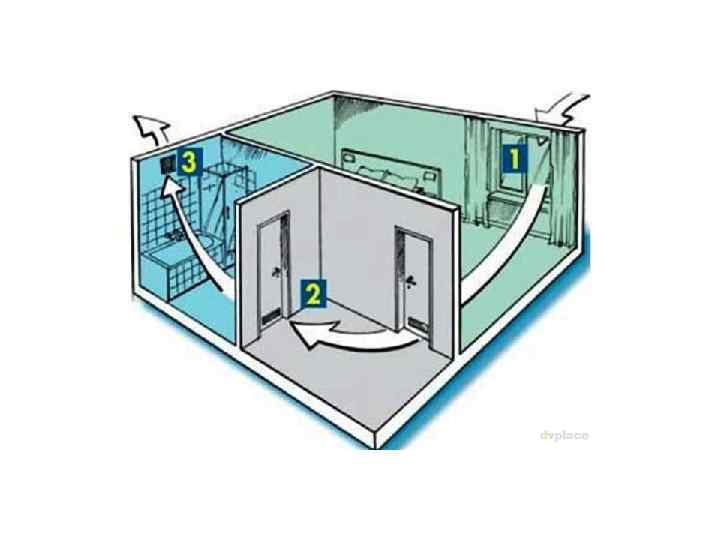

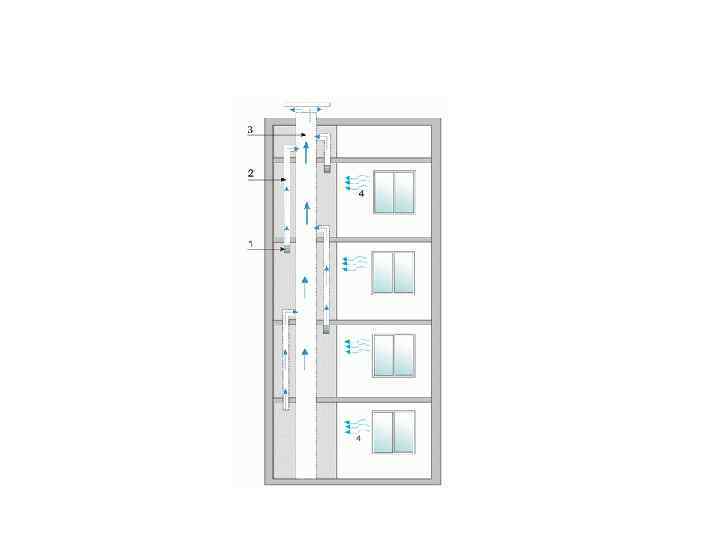

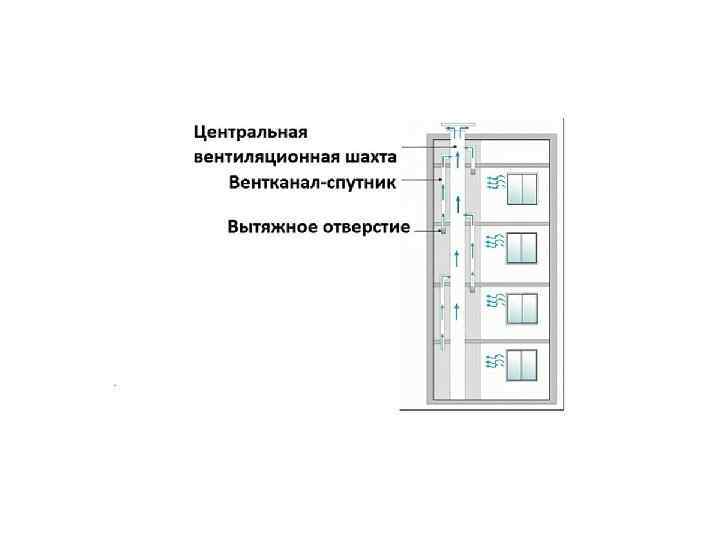

Вентиляция В большинстве случаев воздух в современных квартирах проникает через форточки или другие зазоры в окнах и дверей а удаляется через вытяжные решетки на кухне и в санузлах в вентиляционную шахту. Чтобы воздух в квартирах не ухудшался нужно следить за чистотой решеток и не перекрывать их мебелью и другими предметами.

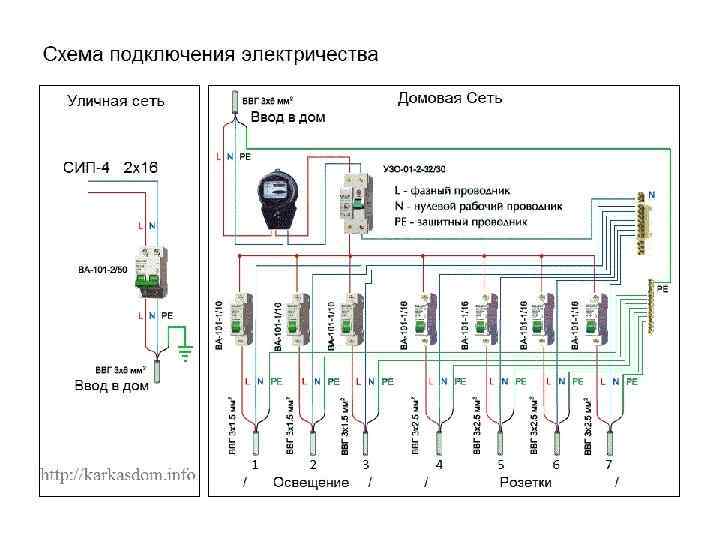

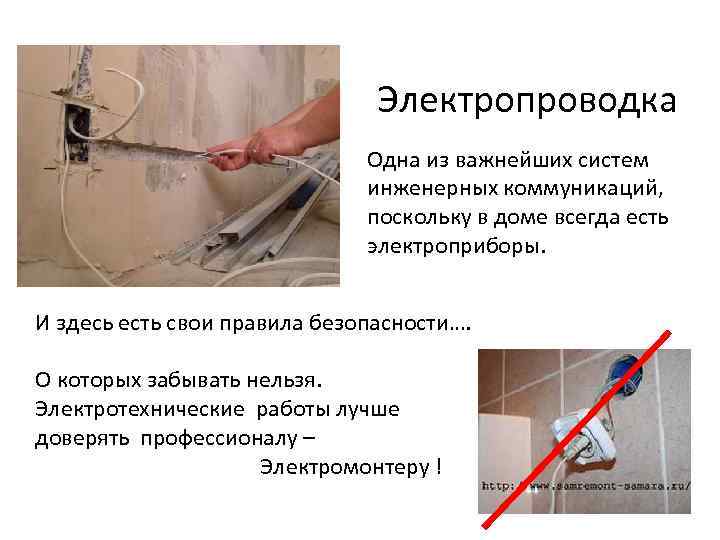

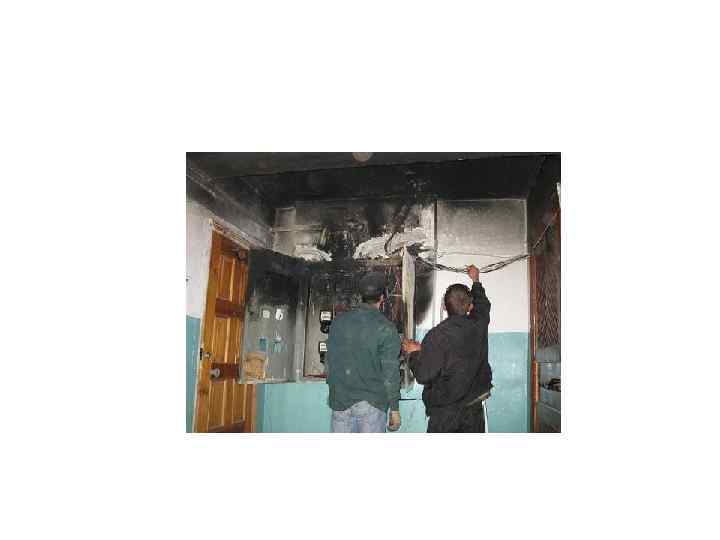

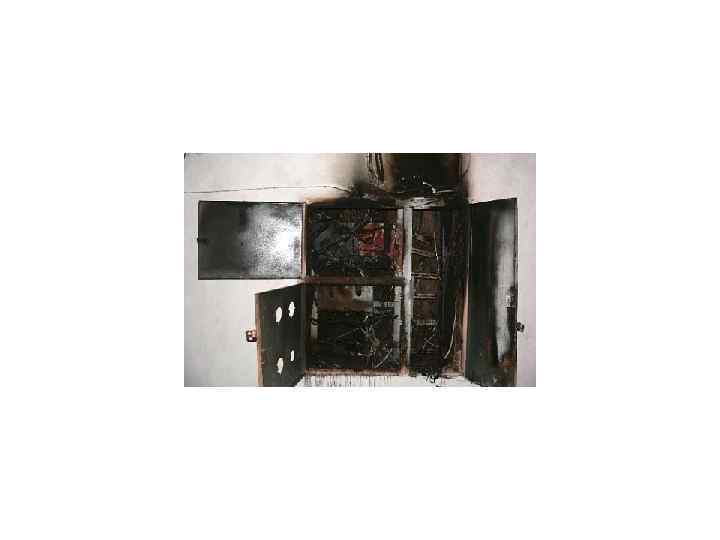

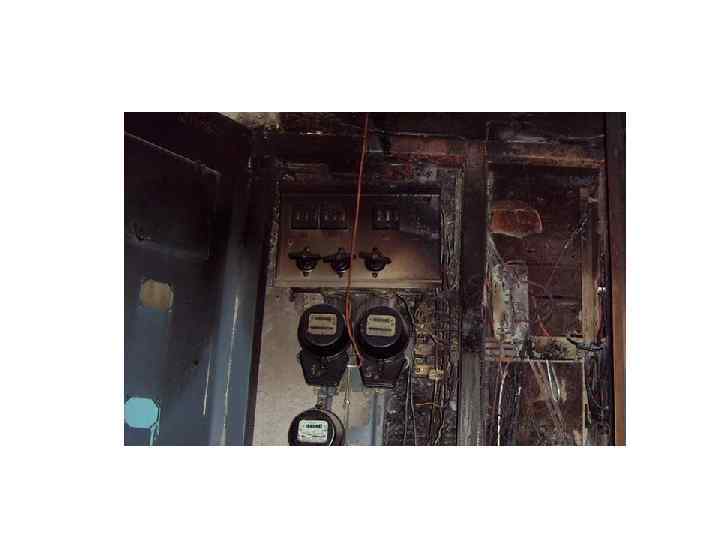

Электропроводка Одна из важнейших систем инженерных коммуникаций, поскольку в доме всегда есть электроприборы. И здесь есть свои правила безопасности…. О которых забывать нельзя. Электротехнические работы лучше доверять профессионалу – Электромонтеру !

Информационные коммуникации: • Телефонные линии. • Телевизионный кабель ( кабельного ТВ , спутникового ТВ). • Оптоволоконный кабель ( Интернет). • Радиотрансляционная линия. Линии охранной сигнализаци.

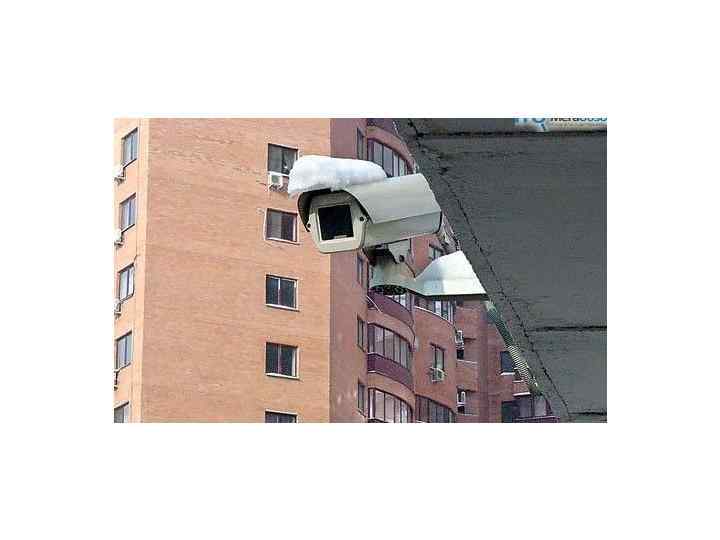

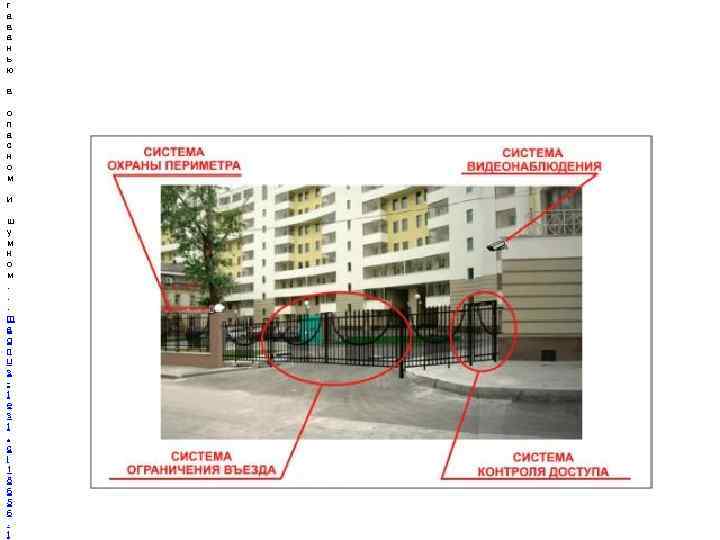

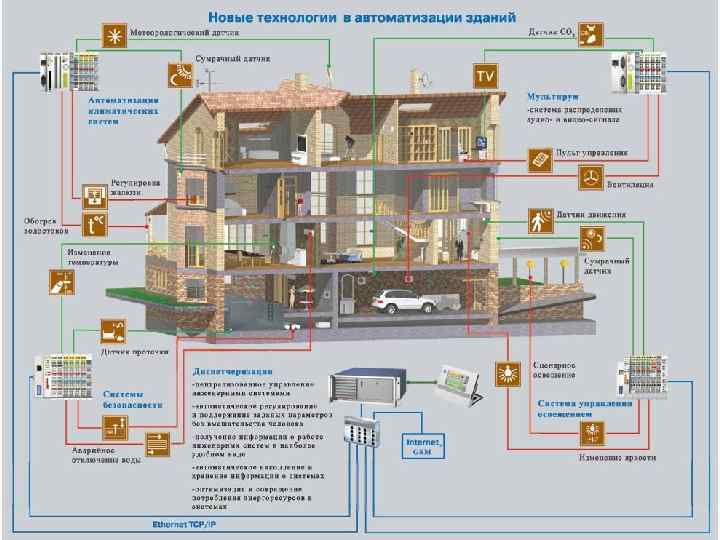

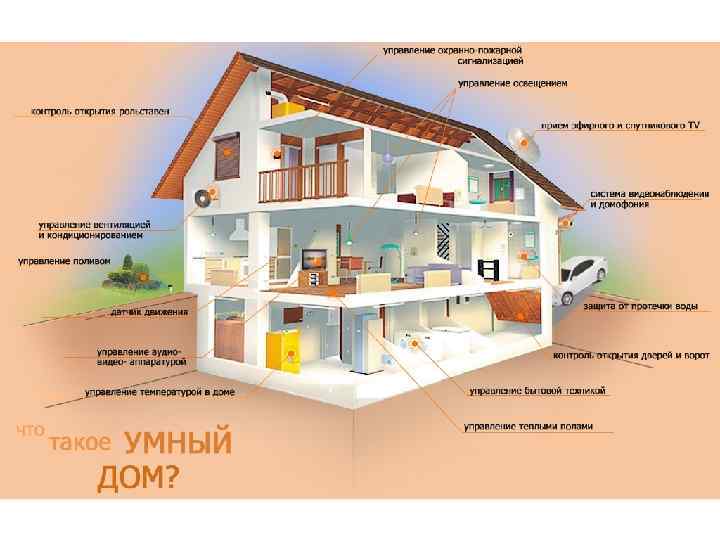

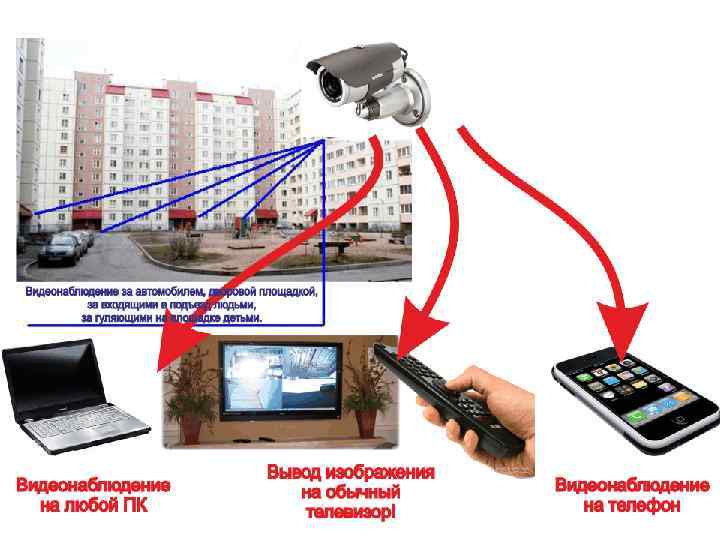

Системы безопасности: • Охранная сигнализация • Домофон • Пожарная сигнализация

г а в а н ь ю в о п а с н о м и ш у м н о м. . . m a g n u s t e s t. c l 1 8 6 5 6. t

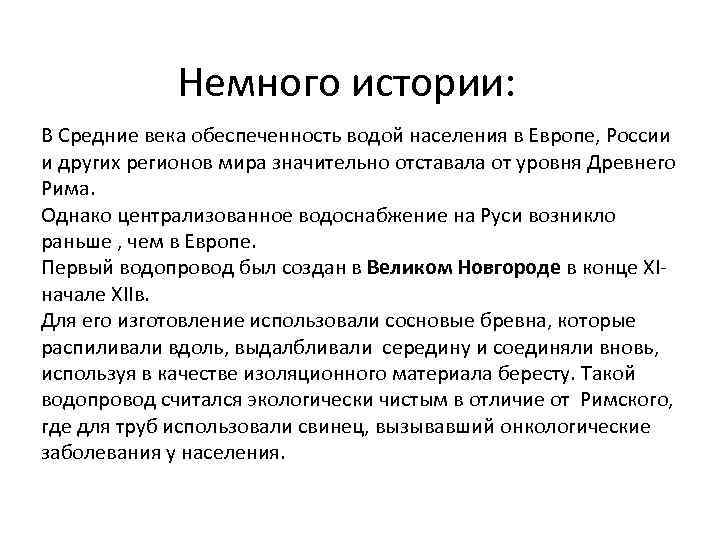

Немного истории: В Средние века обеспеченность водой населения в Европе, России и других регионов мира значительно отставала от уровня Древнего Рима. Однако централизованное водоснабжение на Руси возникло раньше , чем в Европе. Первый водопровод был создан в Великом Новгороде в конце XIначале XIIв. Для его изготовление использовали сосновые бревна, которые распиливали вдоль, выдалбливали середину и соединяли вновь, используя в качестве изоляционного материала бересту. Такой водопровод считался экологически чистым в отличие от Римского, где для труб использовали свинец, вызывавший онкологические заболевания у населения.
