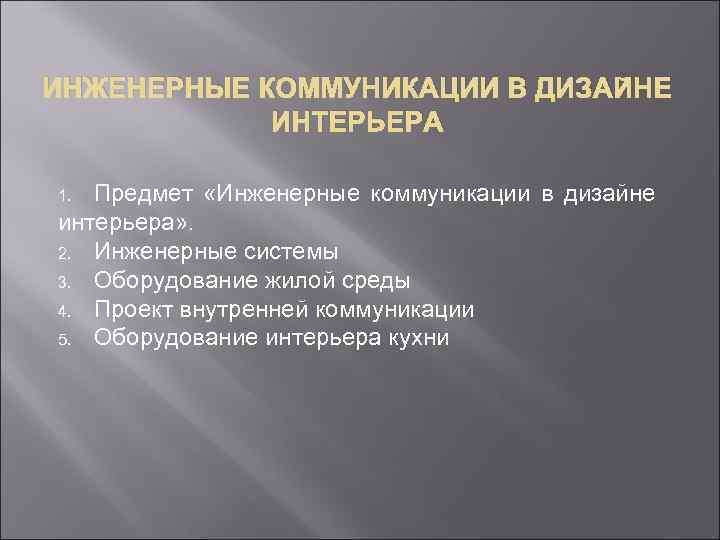

ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ В ДИЗАЙНЕ ИНТЕРЬЕРА Предмет «Инженерные коммуникации в дизайне интерьера» . 2. Инженерные системы 3. Оборудование жилой среды 4. Проект внутренней коммуникации 5. Оборудование интерьера кухни 1.

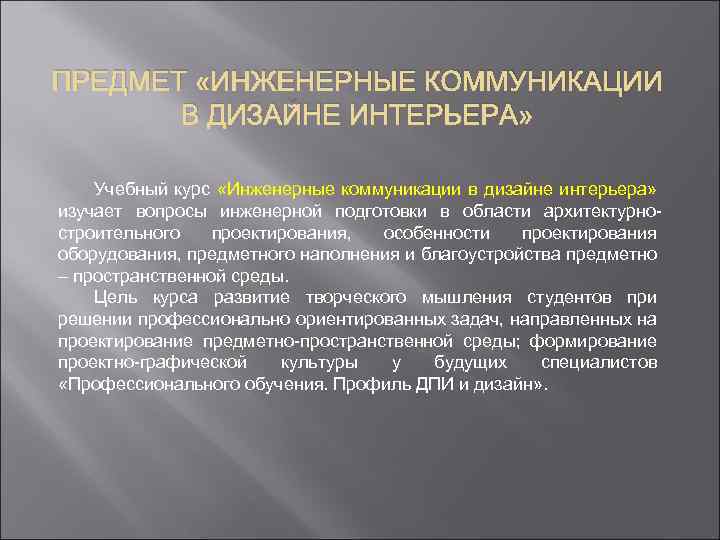

ПРЕДМЕТ «ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ В ДИЗАЙНЕ ИНТЕРЬЕРА» Учебный курс «Инженерные коммуникации в дизайне интерьера» изучает вопросы инженерной подготовки в области архитектурностроительного проектирования, особенности проектирования оборудования, предметного наполнения и благоустройства предметно – пространственной среды. Цель курса развитие творческого мышления студентов при решении профессионально ориентированных задач, направленных на проектирование предметно-пространственной среды; формирование проектно-графической культуры у будущих специалистов «Профессионального обучения. Профиль ДПИ и дизайн» .

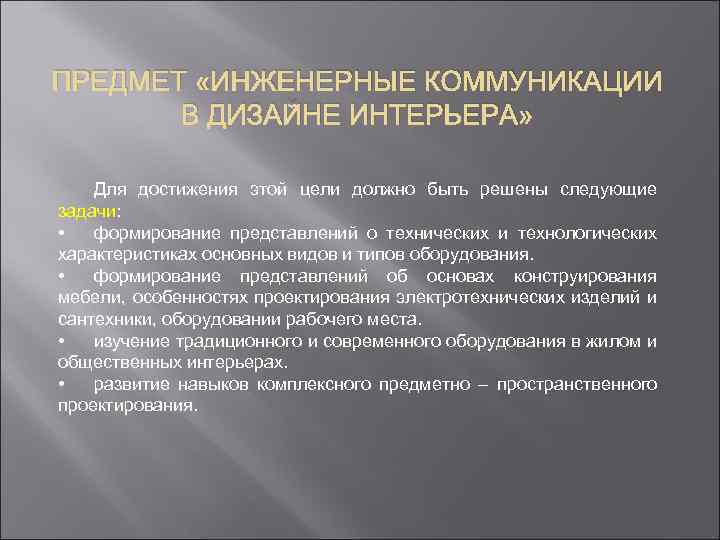

ПРЕДМЕТ «ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ В ДИЗАЙНЕ ИНТЕРЬЕРА» Для достижения этой цели должно быть решены следующие задачи: • формирование представлений о технических и технологических характеристиках основных видов и типов оборудования. • формирование представлений об основах конструирования мебели, особенностях проектирования электротехнических изделий и сантехники, оборудовании рабочего места. • изучение традиционного и современного оборудования в жилом и общественных интерьерах. • развитие навыков комплексного предметно – пространственного проектирования.

ПРЕДМЕТ «ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ В ДИЗАЙНЕ ИНТЕРЬЕРА» Для освоения теоретического материала предлагается задание «Оборудование интерьера кухни жилого помещения» . Основная цель выполнения учебного задания на проектирование – освоение методики проектной деятельности дизайнерапрофессионала. Для учебного проектирования объектом разработки может быть интерьер жилого помещения. Важным моментом является определение функционального назначения интерьера.

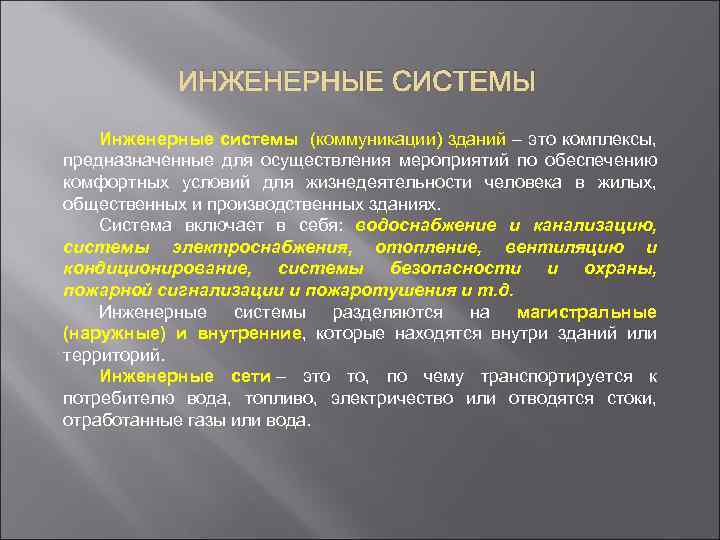

ИНЖЕНЕРНЫЕ СИСТЕМЫ Инженерные системы (коммуникации) зданий – это комплексы, предназначенные для осуществления мероприятий по обеспечению комфортных условий для жизнедеятельности человека в жилых, общественных и производственных зданиях. Система включает в себя: водоснабжение и канализацию, системы электроснабжения, отопление, вентиляцию и кондиционирование, системы безопасности и охраны, пожарной сигнализации и пожаротушения и т. д. Инженерные системы разделяются на магистральные (наружные) и внутренние, которые находятся внутри зданий или территорий. Инженерные сети – это то, по чему транспортируется к потребителю вода, топливо, электричество или отводятся стоки, отработанные газы или вода.

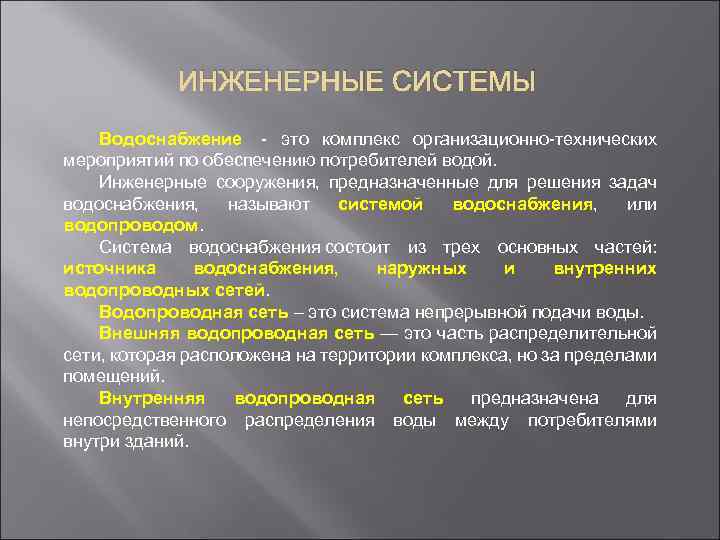

ИНЖЕНЕРНЫЕ СИСТЕМЫ Водоснабжение - это комплекс организационно-технических мероприятий по обеспечению потребителей водой. Инженерные сооружения, предназначенные для решения задач водоснабжения, называют системой водоснабжения, или водопроводом. Система водоснабжения состоит из трех основных частей: источника водоснабжения, наружных и внутренних водопроводных сетей. Водопроводная сеть – это система непрерывной подачи воды. Внешняя водопроводная сеть — это часть распределительной сети, которая расположена на территории комплекса, но за пределами помещений. Внутренняя водопроводная сеть предназначена для непосредственного распределения воды между потребителями внутри зданий.

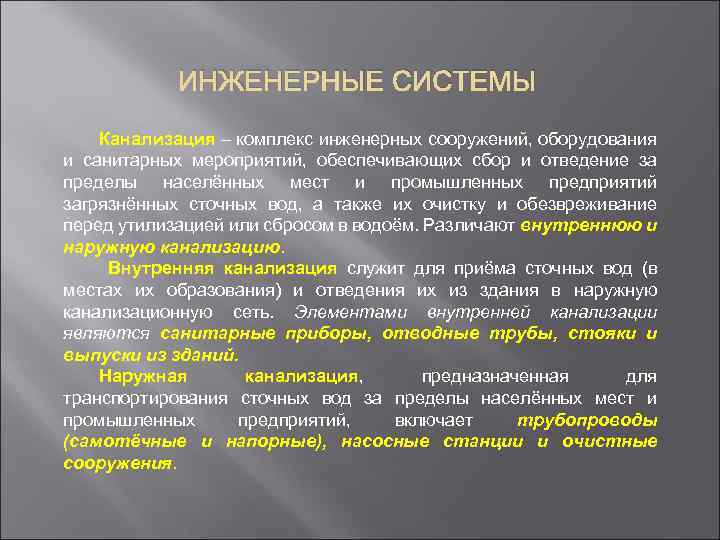

ИНЖЕНЕРНЫЕ СИСТЕМЫ Канализация – комплекс инженерных сооружений, оборудования и санитарных мероприятий, обеспечивающих сбор и отведение за пределы населённых мест и промышленных предприятий загрязнённых сточных вод, а также их очистку и обезвреживание перед утилизацией или сбросом в водоём. Различают внутреннюю и наружную канализацию. Внутренняя канализация служит для приёма сточных вод (в местах их образования) и отведения их из здания в наружную канализационную сеть. Элементами внутренней канализации являются санитарные приборы, отводные трубы, стояки и выпуски из зданий. Наружная канализация, предназначенная для транспортирования сточных вод за пределы населённых мест и промышленных предприятий, включает трубопроводы (самотёчные и напорные), насосные станции и очистные сооружения.

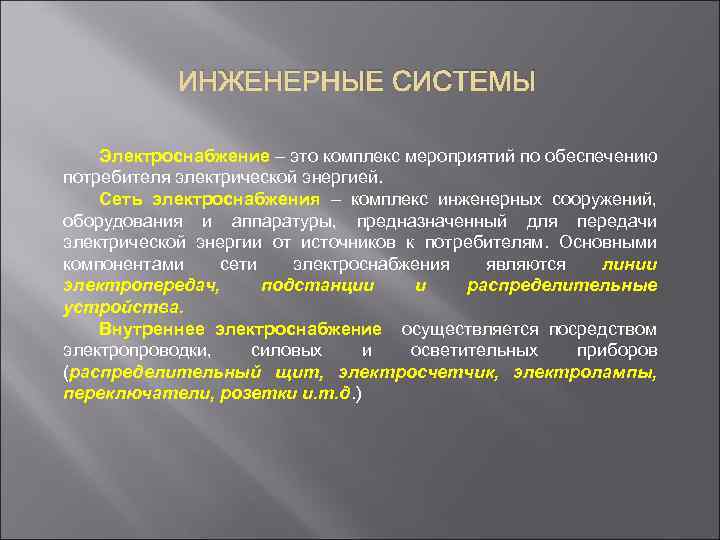

ИНЖЕНЕРНЫЕ СИСТЕМЫ Электроснабжение – это комплекс мероприятий по обеспечению потребителя электрической энергией. Сеть электроснабжения – комплекс инженерных сооружений, оборудования и аппаратуры, предназначенный для передачи электрической энергии от источников к потребителям. Основными компонентами сети электроснабжения являются линии электропередач, подстанции и распределительные устройства. Внутреннее электроснабжение осуществляется посредством электропроводки, силовых и осветительных приборов (распределительный щит, электросчетчик, электролампы, переключатели, розетки и. т. д. )

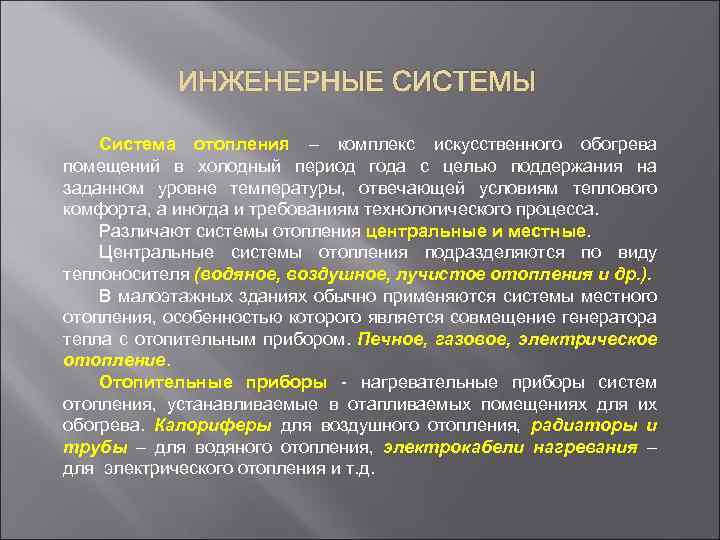

ИНЖЕНЕРНЫЕ СИСТЕМЫ Система отопления – комплекс искусственного обогрева помещений в холодный период года с целью поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта, а иногда и требованиям технологического процесса. Различают системы отопления центральные и местные. Центральные системы отопления подразделяются по виду теплоносителя (водяное, воздушное, лучистое отопления и др. ). В малоэтажных зданиях обычно применяются системы местного отопления, особенностью которого является совмещение генератора тепла с отопительным прибором. Печное, газовое, электрическое отопление. Отопительные приборы - нагревательные приборы систем отопления, устанавливаемые в отапливаемых помещениях для их обогрева. Калориферы для воздушного отопления, радиаторы и трубы – для водяного отопления, электрокабели нагревания – для электрического отопления и т. д.

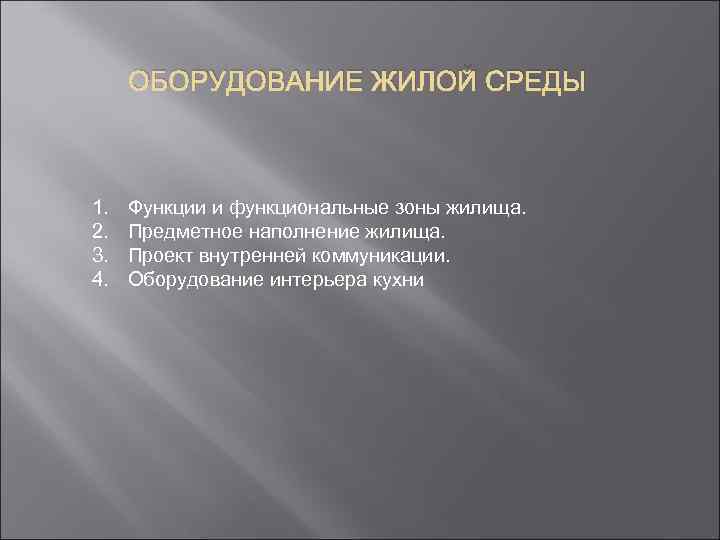

ОБОРУДОВАНИЕ ЖИЛОЙ СРЕДЫ 1. 2. 3. 4. Функции и функциональные зоны жилища. Предметное наполнение жилища. Проект внутренней коммуникации. Оборудование интерьера кухни

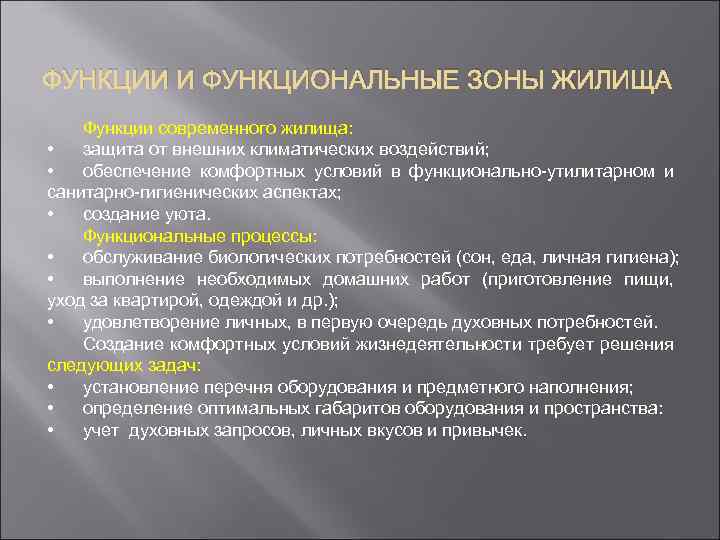

ФУНКЦИИ И ФУНКЦИОНАЛЬНЫЕ ЗОНЫ ЖИЛИЩА Функции современного жилища: • защита от внешних климатических воздействий; • обеспечение комфортных условий в функционально-утилитарном и санитарно-гигиенических аспектах; • создание уюта. Функциональные процессы: • обслуживание биологических потребностей (сон, еда, личная гигиена); • выполнение необходимых домашних работ (приготовление пищи, уход за квартирой, одеждой и др. ); • удовлетворение личных, в первую очередь духовных потребностей. Создание комфортных условий жизнедеятельности требует решения следующих задач: • установление перечня оборудования и предметного наполнения; • определение оптимальных габаритов оборудования и пространства: • учет духовных запросов, личных вкусов и привычек.

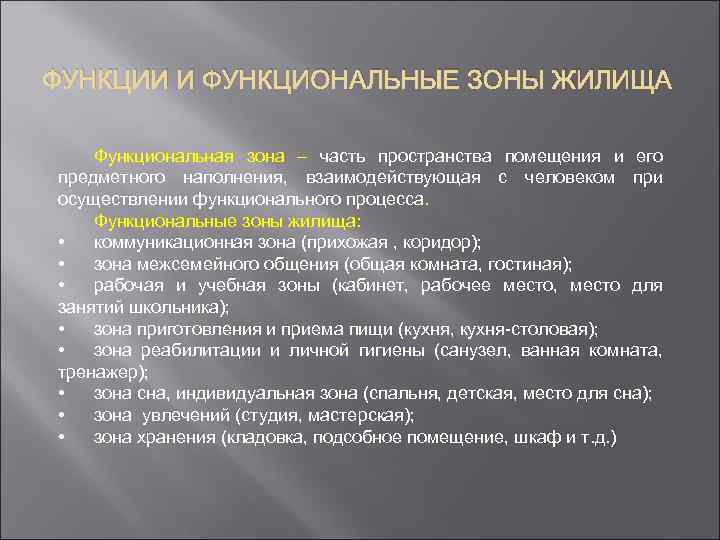

ФУНКЦИИ И ФУНКЦИОНАЛЬНЫЕ ЗОНЫ ЖИЛИЩА Функциональная зона – часть пространства помещения и его предметного наполнения, взаимодействующая с человеком при осуществлении функционального процесса. Функциональные зоны жилища: • коммуникационная зона (прихожая , коридор); • зона межсемейного общения (общая комната, гостиная); • рабочая и учебная зоны (кабинет, рабочее место, место для занятий школьника); • зона приготовления и приема пищи (кухня, кухня-столовая); • зона реабилитации и личной гигиены (санузел, ванная комната, тренажер); • зона сна, индивидуальная зона (спальня, детская, место для сна); • зона увлечений (студия, мастерская); • зона хранения (кладовка, подсобное помещение, шкаф и т. д. )

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ ЖИЛИЩА Предметное наполнение жилой среды определяется процессами, происходящими в функциональных зонах. Основные группы элементов наполнения жилой среды: • приборы, вещи, бытовые устройства; • встроенная и свободно стоящая мебель; • средства и системы визуальной информации; • санитарно-техническое оборудование; • светотехническое оборудование; • технологическое оборудование; • декоративные элементы среды.

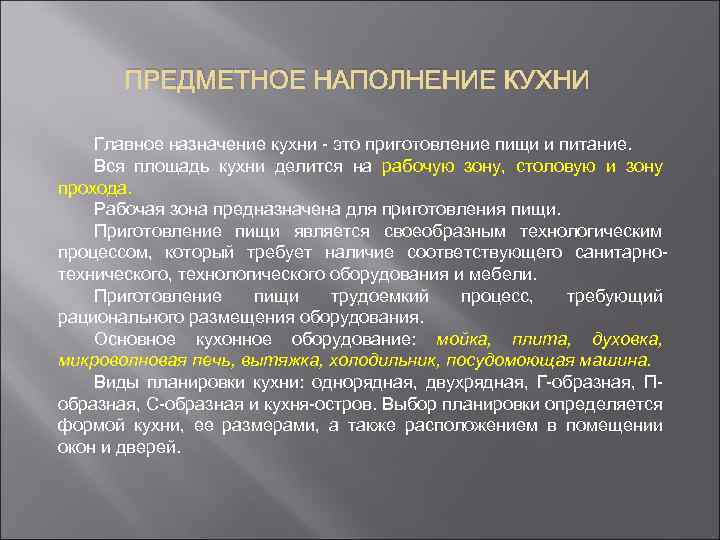

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Главное назначение кухни - это приготовление пищи и питание. Вся площадь кухни делится на рабочую зону, столовую и зону прохода. Рабочая зона предназначена для приготовления пищи. Приготовление пищи является своеобразным технологическим процессом, который требует наличие соответствующего санитарнотехнического, технологического оборудования и мебели. Приготовление пищи трудоемкий процесс, требующий рационального размещения оборудования. Основное кухонное оборудование: мойка, плита, духовка, микроволновая печь, вытяжка, холодильник, посудомоющая машина. Виды планировки кухни: однорядная, двухрядная, Г-образная, П- образная, С-образная и кухня-остров. Выбор планировки определяется формой кухни, ее размерами, а также расположением в помещении окон и дверей.

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Планировка: однорядная, двухрядная, Г - образная, П - образная, С - образная и кухня-остров.

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Основные функциональные размеры изделий кухонной мебели в метрах: Высота рабочей поверхности (H) – 0, 85 -0, 9 Высота дополнительной рабочей поверхности для работы сидя (H 1) – 0, 62 -0, 65 Расстояние от рабочей поверхности шкафа-стола до любого элемента настенного оборудования (H 2) не менее – 0, 45 Расстояние от пола до верхней полки навесного шкафа (H 3), не более – 1, 9 Высота основания (H 4), не менее – 0, 1 Глубина рабочей поверхности шкафастола (B) – 0, 6 Глубина навесного шкафа (B 1) – 0, 3 Заглубление основания по фасадной поверхности шкафа (B 2), не менее – 0, 05.

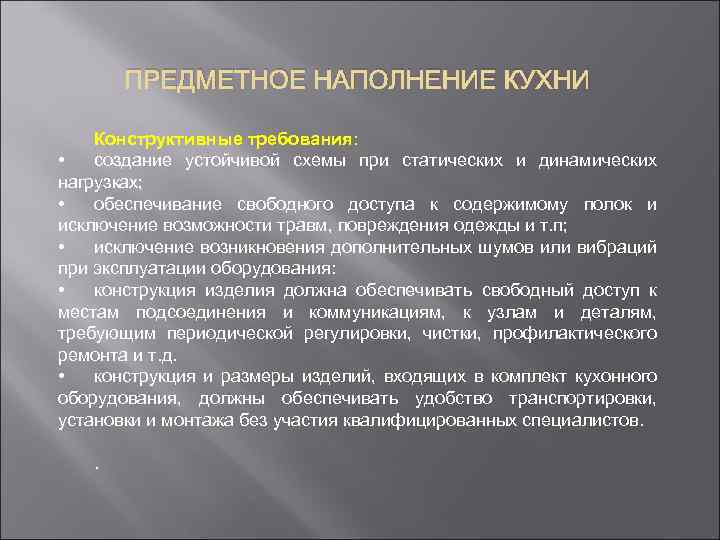

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Конструктивные требования: • создание устойчивой схемы при статических и динамических нагрузках; • обеспечивание свободного доступа к содержимому полок и исключение возможности травм, повреждения одежды и т. п; • исключение возникновения дополнительных шумов или вибраций при эксплуатации оборудования: • конструкция изделия должна обеспечивать свободный доступ к местам подсоединения и коммуникациям, к узлам и деталям, требующим периодической регулировки, чистки, профилактического ремонта и т. д. • конструкция и размеры изделий, входящих в комплект кухонного оборудования, должны обеспечивать удобство транспортировки, установки и монтажа без участия квалифицированных специалистов. .

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Современная кухня должна быть оборудована необходимым набором мебели и бытовой техники для создания максимально комфортных условий во время приготовления пищи, а также ее приема. Правильное размещение кухонного оборудования во многом облегчает труд хозяйки. Технология приготовления пищи включает следующие основные операции и их определенную последовательность: хранение продуктов, их чистку и сортировку, мойку, разделку, приготовление пищи на плите, сервировку обеденного стола. Расположение кухонного оборудования должно отвечать этой технологической схеме с тем, чтобы каждому процессу соответствовал участок рабочей поверхности столов, мойки, плиты. Рабочая плоскость в одном уровне, без перерывов и неровностей, облегчает труд, позволяет быстро и легко передвигать по ней все предметы, даже тяжелые, горячие или скользкие.

ПРЕДМЕТНОЕ НАПОЛНЕНИЕ КУХНИ Освещение кухни может состоять из общего светильника и местного освещения над рабочими столами. Источники общего света можно разместить под потолком и над обеденным столом. Местные источники света можно располагать под навесными шкафами - в этом случае днища шкафчиков выполняют роль защитного козырька и свет не попадает в глаза работающего, освещая только его руки и стол. Для устройства местного освещения удобно использовать лампы дневного света - люминесцентные трубки теплого света.

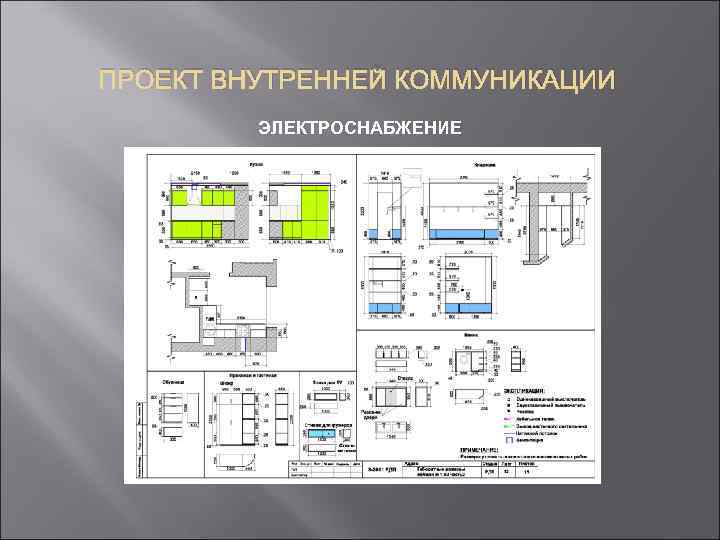

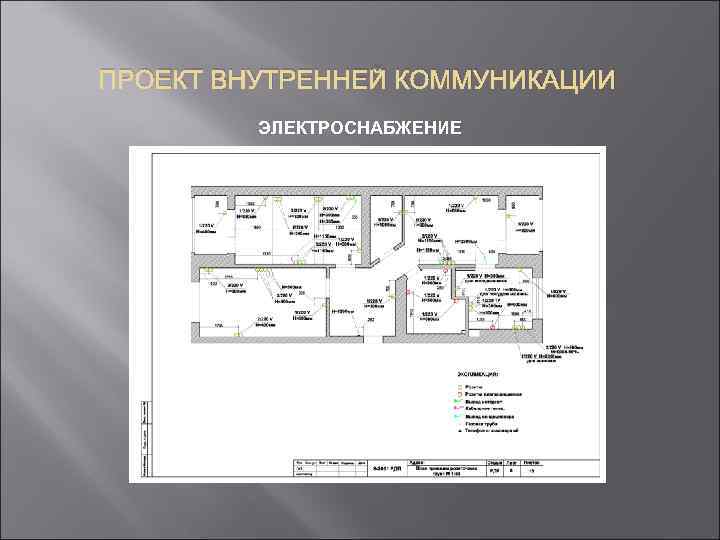

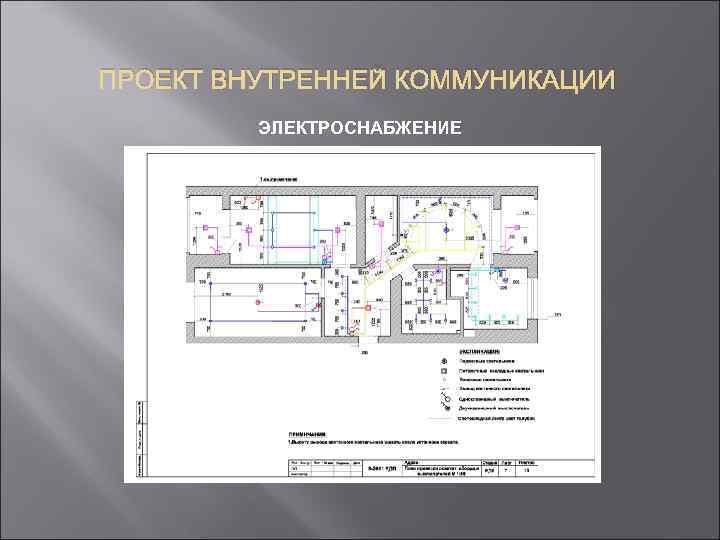

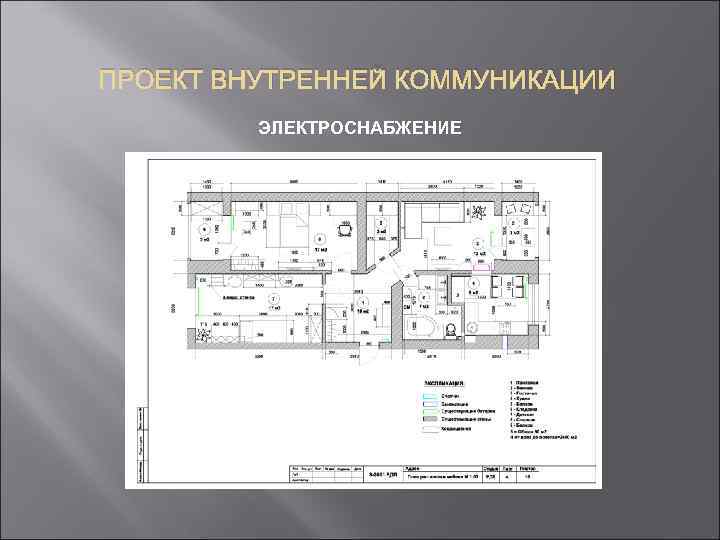

ПРОЕКТ ВНУТРЕННЕЙ КОММУНИКАЦИИ ЭЛЕКТРОСНАБЖЕНИЕ

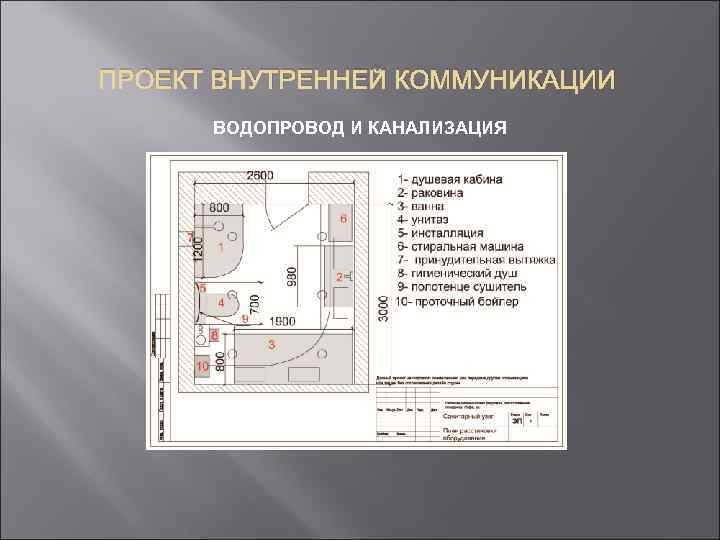

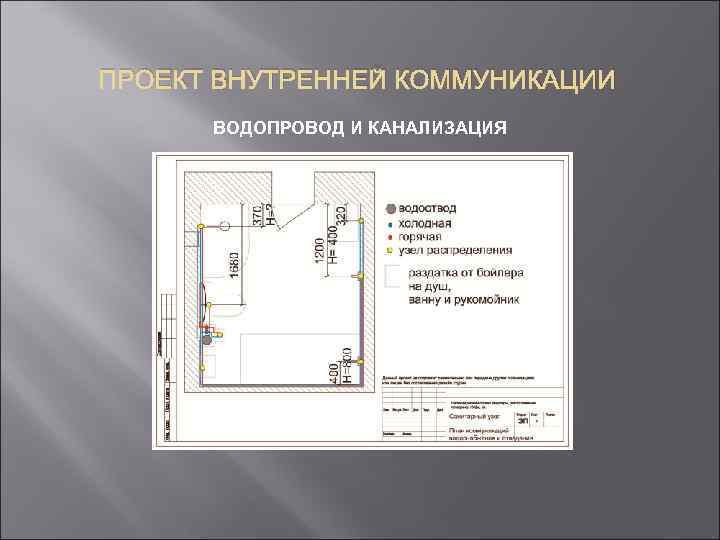

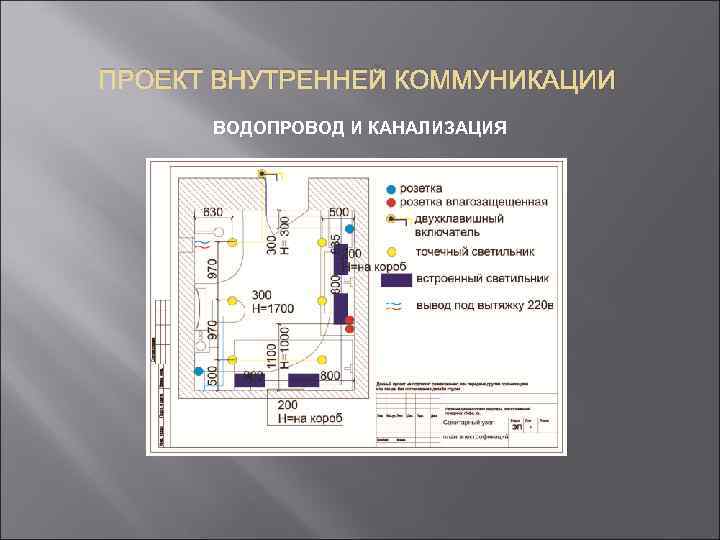

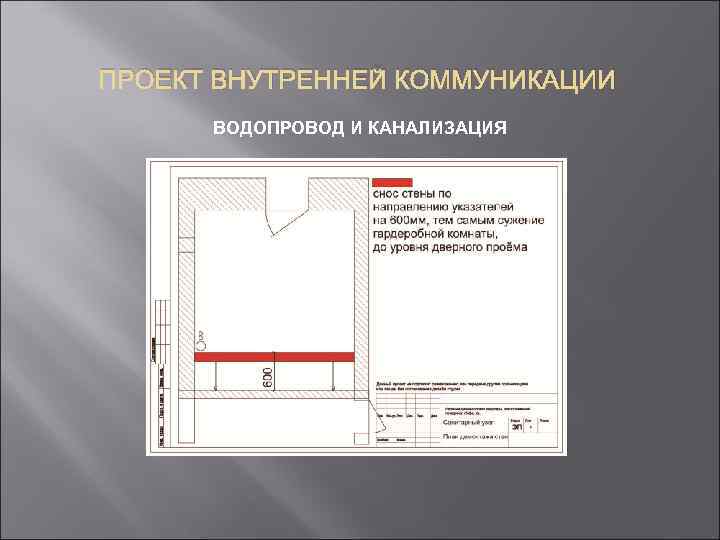

ПРОЕКТ ВНУТРЕННЕЙ КОММУНИКАЦИИ ВОДОПРОВОД И КАНАЛИЗАЦИЯ

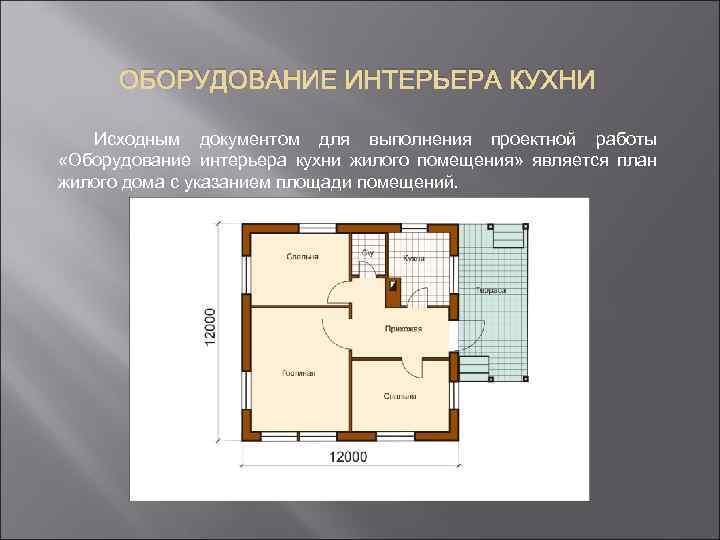

ОБОРУДОВАНИЕ ИНТЕРЬЕРА КУХНИ Исходным документом для выполнения проектной работы «Оборудование интерьера кухни жилого помещения» является план жилого дома с указанием площади помещений.

ОБОРУДОВАНИЕ ИНТЕРЬЕРА КУХНИ Задание 1. Выполнение обмерного чертежа здания.

ОБОРУДОВАНИЕ ИНТЕРЬЕРА КУХНИ Задание 2. Выполнение принципиальной схемы сетей освещения и электроснабжения здания.

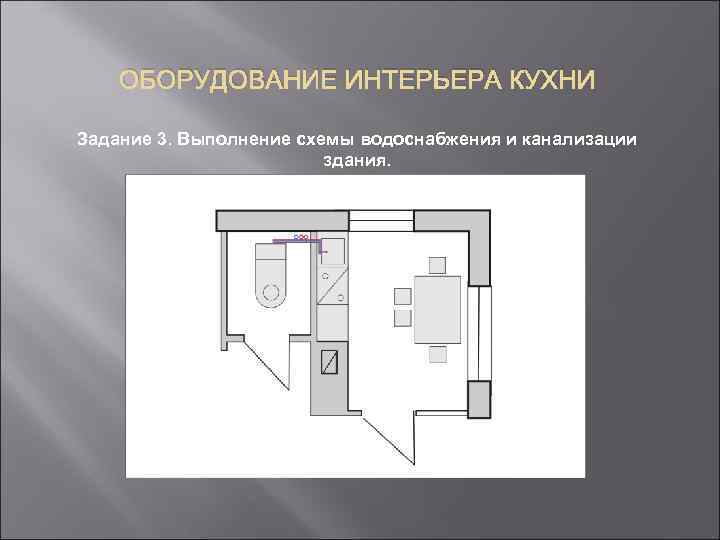

ОБОРУДОВАНИЕ ИНТЕРЬЕРА КУХНИ Задание 3. Выполнение схемы водоснабжения и канализации здания.

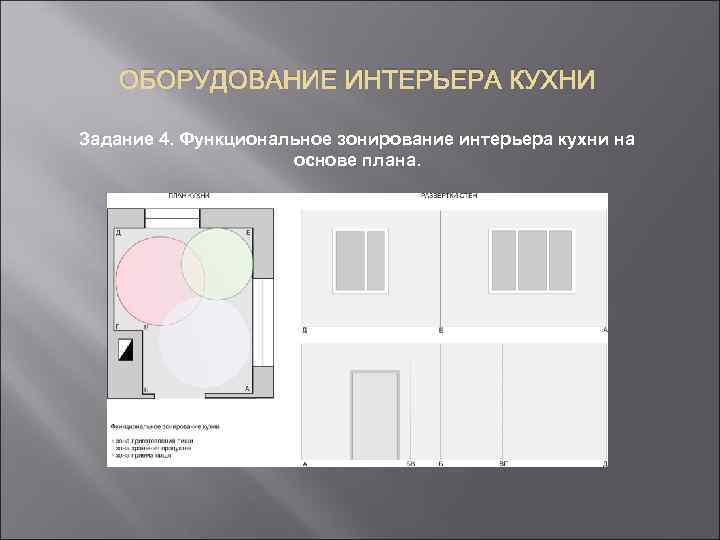

ОБОРУДОВАНИЕ ИНТЕРЬЕРА КУХНИ Задание 4. Функциональное зонирование интерьера кухни на основе плана.
