Инженерная защита атмосферы и гидросферы Разработка: Дроздова Т. И. Мурзин И. С. Черных А. В.

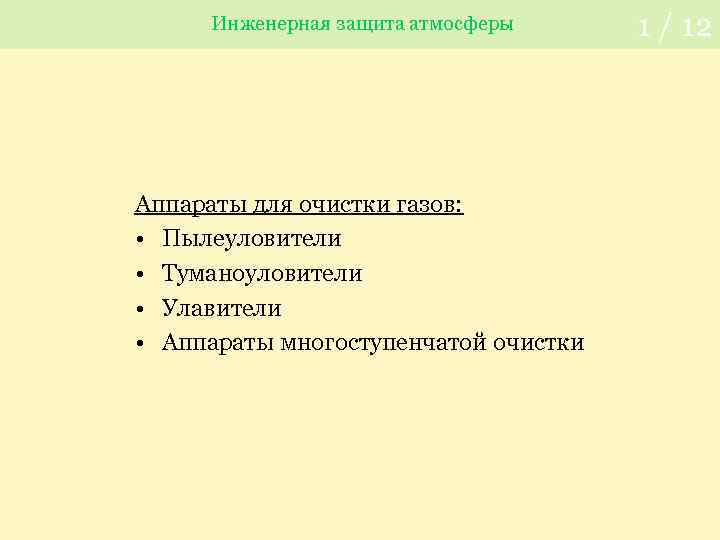

Инженерная защита атмосферы Аппараты для очистки газов: • Пылеуловители • Туманоуловители • Улавители • Аппараты многоступенчатой очистки 1 / 12
Инженерная защита атмосферы Методы очистки выбросов от газообразных примесей: Абсорция – поглощение газов жидкостью 1 – насадка подвижная 2 – разбрызгиватель Хемосорбция – погложение газов твердыми и жидкими поглотителями 1 – ороситель 2, 5 – опорные решетки 4, 6 – кольца, делящие рабочую зону между 2 и 5 находится подвижная насадка (шары и др. ) 2 / 12

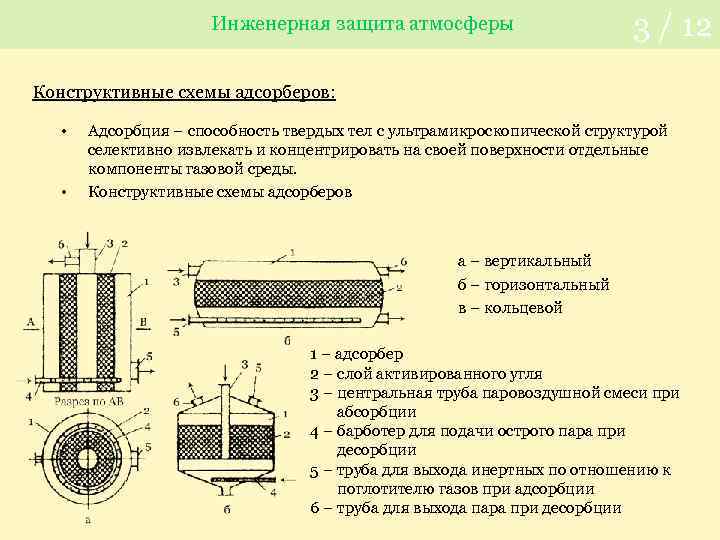

Инженерная защита атмосферы 3 / 12 Конструктивные схемы адсорберов: • • Адсорбция – способность твердых тел с ультрамикроскопической структурой селективно извлекать и концентрировать на своей поверхности отдельные компоненты газовой среды. Конструктивные схемы адсорберов а – вертикальный б – горизонтальный в – кольцевой 1 – адсорбер 2 – слой активированного угля 3 – центральная труба паровоздушной смеси при абсорбции 4 – барботер для подачи острого пара при десорбции 5 – труба для выхода инертных по отношению к поглотителю газов при адсорбции 6 – труба для выхода пара при десорбции

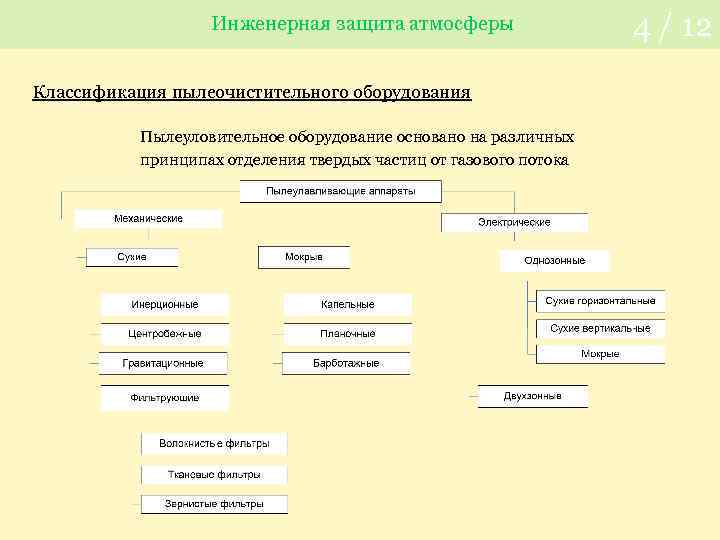

Инженерная защита атмосферы Классификация пылеочистительного оборудования Пылеуловительное оборудование основано на различных принципах отделения твердых частиц от газового потока 4 / 12

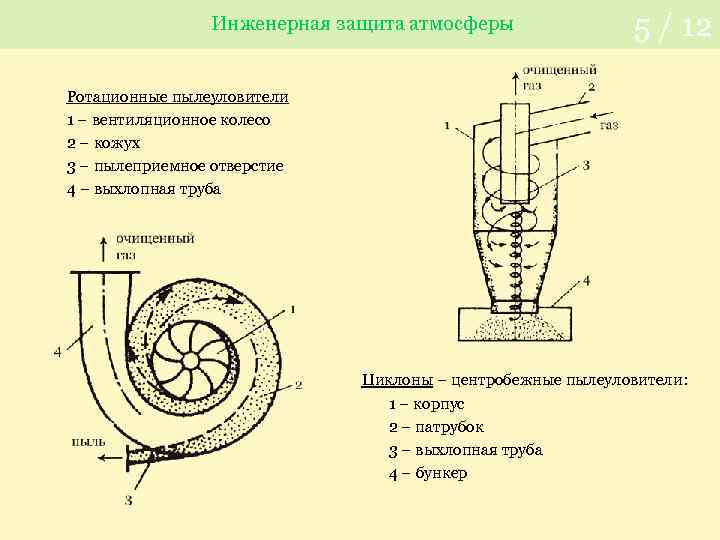

Инженерная защита атмосферы 5 / 12 Ротационные пылеуловители 1 – вентиляционное колесо 2 – кожух 3 – пылеприемное отверстие 4 – выхлопная труба Циклоны – центробежные пылеуловители: 1 – корпус 2 – патрубок 3 – выхлопная труба 4 – бункер

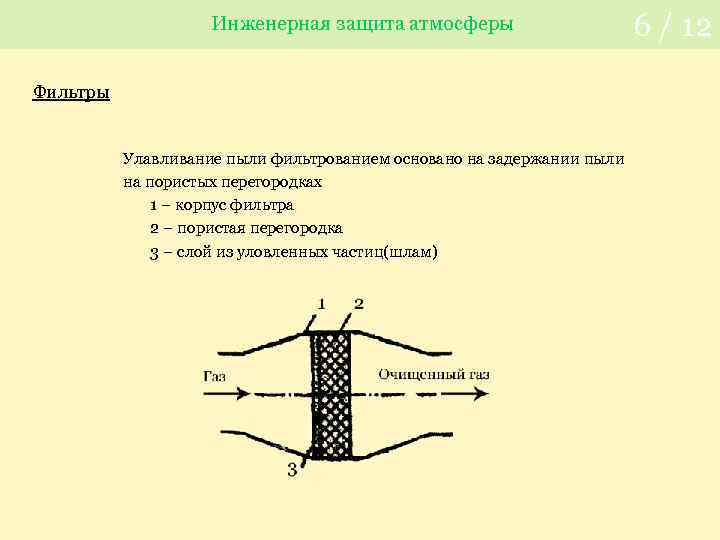

Инженерная защита атмосферы Фильтры Улавливание пыли фильтрованием основано на задержании пыли на пористых перегородках 1 – корпус фильтра 2 – пористая перегородка 3 – слой из уловленных частиц(шлам) 6 / 12
Инженерная защита атмосферы Схема вентиляционной установки 1 – аспирирующее оборудование 2 – воздухопровод 3 – пылеоделитель 4 – вентилятор 7 / 12

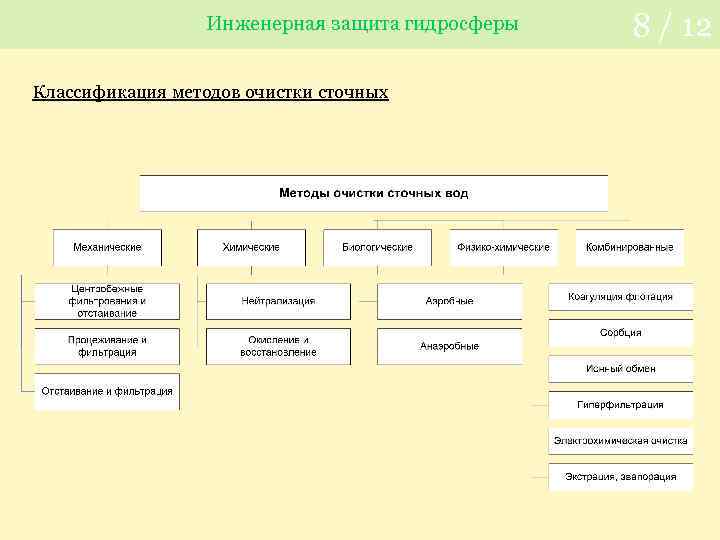

Инженерная защита гидросферы Классификация методов очистки сточных 8 / 12

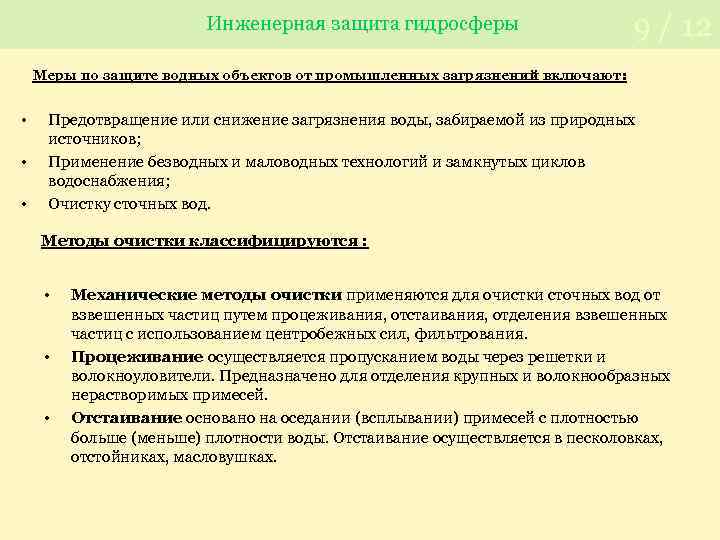

Инженерная защита гидросферы 9 / 12 Меры по защите водных объектов от промышленных загрязнений включают: • • • Предотвращение или снижение загрязнения воды, забираемой из природных источников; Применение безводных и маловодных технологий и замкнутых циклов водоснабжения; Очистку сточных вод. Методы очистки классифицируются : • • • Механические методы очистки применяются для очистки сточных вод от взвешенных частиц путем процеживания, отстаивания, отделения взвешенных частиц с использованием центробежных сил, фильтрования. Процеживание осуществляется пропусканием воды через решетки и волокноуловители. Предназначено для отделения крупных и волокнообразных нерастворимых примесей. Отстаивание основано на оседании (всплывании) примесей с плотностью больше (меньше) плотности воды. Отстаивание осуществляется в песколовках, отстойниках, масловушках.
Инженерная защита гидросферы ОТСТАИВАНИЕ • Отстаивание основано на оседании (всплывании) примесей с плотностью больше (меньше) плотности воды. Отстаивание осуществляется в песколовках, отстойниках, маслоловушках. Схема вертикального отстойника 5 – трубопровод (поступают стоки) 3 – кольцевой водосборник (чистая вода) 2 – перегородка 1 – отвод очищенной воды 8 – шламосборник 7 – кольцо разделительное
Инженерная защита гидросферы 10 / 12 Фильтры применяются для очистки сточных вод от мелкодисперсных твердых примесей. Схема каркасно-насыпного фильтра 1 – Слой гравия 2 – Перфорированное днище 3 – Перфорированный трубопровод 4 – Продувка сжатого воздуха 5, 6 – Фильтрующий материал 7 – Вентель для обратной промывки 8 – Отвод чистой воды
Инженерная защита гидросферы Физико-химические методы • Флорация – всплывание маслопродуктов при обволакивании их частиц пузырьками воздуха • Экстрация – основана на перераспределении примесей двух взаимнонерастворимых жидкостей • Нейтрализация – выделение из стоков кислот, щелочей • Сорбция – поглощение примесей в стоках на сорбент (уголь, зола, торф, опилки и др) 11 / 12

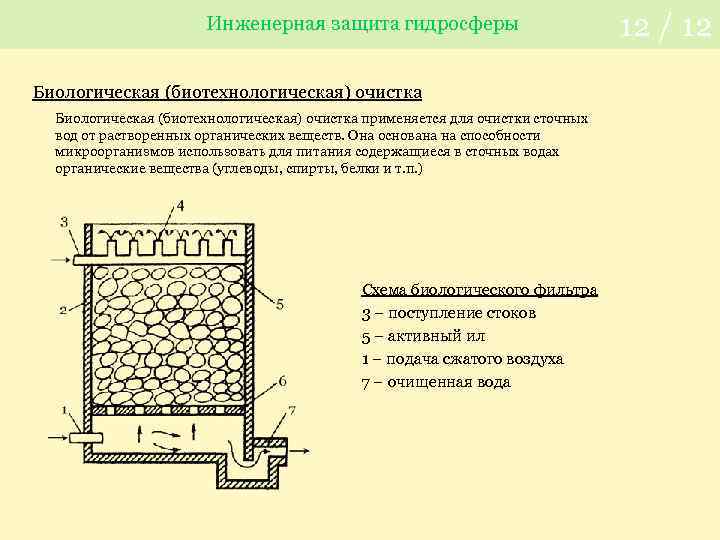

Инженерная защита гидросферы Биологическая (биотехнологическая) очистка применяется для очистки сточных вод от растворенных органических веществ. Она основана на способности микроорганизмов использовать для питания содержащиеся в сточных водах органические вещества (углеводы, спирты, белки и т. п. ) Схема биологического фильтра 3 – поступление стоков 5 – активный ил 1 – подача сжатого воздуха 7 – очищенная вода 12 / 12
