Инженерная подготовка Тема 5 Классификация устройство и

Инженерная подготовка Тема № 5: «Классификация, устройство и возможное использование противопехотных мин и гранат в преступных целях» практическое занятие № 1 1

Учебные вопросы: 1. Установка и поражающие факторы фугасных противопехотных мин, способы их обезвреживания. 2. Установка и поражающие факторы осколочных противопехотных мин, способы их обезвреживания. 2

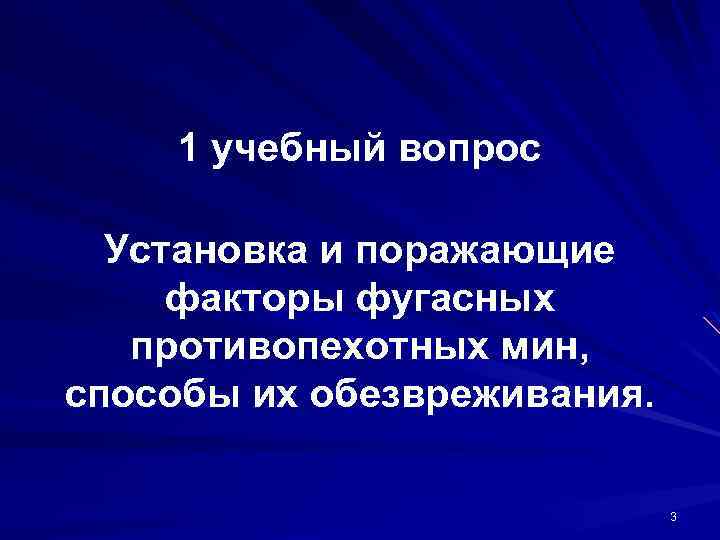

1 учебный вопрос Установка и поражающие факторы фугасных противопехотных мин, способы их обезвреживания. 3

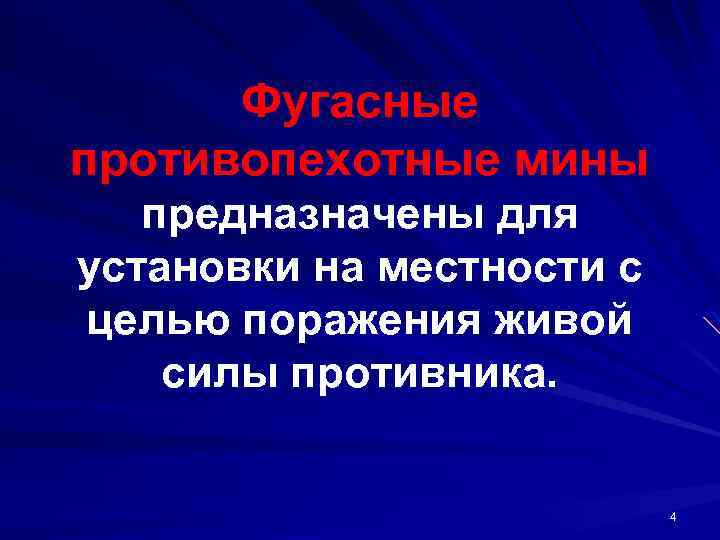

Фугасные противопехотные мины предназначены для установки на местности с целью поражения живой силы противника. 4

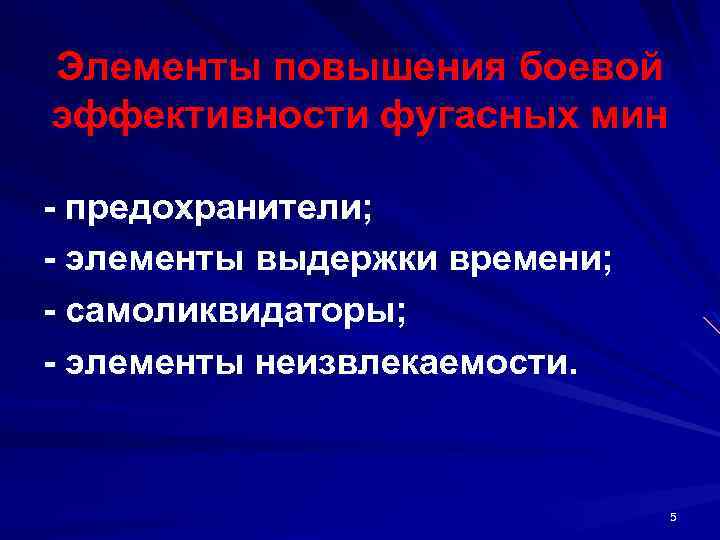

Элементы повышения боевой эффективности фугасных мин предохранители; элементы выдержки времени; самоликвидаторы; элементы неизвлекаемости. 5

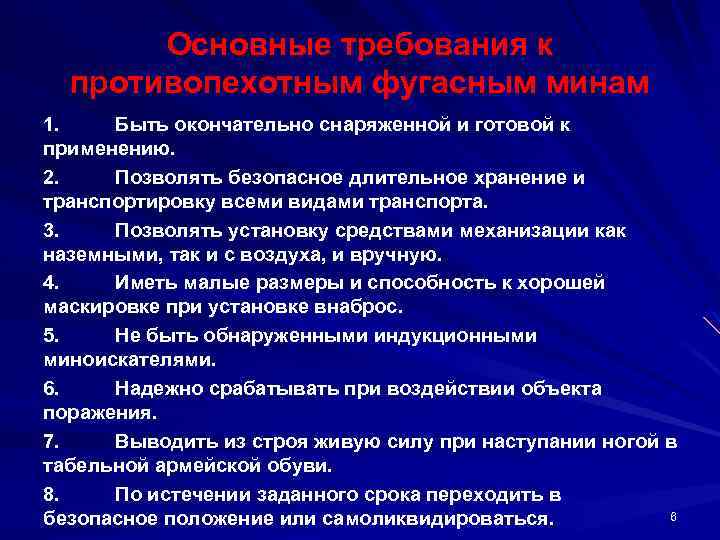

Основные требования к противопехотным фугасным минам 1. Быть окончательно снаряженной и готовой к применению. 2. Позволять безопасное длительное хранение и транспортировку всеми видами транспорта. 3. Позволять установку средствами механизации как наземными, так и с воздуха, и вручную. 4. Иметь малые размеры и способность к хорошей маскировке при установке внаброс. 5. Не быть обнаруженными индукционными миноискателями. 6. Надежно срабатывать при воздействии объекта поражения. 7. Выводить из строя живую силу при наступании ногой в табельной армейской обуви. 8. По истечении заданного срока переходить в 6 безопасное положение или самоликвидироваться.

Мина ПМД 6 М (ПМД 6) 7

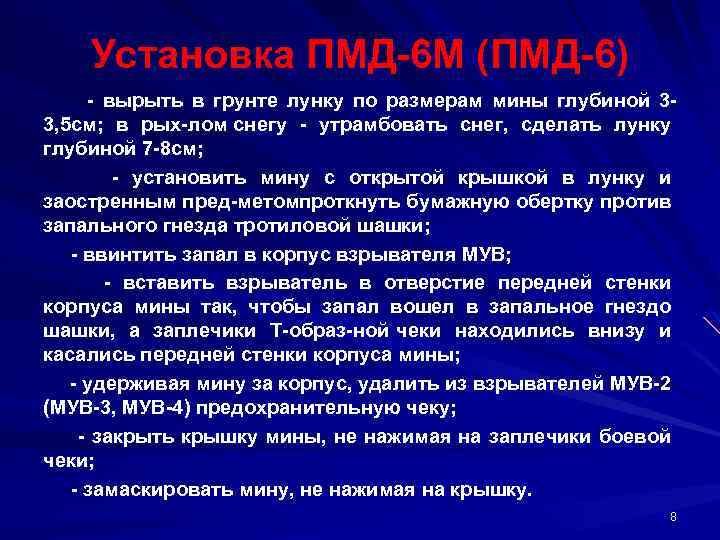

Установка ПМД 6 М (ПМД 6) вырыть в грунте лунку по размерам мины глубиной 3 3, 5 см; в рых лом снегу утрамбовать снег, сделать лунку глубиной 7 8 см; установить мину с открытой крышкой в лунку и заостренным пред метомпроткнуть бумажную обертку против запального гнезда тротиловой шашки; ввинтить запал в корпус взрывателя МУВ; вставить взрыватель в отверстие передней стенки корпуса мины так, чтобы запал вошел в запальное гнездо шашки, а заплечики Т образ ной чеки находились внизу и касались передней стенки корпуса мины; удерживая мину за корпус, удалить из взрывателей МУВ 2 (МУВ 3, МУВ 4) предохранительную чеку; закрыть крышку мины, не нажимая на заплечики боевой чеки; замаскировать мину, не нажимая на крышку. 8

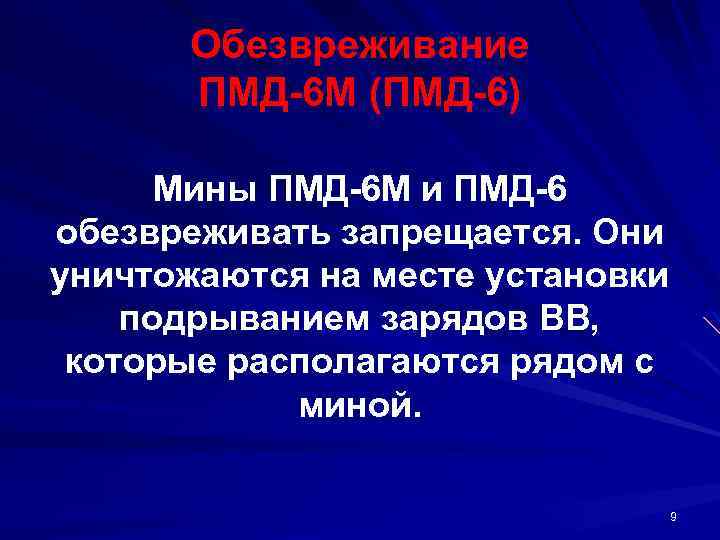

Обезвреживание ПМД 6 М (ПМД 6) Мины ПМД 6 М и ПМД 6 обезвреживать запрещается. Они уничтожаются на месте установки подрыванием зарядов ВВ, которые располагаются рядом с миной. 9

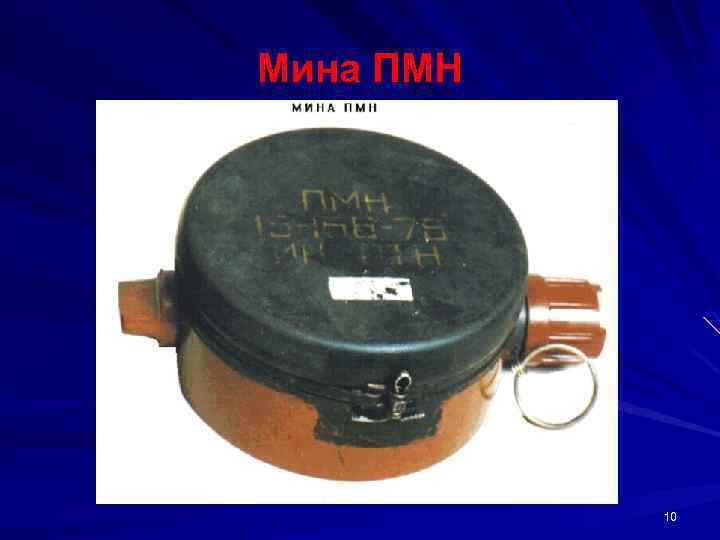

Мина ПМН 10

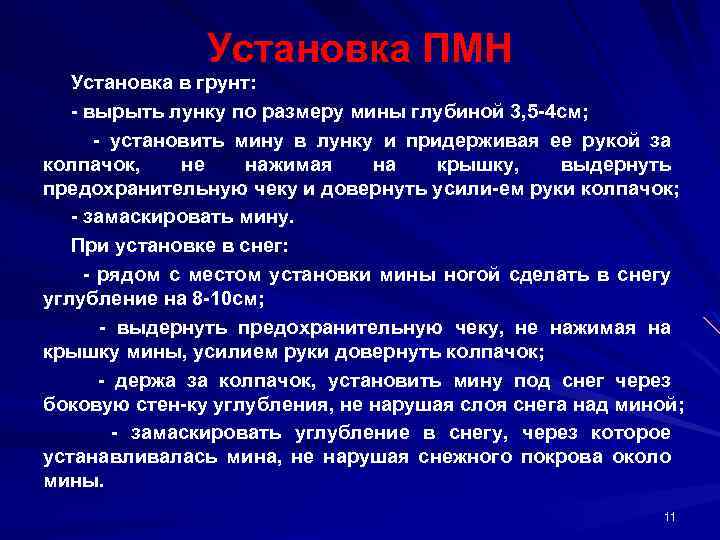

Установка ПМН Установка в грунт: вырыть лунку по размеру мины глубиной 3, 5 4 см; установить мину в лунку и придерживая ее рукой за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть усили ем руки колпачок; замаскировать мину. При установке в снег: рядом с местом установки мины ногой сделать в снегу углубление на 8 10 см; выдернуть предохранительную чеку, не нажимая на крышку мины, усилием руки довернуть колпачок; держа за колпачок, установить мину под снег через боковую стен ку углубления, не нарушая слоя снега над миной; замаскировать углубление в снегу, через которое устанавливалась мина, не нарушая снежного покрова около мины. 11

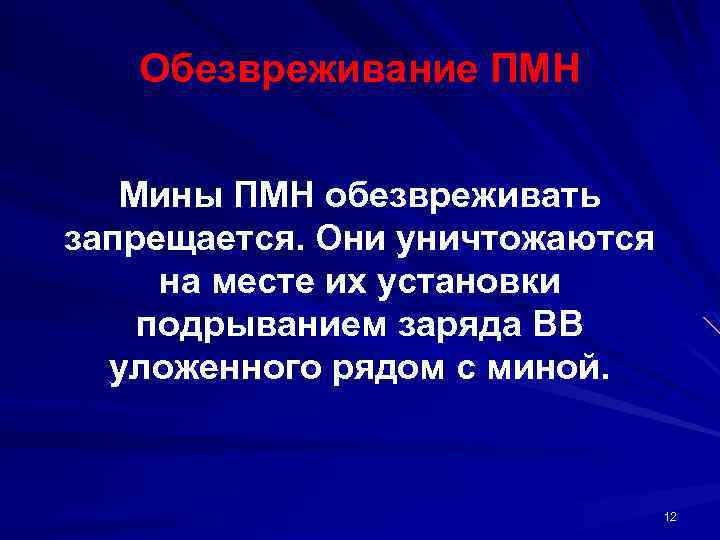

Обезвреживание ПМН Мины ПМН обезвреживать запрещается. Они уничтожаются на месте их установки подрыванием заряда ВВ уложенного рядом с миной. 12

Мина ПМН 2 13

Установка ПМН 2 отрыть лунку по диаметру мины глубиной 3 4 см; установить мину в лунку; повернуть предохранительную чеку и выдернуть ее из мины; замаскировать мину. 14

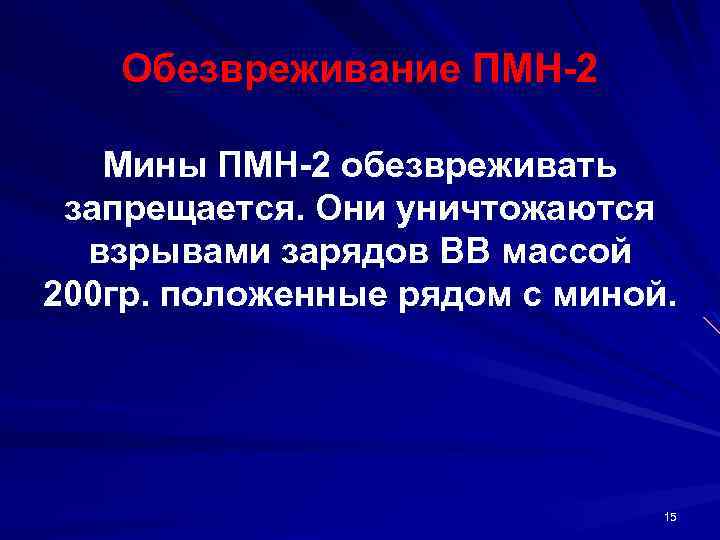

Обезвреживание ПМН 2 Мины ПМН 2 обезвреживать запрещается. Они уничтожаются взрывами зарядов ВВ массой 200 гр. положенные рядом с миной. 15

Мина ПМН 3 16

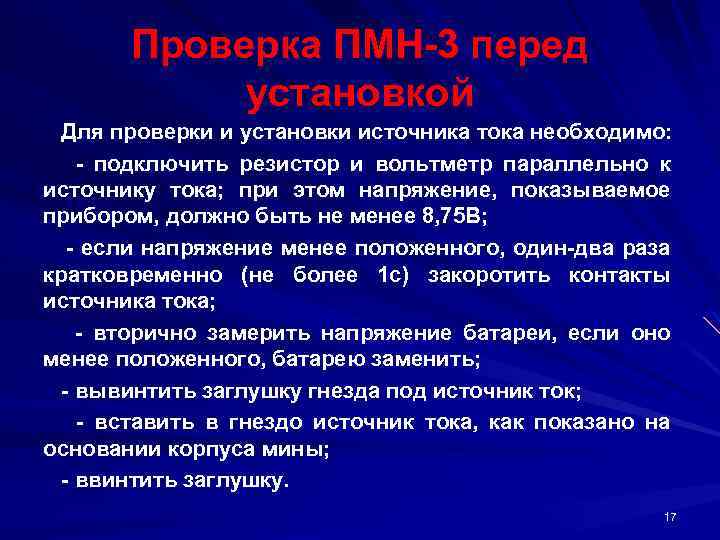

Проверка ПМН 3 перед установкой Для проверки и установки источника тока необходимо: подключить резистор и вольтметр параллельно к источнику тока; при этом напряжение, показываемое прибором, должно быть не менее 8, 75 В; если напряжение менее положенного, один два раза кратковременно (не более 1 с) закоротить контакты источника тока; вторично замерить напряжение батареи, если оно менее положенного, батарею заменить; вывинтить заглушку гнезда под источник ток; вставить в гнездо источник тока, как показано на основании корпуса мины; ввинтить заглушку. 17

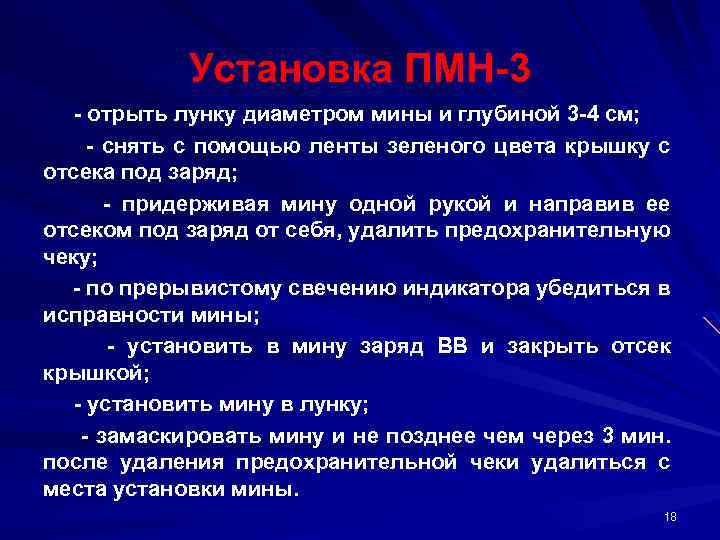

Установка ПМН 3 отрыть лунку диаметром мины и глубиной 3 4 см; снять с помощью ленты зеленого цвета крышку с отсека под заряд; придерживая мину одной рукой и направив ее отсеком под заряд от себя, удалить предохранительную чеку; по прерывистому свечению индикатора убедиться в исправности мины; установить в мину заряд ВВ и закрыть отсек крышкой; установить мину в лунку; замаскировать мину и не позднее чем через 3 мин. после удаления предохранительной чеки удалиться с места установки мины. 18

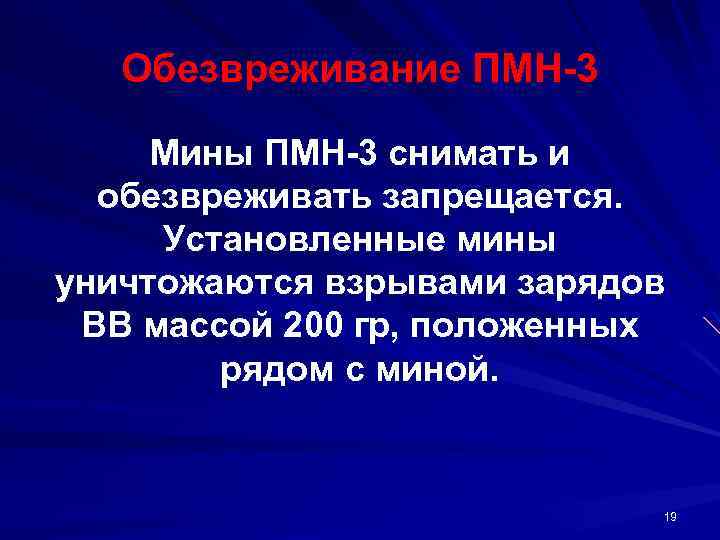

Обезвреживание ПМН 3 Мины ПМН 3 снимать и обезвреживать запрещается. Установленные мины уничтожаются взрывами зарядов ВВ массой 200 гр, положенных рядом с миной. 19

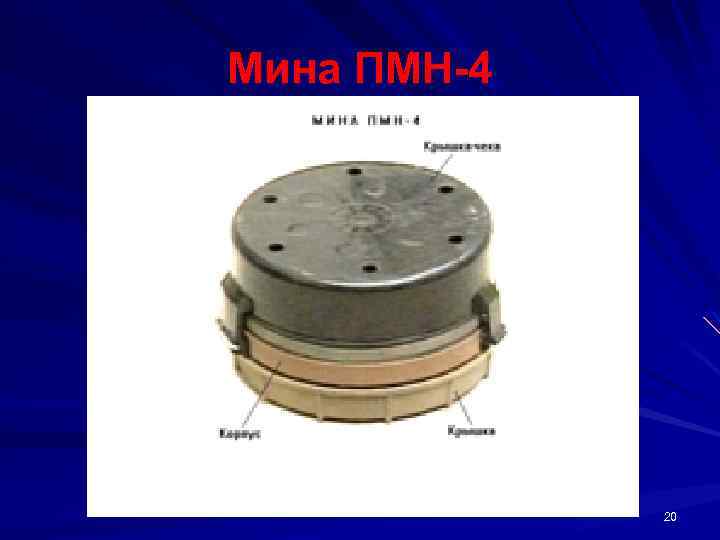

Мина ПМН 4 20

Установка ПМН 4 проверить отсутствие механических повреждений и наличие чеки; отрыть лунку по диаметру мины глубиной 3 3, 5 см; установить мину в лунку; придерживая мину одной рукой за боковую поверхность, другой снять с защелок и поднять крышку чеку; удалить крышку чеку вместе с канатиком; замаскировать мину. 21

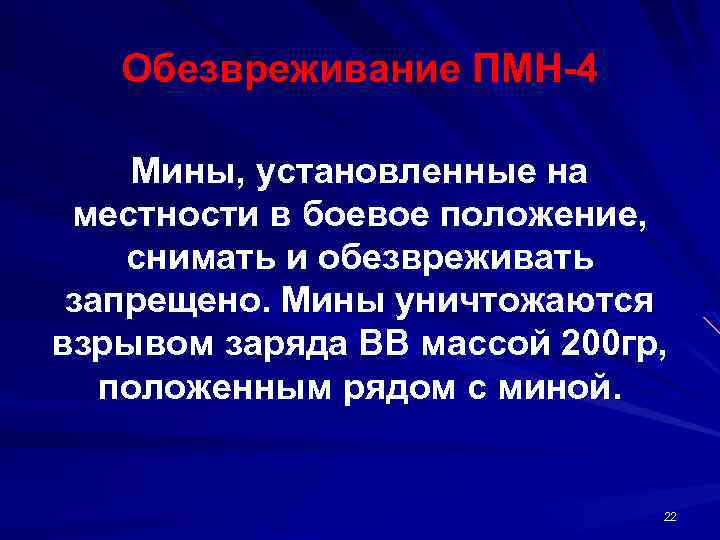

Обезвреживание ПМН 4 Мины, установленные на местности в боевое положение, снимать и обезвреживать запрещено. Мины уничтожаются взрывом заряда ВВ массой 200 гр, положенным рядом с миной. 22

Меры безопасности при установке противопехотных фугасных мин К установке мины допускаются лица, изучившие ее устройство, принцип действия и способ установки. ЗАПРЕЩАЕТСЯ: нажимать на датчик цели после удаления чеки; применять мины, имеющие повреждения и выдернутые чеки; хранить и транспортировать мины без упаковки. Все операции по установке мины после удаления чеки должны быть завершены за время, не превышающее 30 с. 23

Мина ловушка МС 3 24

Мина ловушка МС 3 предназначена для установки противотанковых мин в не извлекаемое положение и для устройства различного рода ловушек (сюрпризов). 25

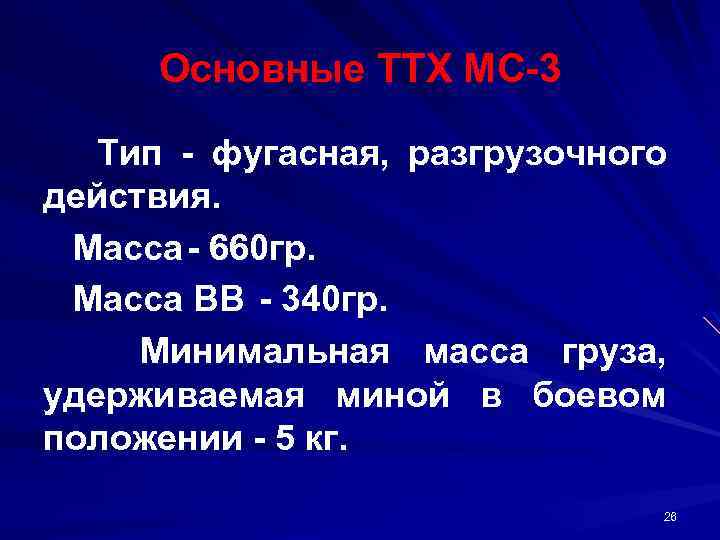

Основные ТТХ МС 3 Тип фугасная, разгрузочного действия. Масса 660 гр. Масса ВВ 340 гр. Минимальная масса груза, удерживаемая миной в боевом положении 5 кг. 26

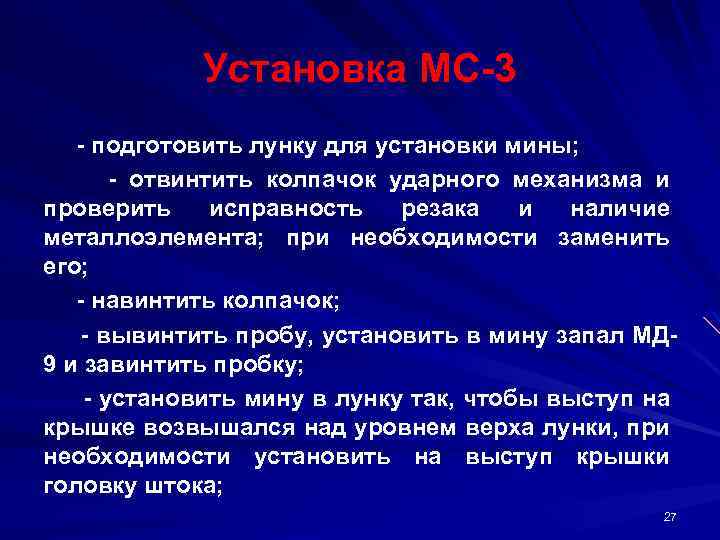

Установка МС 3 подготовить лунку для установки мины; отвинтить колпачок ударного механизма и проверить исправность резака и наличие металлоэлемента; при необходимости заменить его; навинтить колпачок; вывинтить пробу, установить в мину запал МД 9 и завинтить пробку; установить мину в лунку так, чтобы выступ на крышке возвышался над уровнем верха лунки, при необходимости установить на выступ крышки головку штока; 27

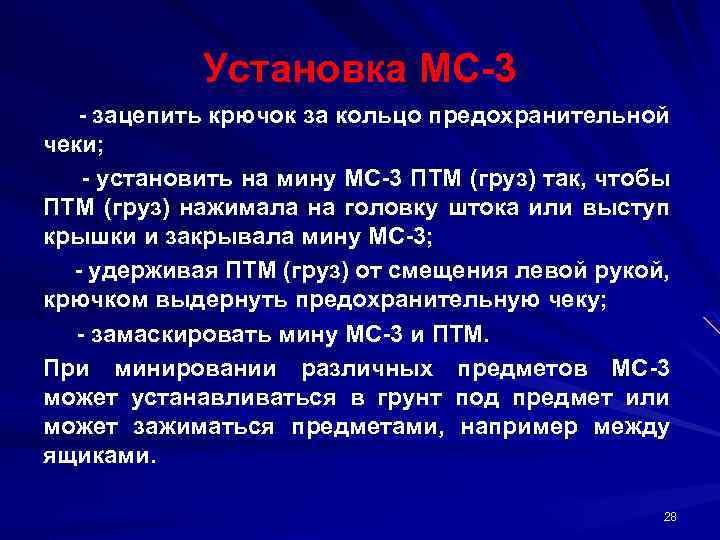

Установка МС 3 зацепить крючок за кольцо предохранительной чеки; установить на мину МС 3 ПТМ (груз) так, чтобы ПТМ (груз) нажимала на головку штока или выступ крышки и закрывала мину МС 3; удерживая ПТМ (груз) от смещения левой рукой, крючком выдернуть предохранительную чеку; замаскировать мину МС 3 и ПТМ. При минировании различных предметов МС 3 может устанавливаться в грунт под предмет или может зажиматься предметами, например между ящиками. 28

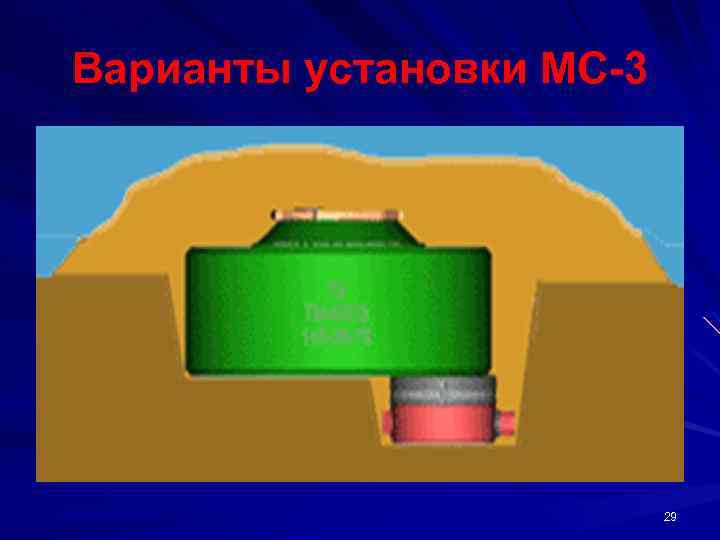

Варианты установки МС 3 29

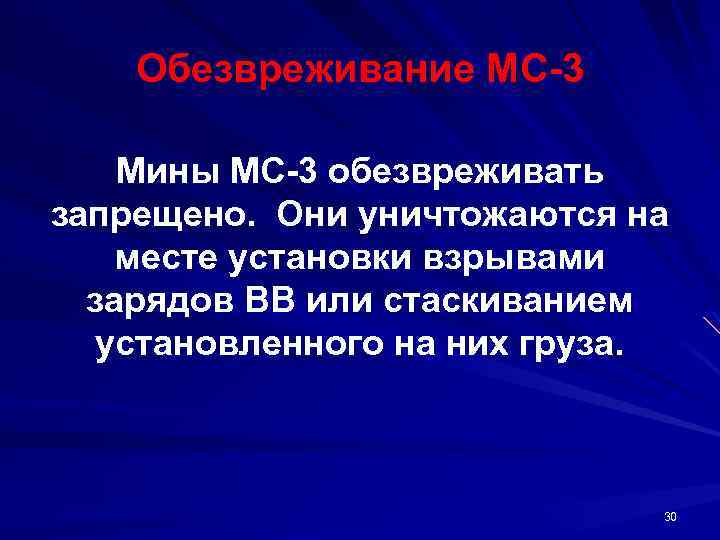

Обезвреживание МС 3 Мины МС 3 обезвреживать запрещено. Они уничтожаются на месте установки взрывами зарядов ВВ или стаскиванием установленного на них груза. 30

Мина ловушка МС 4 предназначена для минирования предметов слу жебного, личного или бытового обихода в целях поражения живой силы. 31

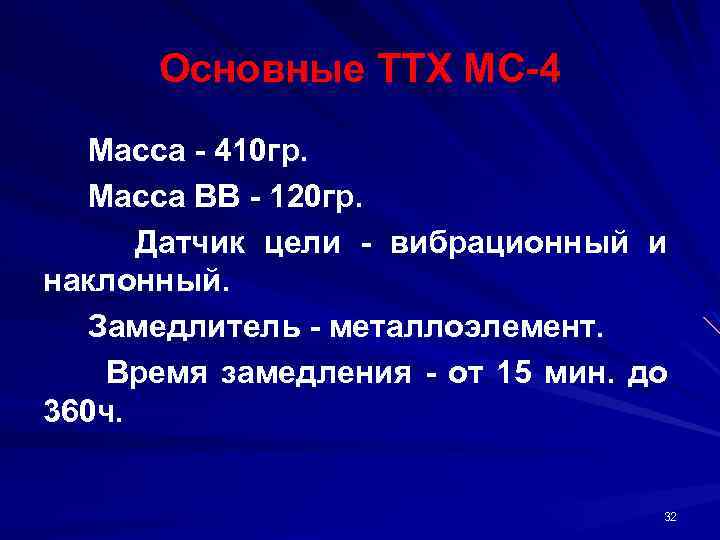

Основные ТТХ МС 4 Масса 410 гр. Масса ВВ 120 гр. Датчик цели вибрационный и наклонный. Замедлитель металлоэлемент. Время замедления от 15 мин. до 360 ч. 32

Установка МС 4 подготовить место и установить (если необходимо ) дополнительный заряд ВВ; открыть крышку мины и убедиться, что переключатель рода работ установлен в требуемое положение; удерживая механизм мины в футляре, выдернуть чеку (к чеке привязана петля из красной тесьмы); переставить КД N 8 А из гнезда в блоке с замедлителем в гнездо заряда открытым концом вперед (к электровоспламенителю); закрыть крышку мины; установить мину на подготовленное место в требуемое положение; замаскировать место установки. 33

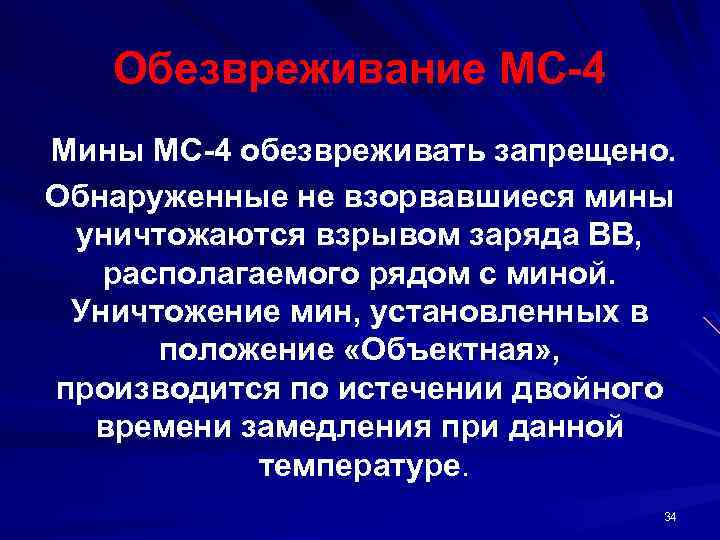

Обезвреживание МС 4 Мины МС 4 обезвреживать запрещено. Обнаруженные не взорвавшиеся мины уничтожаются взрывом заряда ВВ, располагаемого рядом с миной. Уничтожение мин, установленных в положение «Объектная» , производится по истечении двойного времени замедления при данной температуре. 34

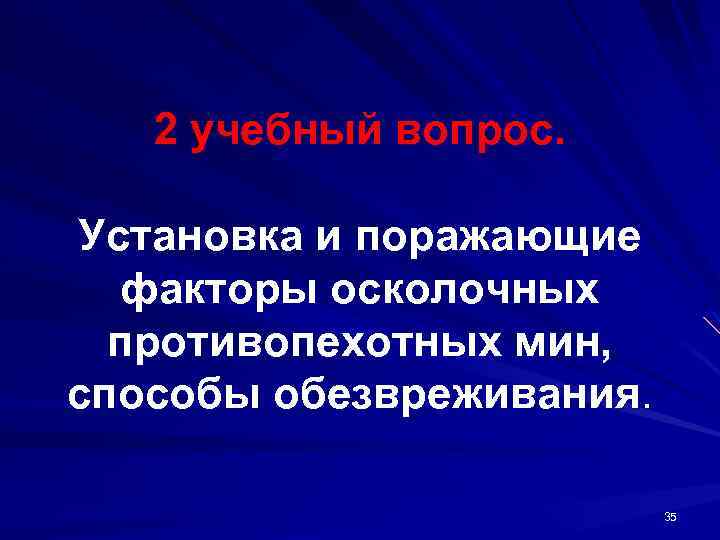

2 учебный вопрос. Установка и поражающие факторы осколочных противопехотных мин, способы обезвреживания. 35

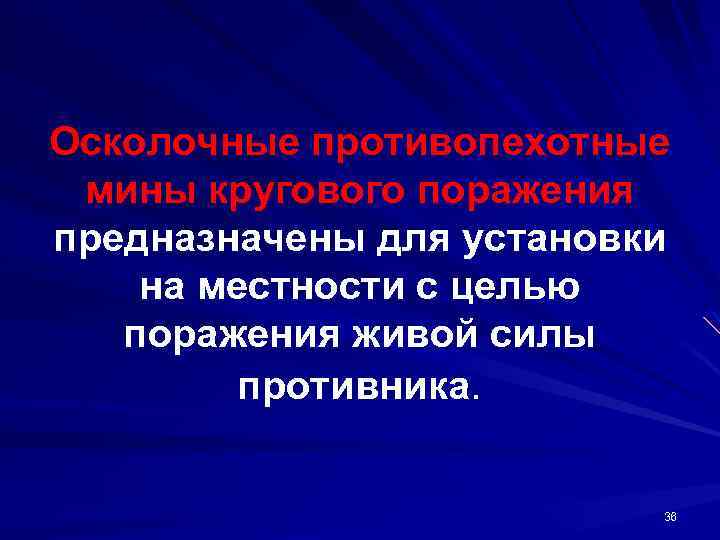

Осколочные противопехотные мины кругового поражения предназначены для установки на местности с целью поражения живой силы противника. 36

Основные части осколочных мин: разрывной заряд; взрывательное устройство; осколки; корпус. Выпрыгивающие мины имеют дополнительно: вышибное устройство; устройство, обеспечивающее взрыв мины на заданной высоте. 37

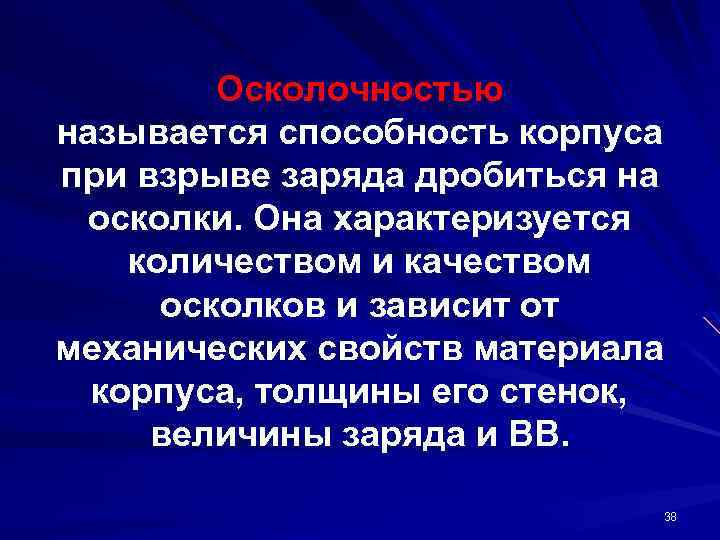

Осколочностью называется способность корпуса при взрыве заряда дробиться на осколки. Она характеризуется количеством и качеством осколков и зависит от механических свойств материала корпуса, толщины его стенок, величины заряда и ВВ. 38

Осколочное действие – это способность осколков наносить поражение живой силе и другим объектам. Оно характеризуется: энергией осколков; радиусом поражающего действия; радиусом сплошного поражения; приведенной площадью поражения. 39

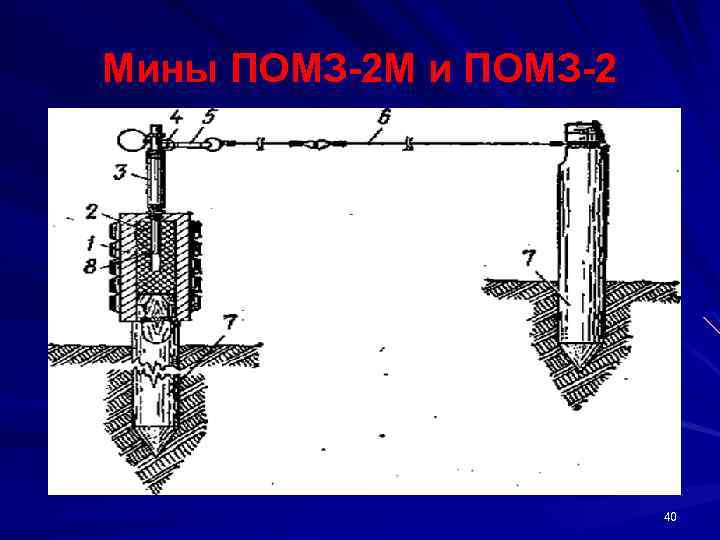

Мины ПОМЗ 2 М и ПОМЗ 2 40

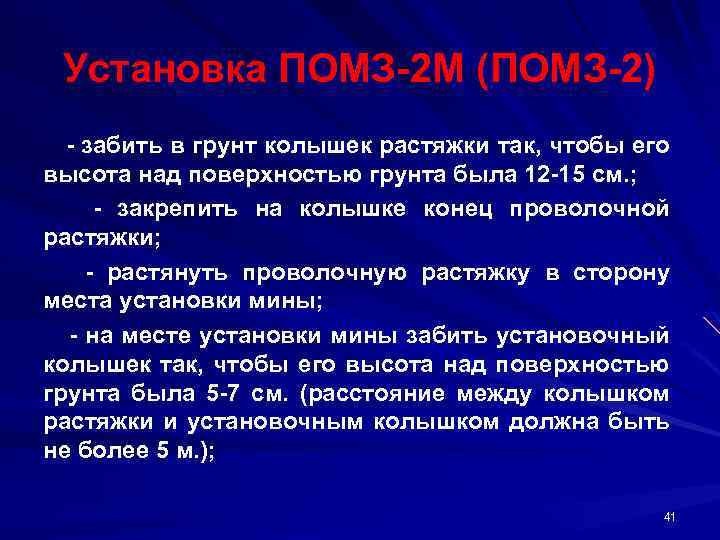

Установка ПОМЗ 2 М (ПОМЗ 2) забить в грунт колышек растяжки так, чтобы его высота над поверхностью грунта была 12 15 см. ; закрепить на колышке конец проволочной растяжки; растянуть проволочную растяжку в сторону места установки мины; на месте установки мины забить установочный колышек так, чтобы его высота над поверхностью грунта была 5 7 см. (расстояние между колышком растяжки и установочным колышком должна быть не более 5 м. ); 41

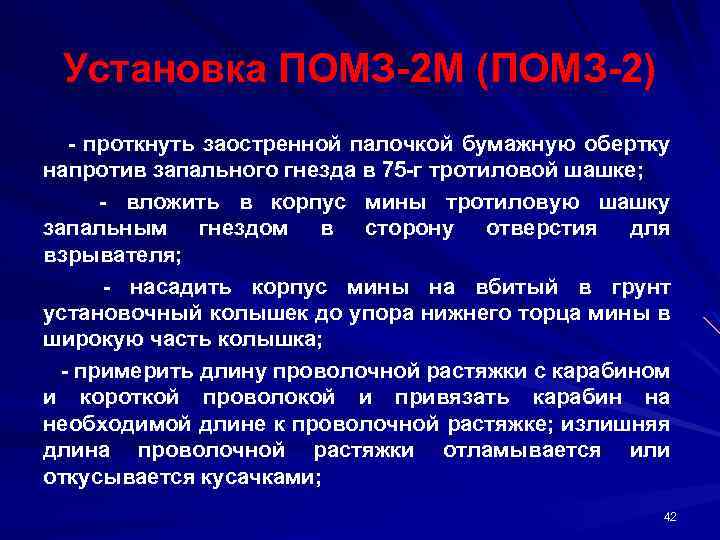

Установка ПОМЗ 2 М (ПОМЗ 2) проткнуть заостренной палочкой бумажную обертку напротив запального гнезда в 75 г тротиловой шашке; вложить в корпус мины тротиловую шашку запальным гнездом в сторону отверстия для взрывателя; насадить корпус мины на вбитый в грунт установочный колышек до упора нижнего торца мины в широкую часть колышка; примерить длину проволочной растяжки с карабином и короткой проволокой и привязать карабин на необходимой длине к проволочной растяжке; излишняя длина проволочной растяжки отламывается или откусывается кусачками; 42

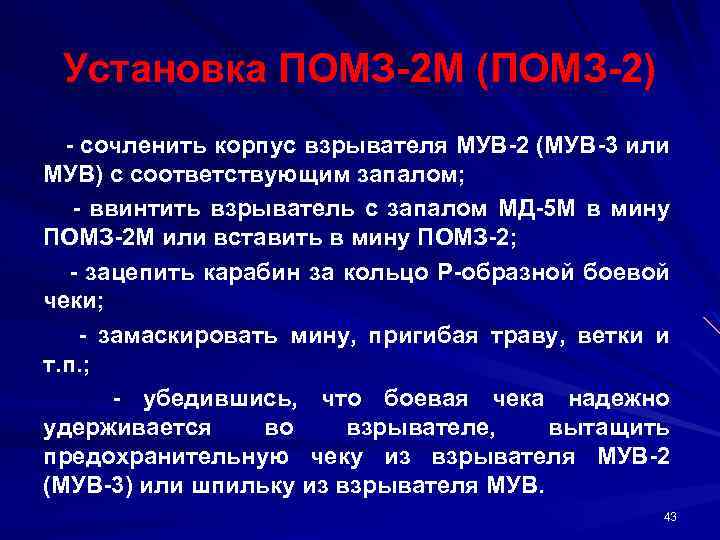

Установка ПОМЗ 2 М (ПОМЗ 2) сочленить корпус взрывателя МУВ 2 (МУВ 3 или МУВ) с соответствующим запалом; ввинтить взрыватель с запалом МД 5 М в мину ПОМЗ 2 М или вставить в мину ПОМЗ 2; зацепить карабин за кольцо Р образной боевой чеки; замаскировать мину, пригибая траву, ветки и т. п. ; убедившись, что боевая чека надежно удерживается во взрывателе, вытащить предохранительную чеку из взрывателя МУВ 2 (МУВ 3) или шпильку из взрывателя МУВ. 43

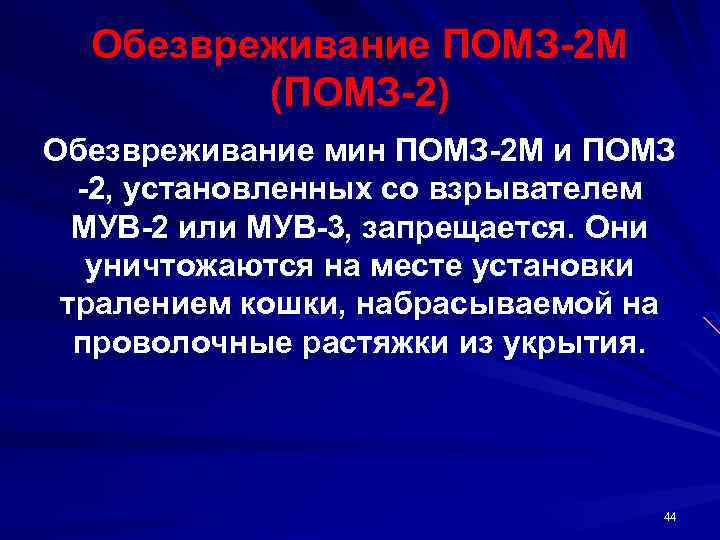

Обезвреживание ПОМЗ 2 М (ПОМЗ 2) Обезвреживание мин ПОМЗ 2 М и ПОМЗ 2, установленных со взрывателем МУВ 2 или МУВ 3, запрещается. Они уничтожаются на месте установки тралением кошки, набрасываемой на проволочные растяжки из укрытия. 44

Мина ОЗМ 72 45

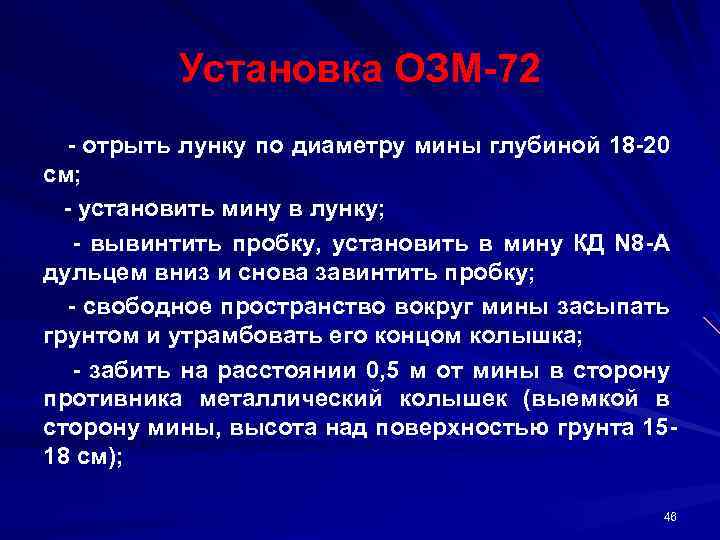

Установка ОЗМ 72 отрыть лунку по диаметру мины глубиной 18 20 см; установить мину в лунку; вывинтить пробку, установить в мину КД N 8 А дульцем вниз и снова завинтить пробку; свободное пространство вокруг мины засыпать грунтом и утрамбовать его концом колышка; забить на расстоянии 0, 5 м от мины в сторону противника металлический колышек (выемкой в сторону мины, высота над поверхностью грунта 15 18 см); 46

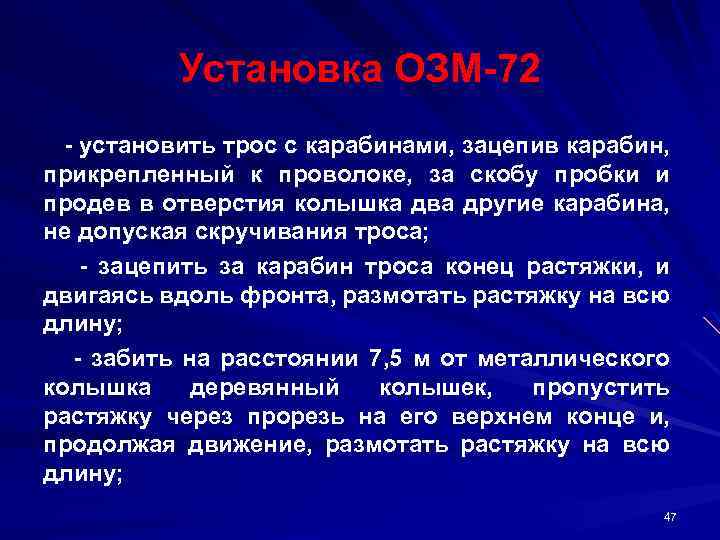

Установка ОЗМ 72 установить трос с карабинами, зацепив карабин, прикрепленный к проволоке, за скобу пробки и продев в отверстия колышка два другие карабина, не допуская скручивания троса; зацепить за карабин троса конец растяжки, и двигаясь вдоль фронта, размотать растяжку на всю длину; забить на расстоянии 7, 5 м от металлического колышка деревянный колышек, пропустить растяжку через прорезь на его верхнем конце и, продолжая движение, размотать растяжку на всю длину; 47

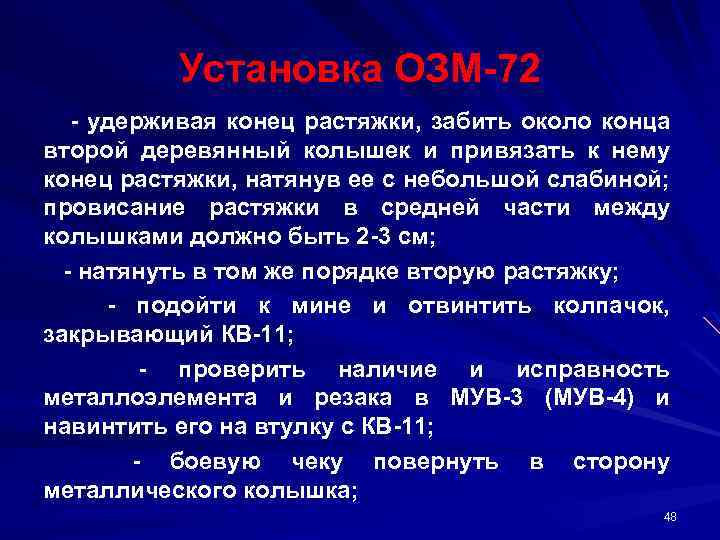

Установка ОЗМ 72 удерживая конец растяжки, забить около конца второй деревянный колышек и привязать к нему конец растяжки, натянув ее с небольшой слабиной; провисание растяжки в средней части между колышками должно быть 2 3 см; натянуть в том же порядке вторую растяжку; подойти к мине и отвинтить колпачок, закрывающий КВ 11; проверить наличие и исправность металлоэлемента и резака в МУВ 3 (МУВ 4) и навинтить его на втулку с КВ 11; боевую чеку повернуть в сторону металлического колышка; 48

Установка ОЗМ 72 отстегнуть карабин от скобы пробки и зацепить его за боевую чеку (если при зацеплении за чеку карабина она вытягивается, то в этом случае натяжение растяжки ослабляется наклоном металлического колышка в сторону мины); замаскировать мину (слой грунта сверху мины должен быть не более 2 3 см); убедившись в надежном удержании боевой чеки, выдернуть из взрывателя предохранительную чеку; отойти от мины, не задевая растяжек. При мерзлом грунте мина привязывается к забитому в грунт металлическому колышку. 49

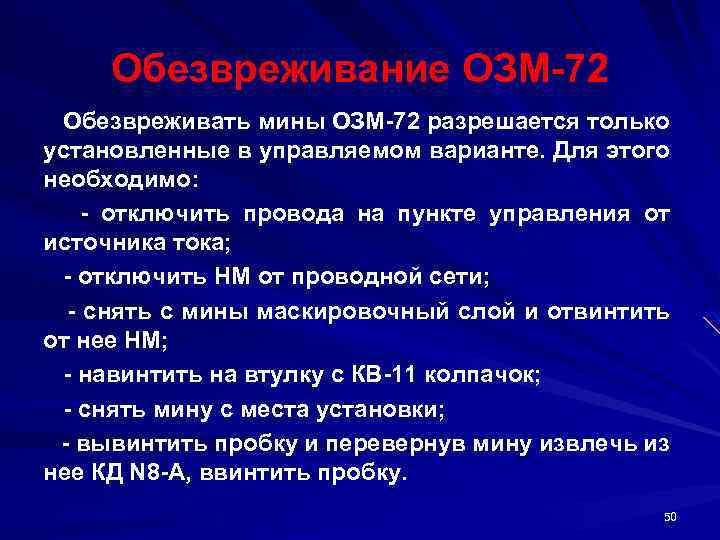

Обезвреживание ОЗМ 72 Обезвреживать мины ОЗМ 72 разрешается только установленные в управляемом варианте. Для этого необходимо: отключить провода на пункте управления от источника тока; отключить НМ от проводной сети; снять с мины маскировочный слой и отвинтить от нее НМ; навинтить на втулку с КВ 11 колпачок; снять мину с места установки; вывинтить пробку и перевернув мину извлечь из нее КД N 8 А, ввинтить пробку. 50

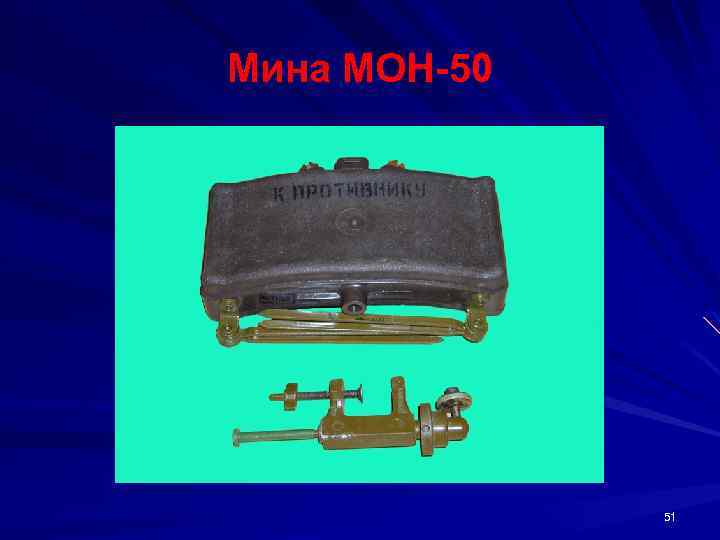

Мина МОН 50 51

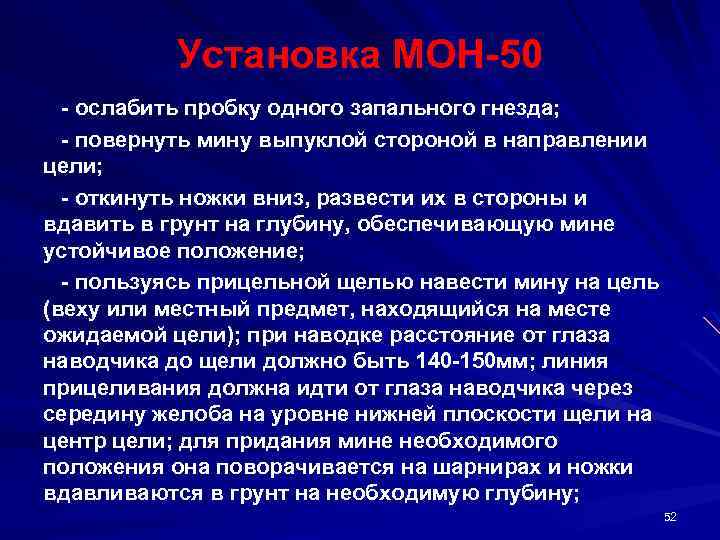

Установка МОН 50 ослабить пробку одного запального гнезда; повернуть мину выпуклой стороной в направлении цели; откинуть ножки вниз, развести их в стороны и вдавить в грунт на глубину, обеспечивающую мине устойчивое положение; пользуясь прицельной щелью навести мину на цель (веху или местный предмет, находящийся на месте ожидаемой цели); при наводке расстояние от глаза наводчика до щели должно быть 140 150 мм; линия прицеливания должна идти от глаза наводчика через середину желоба на уровне нижней плоскости щели на центр цели; для придания мине необходимого положения она поворачивается на шарнирах и ножки вдавливаются в грунт на необходимую глубину; 52

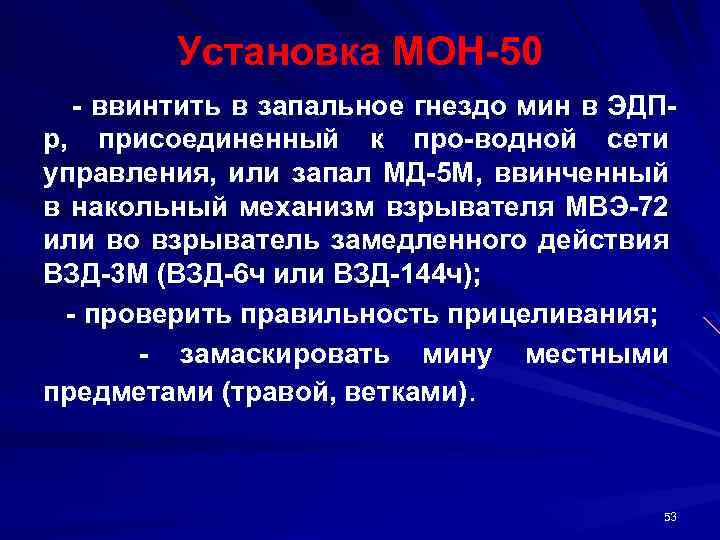

Установка МОН 50 ввинтить в запальное гнездо мин в ЭДП р, присоединенный к про водной сети управления, или запал МД 5 М, ввинченный в накольный механизм взрывателя МВЭ 72 или во взрыватель замедленного действия ВЗД 3 М (ВЗД 6 ч или ВЗД 144 ч); проверить правильность прицеливания; замаскировать мину местными предметами (травой, ветками). 53

Обезвреживание МОН 50 Обезвреживать разрешается мины МОН 50 установленные в управляемом варианте. Для этого необходимо: отключить провода на пункте управления от источника тока; отключить ЭДП р от проводной сети; снять с мины маскировочный слой и вывинтить из мины ЭДП р; снять мину с места установки. Неуправляемые мины МОН 50 обезвреживать запрещается. Они уничтожаются тралением кошкой или проездом танков. 54
