Инженерная подготовка Тема № 5: «Классификация, устройство и возможное использование противопехотных мин и гранат в преступных целях» практическое занятие № 2 1

Учебные вопросы: 1. Ручные гранаты, гранатометные выстрелы, их виды, особенности конструкции, тактико технические характеристики. 2. Использование гранат в качестве взрывных устройств; меры безопасности. 2

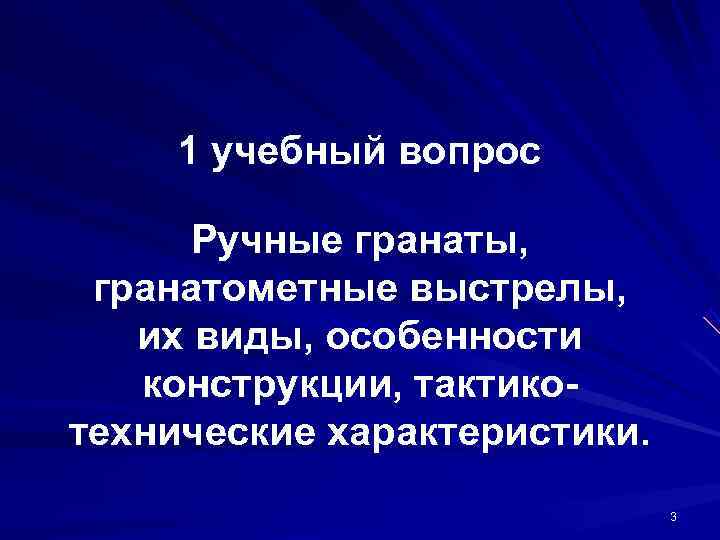

1 учебный вопрос Ручные гранаты, гранатометные выстрелы, их виды, особенности конструкции, тактико технические характеристики. 3

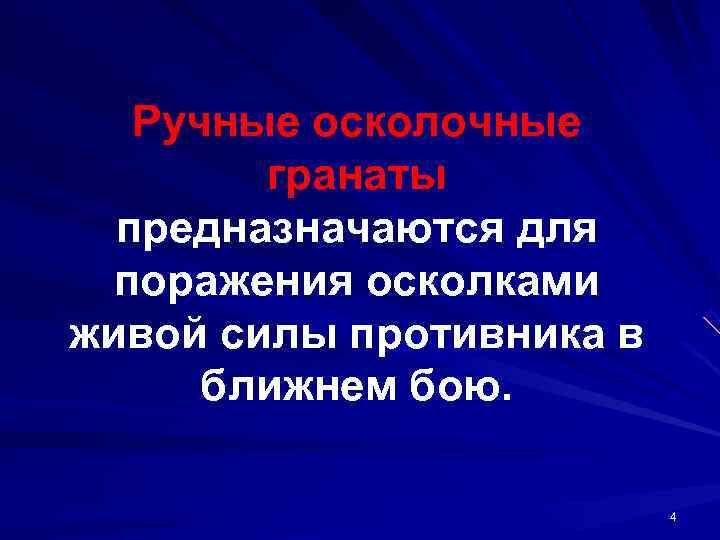

Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою. 4

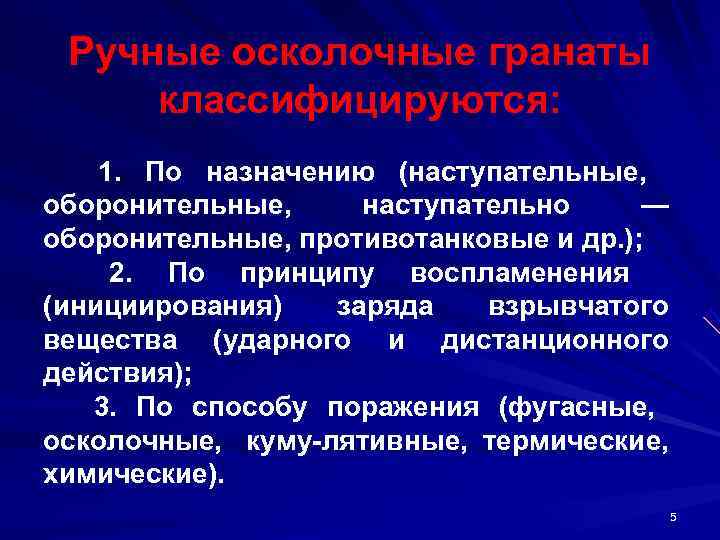

Ручные осколочные гранаты классифицируются: 1. По назначению (наступательные, оборонительные, наступательно — оборонительные, противотанковые и др. ); 2. По принципу воспламенения (инициирования) заряда взрывчатого вещества (ударного и дистанционного действия); 3. По способу поражения (фугасные, осколочные, куму лятивные, термические, химические). 5

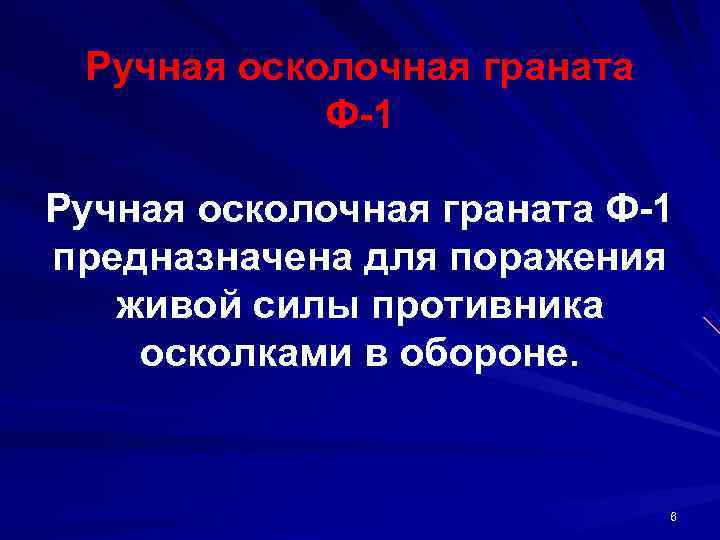

Ручная осколочная граната Ф 1 Ручная осколочная граната Ф 1 предназначена для поражения живой силы противника осколками в обороне. 6

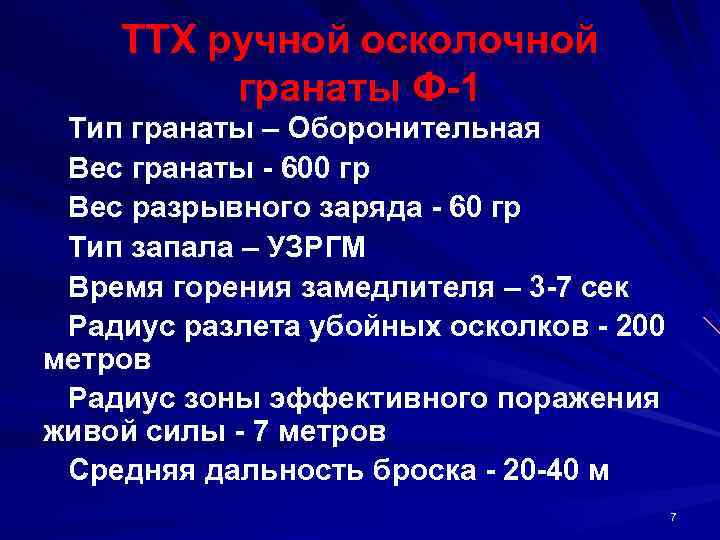

ТТХ ручной осколочной гранаты Ф 1 Тип гранаты – Оборонительная Вес гранаты 600 гр Вес разрывного заряда 60 гр Тип запала – УЗРГМ Время горения замедлителя – 3 7 сек Радиус разлета убойных осколков 200 метров Радиус зоны эффективного поражения живой силы 7 метров Средняя дальность броска 20 40 м 7

Устройство гранаты Ф 1 Ручная осколочная граната Ф 1 состоит из корпуса, разрывного заряда и запала. 8

Ручная осколочная граната РГД 5 предназначена для поражения живой силы противника осколками в наступлении и обороне. 9

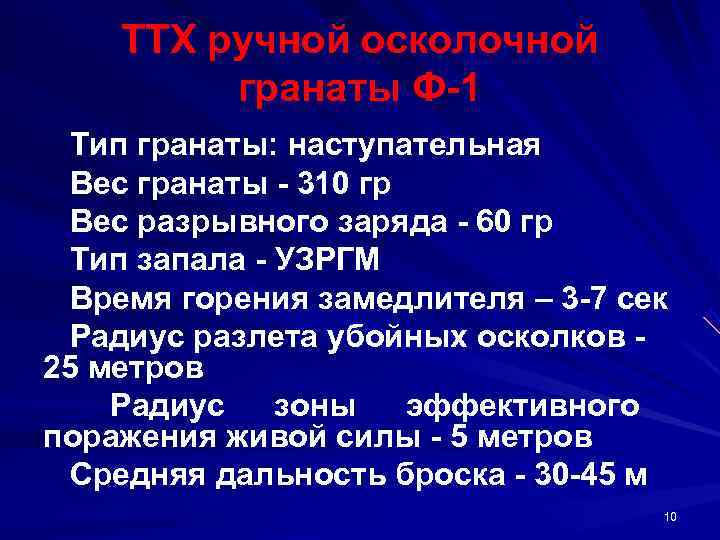

ТТХ ручной осколочной гранаты Ф 1 Тип гранаты: наступательная Вес гранаты 310 гр Вес разрывного заряда 60 гр Тип запала УЗРГМ Время горения замедлителя – 3 7 сек Радиус разлета убойных осколков 25 метров Радиус зоны эффективного поражения живой силы 5 метров Средняя дальность броска 30 45 м 10

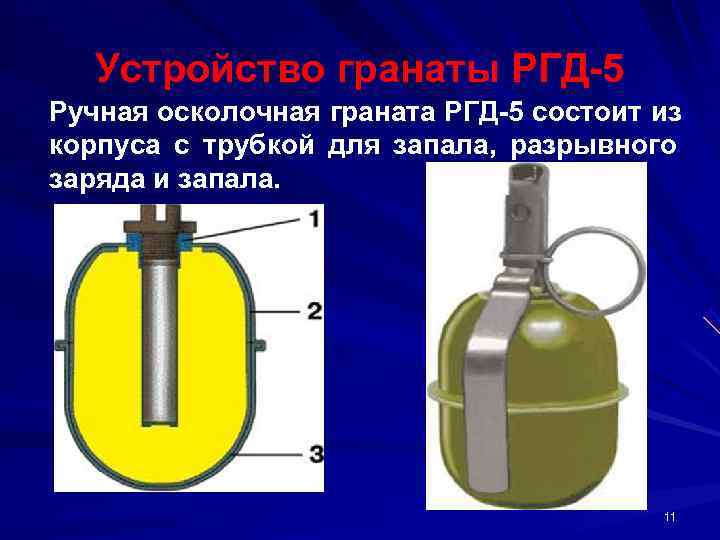

Устройство гранаты РГД 5 Ручная осколочная граната РГД 5 состоит из корпуса с трубкой для запала, разрывного заряда и запала. 11

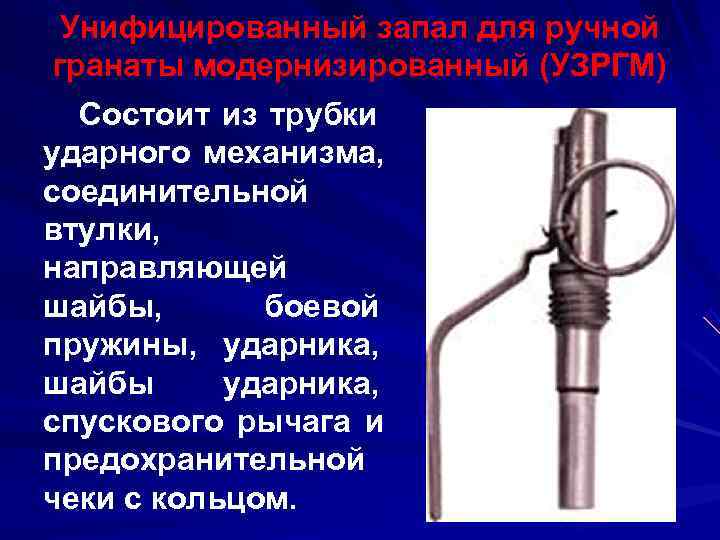

Унифицированный запал для ручной гранаты модернизированный (УЗРГМ) Состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. 12

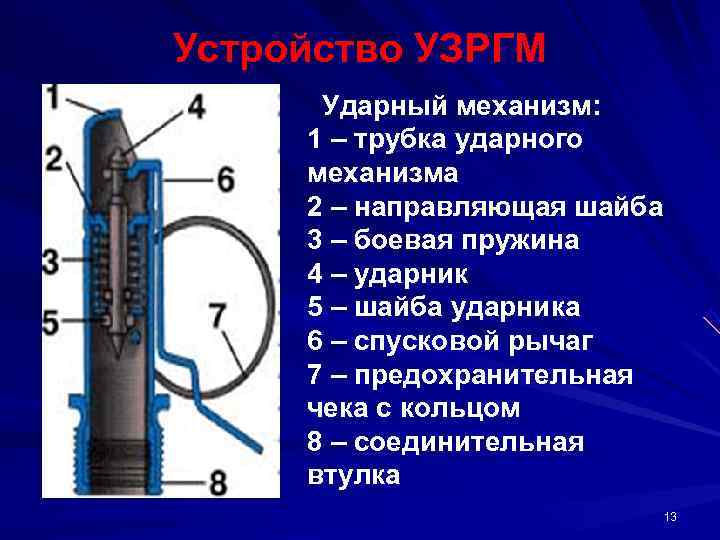

Устройство УЗРГМ Ударный механизм: 1 – трубка ударного механизма 2 – направляющая шайба 3 – боевая пружина 4 – ударник 5 – шайба ударника 6 – спусковой рычаг 7 – предохранительная чека с кольцом 8 – соединительная втулка 13

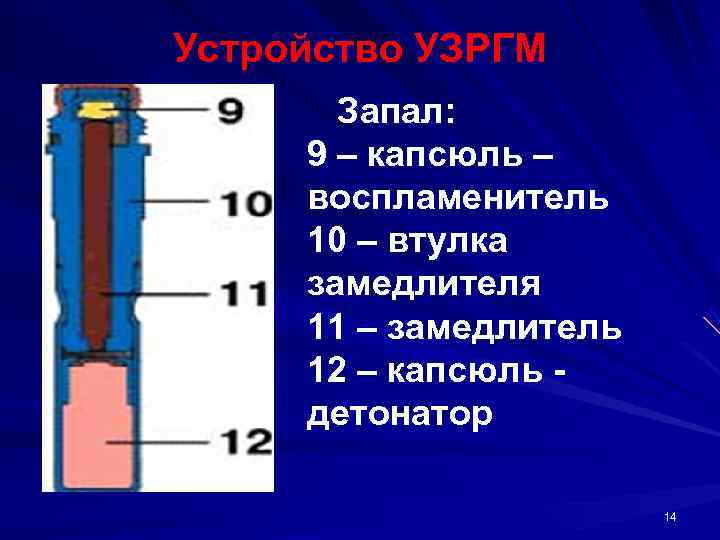

Устройство УЗРГМ Запал: 9 – капсюль – воспламенитель 10 – втулка замедлителя 11 – замедлитель 12 – капсюль детонатор 14

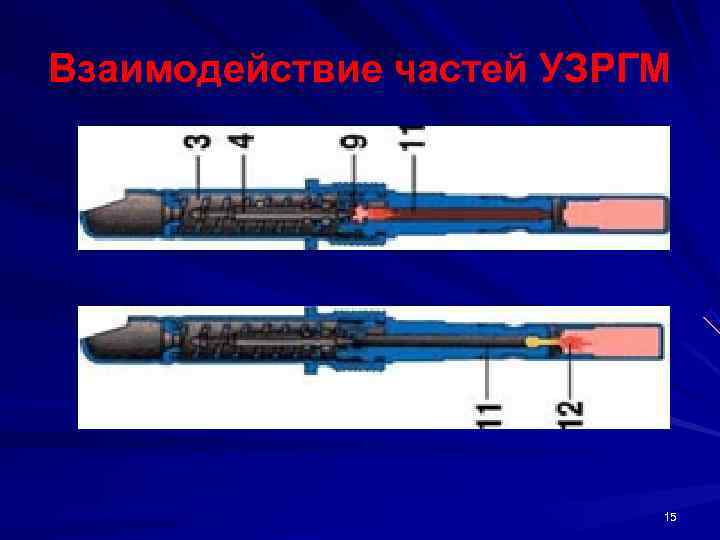

Взаимодействие частей УЗРГМ 15

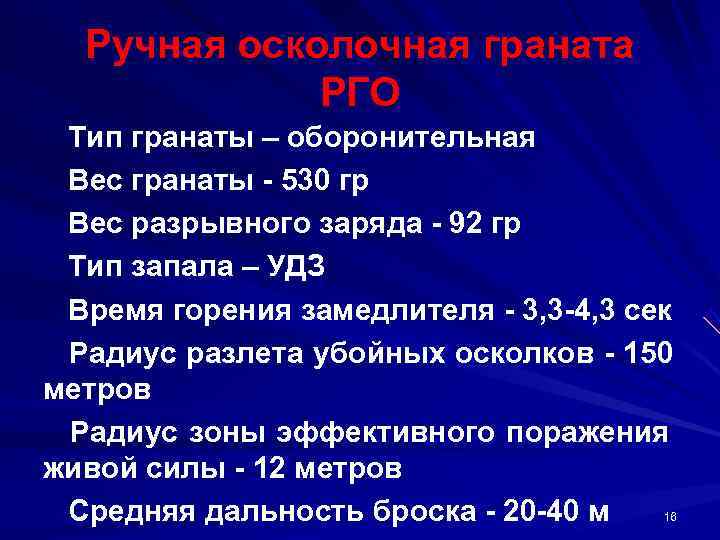

Ручная осколочная граната РГО Тип гранаты – оборонительная Вес гранаты 530 гр Вес разрывного заряда 92 гр Тип запала – УДЗ Время горения замедлителя 3, 3 4, 3 сек Радиус разлета убойных осколков 150 метров Радиус зоны эффективного поражения живой силы 12 метров Средняя дальность броска 20 40 м 16

Устройство гранаты РГО 1 – стакан с манжетой 2 – верхние наружная и внутренняя полусферы 3 нижние наружная и внутренняя полусферы 17

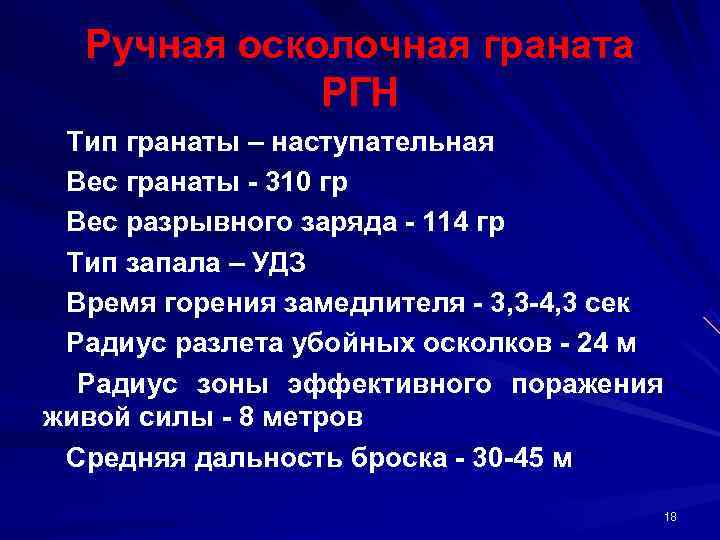

Ручная осколочная граната РГН Тип гранаты – наступательная Вес гранаты 310 гр Вес разрывного заряда 114 гр Тип запала – УДЗ Время горения замедлителя 3, 3 4, 3 сек Радиус разлета убойных осколков 24 м Радиус зоны эффективного поражения живой силы 8 метров Средняя дальность броска 30 45 м 18

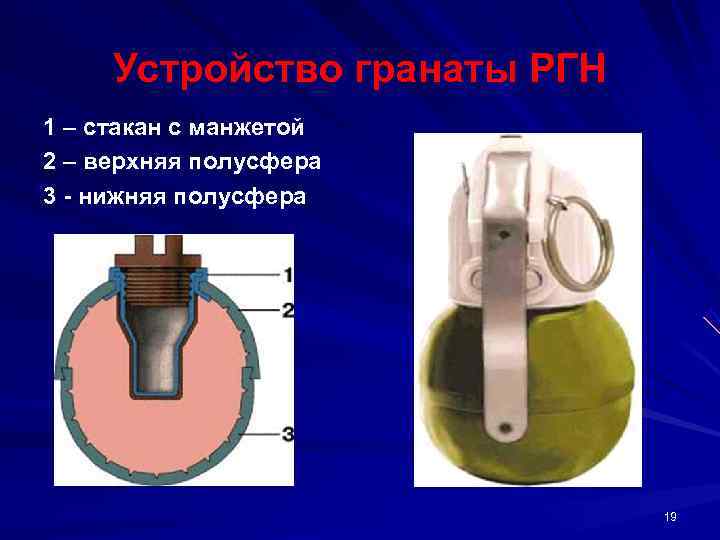

Устройство гранаты РГН 1 – стакан с манжетой 2 – верхняя полусфера 3 нижняя полусфера 19

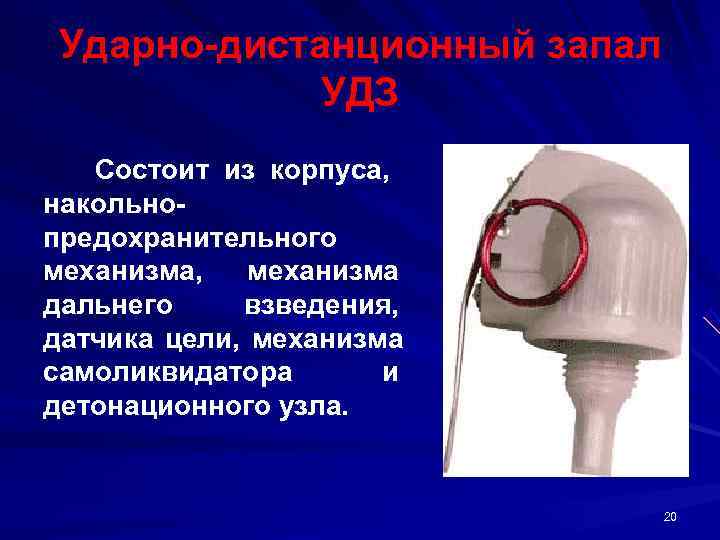

Ударно дистанционный запал УДЗ Состоит из корпуса, накольно предохранительного механизма, механизма дальнего взведения, датчика цели, механизма самоликвидатора и детонационного узла. 20

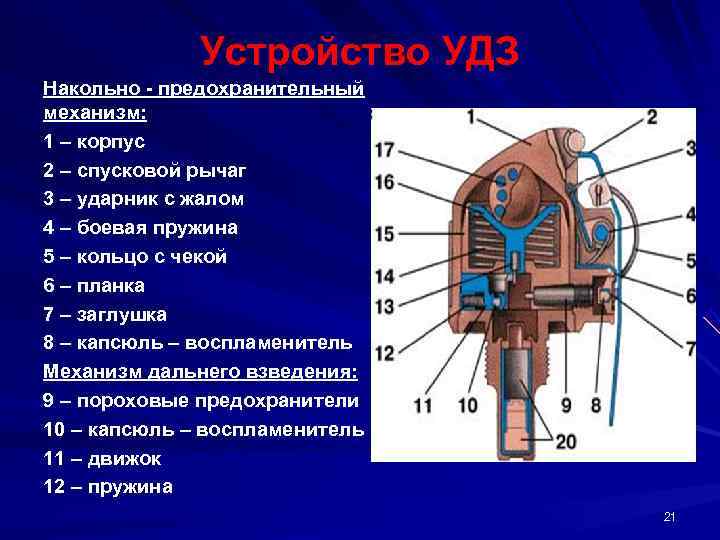

Устройство УДЗ Накольно предохранительный механизм: 1 – корпус 2 – спусковой рычаг 3 – ударник с жалом 4 – боевая пружина 5 – кольцо с чекой 6 – планка 7 – заглушка 8 – капсюль – воспламенитель Механизм дальнего взведения: 9 – пороховые предохранители 10 – капсюль – воспламенитель 11 – движок 12 – пружина 21

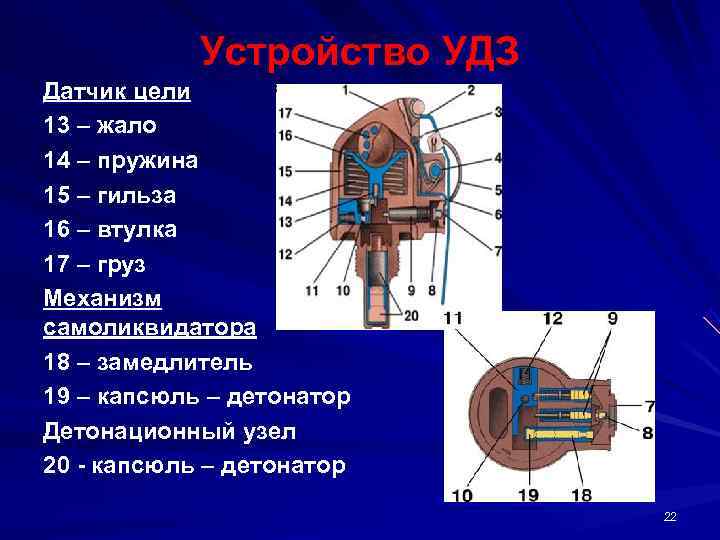

Устройство УДЗ Датчик цели 13 – жало 14 – пружина 15 – гильза 16 – втулка 17 – груз Механизм самоликвидатора 18 – замедлитель 19 – капсюль – детонатор Детонационный узел 20 капсюль – детонатор 22

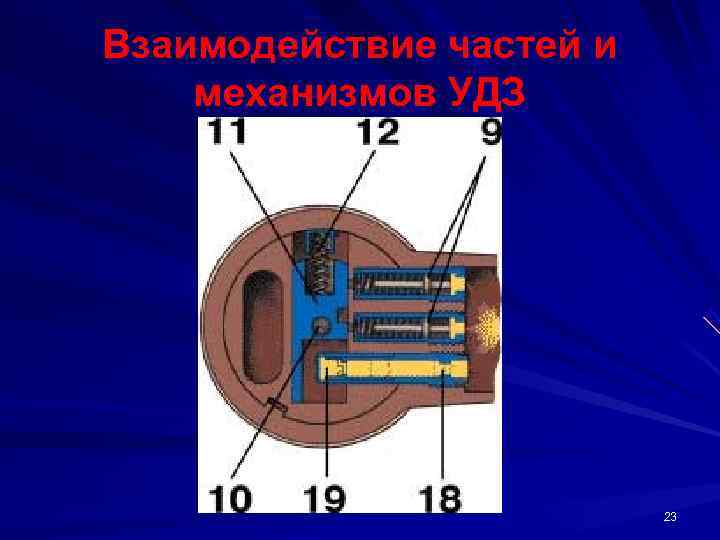

Взаимодействие частей и механизмов УДЗ 23

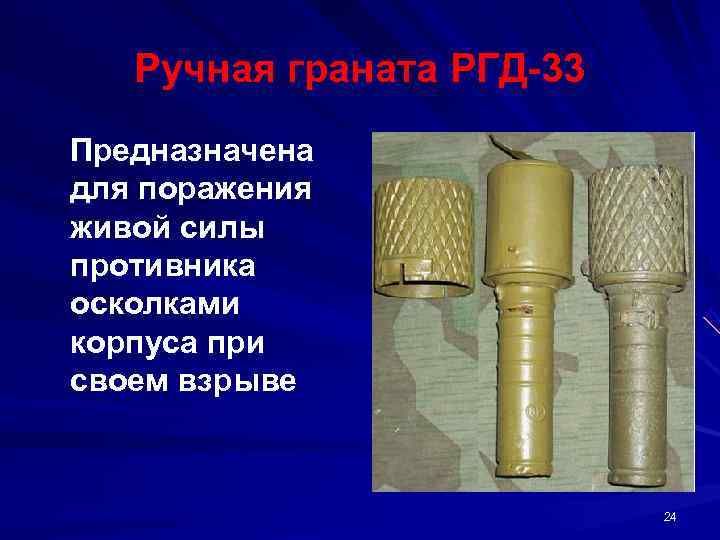

Ручная граната РГД 33 Предназначена для поражения живой силы противника осколками корпуса при своем взрыве 24

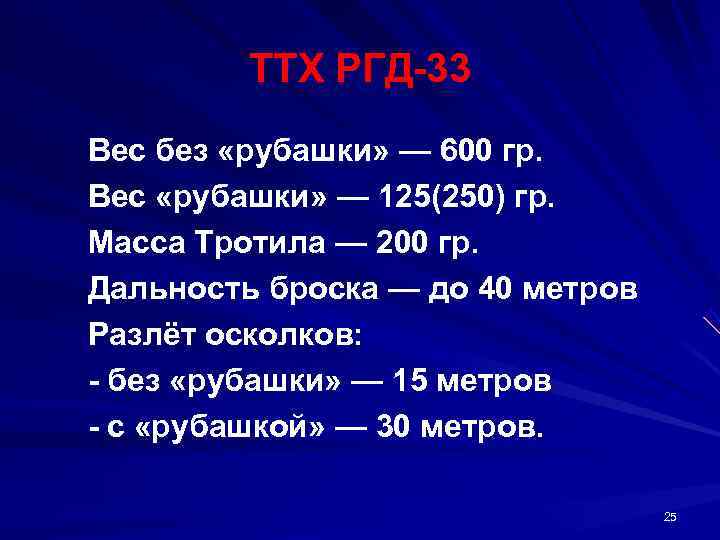

ТТХ РГД 33 Вес без «рубашки» — 600 гр. Вес «рубашки» — 125(250) гр. Масса Тротила — 200 гр. Дальность броска — до 40 метров Разлёт осколков: без «рубашки» — 15 метров с «рубашкой» — 30 метров. 25

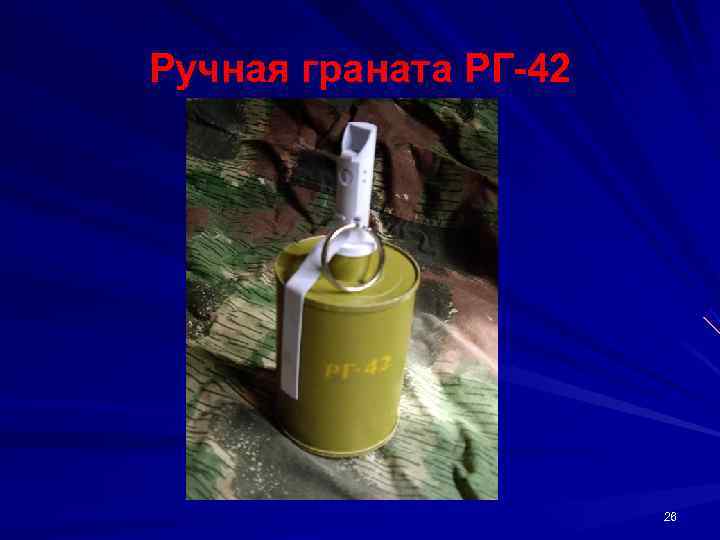

Ручная граната РГ 42 26

ТТХ РГ 42 Вес гранаты — 420 грамм Масса Тротила — 110 грамм Длина с запалом – 130 мм Диаметр – 55 мм Разлёт осколков — 25 метров Дальность броска – до 35 50 м. 27

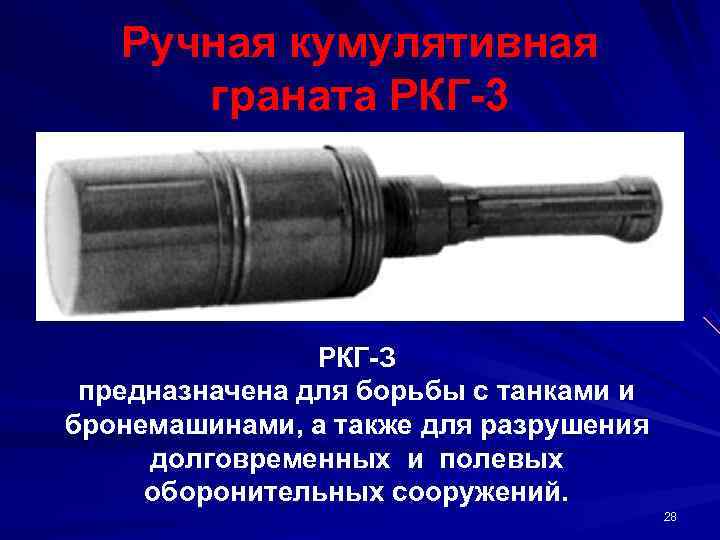

Ручная кумулятивная граната РКГ 3 РКГ З предназначена для борьбы с танками и бронемашинами, а также для разрушения долговременных и полевых оборонительных сооружений. 28

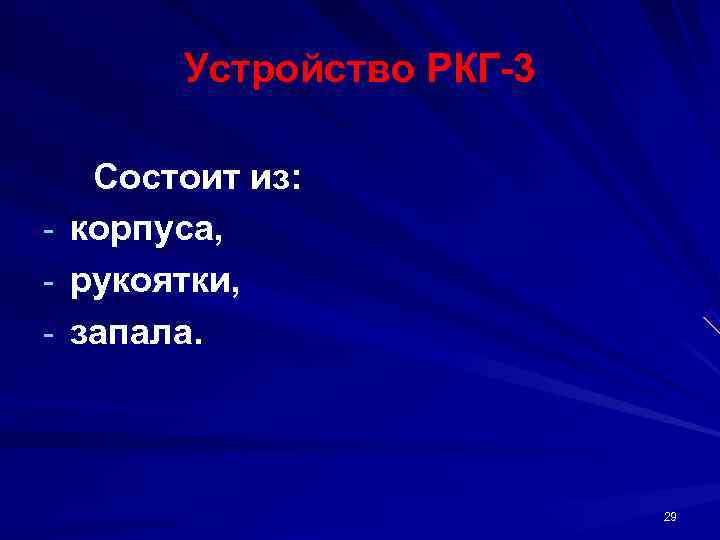

Устройство РКГ 3 Состоит из: - корпуса, - рукоятки, - запала. 29

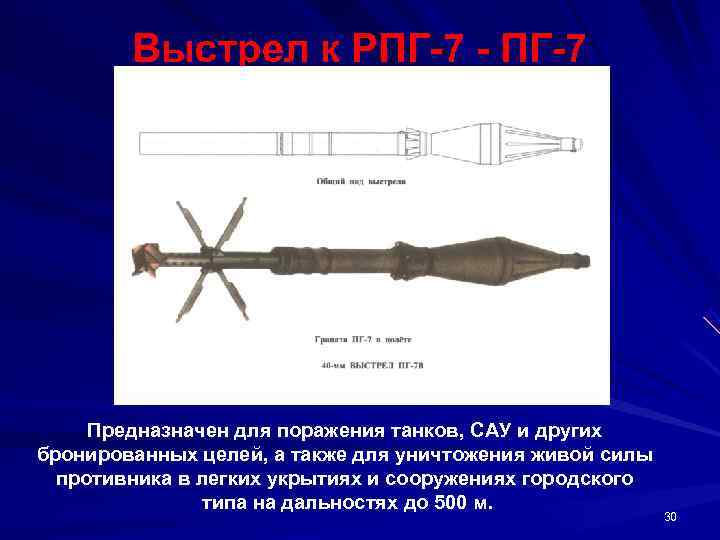

Выстрел к РПГ 7 Предназначен для поражения танков, САУ и других бронированных целей, а также для уничтожения живой силы противника в легких укрытиях и сооружениях городского типа на дальностях до 500 м. 30

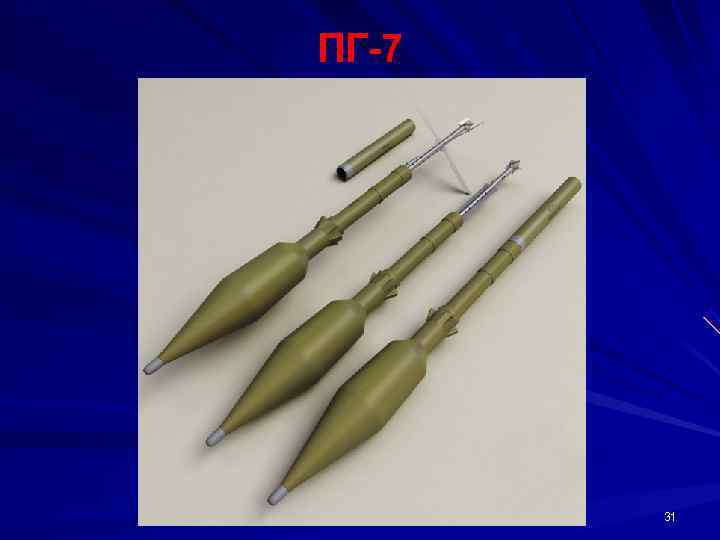

ПГ 7 31

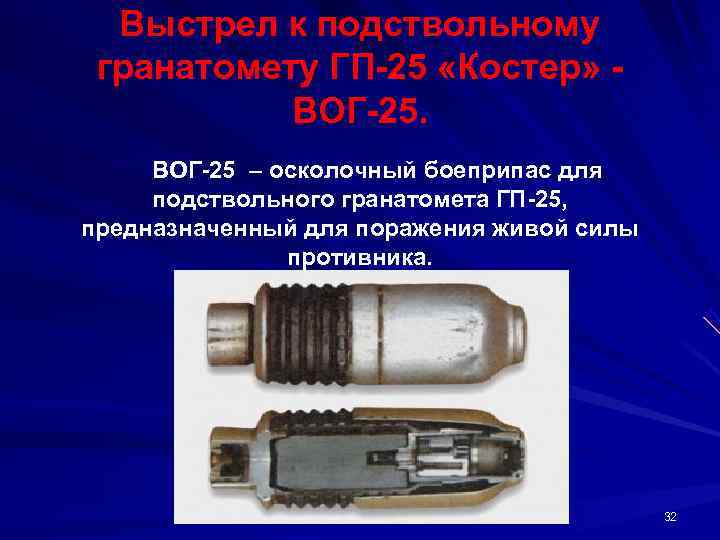

Выстрел к подствольному гранатомету ГП 25 «Костер» ВОГ 25 – осколочный боеприпас для подствольного гранатомета ГП 25, предназначенный для поражения живой силы противника. 32

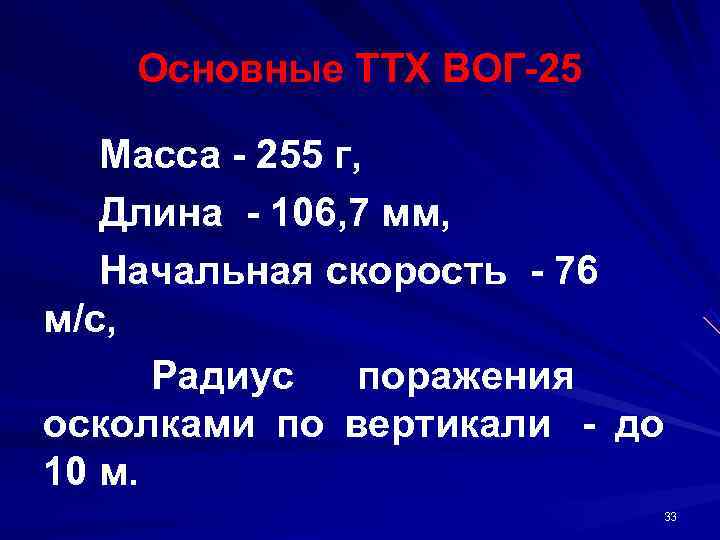

Основные ТТХ ВОГ 25 Масса 255 г, Длина 106, 7 мм, Начальная скорость 76 м/с, Радиус поражения осколками по вертикали до 10 м. 33

34

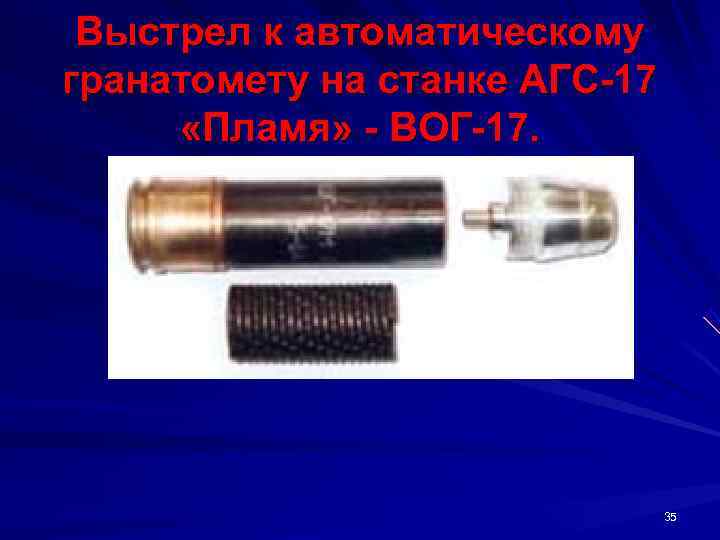

Выстрел к автоматическому гранатомету на станке АГС 17 «Пламя» ВОГ 17. 35

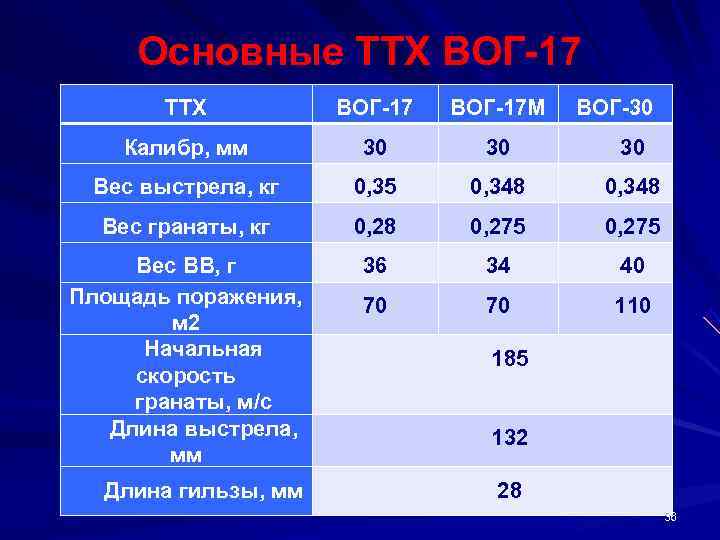

Основные ТТХ ВОГ 17 ТТХ ВОГ 17 М ВОГ 30 Калибр, мм 30 Вес выстрела, кг 0, 35 0, 348 Вес гранаты, кг 0, 28 0, 275 Вес ВВ, г 36 34 40 Площадь поражения, 70 110 м 2 Начальная 185 скорость гранаты, м/с Длина выстрела, 132 мм Длина гильзы, мм 28 36

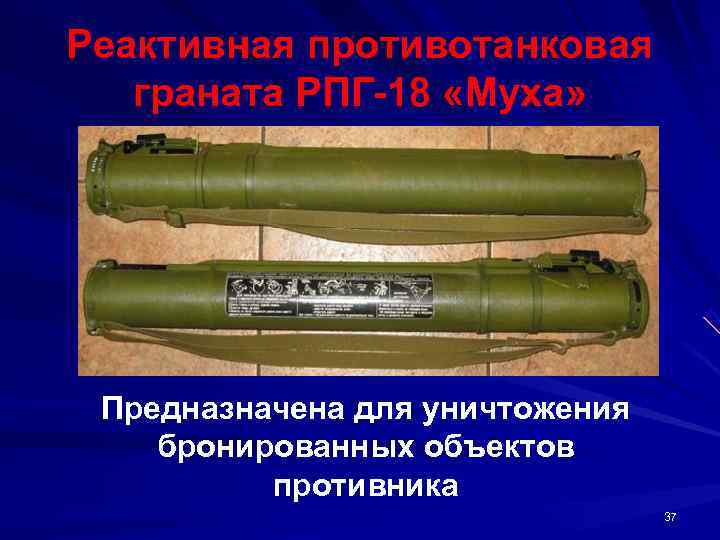

Реактивная противотанковая граната РПГ 18 «Муха» Предназначена для уничтожения бронированных объектов противника 37

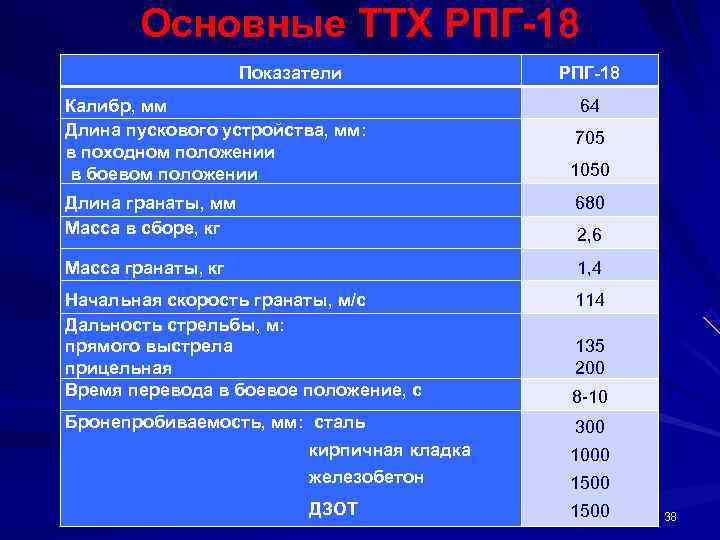

Основные ТТХ РПГ 18 Показатели РПГ 18 Калибр, мм 64 Длина пускового устройства, мм: 705 в походном положении в боевом положении 1050 Длина гранаты, мм 680 Масса в сборе, кг 2, 6 Масса гранаты, кг 1, 4 Начальная скорость гранаты, м/с 114 Дальность стрельбы, м: прямого выстрела 135 прицельная 200 Время перевода в боевое положение, с 8 -10 Бронепробиваемость, мм: сталь 300 кирпичная кладка 1000 железобетон 1500 ДЗОТ 1500 38

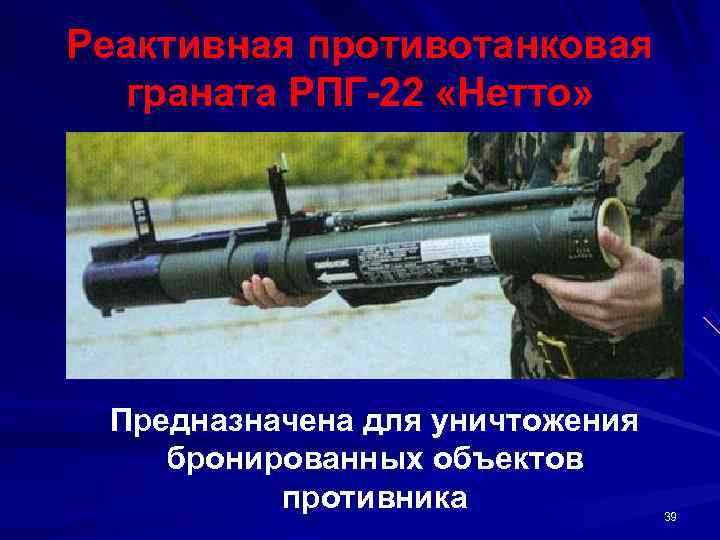

Реактивная противотанковая граната РПГ 22 «Нетто» Предназначена для уничтожения бронированных объектов противника 39

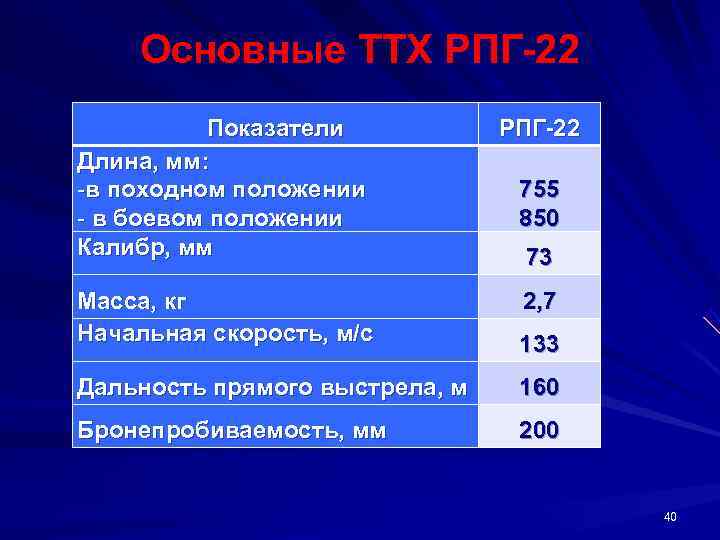

Основные ТТХ РПГ 22 Показатели РПГ 22 Длина, мм: -в походном положении 755 - в боевом положении 850 Калибр, мм 73 Масса, кг 2, 7 Начальная скорость, м/с 133 Дальность прямого выстрела, м 160 Бронепробиваемость, мм 200 40

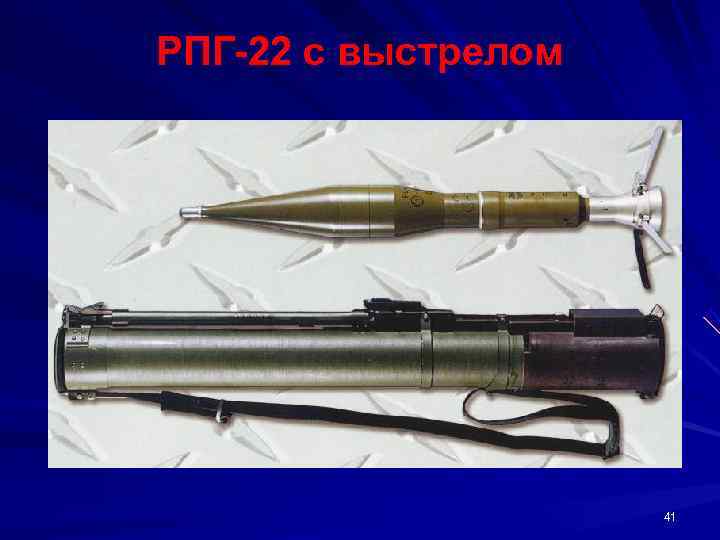

РПГ 22 с выстрелом 41

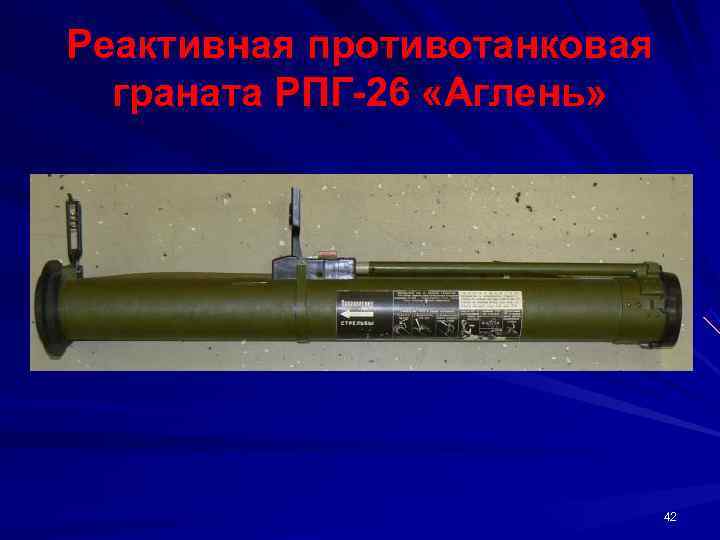

Реактивная противотанковая граната РПГ 26 «Аглень» 42

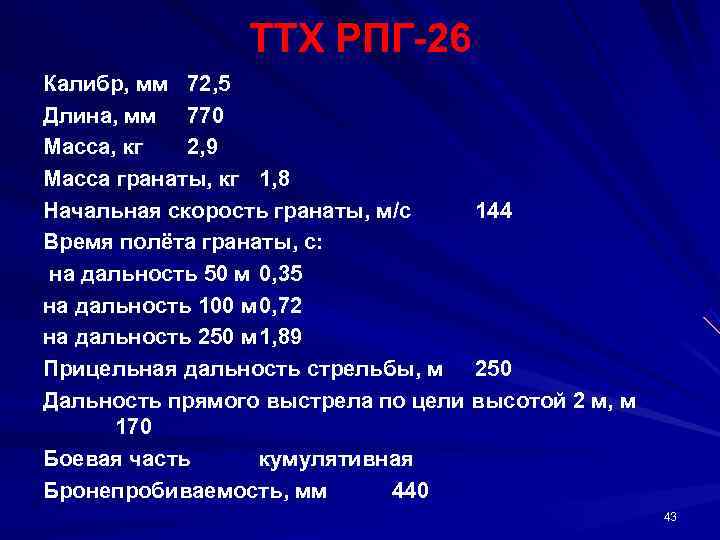

ТТХ РПГ 26 Калибр, мм 72, 5 Длина, мм 770 Масса, кг 2, 9 Масса гранаты, кг 1, 8 Начальная скорость гранаты, м/с 144 Время полёта гранаты, с: на дальность 50 м 0, 35 на дальность 100 м 0, 72 на дальность 250 м 1, 89 Прицельная дальность стрельбы, м 250 Дальность прямого выстрела по цели высотой 2 м, м 170 Боевая часть кумулятивная Бронепробиваемость, мм 440 43

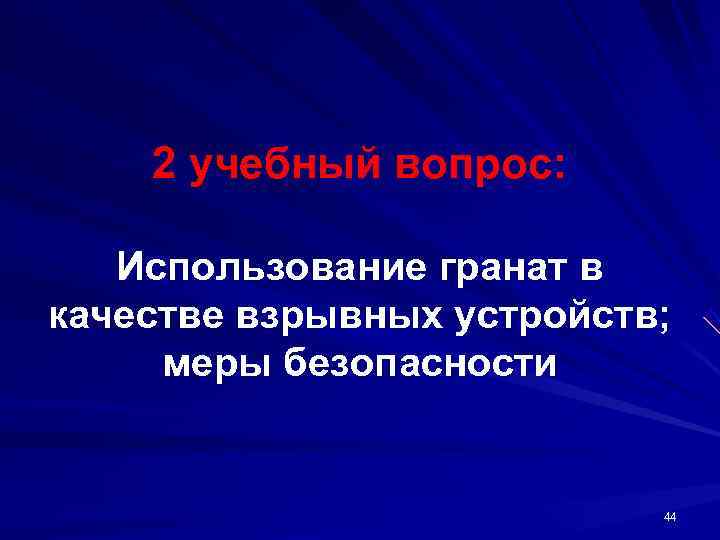

2 учебный вопрос: Использование гранат в качестве взрывных устройств; меры безопасности 44

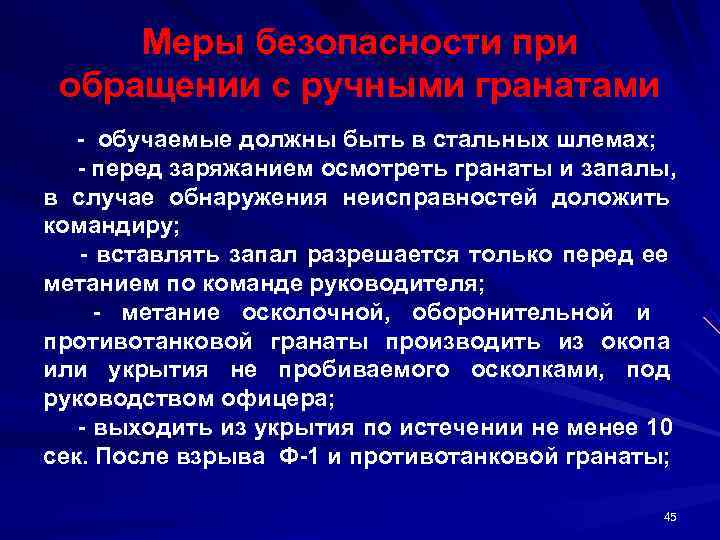

Меры безопасности при обращении с ручными гранатами обучаемые должны быть в стальных шлемах; перед заряжанием осмотреть гранаты и запалы, в случае обнаружения неисправностей доложить командиру; вставлять запал разрешается только перед ее метанием по команде руководителя; метание осколочной, оборонительной и противотанковой гранаты производить из окопа или укрытия не пробиваемого осколками, под руководством офицера; выходить из укрытия по истечении не менее 10 сек. После взрыва Ф 1 и противотанковой гранаты; 45

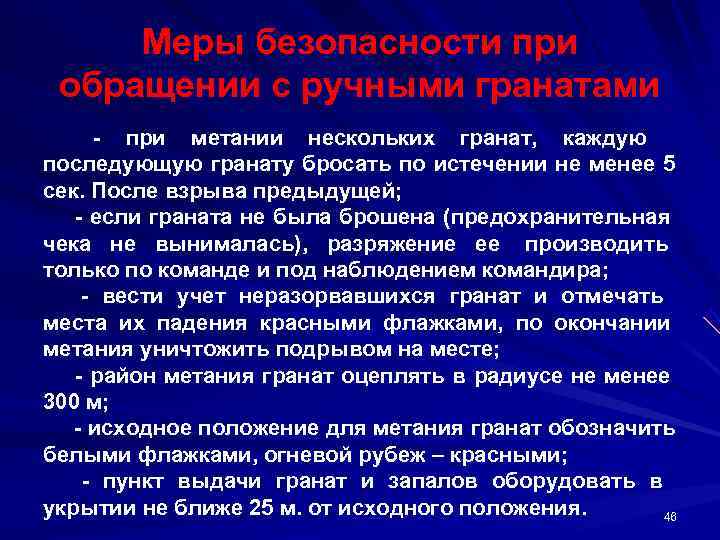

Меры безопасности при обращении с ручными гранатами при метании нескольких гранат, каждую последующую гранату бросать по истечении не менее 5 сек. После взрыва предыдущей; если граната не была брошена (предохранительная чека не вынималась), разряжение ее производить только по команде и под наблюдением командира; вести учет неразорвавшихся гранат и отмечать места их падения красными флажками, по окончании метания уничтожить подрывом на месте; район метания гранат оцеплять в радиусе не менее 300 м; исходное положение для метания гранат обозначить белыми флажками, огневой рубеж – красными; пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 м. от исходного положения. 46

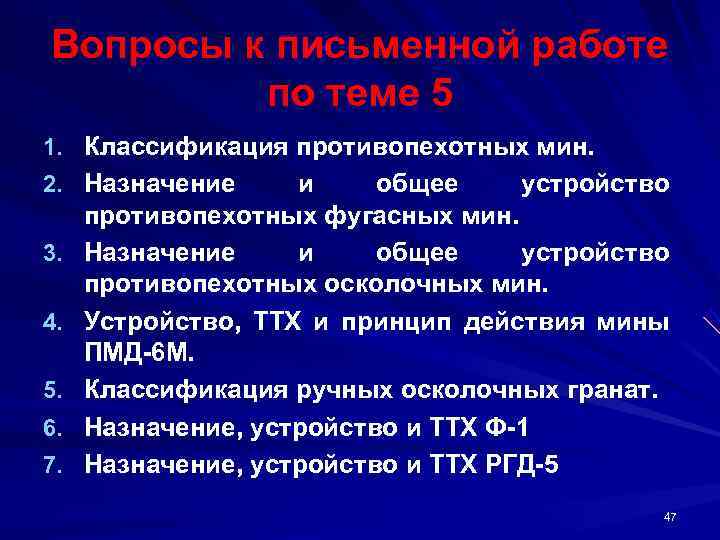

Вопросы к письменной работе по теме 5 1. Классификация противопехотных мин. 2. Назначение и общее устройство противопехотных фугасных мин. 3. Назначение и общее устройство противопехотных осколочных мин. 4. Устройство, ТТХ и принцип действия мины ПМД 6 М. 5. Классификация ручных осколочных гранат. 6. Назначение, устройство и ТТХ Ф 1 7. Назначение, устройство и ТТХ РГД 5 47

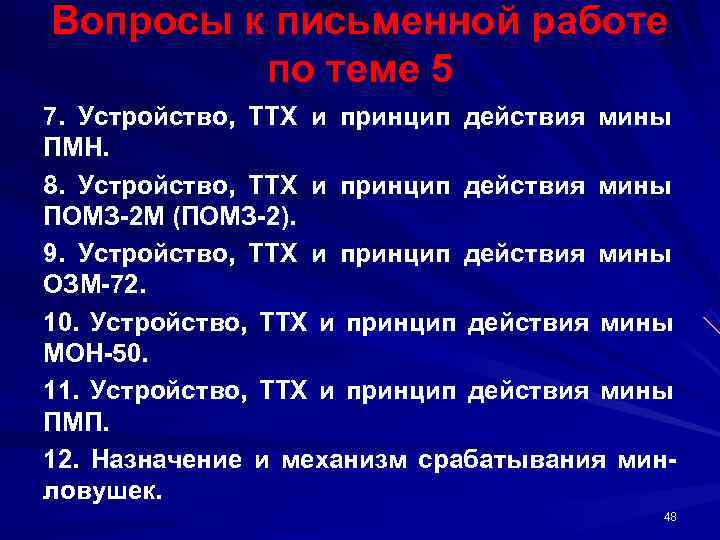

Вопросы к письменной работе по теме 5 7. Устройство, ТТХ и принцип действия мины ПМН. 8. Устройство, ТТХ и принцип действия мины ПОМЗ 2 М (ПОМЗ 2). 9. Устройство, ТТХ и принцип действия мины ОЗМ 72. 10. Устройство, ТТХ и принцип действия мины МОН 50. 11. Устройство, ТТХ и принцип действия мины ПМП. 12. Назначение и механизм срабатывания мин ловушек. 48
