Инженерная подготовка ТЕМА № 1: ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ И МАСКИРОВКА ПОЗИЦИЙ. 1

Под инженерным обеспечением боя понимается совокупность инженерных мероприятий, выполняемых мотострелковыми подразделениями инженерных войск в соответствие с решением общевойскового командира в интересах успешного выполнения поставленных задач. ЗАДАЧИ ИНЖЕНЕРНОГО ОБЕСПЕЧЕНИЯ 1 - инженерная разведка противника, местности и объектов; 2 - фортификационное оборудование оборонительных позиций опорных пунктов и районов обороны (районов развёртывания ПУ, исходных районов, районов сосредоточения); 3 - устройство и содержание инженерных заграждений; 4 - подготовка (производство)разрушений; 5 - проделывание и содержание проходов в заграждениях и разрушениях; 6 - разминирование местности и объектов; 7 - подготовка и содержание путей движения и манёвра подразделений; 8 - оборудование и содержание переправ при форсировании(преодолении) водных преград; 9 - оборудование и содержание пунктов полевого водообеспечения; 10 - полевое электроэнергетическое обеспечение войск; 11 - участие в противодействии системам разведки и наведения оружия противника, скрытии(маскировке), имитации подразделений(частей)и объектов, обеспечении дезинформации и демонстративных действий; 12 - ликвидации последствий воздействия различных видов оружия противника и опасных факторов природного и техногенного характера. 2

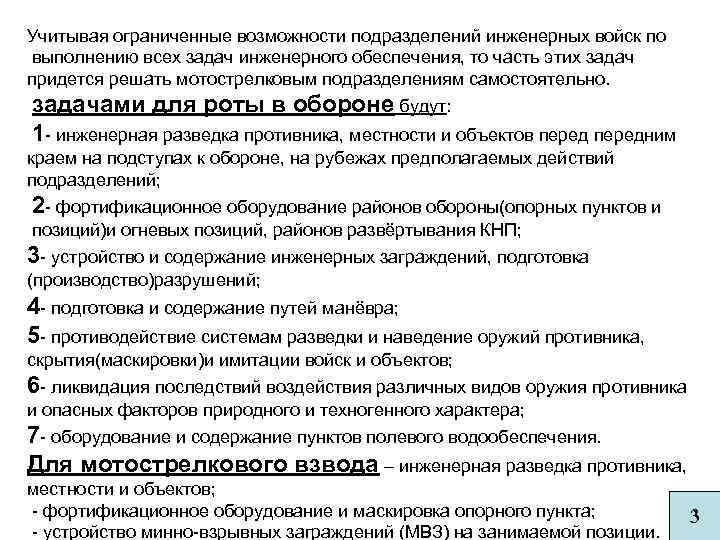

Учитывая ограниченные возможности подразделений инженерных войск по выполнению всех задач инженерного обеспечения, то часть этих задач придется решать мотострелковым подразделениям самостоятельно. задачами для роты в обороне будут: 1 - инженерная разведка противника, местности и объектов передним краем на подступах к обороне, на рубежах предполагаемых действий подразделений; 2 - фортификационное оборудование районов обороны(опорных пунктов и позиций)и огневых позиций, районов развёртывания КНП; 3 - устройство и содержание инженерных заграждений, подготовка (производство)разрушений; 4 - подготовка и содержание путей манёвра; 5 - противодействие системам разведки и наведение оружий противника, скрытия(маскировки)и имитации войск и объектов; 6 - ликвидация последствий воздействия различных видов оружия противника и опасных факторов природного и техногенного характера; 7 - оборудование и содержание пунктов полевого водообеспечения. Для мотострелкового взвода – инженерная разведка противника, местности и объектов; - фортификационное оборудование и маскировка опорного пункта; - устройство минно-взрывных заграждений (МВЗ) на занимаемой позиции. 3

Основные задачи инженерного обеспечения в наступлении: Таковыми задачами для роты (взвода) будут: - инженерная разведка противника, местности и объектов передним краем и в глубине обороны противника; - Фортификационное оборудование(дооборудование)позиций, занимаемых подразделениями перед наступлением; - подготовка и содержание путей движения и манёвра; - проделывание и содержание проходов в заграждениях и разрушениях и устройстве переходов через препятствия; - оборудование и содержание переправ при форсировании(преодолении)водных преград. 4

Учебные вопросы: 1. Основы инженерного оборудования и маскировки позиций. Отрывка и оборудование окопов для стрельбы из стрелкового оружия. 2. Инженерные сооружения, возводимые на позициях и в районах мотострелковых подразделений в ходе их фортификационного оборудования. 3. Фортификационное оборудование опорных пунктов и боевых позиций. 4. Инженерное оборудование позиций и районов в особых условиях и в ходе вооруженных конфликтов. 5

- Фортификационное оборудование позиционных районов (позиций, рубежей, районов рассредоточения и т. п. ) проводится в целях обеспечения устойчивого управления частями и подразделениями, повышения эффективности применения оружия, надежной защиты личного состава, вооружения и техники от средств поражения, а также усиления охраны и обороны расположения войск. Оборудование позиций и районов расположения войск достигается устройством удобных и хорошо маскированных огневых позиций, устройством заграждений и защищенных сообщений. Инженерные сооружения, обеспечивающие выполнение той или иной боевой задачи (огонь, маневр, наблюдение) под огнем противника или обеспечивающие защиту своих сил и средств от средств поражения противника, называются фортификационными сооружениями. 6

Маскировка войск и объектов: –заключается в устранении или ослаблении демаскирующих признаков состояния, положения и деятельности войск, объектов, ВВТ. –достигается использованием маскирующих свойств местности, применением табельных маскировочных комплектов, растительности, аэрозолей и др. 7

ОРГАНИЗАЦИОННЫЕ МЕРОПРИЯТИЯ МАСКИРОВКИ ВКЛЮЧАЮТ: • Рассредоточение войск и периодическую смену районов и позиций; • Использование маскирующих свойств местности и условий ограниченной видимости для скрытия действий войск; • Ограничение выработок растительности, прокладывание новых путей движения, вытаптывания травы в районах расположения войск; • Проведение демонстративных действий войск; • Соблюдение л/с требований маскировочной дисциплины; • Сохранение военной тайны; • Систематический контроль за своевременностью и качеством маскировки. 8

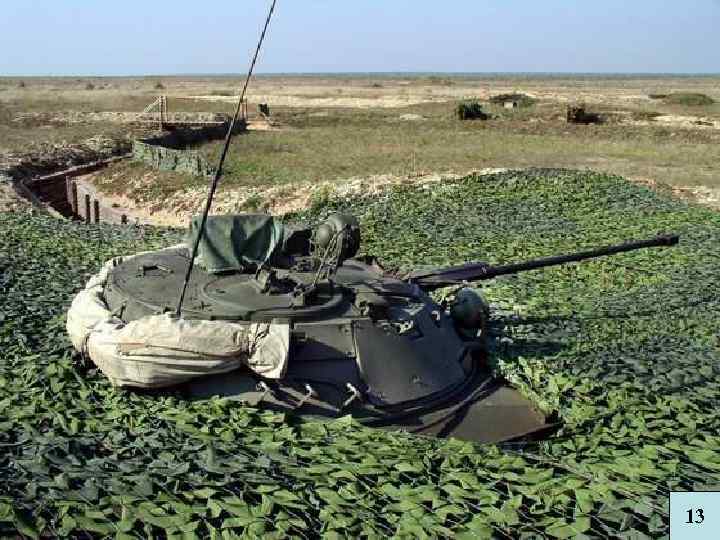

ИНЖЕНЕРНЫЕ МЕРОПРИЯТИЯ МАСКИРОВКИ ВКЛЮЧАЮТ: • Маскировочное окрашивание; • Применение табельных средств скрытия и масок войскового изготовления; • Устройство ложных сооружений и применение инженерных средств имитации; • Применение растительности и распятнение местности. 9

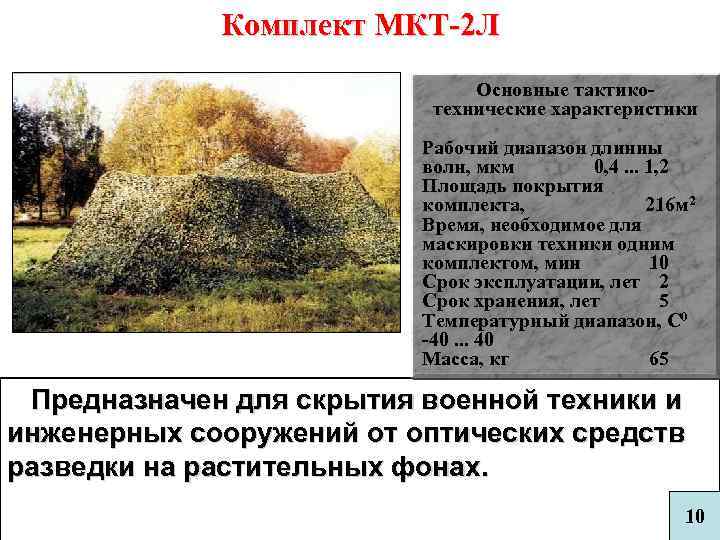

Комплект МКТ-2 Л Основные тактикотехнические характеристики Рабочий диапазон длинны волн, мкм 0, 4. . . 1, 2 Площадь покрытия комплекта, 216 м 2 Время, необходимое для маскировки техники одним комплектом, мин 10 Срок эксплуатации, лет 2 Срок хранения, лет 5 Температурный диапазон, С 0 -40. . . 40 Масса, кг 65 Предназначен для скрытия военной техники и инженерных сооружений от оптических средств разведки на растительных фонах. 10

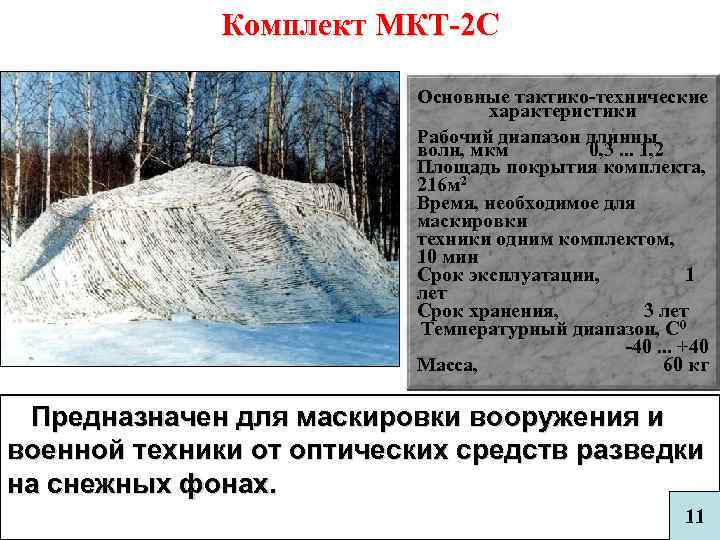

Комплект МКТ-2 С Основные тактико-технические характеристики Рабочий диапазон длинны волн, мкм 0, 3. . . 1, 2 Площадь покрытия комплекта, 216 м 2 Время, необходимое для маскировки техники одним комплектом, 10 мин Срок эксплуатации, 1 лет Срок хранения, 3 лет Температурный диапазон, С 0 -40. . . +40 Масса, 60 кг Предназначен для маскировки вооружения и военной техники от оптических средств разведки на снежных фонах. 11

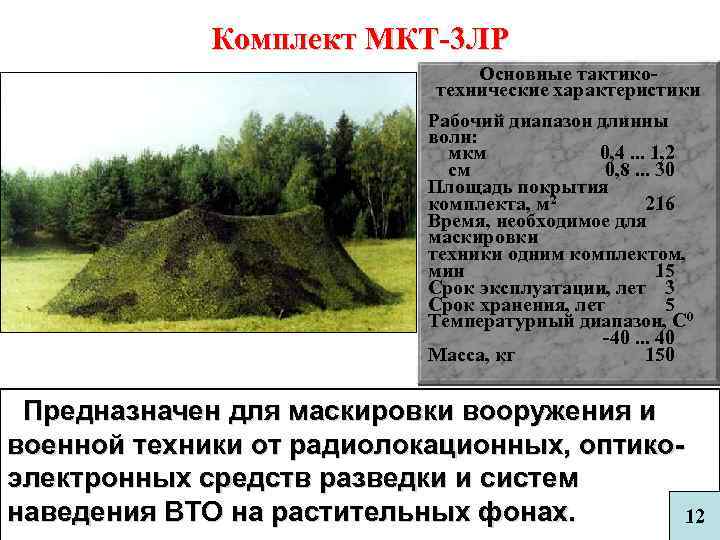

Комплект МКТ-3 ЛР Основные тактикотехнические характеристики Рабочий диапазон длинны волн: мкм 0, 4. . . 1, 2 см 0, 8. . . 30 Площадь покрытия комплекта, м 2 216 Время, необходимое для маскировки техники одним комплектом, мин 15 Срок эксплуатации, лет 3 Срок хранения, лет 5 Температурный диапазон, С 0 -40. . . 40 Масса, кг 150 Предназначен для маскировки вооружения и военной техники от радиолокационных, оптикоэлектронных средств разведки и систем наведения ВТО на растительных фонах. 12

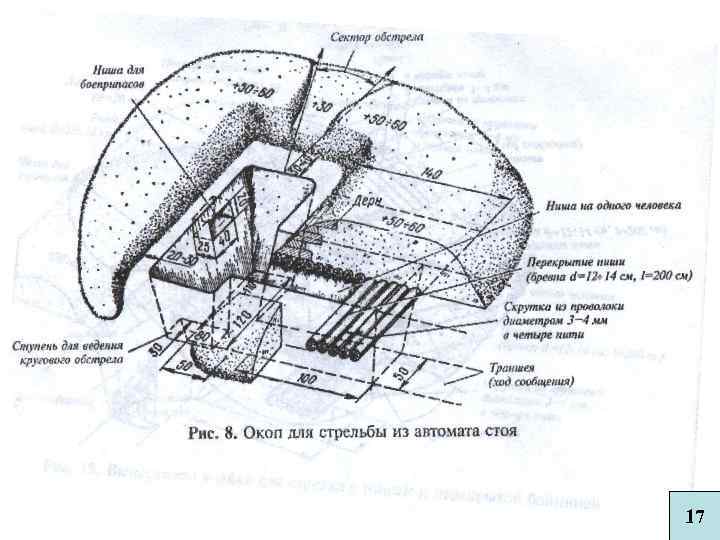

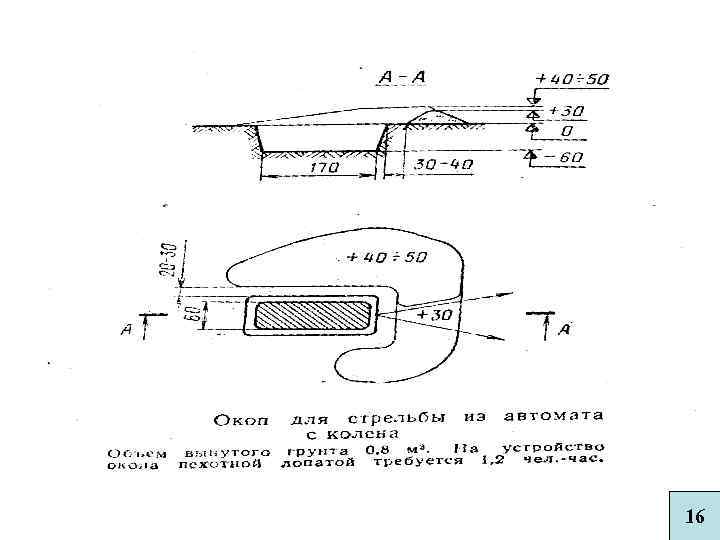

Для защиты от средств поражения противника, создания лучших условий для ведения огня и наблюдения личный состав устраивает окопы. Окоп представляет собой фортификационное сооружение открытого типа, предназначенное для ведения огня и защиты личного состава от различных средств поражения. Стрелковые окопы в зависимости от количества размещенных в них личного состава подразделяются на одиночные, парные окопы и окопы на отделение. 15

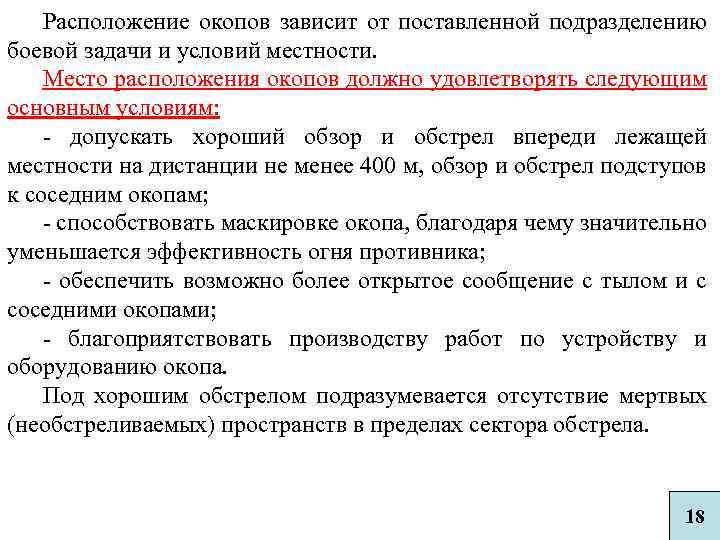

Расположение окопов зависит от поставленной подразделению боевой задачи и условий местности. Место расположения окопов должно удовлетворять следующим основным условиям: - допускать хороший обзор и обстрел впереди лежащей местности на дистанции не менее 400 м, обзор и обстрел подступов к соседним окопам; - способствовать маскировке окопа, благодаря чему значительно уменьшается эффективность огня противника; - обеспечить возможно более открытое сообщение с тылом и с соседними окопами; - благоприятствовать производству работ по устройству и оборудованию окопа. Под хорошим обстрелом подразумевается отсутствие мертвых (необстреливаемых) пространств в пределах сектора обстрела. 18

Отрывка одиночного окопа для стрельбы лежа под огнем противника производится следующим образом : на выбранном месте солдат кладет оружие правее себя на расстоянии вытянутой руки стволом в сторону противника; повернувшись на левый бок, вынимает пехотную лопату из чехла; затем, взяв черенок лопаты обеими руками, ударами на себя подрезает дёрн. Последовательность отрывки одиночного окопа для стрельбы из автомата лежа Во время работы голову надо держать возможно ближе к земле, но так, чтобы можно было вести непрерывное наблюдение за противником. Отрыв переднюю часть окопа на глубину примерно 20 см, солдат отодвигается немного назад и продолжает отрывку остальной части. Окоп по ширине должен быть 60 см, а по длине — 170 см. 19

Окоп на отделение представляет собой ров длиной до 100 м, оборудованный для ведения огня из штатного оружия мотострелкового отделения. Окоп на отделение создает благоприятные условия для ведения боя: обеспечивает скрытый маневр огневыми средствами, товарищескую взаимопомощь и огневую поддержку. Но, с другой стороны, он требует больших затрат на его возведение. Например, одиночные окопы отрываются за 1, 5 -2, 5 часа, а окоп на отделение за 10 -12 часов. Поэтому, в целях обеспечения постоянной готовности к бою, устройство окопа на отделение начинается с отрывки одиночных окопов, которые затем соединяются рвом. В связи с этим окоп на отделение устраивается в несколько этапов. 23

На позиции отделения в первую очередь отрываются одиночные (парные) окопы для автоматчиков, гранатометчика и окоп для МТЛБ, затем одиночные (парные) окопы соединяются между собой в окоп на отделение, который доводится до полного профиля, а при неустойчивом грунте, кроме того, усиливается одеждой крутостей, окоп на отделение соединяется сплошной траншеей с окопами соседних отделений. Для личного состава оборудуется перекрытая щель. Во вторую очередь отрывается окоп на запасной огневой позиции для МТЛБ, а также ход сообщения к нему. В окопе на отделение оборудуются блиндажи, ниши для боеприпасов. В дальнейшем продолжается совершенствование и развитие всего инженерного оборудования позиции отделения в боевом и хозяйственном отношении. 24

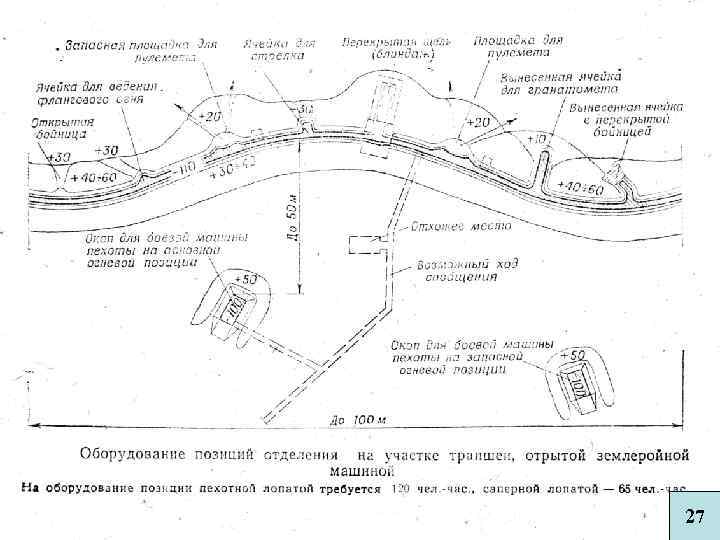

Позиция мотострелкового отделения (вариант) 26

Огневая позиция - это место, занятое или намеченное для занятия танком, боевой машиной пехоты (бронетранспортером), противотанковым ракетным комплексом и другими штатными и приданными огневыми средствами, на котором может отрываться окоп на огневое средство и оборудоваться перекрытая щель (блиндаж) на экипаж (расчет). По своему назначению огневые позиции подразделяются на основные, запасные, временные, ложные. Основные огневые позиции предназначаются для выполнения поставленных задач в ходе оборонительного боя. Они подготавливаются для всех. огневых средств, места для них указываются командиром роты (взвода). 28

Запасные огневые позиции предназначаются для осуществления маневра в ходе оборонительного боя, а также занимаются в случае невозможности выполнения поставленной задачи с основной позиции, их занятие производится только по приказу командира. Временные огневые позиции оборудуются для дежурных огневых средств, боевых машин (БТР), танков и предназначаются для выполнения отдельных задач и введения противника в заблуждение относительно истинного построения системы огня, Ложные огневые позиции создаются для введения противника в заблуждение относительно истинного положения огневых средств. 29

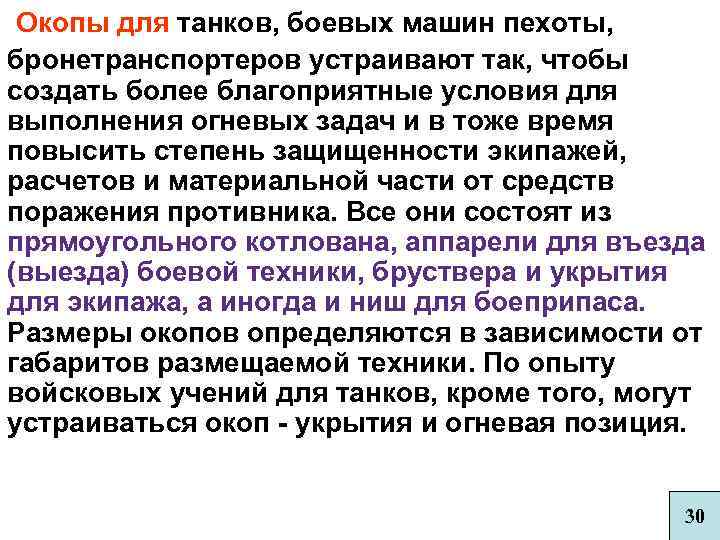

Окопы для танков, боевых машин пехоты, бронетранспортеров устраивают так, чтобы создать более благоприятные условия для выполнения огневых задач и в тоже время повысить степень защищенности экипажей, расчетов и материальной части от средств поражения противника. Все они состоят из прямоугольного котлована, аппарели для въезда (выезда) боевой техники, бруствера и укрытия для экипажа, а иногда и ниш для боеприпаса. Размеры окопов определяются в зависимости от габаритов размещаемой техники. По опыту войсковых учений для танков, кроме того, могут устраиваться окоп - укрытия и огневая позиция. 30

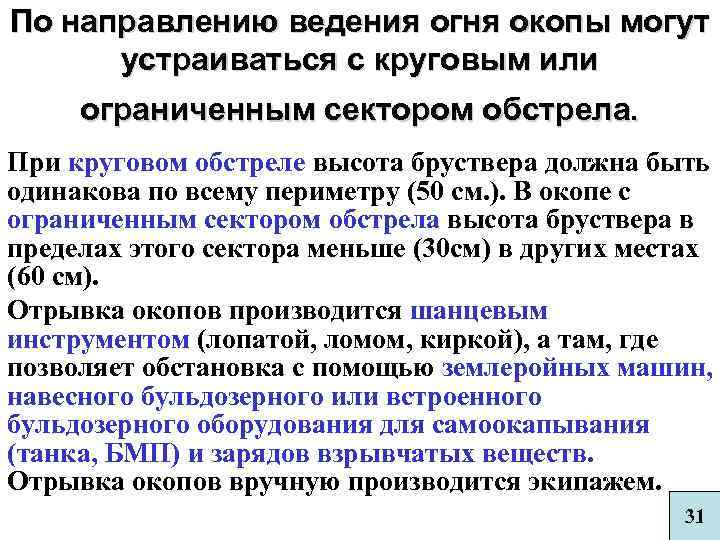

По направлению ведения огня окопы могут устраиваться с круговым или ограниченным сектором обстрела. При круговом обстреле высота бруствера должна быть одинакова по всему периметру (50 см. ). В окопе с ограниченным сектором обстрела высота бруствера в пределах этого сектора меньше (30 см) в других местах (60 см). Отрывка окопов производится шанцевым инструментом (лопатой, ломом, киркой), а там, где позволяет обстановка с помощью землеройных машин, навесного бульдозерного или встроенного бульдозерного оборудования для самоокапывания (танка, БМП) и зарядов взрывчатых веществ. Отрывка окопов вручную производится экипажем. 31

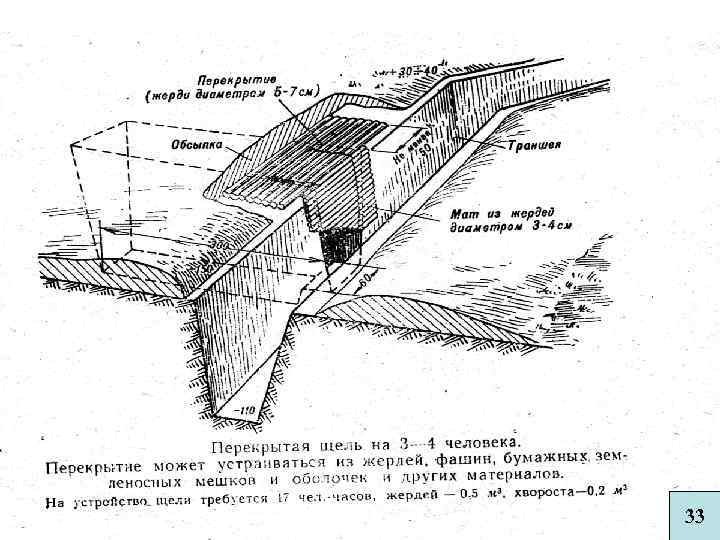

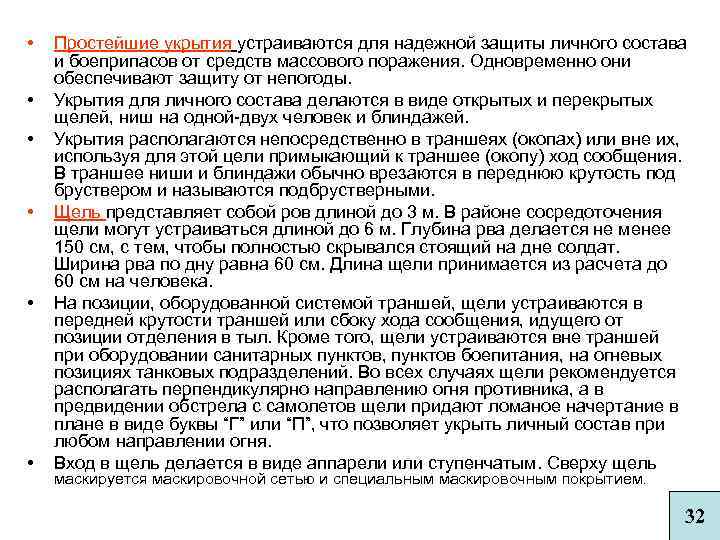

• • • Простейшие укрытия устраиваются для надежной защиты личного состава и боеприпасов от средств массового поражения. Одновременно они обеспечивают защиту от непогоды. Укрытия для личного состава делаются в виде открытых и перекрытых щелей, ниш на одной-двух человек и блиндажей. Укрытия располагаются непосредственно в траншеях (окопах) или вне их, используя для этой цели примыкающий к траншее (окопу) ход сообщения. В траншее ниши и блиндажи обычно врезаются в переднюю крутость под бруствером и называются подбрустверными. Щель представляет собой ров длиной до 3 м. В районе сосредоточения щели могут устраиваться длиной до 6 м. Глубина рва делается не менее 150 см, с тем, чтобы полностью скрывался стоящий на дне солдат. Ширина рва по дну равна 60 см. Длина щели принимается из расчета до 60 см на человека. На позиции, оборудованной системой траншей, щели устраиваются в передней крутости траншей или сбоку хода сообщения, идущего от позиции отделения в тыл. Кроме того, щели устраиваются вне траншей при оборудовании санитарных пунктов, пунктов боепитания, на огневых позициях танковых подразделений. Во всех случаях щели рекомендуется располагать перпендикулярно направлению огня противника, а в предвидении обстрела с самолетов щели придают ломаное начертание в плане в виде буквы “Г” или “П”, что позволяет укрыть личный состав при любом направлении огня. Вход в щель делается в виде аппарели или ступенчатым. Сверху щель маскируется маскировочной сетью и специальным маскировочным покрытием. 32

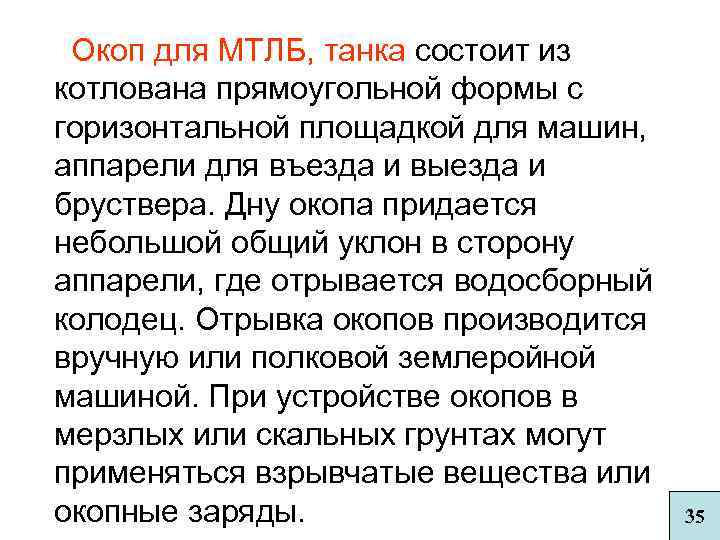

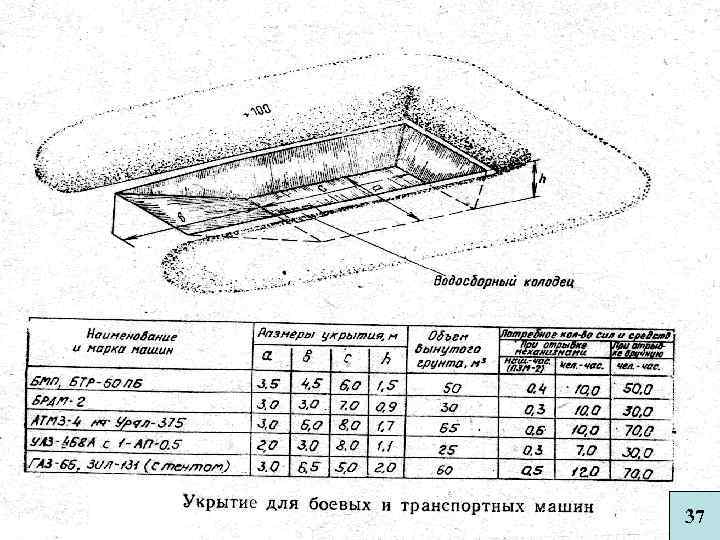

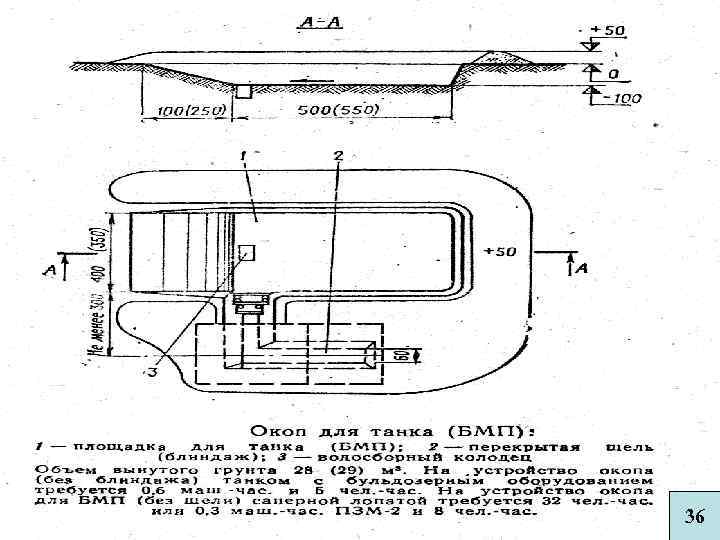

Окоп для МТЛБ, танка состоит из котлована прямоугольной формы с горизонтальной площадкой для машин, аппарели для въезда и выезда и бруствера. Дну окопа придается небольшой общий уклон в сторону аппарели, где отрывается водосборный колодец. Отрывка окопов производится вручную или полковой землеройной машиной. При устройстве окопов в мерзлых или скальных грунтах могут применяться взрывчатые вещества или окопные заряды. 35

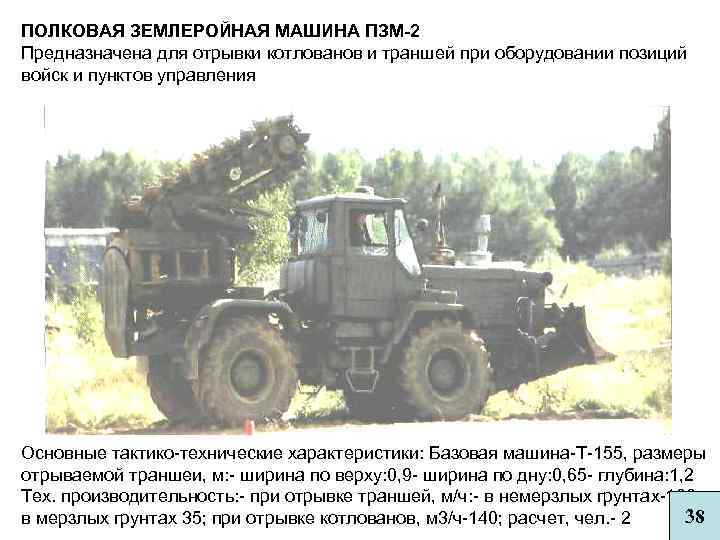

ПОЛКОВАЯ ЗЕМЛЕРОЙНАЯ МАШИНА ПЗМ-2 Предназначена для отрывки котлованов и траншей при оборудовании позиций войск и пунктов управления Основные тактико-технические характеристики: Базовая машина-Т-155, размеры отрываемой траншеи, м: - ширина по верху: 0, 9 - ширина по дну: 0, 65 - глубина: 1, 2 Тех. производительность: - при отрывке траншей, м/ч: - в немерзлых грунтах-180; 38 в мерзлых грунтах 35; при отрывке котлованов, м 3/ч-140; расчет, чел. - 2
