Инженерная подготовка и схема вертикальной планировки территории населенного пункта

Задача схемы вертикальной планировки – проектирование продольных уклонов осей улиц, обеспечивающих организацию стоков атмосферных вод с выводом их за пределы населенного пункта (или в ливневую канализацию) и нормальные условия для движения транспорта и пешеходов. Цель схемы вертикальной планировки – учитывать рельеф на трассируемых в проекте улицах так, чтобы вообще исключить недопустимые уклоны в них. Составление схемы вертикальной планировки 1 этап – изучают рельеф территории населенного пункта 2 этап – изготавливают схему планировки населенного пункта

Для выполнения задания необходимо иметь: абрис с топографической подосновой и запроектированными улицами карандаш, линейка, калькулятор

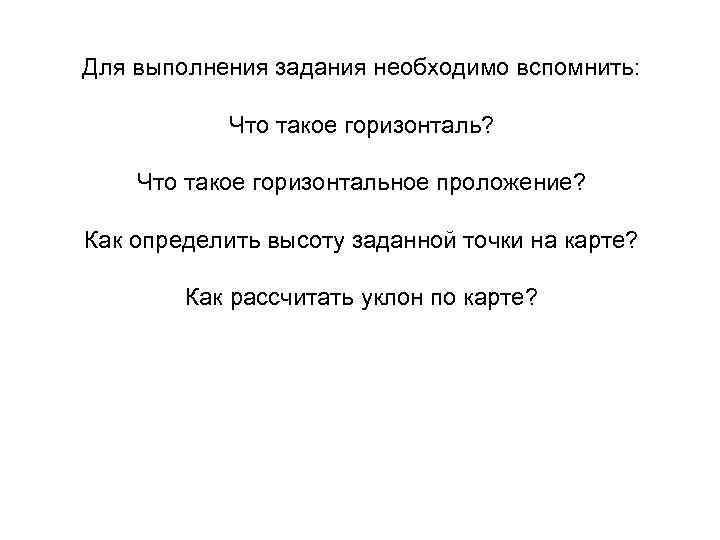

Для выполнения задания необходимо вспомнить: Что такое горизонталь? Что такое горизонтальное проложение? Как определить высоту заданной точки на карте? Как рассчитать уклон по карте?

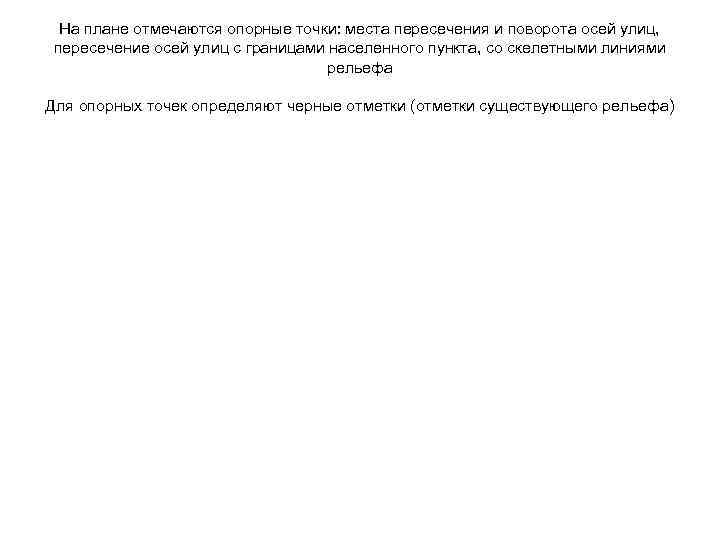

На плане отмечаются опорные точки: места пересечения и поворота осей улиц, пересечение осей улиц с границами населенного пункта, со скелетными линиями рельефа Для опорных точек определяют черные отметки (отметки существующего рельефа)

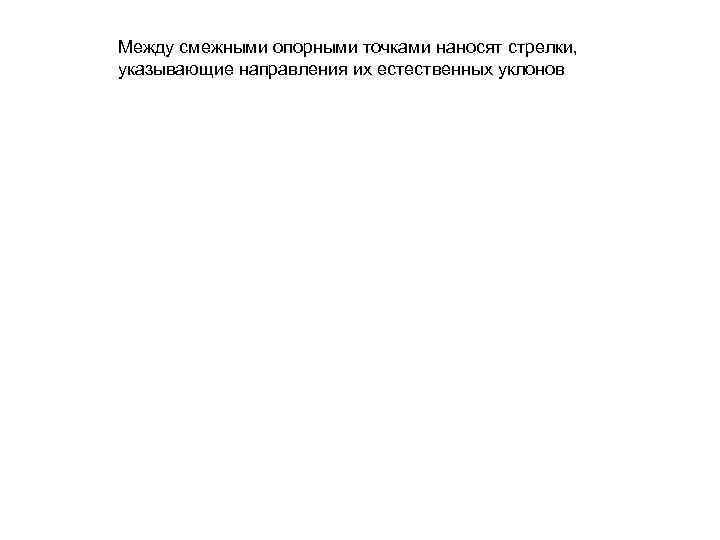

Между смежными опорными точками наносят стрелки, указывающие направления их естественных уклонов

Под стрелками отмечают расстояния (горизонтальные проложения) между соседними опорными точками

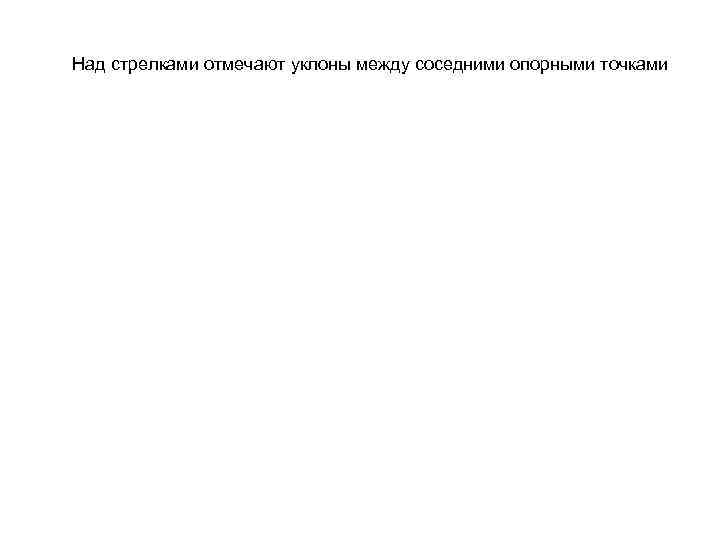

Над стрелками отмечают уклоны между соседними опорными точками

Уклон вычисляют по формуле: i=H/R, где Н – превышение между опорными точками (разность черных отметок), м; R – расстояние между опорными точками, м. Продольный уклон должен составлять: 0, 005 – 0, 08

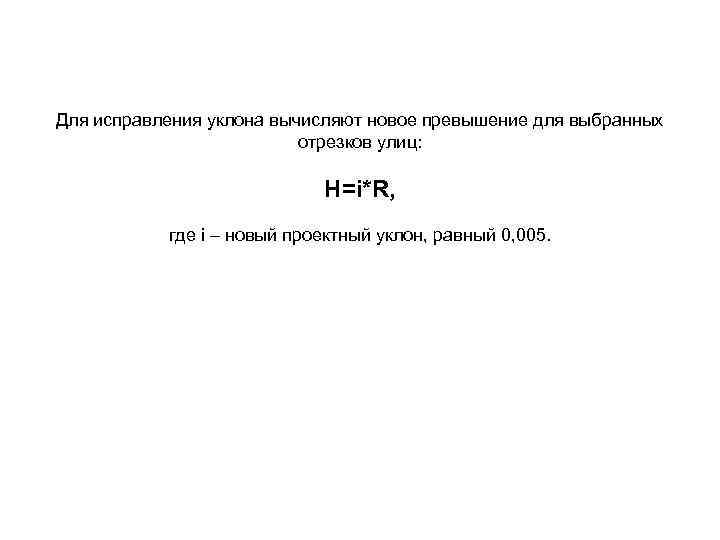

Для исправления уклона вычисляют новое превышение для выбранных отрезков улиц: Н=i*R, где i – новый проектный уклон, равный 0, 005.

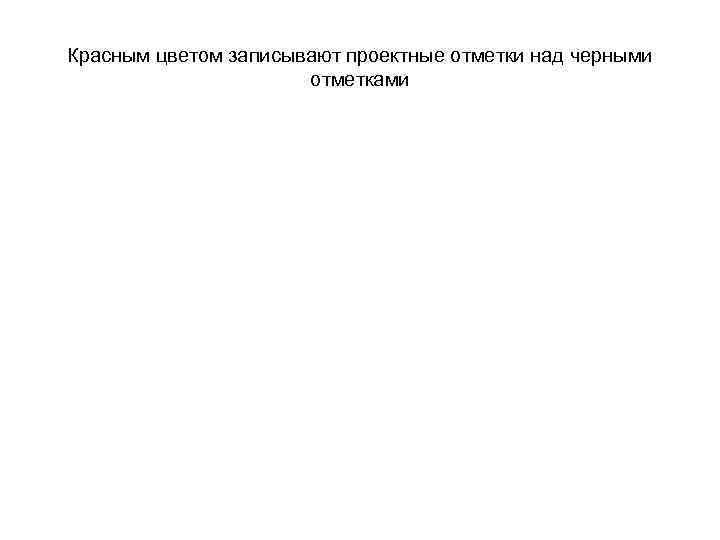

Красным цветом записывают проектные отметки над черными отметками
