Инженерная графика Занятие 8.

Инженерная графика

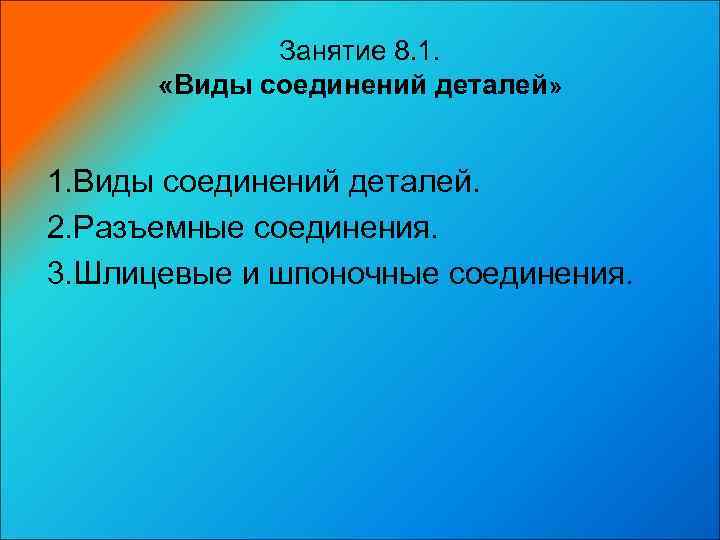

Занятие 8. 1. «Виды соединений деталей» 1. Виды соединений деталей. 2. Разъемные соединения. 3. Шлицевые и шпоночные соединения.

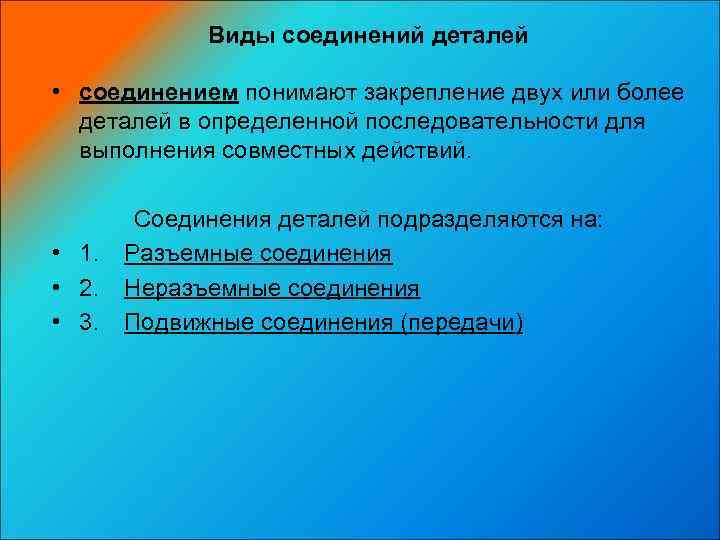

Виды соединений деталей • соединением понимают закрепление двух или более деталей в определенной последовательности для выполнения совместных действий. Соединения деталей подразделяются на: • 1. Разъемные соединения • 2. Неразъемные соединения • 3. Подвижные соединения (передачи)

Разъемное соединение – такое соединение, при котором можно многократно разобрать соединение, не повреждая деталей. Разъемные соединения классифицируются на: резьбовые; шлицевые; шпоночные; клиновые; штифтовые; контровочные (например, с помощью шайб Гровера); Резьбовые соединения

Шлицевые Шпоночные соединения Клиновые Штифтовые соединения

Шпоночные соединения • Шпоночное соединение - разъемное соединение вала и втулки (фланца, колеса и т. д. ) посредством дополнительного элемента-шпонки, осуществляющей механическую связь между валом и втулкой. Типы шпонок: • призматическая • сегментная • клиновая

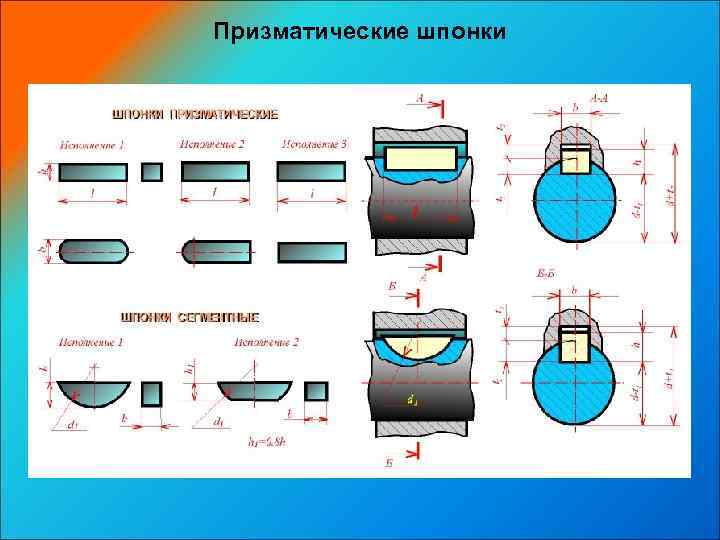

Призматические шпонки

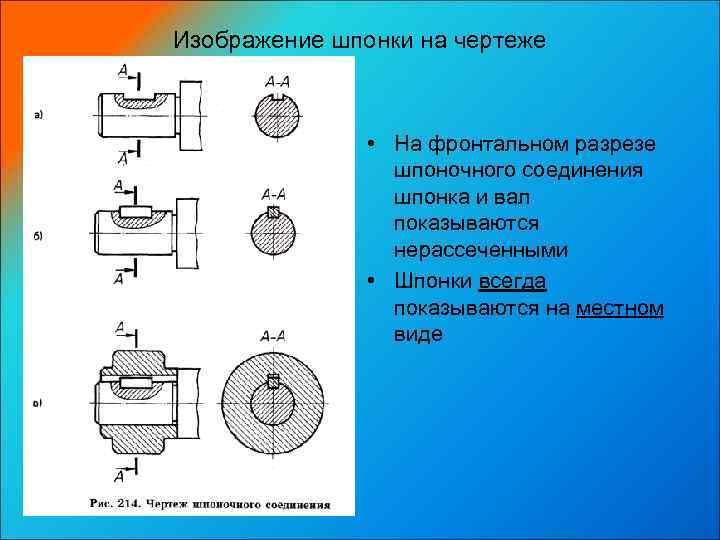

Изображение шпонки на чертеже • На фронтальном разрезе шпоночного соединения шпонка и вал показываются нерассеченными • Шпонки всегда показываются на местном виде

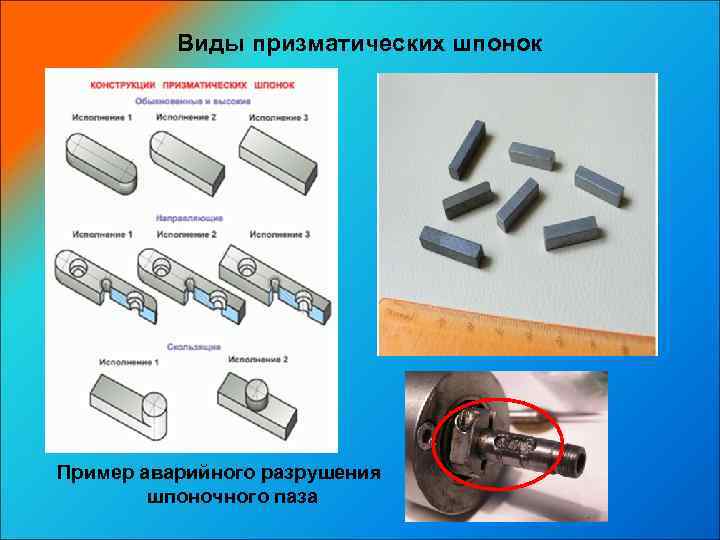

Виды призматических шпонок Пример аварийного разрушения шпоночного паза

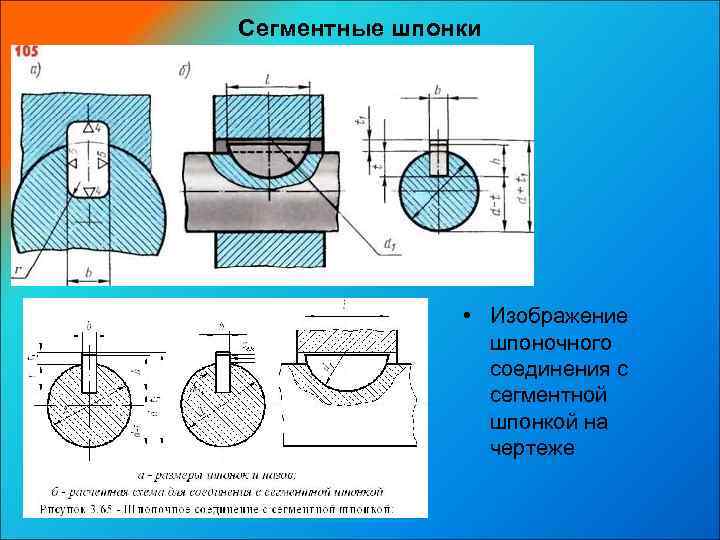

Сегментные шпонки • Изображение шпоночного соединения с сегментной шпонкой на чертеже

Клиновая шпонка • Изображение шпоночного соединения с клиновой шпонкой на чертеже

Шлицевые соединения. • Шлицевые соединения – это соединения деталей с помощью зубъев – шлицев, нарезанных вдоль деталей (выла и отверстия). Виды шлицевых соединений: Виды шлицевых соединений -с прямобочным профилем зубьев; -с трапециевидным профилем зубьев (не стандартное); -с эвольвентным профилем зубьев; -с треугольным профилем зубьев ( не стандартное).

Изображения шлицевых соединений вал отверстие соединение Изображение вала

Особенности выполнения чертежей шлицевых соединений • Наружный диаметр шлицевого выла выполняется основной линией, а внутренний – тонкими. • Граница шлица – сбег – выполняется тонкими линиями.

• В продольном разрезе все границы шлицов выполняются основными линиями. Сам шлиц не штрихуется. • В поперечном разрезе вал и отверстие штрихуются, контуры выполняются основными линиями.

• В поперечных разрезах и сечениях окружности впадин показывают сплошными тонкими линиями. При изображении зубчатого вала или отверстия в разрезе или сечении линии штриховки проводят: в продольных разрезах и сечениях - до линий впадин; в поперечных разрезах и сечениях - до линий выступов

Обозначение шлицевых соединений для прямобочного зубчатого профиля. d–Zxdx. Dxb (d-6 х28 х34 х7 ), где: • d - центрирование по внутреннему диаметру (D - если по наружному) • Z - количество зубьев на валу • d – внутренний диаметр (диаметр впадин вала) Для эвольвентного профиля. • D – наружный диаметр 50 х 2 , где: вала 50 – наружный диаметр вала • b – ширина зуба 2 – модуль соединения(табл. )
