Инженерная графика Занятие 7. 3.

Инженерная графика

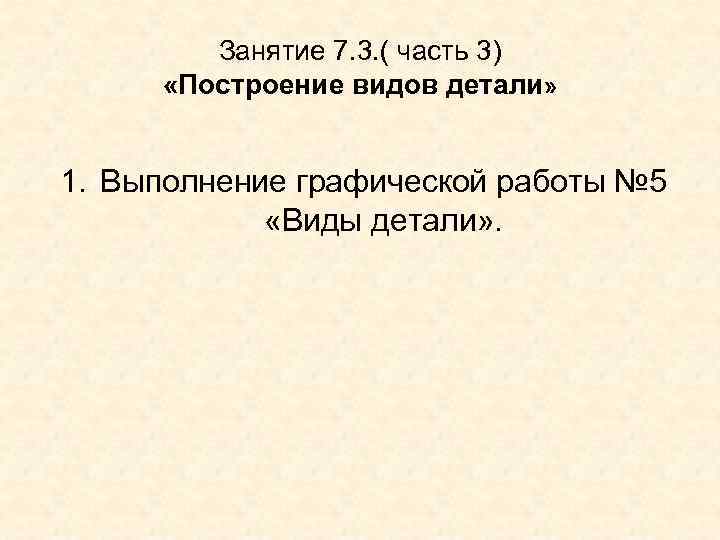

Занятие 7. 3. ( часть 3) «Построение видов детали» 1. Выполнение графической работы № 5 «Виды детали» .

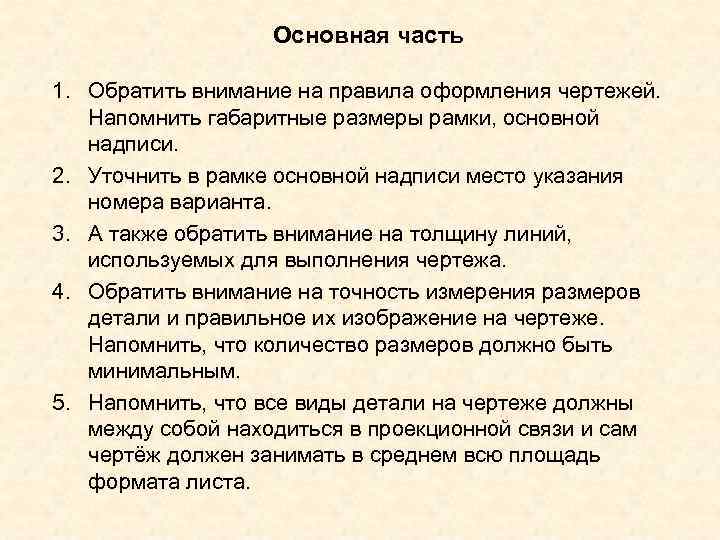

Основная часть 1. Обратить внимание на правила оформления чертежей. Напомнить габаритные размеры рамки, основной надписи. 2. Уточнить в рамке основной надписи место указания номера варианта. 3. А также обратить внимание на толщину линий, используемых для выполнения чертежа. 4. Обратить внимание на точность измерения размеров детали и правильное их изображение на чертеже. Напомнить, что количество размеров должно быть минимальным. 5. Напомнить, что все виды детали на чертеже должны между собой находиться в проекционной связи и сам чертёж должен занимать в среднем всю площадь формата листа.

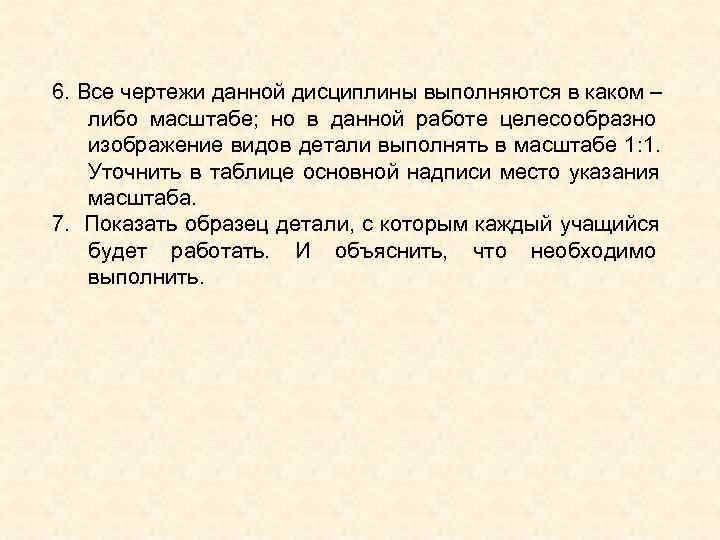

6. Все чертежи данной дисциплины выполняются в каком – либо масштабе; но в данной работе целесообразно изображение видов детали выполнять в масштабе 1: 1. Уточнить в таблице основной надписи место указания масштаба. 7. Показать образец детали, с которым каждый учащийся будет работать. И объяснить, что необходимо выполнить.

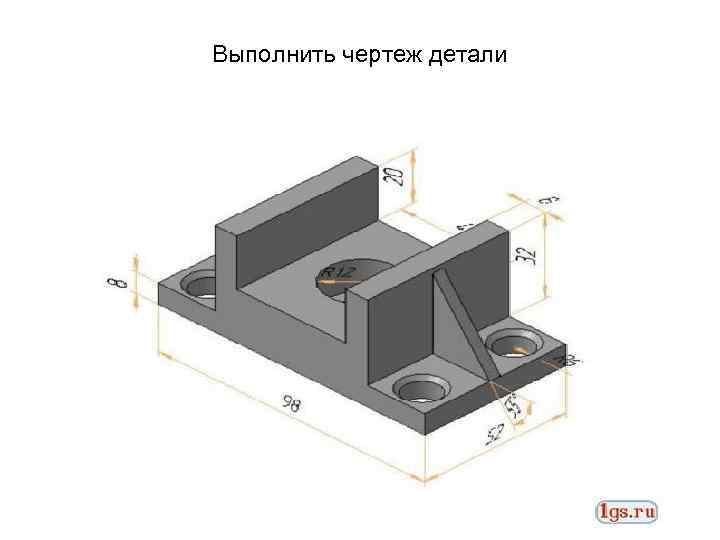

Выполнить чертеж детали
