Инженерная графика Занятие 7. 2

Инженерная графика

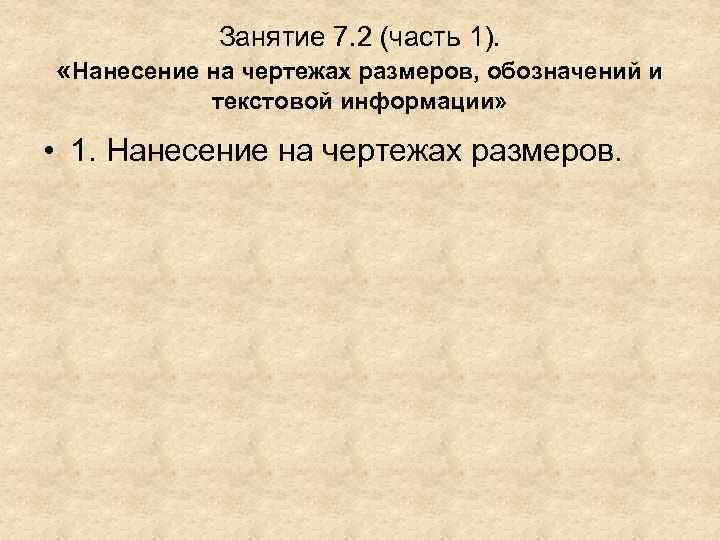

Занятие 7. 2 (часть 1). «Нанесение на чертежах размеров, обозначений и текстовой информации» • 1. Нанесение на чертежах размеров.

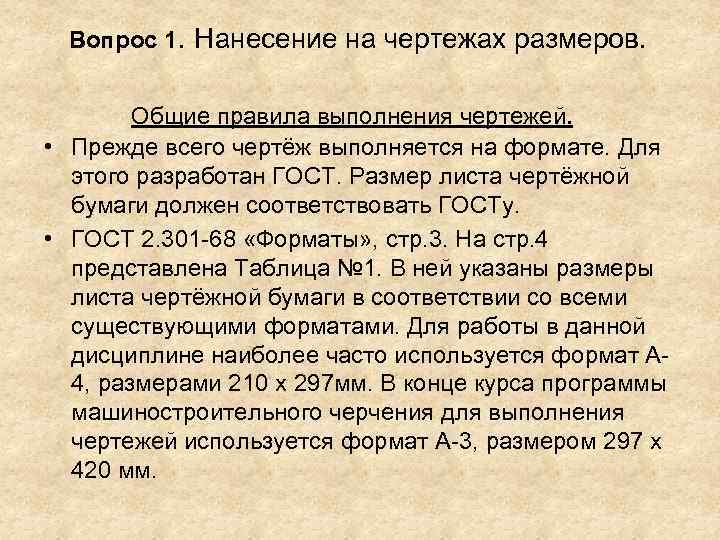

Вопрос 1. Нанесение на чертежах размеров. Общие правила выполнения чертежей. • Прежде всего чертёж выполняется на формате. Для этого разработан ГОСТ. Размер листа чертёжной бумаги должен соответствовать ГОСТу. • ГОСТ 2. 301 -68 «Форматы» , стр. 3. На стр. 4 представлена Таблица № 1. В ней указаны размеры листа чертёжной бумаги в соответствии со всеми существующими форматами. Для работы в данной дисциплине наиболее часто используется формат А- 4, размерами 210 x 297 мм. В конце курса программы машиностроительного черчения для выполнения чертежей используется формат А-3, размером 297 x 420 мм.

Лист с изображённой в ней рамкой и таблицей ГОСТ 2. 301 -68

Таблица основной надписи на чертежах • 1 - наименование изделия(детали) • 2 -шифр чертежа (для курсантов и студентов – номер группы) • 3 -материал изделия(детали) • 4 -наименование учебного заведения (УГПС МЧС).

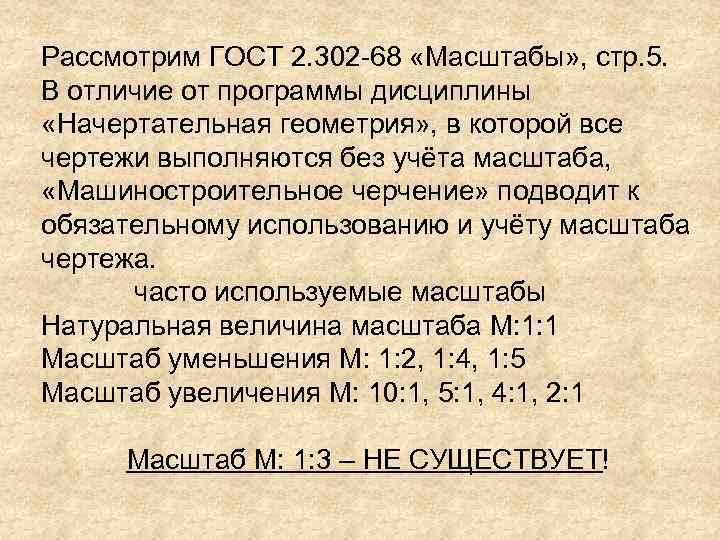

Рассмотрим ГОСТ 2. 302 -68 «Масштабы» , стр. 5. В отличие от программы дисциплины «Начертательная геометрия» , в которой все чертежи выполняются без учёта масштаба, «Машиностроительное черчение» подводит к обязательному использованию и учёту масштаба чертежа. часто используемые масштабы Натуральная величина масштаба М: 1: 1 Масштаб уменьшения М: 1: 2, 1: 4, 1: 5 Масштаб увеличения М: 10: 1, 5: 1, 4: 1, 2: 1 Масштаб М: 1: 3 – НЕ СУЩЕСТВУЕТ!

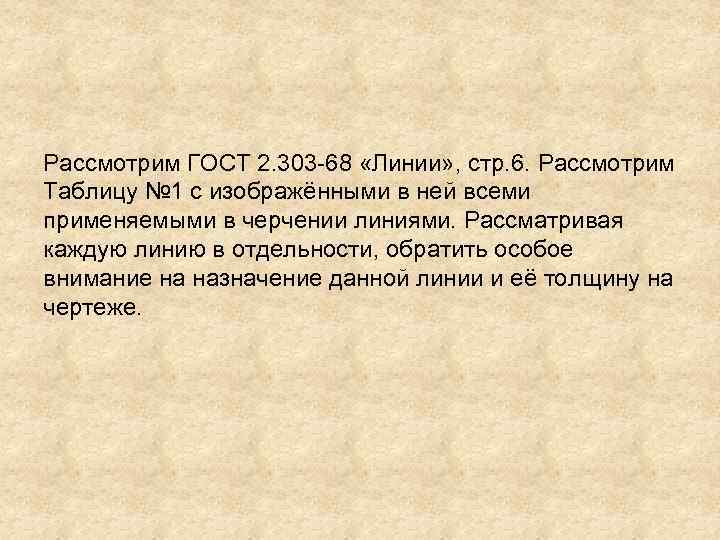

Рассмотрим ГОСТ 2. 303 -68 «Линии» , стр. 6. Рассмотрим Таблицу № 1 с изображёнными в ней всеми применяемыми в черчении линиями. Рассматривая каждую линию в отдельности, обратить особое внимание на назначение данной линии и её толщину на чертеже.

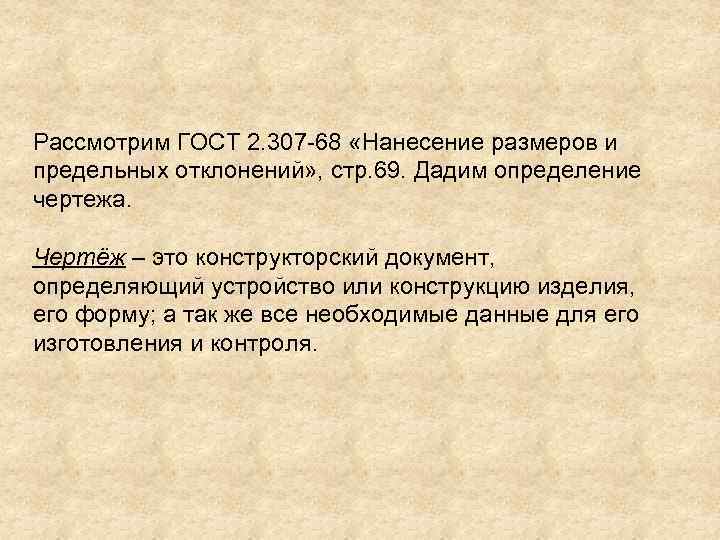

Рассмотрим ГОСТ 2. 307 -68 «Нанесение размеров и предельных отклонений» , стр. 69. Дадим определение чертежа. Чертёж – это конструкторский документ, определяющий устройство или конструкцию изделия, его форму; а так же все необходимые данные для его изготовления и контроля.

Величину изображаемого изделия и его элементов определяют размерные числа, нанесенные на чертеже. Линейные размеры устанавливаются на чертеже в миллиметрах без указания размерности, а условные размеры с обозначением единиц (градусов, минут, секунд), например, 150 30´ 10´´. Простые дроби применяются только при простановке размеров в дюймах. На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторение размеров на различных изображениях и в тексте чертежа не допускается.

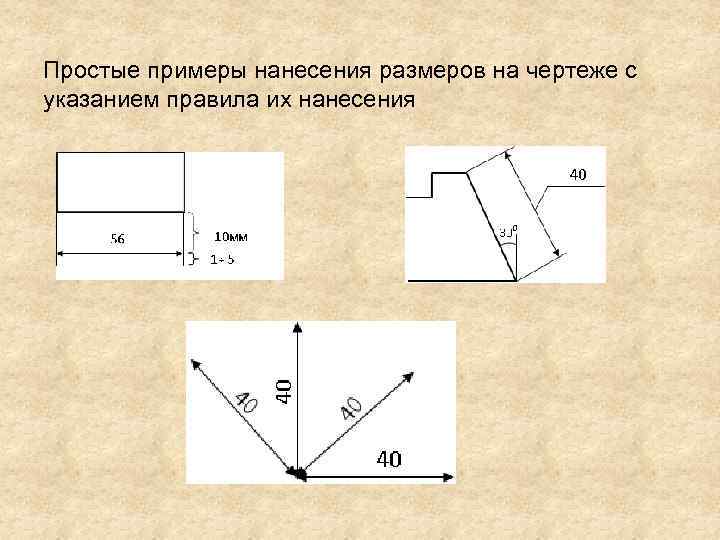

Простые примеры нанесения размеров на чертеже с указанием правила их нанесения

Правила нанесения на чертеже размерных и выносных линий. 1. Размеры на чертежах указывают размерными линиями и размерными числами. Размерные линии проводят между линиями контура, основными и выносными линиями. 2. Выносные и размерные линии наносят тонкими сплошными линиями. Размерные линии оканчиваются с обеих сторон стрелками. На размерной линии радиуса стрелки ставятся с одной стороны. Размерные числа проставляются над размерными линиями.

Размерные линии проводятся . для прямолинейных отрезков - параллельно отрезкам, для окружностей - по диаметру или параллельно ему, для дуг и углов - по дугам. 3. Выносные линии, как правило, должны быть перпендикулярны и размерным линиям и являться продолжением контурных. Иногда размерные и выносные линии могут образовывать параллелограмм. 4. Выносные линии должны выходить за контуры стрелок размерных линий на 1 -5 мм.

5. Расстояние между параллельными размерными линиями должны быть не менее 7 мм. , а между размерной линией и линией контура - не менее 10 мм. 6. Необходимо избегать пересечения размерных и выносных линий и пересечения ими размерных чисел. 7. Размерные числа располагают над размерной линией по возможности ближе к середине. На вертикальной размерной линии размерные числа проставляют так, чтобы их можно было бы читать при повороте чертежа по часовой стрелке на 90 град. 8. При различных наклонах размерных линий размерные числа располагают, как показано на рисунке выше.

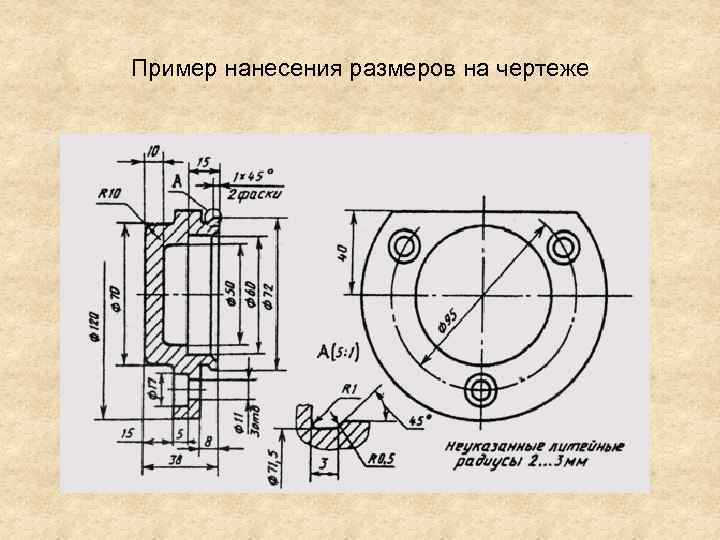

Пример нанесения размеров на чертеже

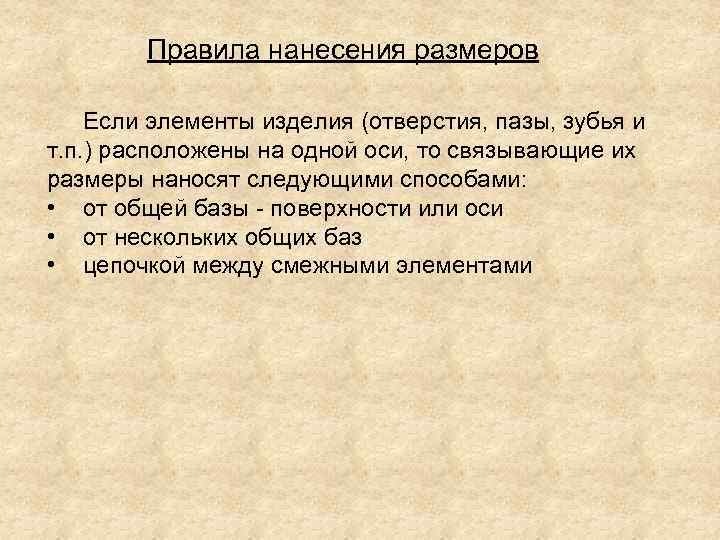

Правила нанесения размеров Если элементы изделия (отверстия, пазы, зубья и т. п. ) расположены на одной оси, то связывающие их размеры наносят следующими способами: • от общей базы - поверхности или оси • от нескольких общих баз • цепочкой между смежными элементами

1) Цепочкой Наносить размеры в виде замкнутой цепочки не допускается, кроме случаев, когда один из размеров является справочным. Справочные размеры не используется при изготовлении изделий, но облегчают чтение чертежа и контроль его изготовления. Справочные размеры обозначаются знаком *.

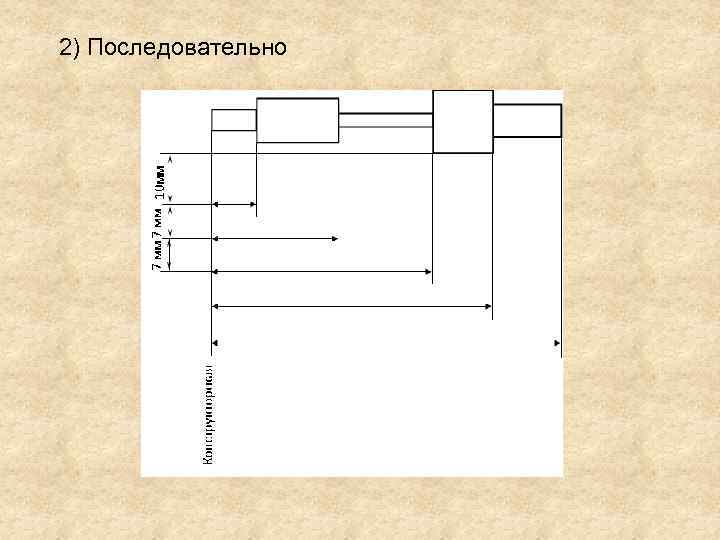

2) Последовательно

а) цепочкой б) последовательно от 1 -й конструкторской базы в) последовательно от 2 -х конструкторских баз

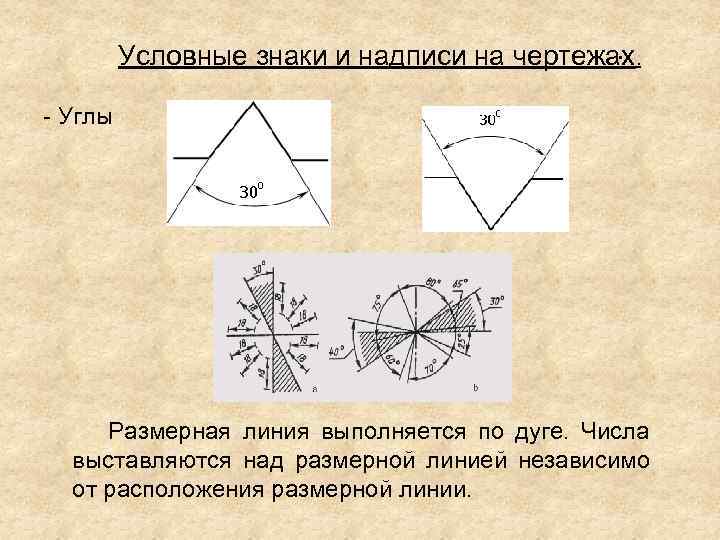

. Условные знаки и надписи на чертежах. - Углы Размерная линия выполняется по дуге. Числа выставляются над размерной линией независимо от расположения размерной линии.

. - Фаски

- Конусность . Конусность поверхности – это отношение разности диаметров большого и малого оснований конуса к его высоте. При обозначении конусности перед размерным числом ставится знак, острый угол которого должен быть направлен в сторону вершины конуса.

- Уклон поверхности . Уклон поверхности – это отношение высоты подъёма к длине наклонного участка. Перед размерным числом, определяющим уклон, ставится знак, острый угол которого должен быть направлен в сторону уклона.

- Окружности . Приняты условные обозначения: диаметра "Ø ", радиуса "R"

• Размеры нескольких одинаковых элементов изделия (отверстий, фасок, пазов, спиц и т. п. ) наносятся на чертеж один раз с указанием на полке линии-выноски числа этих элементов

- Скругления Если все радиусы скруглений на чертеже одинаковы, то они на чертеже могут не наноситься, но при этом делается надпись типа "Радиусы скруглений 3 мм" или "Неуказанные радиусы 4 мм".
