Инженерная графика Занятие 7.

Инженерная графика

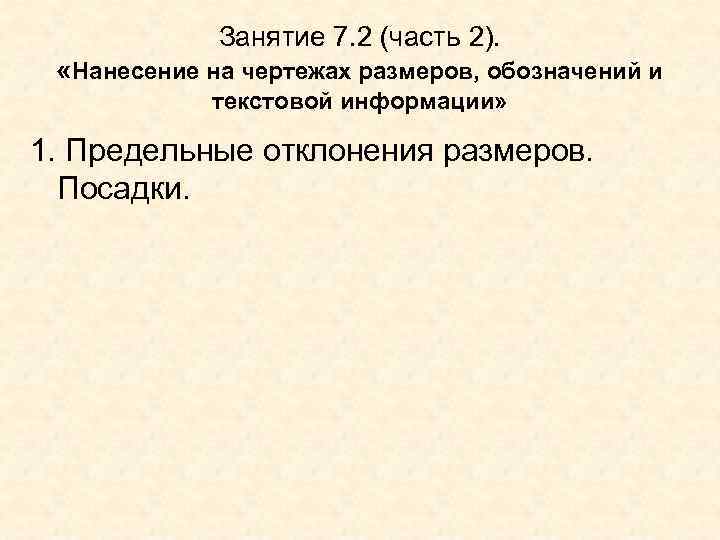

Занятие 7. 2 (часть 2). «Нанесение на чертежах размеров, обозначений и текстовой информации» 1. Предельные отклонения размеров. Посадки.

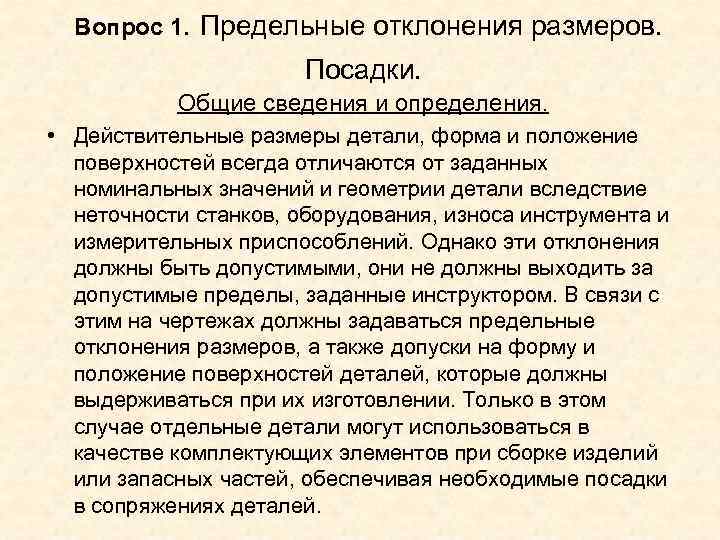

Вопрос 1. Предельные отклонения размеров. Посадки. Общие сведения и определения. • Действительные размеры детали, форма и положение поверхностей всегда отличаются от заданных номинальных значений и геометрии детали вследствие неточности станков, оборудования, износа инструмента и измерительных приспособлений. Однако эти отклонения должны быть допустимыми, они не должны выходить за допустимые пределы, заданные инструктором. В связи с этим на чертежах должны задаваться предельные отклонения размеров, а также допуски на форму и положение поверхностей деталей, которые должны выдерживаться при их изготовлении. Только в этом случае отдельные детали могут использоваться в качестве комплектующих элементов при сборке изделий или запасных частей, обеспечивая необходимые посадки в сопряжениях деталей.

Основные определения. Номинальный размер - основной размер, указанный на чертеже, полученный в результате расчетов или заданный конструктором и служащий нулевой линией, началом отклонений. Действительный размер - размер, полученный в результате измерений готовой детали с допустимой погрешностью. Наибольший и наименьший предельные размеры - установленные конструктором наибольшее и наименьшее допустимые значения действительных размеров. Отклонение размера - алгебраическая разность между действительным и номинальным размерами. Верхнее и нижнее предельные отклонения - алгебраическая разность между соответственно наибольшим, наименьшим предельными размерами и номинальным размером.

Допуск - алгебраическая разность между наибольшим и наименьшим предельными размерами. Поле допуска размера - интервал значений размеров, ограниченный предельными размерами. Основные отклонение - верхнее или нижнее предельное отклонение, ближайшее к нулевой линии. d. H – номинальный размер; d. M – наименьший предельный размер; d. Б – наибольший предельный размер;

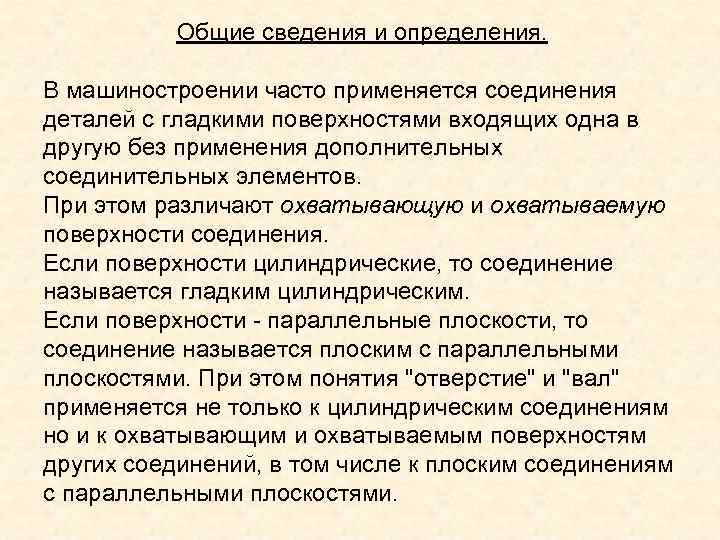

Общие сведения и определения. В машиностроении часто применяется соединения деталей с гладкими поверхностями входящих одна в другую без применения дополнительных соединительных элементов. При этом различают охватывающую и охватываемую поверхности соединения. Если поверхности цилиндрические, то соединение называется гладким цилиндрическим. Если поверхности - параллельные плоскости, то соединение называется плоским с параллельными плоскостями. При этом понятия "отверстие" и "вал" применяется не только к цилиндрическим соединениям но и к охватывающим и охватываемым поверхностям других соединений, в том числе к плоским соединениям с параллельными плоскостями.

1 – охватываемая деталь, «ВАЛ» 2 – охватывающая деталь, «ОТВЕРСТИЕ»

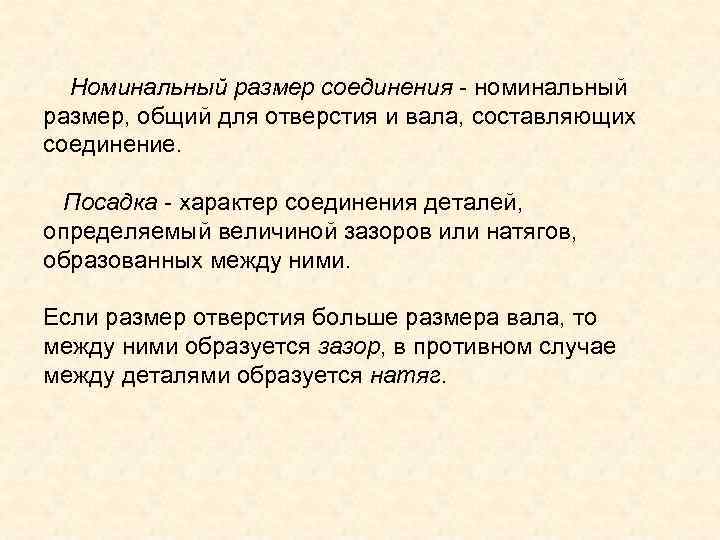

Номинальный размер соединения - номинальный размер, общий для отверстия и вала, составляющих соединение. Посадка - характер соединения деталей, определяемый величиной зазоров или натягов, образованных между ними. Если размер отверстия больше размера вала, то между ними образуется зазор, в противном случае между деталями образуется натяг.

Виды посадок и систем посадок Посадка с зазором - размер отверстия больше размера вала (поле допуска отверстия расположено над полем допуска вала). Посадка с натягом - размер вала больше размера отверстия (поле допуска отверстия, расположено под полем допуска вала). Посадка переходная - возможно получение как зазора, так и натяга (поля допусков отверстия и вала перекрываются полностью или частично).

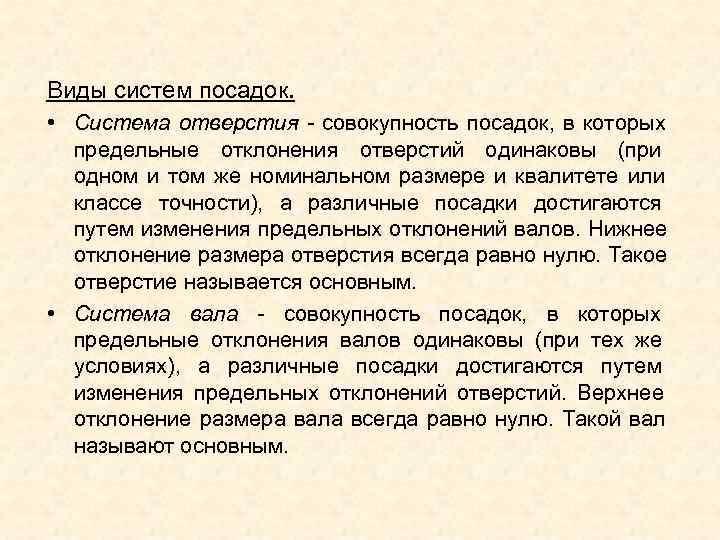

Виды систем посадок. • Система отверстия - совокупность посадок, в которых предельные отклонения отверстий одинаковы (при одном и том же номинальном размере и квалитете или классе точности), а различные посадки достигаются путем изменения предельных отклонений валов. Нижнее отклонение размера отверстия всегда равно нулю. Такое отверстие называется основным. • Система вала - совокупность посадок, в которых предельные отклонения валов одинаковы (при тех же условиях), а различные посадки достигаются путем изменения предельных отклонений отверстий. Верхнее отклонение размера вала всегда равно нулю. Такой вал называют основным.

В машиностроении наиболее часто применяется система отверстия, т. к. для выполнения валов с высокой точностью требуется значительно меньшая номенклатура режущего инструмента, чем для отверстий (сверла, развертки, оправки, шлифовальные головки).

Обозначения предельных отклонений, допусков и посадок элементов деталей. Обозначение на чертежах предельных отклонений размеров, допусков и посадок осуществляется в соответствии с ГОСТ 2. 307 -67 (СТР. 95), а также Единой системой допусков и посадок (ЕСДП): ГОСТ 25346 -89, ГОСТ 25347 -82, ГОСТ 25348 -82 и др. Указанными стандартами устанавливаются правила обозначений на чертежах, рекомендуемые предельные отклонения и посадки для гладких элементов деталей. Вместо применяемого ранее понятия "класс точности" вводится понятие "квалитет".

• Квалитетом - называется совокупность допусков, соответствующих одинаковой степени точности для всех номинальных размеров (для ЕСДП до 3150 мм). • ЕСДП устанавливает 20 квалитетов: 01, 0, 1, 2 … 18 Квалитеты 01; 0; 1; . . . ; 5 предназначены преимущественно для калибров. Чем меньше число квалитета – тем более высокая точность изготовления детали (малый допуск). Чем больше число квалитета – тем меньшая точность изготовления детали (большой допуск).

Значения полей допусков по квалитетам

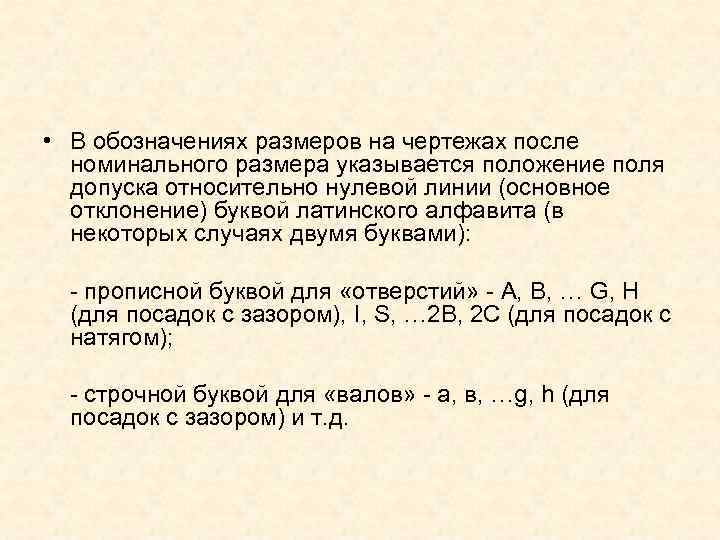

• В обозначениях размеров на чертежах после номинального размера указывается положение поля допуска относительно нулевой линии (основное отклонение) буквой латинского алфавита (в некоторых случаях двумя буквами): - прописной буквой для «отверстий» - А, В, … G, H (для посадок с зазором), I, S, … 2 B, 2 C (для посадок с натягом); - строчной буквой для «валов» - а, в, …g, h (для посадок с зазором) и т. д.

Поля допусков валов и отверстий

Обозначения предельных отклонений на чертежах. На чертежах предельные отклонения линейных размеров в соответствии с ГОСТ 2. 307 -68 указываются следующими способами: 1) Буквенно-цифровой. Условными обозначениями полей допусков, состоящими из буквы (двух букв) - обозначения основного отклонения и цифра (двух цифр) - обозначения квалитета: D 7, где D – определяет основное отклонение «отверстия» , 7 – обозначает квалитет. 2) Численный. Числовыми значениями предельных отклонений:

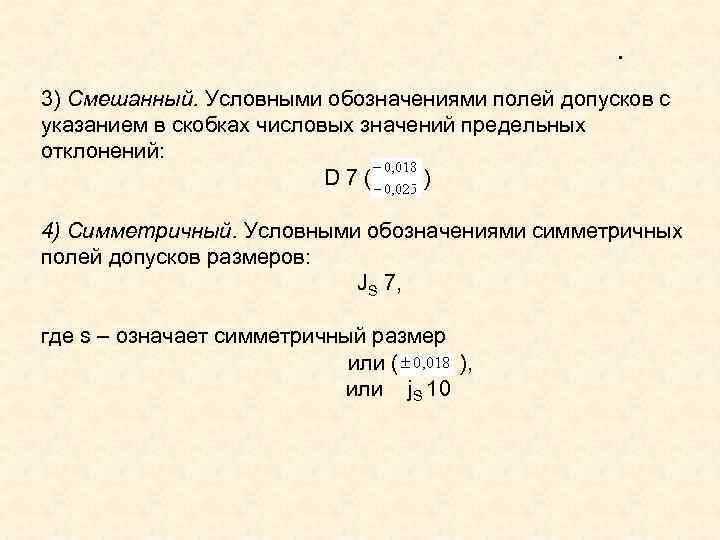

. 3) Смешанный. Условными обозначениями полей допусков с указанием в скобках числовых значений предельных отклонений: D 7( ) 4) Симметричный. Условными обозначениями симметричных полей допусков размеров: JS 7, где s – означает симметричный размер или ( ), или j. S 10

Обозначение допусков и посадок на чертежах • Если чертёж насыщенный и на нём много нанесено размеров, то для обозначения неуказанных предельных отклонений в свободном месте чертежа делается запись: • Неуказанные предельные отклонения: • - для размеров отверстий • - для размеров валов • для свободных размеров

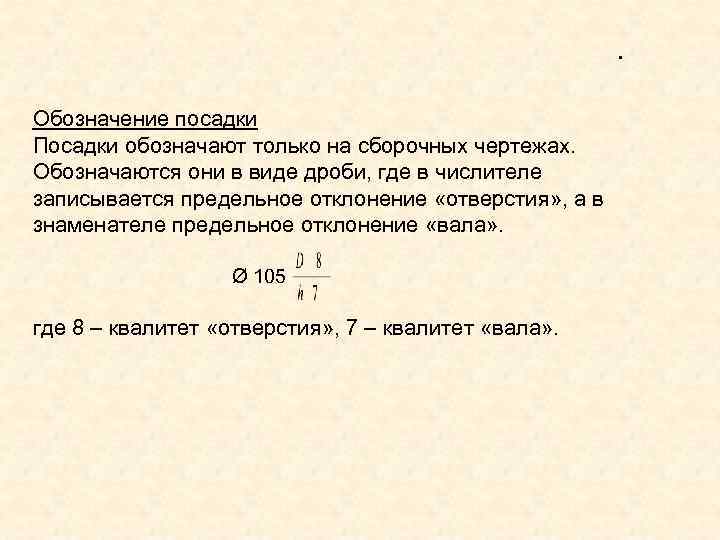

. Обозначение посадки Посадки обозначают только на сборочных чертежах. Обозначаются они в виде дроби, где в числителе записывается предельное отклонение «отверстия» , а в знаменателе предельное отклонение «вала» . Ø 105 где 8 – квалитет «отверстия» , 7 – квалитет «вала» .

Виды отклонений форм поверхностей

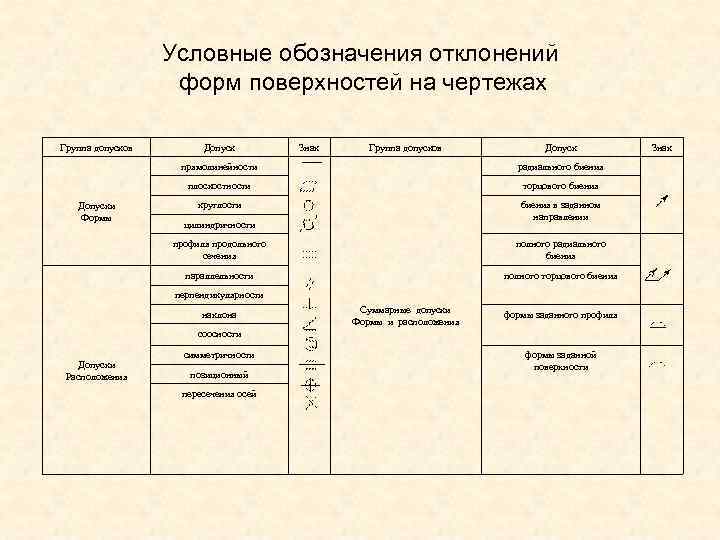

Условные обозначения отклонений форм поверхностей на чертежах Группа допусков Допуск Знак прямолинейности радиального биения плоскостности торцового биения Допуски круглости биения в заданном Формы направлении цилиндричности профиля продольного полного радиального сечения биения параллельности полного торцового биения перпендикулярности наклона Суммарные допуски формы заданного профиля Формы и расположения соосности симметричности формы заданной Допуски поверхности Расположения позиционный пересечения осей

Обозначение отклонений форм поверхностей на чертежах
