Инженерная графика Занятие 10. 3

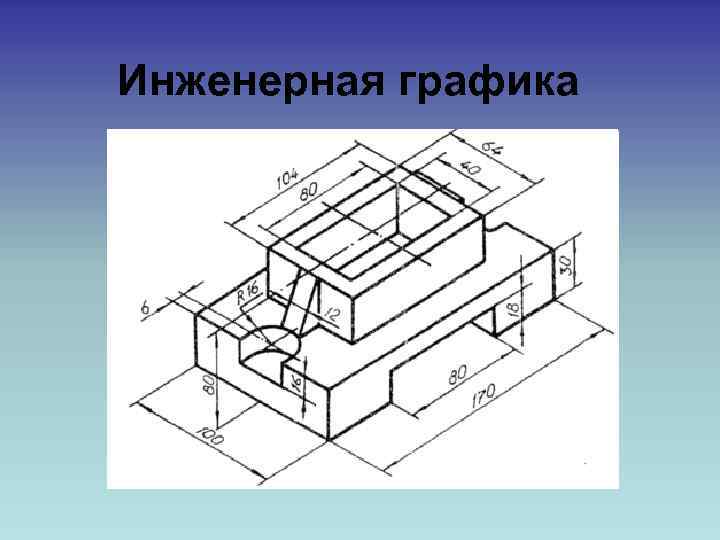

Инженерная графика

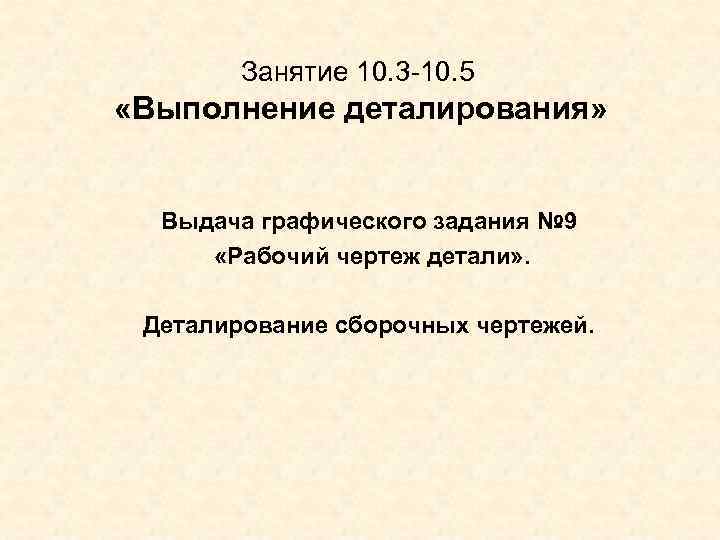

Занятие 10. 3 -10. 5 «Выполнение деталирования» Выдача графического задания № 9 «Рабочий чертеж детали» . Деталирование сборочных чертежей.

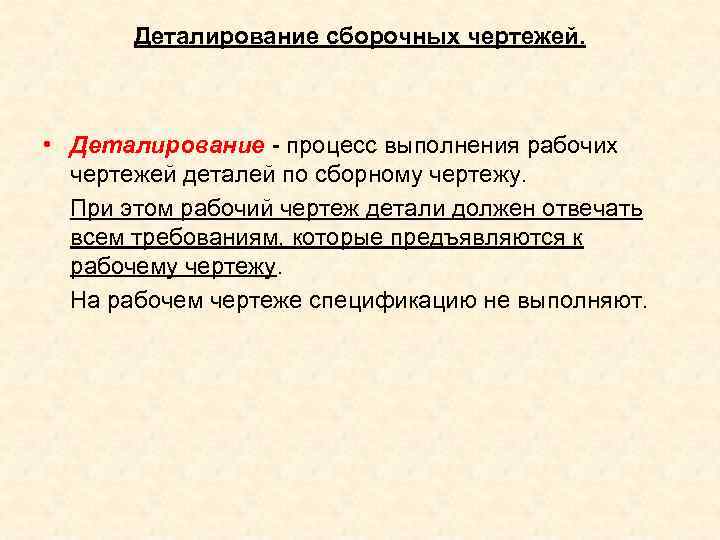

Деталирование сборочных чертежей. • Деталирование - процесс выполнения рабочих чертежей деталей по сборному чертежу. При этом рабочий чертеж детали должен отвечать всем требованиям, которые предъявляются к рабочему чертежу. На рабочем чертеже спецификацию не выполняют.

Первый этап – уяснение назначения, конструкции изделия, его состава и принципа действия. Ознакомиться с основной надписью, определить наименование изделия, обозначения чертежа, масштабы изображений, массу изделия. Определить главный, дополнительные и местные виды, разрезы, сечения, положение секущих плоскостей и выносные элементы. Определить по спецификации наименования и количество деталей, входящих в состав сборочной единицы (оригинальных, стандартных и покупных), используемых материалов. Определить по номерам позиции и особенностям штриховки на всех изображениях конструкции деталей, их форму и внутреннее устройство. Изучить нанесенные на чертеже сборочной единицы размеры (габаритные, монтажные, установочные, эксплуатационные), обозначения посадок и шероховатости поверхностей. Установить характер соединения деталей (разъемных, неразъемных, подвижных). Определить сопрягаемые поверхности, характер процессов перемещения подвижных деталей и условия смазки их поверхностей. Установить порядок разборки и сборки изделия,

Второй этап – выполнения рабочего чертежа детали. • Определить наименование, назначение, положение заданной детали в сборочной единицы, ее конструкцию, 1 внешнюю и внутреннюю формы, размеры, материал • Выбрать главный вид детали, определить ее положение на чертеже. Определить необходимое (минимальное, но достаточное) количество видов, разрезов, сечений, выносных элементов. Их количество может не 2 соответствовать числу изображений на сборочном чертеже. • Выбрать масштаб изображений, который может отличаться от масштаба изображений на сборочном 3 чертеже.

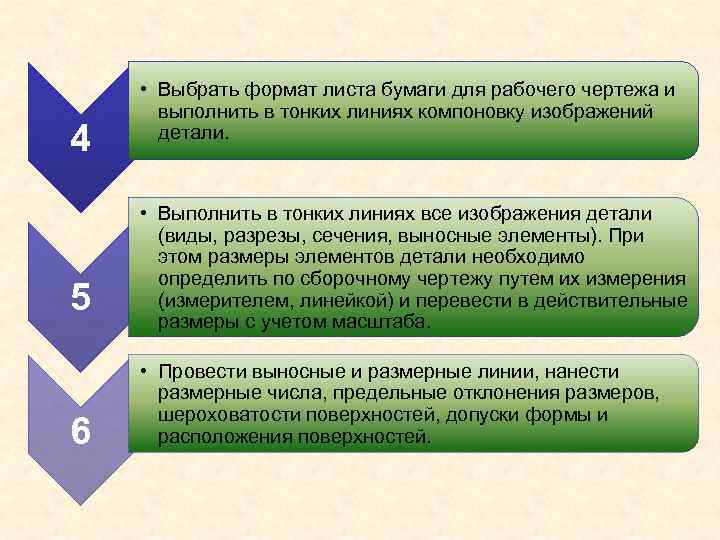

• Выбрать формат листа бумаги для рабочего чертежа и выполнить в тонких линиях компоновку изображений 4 детали. • Выполнить в тонких линиях все изображения детали (виды, разрезы, сечения, выносные элементы). При этом размеры элементов детали необходимо определить по сборочному чертежу путем их измерения 5 (измерителем, линейкой) и перевести в действительные размеры с учетом масштаба. • Провести выносные и размерные линии, нанести размерные числа, предельные отклонения размеров, шероховатости поверхностей, допуски формы и 6 расположения поверхностей.

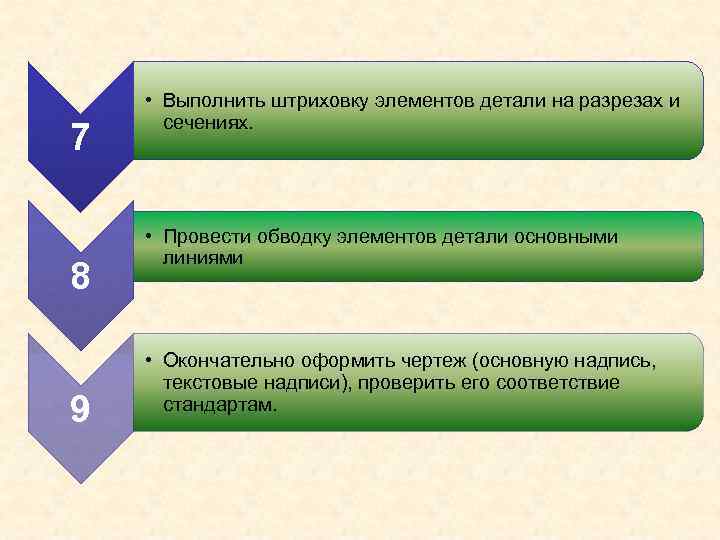

• Выполнить штриховку элементов детали на разрезах и сечениях. 7 • Провести обводку элементов детали основными линиями 8 • Окончательно оформить чертеж (основную надпись, текстовые надписи), проверить его соответствие 9 стандартам.

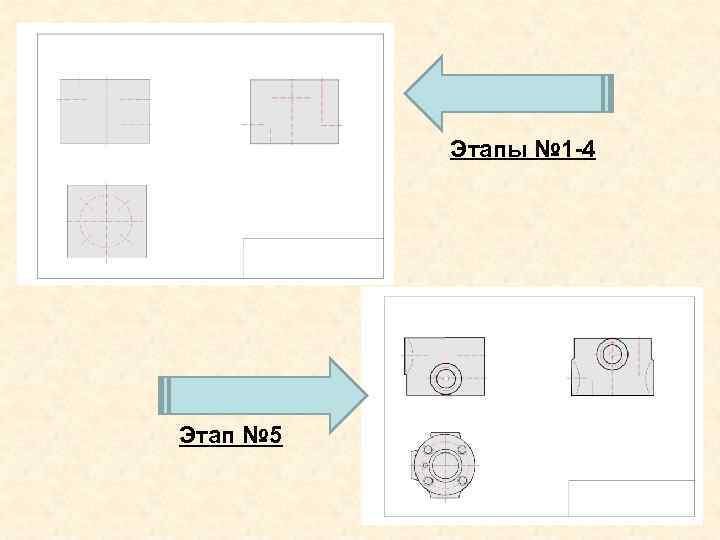

Этапы № 1 -4 Этап № 5

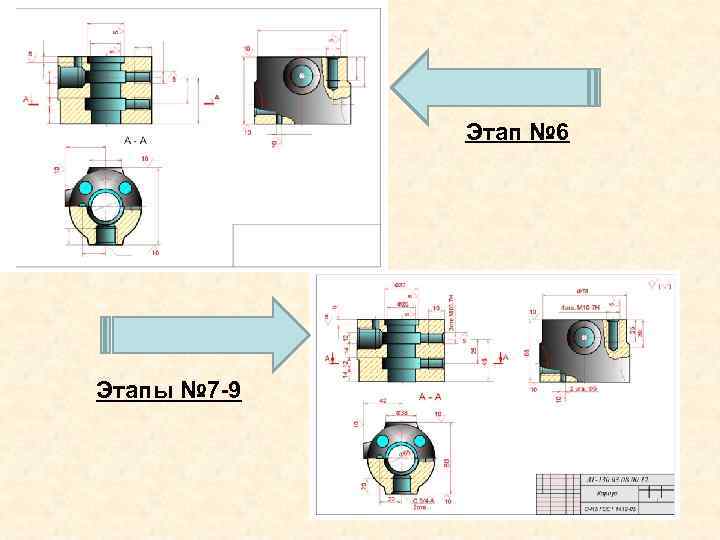

Этап № 6 Этапы № 7 -9

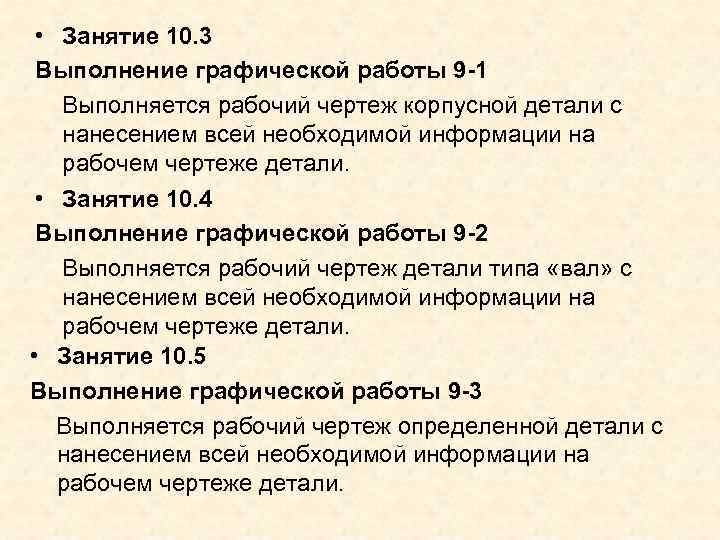

• Занятие 10. 3 Выполнение графической работы 9 -1 Выполняется рабочий чертеж корпусной детали с нанесением всей необходимой информации на рабочем чертеже детали. • Занятие 10. 4 Выполнение графической работы 9 -2 Выполняется рабочий чертеж детали типа «вал» с нанесением всей необходимой информации на рабочем чертеже детали. • Занятие 10. 5 Выполнение графической работы 9 -3 Выполняется рабочий чертеж определенной детали с нанесением всей необходимой информации на рабочем чертеже детали.
