Занятие 8. 2 «Изображение и обозначение резьб» • Типы резьб. • Изображение и обозначение резьб и резьбовых соединений. • Выдача задания на графическую работу № 7 «Резьбовые соединения» .

Типы резьб • К резьбовым соединениям относятся крепежные соединения с помощью винтов, болтов, шпилек и гаек. Резьбовые соединения классифицируются: По направлению винтовой линии: • правая; • левая; Если гайку накручиваем на винт по часовой стрелке – резьба правая, если против часовой стрелки – левая.

По форме профиля резьбы: • Треугольная (метрическая, дюймовая) – профиль резьбы треугольный, угол между гранями: у метрической резьбы ‑ 60 , у дюймовой ‑ 55. • Трапецеидальная – профиль резьбы в виде трапеции, угол между смежными гранями – 30.

• Упорная – одна грань наклонена на 30 , другая на 3. Бывает усиленная упорная резьба – одна грань наклонена на 45 , другая на 3. • Круглая – профиль резьбы выполнен в виде окружностей, угол между боковыми гранями 30.

• Прямоугольная – боковые грани с верхней гранью составляют угол 90. • Параметры прямоугольной резьбы стандартом не определяются, все параметры определяются конструктором

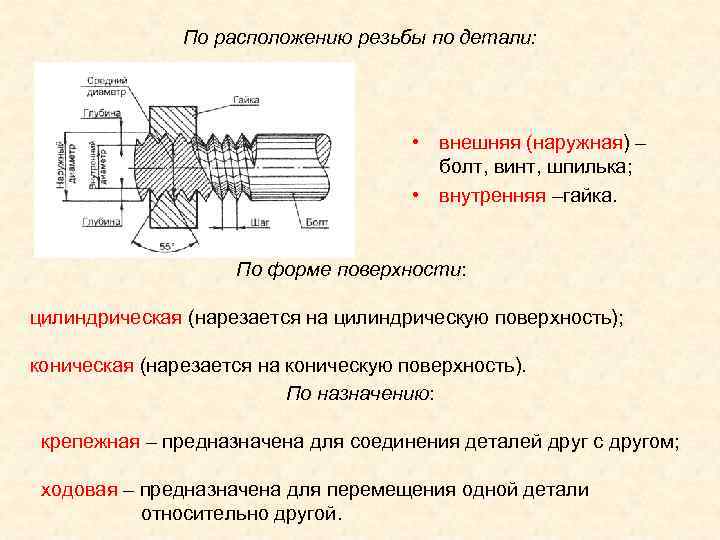

По расположению резьбы по детали: • внешняя (наружная) – болт, винт, шпилька; • внутренняя –гайка. По форме поверхности: цилиндрическая (нарезается на цилиндрическую поверхность); коническая (нарезается на коническую поверхность). По назначению: крепежная – предназначена для соединения деталей друг с другом; ходовая – предназначена для перемещения одной детали относительно другой.

По числу заходов: • однозаходная (нарезается одна резьбовая линия вдоль оси болта); • многозаходная (нарезаются две и более резьбовых линии вдоль оси болта).

Параметры резьбы

• наружный диаметр резьбы d (D) ‑ диаметр цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы; • внутренний диаметр резьбы ‑ диаметр цилиндра, описанного вокруг впадин наружной резьбы или выступов внутренней резьбы; • средний диаметр резьбы ‑ диаметр цилиндра, пересекающего витки резьбы таким образом, что ширина выступов резьбы и ширина впадин оказываются равными.

• шаг резьбы Р ‑ расстояние между соседними одноименными сторонами профиля резьбы в направлении, параллельном оси резьбы. • ход резьбы Рn ‑ расстояние между ближайшими одноименными боковыми сторонами профиля резьбы. Для однозаходной резьбы Рn=Р, для резьбы с n заходами Рn= n. Р; • угол профиля α ‑ угол между боковыми сторонами профиля; • высота профиля Н ‑ расстояние между выступами и впадинами профиля в направлении, перпендикулярном оси резьбы;

Изображение и обозначение резьб и резьбовых соединений. • Резьба изображается на чертеже условно • Наружная резьба. в соответствии с ГОСТ 2. 311 -68. • Изображается сплошными основными линиями по наружному диаметру и сплошными тонкими линиями - по внутреннему диаметру. При этом на виде с торца резьбы тонкую линию, обозначающую внутренний диаметр резьбы размечают и проводят на 3/4 окружности. (чертеж а, б) • Границу резьбы показывают основной линией. • Сбег резьбы, как правило, не показывают или показывают тонкими линиями.

• Внутренняя резьба • В разрезе изображается сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями - по наружному диаметру. На виде с торца тонкая линия также показывается на 3/4 окружности. (чертеж в, г, д, е) • Граница резьбы показывается основной линией. • Штриховка в продольном разрезе доводится до внутреннего диаметра. • Сама соединительная деталь в продольном разрезе не штрихуется. Можно сделать местный вид, чтобы что- то показать. • Невидимую резьбу изображают штриховыми линиями по наружному и внутреннему диаметрам. Штрихи выполняются основными линиями. (чертеж ж)

• Коническая резьба. • Выполняется или метрическим или дюймовым профилем (трубная). • Наружная резьба изображается обычным образом. • При соединении деталей изображение внутренней резьбы имеет особенности: в месте соединения деталей тонкая линия на наружном диаметре переходит в толстую

Обозначение резьб. • Резьба обозначается с помощью выносных и размерных линий. • При обозначении всех резьб, кроме конической и трубной, выносные линии проводятся от наружного (внешнего) диаметра резьбы – номинальный размер резьбы.

• При обозначении конической и трубной резьбы применяется стрелка с выноской, при этом в качестве номинального размера этих резьб определяется максимальный наружный диаметр резьбы.

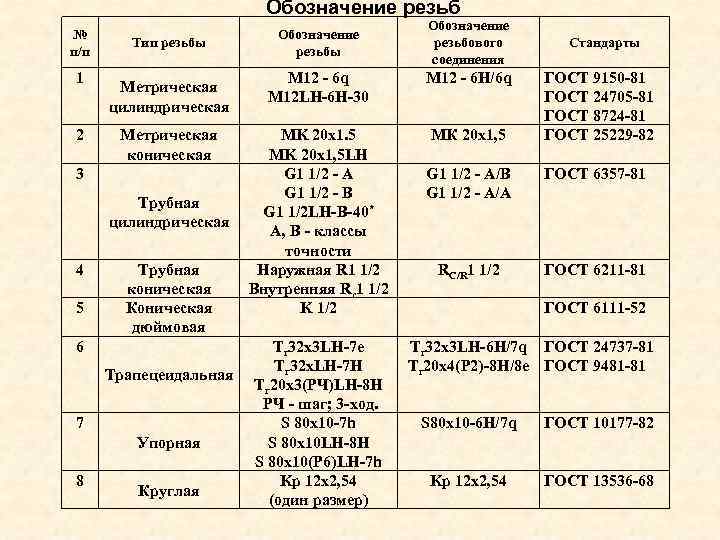

Обозначение резьб Обозначение № Обозначение Тип резьбы резьбового Стандарты п/п резьбы соединения 1 M 12 - 6 q М 12 - 6 Н/6 q ГОСТ 9150 -81 Метрическая M 12 LH-6 H-30 ГОСТ 24705 -81 цилиндрическая ГОСТ 8724 -81 2 Метрическая MK 20 x 1. 5 МК 20 х1, 5 ГОСТ 25229 -82 коническая MK 20 x 1, 5 LH 3 G 1 1/2 - A/B ГОСТ 6357 -81 G 1 1/2 - B G 1 1/2 - A/A Трубная G 1 1/2 LH-B-40* цилиндрическая А, В - классы точности 4 Трубная Наружная R 1 1/2 RС/R 1 1/2 ГОСТ 6211 -81 коническая Внутренняя Rc 1 1/2 5 Коническая K 1/2 ГОСТ 6111 -52 дюймовая 6 Tr 32 x 3 LH-7 e Tr 32 x 3 LH-6 H/7 q ГОСТ 24737 -81 Tr 32 x. LH-7 H Tr 20 x 4(P 2)-8 H/8 e ГОСТ 9481 -81 Трапецеидальная Tr 20 x 3(РЧ)LH-8 H РЧ - шаг; 3 -ход. 7 S 80 x 10 -7 h S 80 x 10 -6 H/7 q ГОСТ 10177 -82 Упорная S 80 x 10 LH-8 H S 80 x 10(P 6)LH-7 h 8 Kp 12 x 2, 54 ГОСТ 13536 -68 Круглая (один размер)

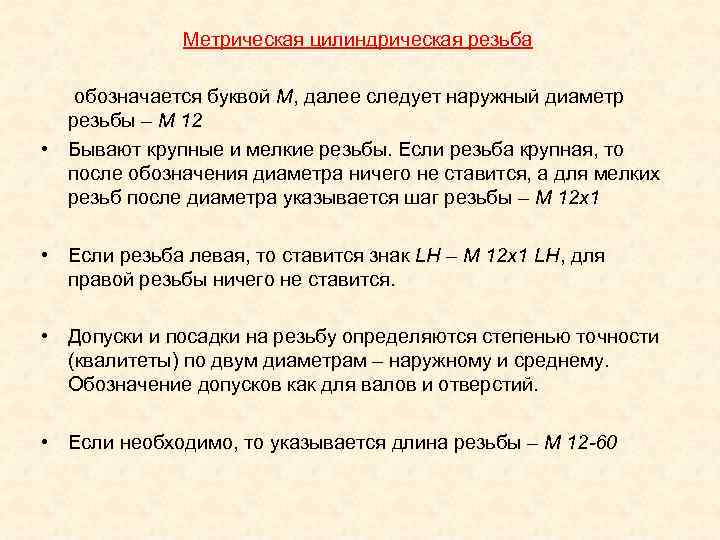

Метрическая цилиндрическая резьба обозначается буквой М, далее следует наружный диаметр резьбы – М 12 • Бывают крупные и мелкие резьбы. Если резьба крупная, то после обозначения диаметра ничего не ставится, а для мелких резьб после диаметра указывается шаг резьбы – М 12 х1 • Если резьба левая, то ставится знак LH – М 12 х1 LH, для правой резьбы ничего не ставится. • Допуски и посадки на резьбу определяются степенью точности (квалитеты) по двум диаметрам – наружному и среднему. Обозначение допусков как для валов и отверстий. • Если необходимо, то указывается длина резьбы – М 12 -60

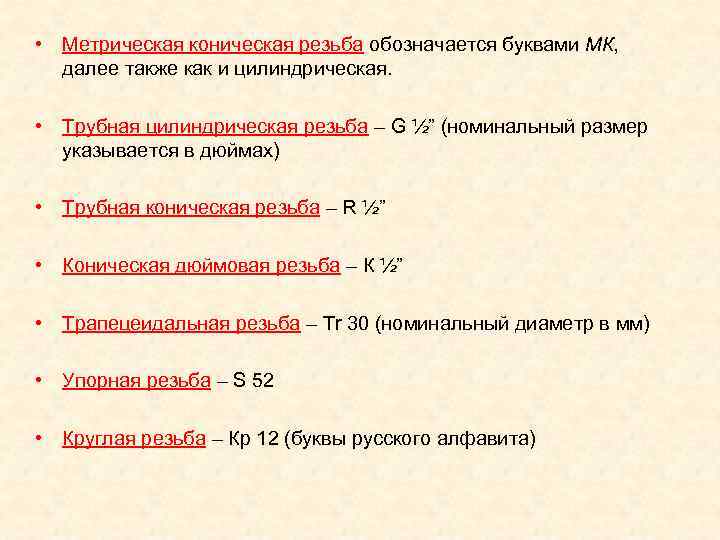

• Метрическая коническая резьба обозначается буквами МК, далее также как и цилиндрическая. • Трубная цилиндрическая резьба – G ½” (номинальный размер указывается в дюймах) • Трубная коническая резьба – R ½” • Коническая дюймовая резьба – К ½” • Трапецеидальная резьба – Tr 30 (номинальный диаметр в мм) • Упорная резьба – S 52 • Круглая резьба – Кр 12 (буквы русского алфавита)

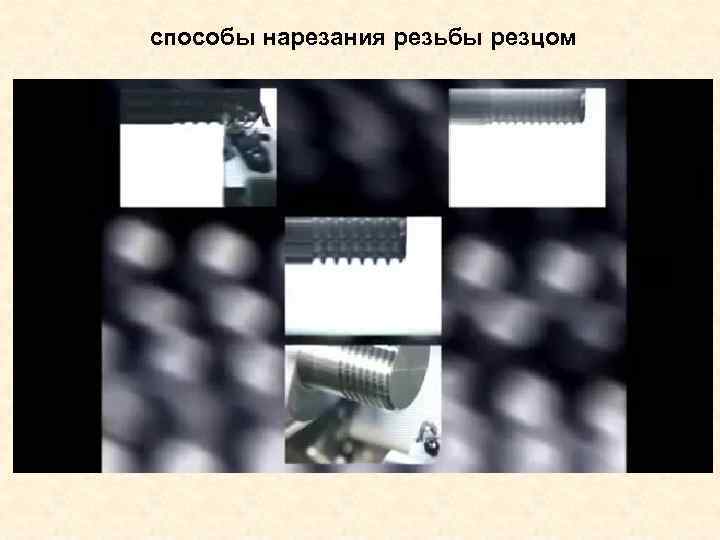

способы нарезания резьбы резцом

Резьбовые соединения Соединение болтом

Соединение шпилькой
