ИНЖЕНЕРНАЯ ГРАФИКА установочная лекция для студентов очного отделения

ИНЖЕНЕРНАЯ ГРАФИКА установочная лекция для студентов очного отделения Инженерного института НГАУ Составитель Семенова Т. В.

ОБЩИЕ ПОЛОЖЕНИЯ ЕДИНОЙ СИСТЕМЫ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ГОСТ 2. 001 - 70 устанавливает общие положения по целевому назначению, области распространения, классификации и обозначению стандартов, входящих в комплекс Единой системы конструкторской документации (ЕСКД). 1. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ Единая система конструкторской документации - комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями. Основное назначение стандартов ЕСКД - установление в организациях и на предприятиях единых правил выполнения, оформления и обращения конструкторской документации, которые должны обеспечивать: üвозможность взаимообмена конструкторскими документами между организациями и предприятиями без их переоформления; üстабилизацию комплектности, исключающую дублирование и разработку не требуемых производству документов; üвозможность расширения унификации при конструкторской разработке проектов промышленных изделий; üупрощение форм конструкторских документов графических изображений, снижающее трудоемкость проектно-конструкторских разработок промышленных изделий; üмеханизацию и автоматизацию обработки технических документов и содержащейся в них информации; üулучшение условий технической подготовки производства; üулучшение условий эксплуатации промышленных изделий; üоперативную подготовку документации для быстрой переналадки действующего производства.

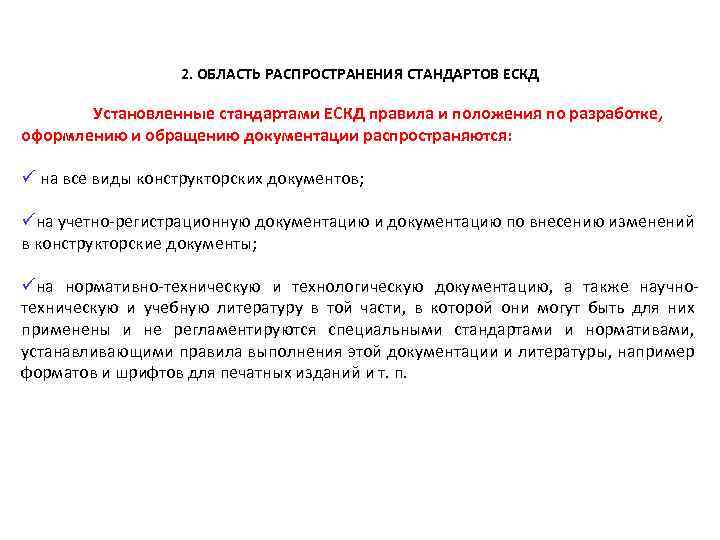

2. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ СТАНДАРТОВ ЕСКД Установленные стандартами ЕСКД правила и положения по разработке, оформлению и обращению документации распространяются: ü на все виды конструкторских документов; üна учетно-регистрационную документацию и документацию по внесению изменений в конструкторские документы; üна нормативно-техническую и технологическую документацию, а также научнотехническую и учебную литературу в той части, в которой они могут быть для них применены и не регламентируются специальными стандартами и нормативами, устанавливающими правила выполнения этой документации и литературы, например форматов и шрифтов для печатных изданий и т. п.

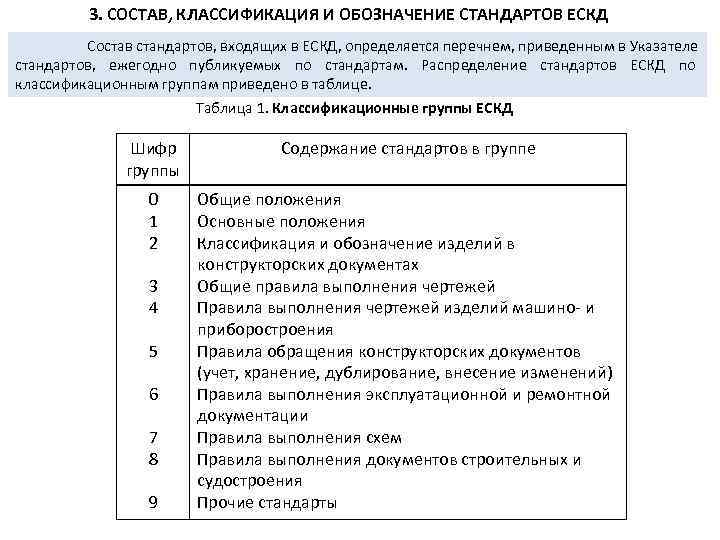

3. СОСТАВ, КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСКД Состав стандартов, входящих в ЕСКД, определяется перечнем, приведенным в Указателе стандартов, ежегодно публикуемых по стандартам. Распределение стандартов ЕСКД по классификационным группам приведено в таблице. Таблица 1. Классификационные группы ЕСКД Шифр группы Содержание стандартов в группе 0 1 2 Общие положения Основные положения Классификация и обозначение изделий в конструкторских документах Общие правила выполнения чертежей Правила выполнения чертежей изделий машино- и приборостроения Правила обращения конструкторских документов (учет, хранение, дублирование, внесение изменений) Правила выполнения эксплуатационной и ремонтной документации Правила выполнения схем Правила выполнения документов строительных и судостроения Прочие стандарты 3 4 5 6 7 8 9

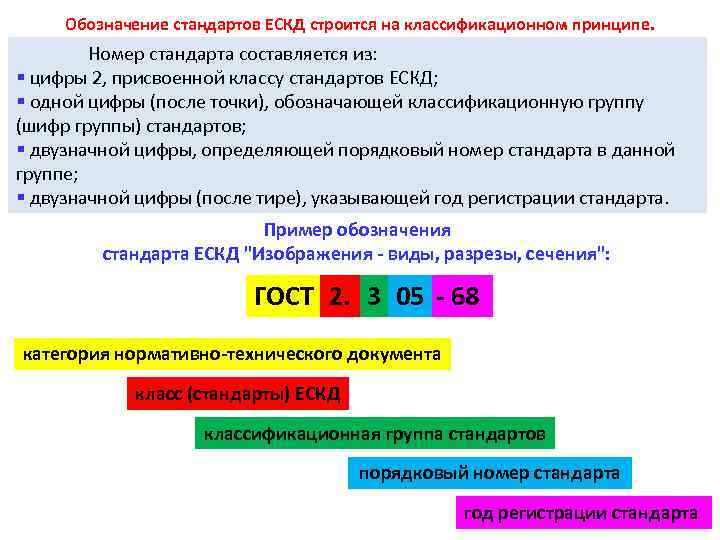

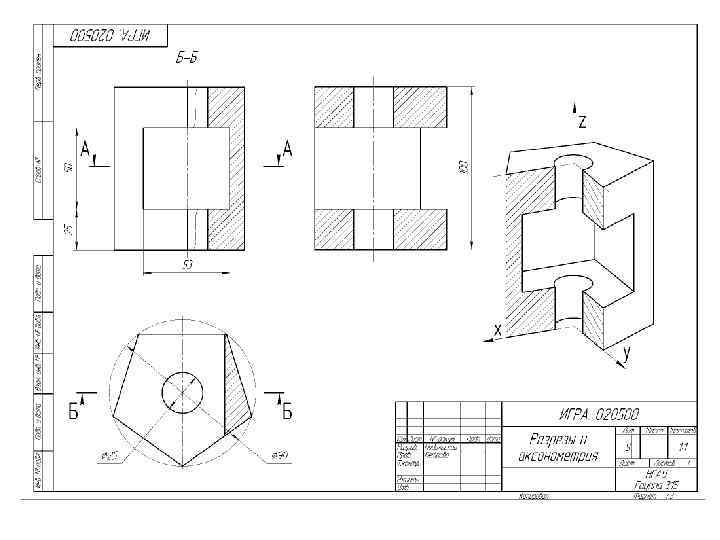

Обозначение стандартов ЕСКД строится на классификационном принципе. Номер стандарта составляется из: § цифры 2, присвоенной классу стандартов ЕСКД; § одной цифры (после точки), обозначающей классификационную группу (шифр группы) стандартов; § двузначной цифры, определяющей порядковый номер стандарта в данной группе; § двузначной цифры (после тире), указывающей год регистрации стандарта. Пример обозначения стандарта ЕСКД "Изображения - виды, разрезы, сечения": ГОСТ 2. 3 05 - 68 категория нормативно-технического документа класс (стандарты) ЕСКД классификационная группа стандартов порядковый номер стандарта год регистрации стандарта

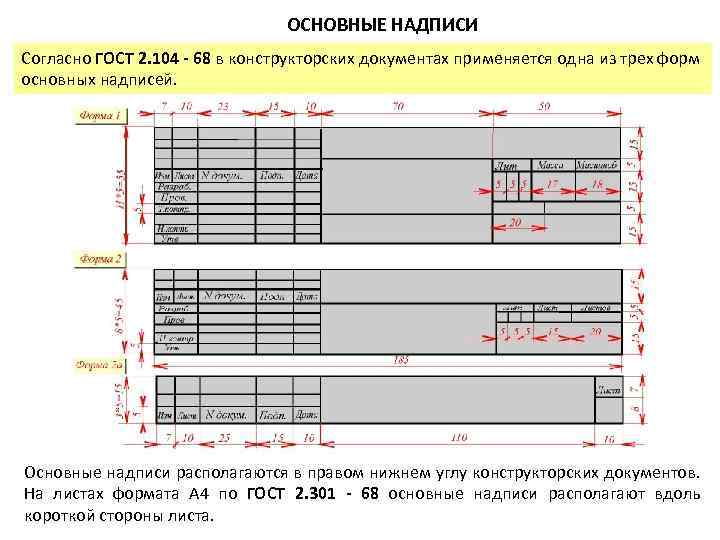

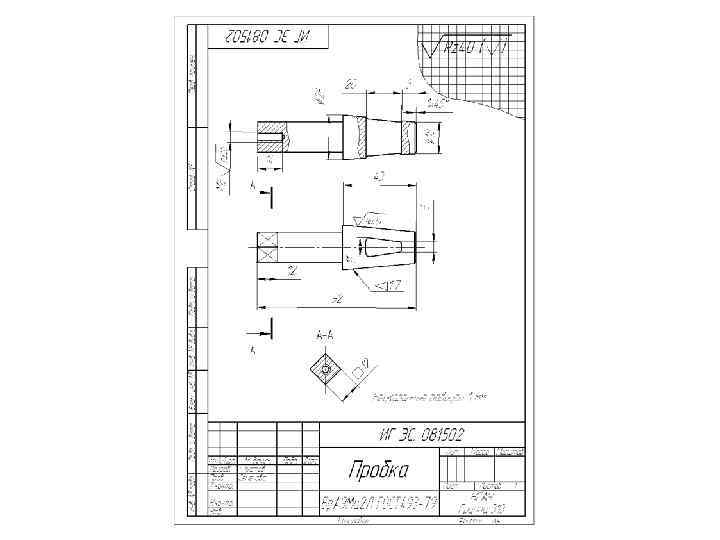

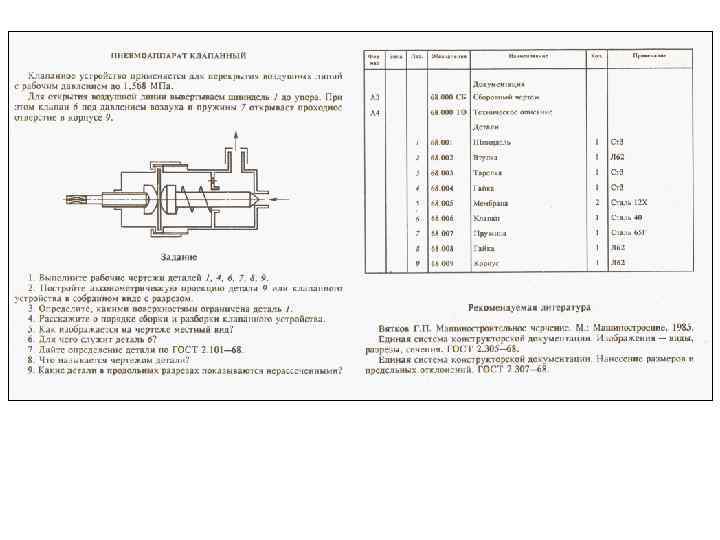

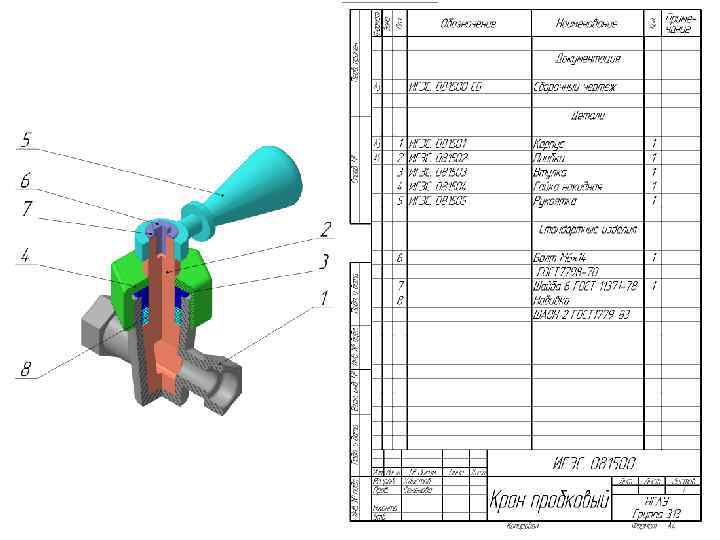

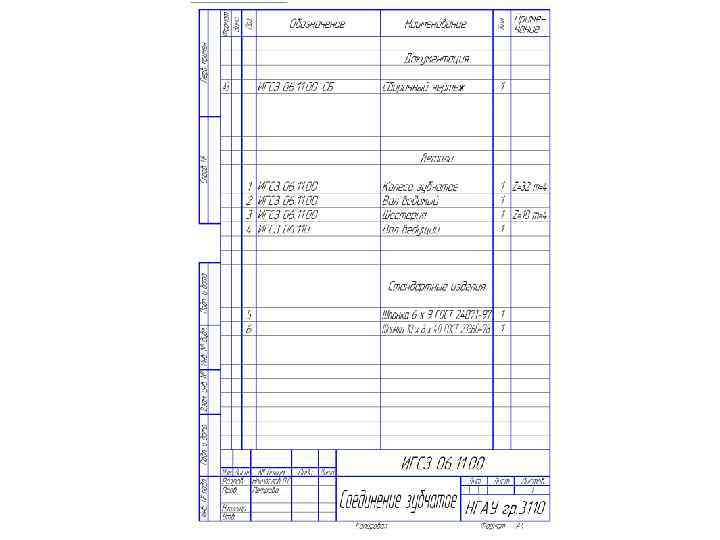

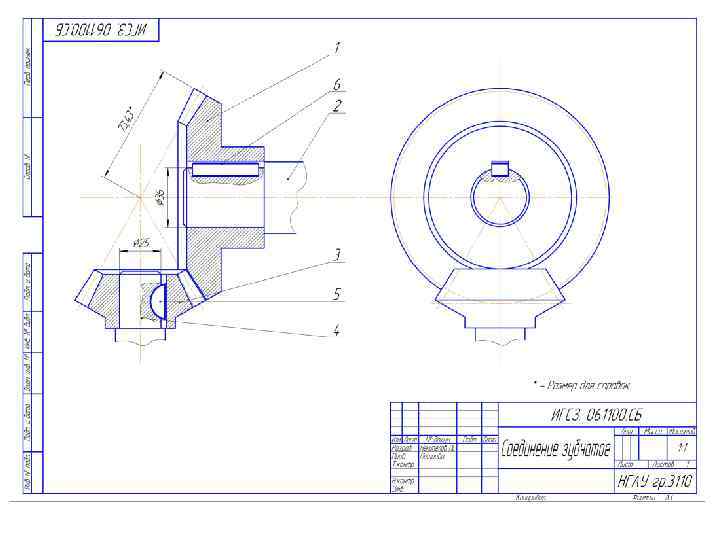

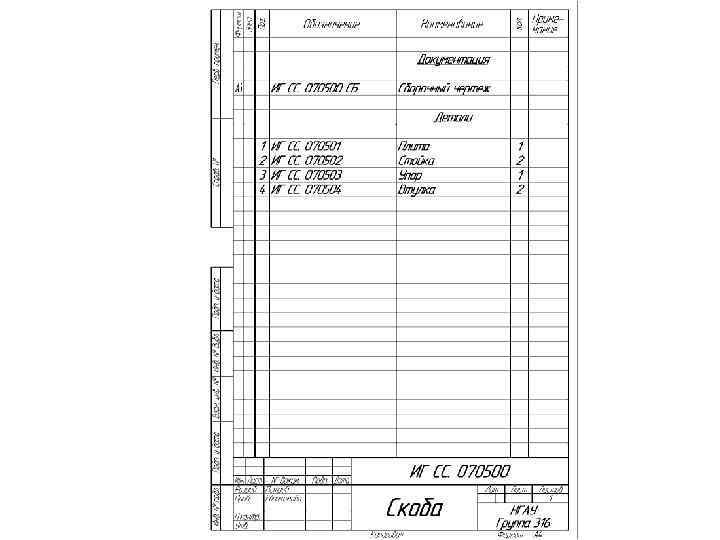

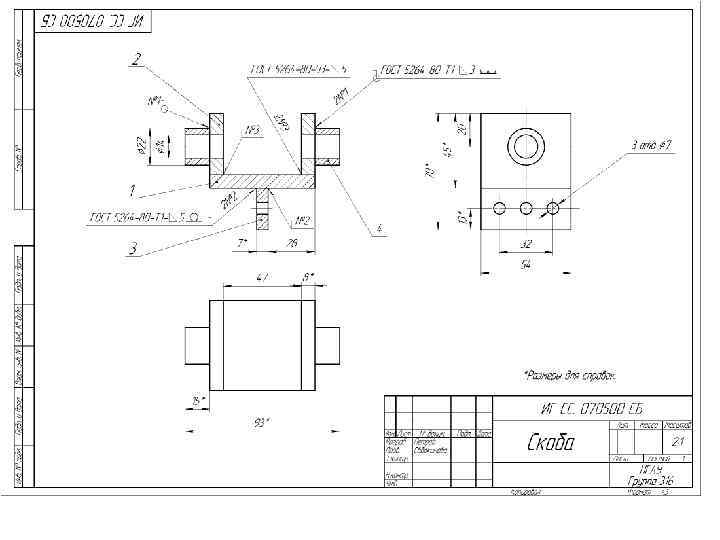

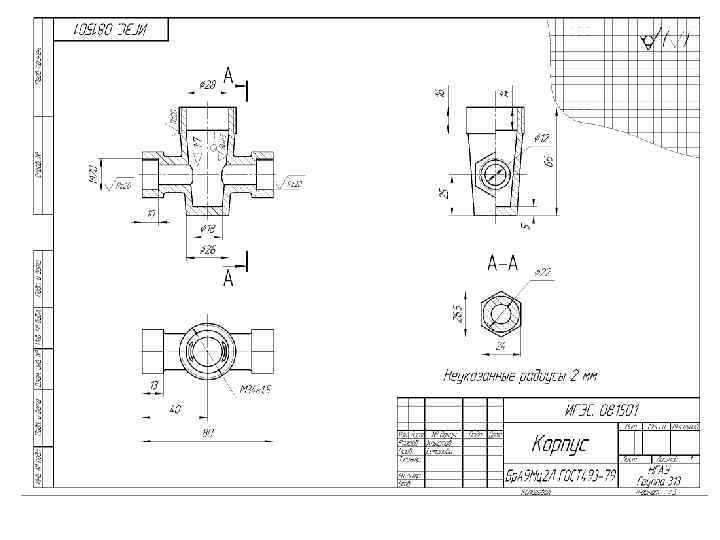

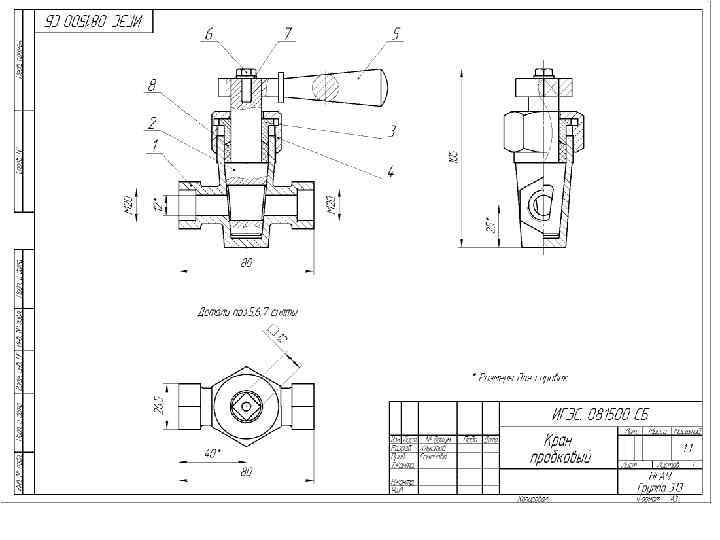

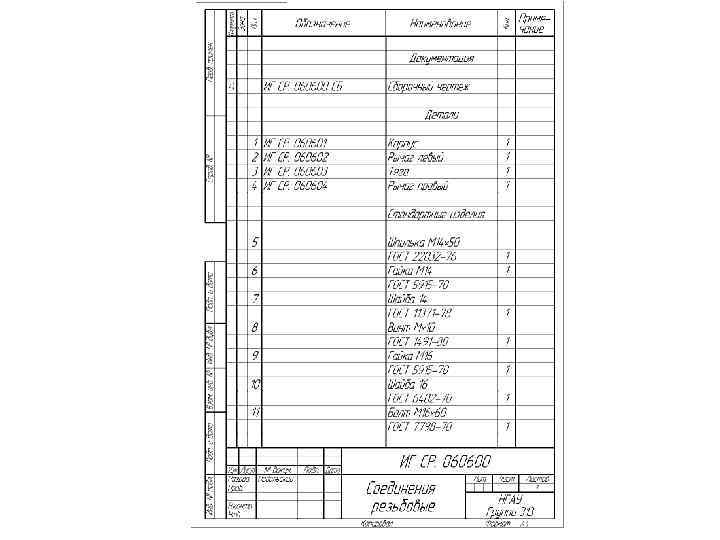

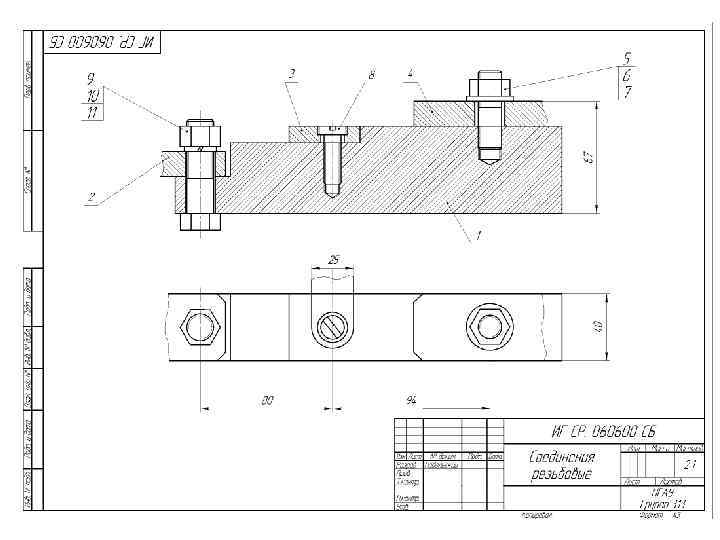

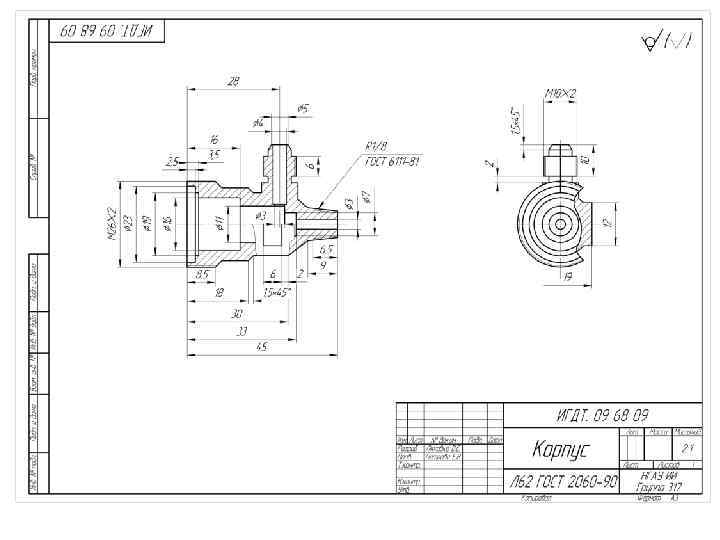

ОСHОВHЫЕ HАДПИСИ Согласно ГОСТ 2. 104 - 68 в констpуктоpских документах применяется одна из трех форм основных надписей. Основные надписи располагаются в правом нижнем углу констpуктоpских документов. Hа листах формата А 4 по ГОСТ 2. 301 - 68 основные надписи располагают вдоль короткой стороны листа.

ФОРМАТЫ И МАСШТАБЫ При выполнении чертежей пользуются форматами, установленными ГОСТ 2. 301 - 68*. Масштабы регламентируются ГОСТ 2. 302 - 68*.

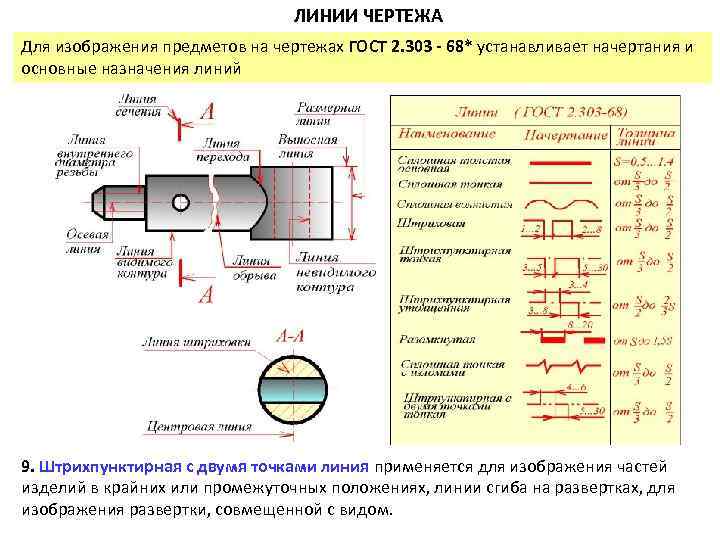

ЛИHИИ ЧЕPТЕЖА Для изображения предметов на чертежах ГОСТ 2. 303 - 68* устанавливает начертания и основные назначения линий 6. Штpихпунктиpная утолщенная линия для изображения pазмеpных и выносных 8. Сплошная тонкая с изломами линия применяется при длинных линиях обрыва. 7. Разомкнутая линия применяется для обозначения линии сечения. контура. Длина 2. Сплошная волнистая применяется для изображения элементов, 9. Штpихпунктиpная с двумя точками линия применяется для изображения частей 5. Штpихпунктиpная тонкая линия применяется для изображения осевых и центровых 4. Штриховая линия применяется для изображения линий 3. Сплошная тонкая линия применяется изображения невидимого обрыва, линий 1. Сплошная толстая основная линия применяется для изображения видимого контура расположенных сечения, секущей контура наложенного для проекция"), линий, штриховки сечений, линий плоскостью симметрии сечения, линий-выносок, изделий в крайних или промежуточных положениях, линии сгиба на pазвеpтках, для линий, линий перед являющихся осями ("наложенная наложенных или штрихов должна быть одинаковая. pазгpаничения вида и pазpеза. предмета, контура вынесенного сечения и входящего в состав pазpеза. обозначающих поверхности, подлежащие теpмообpаботке или покрытию. линий для изображения пограничных деталей. изображения pазвеpтки, совмещенной с видом. вынесенных сечений.

ШPИФТЫ ЧЕPТЕЖHЫЕ Надписи на чертежах выполняют стандартным шрифтом согласно ГОСТ 2. 304 - 81. Основным паpаметpом шрифта является его pазмеp h - высота прописных букв в миллиметрах. Стандартом установлены следующие pазмеpы шрифта: 2, 5; 3, 5; 5; 7; 10; 28; 40.

Деление угла пополам (построение биссектрисы) 1. Из вершины А данного угла, как из центра провести дугу произвольного радиуса R, которая пересечет стороны угла в точках C, B. 2. Из точки B, как из центра тем же радиусом R провести дугу. 3. Из точки С, как из центра тем же радиусом R провести дугу до пересечения в точке D. 4. Прямая, соединяющая точки A и D - искомая биссектриса.

Деление прямого угла на 3 равные части 1. Из вершины прямого угла А, как из центра, следует провести дугу BC, произвольного радиуса R. 2. Из точки B, как из центра, провести дугу, тем же радиусом R, до пересечения с дугой BC в точке D. 3. Из точки C, как из центра, провести дугу, тем же радиусом R, до пересечения с дугой BC в точке E. 4. Из точки А провести линии AD и AE, которые и делят прямой угол BAC на три равных между собой угла BAE, EAD и DAC.

Деление окружности на равные части Деление окружности на четыре и восемь равных частей Первый способ построения 1. Проводим в окружности вертикальный и горизонтальный диаметры. 2. Точки пересечения этих диаметров с окружностью являются вершинами квадрата. Второй способ построения 1. Как и в первом способе проводим в окружности вертикальный и горизонтальный диаметры. 2. Из точек пересечения диаметров с окружностью строим дуги с радиусом R, равным радиусу окружности. 3. Точки пересечения дуг EG и FH соединяем соответственно линиями. Точки пересечения этих линий с окружностью и являются вершинами квадрата.

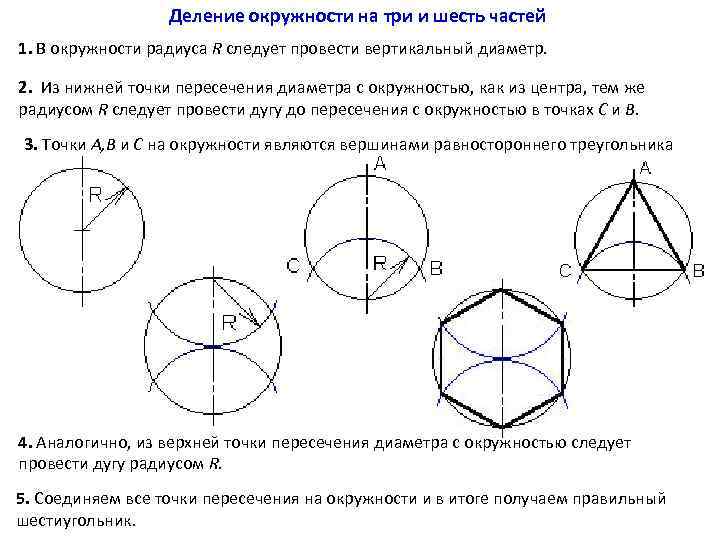

Деление окружности на три и шесть частей 1. В окружности радиуса R следует провести вертикальный диаметр. 2. Из нижней точки пересечения диаметра с окружностью, как из центра, тем же радиусом R следует провести дугу до пересечения с окружностью в точках C и B. 3. Точки A, B и C на окружности являются вершинами равностороннего треугольника 4. Аналогично, из верхней точки пересечения диаметра с окружностью следует провести дугу радиусом R. 5. Соединяем все точки пересечения на окружности и в итоге получаем правильный шестиугольник.

Деление окружности на пять равных частей 1. Провести в окружности радиусом R два перпендикулярных диаметра. 2. Из точек A и B , как из центра, следует провести две дуги радиусом R, до пересечения с окружностью. 3. Длинна отрезков CE = CF = L является длинной стороны правильного пятиугольника. Четырьмя дугами радиусом L следует сделать засечки на окружности. 4. Точка С и точки пересечения дуг с окружностью являются вершинами правильного пятиугольника.

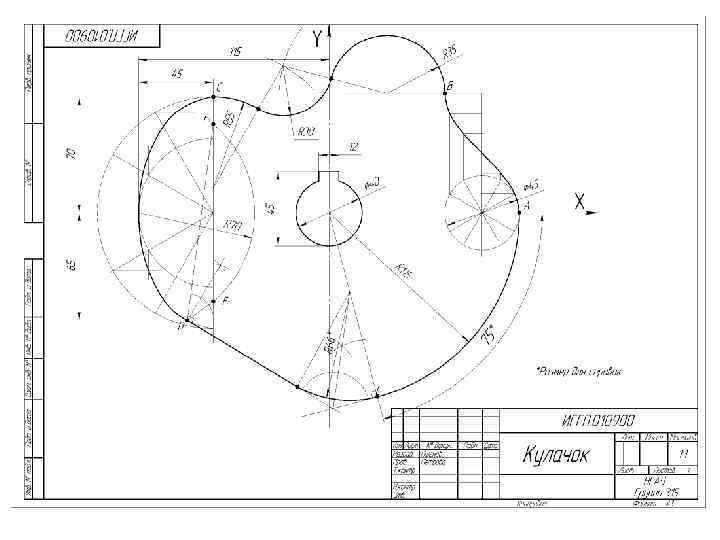

Сопряжением называется плавный переход одной линии в другую, места перехода называются точками сопряжения. Для построения сопряжений надо найти центр сопряжения и точки сопряжений. Рассмотрим различные типы сопряжений. R O 1 O n 1 1. Скругление острого угла дугой радиуса R можно выполнить в следующей последовательности: Геометрическим местом точек, равноудаленных от сторон угла, будут являться прямые, параллельные сторонам угла и проходящие от них на расстоянии R; R R n 2. Точка пересечение этих прямых определяет центр скругления О 1; 3. Пересечение перпендикуляров опущенных из центра скругления со сторонами определят положение точек сопряжения n и n 1; 4. Поводим дугу nn 1 из центра О 1 радиусом R.

Cкругление прямого угла, имеющего вершину О, дугой радиуса R осуществляется в следующей последовательности: R O O 1 Ry Ry n Rx n 1 1. Из вершины О проводят дугу произвольным радиусом Rх, до пересечения со сторонами угла в точках n и n 1(точки сопряжения); 2. Центр скругления О 1 должен находится на геометрическом месте точек, равноудаленных от сторон угла, т. е. на биссектрисе угла n. Оn 1 и определяется точкой пересечения дуг радиуса RY, проведенных из точек сопряжения n и n 1; 3. Проводят дугу nn 1 радиусом R и центром О 1.

Внешнее сопряжение прямой линии с дугой Сопряжение дуги окружности радиуса R с прямой f дугой радиусом r выполняется в следующей последовательности: R+r n O r O 1 R 1. Находим центр сопряжения - точку О 1, как точку пересечения прямой параллельной f и отстоящей от нее на расстоянии r и дуги окружности радиуса R + r, концентричной заданной; f 2. Опускаем перпендикуляр из точки О 1 на прямую f. Основание перпендикуляра - точка n 1 - точка сопряжения; n 1 r 3. Соединяем прямой центр окружности О с центром сопряжения О 1, которая пересекая заданную окружность, определит положение второй точки сопряжения n.

Внешнее сопряжение дуг При внешнем сопряжении центры О 1 и О сопрягаемых дуг радиусов R 1 и R лежат вне сопрягающей дуги радиуса R 2. Внешнее сопряжение дуг выполняется в следующей последовательности: 1. Находим центр сопряжения, точку О 2 пересечения дуг окружностей с радиусами R 1+R 2 и R 2+R соответственно концентричных окружностям с радиусами R 1 и R; 2. Соединяем прямыми центр сопряжения О 2 с центрами окружностей О 1 и О, которые пересекаясь с заданными окружностями определяют положение точек сопряжения n и n 1 ; 3. Строят сопряжение. 2 n 1 R+ R R O 2 2 +R 1 R 2 R 1 n R L 1 O L

Лекальными кривыми называются плоские кривые, вычерчиваемые при помощи лекал по предварительно найденным точкам Эллипс Парабола Синусоида Эвольвента Циклоида

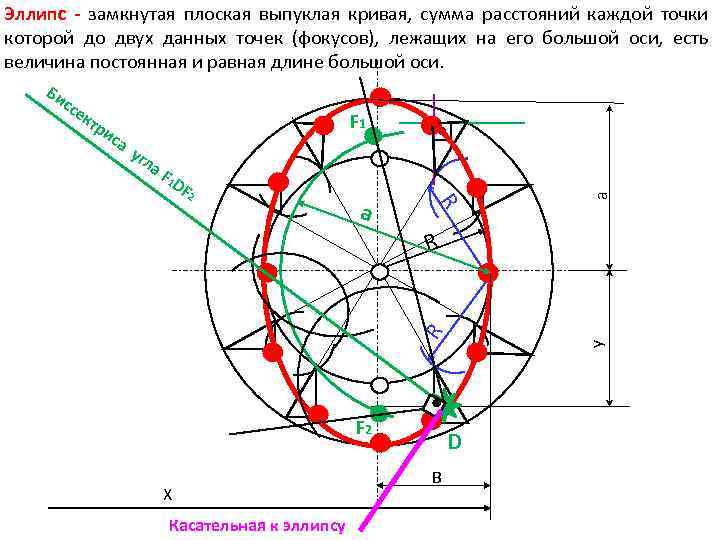

Эллипс - замкнутая плоская выпуклая кривая, сумма расстояний каждой точки которой до двух данных точек (фокусов), лежащих на его большой оси, есть величина постоянная и равная длине большой оси. F 1 ис а угл а F 1 DF a R 2 a кт р R F 2 X Касательная к эллипсу y ссе R Би D B

тел ьн ая к па ра бо ле Парабола - плоская кривая каждая точка которой равноудалена от директрисы и от фокуса - точки, расположенной на оси симметрии параболы. Ка са О 1 a 1 2 3 ❸ ❷ B 1 ❶ S A

Косинусоида (синусоида) - плоская кривая, выражающая закон изменения косинуса в зависимости от изменения величины центрального угла. 6 5 4 3 2 1 А d 1

y Эвольвента - траектория точки прямой линии, когда эта прямая перекатывается без скольжения по окружности. x 3 4 2 1 0 5 y 6 o x

Циклоида - траектория (путь) точки, лежащей на окружности, которая катится без скольжения по прямой ОО. 5 6 7 8 4 О 3 О 1 О 2 11 10 2 1 0 9 О 3 О 4 О О 5 О 6 О 7 О 8 О 9 О 10 О 11
