Инженерная графика Тема 9.

Инженерная графика

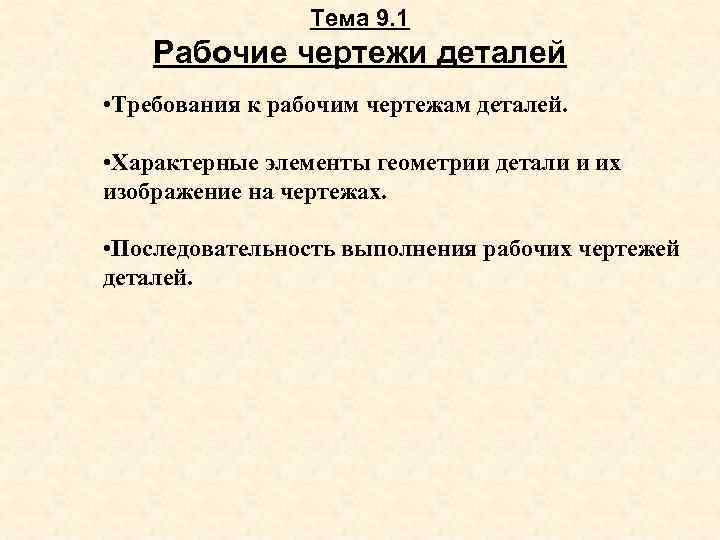

Тема 9. 1 Рабочие чертежи деталей • Требования к рабочим чертежам деталей. • Характерные элементы геометрии детали и их изображение на чертежах. • Последовательность выполнения рабочих чертежей деталей.

1. Требования к рабочим чертежам • Деталью – называется изделие, изготовленное из однородного по наименованию и марки материала, без применения сборочных операций (ГОСТ 2. 101 -68) • Рабочий чертеж детали – основной конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Рабочий чертеж штока (пример)

Рабочий чертеж корпуса (пример)

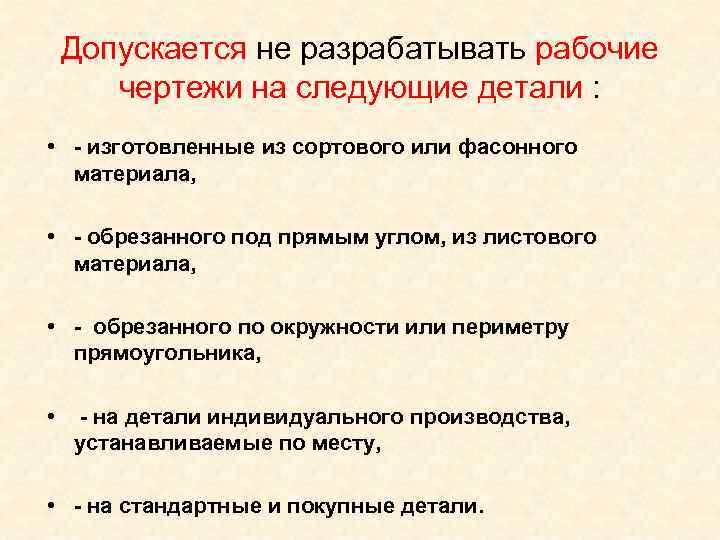

Допускается не разрабатывать рабочие чертежи на следующие детали : • - изготовленные из сортового или фасонного материала, • - обрезанного под прямым углом, из листового материала, • - обрезанного по окружности или периметру прямоугольника, • - на детали индивидуального производства, устанавливаемые по месту, • - на стандартные и покупные детали.

Требования к размещению изображений на чертеже • - оси деталей, требующие в основном токарной обработки, следует располагать параллельно основной подписи; • больший габарит детали следует располагать параллельно большей стороне формата; • - тела вращения следует располагать по возможности так, чтобы наибольшей наружный диаметр располагался на главном виде слева, а наибольший диаметр внутренней проточки – справа

Общие требования к чертежам • Форматы листов чертежей и других КД, их размеры должны соответствовать ГОСТ 2. 301 -68. • Для изображения на чертежах изделий и их составных частей применяются их виды, разрезы, сечения, выносные элементы. Их количество на чертежах должно быть минимальным, но достаточным для полного раскрытия конструкции изделия, простановки размеров, необходимых для его изготовления и контроля (ГОСТ 2. 305 -68). • Главный вид и другие виды изделия, как правило, должны находиться в непосредственной проекционной связи друг с другом, в противном случае они должны иметь соответствующие обозначения (ГОСТ 2. 305 -68). Однако на чертеже не должны показываться линии проекционной связи и координатные оси (кроме аксонометрических изображений).

• Масштаб изображений на чертеже должен соответствовать ГОСТ 2. 302 -68 и указываться в основной надписи. В случаях, когда некоторые изображения выполняются в других масштабах, они должны указываться рядом с обозначением изображения. • Для выполнения изображений изделий на чертежах должны применяться линии (сплошная толстая основная, сплошная тонкая, штриховая, штрихпунктирная и т. д. ) в соответствии с ГОСТ 2. 303 - 68. Толщина линий должна соблюдаться одинаковой на всех фрагментах чертежа. • Размеры и предельные отклонения на чертежах должны наноситься в соответствии с требованиями ГОСТ 2. 307 -68 с помощью размерных, выносных линий и размерных чисел, как правило, указанных в миллиметрах. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на различных изображениях. Размеры, как правило, должны проставляться от конструкторских баз (одной или нескольких).

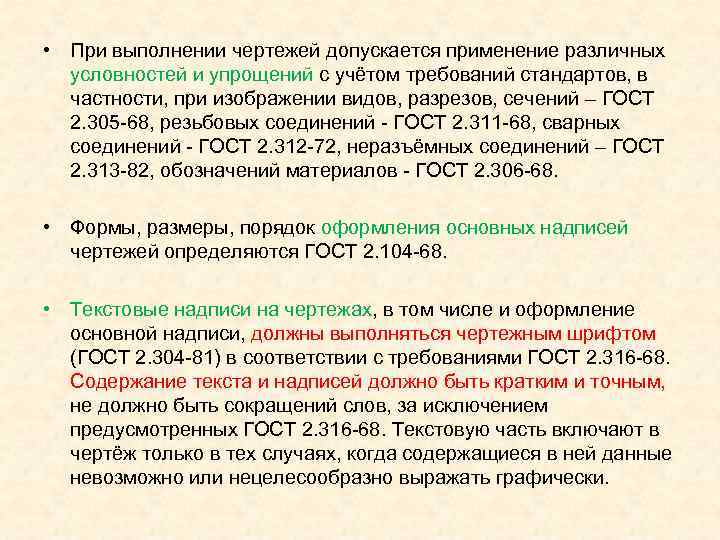

• При выполнении чертежей допускается применение различных условностей и упрощений с учётом требований стандартов, в частности, при изображении видов, разрезов, сечений – ГОСТ 2. 305 -68, резьбовых соединений - ГОСТ 2. 311 -68, сварных соединений - ГОСТ 2. 312 -72, неразъёмных соединений – ГОСТ 2. 313 -82, обозначений материалов - ГОСТ 2. 306 -68. • Формы, размеры, порядок оформления основных надписей чертежей определяются ГОСТ 2. 104 -68. • Текстовые надписи на чертежах, в том числе и оформление основной надписи, должны выполняться чертежным шрифтом (ГОСТ 2. 304 -81) в соответствии с требованиями ГОСТ 2. 316 -68. Содержание текста и надписей должно быть кратким и точным, не должно быть сокращений слов, за исключением предусмотренных ГОСТ 2. 316 -68. Текстовую часть включают в чертёж только в тех случаях, когда содержащиеся в ней данные невозможно или нецелесообразно выражать графически.

Требования к графической и текстовой части чертежа • Отверстия в деталях, выполняемые в процессе сборки, на рабочем чертеже деталей не изображается (например, отверстия под штифты). Необходимые данные для их выполнения указываются на сборочном чертеже. Текстовая часть чертежа обычно состоит из технических требований, характеристик, таблиц с различными параметрами, обозначений изображений.

Если деталь должна обрабатываться в процессе или после сборки или изготовляется с припуском, то на чертеж наносятся данные, которым деталь должна соответствовать после сборки. Такие данные заключают в Размеры формата и масштаб чертежа скобки и делают должен выбираться таким образом, чтобы запись в технических требованиях по типу поле чертежа было бы заполнено «Размеры в скобках – изображениями и текстовыми подписями после сборки» . не менее чем на 70 - 80 %.

Наименование изделия записывается в именительном падеже Материал детали указывается в единственного числа, оно должно принятых условных обозначениях. быть кратким, соответствовать ( Ст. 3 ГОСТ 380 -717, принятой терминологии, первое слово Сталь 45 ГОСТ 1050 -74). должно быть имя существительное (колесо зубчатое, втулка направляющая и т. д. ) Массу детали указывают в В основной надписи указываются килограммах без указания единиц основной масштаб изображений измерения: до изготовления (1: 1, 1: 2, и т. д. ) детали – расчетную, а после ее изготовления – фактическую,

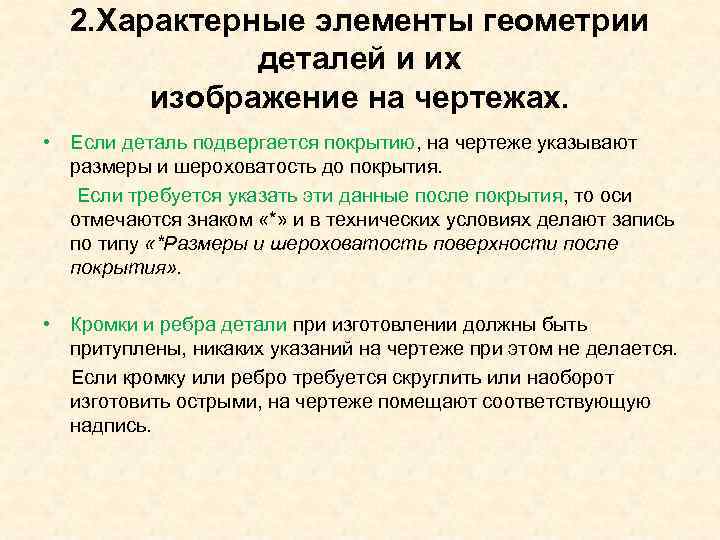

2. Характерные элементы геометрии деталей и их изображение на чертежах. • Если деталь подвергается покрытию, на чертеже указывают размеры и шероховатость до покрытия. Если требуется указать эти данные после покрытия, то оси отмечаются знаком «*» и в технических условиях делают запись по типу «*Размеры и шероховатость поверхности после покрытия» . • Кромки и ребра детали при изготовлении должны быть притуплены, никаких указаний на чертеже при этом не делается. Если кромку или ребро требуется скруглить или наоборот изготовить острыми, на чертеже помещают соответствующую надпись.

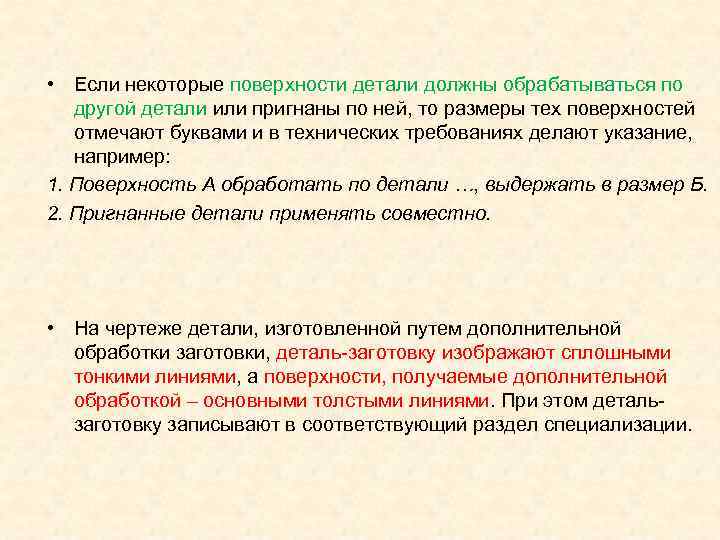

• Если некоторые поверхности детали должны обрабатываться по другой детали или пригнаны по ней, то размеры тех поверхностей отмечают буквами и в технических требованиях делают указание, например: 1. Поверхность А обработать по детали …, выдержать в размер Б. 2. Пригнанные детали применять совместно. • На чертеже детали, изготовленной путем дополнительной обработки заготовки, деталь-заготовку изображают сплошными тонкими линиями, а поверхности, получаемые дополнительной обработкой – основными толстыми линиями. При этом деталь- заготовку записывают в соответствующий раздел специализации.

• Детали из прозрачных материалов изображают как непрозрачные. Надписи, цифры, знаки, которые наносятся с оборотной стороны, но которые должны быть видны с лицевой стороны, изображают на чертеже как видимые и помещают соответствующие указания в технических требованиях. • Если в окончательно изготовленном изделии должны быть центровые отверстия, их изображают упрощенно. При наличии двух одинаковых центровых отверстий изображают только одно из них.

Характерные геометрические элементы деталей. На рабочих чертежах должны быть изображены все геометрические элементы, входящие в конструкцию деталей.

Современные способы токарной обработки поверхностей

• Фаски – конические или плоские узкие срезы (притупления) острых кромок деталей, которые применяются для облегчения процесса сборки, предохранения от порезов, придания изделию более эстетичного вида. Размеры фасок и правила их указания на чертежах определены ГОСТ 2. 307 -68. Если на чертеже не делается никаких указаний о форме кромок, то они должны быть притуплены

• Галтели – скругления внешних и внутренних углов на деталях (в частности на валах), которые применяют для облегчения изготовления деталей литьем, штамповкой, ковкой, повышения прочности валов, осей и др. в местах перехода от одного диаметра к другому вследствие уменьшения концентрации напряжений. • Радиусы скруглений, размеры которых в масштабе чертежа менее 1 мм, не изображают, а их размеры наносят, как и фасок, стрелкой с выноской.

• Проточки (канавки) применяют в основном для установки в них стопорящихся деталей, уплотняющих прокладок, для «выхода» режущих инструментов (например, при нарезании резьбы, зубьев зубчатого колеса, шпоночного паза и т. д. ), для обеспечения плотного прилегания торцевых поверхностей сопрягаемых деталей (например, торцов. • Размеры узких проточек обычно показывают на выносных элементах.

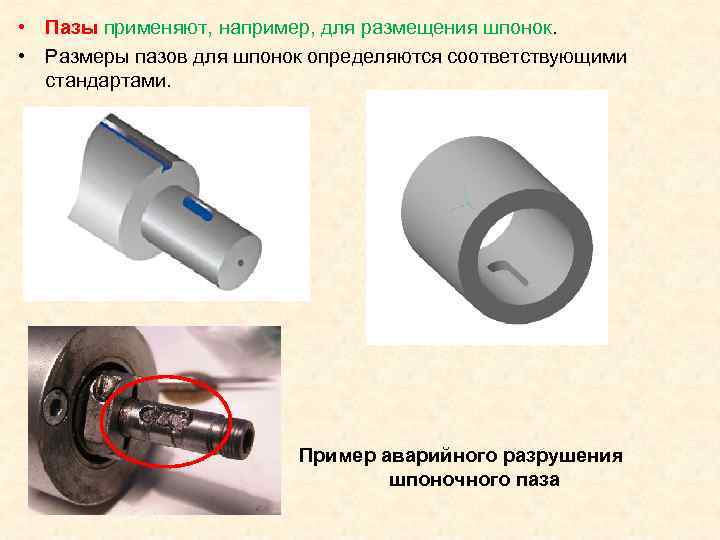

• Пазы применяют, например, для размещения шпонок. • Размеры пазов для шпонок определяются соответствующими стандартами. Пример аварийного разрушения шпоночного паза

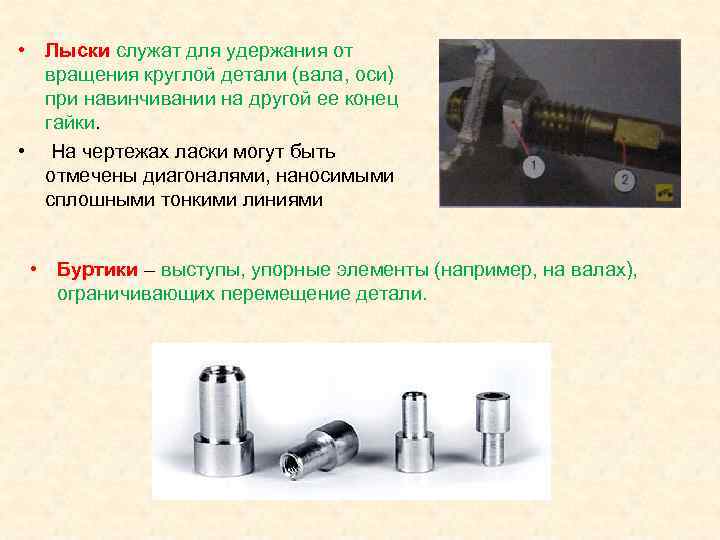

• Лыски служат для удержания от вращения круглой детали (вала, оси) при навинчивании на другой ее конец гайки. • На чертежах ласки могут быть отмечены диагоналями, наносимыми сплошными тонкими линиями • Буртики – выступы, упорные элементы (например, на валах), ограничивающих перемещение детали.

• Центровку отверстия применяют для центрирования деталей при их обработке. На чертежах их показывают на местных разрезах (если требуется) или условным знаком по ГОСТ 14034 -74 • а – если центровое отверстие выполняется; • б – если центровое отверстие недопустимо.

• Рифления (накатки) предотвращают проскальзывание пальцев руки при завинчивании детали. • На чертеже, согласно ГОСТ 21474 -75, указывают тип рифления (прямое или сетчатое), его шаг и угол рифления, отличного от 450.

• Бобышки (приливы) у литых деталей облегчают обработку опорных поверхностей под головки болтов, гайки и т. д. , а также сверление отверстий на наклонных поверхностях

3. Последовательность выполнения рабочих чертежей. Подготовительный этап Определить необходимое Ознакомиться с количество конструкцией детали. изображений-видов, разрезов, сечений, выносных элементов Выбрать главный вид Установить ее детали, дающий наименование, наибольшее полное назначение, рабочие представление о ее положение, материал. форме, конструкции и размерах.

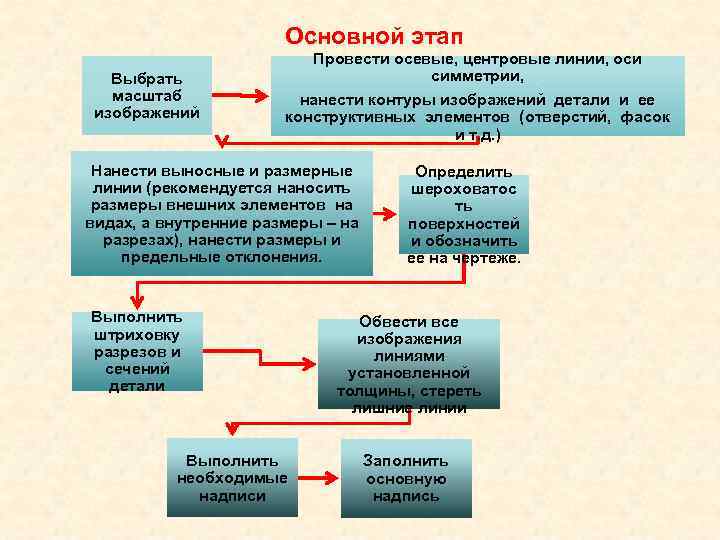

Основной этап Провести осевые, центровые линии, оси Выбрать симметрии, масштаб нанести контуры изображений детали и ее изображений конструктивных элементов (отверстий, фасок и т. д. ) Нанести выносные и размерные Определить линии (рекомендуется наносить шероховатос размеры внешних элементов на ть видах, а внутренние размеры – на поверхностей разрезах), нанести размеры и и обозначить предельные отклонения. ее на чертеже. Выполнить Обвести все штриховку изображения разрезов и линиями сечений установленной детали толщины, стереть лишние линии Выполнить Заполнить необходимые основную надписи надпись
