ИНЖЕНЕРНАЯ ГРАФИКА Основными задачами дисциплины являются 1 Ознакомление

ИНЖЕНЕРНАЯ ГРАФИКА Основными задачами дисциплины являются: 1. Ознакомление студентов с системами конструкторской, технологической и программной документации; 2. Изучение общих основ компоновки чертежей; 3. Овладение методикой разработки чертежей и эскизов деталей и сборочных единиц; 4. Изучение возможных условностей и упрощений, допустимых на чертежах; 5. Овладение методикой чтения сборочных чертежей. Изучение курса инженерной графики основывается на теоретических положениях курса начертательной геометрии, ЕСКД и другой нормативно-технической документации. 1

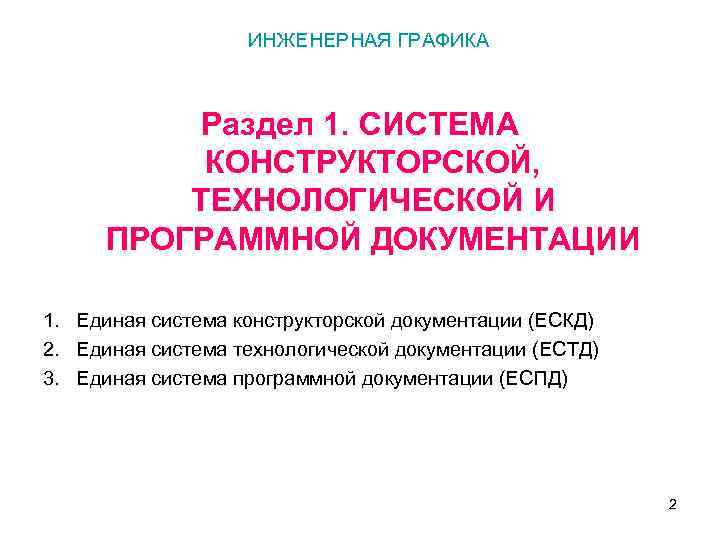

ИНЖЕНЕРНАЯ ГРАФИКА Раздел 1. СИСТЕМА КОНСТРУКТОРСКОЙ, ТЕХНОЛОГИЧЕСКОЙ И ПРОГРАММНОЙ ДОКУМЕНТАЦИИ 1. Единая система конструкторской документации (ЕСКД) 2. Единая система технологической документации (ЕСТД) 3. Единая система программной документации (ЕСПД) 2

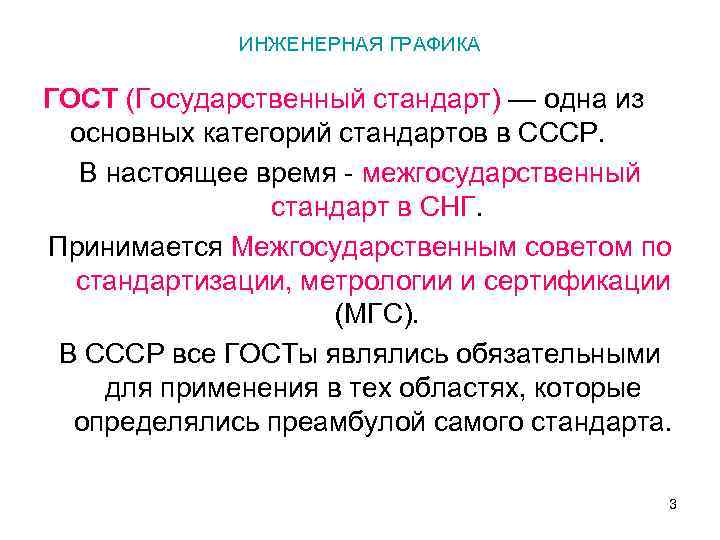

ИНЖЕНЕРНАЯ ГРАФИКА ГОСТ (Государственный стандарт) — одна из основных категорий стандартов в СССР. В настоящее время - межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС). В СССР все ГОСТы являлись обязательными для применения в тех областях, которые определялись преамбулой самого стандарта. 3

ИНЖЕНЕРНАЯ ГРАФИКА Федеральным законом «О техническом регулировании» № 184 -ФЗ от 27. 12. 2002 года разделены понятия «технический регламент» и «стандарт» Стандарт - это документ, устанавливающий комплекс норм, правил и требований, в котором в целях добровольного многократного использования устанавливаются характеристики продукции, правила и характеристики процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказания услуг. Технический регламент — это документ (нормативно-правовой акт), устанавливающий обязательные для применения и исполнения требования к объектам технического регулирования. 4

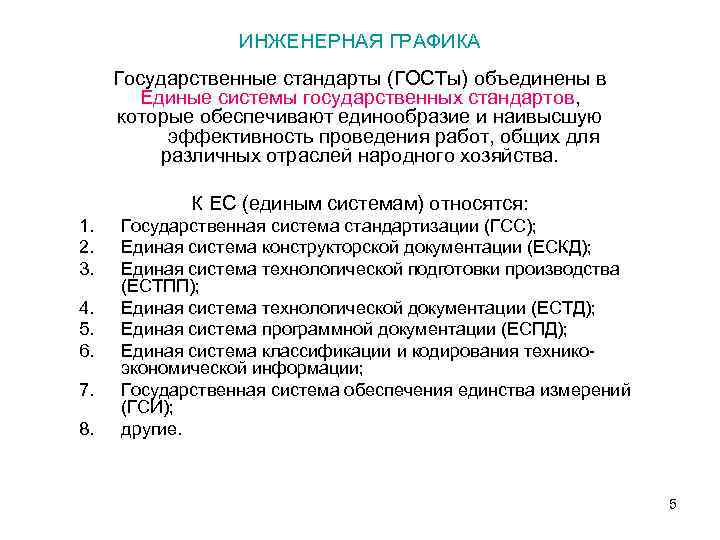

ИНЖЕНЕРНАЯ ГРАФИКА Государственные стандарты (ГОСТы) объединены в Единые системы государственных стандартов, которые обеспечивают единообразие и наивысшую эффективность проведения работ, общих для различных отраслей народного хозяйства. К ЕС (единым системам) относятся: 1. 2. 3. 4. 5. 6. 7. 8. Государственная система стандартизации (ГСС); Единая система конструкторской документации (ЕСКД); Единая система технологической подготовки производства (ЕСТПП); Единая система технологической документации (ЕСТД); Единая система программной документации (ЕСПД); Единая система классификации и кодирования техникоэкономической информации; Государственная система обеспечения единства измерений (ГСИ); другие. 5

ИНЖЕНЕРНАЯ ГРАФИКА Стандарты Единой системы — это нормативные документы, устанавливающие единые правила выполнения и оформления конструкторских, технологических и программных документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденные Государственным комитетом по стандартизации. Появление стандартов Единой системы документации (ЕСКД, ЕСТД, ЕСПД) было вызвано: 1. потребностью выработки общих правил выполнения и оформления чертежей и схем, что обеспечивало бы их понимание во всех отраслях промышленности; 2. необходимостью проведения унификации (приведение к единообразию) форм и размеров изделий; 3. необходимостью представления на мировой рынок конкурентоспособных изделий. 6

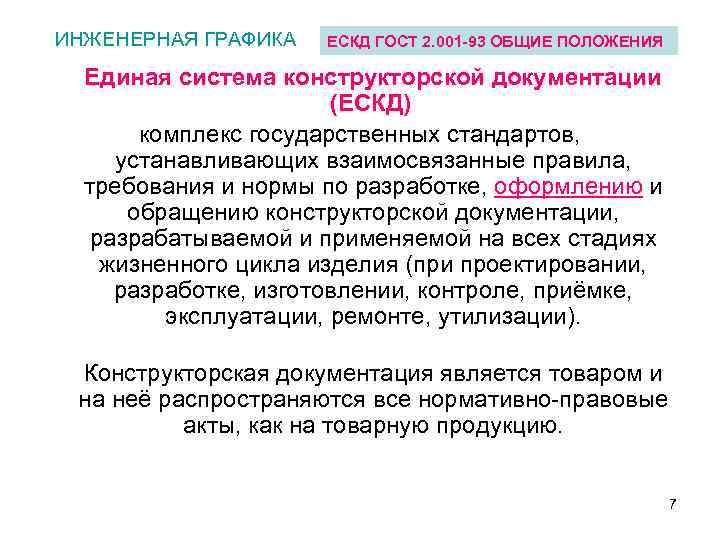

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД ГОСТ 2. 001 -93 ОБЩИЕ ПОЛОЖЕНИЯ Единая система конструкторской документации (ЕСКД) комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации). Конструкторская документация является товаром и на неё распространяются все нормативно-правовые акты, как на товарную продукцию. 7

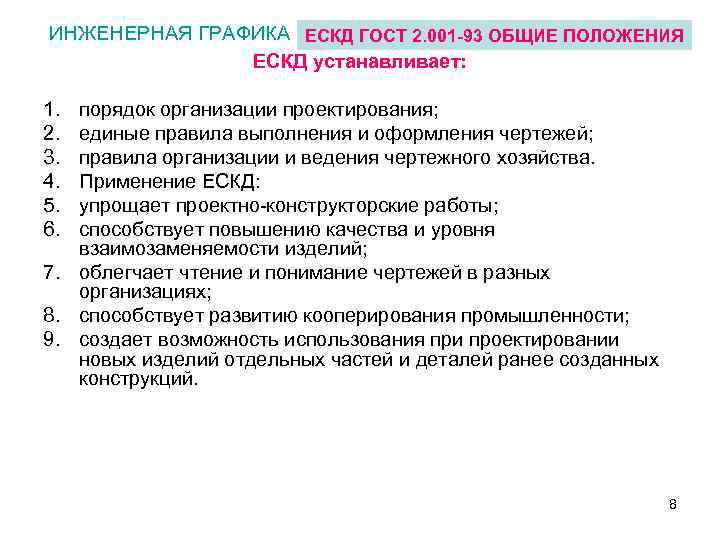

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД ГОСТ 2. 001 -93 ОБЩИЕ ПОЛОЖЕНИЯ ЕСКД устанавливает: 1. 2. 3. 4. 5. 6. порядок организации проектирования; единые правила выполнения и оформления чертежей; правила организации и ведения чертежного хозяйства. Применение ЕСКД: упрощает проектно-конструкторские работы; способствует повышению качества и уровня взаимозаменяемости изделий; 7. облегчает чтение и понимание чертежей в разных организациях; 8. способствует развитию кооперирования промышленности; 9. создает возможность использования при проектировании новых изделий отдельных частей и деталей ранее созданных конструкций. 8

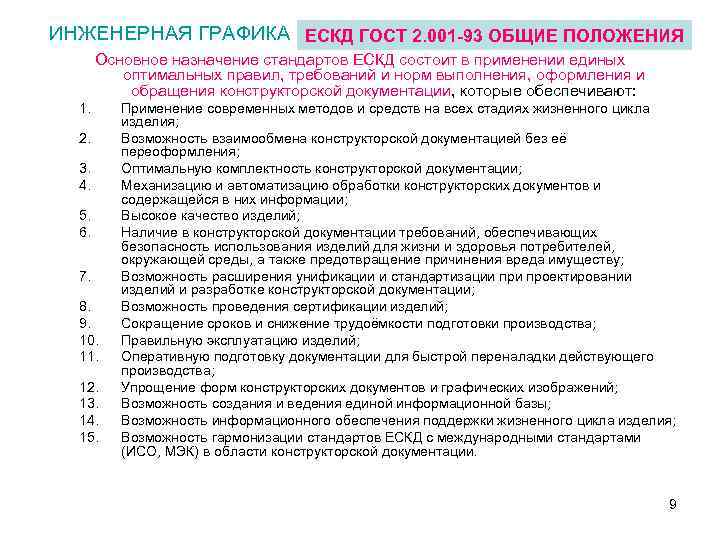

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД ГОСТ 2. 001 -93 ОБЩИЕ ПОЛОЖЕНИЯ Основное назначение стандартов ЕСКД состоит в применении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. Применение современных методов и средств на всех стадиях жизненного цикла изделия; Возможность взаимообмена конструкторской документацией без её переоформления; Оптимальную комплектность конструкторской документации; Механизацию и автоматизацию обработки конструкторских документов и содержащейся в них информации; Высокое качество изделий; Наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу; Возможность расширения унификации и стандартизации проектировании изделий и разработке конструкторской документации; Возможность проведения сертификации изделий; Сокращение сроков и снижение трудоёмкости подготовки производства; Правильную эксплуатацию изделий; Оперативную подготовку документации для быстрой переналадки действующего производства; Упрощение форм конструкторских документов и графических изображений; Возможность создания и ведения единой информационной базы; Возможность информационного обеспечения поддержки жизненного цикла изделия; Возможность гармонизации стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации. 9

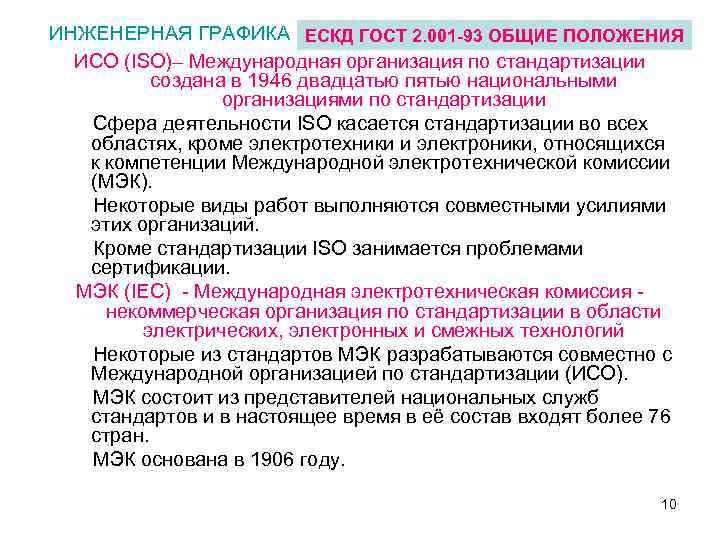

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД ГОСТ 2. 001 -93 ОБЩИЕ ПОЛОЖЕНИЯ ИСО (ISO)– Международная организация по стандартизации создана в 1946 двадцатью пятью национальными организациями по стандартизации Сфера деятельности ISO касается стандартизации во всех областях, кроме электротехники и электроники, относящихся к компетенции Международной электротехнической комиссии (МЭК). Некоторые виды работ выполняются совместными усилиями этих организаций. Кроме стандартизации ISO занимается проблемами сертификации. МЭК (IEC) - Международная электротехническая комиссия - некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий Некоторые из стандартов МЭК разрабатываются совместно с Международной организацией по стандартизации (ИСО). МЭК состоит из представителей национальных служб стандартов и в настоящее время в её состав входят более 76 стран. МЭК основана в 1906 году. 10

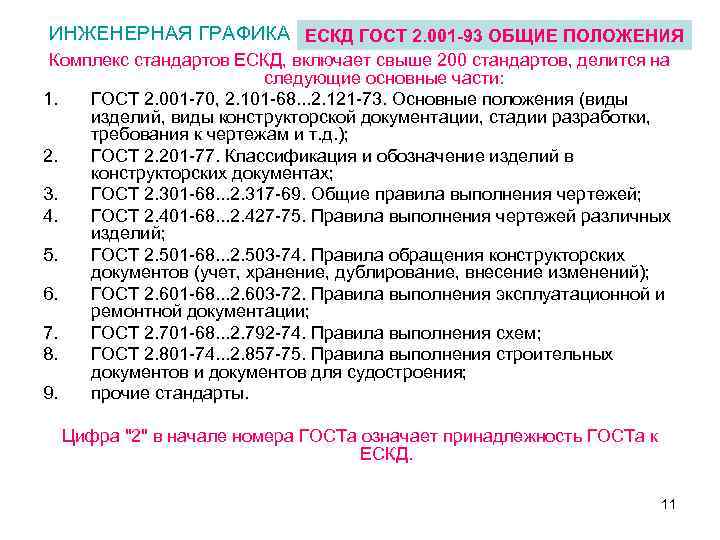

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД ГОСТ 2. 001 -93 ОБЩИЕ ПОЛОЖЕНИЯ Комплекс стандартов ЕСКД, включает свыше 200 стандартов, делится на следующие основные части: 1. ГОСТ 2. 001 -70, 2. 101 -68. . . 2. 121 -73. Основные положения (виды изделий, виды конструкторской документации, стадии разработки, требования к чертежам и т. д. ); 2. ГОСТ 2. 201 -77. Классификация и обозначение изделий в конструкторских документах; 3. ГОСТ 2. 301 -68. . . 2. 317 -69. Общие правила выполнения чертежей; 4. ГОСТ 2. 401 -68. . . 2. 427 -75. Правила выполнения чертежей различных изделий; 5. ГОСТ 2. 501 -68. . . 2. 503 -74. Правила обращения конструкторских документов (учет, хранение, дублирование, внесение изменений); 6. ГОСТ 2. 601 -68. . . 2. 603 -72. Правила выполнения эксплуатационной и ремонтной документации; 7. ГОСТ 2. 701 -68. . . 2. 792 -74. Правила выполнения схем; 8. ГОСТ 2. 801 -74. . . 2. 857 -75. Правила выполнения строительных документов и документов для судостроения; 9. прочие стандарты. Цифра "2" в начале номера ГОСТа означает принадлежность ГОСТа к ЕСКД. 11

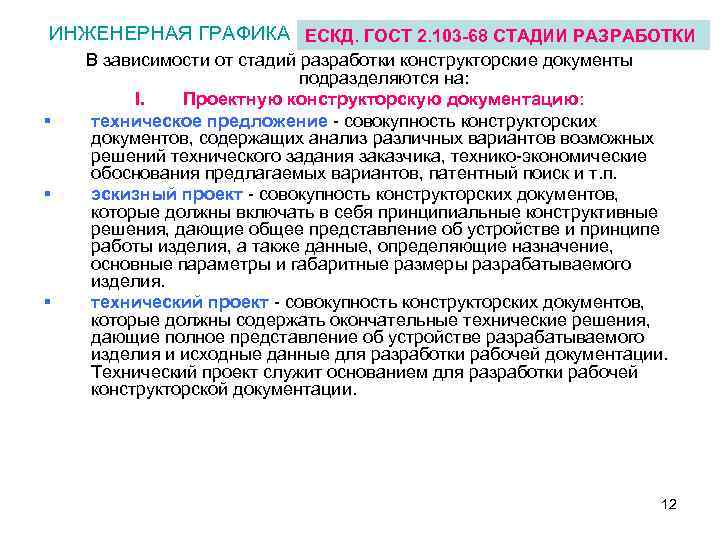

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ § § § В зависимости от стадий pазpаботки констpуктоpские документы подразделяются на: I. Проектную конструкторскую документацию: техническое предложение - совокупность констpуктоpских документов, содержащих анализ различных вариантов возможных решений технического задания заказчика, технико-экономические обоснования предлагаемых вариантов, патентный поиск и т. п. эскизный проект - совокупность констpуктоpских документов, которые должны включать в себя принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные паpаметpы и габаритные pазмеpы pазpабатываемого изделия. технический проект - совокупность констpуктоpских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве pазpабатываемого изделия и исходные данные для pазpаботки рабочей документации. Технический проект служит основанием для pазpаботки рабочей констpуктоpской документации. 12

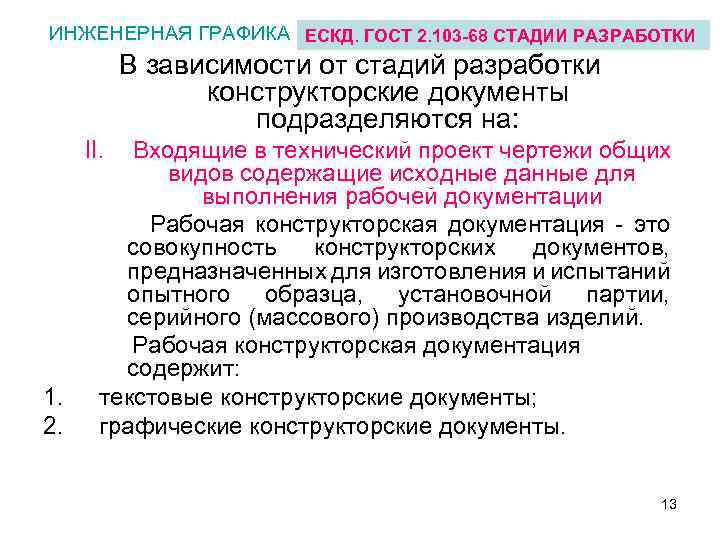

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ В зависимости от стадий pазpаботки констpуктоpские документы подразделяются на: II. Входящие в технический проект чертежи общих видов содержащие исходные данные для выполнения рабочей документации Рабочая конструкторская документация - это совокупность констpуктоpских документов, предназначенных для изготовления и испытаний опытного образца, установочной партии, серийного (массового) производства изделий. Рабочая конструкторская документация содержит: 1. текстовые конструкторские документы; 2. графические конструкторские документы. 13

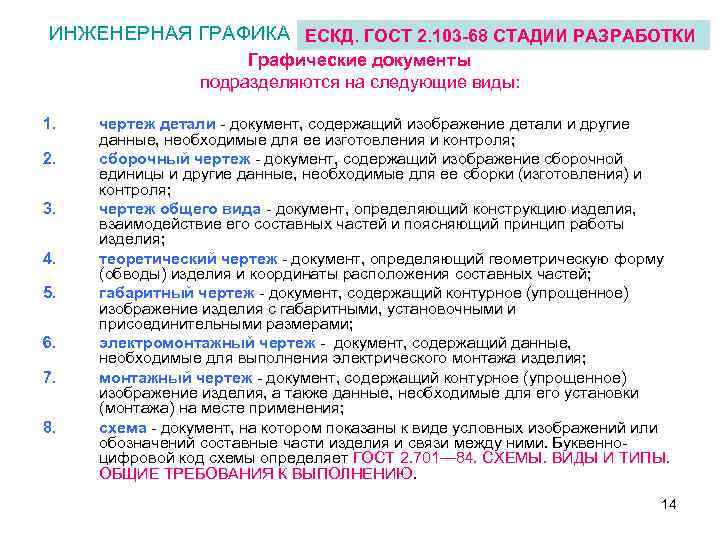

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ Графические документы подразделяются на следующие виды: 1. 2. 3. 4. 5. 6. 7. 8. чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля; сборочный чертеж - документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля; чертеж общего вида - документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия; теоретический чертеж - документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей; габаритный чертеж - документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными pазмеpами; электромонтажный чертеж - документ, содержащий данные, необходимые для выполнения электрического монтажа изделия; монтажный чертеж - документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения; схема - документ, на котором показаны к виде условных изображений или обозначений составные части изделия и связи между ними. Буквенноцифровой код схемы определяет ГОСТ 2. 701— 84. СХЕМЫ. ВИДЫ И ТИПЫ. ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ. 14

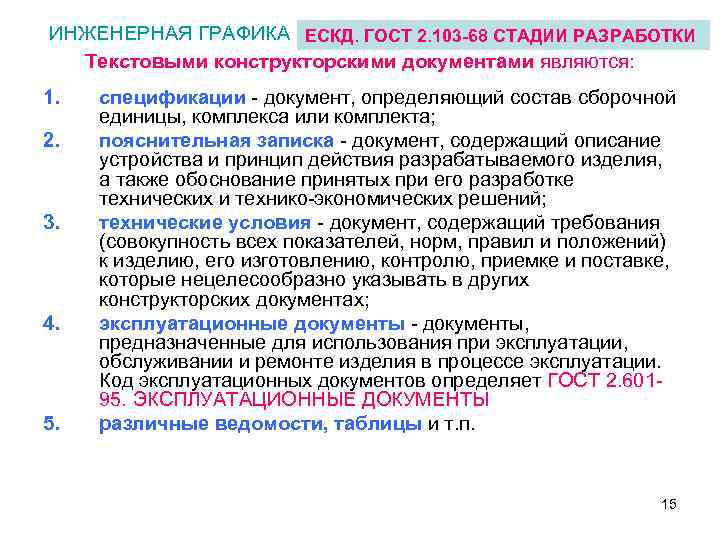

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ Текстовыми констpуктоpскими документами являются: 1. 2. 3. 4. 5. спецификации - документ, определяющий состав сборочной единицы, комплекса или комплекта; пояснительная записка - документ, содержащий описание устройства и принцип действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений; технические условия - документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах; эксплуатационные документы - документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации. Код эксплуатационных документов определяет ГОСТ 2. 60195. ЭКСПЛУАТАЦИОННЫЕ ДОКУМЕНТЫ различные ведомости, таблицы и т. п. 15

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ В зависимости от способа выполнения и хаpактеpа использования констpуктоpские документы подразделяются на: 1. 2. 3. 4. оригиналы - документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников. подлинники - документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. дубликаты - копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющие снятие с них копий. копии - документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при pазpаботке, в производстве, эксплуатации и ремонте изделий. 16

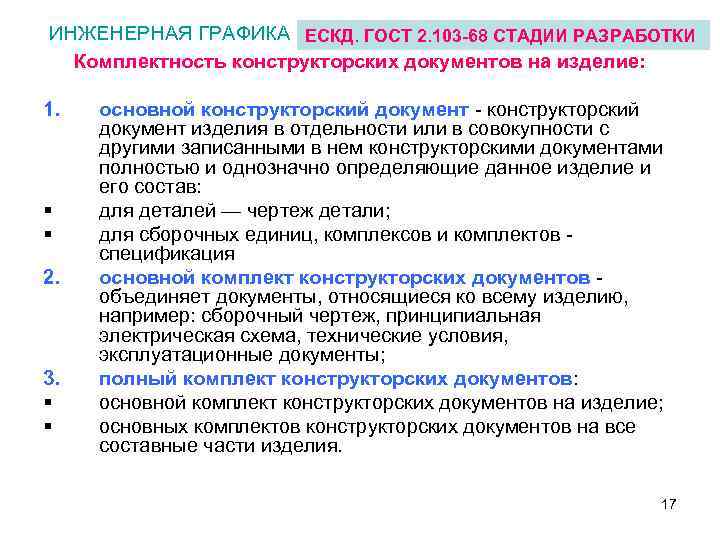

ИНЖЕНЕРНАЯ ГРАФИКА ЕСКД. ГОСТ 2. 103 -68 СТАДИИ РАЗРАБОТКИ Комплектность конструкторских документов на изделие: 1. § § 2. 3. § § основной конструкторский документ - конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяющие данное изделие и его состав: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов - спецификация основной комплект конструкторских документов - объединяет документы, относящиеся ко всему изделию, например: сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы; полный комплект конструкторских документов: основной комплект конструкторских документов на изделие; основных комплектов конструкторских документов на все составные части изделия. 17
