ИНЖЕНЕРНАЯ ГРАФИКА МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ КОНТРОЛЬНЫЕ ТЕМЫ

ИНЖЕНЕРНАЯ ГРАФИКА

МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ

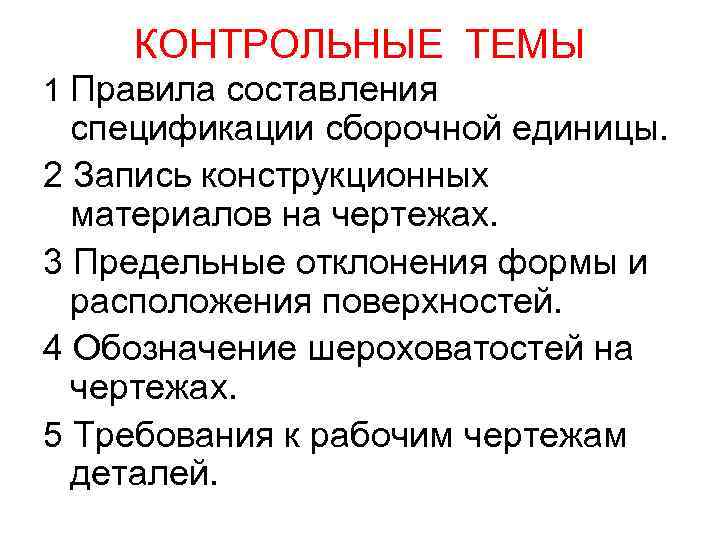

КОНТРОЛЬНЫЕ ТЕМЫ 1 Правила составления спецификации сборочной единицы. 2 Запись конструкционных материалов на чертежах. 3 Предельные отклонения формы и расположения поверхностей. 4 Обозначение шероховатостей на чертежах. 5 Требования к рабочим чертежам деталей.

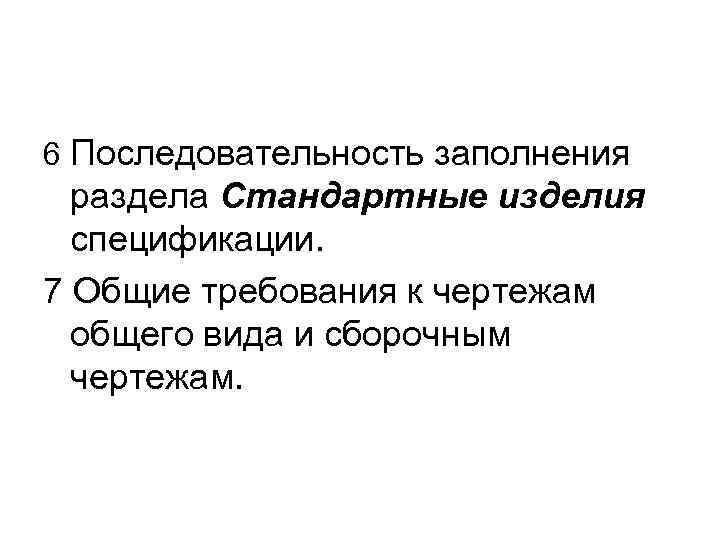

6 Последовательность заполнения раздела Стандартные изделия спецификации. 7 Общие требования к чертежам общего вида и сборочным чертежам.

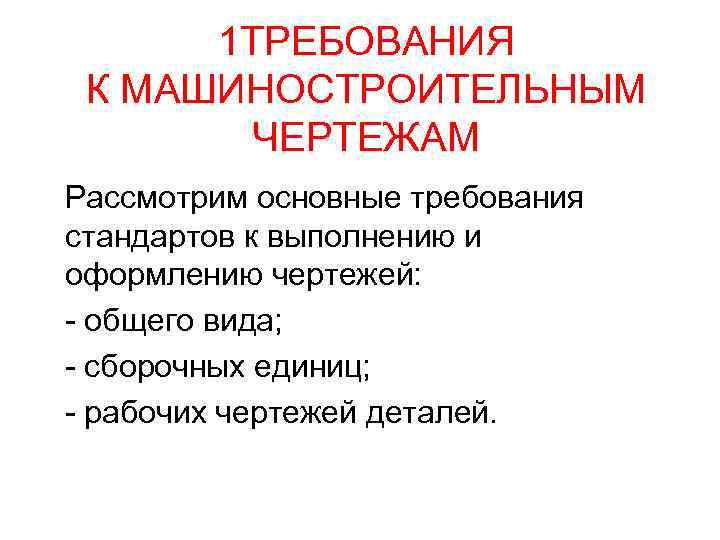

1 ТРЕБОВАНИЯ К МАШИНОСТРОИТЕЛЬНЫМ ЧЕРТЕЖАМ Рассмотрим основные требования стандартов к выполнению и оформлению чертежей: - общего вида; - сборочных единиц; - рабочих чертежей деталей.

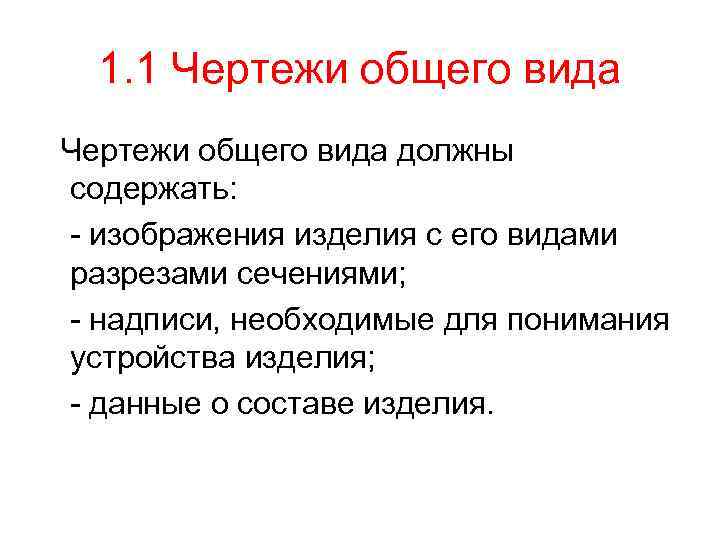

1. 1 Чертежи общего вида должны содержать: - изображения изделия с его видами разрезами сечениями; - надписи, необходимые для понимания устройства изделия; - данные о составе изделия.

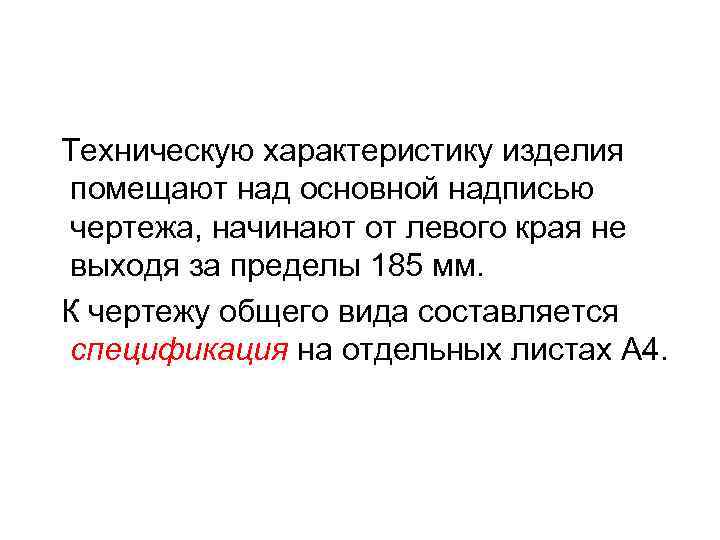

Техническую характеристику изделия помещают над основной надписью чертежа, начинают от левого края не выходя за пределы 185 мм. К чертежу общего вида составляется спецификация на отдельных листах А 4.

На чертеже общего вида, кроме изображения изделия, необходимо поместить: 1. Номера позиций составных частей (сборочных единиц, деталей). 2. Габаритные размеры. 3. Установочные и присоединительные размеры. 4. Техническую характеристику изделия.

1. 2 Сборочные чертежи - должны содержать изображения всех деталей изделия; - давать полное представление о расположении и взаимной связи соединяемых составных частей изделия; - обеспечивать возможность комплектования, сборки, контроля и приёмки сборочной единицы.

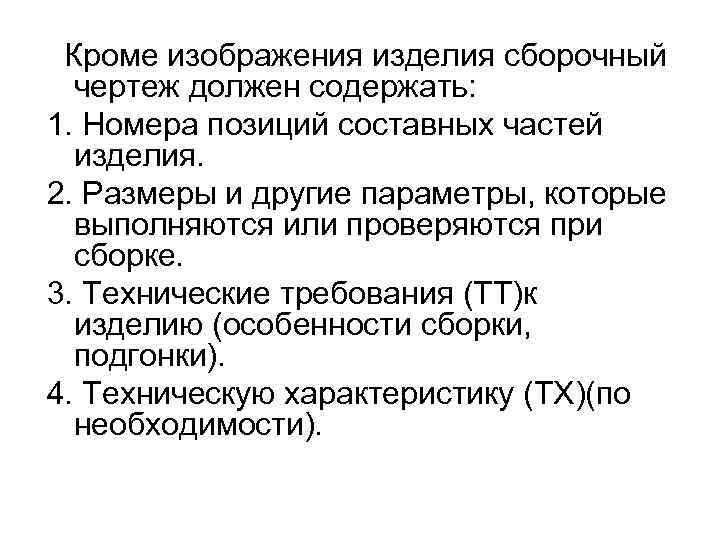

Кроме изображения изделия сборочный чертеж должен содержать: 1. Номера позиций составных частей изделия. 2. Размеры и другие параметры, которые выполняются или проверяются при сборке. 3. Технические требования (ТТ)к изделию (особенности сборки, подгонки). 4. Техническую характеристику (ТХ)(по необходимости).

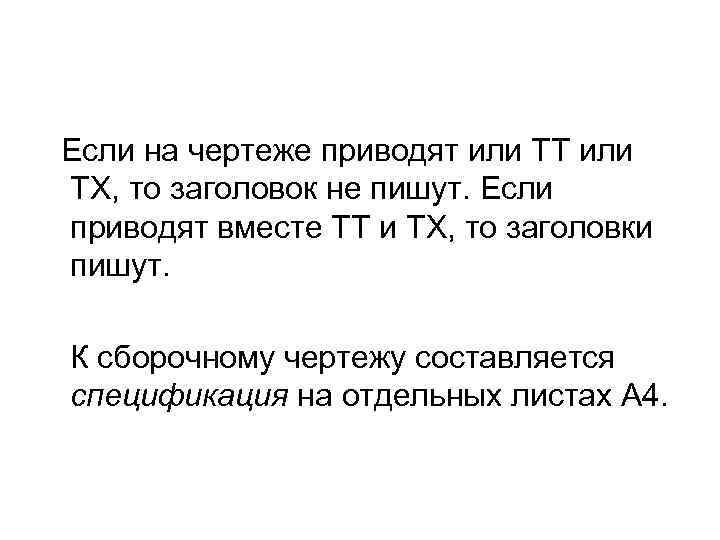

Если на чертеже приводят или ТТ или ТХ, то заголовок не пишут. Если приводят вместе ТТ и ТХ, то заголовки пишут. К сборочному чертежу составляется спецификация на отдельных листах А 4.

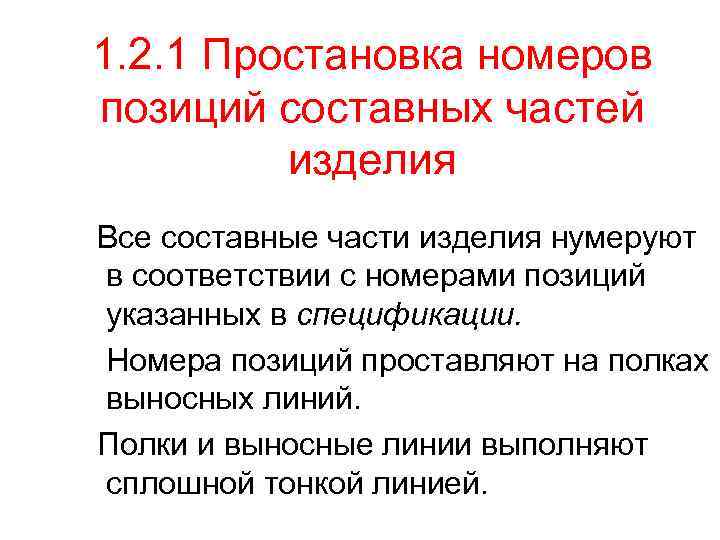

1. 2. 1 Простановка номеров позиций составных частей изделия Все составные части изделия нумеруют в соответствии с номерами позиций указанных в спецификации. Номера позиций проставляют на полках выносных линий. Полки и выносные линии выполняют сплошной тонкой линией.

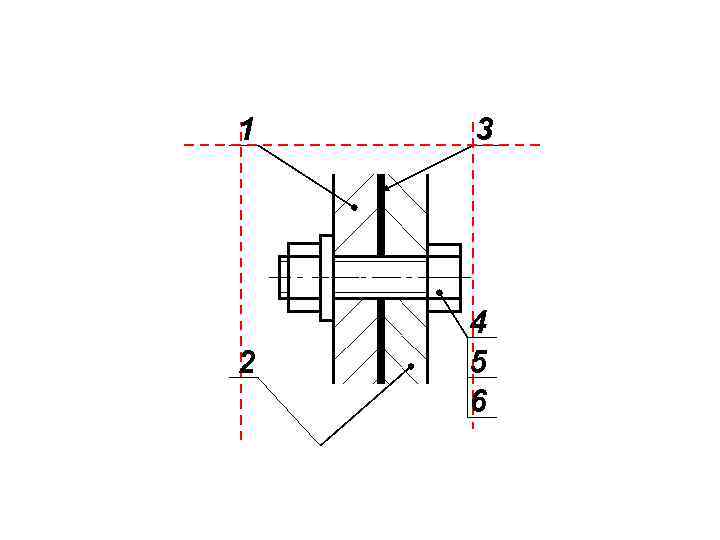

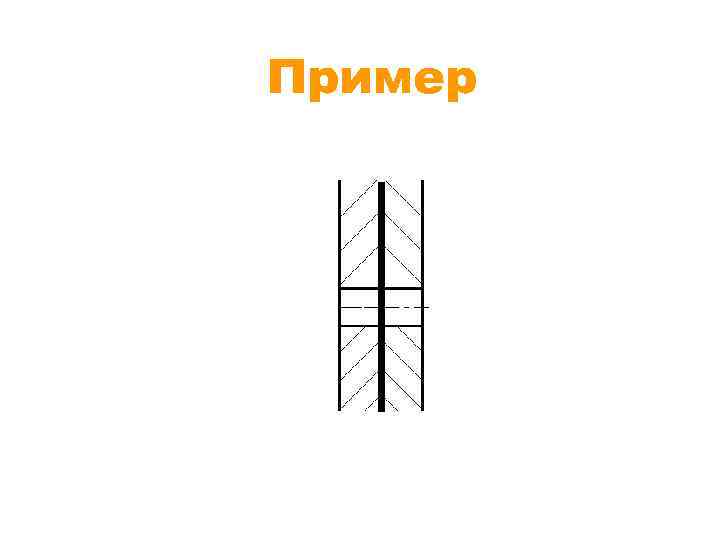

Пример

1 3 2 4 5 6

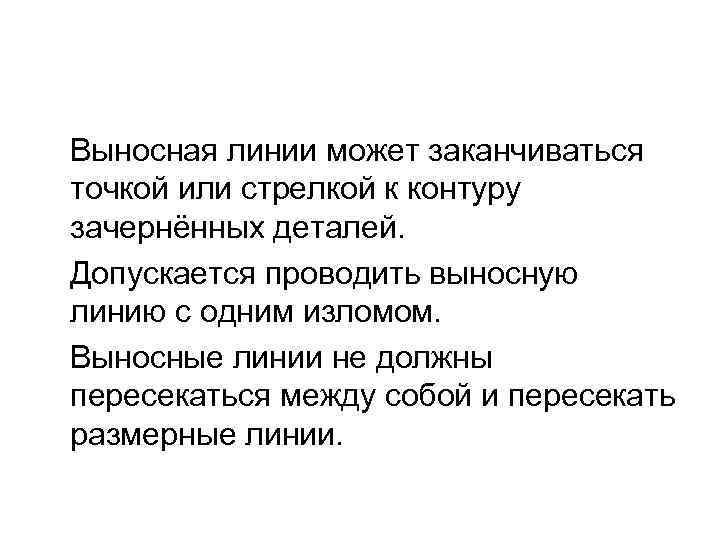

Выносная линии может заканчиваться точкой или стрелкой к контуру зачернённых деталей. Допускается проводить выносную линию с одним изломом. Выносные линии не должны пересекаться между собой и пересекать размерные линии.

Для группы деталей с отчетливо выраженной взаимосвязью и для групп крепёжных деталей, относящихся к одному месту крепления, допускается проводить одну выносную линию, располагая полки и номера позиций в колонку.

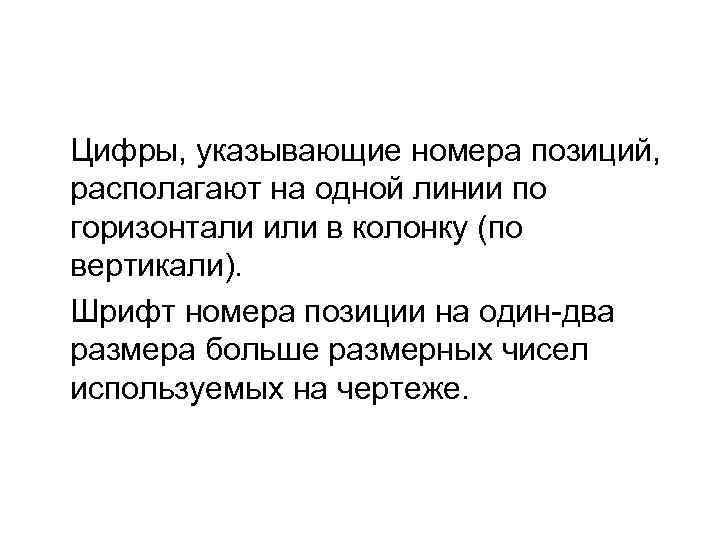

Цифры, указывающие номера позиций, располагают на одной линии по горизонтали или в колонку (по вертикали). Шрифт номера позиции на один-два размера больше размерных чисел используемых на чертеже.

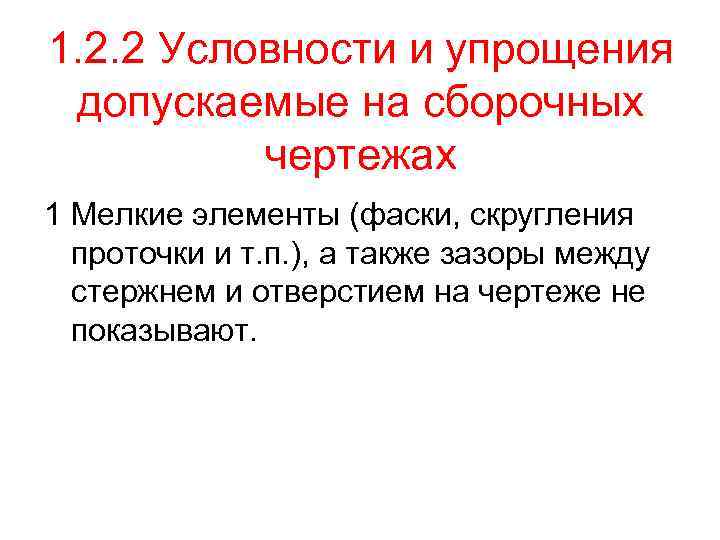

1. 2. 2 Условности и упрощения допускаемые на сборочных чертежах 1 Мелкие элементы (фаски, скругления проточки и т. п. ), а также зазоры между стержнем и отверстием на чертеже не показывают.

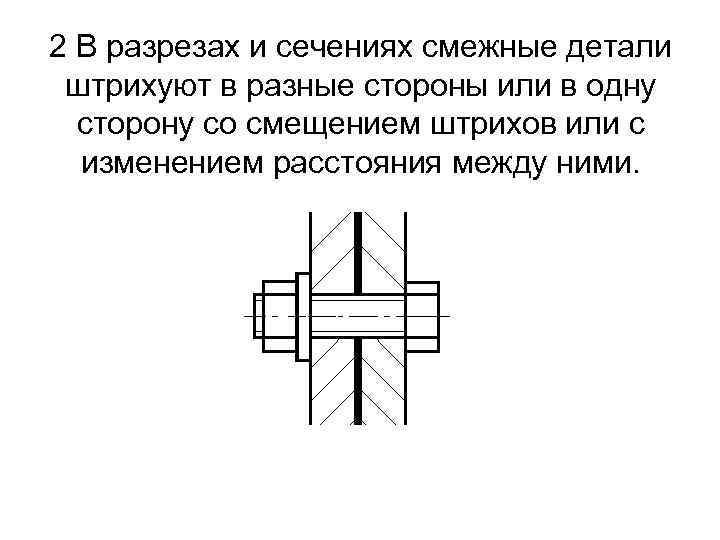

2 В разрезах и сечениях смежные детали штрихуют в разные стороны или в одну сторону со смещением штрихов или с изменением расстояния между ними.

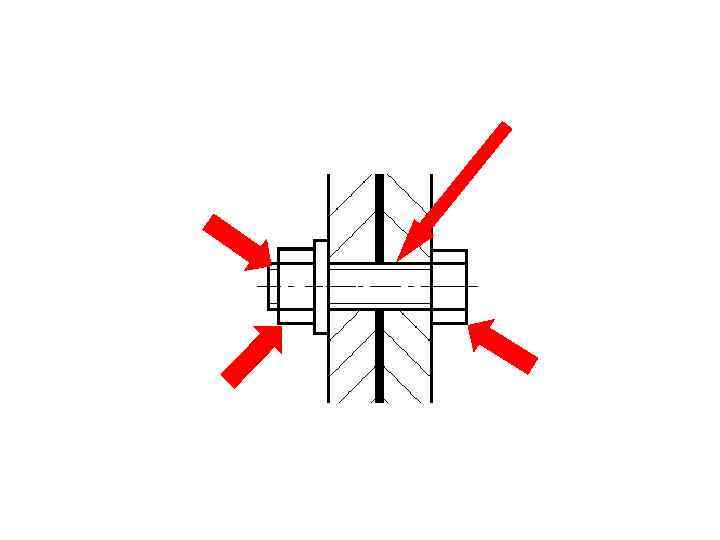

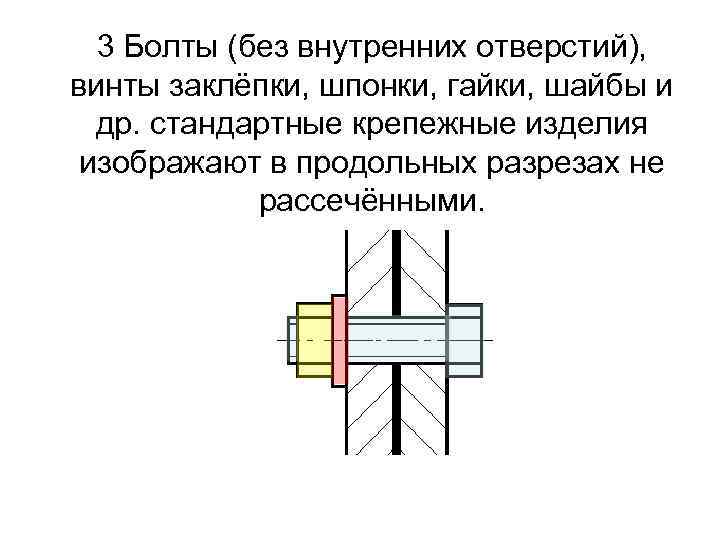

3 Болты (без внутренних отверстий), винты заклёпки, шпонки, гайки, шайбы и др. стандартные крепежные изделия изображают в продольных разрезах не рассечёнными.

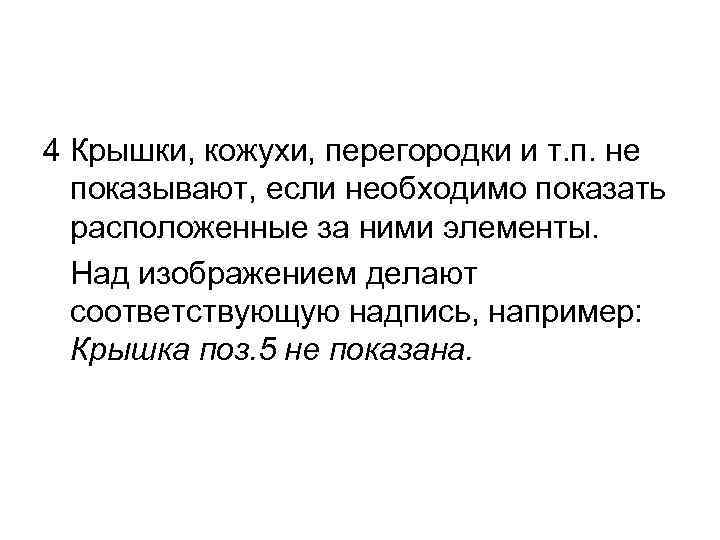

4 Крышки, кожухи, перегородки и т. п. не показывают, если необходимо показать расположенные за ними элементы. Над изображением делают соответствующую надпись, например: Крышка поз. 5 не показана.

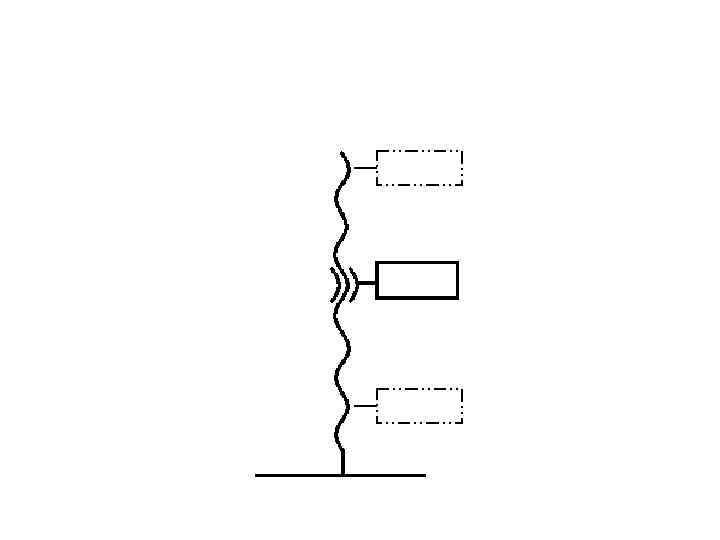

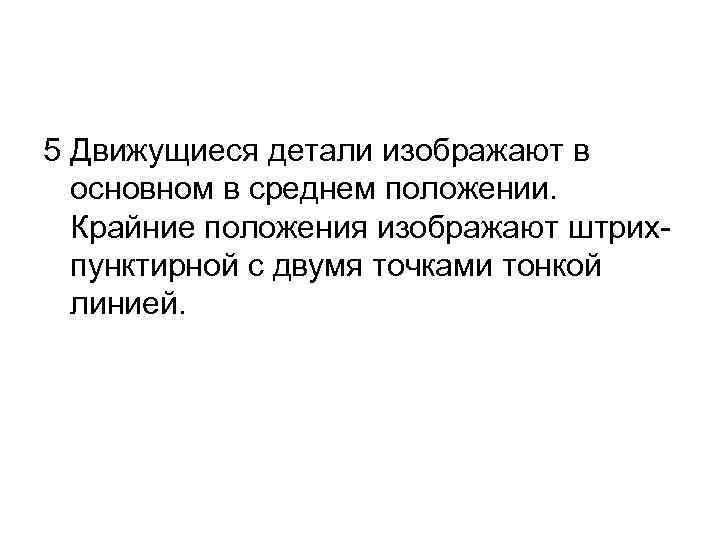

5 Движущиеся детали изображают в основном в среднем положении. Крайние положения изображают штрихпунктирной с двумя точками тонкой линией.

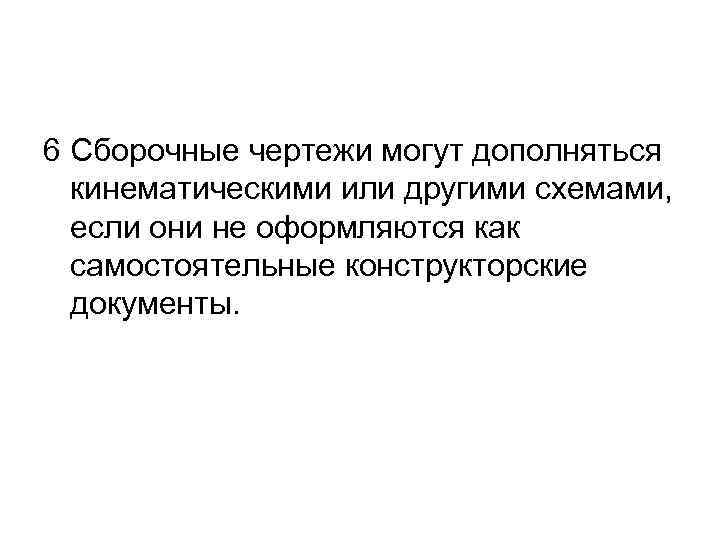

6 Сборочные чертежи могут дополняться кинематическими или другими схемами, если они не оформляются как самостоятельные конструкторские документы.

7 На разрезе изображают не рассеченными составные части изделия на которые оформлены самостоятельные сборочные чертежи.

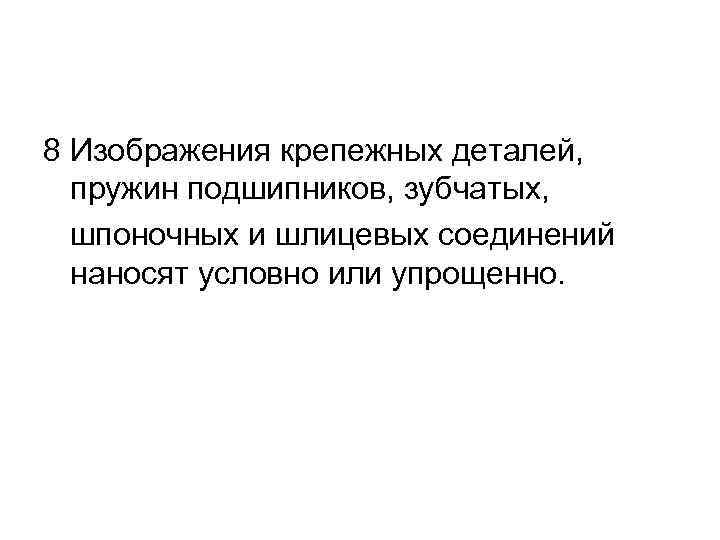

8 Изображения крепежных деталей, пружин подшипников, зубчатых, шпоночных и шлицевых соединений наносят условно или упрощенно.

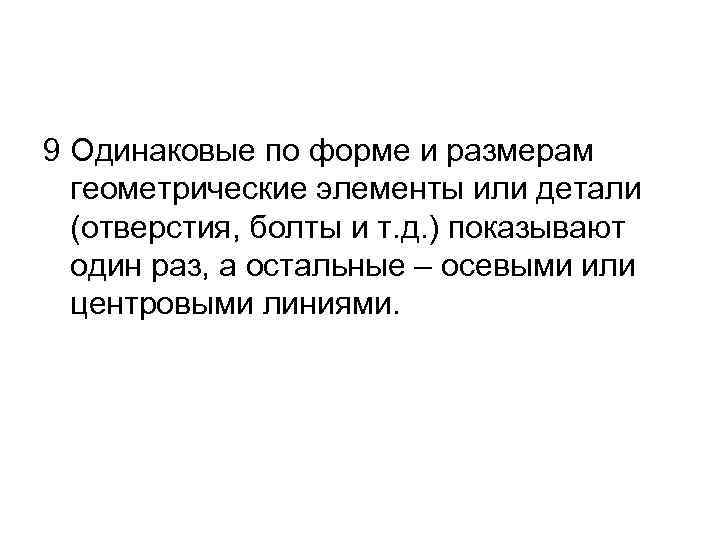

9 Одинаковые по форме и размерам геометрические элементы или детали (отверстия, болты и т. д. ) показывают один раз, а остальные – осевыми или центровыми линиями.

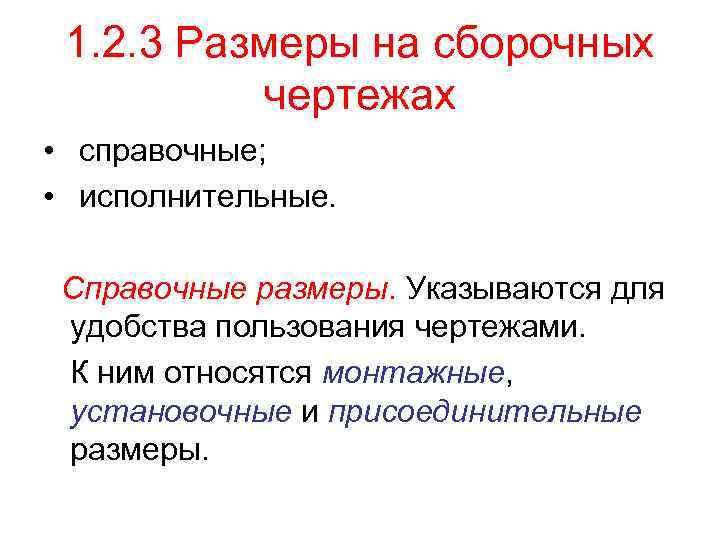

1. 2. 3 Размеры на сборочных чертежах • справочные; • исполнительные. Справочные размеры. Указываются для удобства пользования чертежами. К ним относятся монтажные, установочные и присоединительные размеры.

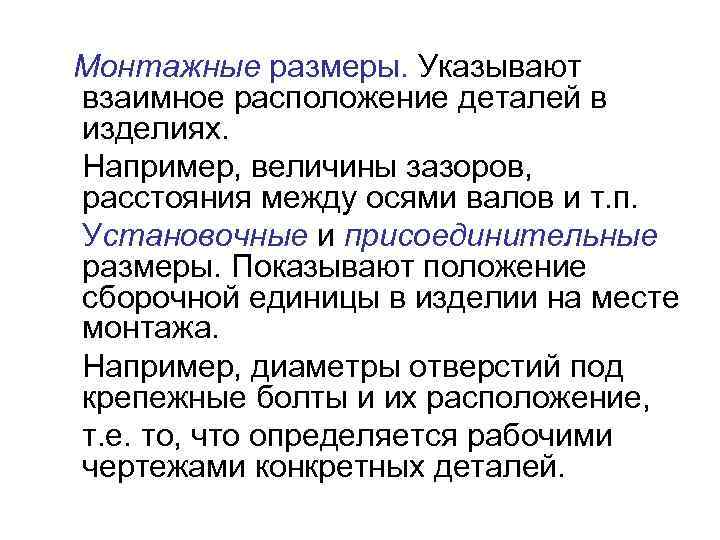

Монтажные размеры. Указывают взаимное расположение деталей в изделиях. Например, величины зазоров, расстояния между осями валов и т. п. Установочные и присоединительные размеры. Показывают положение сборочной единицы в изделии на месте монтажа. Например, диаметры отверстий под крепежные болты и их расположение, т. е. то, что определяется рабочими чертежами конкретных деталей.

Исполнительные размеры. Они должны быть выполнены или проконтролированы по данному чертежу. К ним относятся: • габаритные размеры; • размеры сопрягаемых элементов деталей, определяющие характер соединения (посадки); • размеры элементов выполняемых в процессе или после сборки. (механическая обработка после сварки, сверление отверстий через несколько деталей и т. д. )
