ИНЖЕНЕРНАЯ ГРАФИКА ЛЕКЦИИ ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Форматы Формат

ИНЖЕНЕРНАЯ ГРАФИКА ЛЕКЦИИ

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Форматы Формат Размеры сторон, мм А 4 210 х297 А 3 297 х420 А 2 420 х594 А 1 594 х841 А 0 841 х1189

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Оформление форматов

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Основная надпись (ГОСТ 2. 104 -2006) 1 – наименование изделия 2 – обозначение документа 3 – обозначение материала детали 5 – масса изделия 6 – масштаб 7 – порядковый номер листа 8 –количество листов документа 9 – наименование или индекс предприятия, выпускающего документ 10 – характер работы, выполняемой лицом, подписывающим документ 11 – фамилии лиц, подписавших документ 12 – подписи лиц (из графы 11) 13 – дата подписания документа. Графы 4, 5, 14, …, 18 заполняются только в документах, выпускаемых предприятиями.

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Масштабы (ГОСТ 2. 302 -68) масштабы уменьшения – 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 75; 1: 100 и др. натуральная величина – 1: 1 масштабы увеличения – 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; 40: 1; 50: 1; 100: 1 и др.

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Линии чертежа (ГОСТ 2. 303 -68)

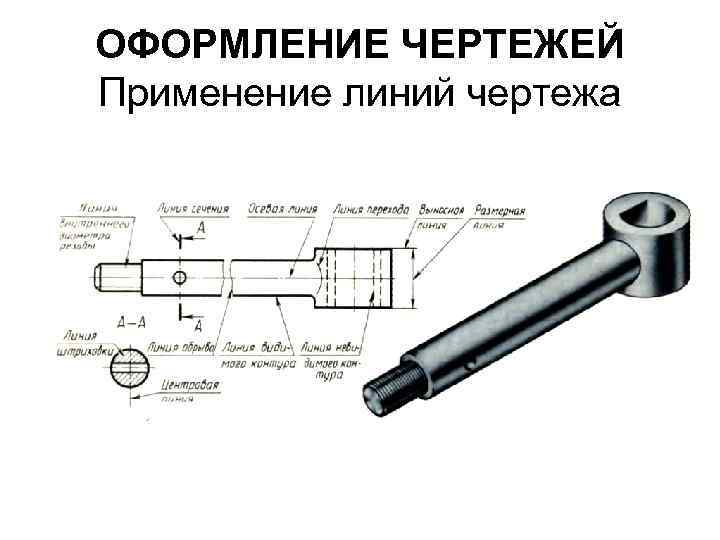

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Применение линий чертежа

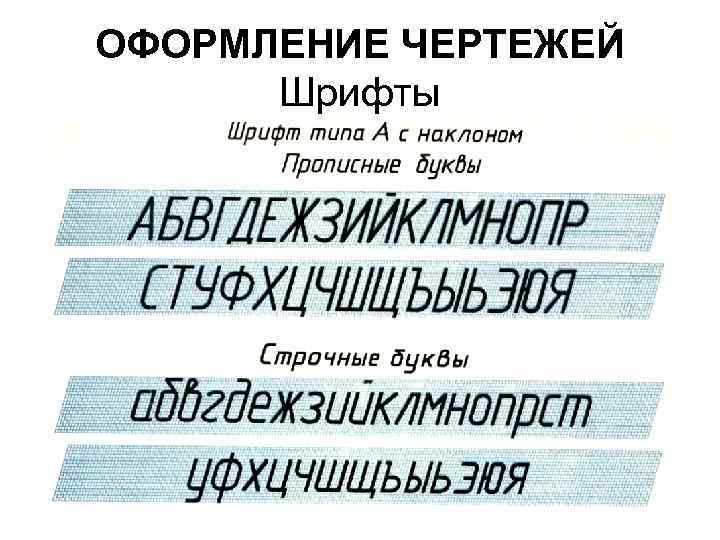

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Шрифты

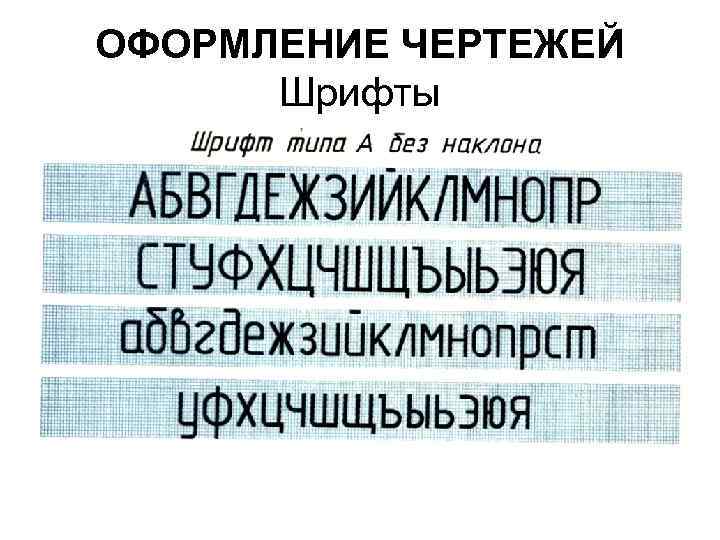

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Шрифты

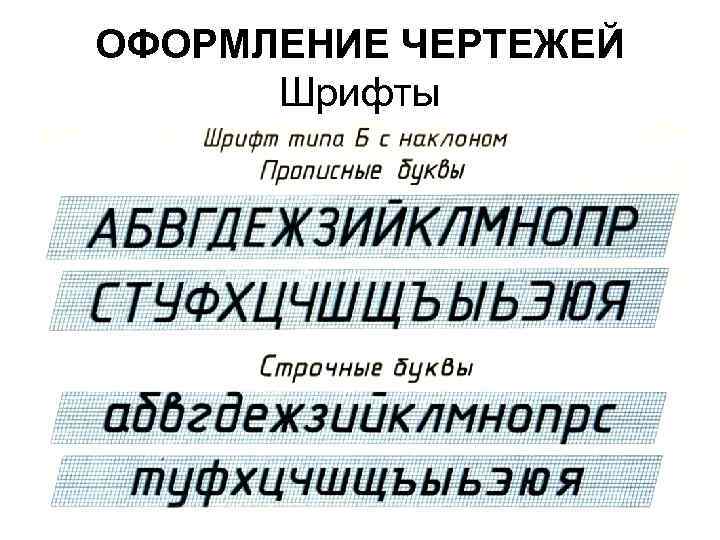

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Шрифты

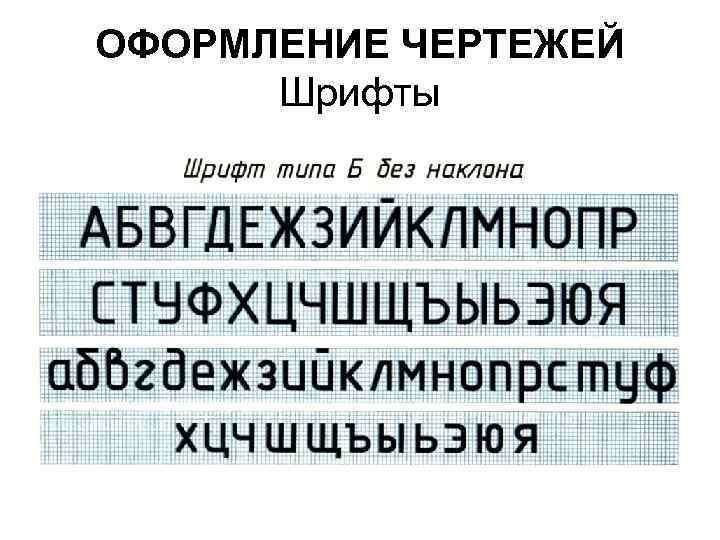

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Шрифты

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Шрифты

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Нанесние размеров

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Нанесние размеров

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Нанесние размеров

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ Нанесние размеров
