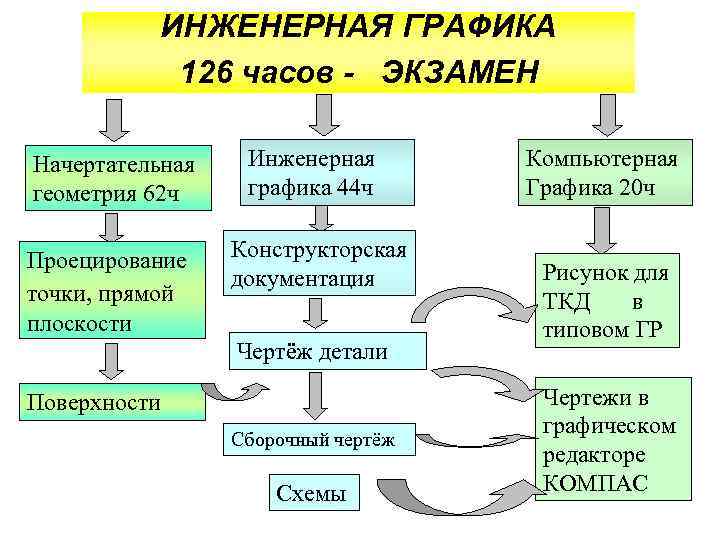

ИНЖЕНЕРНАЯ ГРАФИКА 126 часов - ЭКЗАМЕН Начертательная геометрия 62 ч Проецирование точки, прямой плоскости Инженерная графика 44 ч Конструкторская документация Чертёж детали Поверхности Сборочный чертёж Схемы Компьютерная Графика 20 ч Рисунок для ТКД в типовом ГР Чертежи в графическом редакторе КОМПАС

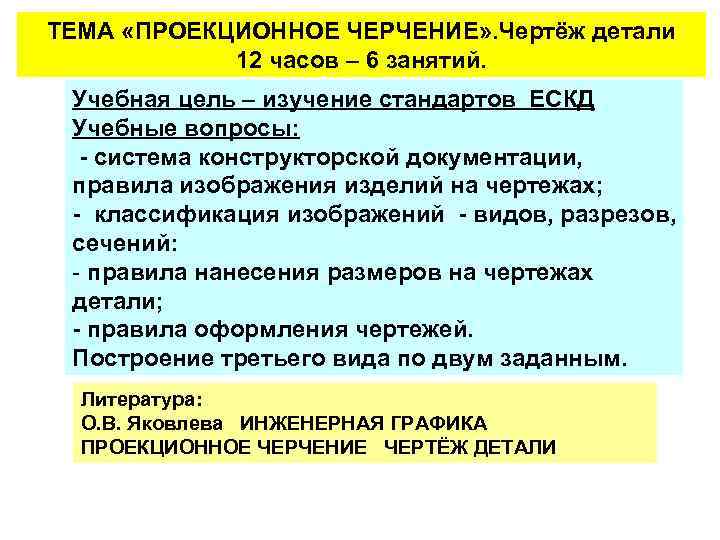

ТЕМА «ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ» . Чертёж детали 12 часов – 6 занятий. Учебная цель – изучение стандартов ЕСКД Учебные вопросы: - система конструкторской документации, правила изображения изделий на чертежах; - классификация изображений - видов, разрезов, сечений: - правила нанесения размеров на чертежах детали; - правила оформления чертежей. Построение третьего вида по двум заданным. Литература: О. В. Яковлева ИНЖЕНЕРНАЯ ГРАФИКА ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ ЧЕРТЁЖ ДЕТАЛИ

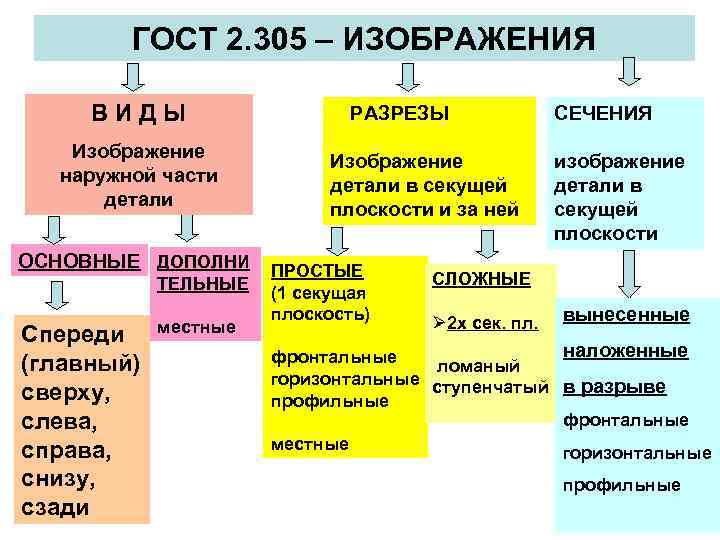

ГОСТ 2. 305 – ИЗОБРАЖЕНИЯ ВИДЫ Изображение наружной части детали ОСНОВНЫЕ ДОПОЛНИ ТЕЛЬНЫЕ Спереди (главный) сверху, слева, справа, снизу, сзади местные РАЗРЕЗЫ Изображение детали в секущей плоскости и за ней ПРОСТЫЕ (1 секущая плоскость) СЕЧЕНИЯ изображение детали в секущей плоскости СЛОЖНЫЕ Ø 2 х сек. пл. вынесенные наложенные фронтальные ломаный горизонтальные ступенчатый в разрыве профильные фронтальные местные горизонтальные профильные
ГОСТ 2. 305 - ИЗОБРАЖЕНИЯ ОСНОВНЫЕ ВИДЫ 1 - ВИД СПЕРЕДИ. 2 - ВИД СВЕРХУ. 3 – ВИД СЛЕВА. 4 – СПРАВА. 5 - СНИЗУ. 6 - СЗАДИ
ОСНОВНЫЕ ВИДЫ ДЕТАЛЬ ПРЯМОУГОЛЬНО ПРОЕЦИРУЕТСЯ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ ВИД СПЕРЕДИ ГЛАВНЫЙ ВИД СЛЕВА W V H ВИД СВЕРХУ

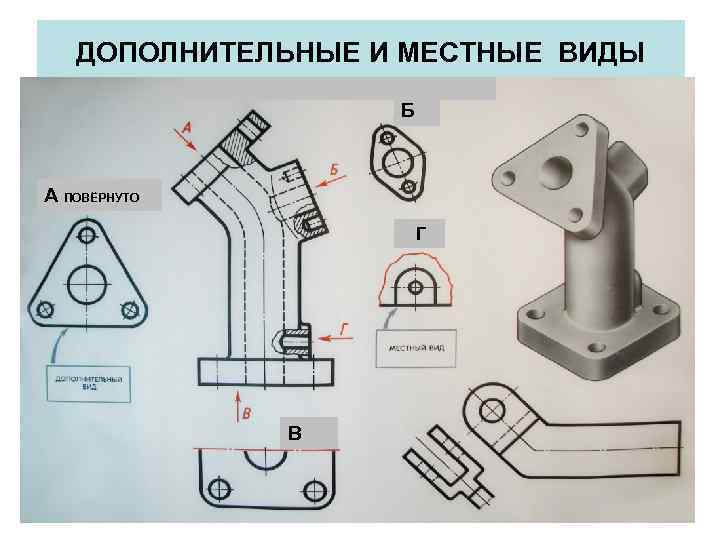

ДОПОЛНИТЕЛЬНЫЕ И МЕСТНЫЕ ВИДЫ Б А ПОВЁРНУТО Г В
ДОПОЛНИТЕЛЬНЫЕ И МЕСТНЫЕ ВИДЫ
ОБРАЗОВАНИЕ РАЗРЕЗА

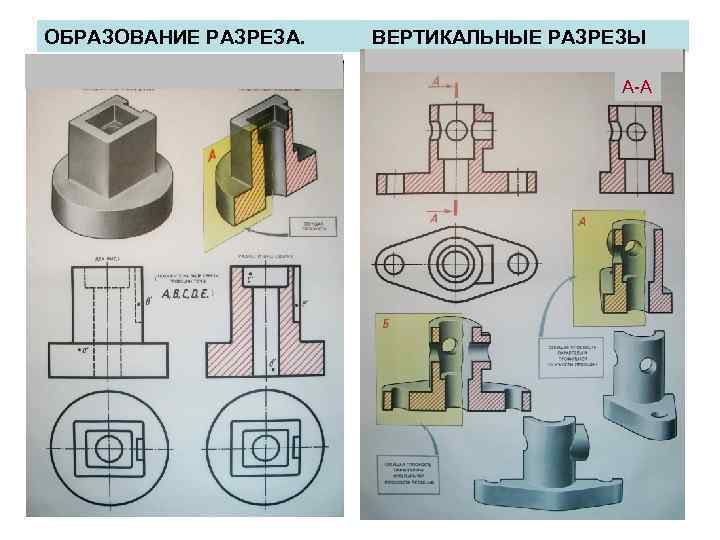

ОБРАЗОВАНИЕ РАЗРЕЗА. ВЕРТИКАЛЬНЫЕ РАЗРЕЗЫ А-А

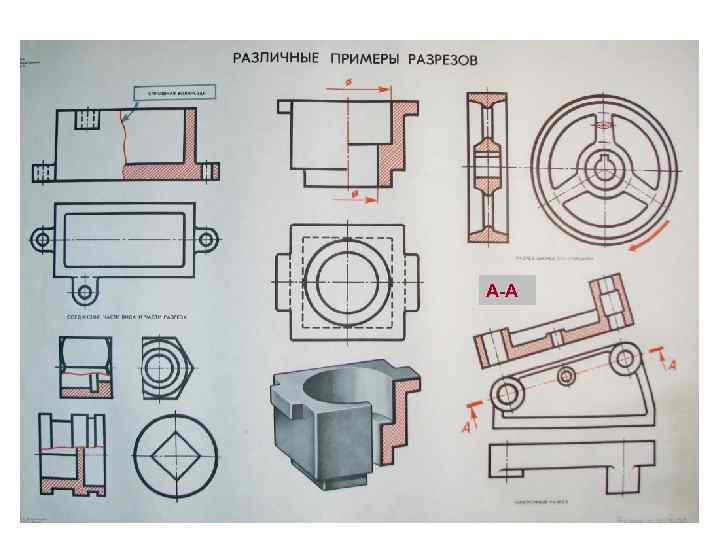

А-А
Б-Б А-А
СЛОЖНЫЕ РАЗРЕЗЫ ≥ Д ВУХ СЕКУЩИХ ПЛОСКОСТЕЙ А-А А-А А А
СЛОЖНЫЕ РАЗРЕЗЫ

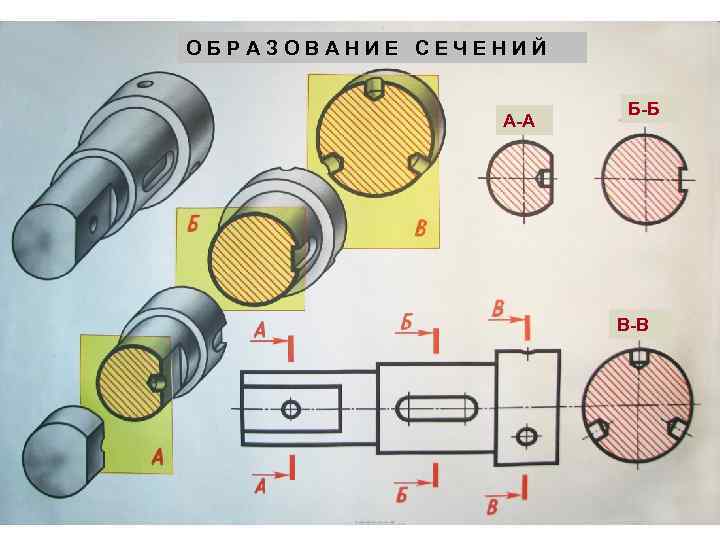

ОБРАЗОВАНИЕ СЕЧЕНИЙ А-А Б-Б В-В
РАЗЛИЧИЯ МЕЖДУ СЕЧЕНИЕМ И РАЗРЕЗОМ А-А

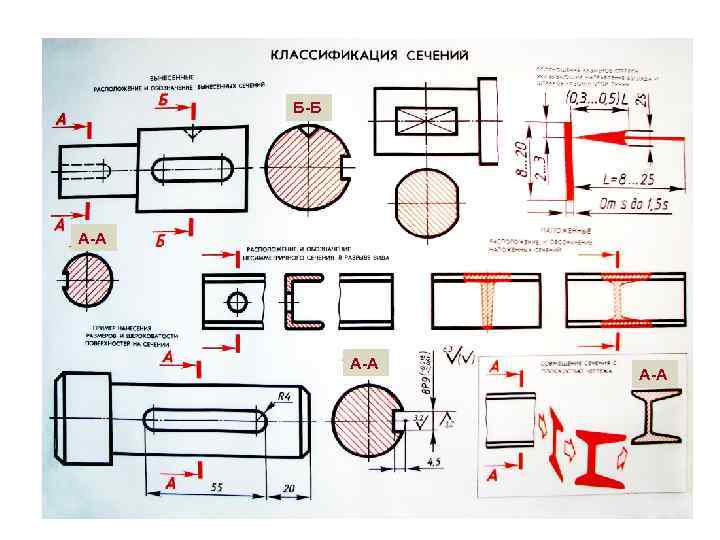

Б-Б А-А А-А
ВИД СПЕРЕДИ ФРОНТАЛЬНЫЙ РАЗРЕЗ МЕСТНЫЙ ФРОНТАЛЬНЫЙ РАЗРЕЗ ВИД СВЕРХУ ВИД СЛЕВА ПРОФИЛЬНЫЙ РАЗРЕЗМЕСТНЫЙ, ЧТОБЫ ПОКАЗАТЬ РЕБРО ШЕСТИГРАННИКА
РАСПОЛОЖЕНИЕ ИЗОБРАЖЕНИЙ ПО ГОСТ 2. 305
