Инжекционная горелка расположенная отдельно от смесителя Инжекционная

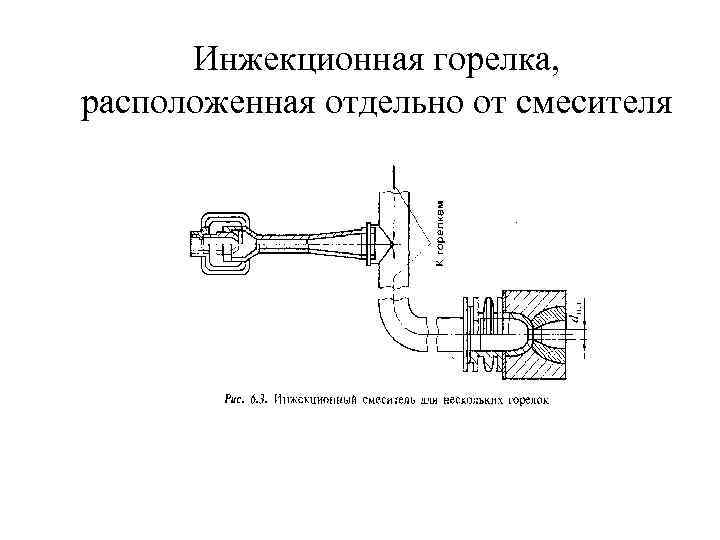

Инжекционная горелка, расположенная отдельно от смесителя

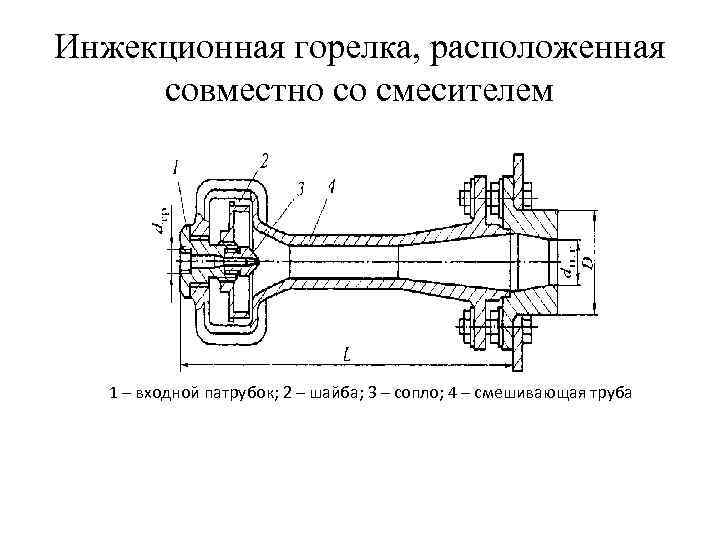

Инжекционная горелка, расположенная совместно со смесителем 1 – входной патрубок; 2 – шайба; 3 – сопло; 4 – смешивающая труба

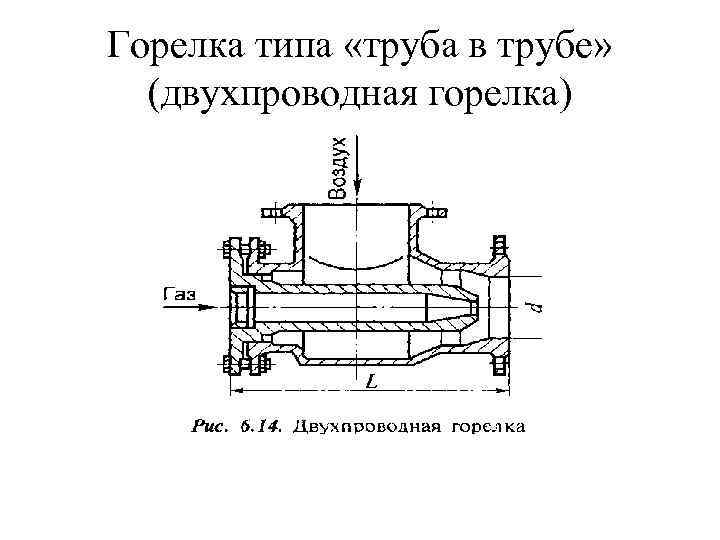

Горелка типа «труба в трубе» (двухпроводная горелка)

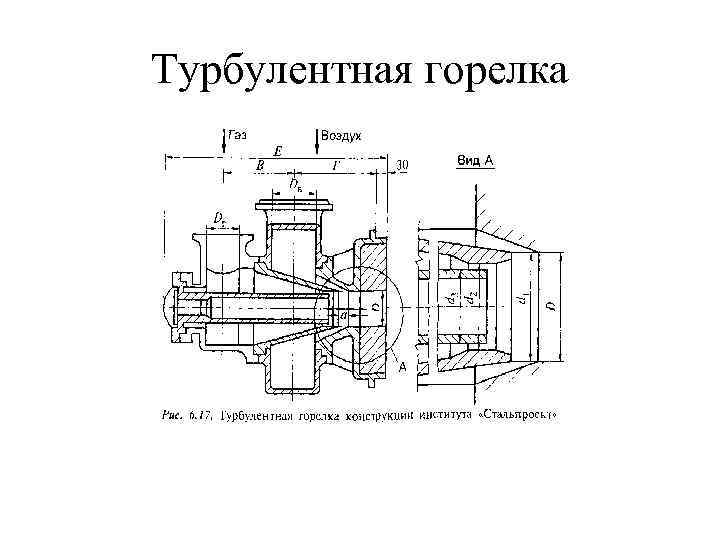

Турбулентная горелка

Горелка с регулируемой длиной пламени вторичный газ первичный газ воздух

Сравнительная характеристика форсунок низкого и высокого давления Характеристика Распылитель Давление распылителя, к. Па Доля распылителя (воздуха) от всего воздуха, расходуемого на горение, % Доля вторичного воздуха от всего воздуха, необходимого для горения, % Предельная температура нагрева воздуха, К Скорость выхода распылителя из форсунки, м/с Степень распыливания (диаметр капли), мм Форсунки низкого давления Форсунки высокого давления Вентиляторный воздух Компрессорный воздух или водяной пар 2, 94 -8, 82 588 -1774 100 7 -12 0 88 -93 573 Подогрев вторичного воздуха не ограничен 50 -80 До 330 (иногда выше 330) до 0, 5 до 0, 005

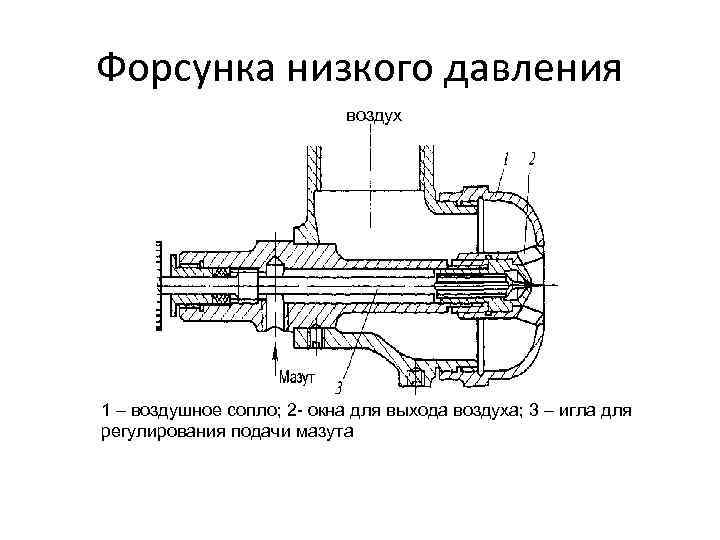

Форсунка низкого давления воздух 1 – воздушное сопло; 2 - окна для выхода воздуха; 3 – игла для регулирования подачи мазута

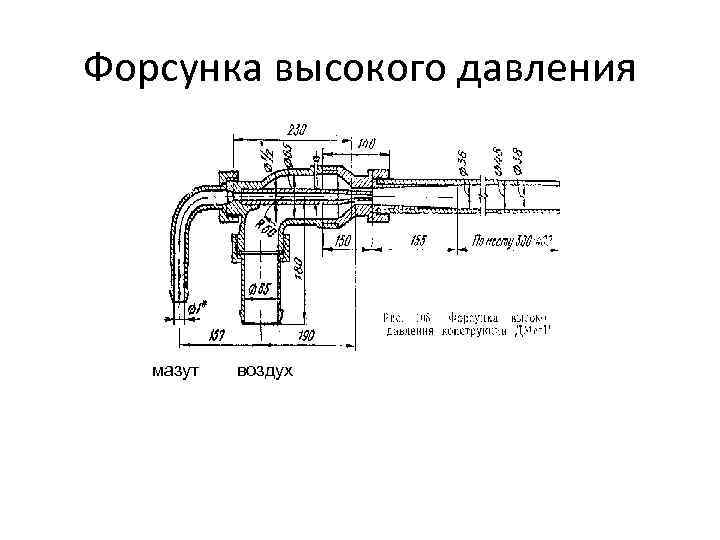

Форсунка высокого давления мазут воздух

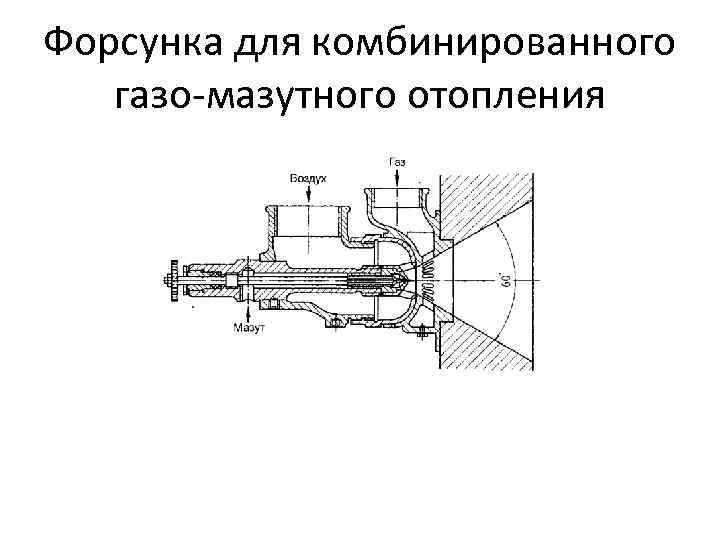

Форсунка для комбинированного газо-мазутного отопления

Форсунка для комбинированного газо-мазутного отопления 1 – воздушная труба; 2 – мазутная трубка; 3 – газовые трубки; 4 – закручивающие лопатки; 5 – отверстие для выхода газа
