Инвентаризация выбросов загрязняющих веществ в атмосферу Инвентаризация выбросов представляет собой систематизацию сведений о распределении источников по территории, количестве и составе выбросов загрязняющих веществ в атмосферу ( ГОСТ 17. 2. 1. 04— 77*. Охрана природы. Атмосфера. Источники и метеорологические факторы загрязнения, промышленные выбросы. Термины и определения). Примесь в атмосфере – рассеянное в атмосфере вещество, не содержащееся в ее постоянном составе. Предельно допустимая концентрация примеси в атмосфере - максимальная концентрация примеси в атмосфере, отнесенная к определенному времени осреднения, которая при периодическом воздействии или на протяжении всей жизни человека не оказывает на него вредного действия, включая отдаленные последствия, и на окружающую среду в целом Антропогенное загрязнение атмосферы - загрязнение атмосферы, обусловленное деятельностью человека Естественное загрязнение атмосферы - загрязнение атмосферы, обусловленное природными процессами Метеорологические факторы загрязнения атмосферы - метеорологические элементы, явления и процессы, влияющие на загрязнение атмосферы Потенциал загрязнения атмосферы - сочетание метеорологических факторов, обуславливающих уровень возможного загрязнения атмосферы от источников в данном географическом районе

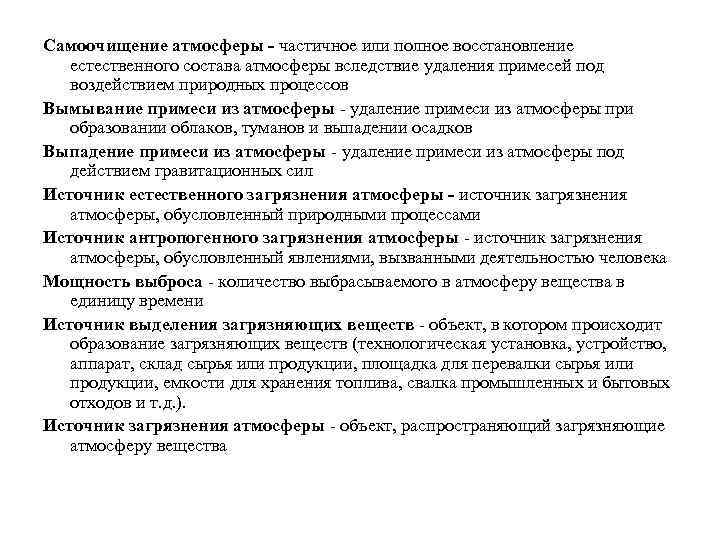

Самоочищение атмосферы - частичное или полное восстановление естественного состава атмосферы вследствие удаления примесей под воздействием природных процессов Вымывание примеси из атмосферы - удаление примеси из атмосферы при образовании облаков, туманов и выпадении осадков Выпадение примеси из атмосферы - удаление примеси из атмосферы под действием гравитационных сил Источник естественного загрязнения атмосферы - источник загрязнения атмосферы, обусловленный природными процессами Источник антропогенного загрязнения атмосферы - источник загрязнения атмосферы, обусловленный явлениями, вызванными деятельностью человека Мощность выброса - количество выбрасываемого в атмосферу вещества в единицу времени Источник выделения загрязняющих веществ - объект, в котором происходит образование загрязняющих веществ (технологическая установка, устройство, аппарат, склад сырья или продукции, площадка для перевалки сырья или продукции, емкости для хранения топлива, свалка промышленных и бытовых отходов и т. д. ). Источник загрязнения атмосферы - объект, распространяющий загрязняющие атмосферу вещества

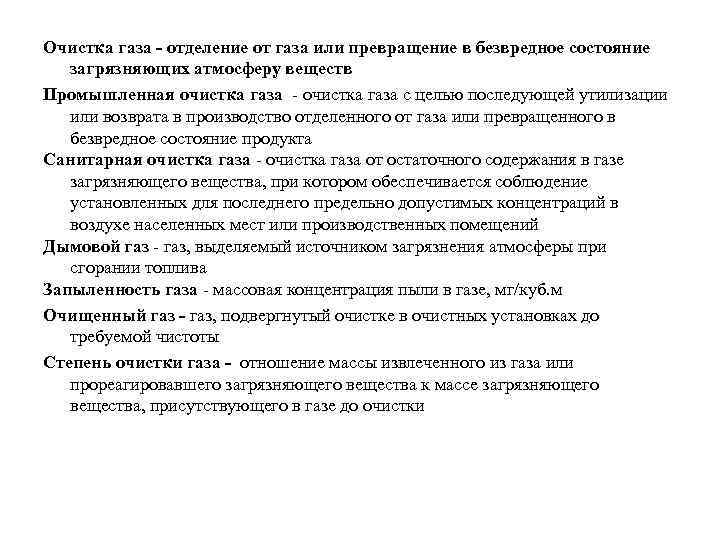

Очистка газа - отделение от газа или превращение в безвредное состояние загрязняющих атмосферу веществ Промышленная очистка газа - очистка газа с целью последующей утилизации или возврата в производство отделенного от газа или превращенного в безвредное состояние продукта Санитарная очистка газа - очистка газа от остаточного содержания в газе загрязняющего вещества, при котором обеспечивается соблюдение установленных для последнего предельно допустимых концентраций в воздухе населенных мест или производственных помещений Дымовой газ - газ, выделяемый источником загрязнения атмосферы при сгорании топлива Запыленность газа - массовая концентрация пыли в газе, мг/куб. м Очищенный газ - газ, подвергнутый очистке в очистных установках до требуемой чистоты Степень очистки газа - отношение массы извлеченного из газа или прореагировавшего загрязняющего вещества к массе загрязняющего вещества, присутствующего в газе до очистки
Типы источников загрязнения атмосферы По размеру Точечный источник загрязнения атмосферы - источник, выбрасывающий загрязняющие атмосферу вещества из установленного отверстия Линейный источник загрязнения атмосферы - источник, выбрасывающий загрязняющие атмосферу вещества по установленной линии Плоский источник загрязнения атмосферы - источник, выбрасывающий загрязняющие атмосферу вещества с установленной поверхности По времени воздействия Источник непрерывного загрязнения атмосферы- источник, выбрасывающий загрязняющие атмосферу вещества непрерывно в течение длительного периода времени Источник прерываемого загрязнения атмосферы Источник нерегулярного загрязнения атмосферы

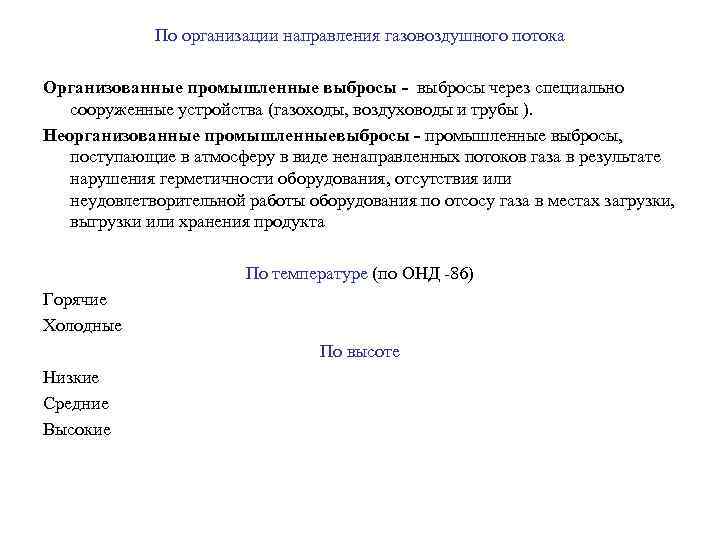

По организации направления газовоздушного потока Организованные промышленные выбросы - выбросы через специально сооруженные устройства (газоходы, воздуховоды и трубы ). Неорганизованные промышленныевыбросы - промышленные выбросы, поступающие в атмосферу в виде ненаправленных потоков газа в результате нарушения герметичности оборудования, отсутствия или неудовлетворительной работы оборудования по отсосу газа в местах загрузки, выгрузки или хранения продукта По температуре (по ОНД -86) Горячие Холодные По высоте Низкие Средние Высокие
Целью инвентаризации выбросов загрязняющих веществ является получение исходных данных для: • оценки степени влияния выбросов загрязняющих веществ предприятия на окружающую среду (атмосферный воздух); • установления предельно допустимых норм выбросов загрязняющих веществ в атмосферу как в целом по предприятию, так и по отдельным источникам загрязнения атмосферы; • организация контроля соблюдения установленных норм выбросов загрязняющих веществ в атмосферу; • оценки состояния пылегазоочистного оборудования предприятия; • оценки экологических характеристик, используемых на предприятии технологий; • оценки эффективности использования сырьевых ресурсов и утилизации отходов на предприятии; • планирования воздухоохранных работ на предприятии.
Инвентаризацию проводят все производственные объединения и промышленные предприятия (государственные, кооперативные и арендные) независимо от ведомственной подчиненности, а также все учреждения и организации, в ведении которых находятся производственные подразделения, имеющие выбросы загрязняющих веществ в атмосферу. Предприятие проводит инвентаризацию либо собственными силами, либо привлекает для этого специализированную организацию. Ответственность за полноту и достоверность данных инвентаризации несет руководитель предприятия. Инвентаризация должна проводиться периодически, один раз в пять лет. В случае реконструкции и изменения технологии производства предприятие производит уточнение данных проведенной ранее инвентаризации.
ПОРЯДОК ПРОВЕДЕНИЯ ИНВЕНТАРИЗАЦИИ При проведении инвентаризации предприятие обязано учесть все поступающие в атмосферу загрязняющие вещества, которые присутствуют в материальном балансе применяемых технологических процессов, от всех стационарных источников загрязнения (организованных и неорганизованных), имеющихся на предприятии, и автотранспорта. При инвентаризации выбросов загрязняющих веществ должны использоваться непосредственные инструментальные замеры в соответствии с действующими стандартами и рекомендованными методиками. В случаях отсутствия инструментальных методик для определения выброса какого-либо вещества допускается применение расчетных отраслевых методик. ЭТАПЫ ПРОВЕДЕНИЯ ИНВЕНТАРИЗАЦИИ Работа по проведению инвентаризации должна включать следующие этапы: • а) подготовительный; • б) проведение инвентаризационного обследования; • в) обработка результатов обследования и оформление выходных материалов.

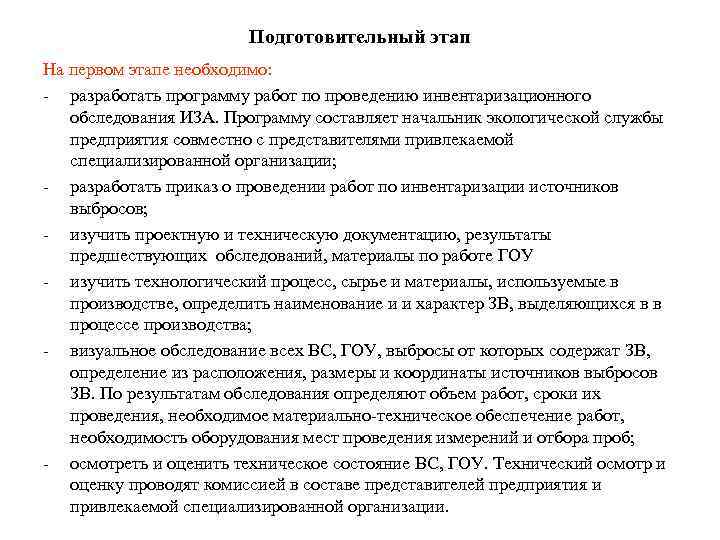

Подготовительный этап На первом этапе необходимо: - разработать программу работ по проведению инвентаризационного обследования ИЗА. Программу составляет начальник экологической службы предприятия совместно с представителями привлекаемой специализированной организации; - разработать приказ о проведении работ по инвентаризации источников выбросов; - изучить проектную и техническую документацию, результаты предшествующих обследований, материалы по работе ГОУ - изучить технологический процесс, сырье и материалы, используемые в производстве, определить наименование и и характер ЗВ, выделяющихся в в процессе производства; - визуальное обследование всех ВС, ГОУ, выбросы от которых содержат ЗВ, определение из расположения, размеры и координаты источников выбросов ЗВ. По результатам обследования определяют объем работ, сроки их проведения, необходимое материально-техническое обеспечение работ, необходимость оборудования мест проведения измерений и отбора проб; - осмотреть и оценить техническое состояние ВС, ГОУ. Технический осмотр и оценку проводят комиссией в составе представителей предприятия и привлекаемой специализированной организации.

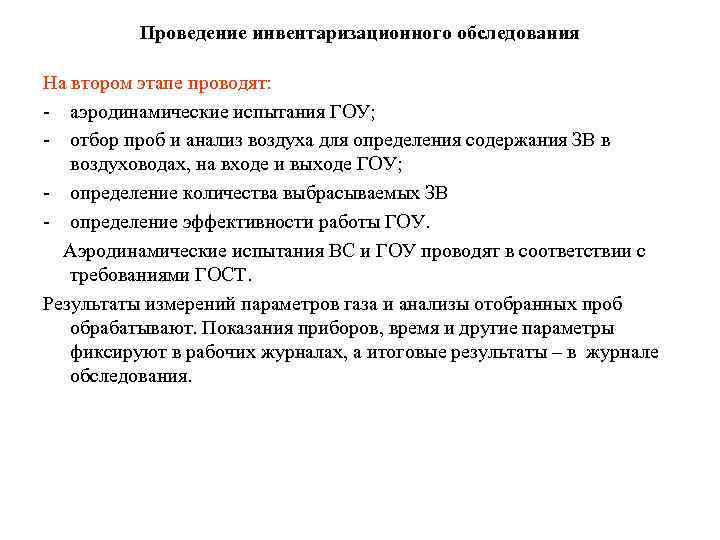

Проведение инвентаризационного обследования На втором этапе проводят: - аэродинамические испытания ГОУ; - отбор проб и анализ воздуха для определения содержания ЗВ в воздуховодах, на входе и выходе ГОУ; - определение количества выбрасываемых ЗВ - определение эффективности работы ГОУ. Аэродинамические испытания ВС и ГОУ проводят в соответствии с требованиями ГОСТ. Результаты измерений параметров газа и анализы отобранных проб обрабатывают. Показания приборов, время и другие параметры фиксируют в рабочих журналах, а итоговые результаты – в журнале обследования.

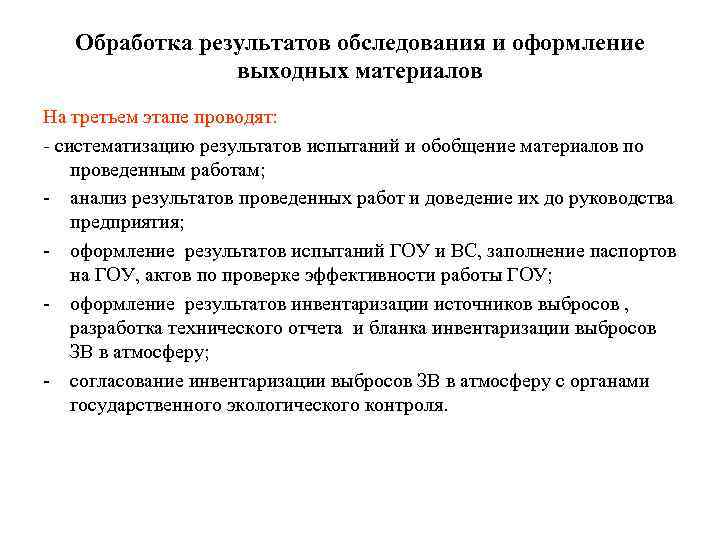

Обработка результатов обследования и оформление выходных материалов На третьем этапе проводят: - систематизацию результатов испытаний и обобщение материалов по проведенным работам; - анализ результатов проведенных работ и доведение их до руководства предприятия; - оформление результатов испытаний ГОУ и ВС, заполнение паспортов на ГОУ, актов по проверке эффективности работы ГОУ; - оформление результатов инвентаризации источников выбросов , разработка технического отчета и бланка инвентаризации выбросов ЗВ в атмосферу; - согласование инвентаризации выбросов ЗВ в атмосферу с органами государственного экологического контроля.

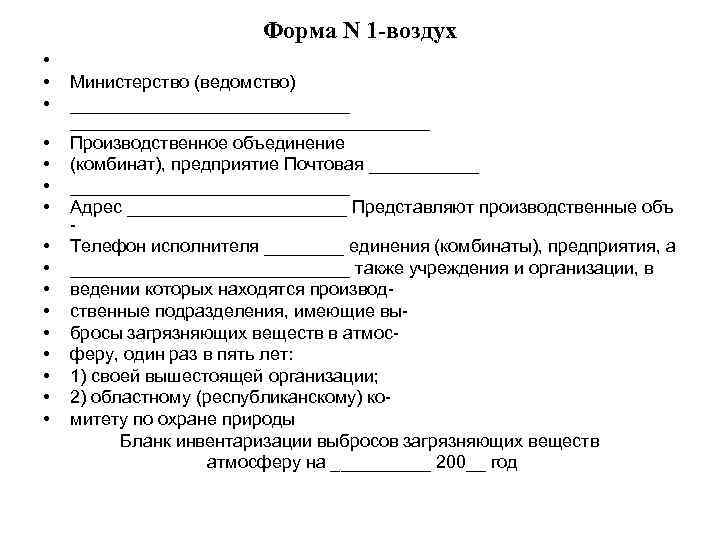

Форма N 1 -воздух • • • • Министерство (ведомство) ________________________________ Производственное объединение (комбинат), предприятие Почтовая ____________________ Адрес ___________ Представляют производственные объ Телефон исполнителя ____ единения (комбинаты), предприятия, а ______________ также учреждения и организации, в ведении которых находятся производственные подразделения, имеющие выбросы загрязняющих веществ в атмосферу, один раз в пять лет: 1) своей вышестоящей организации; 2) областному (республиканскому) комитету по охране природы Бланк инвентаризации выбросов загрязняющих веществ атмосферу на _____ 200__ год
Раздел I. Источники выделения загрязняющих веществ Наиме нован ие прва, номер цеха, уч-ка № источ ника загряз нения атмос феры № источ ника выде ления 1 2 3 0000 Наиме нован ие источ ника выде ления Наиме нован ие выпус кае мой проду кции 4 5 Время работы источника выделения, часов в сутки за год 6 7 Наиме нован ие загряз няю щего вещес тва Код загряз няю щего вещес тва Колич ество загряз няю щего вещес тва, т/год 8 9 10 00 Всем организованным источникам присваивают номера от 0001 до 5999 Всем неорганизованным источникам присваивают номера от 6001 до 9999 При ликвидации источника его номер в дальнейшем в отчетности не используют. При появлении нового источника выделения ему присваивают номер, не использовавшийся ранее.
Раздел II. Характеристика источников загрязнения атмосферы № исто чни ка загр язне ния атм осф еры Параметры источника загрязнения атмосферы Параметры газовоздушной смеси на выходе источника загрязнения атмосферы вы со та, м диамет р или размер сечени я устья, м ско ро сть, м/с объе мны й расх од, куб. м/с тем Пера тура, град. С 1 2 3 4 5 6 Код загр язня юще го ве щес тва Кол-во ЗВ, выбрасывае мых в атмосферу Координаты источника загрязнения в заводской системе координат, м мак сима льно е, г/с сумм Х 1 арно е, т/год У 1 Х 2 У 2 7 8 9 11 12 13 точечного или одного конца линейного источника 10 второго конца линейного источника
Раздел III. Показатели работы газоочистных и пылеулавливающих установок Номер источн ика выделе ния Наиме новани е и тип пылега зоулав ливаю щего оборуд 1 2 КПД аппаратов, % Коэффициент обеспеченности К, % проект ный норма факти тивный ческий 3 Код ЗВ, по каторо му фактич проис еский ходит очист ка 4 5 6 7 Капита льные вложе ния Затрат ы на газоо чистку, руб/год 8 9
Раздел IV. Суммарные выбросы загрязняющих веществ в атмосферу, их очистка и утилизация в целом по предприятию), т/год Код ЗВ 1 Всего Твердые Жидкие Газообр. Наиме Количе В том числе Из поступивших на ство очистку нова ние ЗВ ЗВ, отходя выбра посту выбро уловено и щих от сывает пает на шено в обезврежено источ атмос ся без очист факти из них ника очист феру ку утили чески выделе ки зирова ния но 2 3 4 5 6 7 8 Всего выбро шено в атмос феру 9
Раздел V. Выбросы автотранспорта предприятия <*> Заполняется автотранспортными цехами и предприятиями .

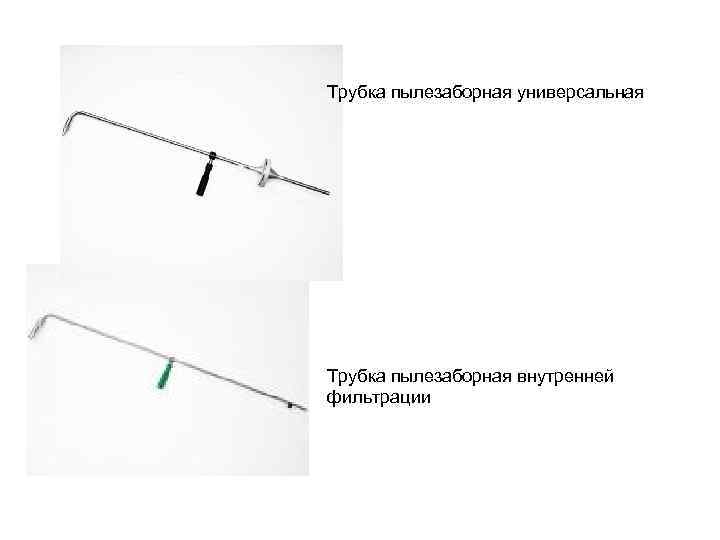

Трубка пылезаборная универсальная Трубка пылезаборная внутренней фильтрации

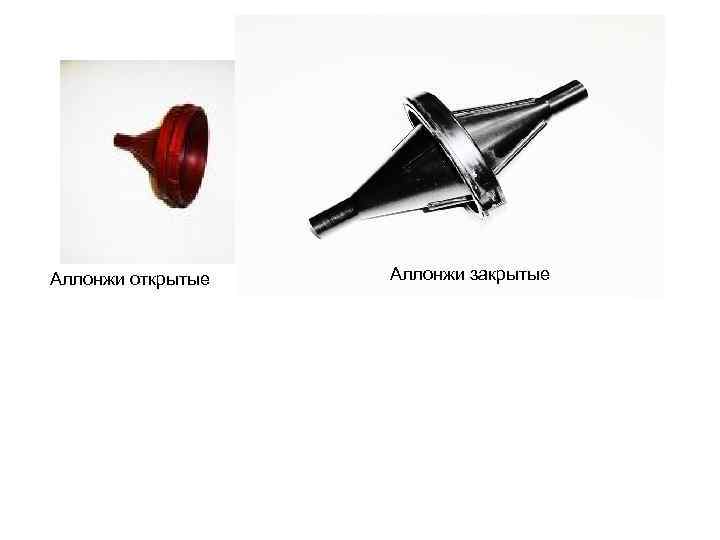

Аллонжи открытые Аллонжи закрытые

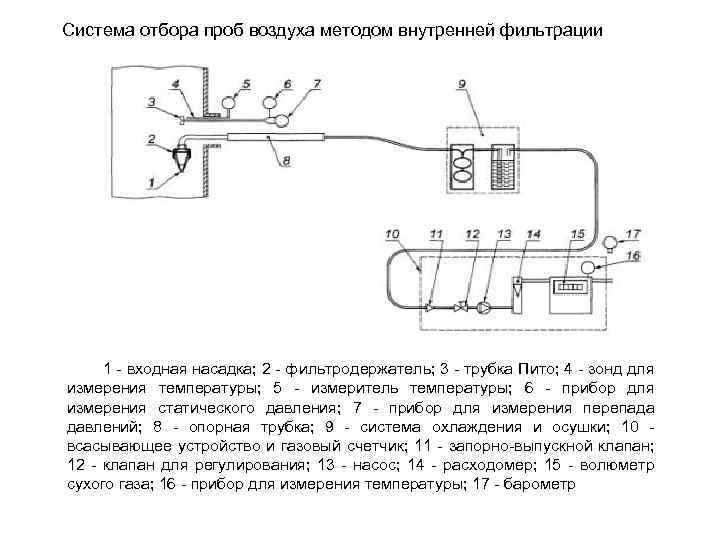

Система отбора проб воздуха методом внутренней фильтрации 1 - входная насадка; 2 - фильтродержатель; 3 - трубка Пито; 4 - зонд для измерения температуры; 5 - измеритель температуры; 6 - прибор для измерения статического давления; 7 - прибор для измерения перепада давлений; 8 - опорная трубка; 9 - система охлаждения и осушки; 10 всасывающее устройство и газовый счетчик; 11 - запорно-выпускной клапан; 12 - клапан для регулирования; 13 - насос; 14 - расходомер; 15 - волюметр сухого газа; 16 - прибор для измерения температуры; 17 - барометр
Система отбора проб воздуха методом внешней фильтрации 1 - входная насадка; 2 - фильтродержатель; 3 - трубка Пито; 4 - зонд для измерения температуры; 5 - измеритель температуры; 6 - прибор для измерения статического давления; 7 - прибор для измерения перепада давления; 8 - опорная трубка; 9 - система охлаждения и осушки; 10 всасывающее устройство и газовый счетчик; 11 - запорно-выпускной клапан; 12 - клапан для регулировки; 13 - насос; 14 - расходомер; 15 - волюметр сухого газа; 16 - прибор для измерения температуры; 17 - барометр

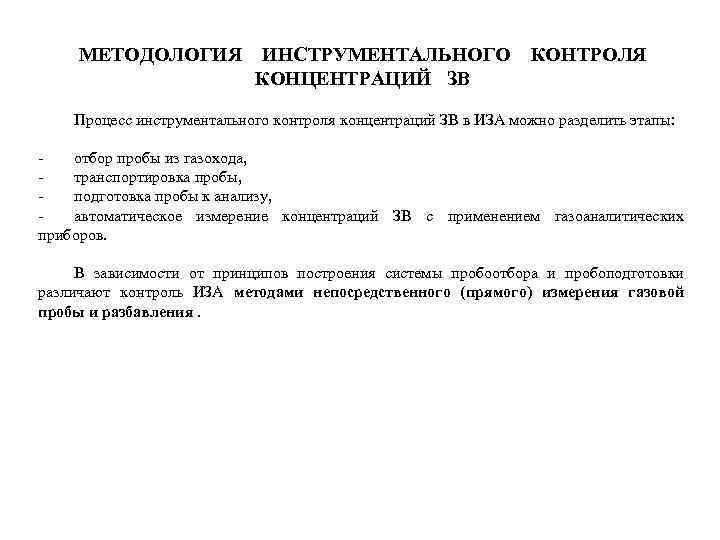

МЕТОДОЛОГИЯ ИНСТРУМЕНТАЛЬНОГО КОНЦЕНТРАЦИЙ ЗВ КОНТРОЛЯ Процесс инструментального контроля концентраций ЗВ в ИЗА можно разделить этапы: отбор пробы из газохода, транспортировка пробы, подготовка пробы к анализу, автоматическое измерение концентраций ЗВ с применением газоаналитических приборов. В зависимости от принципов построения системы пробоотбора и пробоподготовки различают контроль ИЗА методами непосредственного (прямого) измерения газовой пробы и разбавления.
Схема контроля ИЗА методом непосредственного измерения 1– пробоотборный зонд (с внутренней фильтрацией) 2 – обогреваемая магистраль транспортировки пробы 3 - первичный осушитель пробы для охлаждения пробы и сбора конденсата 4, 7 - конденсатосборники 5 – побудитель расхода газа 6 - вторичный осушитель пробы 8 - фильтр тонкой очистки
Схема контроля ИЗА методом разбавления пробы 1 - пробоотборный зонд с внутренней фильтрацией 2 - устройство разбавления 3 - газ-разбавитель (чистый воздух или азот) 4 - фильтр тонкой очистки

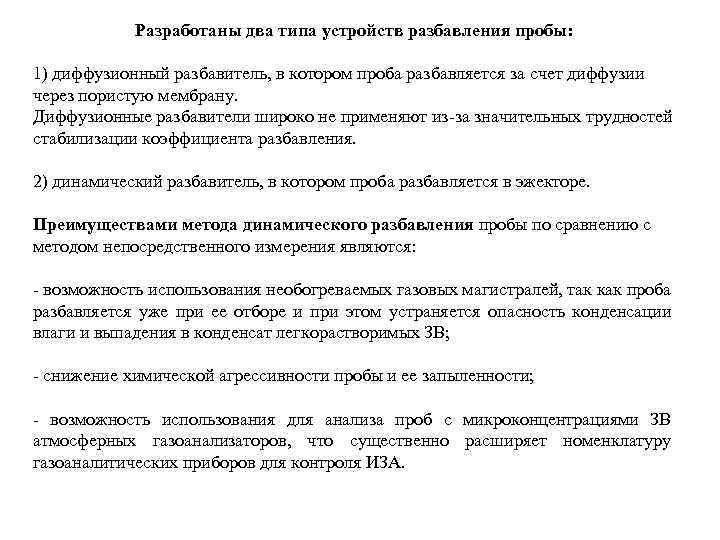

Разработаны два типа устройств разбавления пробы: 1) диффузионный разбавитель, в котором проба разбавляется за счет диффузии через пористую мембрану. Диффузионные разбавители широко не применяют из-за значительных трудностей стабилизации коэффициента разбавления. 2) динамический разбавитель, в котором проба разбавляется в эжекторе. Преимуществами метода динамического разбавления пробы по сравнению с методом непосредственного измерения являются: - возможность использования необогреваемых газовых магистралей, так как проба разбавляется уже при ее отборе и при этом устраняется опасность конденсации влаги и выпадения в конденсат легкорастворимых ЗВ; - снижение химической агрессивности пробы и ее запыленности; - возможность использования для анализа проб с микроконцентрациями ЗВ атмосферных газоанализаторов, что существенно расширяет номенклатуру газоаналитических приборов для контроля ИЗА.
