“INTRODUCTORIO DE TURBINAS A GAS” § § § § Generalidades de las Turbinas a Gas. Arreglos de las Turbinas a Gas. Tipos de Turbinas a Gas. Modelos y Marcas de Turbinas a Gas. Tecnología en Turbinas a Gas. Utilización de las Turbinas a Gas. Descripción y principios de operación. Ing. Eudo Acurero

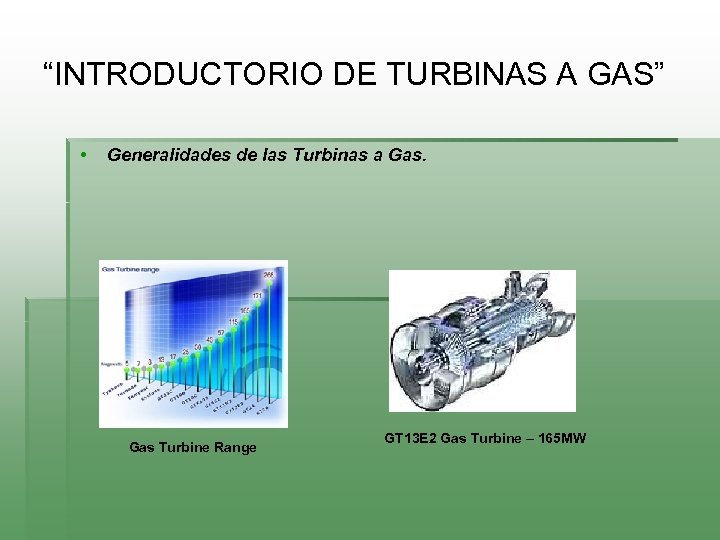

“INTRODUCTORIO DE TURBINAS A GAS” • Generalidades de las Turbinas a Gas Turbine Range GT 13 E 2 Gas Turbine – 165 MW

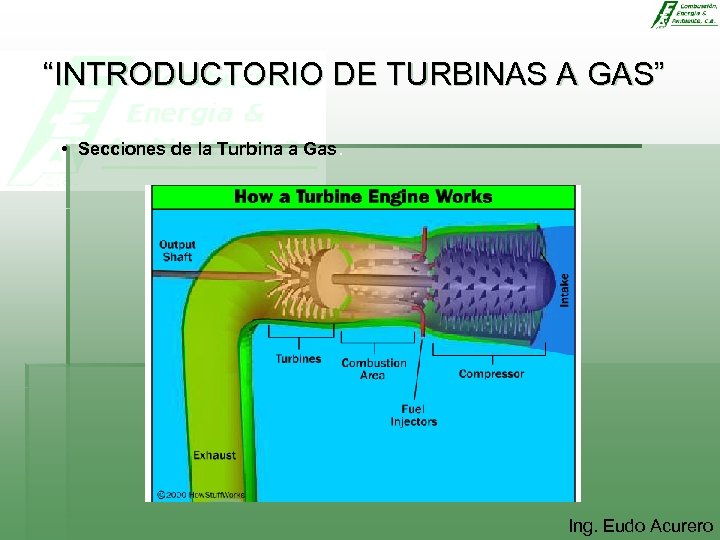

“INTRODUCTORIO DE TURBINAS A GAS” • Secciones de la Turbina a Gas. Ing. Eudo Acurero

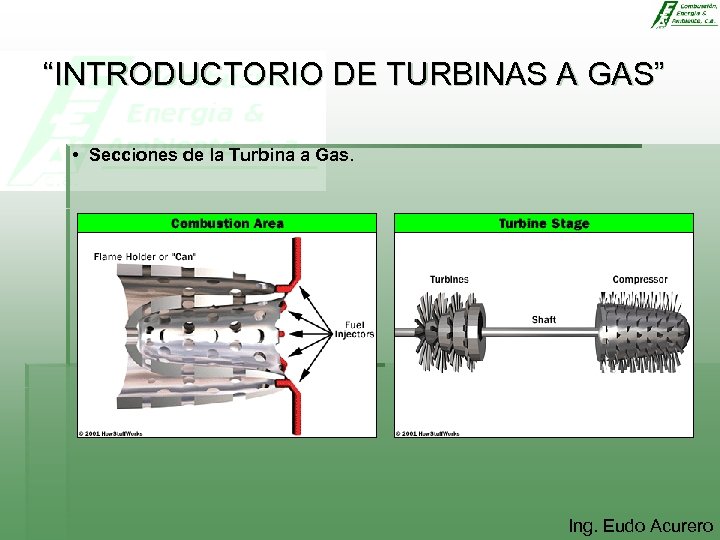

“INTRODUCTORIO DE TURBINAS A GAS” • Secciones de la Turbina a Gas. Ing. Eudo Acurero

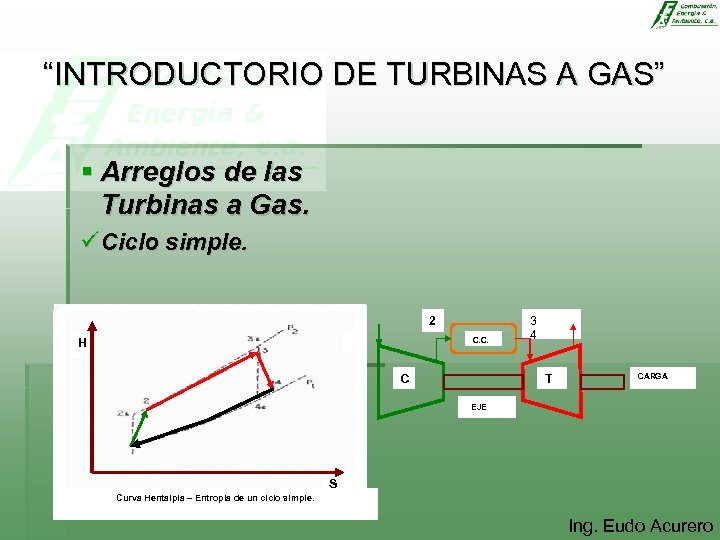

“INTRODUCTORIO DE TURBINAS A GAS” § Arreglos de las Turbinas a Gas. ü Ciclo simple. 2 C. C. H C 3 4 T CARGA EJE S Curva Hentalpia – Entropia de un ciclo simple. Ing. Eudo Acurero

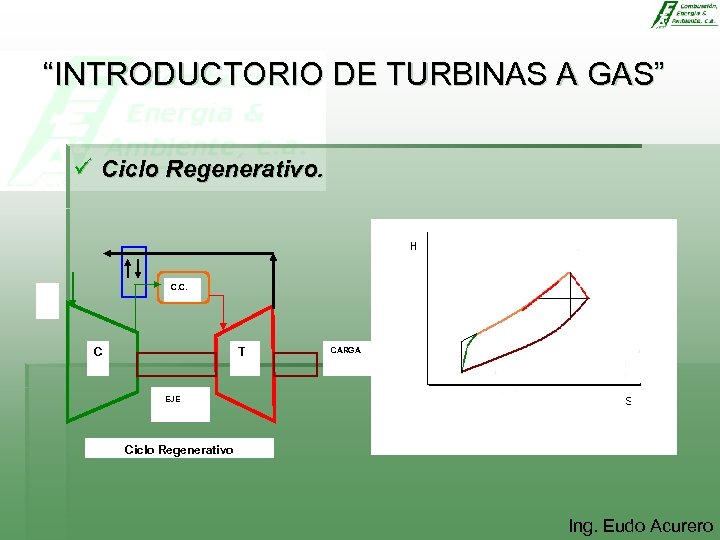

“INTRODUCTORIO DE TURBINAS A GAS” ü Ciclo Regenerativo. C. C. C T CARGA EJE Ciclo Regenerativo Ing. Eudo Acurero

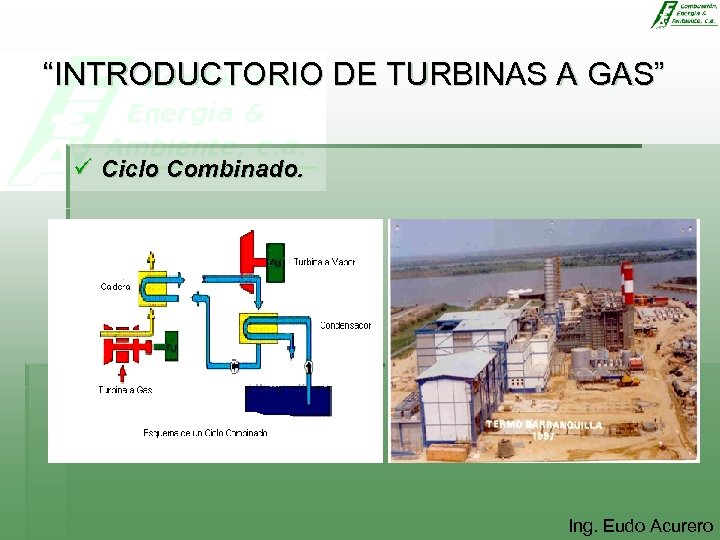

“INTRODUCTORIO DE TURBINAS A GAS” ü Ciclo Combinado. Ing. Eudo Acurero

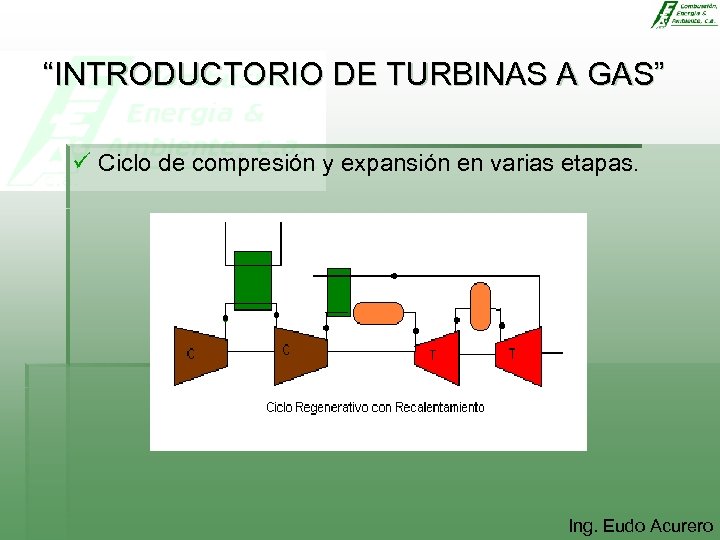

“INTRODUCTORIO DE TURBINAS A GAS” ü Ciclo de compresión y expansión en varias etapas. Ing. Eudo Acurero

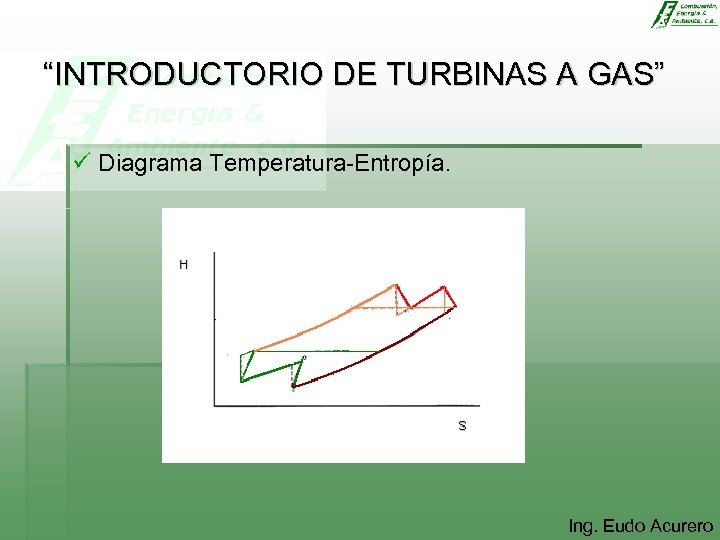

“INTRODUCTORIO DE TURBINAS A GAS” ü Diagrama Temperatura-Entropía. Ing. Eudo Acurero

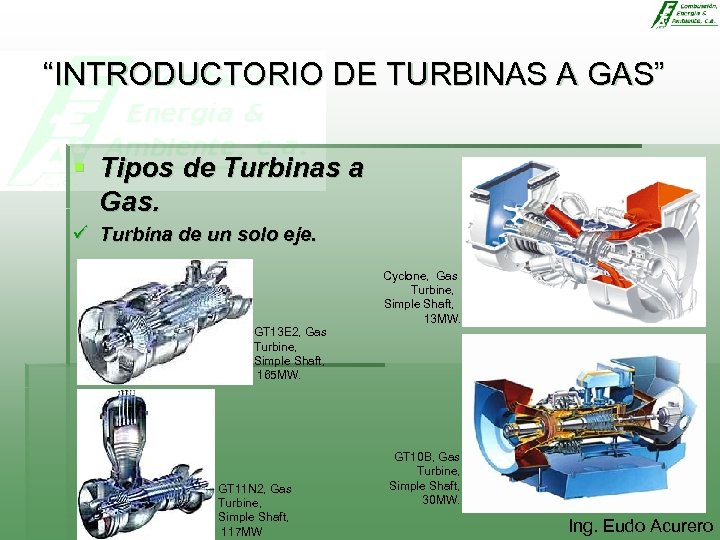

“INTRODUCTORIO DE TURBINAS A GAS” § Tipos de Turbinas a Gas. ü Turbina de un solo eje. Cyclone, Gas Turbine, Simple Shaft, 13 MW. GT 13 E 2, Gas Turbine, Simple Shaft, 165 MW. GT 11 N 2, Gas Turbine, Simple Shaft, 117 MW GT 10 B, Gas Turbine, Simple Shaft, 30 MW. Ing. Eudo Acurero

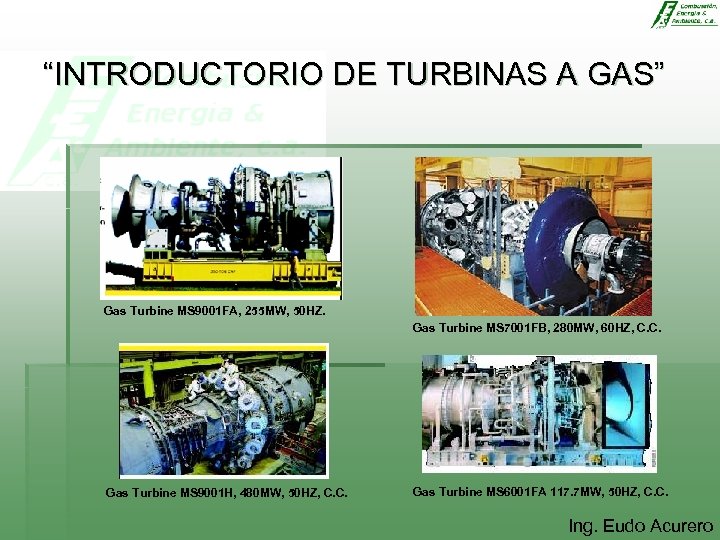

“INTRODUCTORIO DE TURBINAS A GAS” Gas Turbine MS 9001 FA, 255 MW, 50 HZ. Gas Turbine MS 7001 FB, 280 MW, 60 HZ, C. C. Gas Turbine MS 9001 H, 480 MW, 50 HZ, C. C. Gas Turbine MS 6001 FA 117. 7 MW, 50 HZ, C. C. Ing. Eudo Acurero

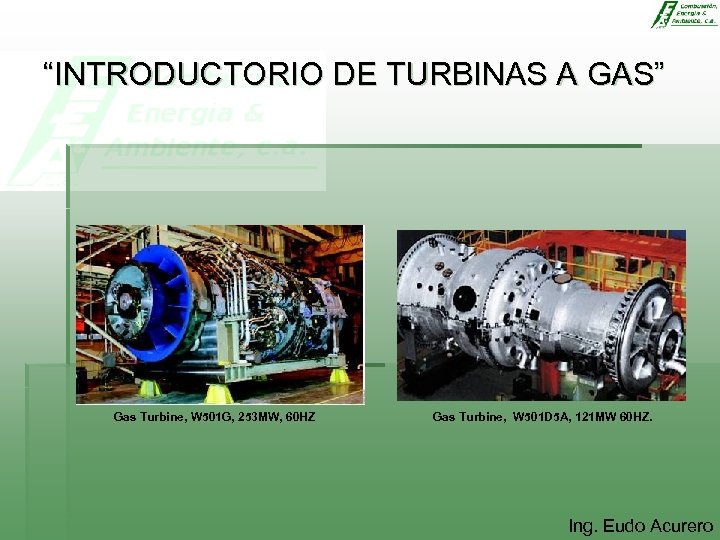

“INTRODUCTORIO DE TURBINAS A GAS” Gas Turbine, W 501 G, 253 MW, 60 HZ Gas Turbine, W 501 D 5 A, 121 MW 60 HZ. Ing. Eudo Acurero

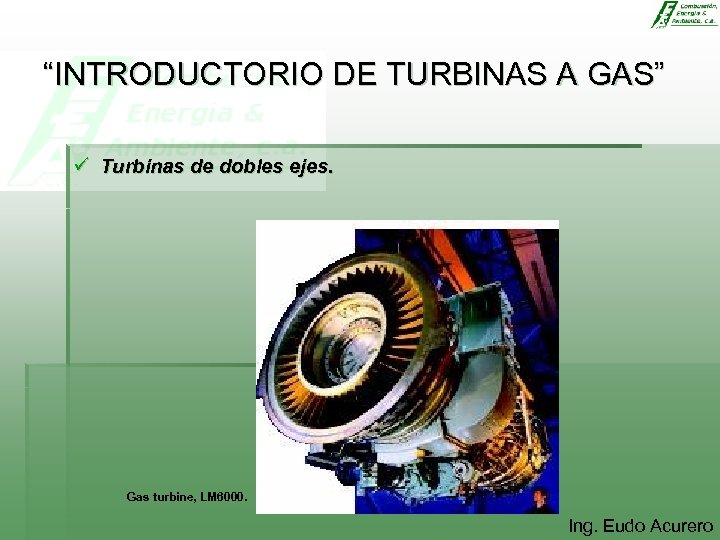

“INTRODUCTORIO DE TURBINAS A GAS” ü Turbinas de dobles ejes. Gas turbine, LM 6000. Ing. Eudo Acurero

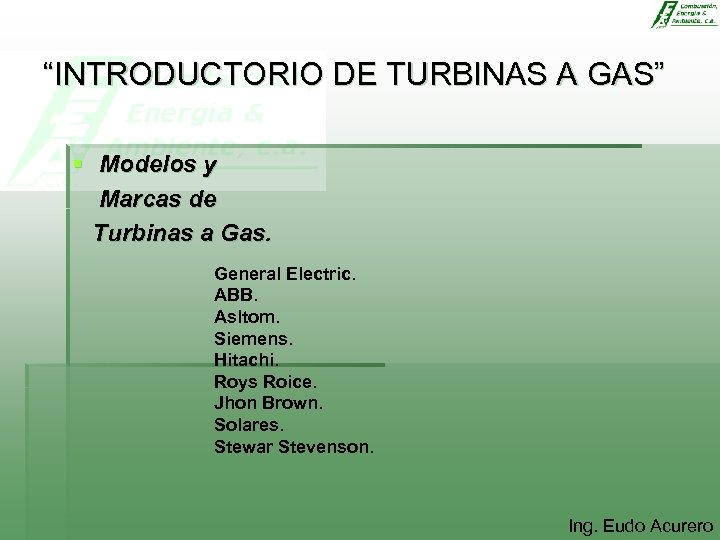

“INTRODUCTORIO DE TURBINAS A GAS” § Modelos y Marcas de Turbinas a Gas. General Electric. ABB. Asltom. Siemens. Hitachi. Roys Roice. Jhon Brown. Solares. Stewar Stevenson. Ing. Eudo Acurero
“INTRODUCTORIO DE TURBINAS A GAS” • Consideraciones para los Avances Técnologicos en las Turbinas a Gas. • Incremento de Potencia. • Extensión de los Intervalos de Mantenimientos. • Regulación en las Emisiones. • Extensión de la Vida de los Componentes. Ing. Eudo Acurero

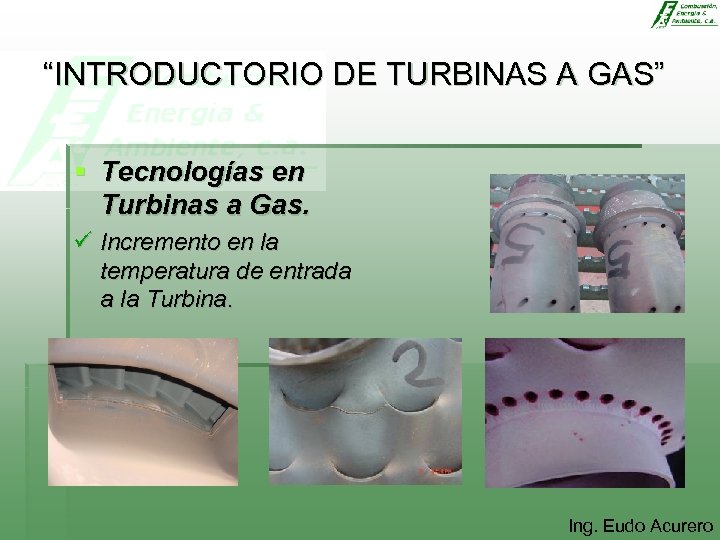

“INTRODUCTORIO DE TURBINAS A GAS” § Tecnologías en Turbinas a Gas. ü Incremento en la temperatura de entrada a la Turbina. Ing. Eudo Acurero

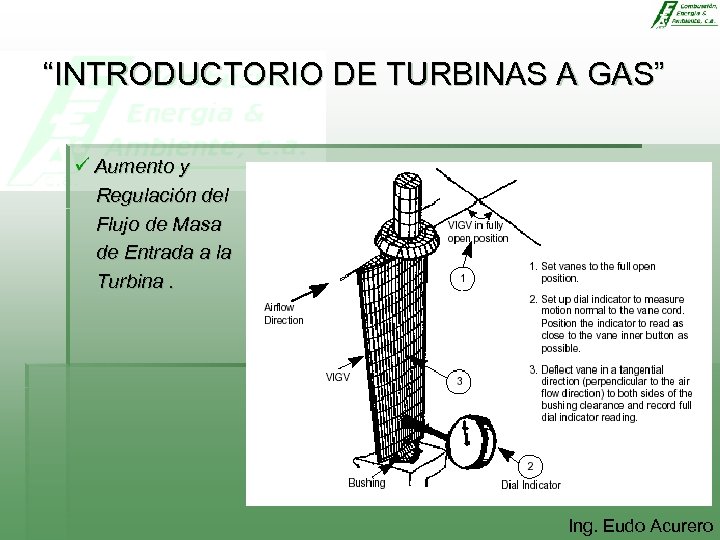

“INTRODUCTORIO DE TURBINAS A GAS” ü Aumento y Regulación del Flujo de Masa de Entrada a la Turbina. Ing. Eudo Acurero

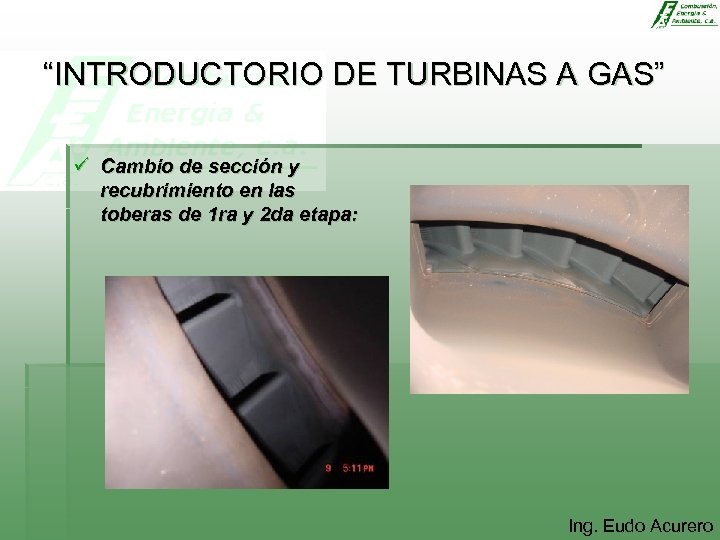

“INTRODUCTORIO DE TURBINAS A GAS” ü Cambio de sección y recubrimiento en las toberas de 1 ra y 2 da etapa: Ing. Eudo Acurero

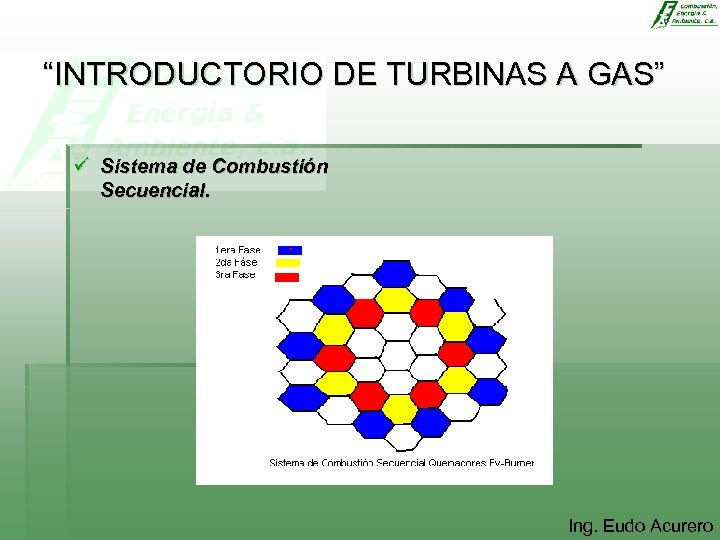

“INTRODUCTORIO DE TURBINAS A GAS” ü Sistema de Combustión Secuencial. Ing. Eudo Acurero

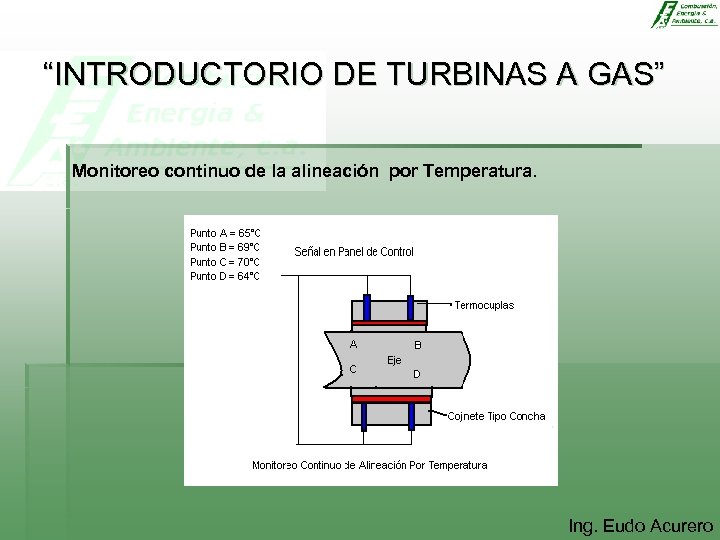

“INTRODUCTORIO DE TURBINAS A GAS” Monitoreo continuo de la alineación por Temperatura. Ing. Eudo Acurero

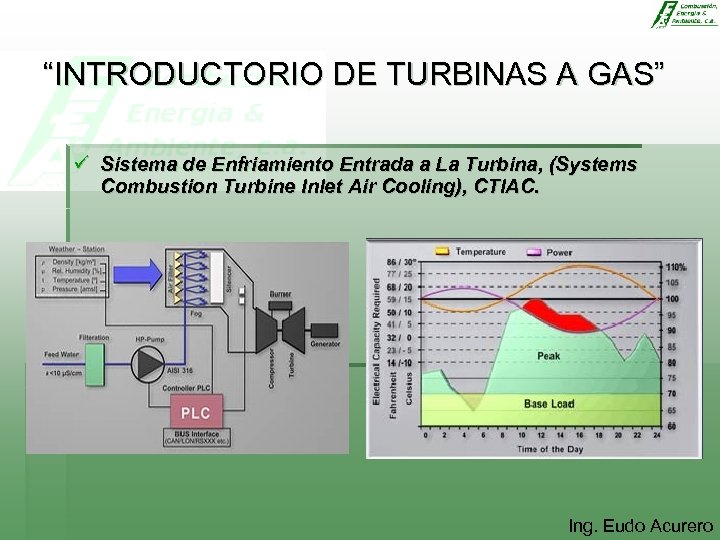

“INTRODUCTORIO DE TURBINAS A GAS” ü Sistema de Enfriamiento Entrada a La Turbina, (Systems Combustion Turbine Inlet Air Cooling), CTIAC. Ing. Eudo Acurero

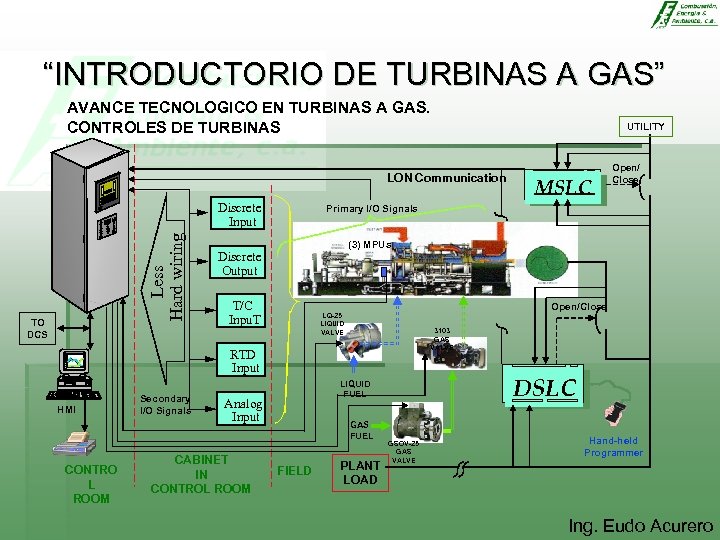

“INTRODUCTORIO DE TURBINAS A GAS” AVANCE TECNOLOGICO EN TURBINAS A GAS. CONTROLES DE TURBINAS LON Communication Less Hard wiring Discrete Input TO DCS HMI CONTRO L ROOM (3) MPUs Discrete Output T/C Inpu. T Open/Close LQ-25 LIQUID VALVE 3103 GAS VALVE DSLC LIQUID FUEL Analog Input CABINET IN CONTROL ROOM MSLC Open/ Close Primary I/O Signals RTD Input Secondary I/O Signals UTILITY GAS FUEL FIELD PLANT LOAD GSOV-25 GAS VALVE Hand-held Programmer Ing. Eudo Acurero

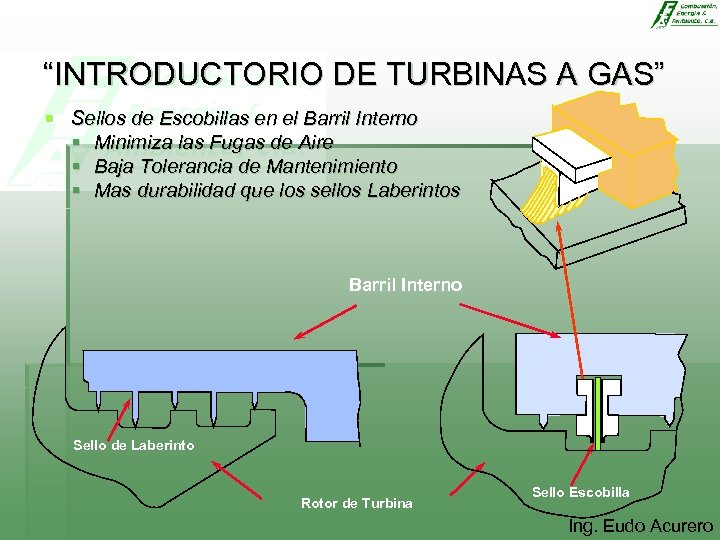

“INTRODUCTORIO DE TURBINAS A GAS” § Sellos de Escobillas en el Barril Interno § Minimiza las Fugas de Aire § Baja Tolerancia de Mantenimiento § Mas durabilidad que los sellos Laberintos Barril Interno Sello de Laberinto Rotor de Turbina Sello Escobilla Ing. Eudo Acurero

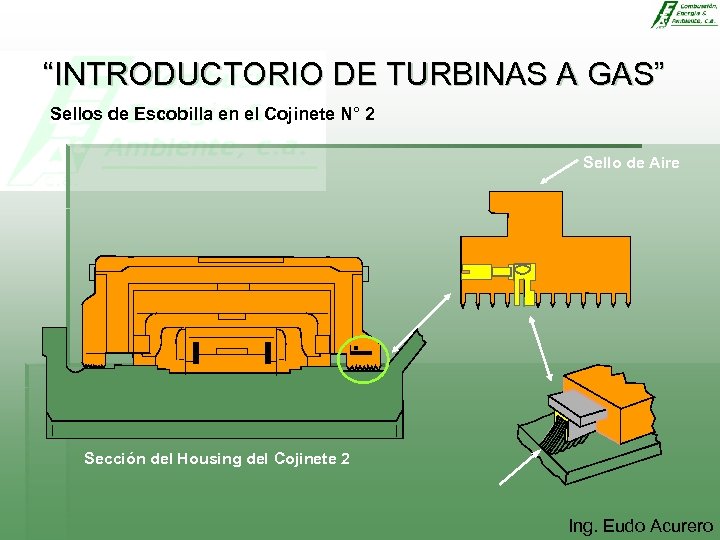

“INTRODUCTORIO DE TURBINAS A GAS” Sellos de Escobilla en el Cojinete N° 2 Sello de Aire Sección del Housing del Cojinete 2 Ing. Eudo Acurero

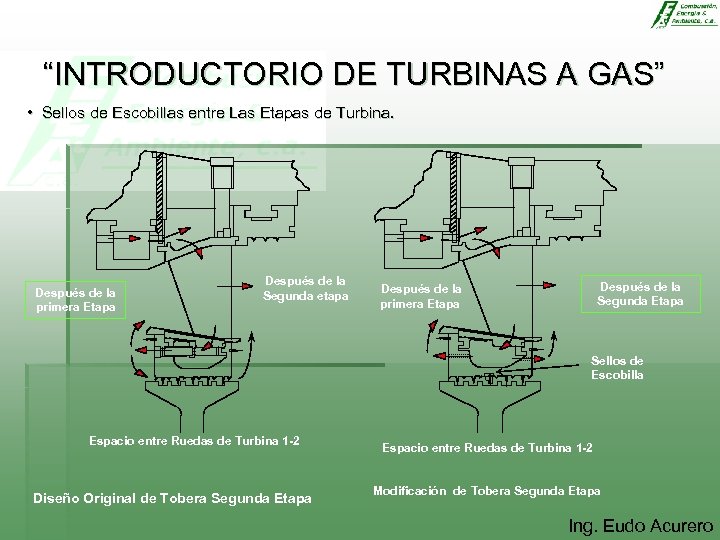

“INTRODUCTORIO DE TURBINAS A GAS” • Sellos de Escobillas entre Las Etapas de Turbina. Después de la primera Etapa Después de la Segunda etapa Después de la primera Etapa Después de la Segunda Etapa Sellos de Escobilla Espacio entre Ruedas de Turbina 1 -2 Diseño Original de Tobera Segunda Etapa Espacio entre Ruedas de Turbina 1 -2 Modificación de Tobera Segunda Etapa Ing. Eudo Acurero

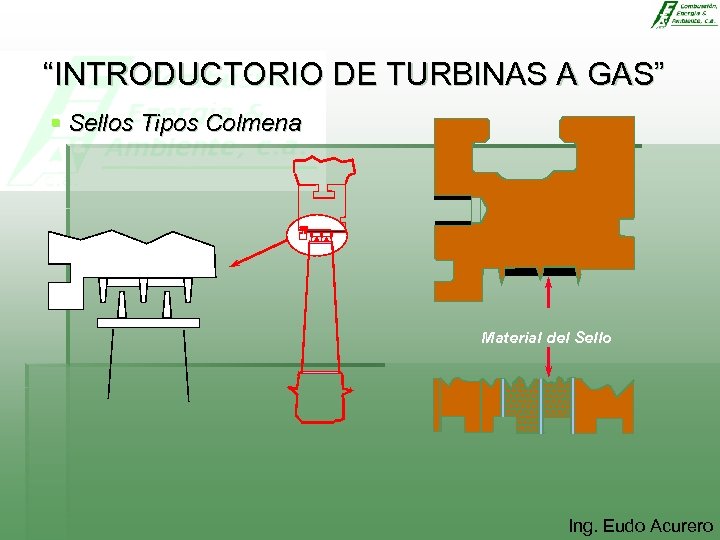

“INTRODUCTORIO DE TURBINAS A GAS” § Sellos Tipos Colmena Material del Sello Ing. Eudo Acurero

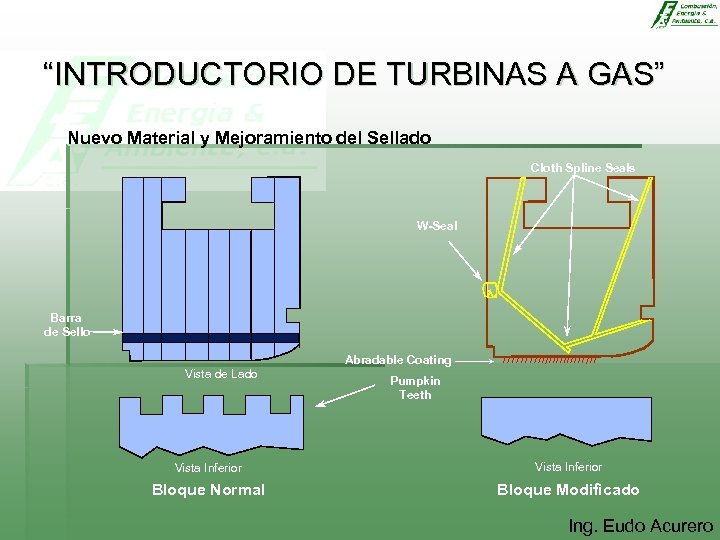

“INTRODUCTORIO DE TURBINAS A GAS” Nuevo Material y Mejoramiento del Sellado Cloth Spline Seals W-Seal Barra de Sello Abradable Coating Vista de Lado Pumpkin Teeth Vista Inferior Bloque Normal Bloque Modificado Ing. Eudo Acurero

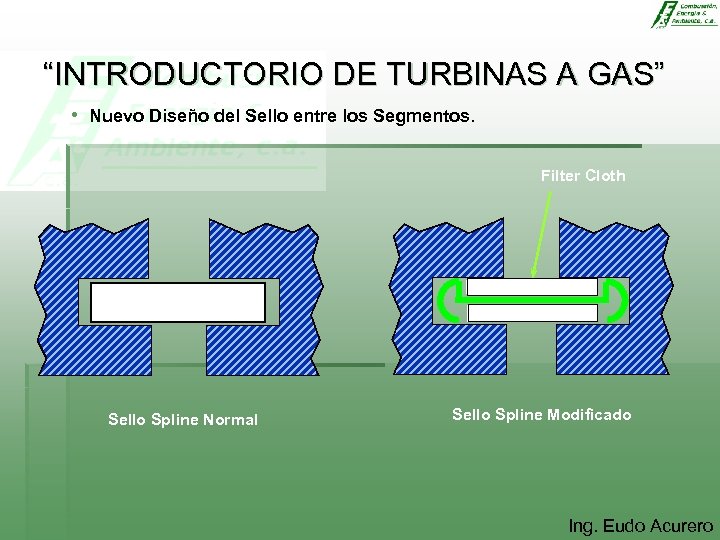

“INTRODUCTORIO DE TURBINAS A GAS” • Nuevo Diseño del Sello entre los Segmentos. Filter Cloth Sello Spline Normal Sello Spline Modificado Ing. Eudo Acurero
