Интерпретация данных магниторазведки_prn.ppt

  • Количество слайдов: 16

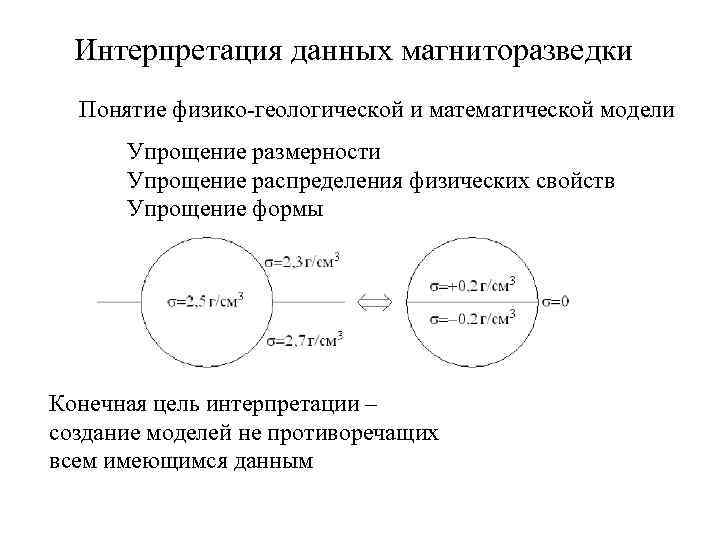

Интерпретация данных магниторазведки Понятие физико-геологической и математической модели Упрощение размерности Упрощение распределения физических свойств Интерпретация данных магниторазведки Понятие физико-геологической и математической модели Упрощение размерности Упрощение распределения физических свойств Упрощение формы Конечная цель интерпретации – создание моделей не противоречащих всем имеющимся данным

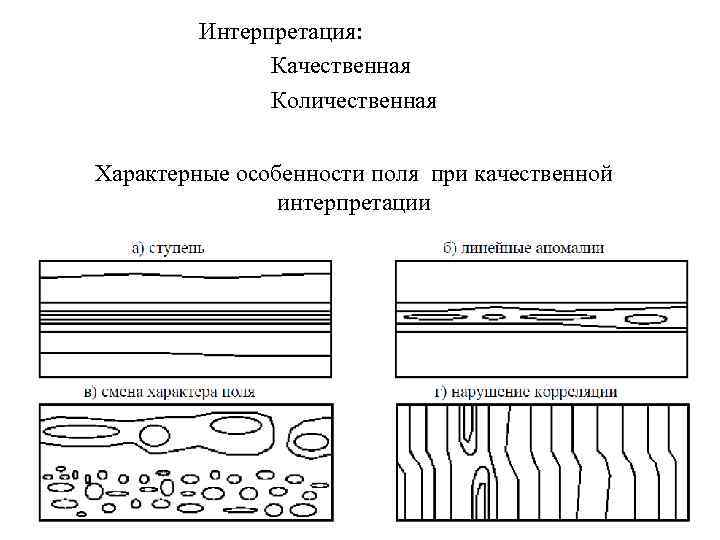

Интерпретация: Качественная Количественная Характерные особенности поля при качественной интерпретации Интерпретация: Качественная Количественная Характерные особенности поля при качественной интерпретации

Разделение магнитных полей Соотношение полезный сигнал – помеха (шум) Помеха: Случайная / Систематическая Техногенная Разделение магнитных полей Соотношение полезный сигнал – помеха (шум) Помеха: Случайная / Систематическая Техногенная / Геологическая

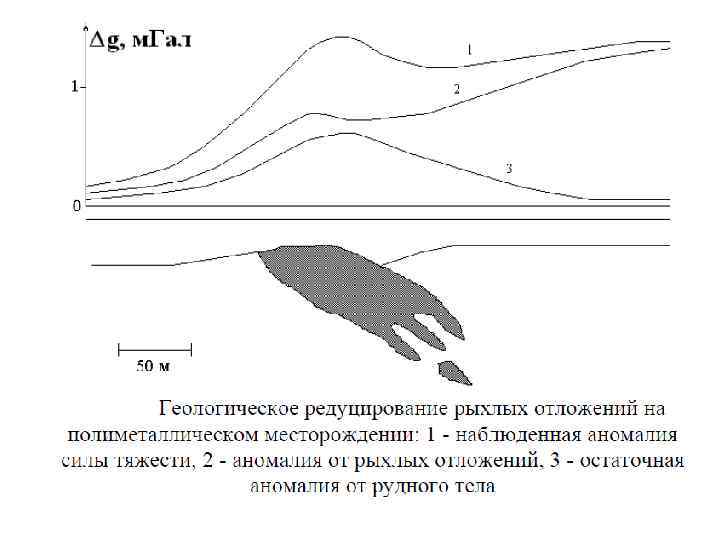

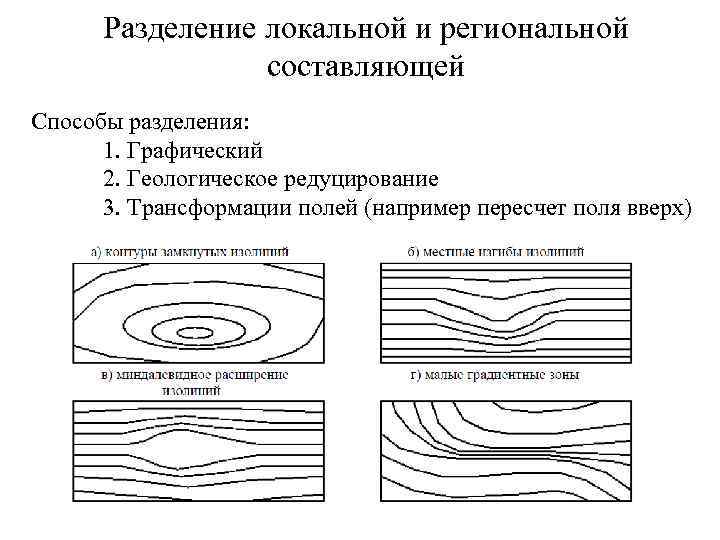

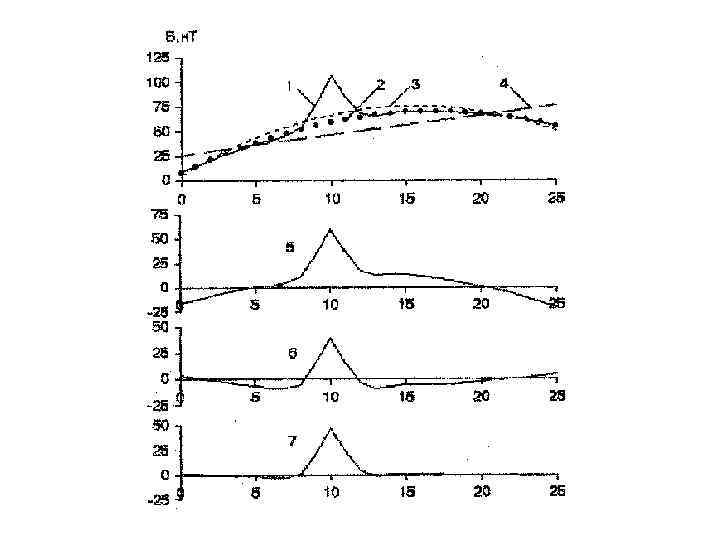

Разделение локальной и региональной составляющей Способы разделения: 1. Графический 2. Геологическое редуцирование 3. Трансформации Разделение локальной и региональной составляющей Способы разделения: 1. Графический 2. Геологическое редуцирование 3. Трансформации полей (например пересчет поля вверх)

Решение обратной задачи геофизики прямая задача геофизики – корректно поставленная обратная задача – некорректно Решение обратной задачи геофизики прямая задача геофизики – корректно поставленная обратная задача – некорректно поставленная Корректность по Адамару: Решение существует Решение единственное Решение устойчиво к входным данным

Неоднозначность решения обратной задачи гравиразведки Конхоида Слюса аннигилятор Страхова Неоднозначность решения обратной задачи гравиразведки Конхоида Слюса аннигилятор Страхова

Дополнительная неоднозначность решения обратных задач магниторазведки Влияние остаточной намагниченности Комплексная магниторазведка Дополнительная неоднозначность решения обратных задач магниторазведки Влияние остаточной намагниченности Комплексная магниторазведка

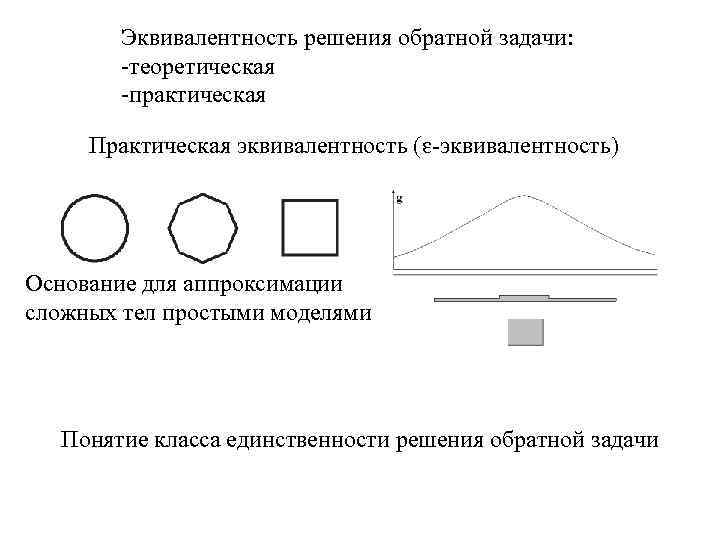

Эквивалентность решения обратной задачи: -теоретическая -практическая Практическая эквивалентность (ɛ-эквивалентность) Основание для аппроксимации сложных тел Эквивалентность решения обратной задачи: -теоретическая -практическая Практическая эквивалентность (ɛ-эквивалентность) Основание для аппроксимации сложных тел простыми моделями Понятие класса единственности решения обратной задачи

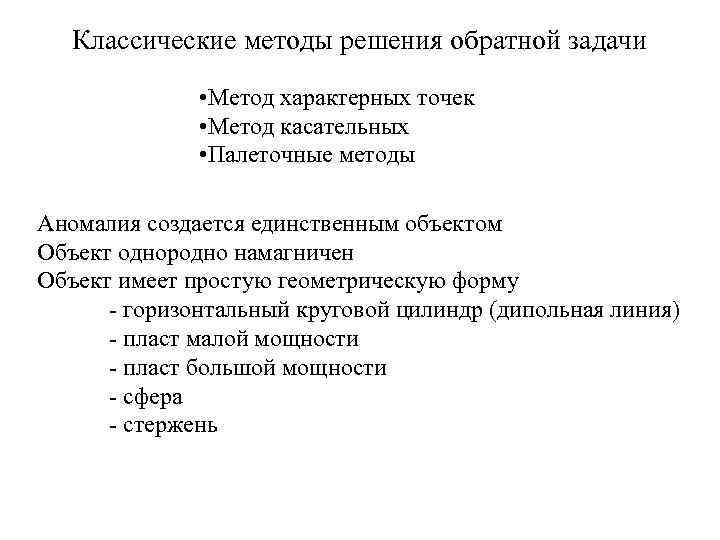

Классические методы решения обратной задачи • Метод характерных точек • Метод касательных • Палеточные Классические методы решения обратной задачи • Метод характерных точек • Метод касательных • Палеточные методы Аномалия создается единственным объектом Объект однородно намагничен Объект имеет простую геометрическую форму - горизонтальный круговой цилиндр (дипольная линия) - пласт малой мощности - пласт большой мощности - сфера - стержень

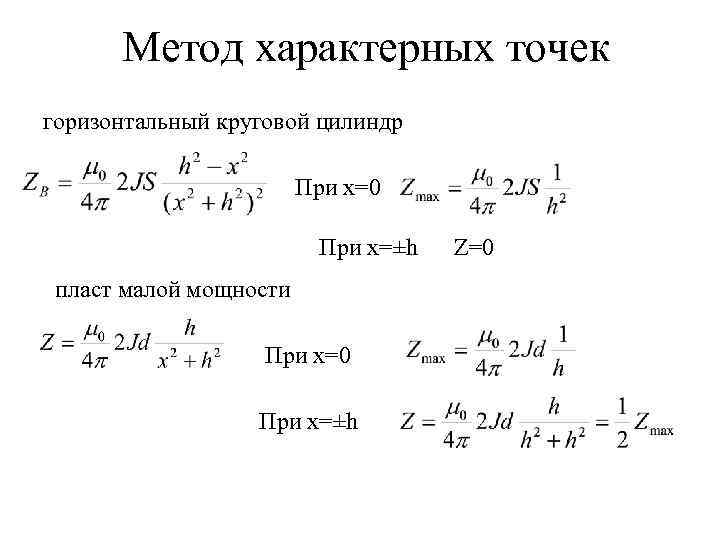

Метод характерных точек горизонтальный круговой цилиндр При x=0 При x=±h пласт малой мощности При Метод характерных точек горизонтальный круговой цилиндр При x=0 При x=±h пласт малой мощности При x=0 При x=±h Z=0

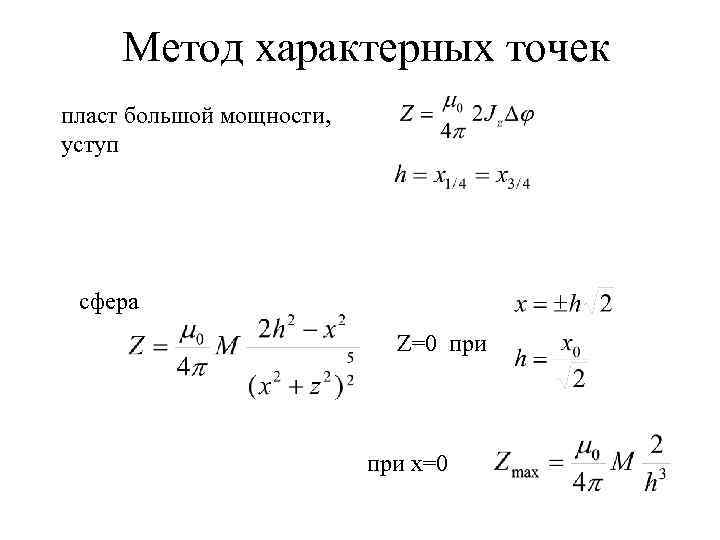

Метод характерных точек пласт большой мощности, уступ сфера Z=0 при x=0 Метод характерных точек пласт большой мощности, уступ сфера Z=0 при x=0

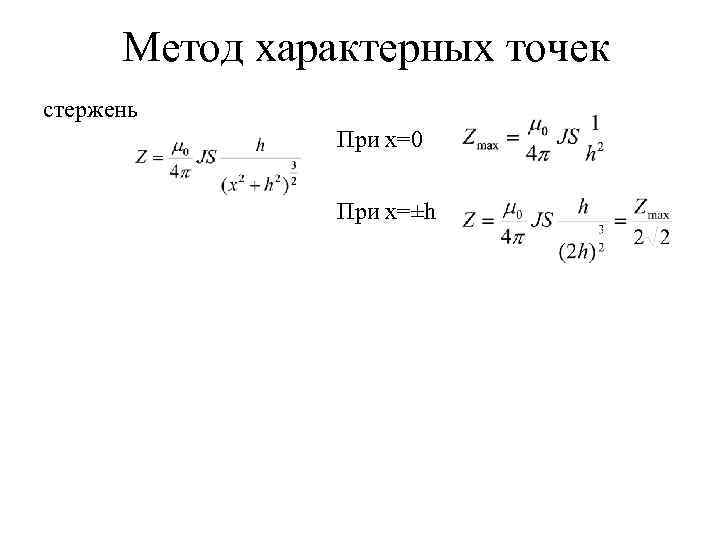

Метод характерных точек стержень При x=0 При x=±h Метод характерных точек стержень При x=0 При x=±h

Метод касательных Для пласта большой мощности 9. 86 0. 16 1. 74 1. 58 Метод касательных Для пласта большой мощности 9. 86 0. 16 1. 74 1. 58 4. 62 1 0. 42 2. 36 1. 94 0. 34 10 8. 56 11. 5 2. 94

Логарифмические палетки Для модели пласта большой мощности Логарифмические палетки Для модели пласта большой мощности
