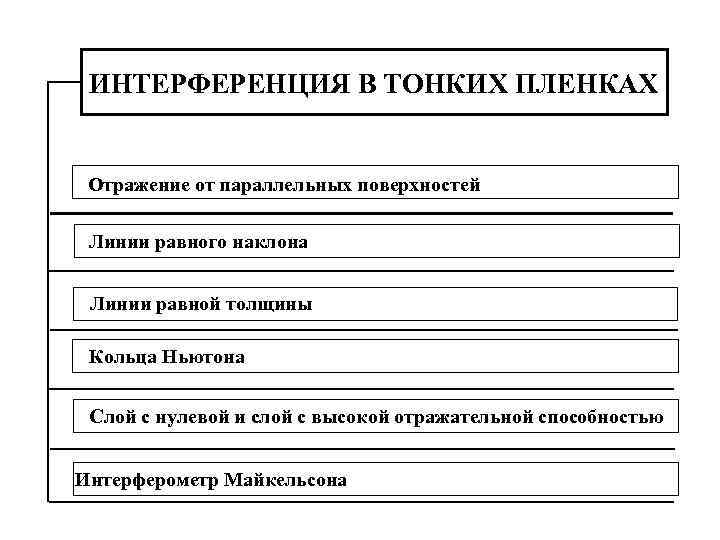

ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ Отражение от параллельных поверхностей Линии равного наклона Линии равной толщины ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ Отражение от параллельных поверхностей Линии равного наклона Линии равной толщины Кольца Ньютона Слой с нулевой и слой с высокой отражательной способностью Интерферометр Майкельсона

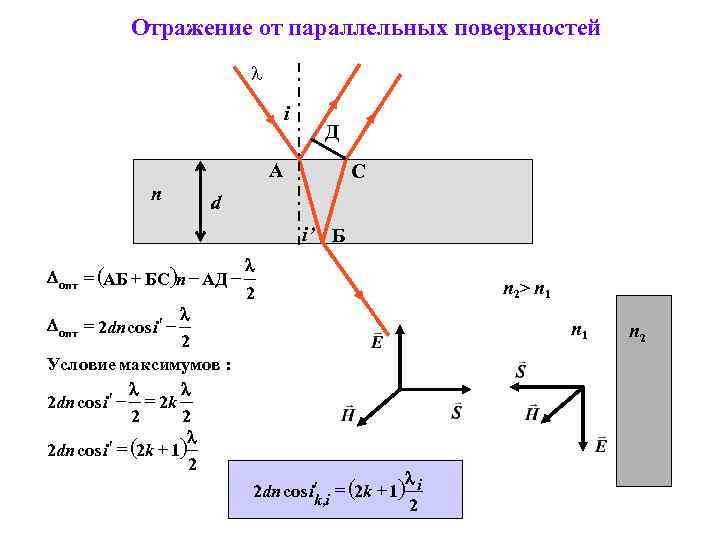

Отражение от параллельных поверхностей l i Д А n С d i’ Б D Отражение от параллельных поверхностей l i Д А n С d i’ Б D опт = (АБ + БС )n - АД l 2 Условие максимумов : l l ¢ - = 2 k 2 dn cos i 2 2 l ¢ = (2 k + 1) 2 dn cos i 2 l 2 D опт = 2 dn cos i ¢ - n 2 > n 1 l ¢ 2 dn cos ik , i = (2 k + 1) i 2 n 2

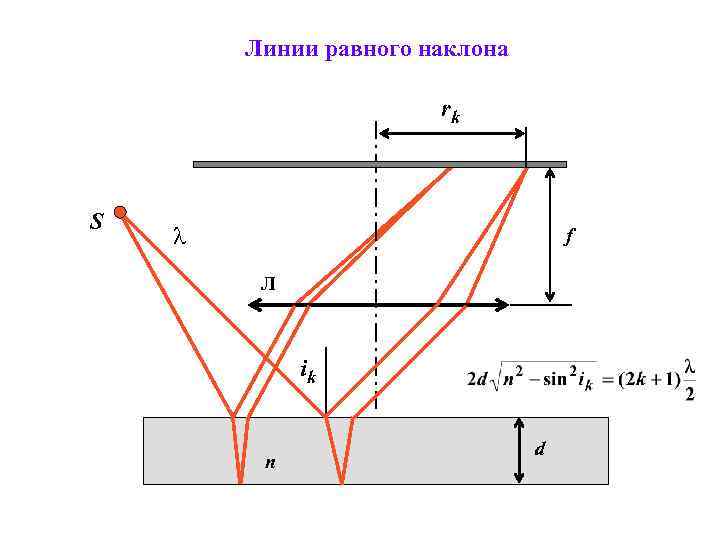

Линии равного наклона rk S l f Л ik n d Линии равного наклона rk S l f Л ik n d

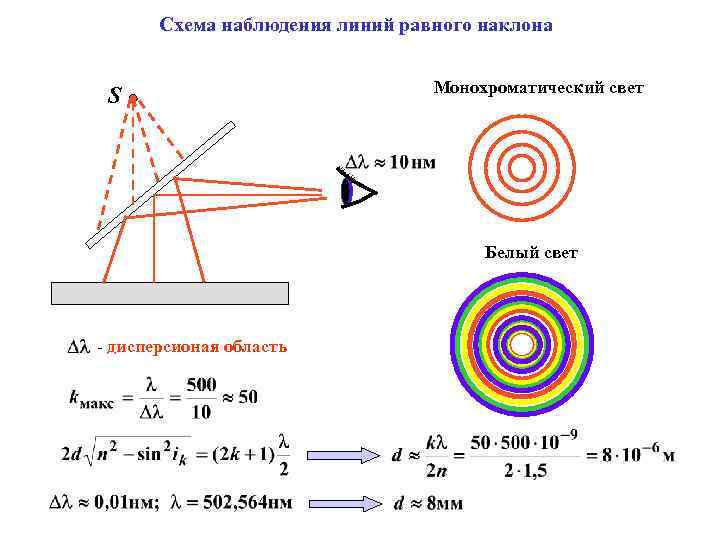

Схема наблюдения линий равного наклона S Монохроматический свет Белый свет - дисперсионая область Схема наблюдения линий равного наклона S Монохроматический свет Белый свет - дисперсионая область

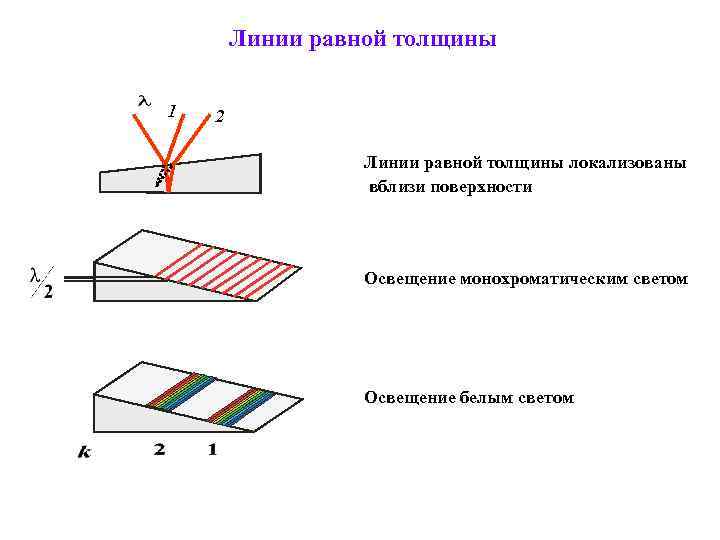

Линии равной толщины 1 2 Линии равной толщины локализованы вблизи поверхности Освещение монохроматическим светом Линии равной толщины 1 2 Линии равной толщины локализованы вблизи поверхности Освещение монохроматическим светом Освещение белым светом

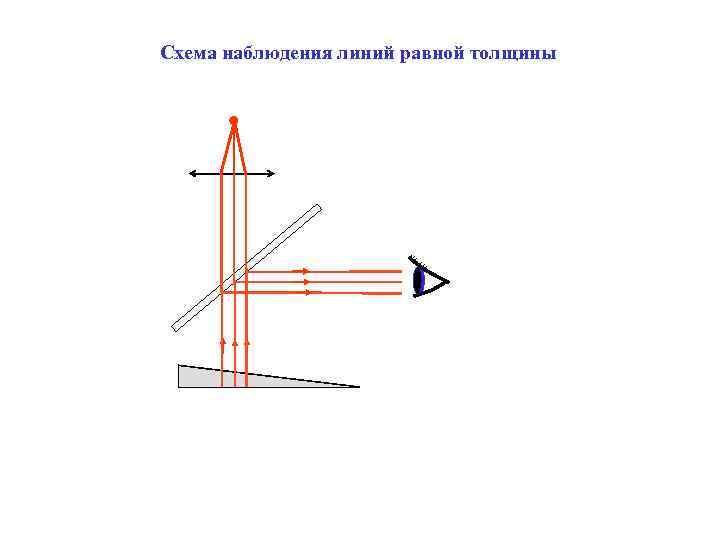

Схема наблюдения линий равной толщины Схема наблюдения линий равной толщины

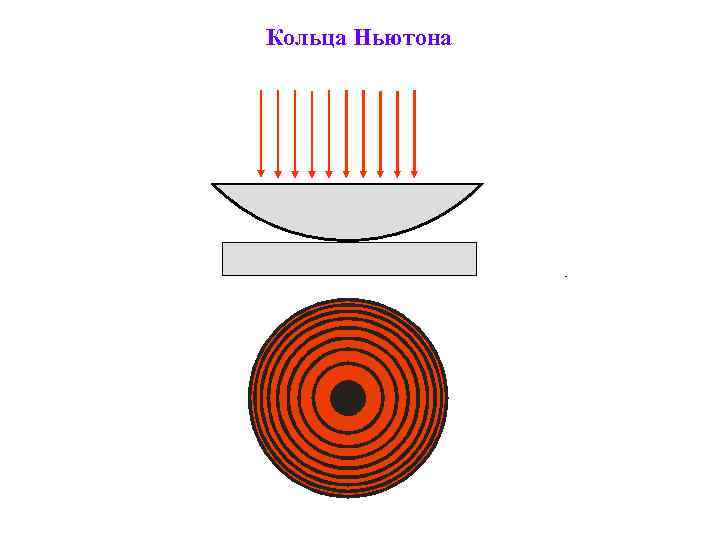

Кольца Ньютона Кольца Ньютона

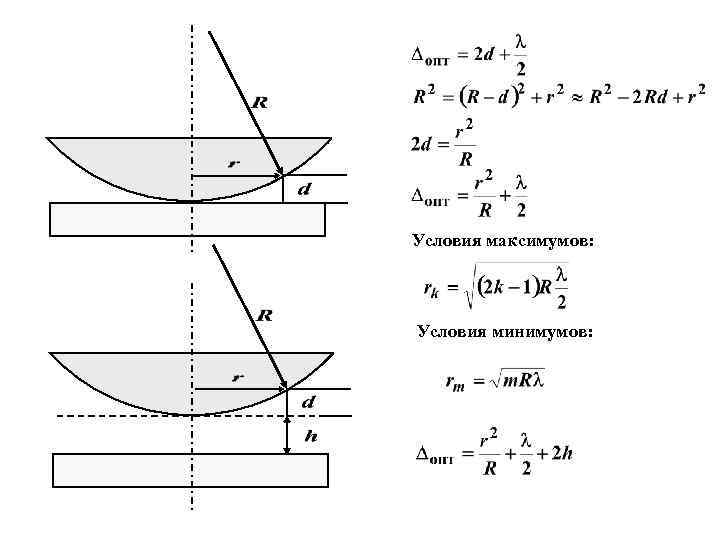

Условия максимумов: Условия минимумов: Условия максимумов: Условия минимумов:

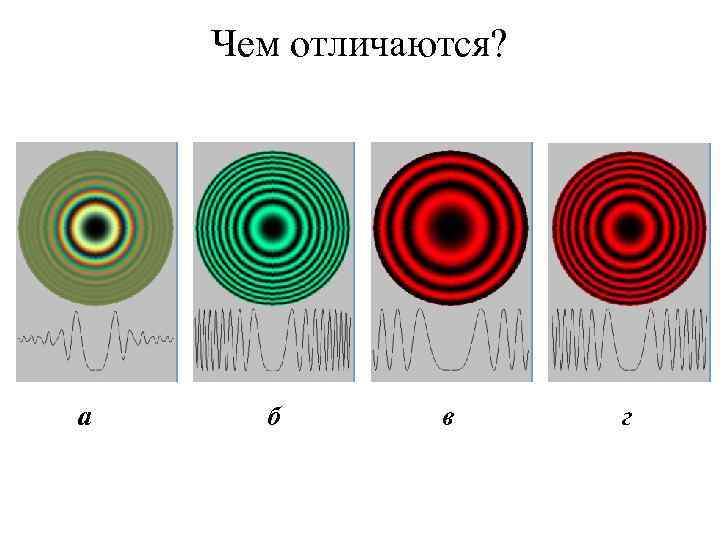

Чем отличаются? а б в г Чем отличаются? а б в г

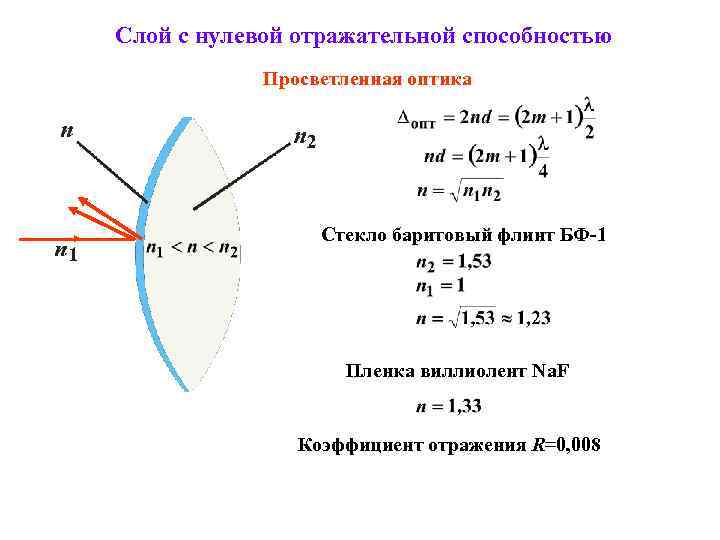

Слой с нулевой отражательной способностью Просветленная оптика Стекло баритовый флинт БФ-1 Пленка виллиолент Na. Слой с нулевой отражательной способностью Просветленная оптика Стекло баритовый флинт БФ-1 Пленка виллиолент Na. F Коэффициент отражения R=0, 008

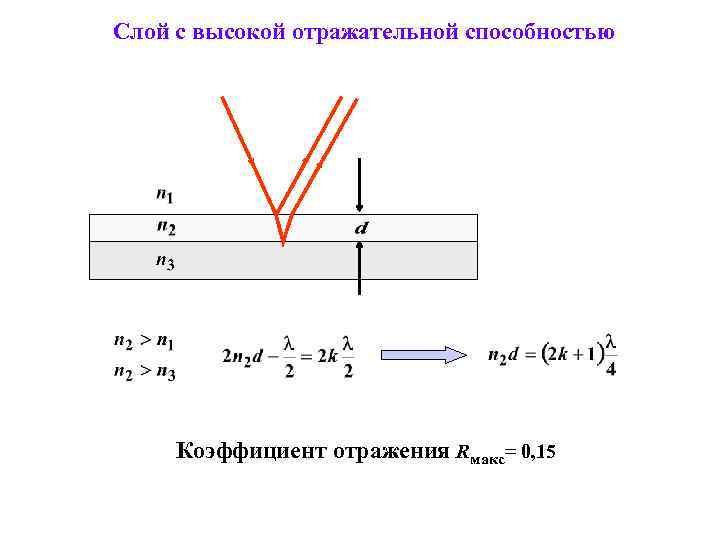

Слой с высокой отражательной способностью Коэффициент отражения Rмакс= 0, 15 Слой с высокой отражательной способностью Коэффициент отражения Rмакс= 0, 15

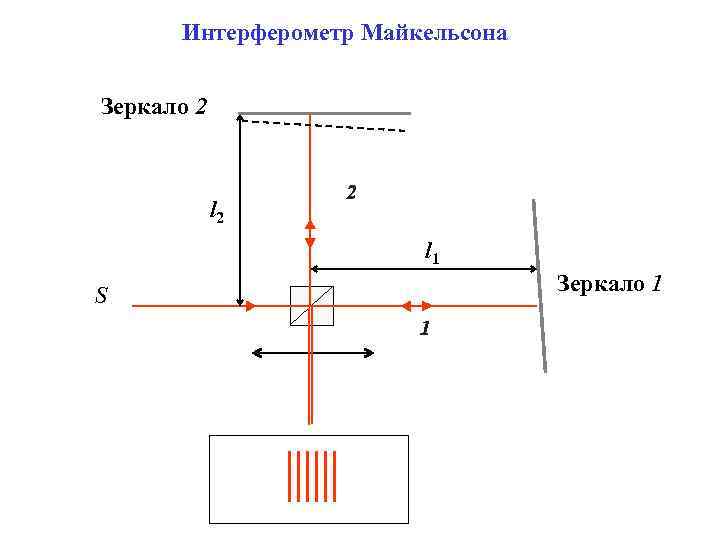

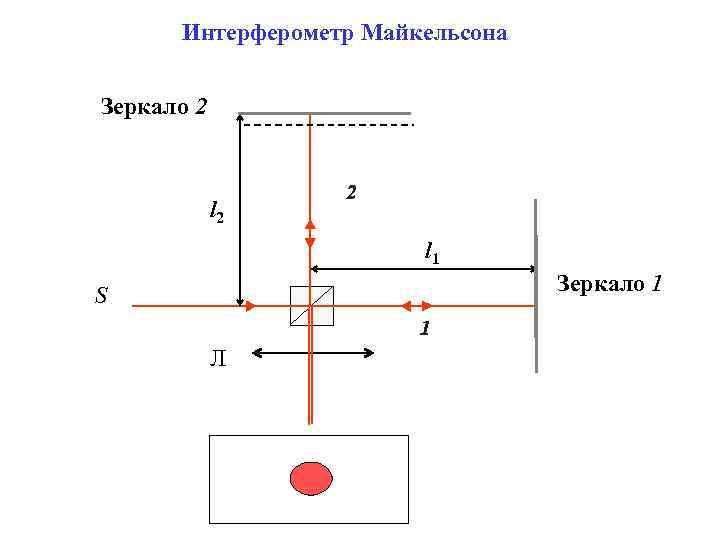

Интерферометр Майкельсона Зеркало 2 l 1 Зеркало 1 S Л Интерферометр Майкельсона Зеркало 2 l 1 Зеркало 1 S Л

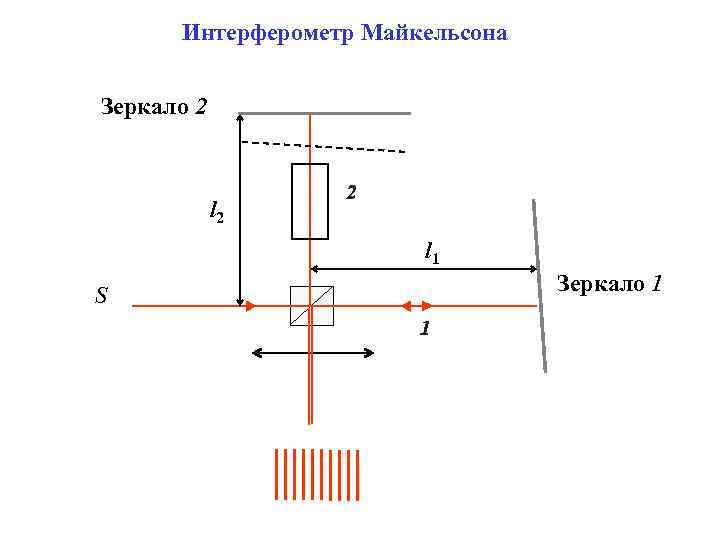

Интерферометр Майкельсона Зеркало 2 l 1 S Зеркало 1 Интерферометр Майкельсона Зеркало 2 l 1 S Зеркало 1

Интерферометр Майкельсона Зеркало 2 l 1 S Зеркало 1 Интерферометр Майкельсона Зеркало 2 l 1 S Зеркало 1

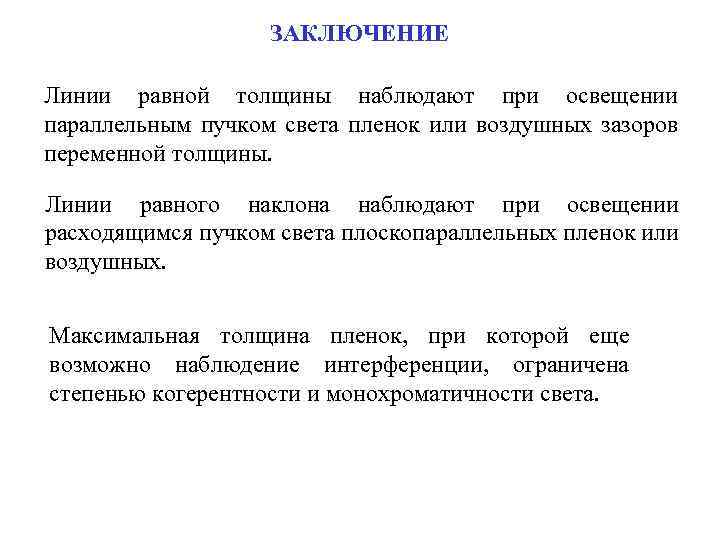

ЗАКЛЮЧЕНИЕ Линии равной толщины наблюдают при освещении параллельным пучком света пленок или воздушных зазоров ЗАКЛЮЧЕНИЕ Линии равной толщины наблюдают при освещении параллельным пучком света пленок или воздушных зазоров переменной толщины. Линии равного наклона наблюдают при освещении расходящимся пучком света плоскопараллельных пленок или воздушных. Максимальная толщина пленок, при которой еще возможно наблюдение интерференции, ограничена степенью когерентности и монохроматичности света.

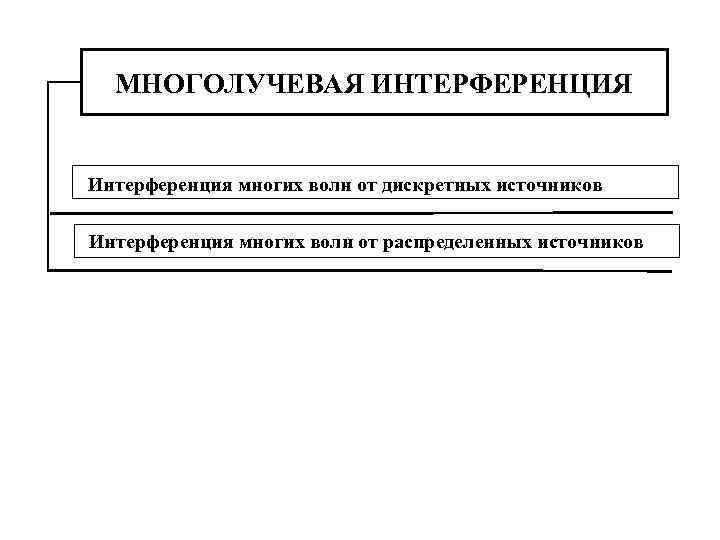

МНОГОЛУЧЕВАЯ ИНТЕРФЕРЕНЦИЯ Интерференция многих волн от дискретных источников Интерференция многих волн от распределенных источников МНОГОЛУЧЕВАЯ ИНТЕРФЕРЕНЦИЯ Интерференция многих волн от дискретных источников Интерференция многих волн от распределенных источников

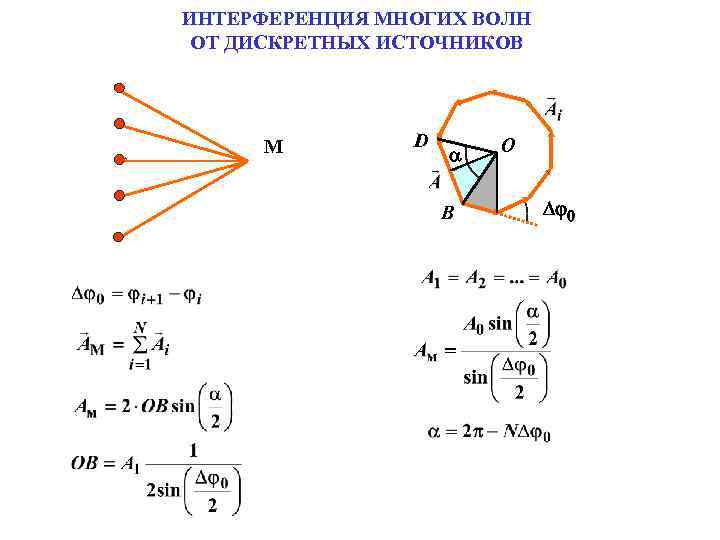

ИНТЕРФЕРЕНЦИЯ МНОГИХ ВОЛН ОТ ДИСКРЕТНЫХ ИСТОЧНИКОВ М D a B O Dj 0 ИНТЕРФЕРЕНЦИЯ МНОГИХ ВОЛН ОТ ДИСКРЕТНЫХ ИСТОЧНИКОВ М D a B O Dj 0

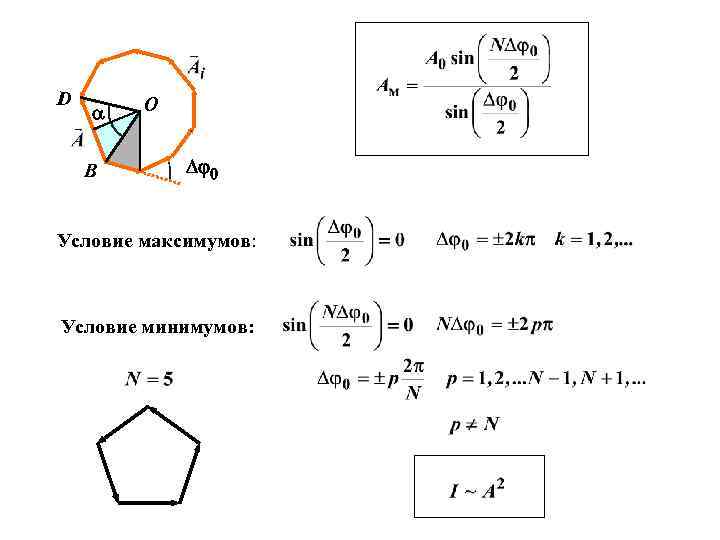

D a B O Dj 0 Условие максимумов: Условие минимумов: D a B O Dj 0 Условие максимумов: Условие минимумов:

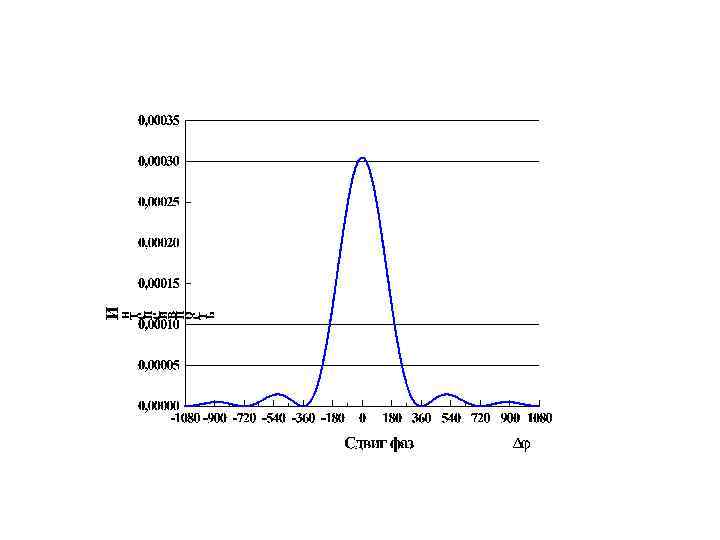

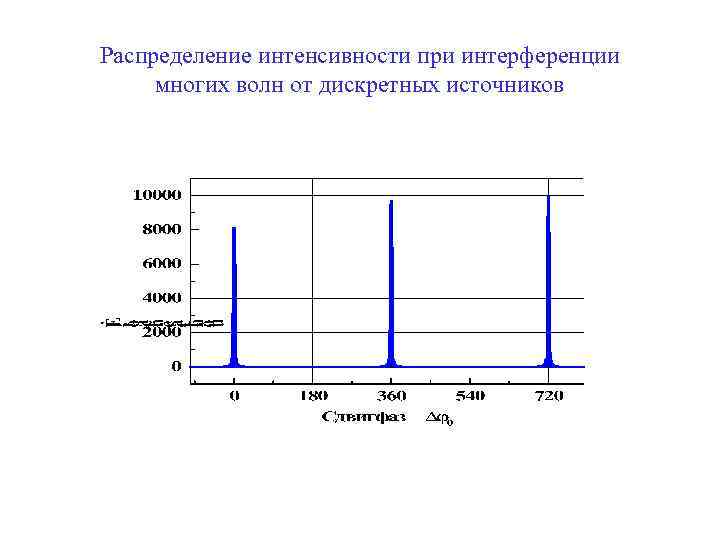

Распределение интенсивности при интерференции многих волн от дискретных источников Распределение интенсивности при интерференции многих волн от дискретных источников

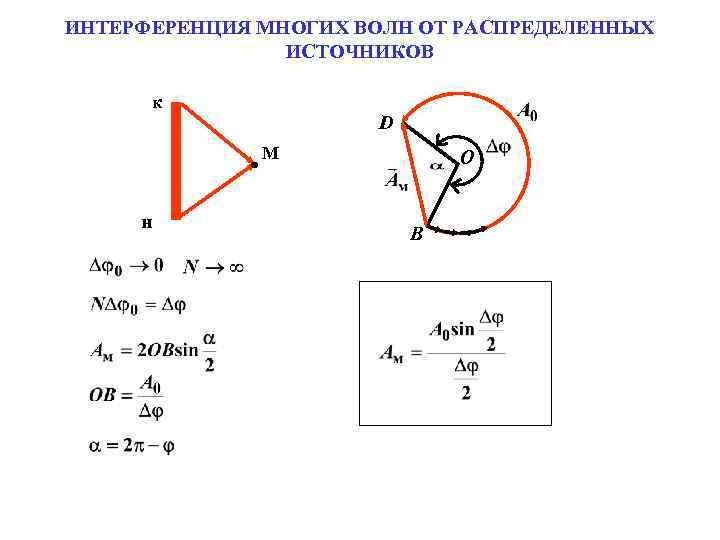

ИНТЕРФЕРЕНЦИЯ МНОГИХ ВОЛН ОТ РАСПРЕДЕЛЕННЫХ ИСТОЧНИКОВ к D М н О B ИНТЕРФЕРЕНЦИЯ МНОГИХ ВОЛН ОТ РАСПРЕДЕЛЕННЫХ ИСТОЧНИКОВ к D М н О B

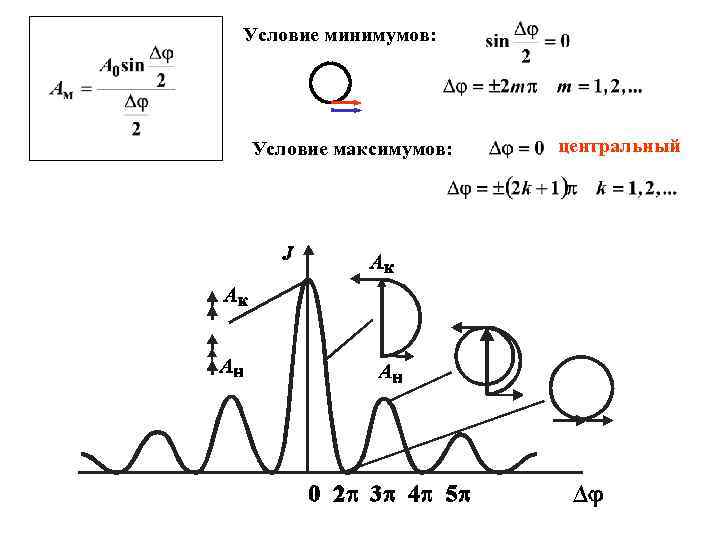

Условие минимумов: Условие максимумов: центральный Условие минимумов: Условие максимумов: центральный

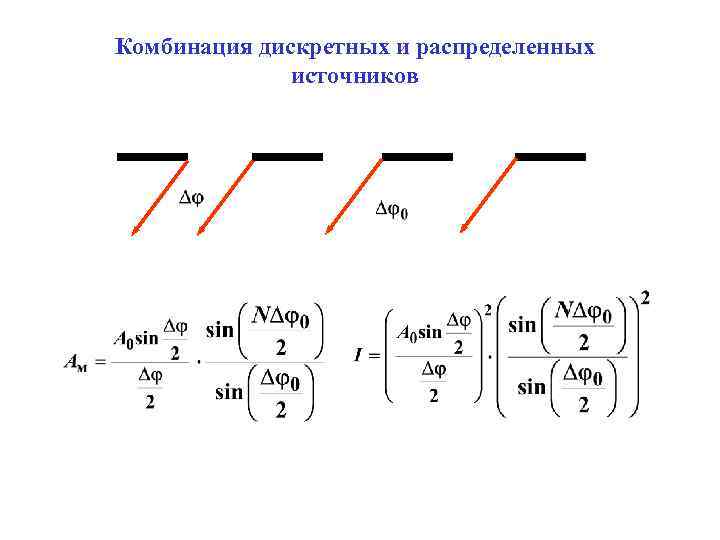

Комбинация дискретных и распределенных источников Комбинация дискретных и распределенных источников
