Интерфейсы в системном блоке Выполнили студентки группы 2

Интерфейсы в системном блоке Выполнили: студентки группы 2 ИС 10 -9 Крейк Надежда и Кельн Ксения

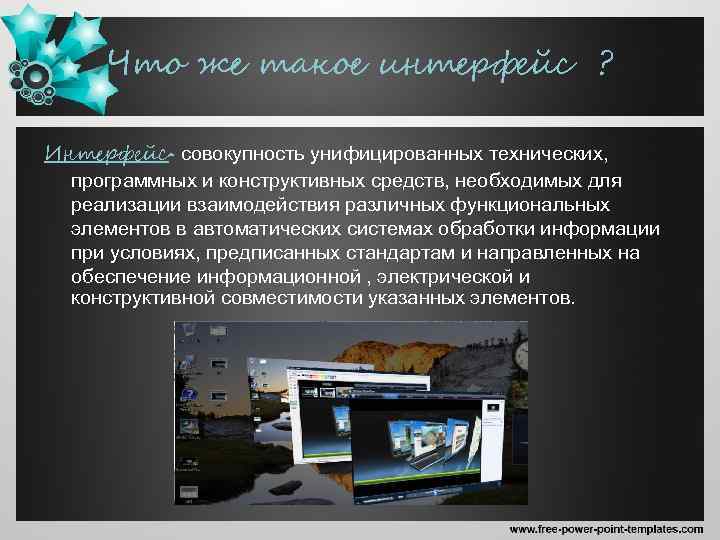

Что же такое интерфейс ? Интерфейс- совокупность унифицированных технических, программных и конструктивных средств, необходимых для реализации взаимодействия различных функциональных элементов в автоматических системах обработки информации при условиях, предписанных стандартам и направленных на обеспечение информационной , электрической и конструктивной совместимости указанных элементов.

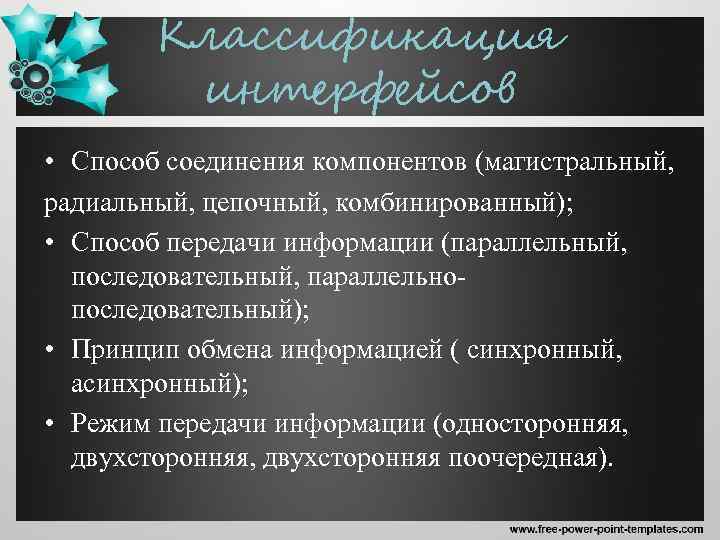

Классификация интерфейсов • Способ соединения компонентов (магистральный, радиальный, цепочный, комбинированный); • Способ передачи информации (параллельный, последовательный, параллельнопоследовательный); • Принцип обмена информацией ( синхронный, асинхронный); • Режим передачи информации (односторонняя, двухсторонняя поочередная).

Основные классы интерфейса • Системные интерфейсы ЭВМ; • Интерфейсы периферийного оборудования (общего назначения и специализированные); • Программно-управляемых модульных систем и приборов; • Интерфейсы сети передачи данных и др.

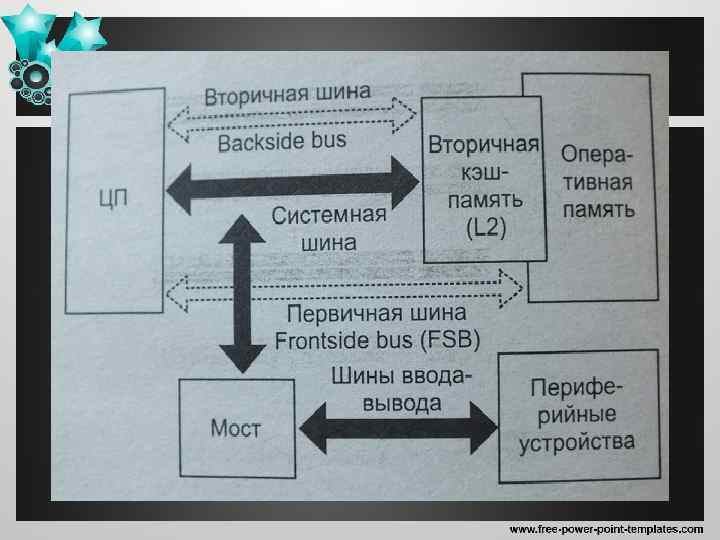

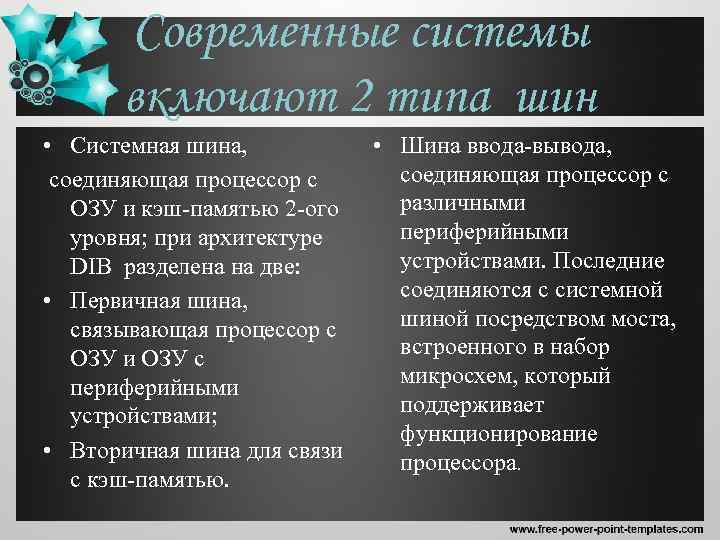

Современные системы включают 2 типа шин • Системная шина, соединяющая процессор с ОЗУ и кэш-памятью 2 -ого уровня; при архитектуре DIB разделена на две: • Первичная шина, связывающая процессор с ОЗУ и ОЗУ с периферийными устройствами; • Вторичная шина для связи с кэш-памятью. • Шина ввода-вывода, соединяющая процессор с различными периферийными устройствами. Последние соединяются с системной шиной посредством моста, встроенного в набор микросхем, который поддерживает функционирование процессора.

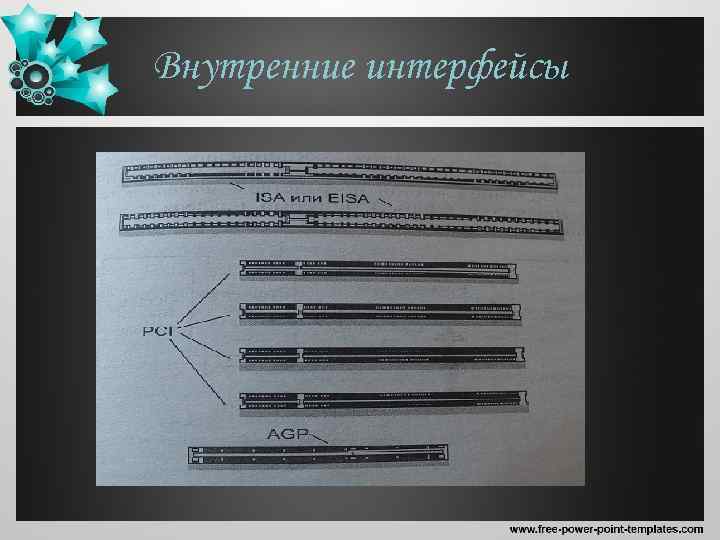

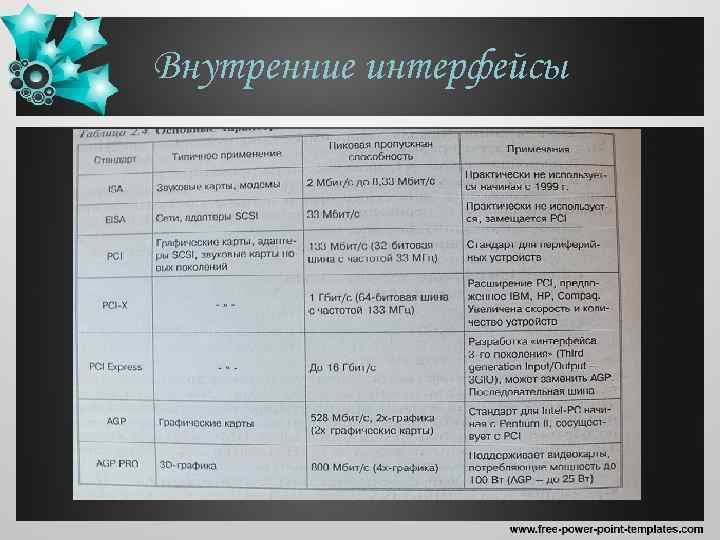

Внутренние интерфейсы

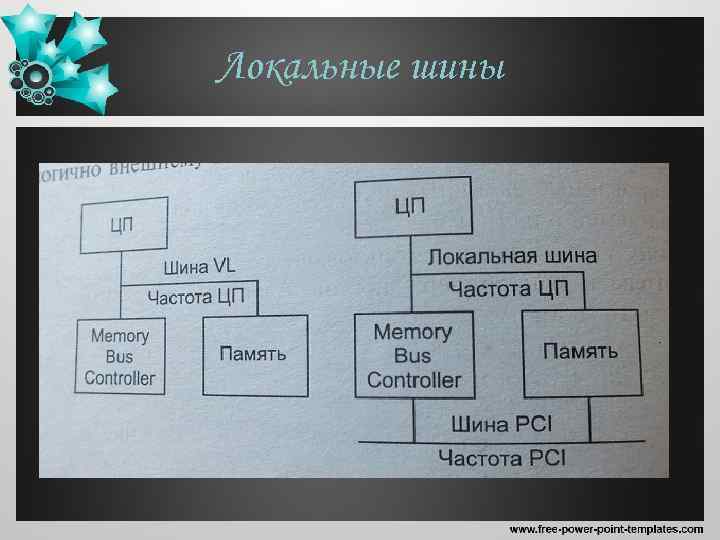

Локальные шины

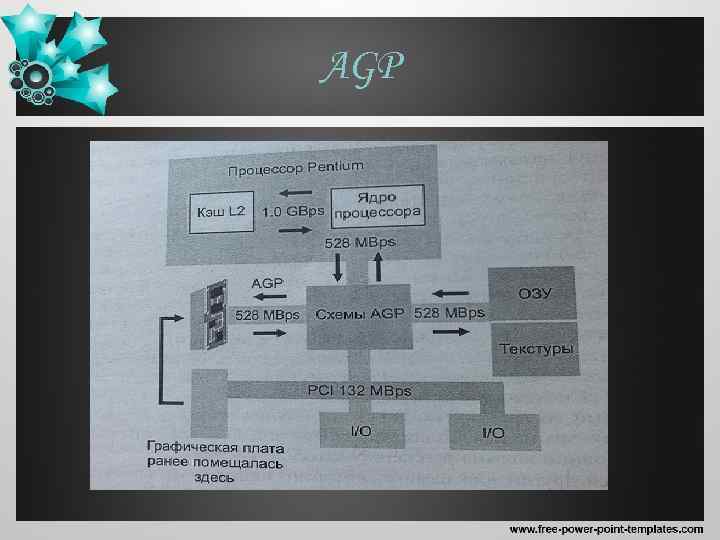

AGP

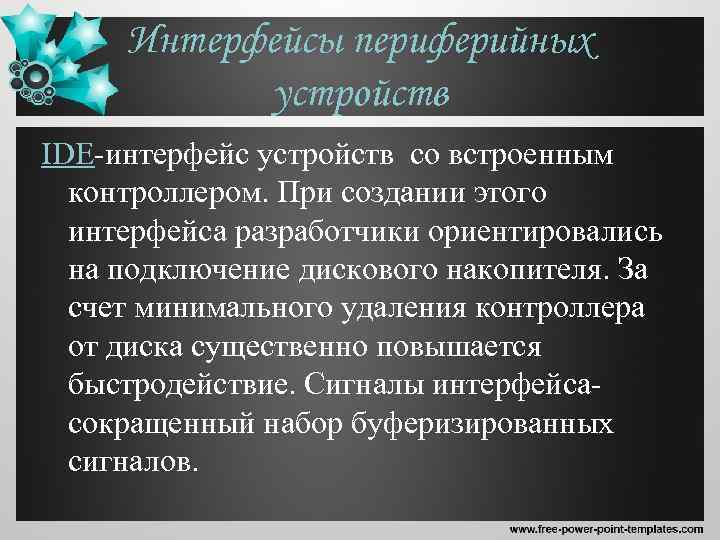

Интерфейсы периферийных устройств IDE-интерфейс устройств со встроенным контроллером. При создании этого интерфейса разработчики ориентировались на подключение дискового накопителя. За счет минимального удаления контроллера от диска существенно повышается быстродействие. Сигналы интерфейсасокращенный набор буферизированных сигналов.

Интерфейсы периферийных устройств

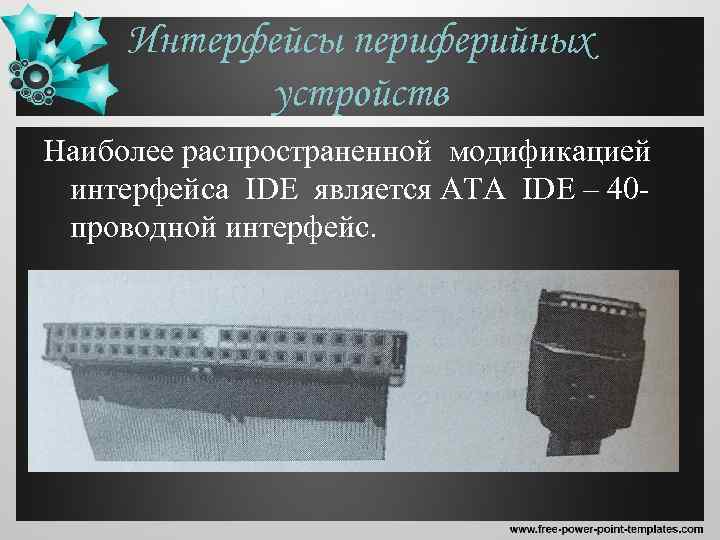

Интерфейсы периферийных устройств Наиболее распространенной модификацией интерфейса IDE является ATA IDE – 40 проводной интерфейс.

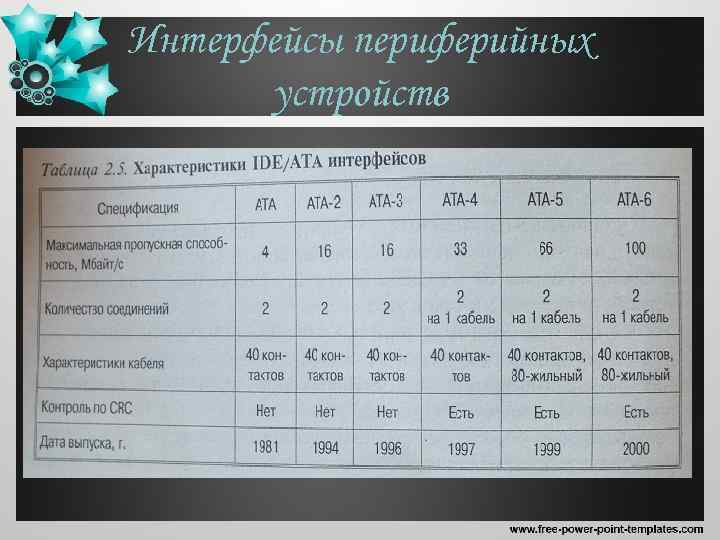

Интерфейсы периферийных устройств

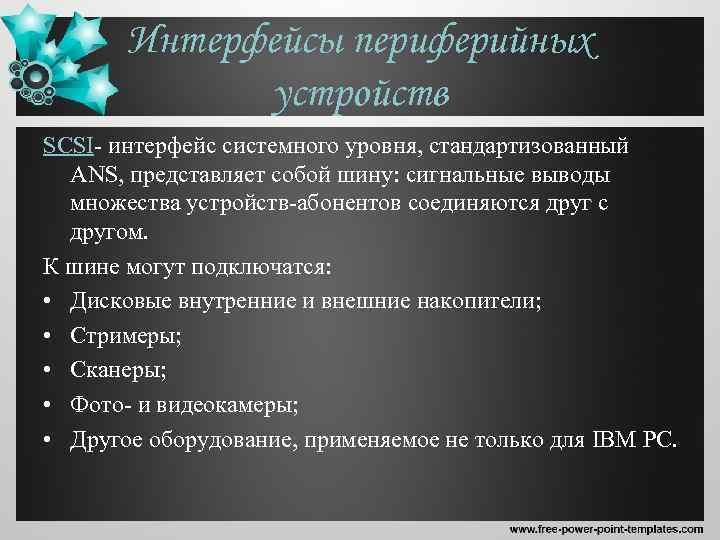

Интерфейсы периферийных устройств SCSI- интерфейс системного уровня, стандартизованный ANS, представляет собой шину: сигнальные выводы множества устройств-абонентов соединяются друг с другом. К шине могут подключатся: • Дисковые внутренние и внешние накопители; • Стримеры; • Сканеры; • Фото- и видеокамеры; • Другое оборудование, применяемое не только для IBM PC.

Интерфейсы периферийных устройств

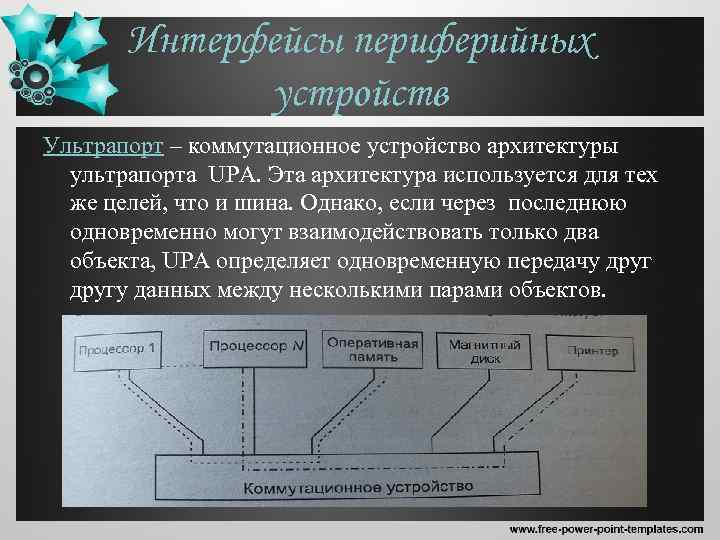

Интерфейсы периферийных устройств Ультрапорт – коммутационное устройство архитектуры ультрапорта UPA. Эта архитектура используется для тех же целей, что и шина. Однако, если через последнюю одновременно могут взаимодействовать только два объекта, UPA определяет одновременную передачу другу данных между несколькими парами объектов.

Внешние интерфейсы Порт стандарта RS-232 -С - является стандартом для соединения ЭВМ с различными последовательными внешними устройствами, в качестве которых первоначально выступали в основном терминалы и печатающие устройства.

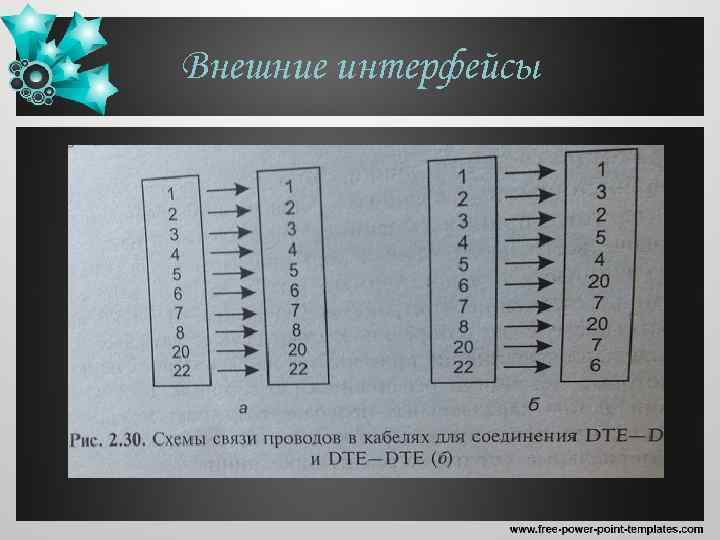

Внешние интерфейсы

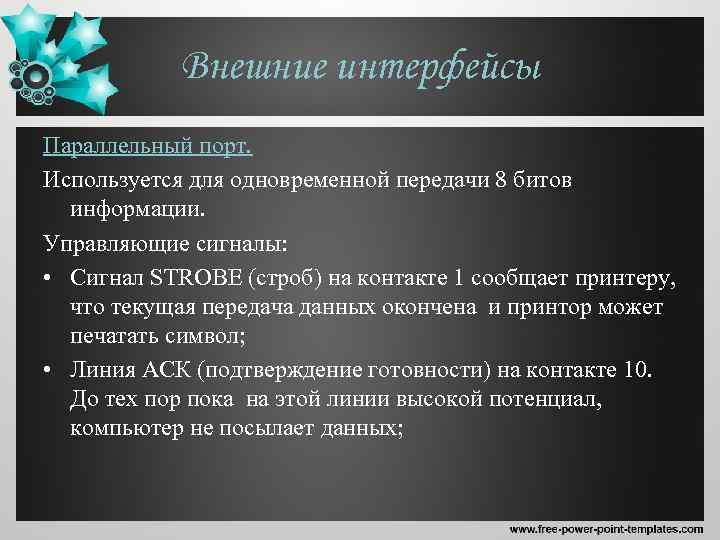

Внешние интерфейсы Параллельный порт. Используется для одновременной передачи 8 битов информации. Управляющие сигналы: • Сигнал STROBE (строб) на контакте 1 сообщает принтеру, что текущая передача данных окончена и принтор может печатать символ; • Линия АСК (подтверждение готовности) на контакте 10. До тех пор пока на этой линии высокой потенциал, компьютер не посылает данных;

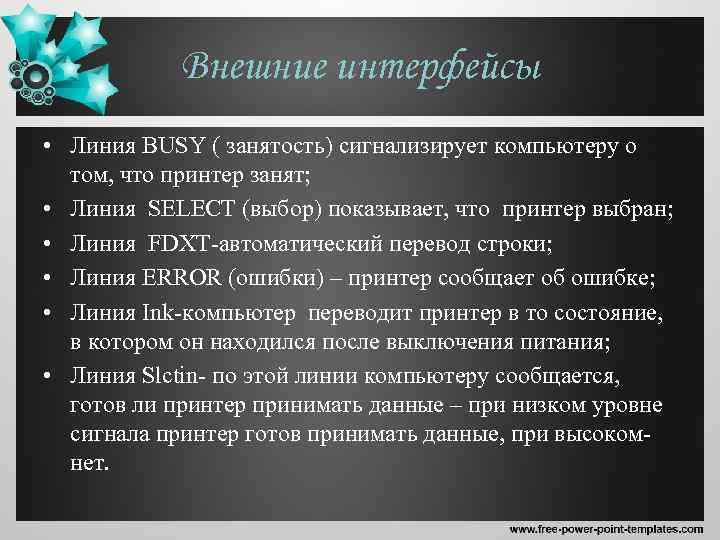

Внешние интерфейсы • Линия BUSY ( занятость) сигнализирует компьютеру о том, что принтер занят; • Линия SELECT (выбор) показывает, что принтер выбран; • Линия FDXT-автоматический перевод строки; • Линия ERROR (ошибки) – принтер сообщает об ошибке; • Линия Ink-компьютер переводит принтер в то состояние, в котором он находился после выключения питания; • Линия Slctin- по этой линии компьютеру сообщается, готов ли принтер принимать данные – при низком уровне сигнала принтер готов принимать данные, при высокомнет.

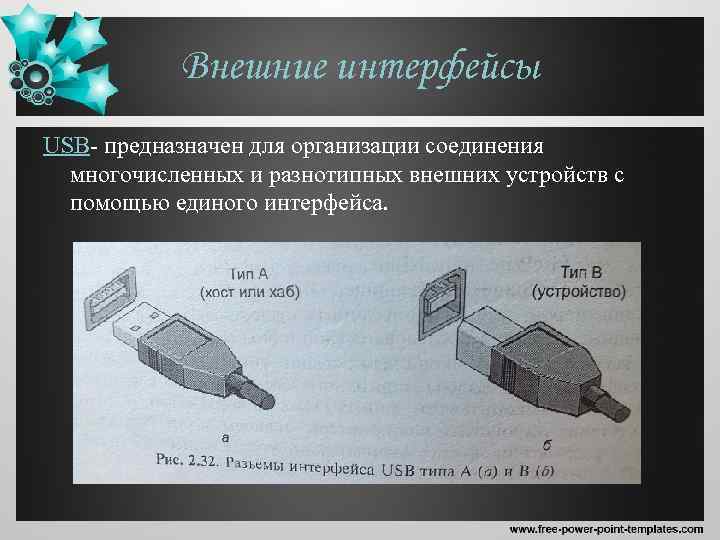

Внешние интерфейсы USB- предназначен для организации соединения многочисленных и разнотипных внешних устройств с помощью единого интерфейса.

Внешние интерфейсы

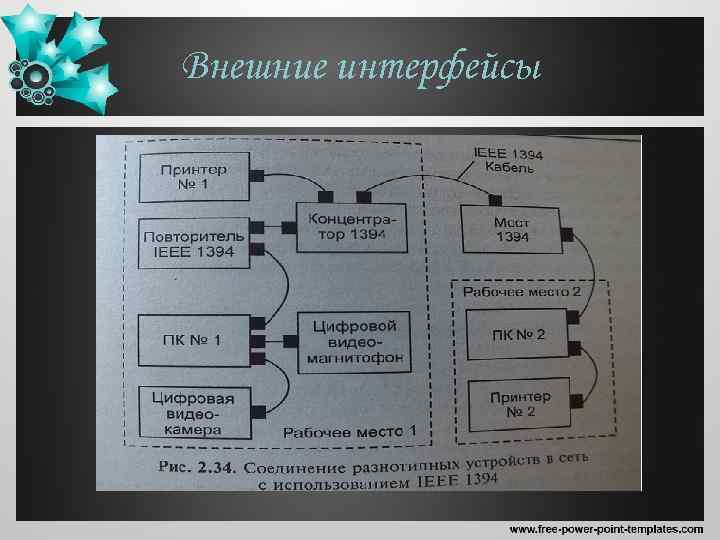

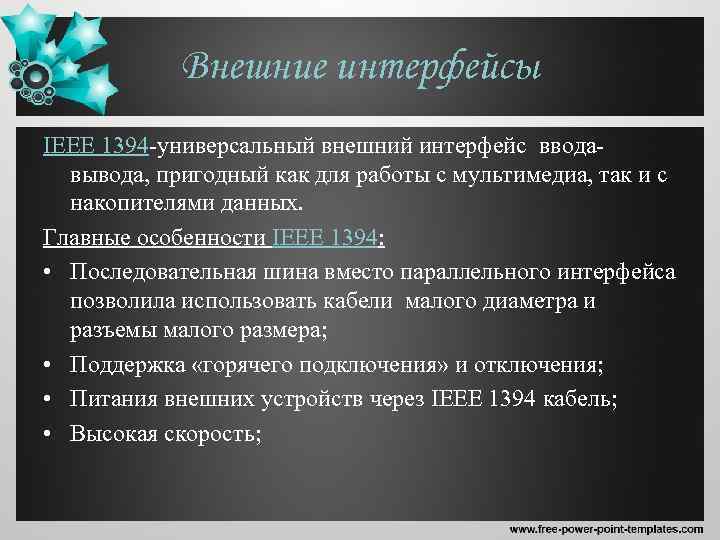

Внешние интерфейсы IEEE 1394 -универсальный внешний интерфейс вводавывода, пригодный как для работы с мультимедиа, так и с накопителями данных. Главные особенности IEEE 1394: • Последовательная шина вместо параллельного интерфейса позволила использовать кабели малого диаметра и разъемы малого размера; • Поддержка «горячего подключения» и отключения; • Питания внешних устройств через IEEE 1394 кабель; • Высокая скорость;

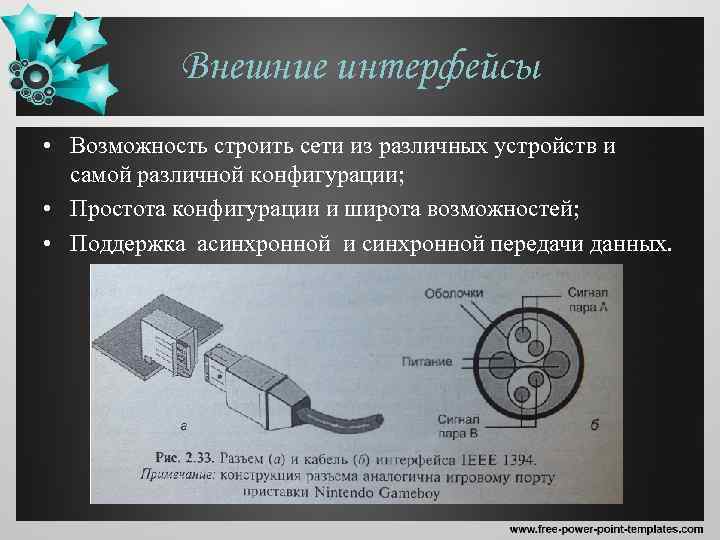

Внешние интерфейсы • Возможность строить сети из различных устройств и самой различной конфигурации; • Простота конфигурации и широта возможностей; • Поддержка асинхронной и синхронной передачи данных.

Внешние интерфейсы
