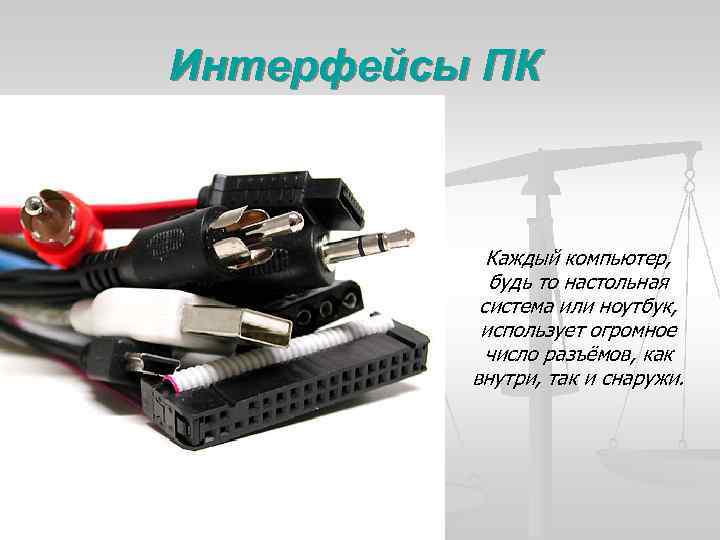

Интерфейсы ПК Каждый компьютер, будь то настольная система или ноутбук, использует огромное число разъёмов, как внутри, так и снаружи.

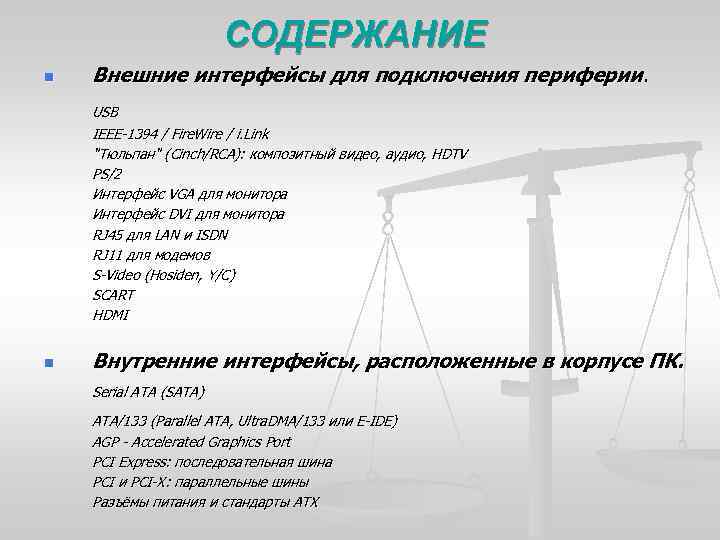

СОДЕРЖАНИЕ n Внешние интерфейсы для подключения периферии. USB IEEE-1394 / Fire. Wire / i. Link "Тюльпан" (Cinch/RCA): композитный видео, аудио, HDTV PS/2 Интерфейс VGA для монитора Интерфейс DVI для монитора RJ 45 для LAN и ISDN RJ 11 для модемов S-Video (Hosiden, Y/C) SCART HDMI n Внутренние интерфейсы, расположенные в корпусе ПК. Serial ATA (SATA) ATA/133 (Parallel ATA, Ultra. DMA/133 или E-IDE) AGP - Accelerated Graphics Port PCI Express: последовательная шина PCI и PCI-X: параллельные шины Разъёмы питания и стандарты ATX
Внешние интерфейсы для подключения периферии. Serial Bus (USB Разъёмы Universalдля подключения )к предназначены компьютеру таких внешних периферийных устройств, как мышь, клавиатура, портативный жёсткий диск, цифровая камера или принтер. Теоретически, к одному host-контроллеру USB можно подключить до 127 устройств. Максимальная скорость передачи составляет 12 Мбит/с для стандарта USB 1. 1 и 480 Мбит/с для Hi-Speed USB 2. 0. Разъёмы стандартов USB 1. 1 и Hi. Speed 2. 0 одинаковы. Различия кроются в скорости передачи и наборе функций host-контроллера USB компьютера, да и самих USBустройств. USB обеспечивает устройства питанием, поэтому они могут работать от интерфейса без дополнительного питания

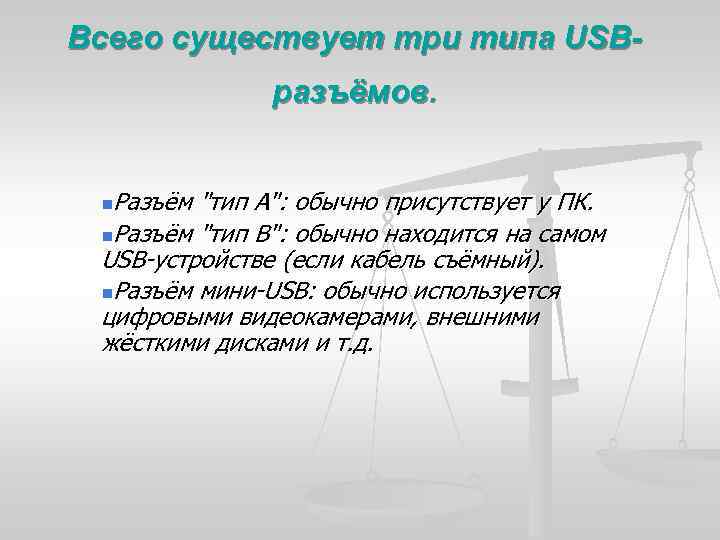

Всего существует три типа USBразъёмов. n. Разъём "тип A": обычно присутствует у ПК. n. Разъём "тип B": обычно находится на самом USB-устройстве (если кабель съёмный). n. Разъём мини-USB: обычно используется цифровыми видеокамерами, внешними жёсткими дисками и т. д.

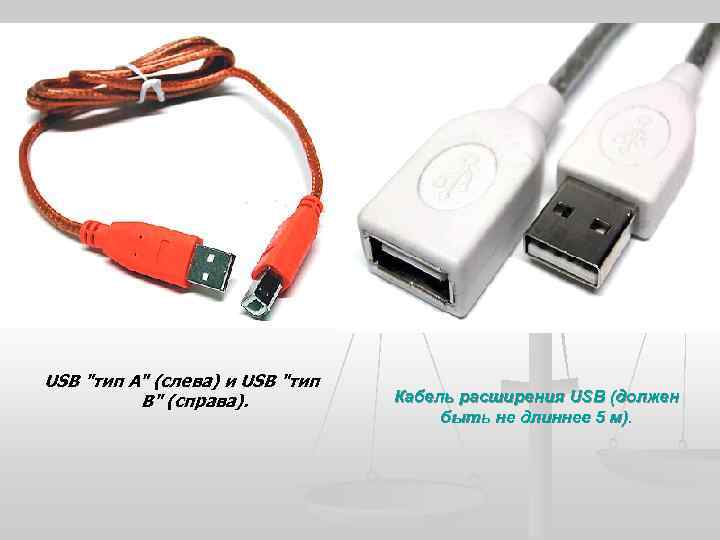

USB "тип A" (слева) и USB "тип B" (справа). Кабель расширения USB (должен быть не длиннее 5 м).

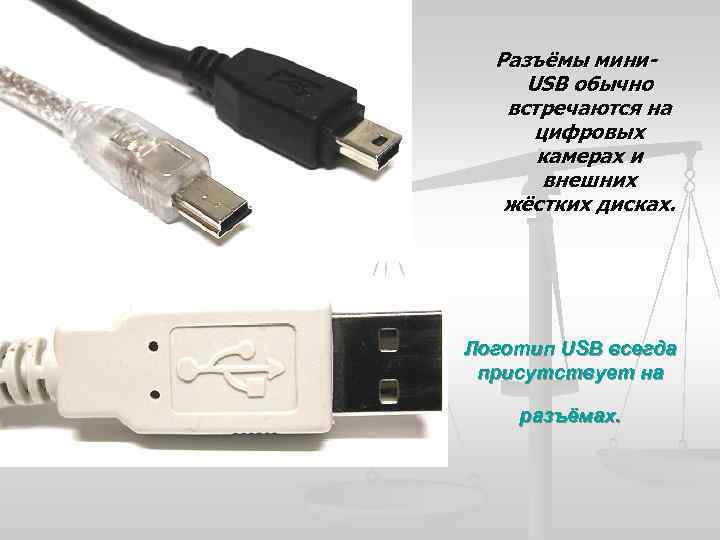

Разъёмы мини. USB обычно встречаются на цифровых камерах и внешних жёстких дисках. Логотип USB всегда присутствует на разъёмах.

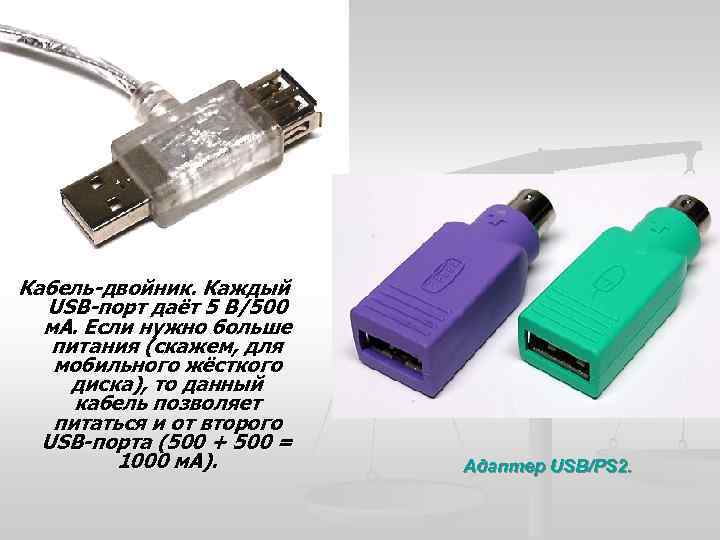

Кабель-двойник. Каждый USB-порт даёт 5 В/500 м. А. Если нужно больше питания (скажем, для мобильного жёсткого диска), то данный кабель позволяет питаться и от второго USB-порта (500 + 500 = 1000 м. А). Адаптер USB/PS 2.

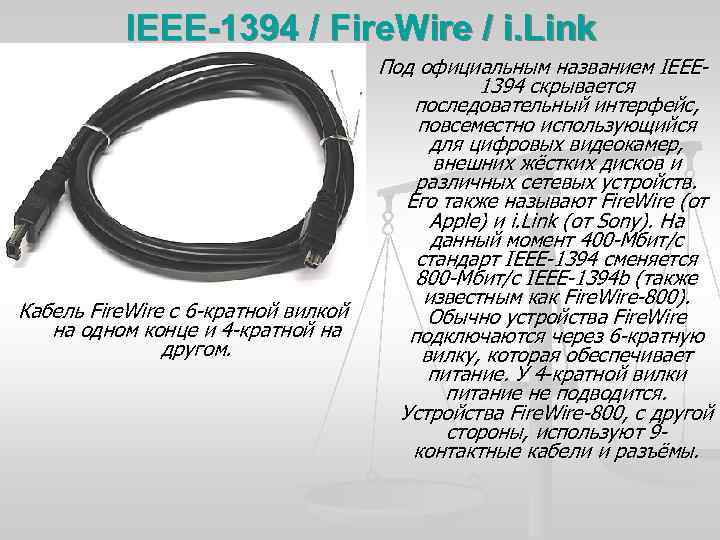

IEEE-1394 / Fire. Wire / i. Link Кабель Fire. Wire с 6 -кратной вилкой на одном конце и 4 -кратной на другом. Под официальным названием IEEE 1394 скрывается последовательный интерфейс, повсеместно использующийся для цифровых видеокамер, внешних жёстких дисков и различных сетевых устройств. Его также называют Fire. Wire (от Apple) и i. Link (от Sony). На данный момент 400 -Мбит/с стандарт IEEE-1394 сменяется 800 -Мбит/с IEEE-1394 b (также известным как Fire. Wire-800). Обычно устройства Fire. Wire подключаются через 6 -кратную вилку, которая обеспечивает питание. У 4 -кратной вилки питание не подводится. Устройства Fire. Wire-800, с другой стороны, используют 9 контактные кабели и разъёмы.

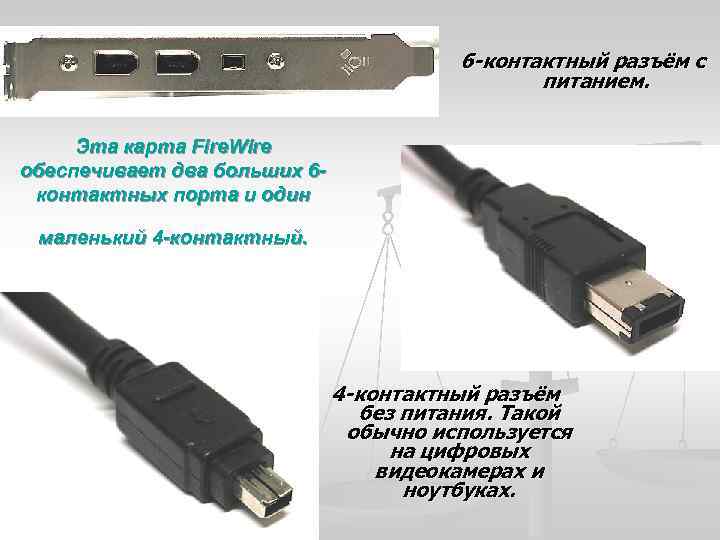

6 -контактный разъём с питанием. Эта карта Fire. Wire обеспечивает два больших 6 контактных порта и один маленький 4 -контактный разъём без питания. Такой обычно используется на цифровых видеокамерах и ноутбуках.
"Тюльпан" (Cinch/RCA): композитный видео, аудио, HDTV Цветовую кодировку можно только приветствовать: жёлтый для видео (FBAS), белый и красный "тюльпаны" для аналогового звука, а также три "тюльпана" (красный, синий, зелёный) для компонентного выхода HDTV
Разъёмы "тюльпан" используются в паре с коаксиальными кабелями для многих электронных сигналов. Обычно вилки "тюльпан" используют цветовое кодирование, которое приведено в следующей таблице. Цвет Использование Тип сигнала Белый или черный Звук , левый канал Аналоговый Красный Звук, правый канал Аналоговый Желтый Видео, композитный Аналоговый Зеленый Компонентный HDTV(яркость Y) Аналоговый Синий Компонентный HDTV Cb/Pb Chroma Аналоговый Красный Компонентный HDTV Cr/Pr Chroma Аналоговый Оранжевый/желтый Звук SPDIF Цифровой

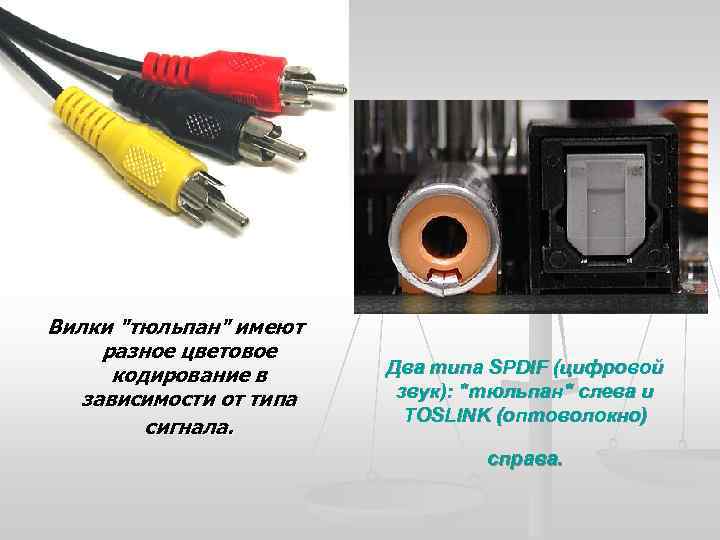

Вилки "тюльпан" имеют разное цветовое кодирование в зависимости от типа сигнала. Два типа SPDIF (цифровой звук): "тюльпан" слева и TOSLINK (оптоволокно) справа.

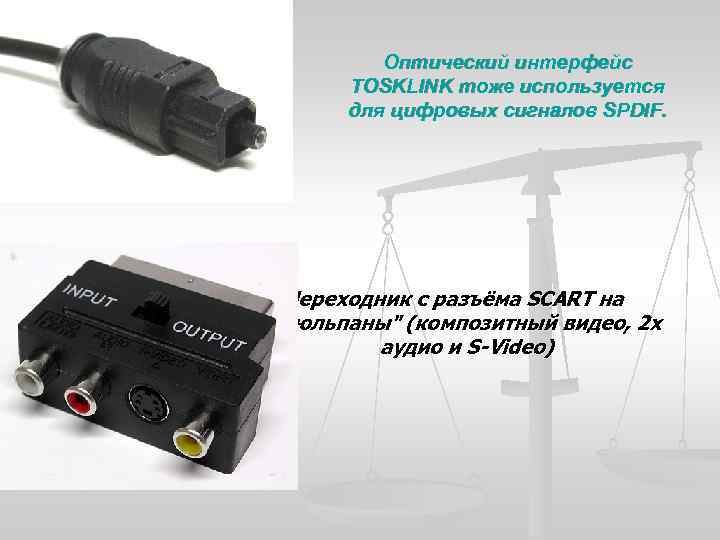

Оптический интерфейс TOSKLINK тоже используется для цифровых сигналов SPDIF. Переходник с разъёма SCART на "тюльпаны" (композитный видео, 2 x аудио и S-Video)
PS/2 Два порта PS/2: один окрашенный, другой - нет. Фиолетовый: клавиатура. Зелёный: мышь. n n Названные в честь "старушки" IBM PS/2 эти разъёмы сегодня широко используются в качестве стандартных интерфейсов для клавиатуры и мыши, но они постепенно уступают место USB. Сегодня распространена следующая схема цветового кодирования.
Кроме того, сегодня весьма часто можно встретить гнёзда PS/2 нейтрального цвета, как для мыши, так и для клавиатуры. Перепутать разъёмы для клавиатуры и мыши на материнской плате вполне возможно, но никакого вреда это не принесёт. Если вы так сделаете, то быстро обнаружите ошибку: не будет работать ни клавиатура, ни мышь. Многие ПК даже не загрузятся, если мышь и клавиатура подключены неправильно. Исправить ошибку очень просто: поменяйте местами вилки, и всё заработает! Переходник USB/PS/2.

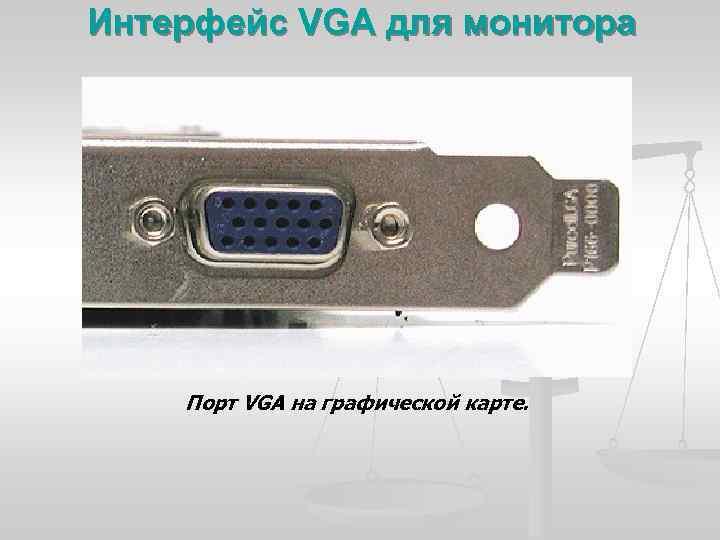

Интерфейс VGA для монитора Порт VGA на графической карте.

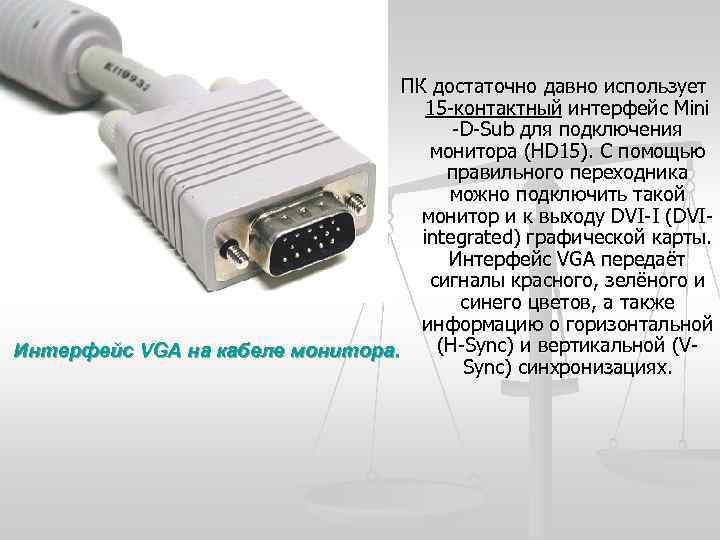

ПК достаточно давно использует 15 -контактный интерфейс Mini -D-Sub для подключения монитора (HD 15). С помощью правильного переходника можно подключить такой монитор и к выходу DVI-I (DVIintegrated) графической карты. Интерфейс VGA передаёт сигналы красного, зелёного и синего цветов, а также информацию о горизонтальной (H-Sync) и вертикальной (VИнтерфейс VGA на кабеле монитора. Sync) синхронизациях.
Этот адаптер предоставляет информацию для интерфейса VGA(Video Graphics Array ). Новые графические карты обычно оснащаются двумя выходами DVI. Но с помощью переходника DVI-VGA можно легко изменить интерфейс (справа на иллюстрации).
Интерфейс DVI для монитора Графическая карта с двумя портами DVI может работать одновременно с двумя (цифровыми) мониторами. DVI является интерфейсом монитора, разработанным, главным образом, для цифровых сигналов. Чтобы не требовалось переводить цифровые сигналы графической карты в аналоговые, а затем выполнять обратное преобразование в дисплее.

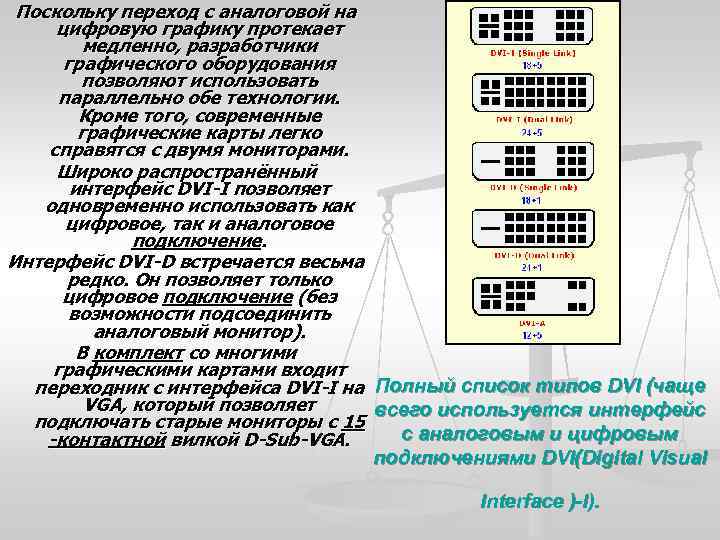

Поскольку переход с аналоговой на цифровую графику протекает медленно, разработчики графического оборудования позволяют использовать параллельно обе технологии. Кроме того, современные графические карты легко справятся с двумя мониторами. Широко распространённый интерфейс DVI-I позволяет одновременно использовать как цифровое, так и аналоговое подключение. Интерфейс DVI-D встречается весьма редко. Он позволяет только цифровое подключение (без возможности подсоединить аналоговый монитор). В комплект со многими графическими картами входит переходник с интерфейса DVI-I на Полный список типов DVI (чаще VGA, который позволяет всего используется интерфейс подключать старые мониторы с 15 с аналоговым и цифровым -контактной вилкой D-Sub-VGA. подключениями DVI(Digital Visual Interface )-I).

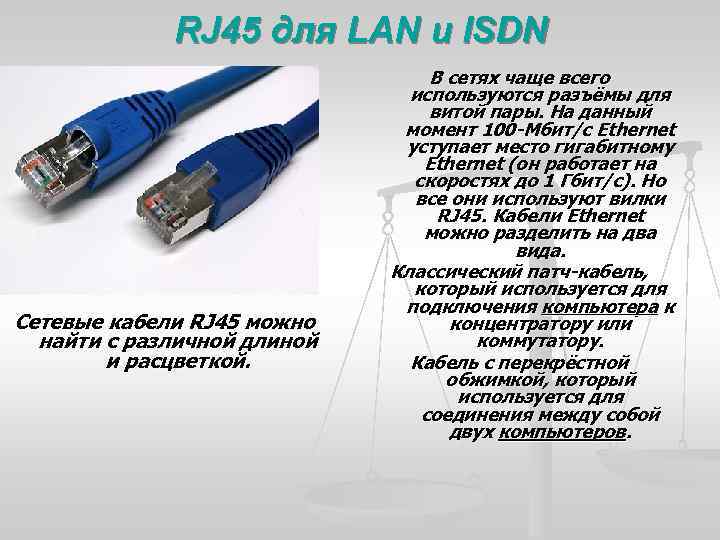

RJ 45 для LAN и ISDN Сетевые кабели RJ 45 можно найти с различной длиной и расцветкой. В сетях чаще всего используются разъёмы для витой пары. На данный момент 100 -Мбит/с Ethernet уступает место гигабитному Ethernet (он работает на скоростях до 1 Гбит/с). Но все они используют вилки RJ 45. Кабели Ethernet можно разделить на два вида. Классический патч-кабель, который используется для подключения компьютера к концентратору или коммутатору. Кабель с перекрёстной обжимкой, который используется для соединения между собой двух компьютеров.

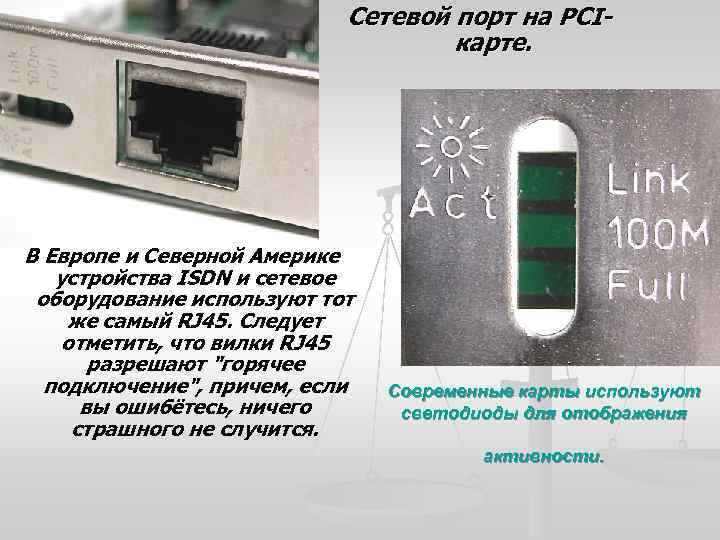

Сетевой порт на PCIкарте. В Европе и Северной Америке устройства ISDN и сетевое оборудование используют тот же самый RJ 45. Следует отметить, что вилки RJ 45 разрешают "горячее подключение", причем, если вы ошибётесь, ничего страшного не случится. Современные карты используют светодиоды для отображения активности.
RJ 11 для модемов Кабель RJ 11. Интерфейсы RJ 45 и RJ 11 очень похожи друг на друга, но у RJ 11 всего четыре контакта, а у RJ 45 их восемь. В компьютерных системах RJ 11 используется, главным образом, для подключения к модемам телефонной линии. Кроме того, существует множество переходников на RJ 11, так как телефонные розетки в каждой стране могут быть собственного стандарта.

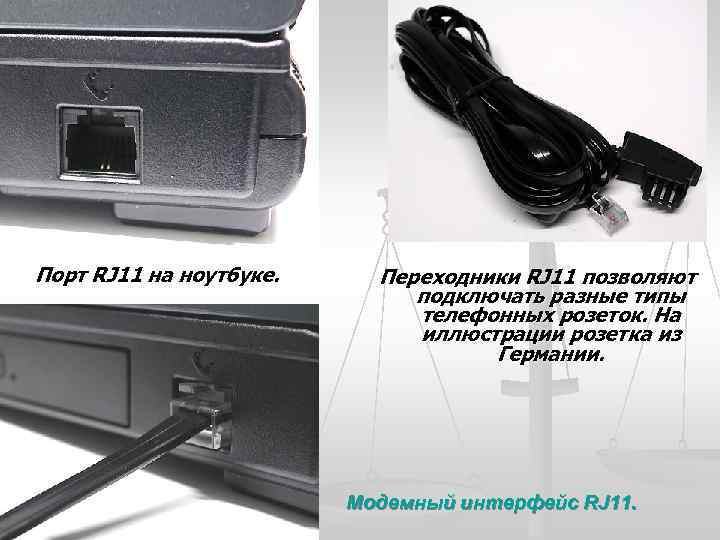

Порт RJ 11 на ноутбуке. Переходники RJ 11 позволяют подключать разные типы телефонных розеток. На иллюстрации розетка из Германии. Модемный интерфейс RJ 11.

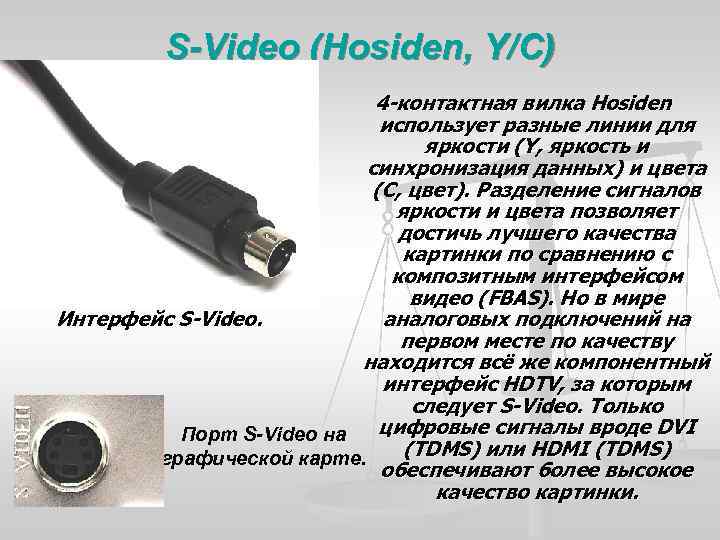

S-Video (Hosiden, Y/C) 4 -контактная вилка Hosiden использует разные линии для яркости (Y, яркость и синхронизация данных) и цвета (C, цвет). Разделение сигналов яркости и цвета позволяет достичь лучшего качества картинки по сравнению с композитным интерфейсом видео (FBAS). Но в мире Интерфейс S-Video. аналоговых подключений на первом месте по качеству находится всё же компонентный интерфейс HDTV, за которым следует S-Video. Только цифровые сигналы вроде DVI Порт S-Video на (TDMS) или HDMI (TDMS) графической карте. обеспечивают более высокое качество картинки.

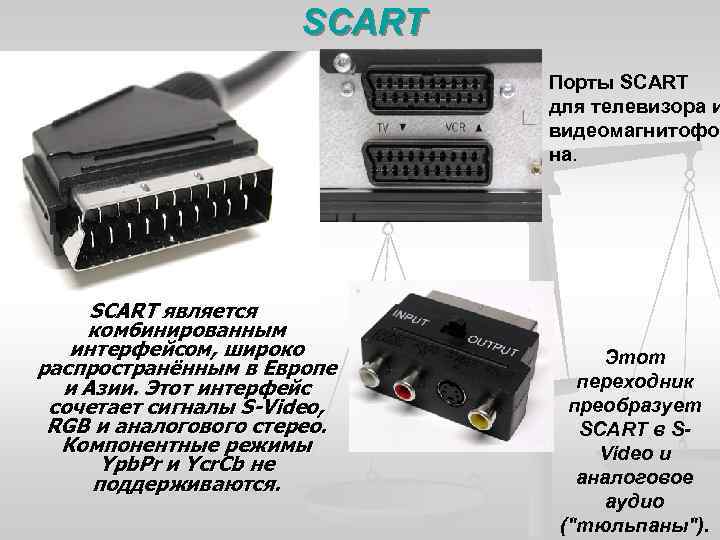

SCART Порты SCART для телевизора и видеомагнитофо на. SCART является комбинированным интерфейсом, широко распространённым в Европе и Азии. Этот интерфейс сочетает сигналы S-Video, RGB и аналогового стерео. Компонентные режимы Ypb. Pr и Ycr. Cb не поддерживаются. Этот переходник преобразует SCART в SVideo и аналоговое аудио ("тюльпаны").

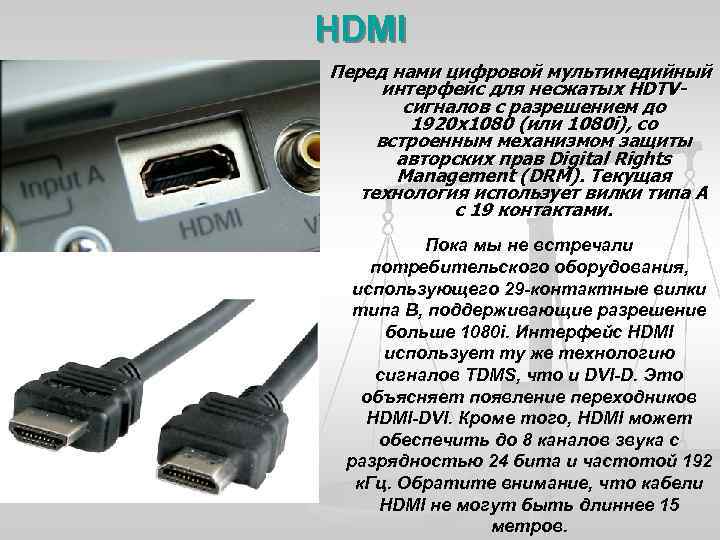

HDMI Перед нами цифровой мультимедийный интерфейс для несжатых HDTVсигналов с разрешением до 1920 x 1080 (или 1080 i), со встроенным механизмом защиты авторских прав Digital Rights Management (DRM). Текущая технология использует вилки типа A с 19 контактами. Пока мы не встречали потребительского оборудования, использующего 29 -контактные вилки типа B, поддерживающие разрешение больше 1080 i. Интерфейс HDMI использует ту же технологию сигналов TDMS, что и DVI-D. Это объясняет появление переходников HDMI-DVI. Кроме того, HDMI может обеспечить до 8 каналов звука с разрядностью 24 бита и частотой 192 к. Гц. Обратите внимание, что кабели HDMI не могут быть длиннее 15 метров.
Переходник HDMI(High Definition Multimedia Interface )/DVI.
Внутренние интерфейсы, расположенные в корпусе ПК Serial ATA (SATA) SATA является последовательным Четыре порта SATA на материнской плате. SATA является последовательным интерфейсом для подключения накопителей (сегодня это, в основном, жёсткие диски) и призван заменить старый параллельный интерфейс ATA. Стандарт Serial ATA первого поколения сегодня используется очень широко и обеспечивает максимальную скорость передачи данных 150 Мбит/с. Максимальная длина кабеля составляет 1 метр. SATA использует подключение "точка-точка", когда один конец кабеля SATA подсоединяется к материнской плате ПК, а второй - к жёсткому диску. Дополнительные устройства к этому кабелю не подключаются, в отличие от параллельного ATA, когда на каждый кабель можно "вешать" два привода. Так что накопители "master" и "slave" уходят в прошлое.
Многие SATA-кабели поставляются с колпачками, защищающими чувствительные контакты. Питание SATA в разных форматах. Так питаются жёсткие диски SATA. Кабели поставляются в различных цветах.

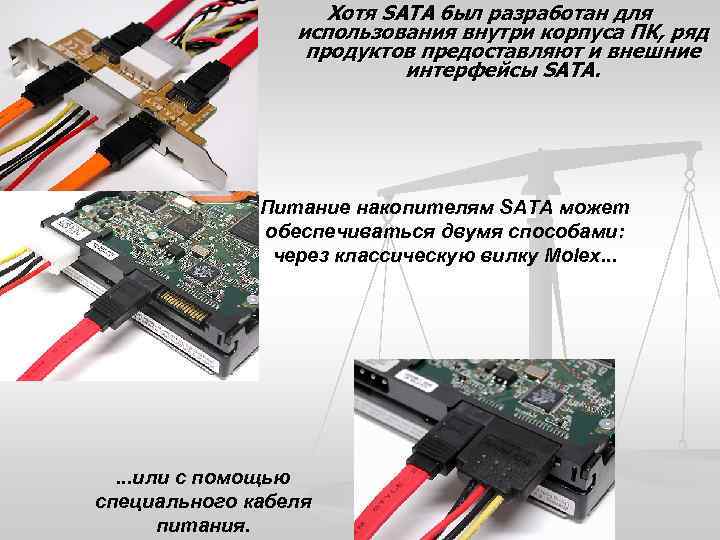

Хотя SATA был разработан для использования внутри корпуса ПК, ряд продуктов предоставляют и внешние интерфейсы SATA. Питание накопителям SATA может обеспечиваться двумя способами: через классическую вилку Molex. . . или с помощью специального кабеля питания.
ATA/133 (Parallel ATA, Ultra. DMA/133 или E-IDE) Параллельная шина передаёт данные с жёстких дисков и оптических накопителей (CD и DVD) и обратно. Она известна как параллельная ATA (Parallel ATA) и сегодня уступает место последовательной ATA (Serial ATA). Последняя версия использует 40 -контактный провод с 80 жилами (половина на "землю"). Каждый такой кабель позволяет подключать, максимум, два накопителя, когда один работает в режиме "master", а второй - в "slave". Обычно режим переключается с помощью небольшой перемычки на накопителе.
Ленточный шлейф IDE. Подключение DVDпривода: красная полоска на шлейфе должна всегда находиться рядом с разъёмом питания. Интерфейс ATA/133 для классического 3, 5" жёсткого диска (внизу) или 2, 5" версии (вверху). Если вы желаете подключить 2, 5" накопитель для ноутбуков к обычному настольному ПК, то можно использовать такой же переходник.
Предупреждение: в большинстве случаев подключить интерфейс неправильно невозможно из-за выступа с одной стороны, но у старых кабелей он может отсутствовать. Поэтому следуйте следующему правилу: конец шлейфа, маркированный цветной полоской (чаще всего красной), всегда должен совпадать с контактом номер 1 на материнской плате, а также должен быть ближе к разъёму питания привода CD/DVD. Чтобы предотвратить неправильное подключение, у многих кабелей и разъёмов отсутствует одна контактная ножка или контактное отверстие в середине. Один шлейф поддерживает подключение двух устройств: скажем, двух жёстких дисков или жёсткого диска в паре с DVD-приводом. Если к шлейфу подключены два устройства, то одно следует настроить как "master", а второе - как "slave". Для этого придётся воспользоваться перемычкой. Обычно она выставляется на ту или иную настройку. Если есть сомнения обратитесь к документации (или сайту производителя накопителя).

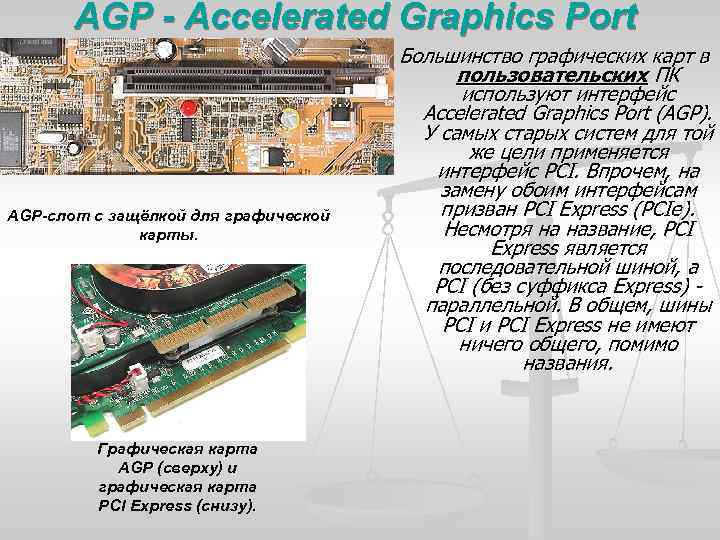

AGP - Accelerated Graphics Port AGP-слот с защёлкой для графической карты. Графическая карта AGP (сверху) и графическая карта PCI Express (снизу). Большинство графических карт в пользовательских ПК используют интерфейс Accelerated Graphics Port (AGP). У самых старых систем для той же цели применяется интерфейс PCI. Впрочем, на замену обоим интерфейсам призван PCI Express (PCIe). Несмотря на название, PCI Express является последовательной шиной, а PCI (без суффикса Express) параллельной. В общем, шины PCI и PCI Express не имеют ничего общего, помимо названия.

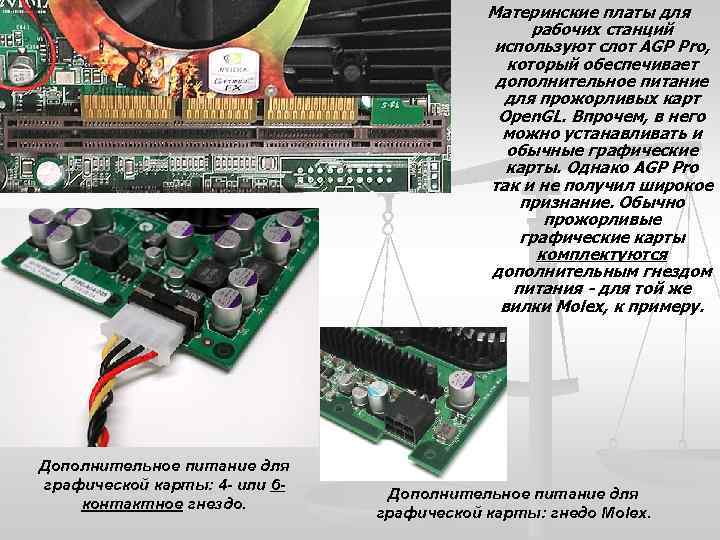

Материнские платы для рабочих станций используют слот AGP Pro, который обеспечивает дополнительное питание для прожорливых карт Open. GL. Впрочем, в него можно устанавливать и обычные графические карты. Однако AGP Pro так и не получил широкое признание. Обычно прожорливые графические карты комплектуются дополнительным гнездом питания - для той же вилки Molex, к примеру. Дополнительное питание для графической карты: 4 - или 6 контактное гнездо. Дополнительное питание для графической карты: гнедо Molex.
Стандарт AGP пережил несколько обновлений. Стандарт Пропускная способность AGP 1 x 256 Мбайт/с AGP 2 x 533 Мбайт/с AGP 4 x 1066 Мбайт/с AGP 8 x 2133 Мбайт/с Если вы любите копаться в "железе", то следует помнить о двух уровнях напряжения интерфейса. Стандарты AGP 1 X и 2 X работают на 3, 3 В, в то время как AGP 4 X и 8 X требуют всего 1, 5 В. Кроме того, существуют карты типа Universal AGP, которые подходят для разъёма любого типа. Чтобы предотвратить ошибочную установку карт, слоты AGP используют специальные выступы. А карты прорези. У верхней карты есть прорезь для AGP 3, 3 В. В середине: универсальная карта с двумя вырезами (один для AGP 3, 3 В, второй - для AGP 1, 5 В). Снизу показана карта с вырезом справа для AGP 1, 5 В.
PCI Express: последовательная шина Слоты расширения материнской платы: PCI Express x 16 линий (сверху) и 2 PCI Express x 1 линия (снизу). Два слота PCI Express для установки двух графических карт n. Vidia SLi. Между ними можно заметить маленький слот PCI Express x 1. PCI Express является последовательным интерфейсом, и его не следует путать с шинами PCI-X или PCI, которые используют параллельную передачу сигналов.

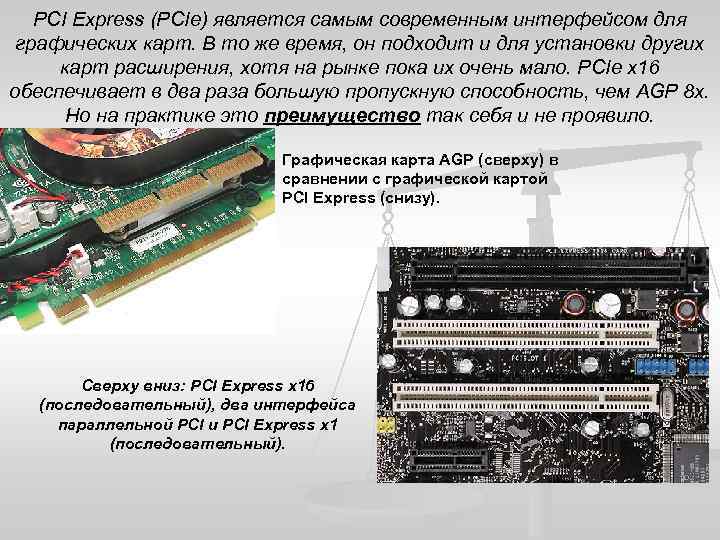

PCI Express (PCIe) является самым современным интерфейсом для графических карт. В то же время, он подходит и для установки других карт расширения, хотя на рынке пока их очень мало. PCIe x 16 обеспечивает в два раза большую пропускную способность, чем AGP 8 x. Но на практике это преимущество так себя и не проявило. Графическая карта AGP (сверху) в сравнении с графической картой PCI Express (снизу). Сверху вниз: PCI Express x 16 (последовательный), два интерфейса параллельной PCI и PCI Express x 1 (последовательный).
Число линий PCI Express Пропускная способность в одном направлении Суммарная пропускная способность 1 256 Мбайт/с 512 Мбайт/с 2 512 Мбайт/с 1 Гбайт/с 4 1 Гбайт/с 2 Гбайт/с 8 2 Гбайт/с 4 Гбайт/с 16 4 Гбайт/с 8 Гбайт/с
PCI и PCI-X: параллельные шины PCI является стандартной шиной для подключения периферийных устройств. Среди них можно отметить сетевые карты, модемы, звуковые карты и платы захвата видео. Среди материнских плат для широкого рынка больше всего распространена шина PCI стандарта 2. 1, работающая на частоте 33 МГц и имеющая ширину 32 бита. Она обладает пропускной способностью до 133 Мбит/с. Производители так широко и не приняли шины PCI 2. 3 с частотой до 66 МГц. Именно поэтому карт данного стандарта очень мало. Но некоторые материнские платы этот стандарт поддерживают.

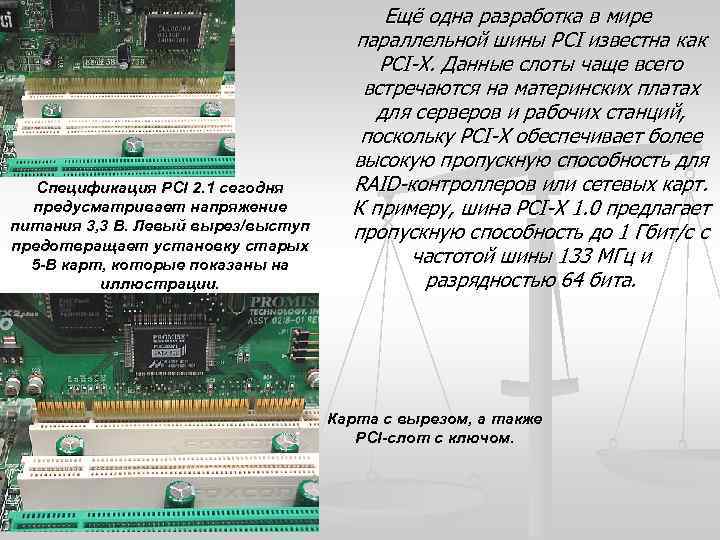

Спецификация PCI 2. 1 сегодня предусматривает напряжение питания 3, 3 В. Левый вырез/выступ предотвращает установку старых 5 -В карт, которые показаны на иллюстрации. Ещё одна разработка в мире параллельной шины PCI известна как PCI-X. Данные слоты чаще всего встречаются на материнских платах для серверов и рабочих станций, поскольку PCI-X обеспечивает более высокую пропускную способность для RAID-контроллеров или сетевых карт. К примеру, шина PCI-X 1. 0 предлагает пропускную способность до 1 Гбит/с с частотой шины 133 МГц и разрядностью 64 бита. Карта с вырезом, а также PCI-слот с ключом.

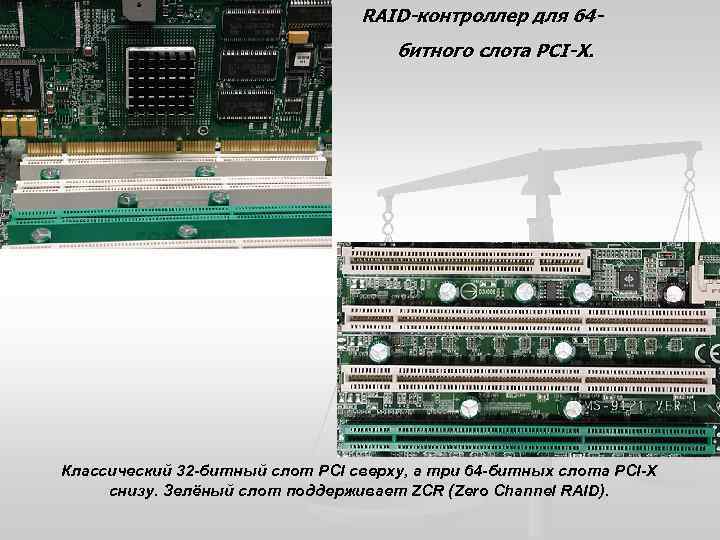

RAID-контроллер для 64 битного слота PCI-X. Классический 32 -битный слот PCI сверху, а три 64 -битных слота PCI-X снизу. Зелёный слот поддерживает ZCR (Zero Channel RAID).

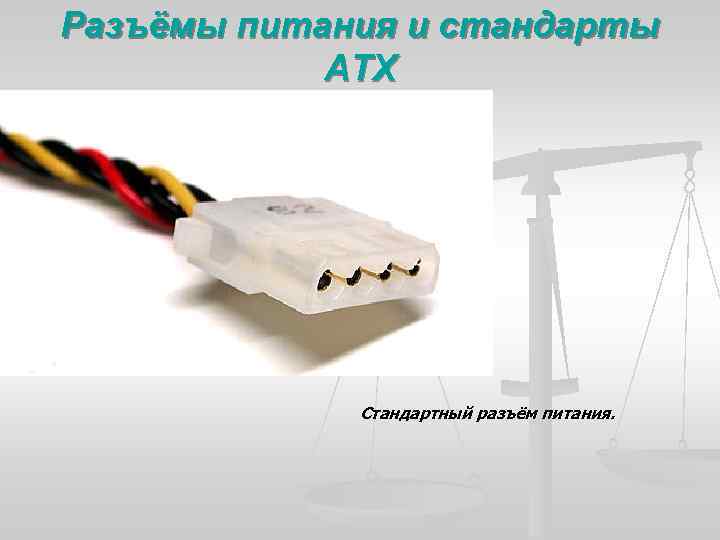

Разъёмы питания и стандарты ATX Стандартный разъём питания.

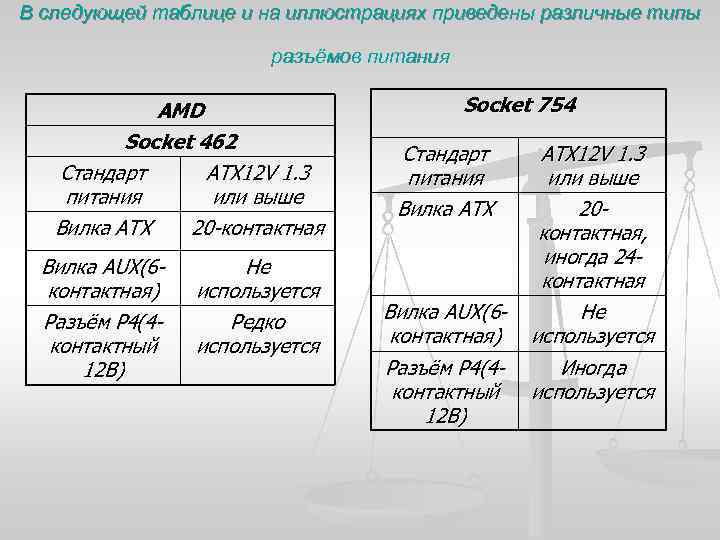

В следующей таблице и на иллюстрациях приведены различные типы разъёмов питания AMD Socket 462 Стандарт АТХ 12 V 1. 3 питания или выше Вилка АТХ 20 -контактная Вилка АUХ(6 контактная) Разъём Р 4(4 контактный 12 В) Не используется Редко используется Socket 754 Стандарт питания Вилка АТХ Вилка АUХ(6 контактная) Разъём Р 4(4 контактный 12 В) АТХ 12 V 1. 3 или выше 20 контактная, иногда 24 контактная Не используется Иногда используется

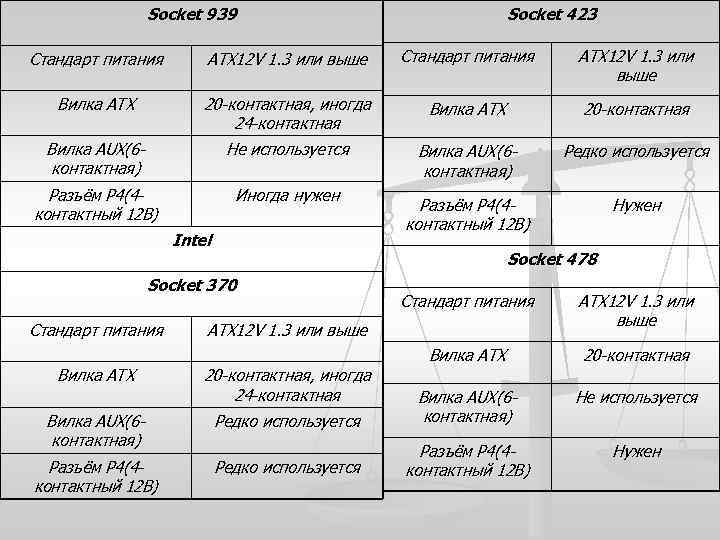

Socket 939 Socket 423 Стандарт питания АТХ 12 V 1. 3 или выше Вилка АТХ 20 -контактная, иногда 24 -контактная Вилка АТХ 20 -контактная Вилка АUХ(6 контактная) Не используется Вилка АUХ(6 контактная) Редко используется Разъём Р 4(4 контактный 12 В) Иногда нужен Разъём Р 4(4 контактный 12 В) Нужен Intel Socket 478 Socket 370 Стандарт питания Вилка АТХ Стандарт питания АТХ 12 V 1. 3 или выше Вилка АТХ 20 -контактная Не используется Нужен АТХ 12 V 1. 3 или выше 20 -контактная, иногда 24 -контактная Вилка АUХ(6 контактная) Редко используется Вилка АUХ(6 контактная) Разъём Р 4(4 контактный 12 В) Редко используется Разъём Р 4(4 контактный 12 В)

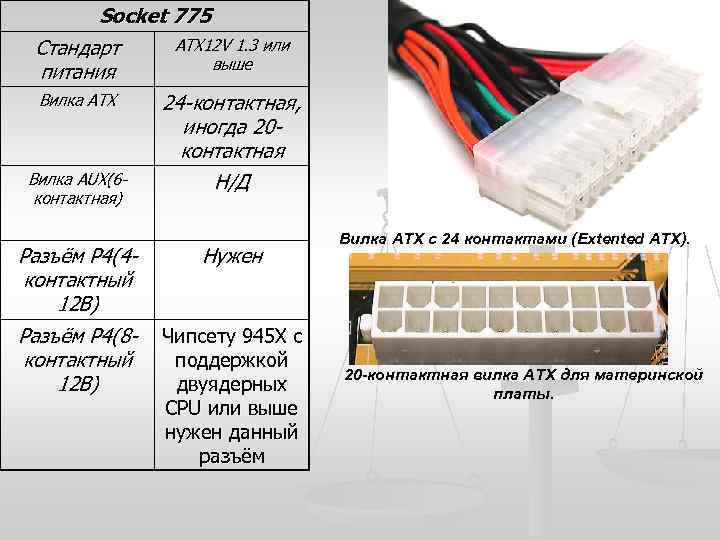

Socket 775 АТХ 12 V 1. 3 или Стандарт выше питания Вилка АТХ 24 -контактная, иногда 20 контактная Вилка АUХ(6 Н/Д контактная) Разъём Р 4(4 контактный 12 В) Разъём Р 4(8 контактный 12 В) Нужен Чипсету 945 X с поддержкой двуядерных CPU или выше нужен данный разъём Вилка ATX с 24 контактами (Extented ATX). 20 -контактная вилка ATX для материнской платы.

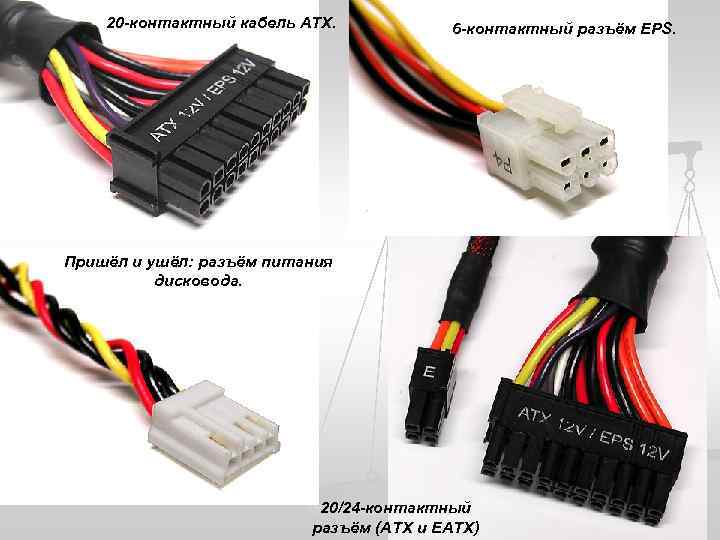

20 -контактный кабель ATX. 6 -контактный разъём EPS. Пришёл и ушёл: разъём питания дисковода. 20/24 -контактный разъём (ATX и EATX)

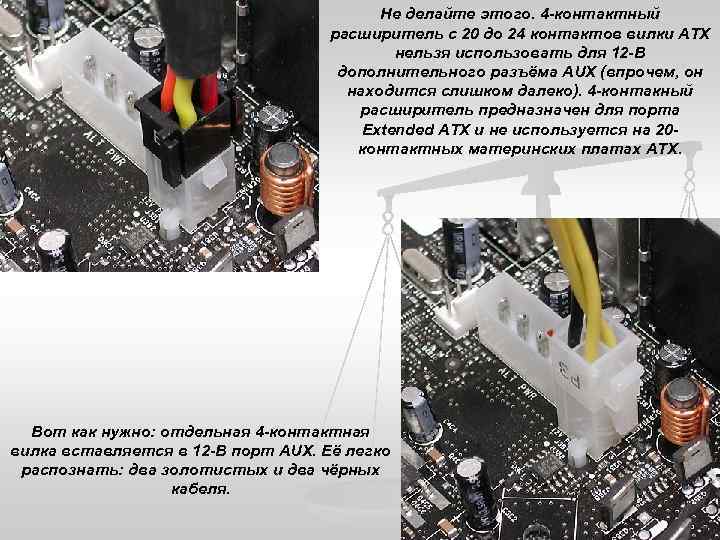

Не делайте этого. 4 -контактный расширитель с 20 до 24 контактов вилки ATX нельзя использовать для 12 -В дополнительного разъёма AUX (впрочем, он находится слишком далеко). 4 -контакный расширитель предназначен для порта Extended ATX и не используется на 20 контактных материнских платах ATX. Вот как нужно: отдельная 4 -контактная вилка вставляется в 12 -В порт AUX. Её легко распознать: два золотистых и два чёрных кабеля.

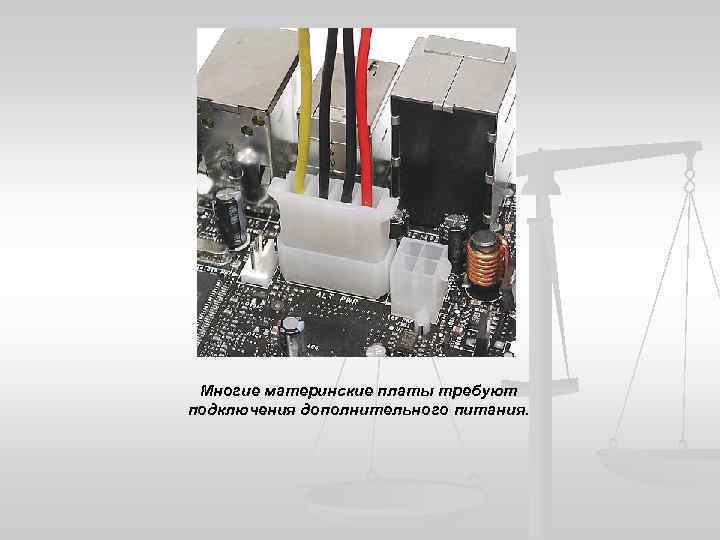

Многие материнские платы требуют подключения дополнительного питания.
