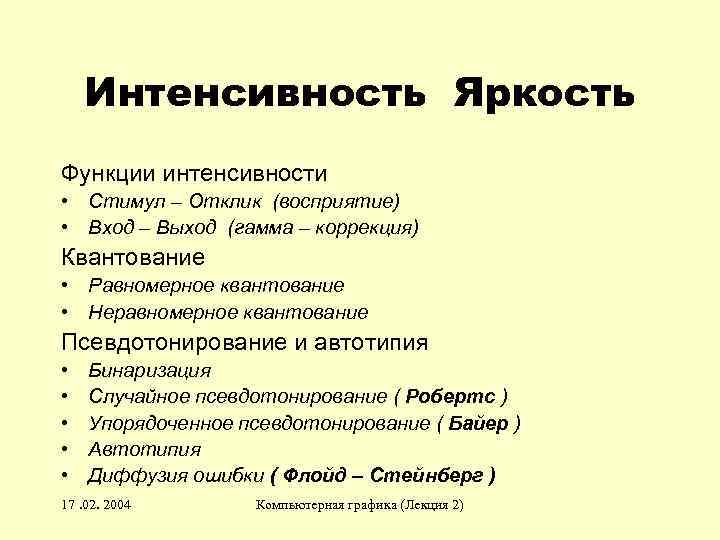

Интенсивность Яркость Функции интенсивности • Стимул – Отклик (восприятие) • Вход – Выход (гамма Интенсивность Яркость Функции интенсивности • Стимул – Отклик (восприятие) • Вход – Выход (гамма – коррекция) Квантование • Равномерное квантование • Неравномерное квантование Псевдотонирование и автотипия • • • Бинаризация Случайное псевдотонирование ( Робертс ) Упорядоченное псевдотонирование ( Байер ) Автотипия Диффузия ошибки ( Флойд – Стейнберг ) 17. 02. 2004 Компьютерная графика (Лекция 2)

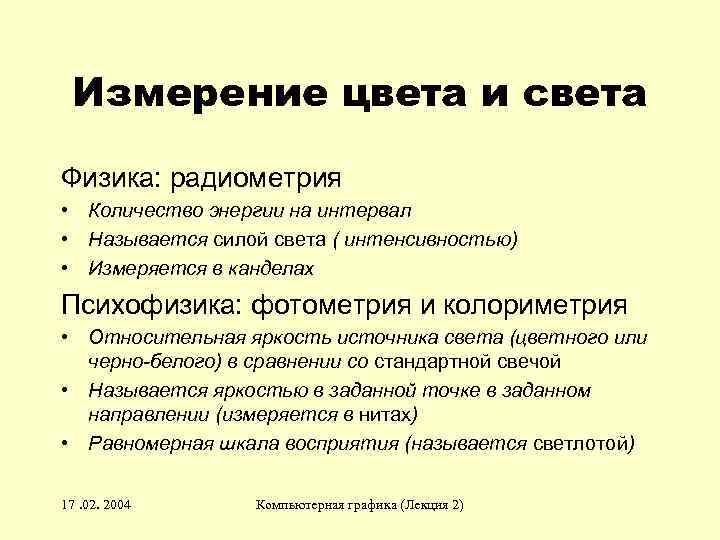

Измерение цвета и света Физика: радиометрия • Количество энергии на интервал • Называется силой Измерение цвета и света Физика: радиометрия • Количество энергии на интервал • Называется силой света ( интенсивностью) • Измеряется в канделах Психофизика: фотометрия и колориметрия • Относительная яркость источника света (цветного или черно-белого) в сравнении со стандартной свечой • Называется яркостью в заданной точке в заданном направлении (измеряется в нитах) • Равномерная шкала восприятия (называется светлотой) 17. 02. 2004 Компьютерная графика (Лекция 2)

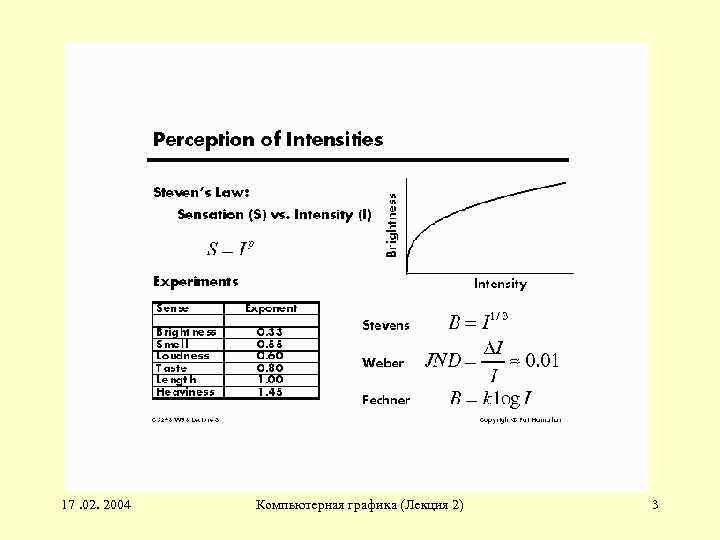

17. 02. 2004 Компьютерная графика (Лекция 2) 3 17. 02. 2004 Компьютерная графика (Лекция 2) 3

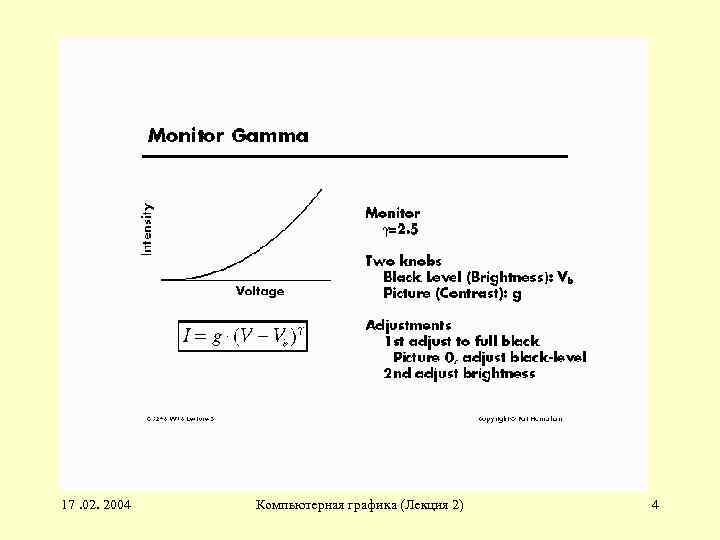

17. 02. 2004 Компьютерная графика (Лекция 2) 4 17. 02. 2004 Компьютерная графика (Лекция 2) 4

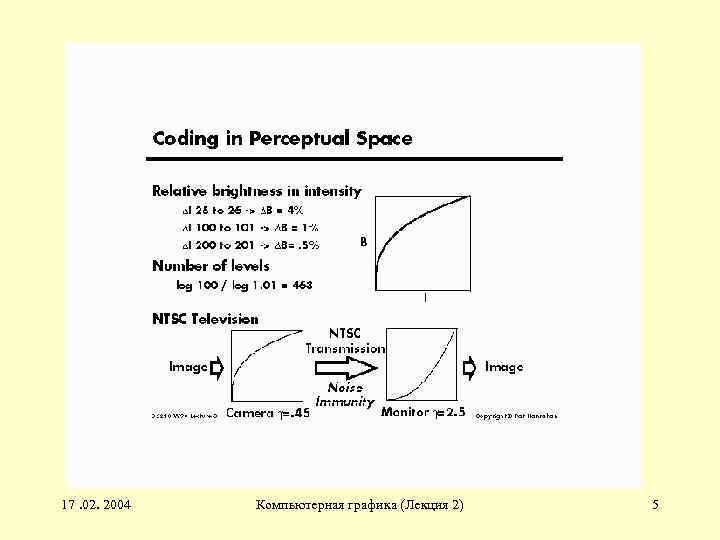

17. 02. 2004 Компьютерная графика (Лекция 2) 5 17. 02. 2004 Компьютерная графика (Лекция 2) 5

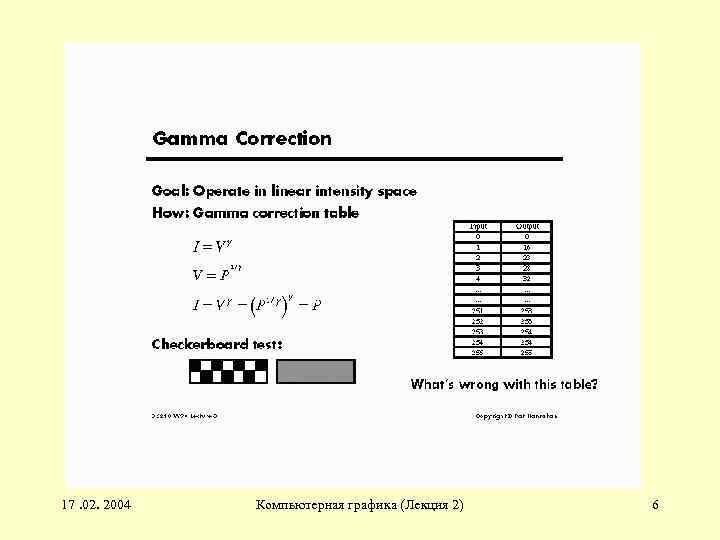

17. 02. 2004 Компьютерная графика (Лекция 2) 6 17. 02. 2004 Компьютерная графика (Лекция 2) 6

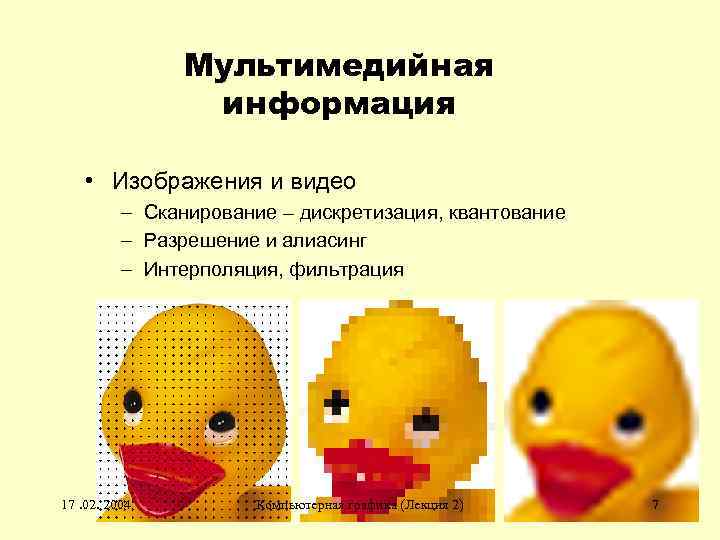

Мультимедийная информация • Изображения и видео – Сканирование – дискретизация, квантование – Разрешение и Мультимедийная информация • Изображения и видео – Сканирование – дискретизация, квантование – Разрешение и алиасинг – Интерполяция, фильтрация 17. 02. 2004 Компьютерная графика (Лекция 2) 7

Мультимедийная информация • Звук – Запись и оцифровка – Частота и разрядность дискретизации – Мультимедийная информация • Звук – Запись и оцифровка – Частота и разрядность дискретизации – Артефакты оцифровки 17. 02. 2004 Компьютерная графика (Лекция 2) 8

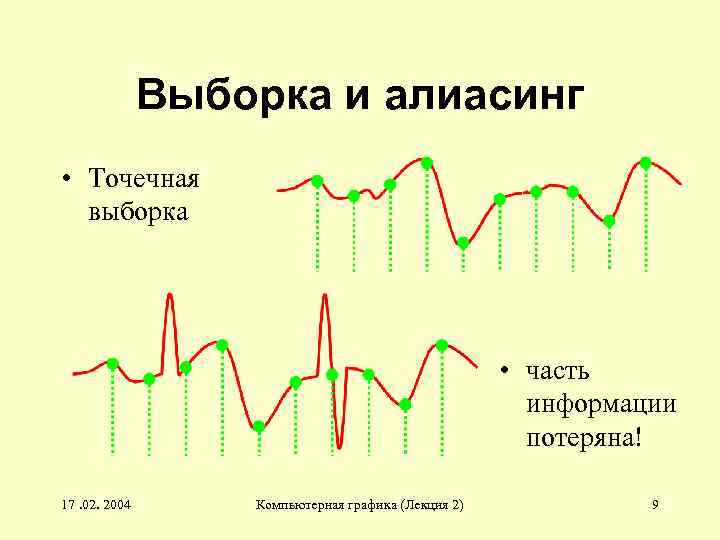

Выборка и алиасинг • Точечная выборка • часть информации потеряна! 17. 02. 2004 Компьютерная Выборка и алиасинг • Точечная выборка • часть информации потеряна! 17. 02. 2004 Компьютерная графика (Лекция 2) 9

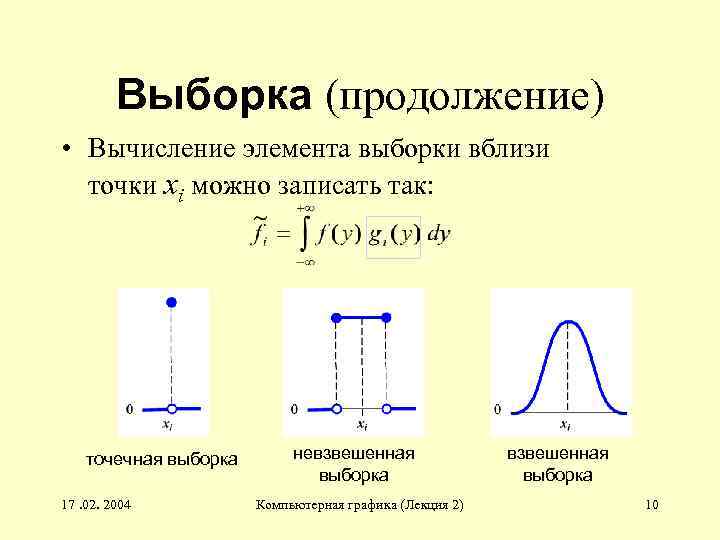

Выборка (продолжение) • Вычисление элемента выборки вблизи точки xi можно записать так: точечная выборка Выборка (продолжение) • Вычисление элемента выборки вблизи точки xi можно записать так: точечная выборка 17. 02. 2004 невзвешенная выборка Компьютерная графика (Лекция 2) взвешенная выборка 10

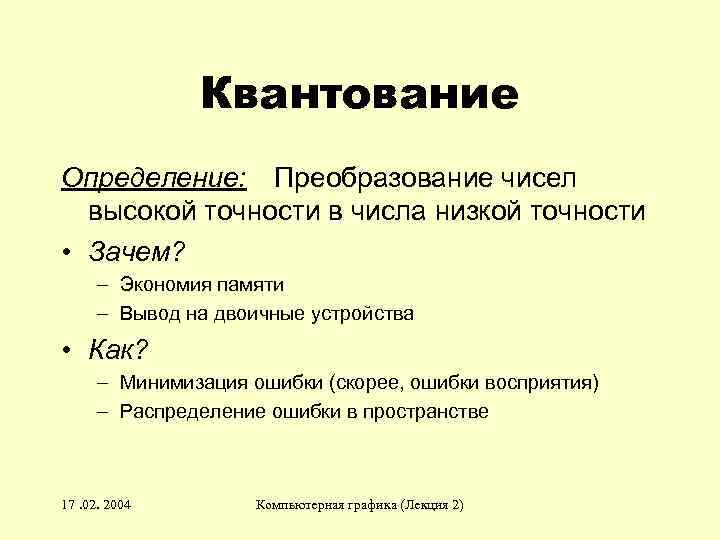

Квантование Определение: Преобразование чисел высокой точности в числа низкой точности • Зачем? – Экономия Квантование Определение: Преобразование чисел высокой точности в числа низкой точности • Зачем? – Экономия памяти – Вывод на двоичные устройства • Как? – Минимизация ошибки (скорее, ошибки восприятия) – Распределение ошибки в пространстве 17. 02. 2004 Компьютерная графика (Лекция 2)

Дискретизация и квантование звуковой волны 17. 02. 2004 Компьютерная графика (Лекция 2) 12 Дискретизация и квантование звуковой волны 17. 02. 2004 Компьютерная графика (Лекция 2) 12

17. 02. 2004 Компьютерная графика (Лекция 2) 13 17. 02. 2004 Компьютерная графика (Лекция 2) 13

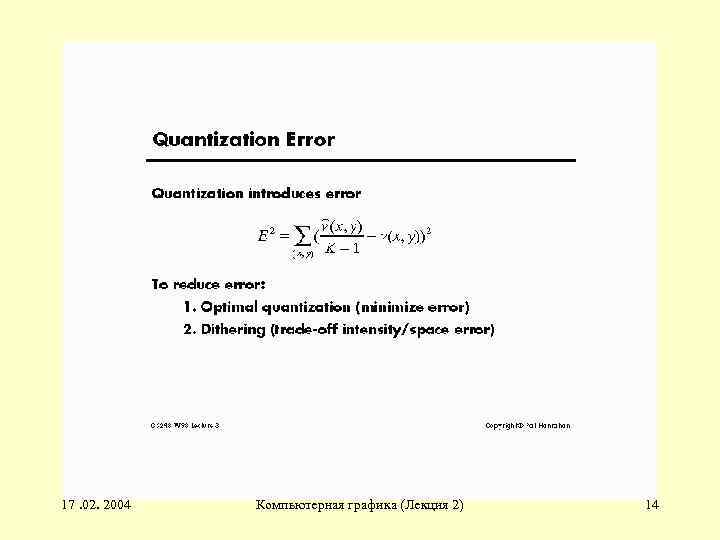

17. 02. 2004 Компьютерная графика (Лекция 2) 14 17. 02. 2004 Компьютерная графика (Лекция 2) 14

Дискретное квантование 17. 02. 2004 Компьютерная графика (Лекция 2) 15 Дискретное квантование 17. 02. 2004 Компьютерная графика (Лекция 2) 15

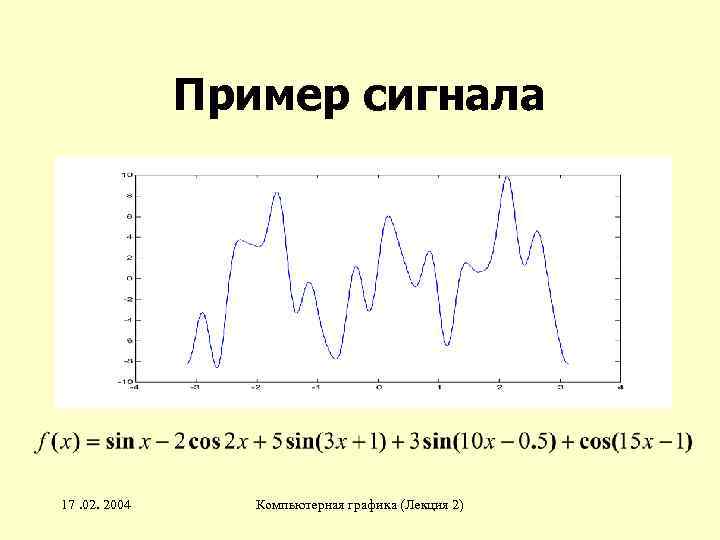

Пример сигнала 17. 02. 2004 Компьютерная графика (Лекция 2) Пример сигнала 17. 02. 2004 Компьютерная графика (Лекция 2)

Преобразование Фурье • Преобразование Фурье (образ Фурье): • Обратное преобразование Фурье: 17. 02. 2004 Преобразование Фурье • Преобразование Фурье (образ Фурье): • Обратное преобразование Фурье: 17. 02. 2004 Компьютерная графика (Лекция 2) 17

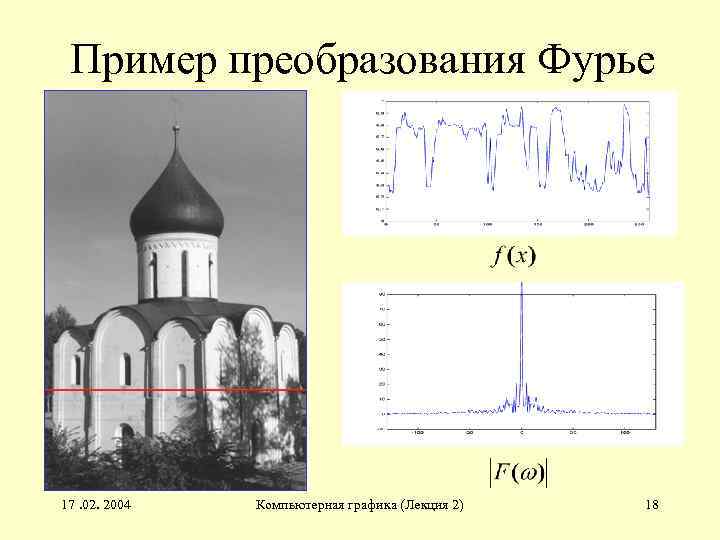

Пример преобразования Фурье 17. 02. 2004 Компьютерная графика (Лекция 2) 18 Пример преобразования Фурье 17. 02. 2004 Компьютерная графика (Лекция 2) 18

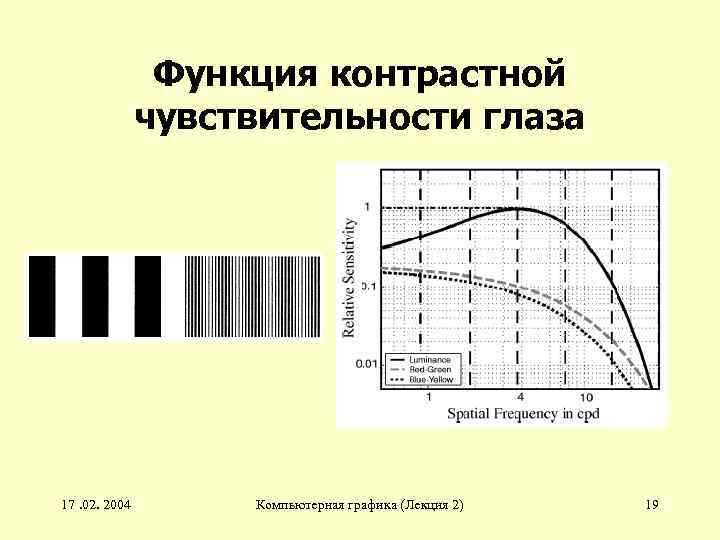

Функция контрастной чувствительности глаза 17. 02. 2004 Компьютерная графика (Лекция 2) 19 Функция контрастной чувствительности глаза 17. 02. 2004 Компьютерная графика (Лекция 2) 19

17. 02. 2004 Компьютерная графика (Лекция 2) 20 17. 02. 2004 Компьютерная графика (Лекция 2) 20

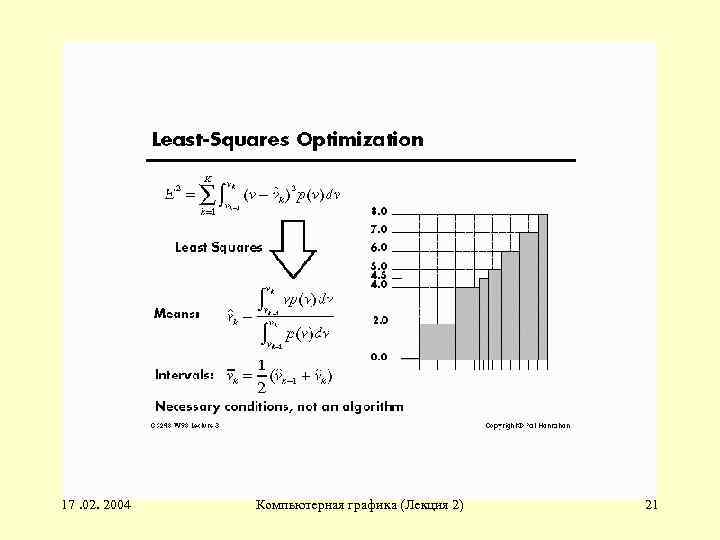

17. 02. 2004 Компьютерная графика (Лекция 2) 21 17. 02. 2004 Компьютерная графика (Лекция 2) 21

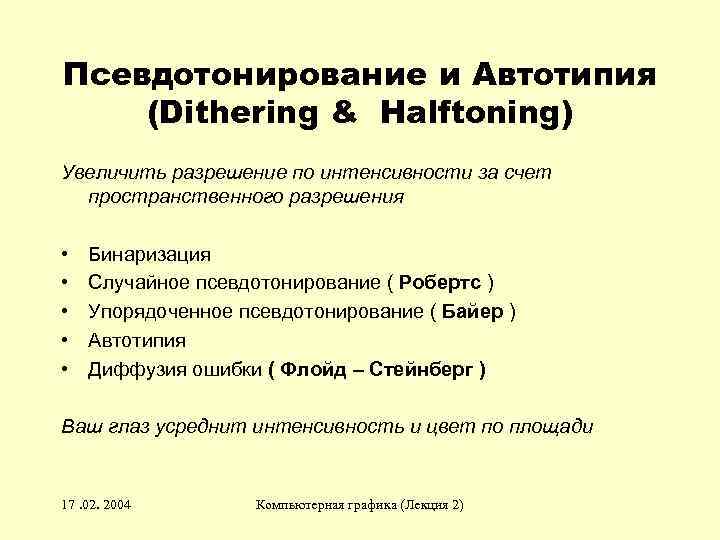

Псевдотонирование и Автотипия (Dithering & Halftoning) Увеличить разрешение по интенсивности за счет пространственного разрешения Псевдотонирование и Автотипия (Dithering & Halftoning) Увеличить разрешение по интенсивности за счет пространственного разрешения • • • Бинаризация Случайное псевдотонирование ( Робертс ) Упорядоченное псевдотонирование ( Байер ) Автотипия Диффузия ошибки ( Флойд – Стейнберг ) Ваш глаз усреднит интенсивность и цвет по площади 17. 02. 2004 Компьютерная графика (Лекция 2)

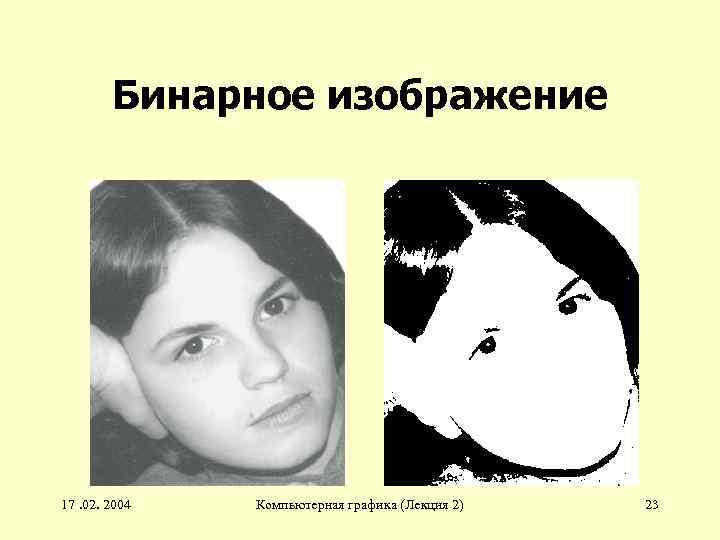

Бинарное изображение 17. 02. 2004 Компьютерная графика (Лекция 2) 23 Бинарное изображение 17. 02. 2004 Компьютерная графика (Лекция 2) 23

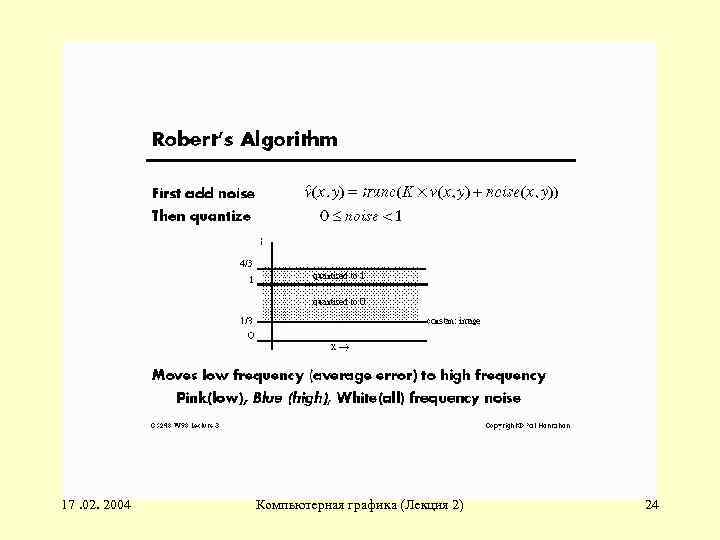

17. 02. 2004 Компьютерная графика (Лекция 2) 24 17. 02. 2004 Компьютерная графика (Лекция 2) 24

Случайное псевдотонирование 17. 02. 2004 Компьютерная графика (Лекция 2) 25 Случайное псевдотонирование 17. 02. 2004 Компьютерная графика (Лекция 2) 25

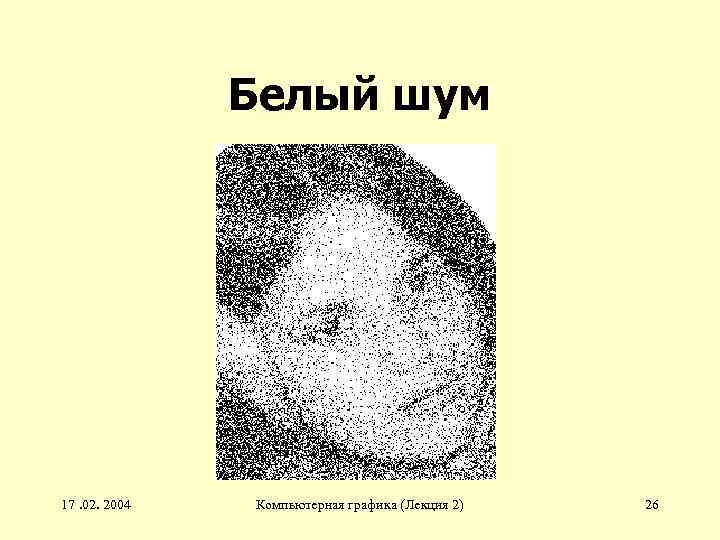

Белый шум 17. 02. 2004 Компьютерная графика (Лекция 2) 26 Белый шум 17. 02. 2004 Компьютерная графика (Лекция 2) 26

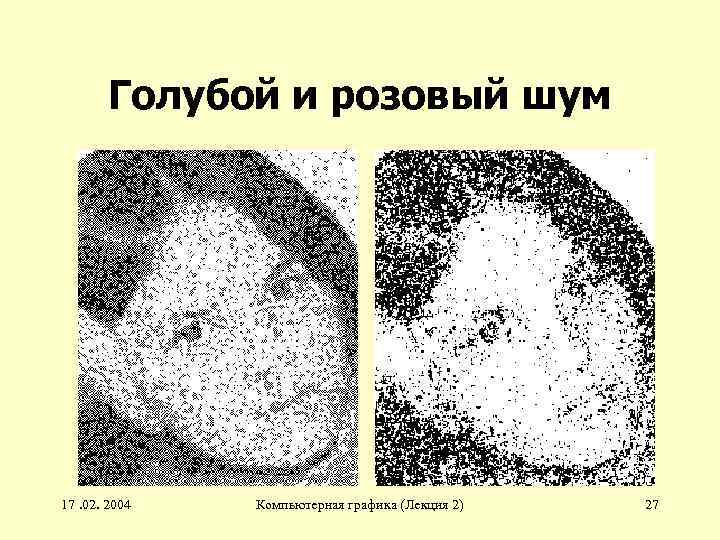

Голубой и розовый шум 17. 02. 2004 Компьютерная графика (Лекция 2) 27 Голубой и розовый шум 17. 02. 2004 Компьютерная графика (Лекция 2) 27

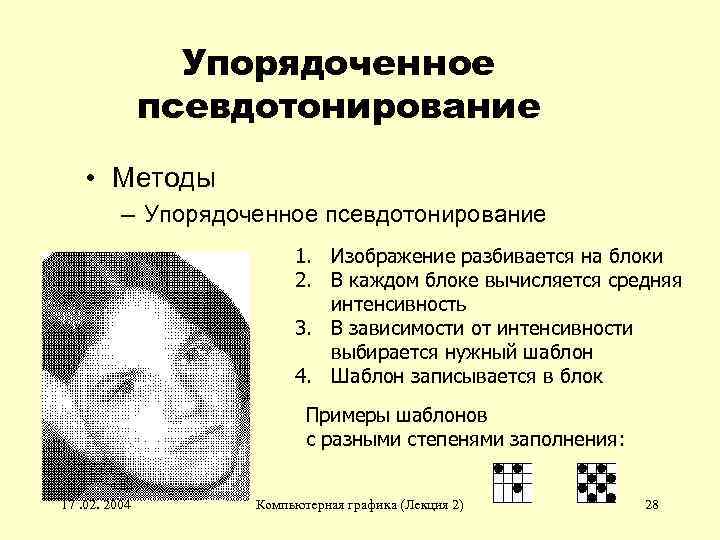

Упорядоченное псевдотонирование • Методы – Упорядоченное псевдотонирование 1. Изображение разбивается на блоки 2. В Упорядоченное псевдотонирование • Методы – Упорядоченное псевдотонирование 1. Изображение разбивается на блоки 2. В каждом блоке вычисляется средняя интенсивность 3. В зависимости от интенсивности выбирается нужный шаблон 4. Шаблон записывается в блок Примеры шаблонов с разными степенями заполнения: 17. 02. 2004 Компьютерная графика (Лекция 2) 28

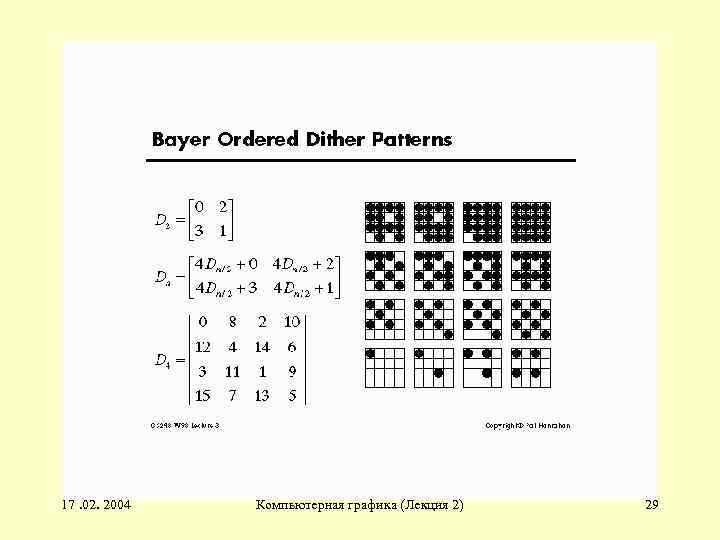

17. 02. 2004 Компьютерная графика (Лекция 2) 29 17. 02. 2004 Компьютерная графика (Лекция 2) 29

Упорядоченное псевдотонирование 17. 02. 2004 Компьютерная графика (Лекция 2) 30 Упорядоченное псевдотонирование 17. 02. 2004 Компьютерная графика (Лекция 2) 30

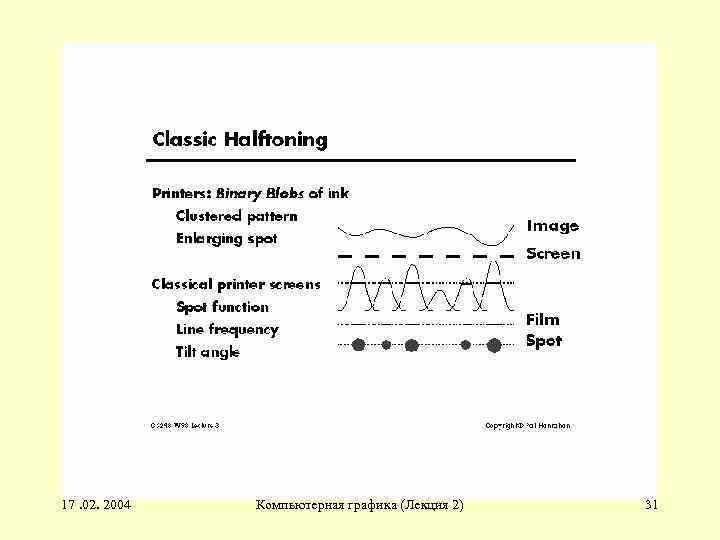

17. 02. 2004 Компьютерная графика (Лекция 2) 31 17. 02. 2004 Компьютерная графика (Лекция 2) 31

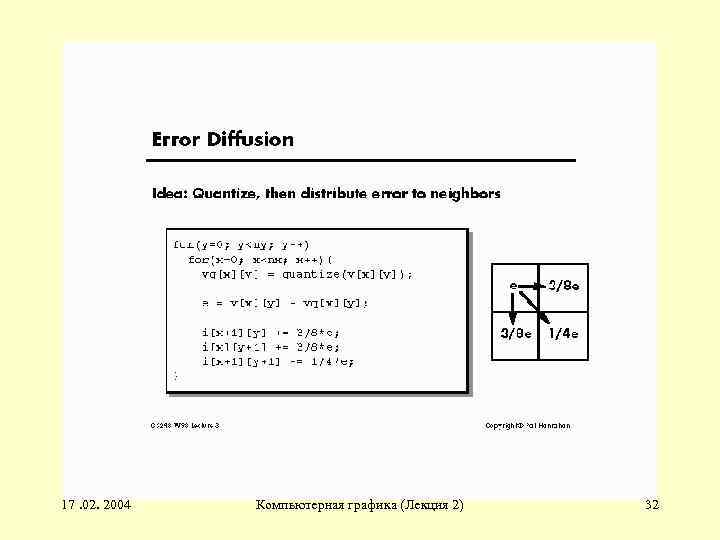

17. 02. 2004 Компьютерная графика (Лекция 2) 32 17. 02. 2004 Компьютерная графика (Лекция 2) 32

Диффузия ошибки for (i=0; i<Height; i++) for (j=0; j<Width; j++) { Dest[i][j] = quantize(Src[i][j]); Диффузия ошибки for (i=0; i

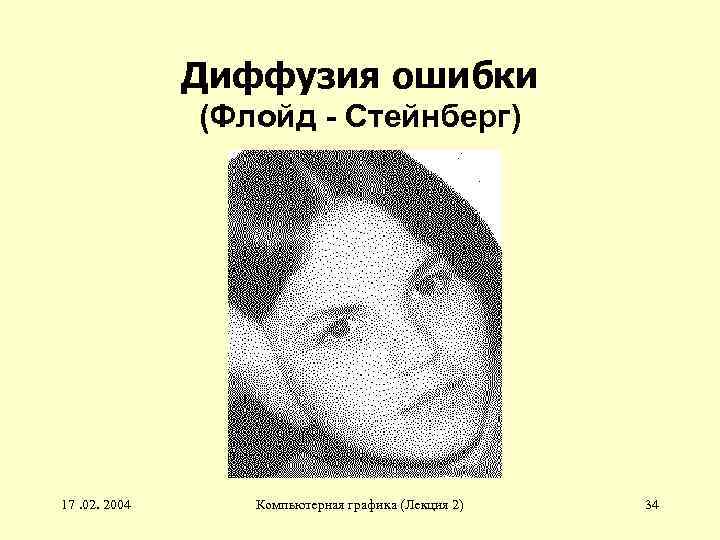

Диффузия ошибки (Флойд - Стейнберг) 17. 02. 2004 Компьютерная графика (Лекция 2) 34 Диффузия ошибки (Флойд - Стейнберг) 17. 02. 2004 Компьютерная графика (Лекция 2) 34

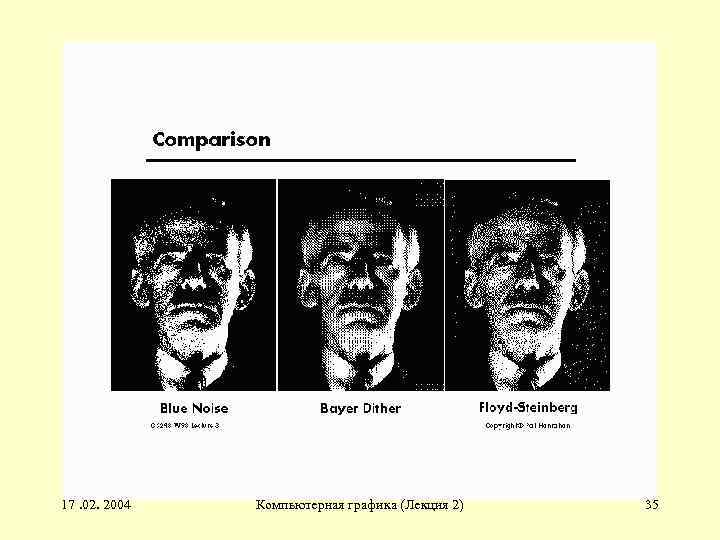

17. 02. 2004 Компьютерная графика (Лекция 2) 35 17. 02. 2004 Компьютерная графика (Лекция 2) 35
