Интеллектуальная система управления шлифованием 4 6 2 1

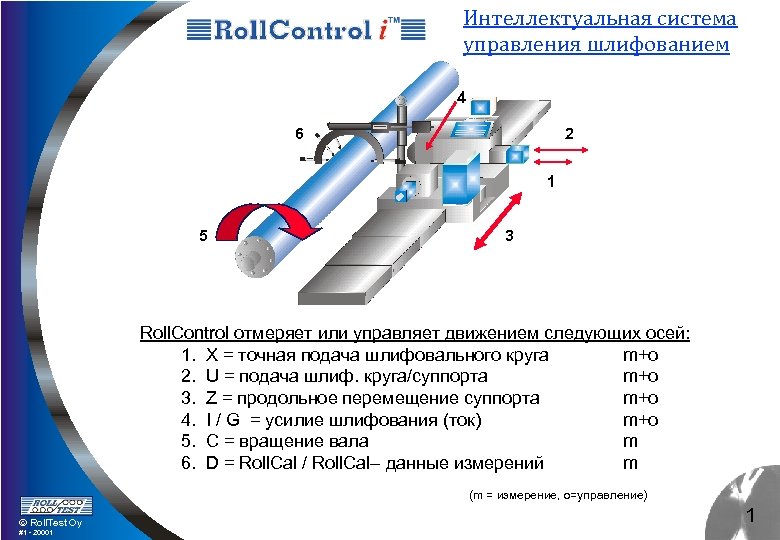

Интеллектуальная система управления шлифованием 4 6 2 1 5 3 Roll. Control отмеряет или управляет движением следующих осей: 1. X = точная подача шлифовального круга m+o 2. U = подача шлиф. круга/суппорта m+o 3. Z = продольное перемещение суппорта m+o 4. I / G = усилие шлифования (ток) m+o 5. C = вращение вала m 6. D = Roll. Cal / Roll. Cal– данные измерений m (m = измерение, o=управление) Roll. Test Oy #1 - 20001 1

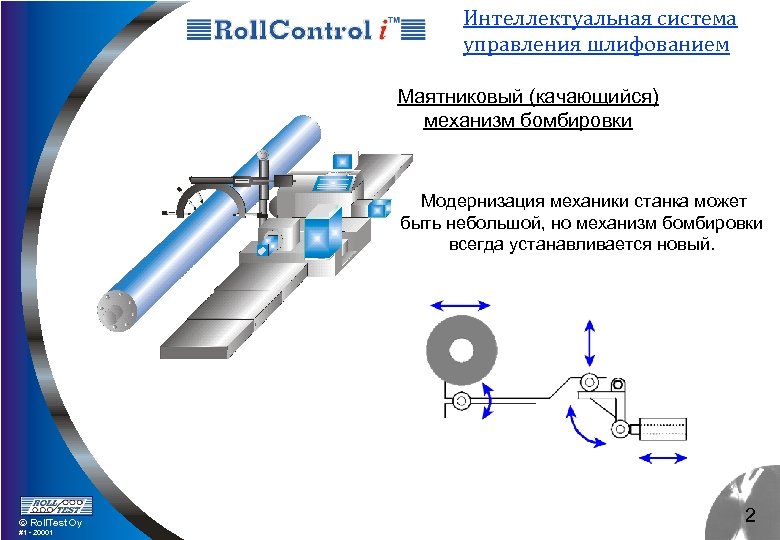

Интеллектуальная система управления шлифованием Маятниковый (качающийся) механизм бомбировки Модернизация механики станка может быть небольшой, но механизм бомбировки всегда устанавливается новый. Roll. Test Oy #1 - 20001 2

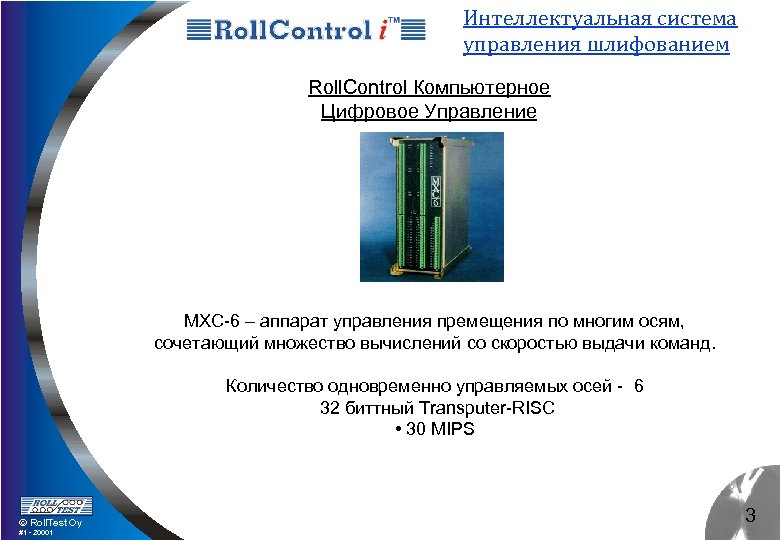

Интеллектуальная система управления шлифованием Roll. Control Компьютерное Цифровое Управление MXC-6 – аппарат управления премещения по многим осям, сочетающий множество вычислений со скоростью выдачи команд. Количество одновременно управляемых осей - 6 32 биттный Transputer-RISC • 30 MIPS Roll. Test Oy #1 - 20001 3

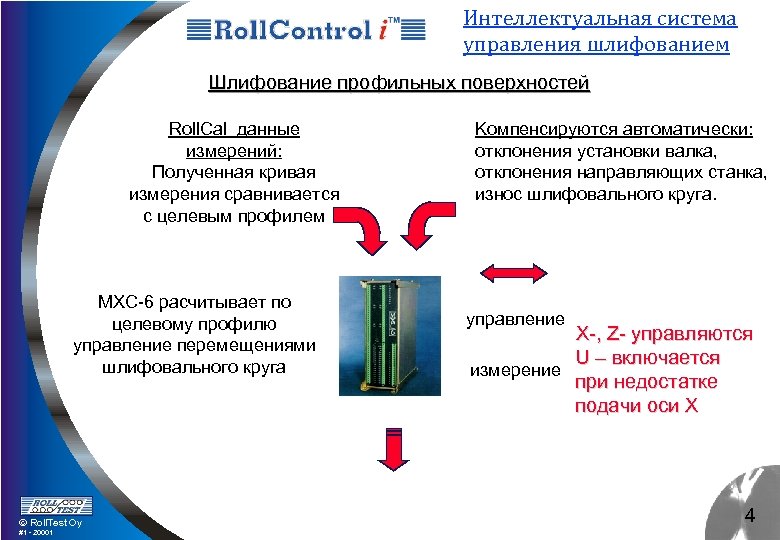

Интеллектуальная система управления шлифованием Шлифование профильных поверхностей Roll. Cal данные измерений: Полученная кривая измерения сравнивается с целевым профилем MXC-6 расчитывает по целевому профилю управление перемещениями шлифовального круга Roll. Test Oy #1 - 20001 Koмпенсируются автоматически: отклонения установки валка, отклонения направляющих станка, износ шлифовального круга. управление X-, Z- управляются U – включается измерение при недостатке подачи оси Х 4

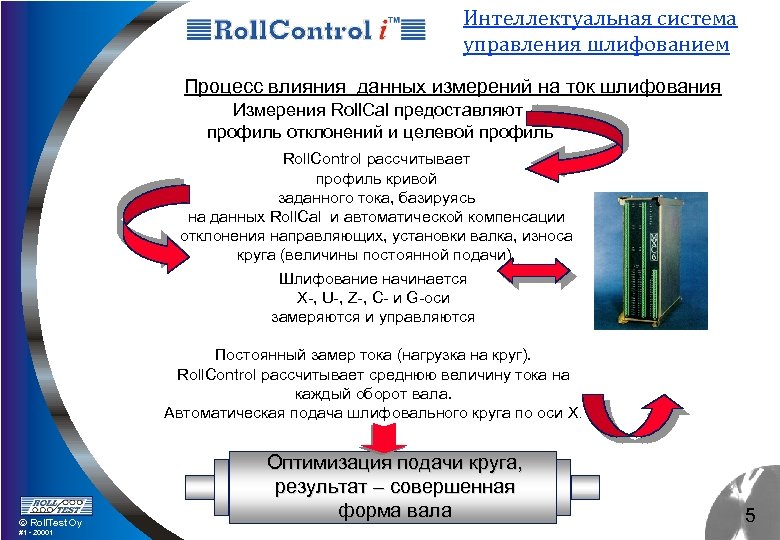

Интеллектуальная система управления шлифованием Процесс влияния данных измерений на ток шлифования Измерения Roll. Cal предоставляют профиль отклонений и целевой профиль Roll. Control рассчитывает профиль кривой заданного тока, базируясь на данных Roll. Cal и автоматической компенсации отклонения направляющих, установки валка, износа круга (величины постоянной подачи), Шлифование начинается X-, U-, Z-, C- и G-оси замеряются и управляются Постоянный замер тока (нагрузка на круг). Roll. Control рассчитывает среднюю величину тока на каждый оборот вала. Автоматическая подача шлифовального круга по оси Х. Roll. Test Oy #1 - 20001 Оптимизация подачи круга, результат – совершенная форма вала 5

Интеллектуальная система управления шлифованием Данные замеров отклонений профиля валка, направляющих станка, установки валка трансформируются в профиль тока шлифования Полученные замеры отклонений профиля передаются КЦУ Roll. Test Oy #1 - 20001 Постоянный замер тока нагрузки при шлифовании. Расчет и сравнение среднего значения на каждый оборот вала для пол. 6

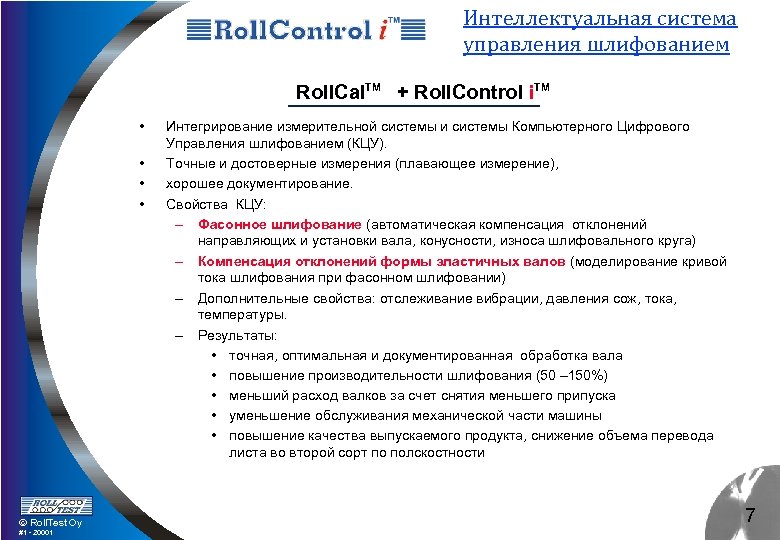

Интеллектуальная система управления шлифованием Roll. Cal. TM + Roll. Control i. TM • • Roll. Test Oy #1 - 20001 Интегрирование измерительной системы и системы Компьютерного Цифрового Управления шлифованием (КЦУ). Точные и достоверные измерения (плавающее измерение), хорошее документирование. Свойства КЦУ: – Фасонное шлифование (автоматическая компенсация отклонений направляющих и установки вала, конусности, износа шлифовального круга) – Компенсация отклонений формы эластичных валов (моделирование кривой тока шлифования при фасонном шлифовании) – Дополнительные свойства: отслеживание вибрации, давления сож, тока, температуры. – Результаты: • точная, оптимальная и документированная обработка вала • повышение производительности шлифования (50 – 150%) • меньший расход валков за счет снятия меньшего припуска • уменьшение обслуживания механической части машины • повышение качества выпускаемого продукта, снижение объема перевода листа во второй сорт по полскостности 7

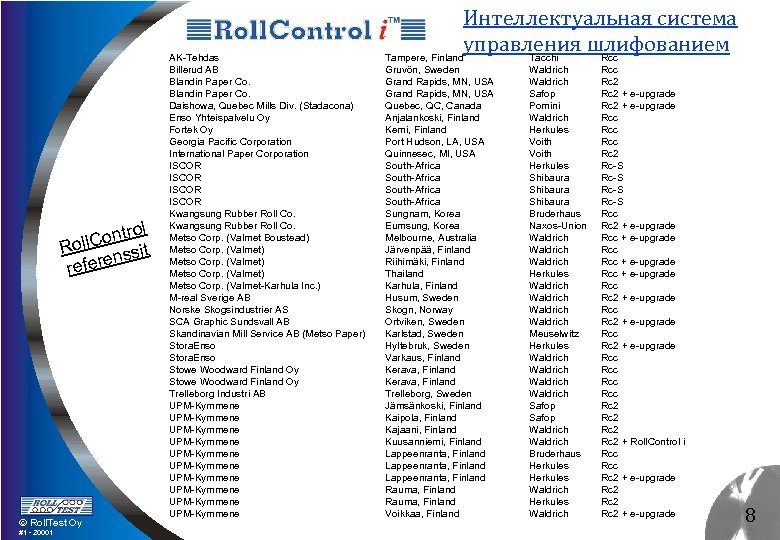

rol l. Cont it Rol ss feren re Roll. Test Oy #1 - 20001 AK-Tehdas Billerud AB Blandin Paper Co. Daishowa, Quebec Mills Div. (Stadacona) Enso Yhteispalvelu Oy Fortek Oy Georgia Pacific Corporation International Paper Corporation ISCOR Kwangsung Rubber Roll Co. Metso Corp. (Valmet Boustead) Metso Corp. (Valmet) Metso Corp. (Valmet-Karhula Inc. ) M-real Sverige AB Norske Skogsindustrier AS SCA Graphic Sundsvall AB Skandinavian Mill Service AB (Metso Paper) Stora. Enso Stowe Woodward Finland Oy Trelleborg Industri AB UPM-Kymmene UPM-Kymmene UPM-Kymmene Интеллектуальная система управления шлифованием Tampere, Finland Tacchi Rcc Gruvön, Sweden Grand Rapids, MN, USA Quebec, QC, Canada Anjalankoski, Finland Kemi, Finland Port Hudson, LA, USA Quinnesec, MI, USA South-Africa Sungnam, Korea Eumsung, Korea Melbourne, Australia Järvenpää, Finland Riihimäki, Finland Thailand Karhula, Finland Husum, Sweden Skogn, Norway Ortviken, Sweden Karlstad, Sweden Hyltebruk, Sweden Varkaus, Finland Kerava, Finland Trelleborg, Sweden Jämsänkoski, Finland Kaipola, Finland Kajaani, Finland Kuusanniemi, Finland Lappeenranta, Finland Rauma, Finland Voikkaa, Finland Waldrich Safop Pomini Waldrich Herkules Voith Herkules Shibaura Bruderhaus Naxos-Union Waldrich Herkules Waldrich Meuselwitz Herkules Waldrich Safop Waldrich Bruderhaus Herkules Waldrich Rcc Rc 2 + e-upgrade Rcc Rcc Rc 2 Rc-S Rcc Rc 2 + e-upgrade Rcc Rcc + e-upgrade Rcc Rc 2 + e-upgrade Rcc Rcc Rc 2 + Roll. Control i Rcc Rc 2 + e-upgrade Rc 2 + e-upgrade 8
