Интегрированные системы безопасности Основные компоненты системы и их практическая реализация
Комплексные системы безопасности Безопасность предприятий и организаций - это комплекс организационных, оперативных, режимных, инженерно-технических, пожарнопрофилактических мероприятий и действий физических лиц (сотрудников охраны, администрации, органов внутренних дел, ФСБ РФ), направленных на предотвращение ущерба интересам предприятия или организации и его персоналу за счет хищения материальнотехнических и финансовых средств, уничтожения имущества и ценностей, разглашения, утраты, утечки и уничтожения информации, нарушения работы технических средств, обеспечивающих производственную деятельность.
Комплексные системы безопасности Классификация систем безопасности По назначению система физической защиты (охранной безопасности) системы защиты объекта при чрезвычайной ситуации системы информационной безопасности к системам физической защиты можно отнести следующие системы: система охранной сигнализации (система охранных датчиков, работающих на различных принципах) системы контроля доступа (доступ людей на объекты и в помещения, въезд и выезд транспортных средств) телевизионные системы видеонаблюдения и видеорегистрации
Комплексные системы безопасности Классификация систем безопасности к системам защиты объекта при чрезвычайной ситуации относятся следующие: пожарная сигнализация и система пожаротушения системы химической безопасности системы радиационной безопасности системы информационной безопасности компьютеров и баз данных системы информационной безопасности при работе с документами системы информационной безопасности, связанные с негласным наблюдением
Комплексные системы безопасности Классификация систем безопасности дополнительный класс систем безопасности составляют системы безопасности на транспорте комбинации из всех предыдущих систем с особенностями применения в мобильных условиях

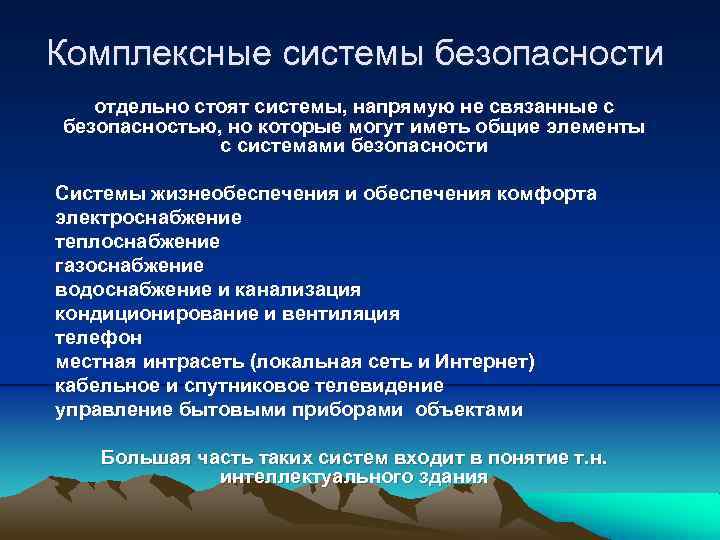

Комплексные системы безопасности отдельно стоят системы, напрямую не связанные с безопасностью, но которые могут иметь общие элементы с системами безопасности Системы жизнеобеспечения и обеспечения комфорта электроснабжение теплоснабжение газоснабжение водоснабжение и канализация кондиционирование и вентиляция телефон местная интрасеть (локальная сеть и Интернет) кабельное и спутниковое телевидение управление бытовыми приборами объектами Большая часть таких систем входит в понятие т. н. интеллектуального здания
Комплексные системы безопасности Одним из современных принципов построения КСБ является (где это оправдано) применение интегрированных систем безопасности. Сегодня интегрированная система безопасности объекта (ИСБ), как правило, включает в себя следующие основные подсистемы: подсистему видеонаблюдения и регистрации; охранно-пожарную сигнализацию; подсистему контроля доступа.
Системы контроля доступа Предназначена для контроля и ограничения доступа людей и транспортных средств в здание, помещение и территорию объекта. Контроль за перемещением средств внутри объекта людей и транспортных
Системы контроля доступа Структура СКД Система включает в себя следующие компоненты: средства физической защиты (двери, турникеты, шлюзовые кабины, механизированные ворота); окна, замки, шлагбаумы, средства управления средствами физической защиты (контроллеры низового уровня – автономная работа для одного объекта доступа);
Системы контроля доступа Структура СКД средства идентификации и аутентификации считыватели проксимити-карт считыватели магнитных карт считыватели ключей touch-memory биометрические считыватели отпечатка пальца биометрические считыватели радужной оболочки глаза биометрические считыватели формы руки Системы распознавания лиц клавиатуры для ввода пин-кода механические замки посты фотоидентификации
Системы контроля доступа Структура СКД системные контроллеры (автономное управление в пределах зоны доступа – этажа, крыла здания и пр. ) компьютеры верхнего уровня – основной и дублирующий пульт управления системой контроля доступа в пределах объекта, рабочие места операторов и администратора системы контроля доступа, Компьютер и оборудование бюро пропусков, компьютеры и рабочие места интегрированной системы безопасности.
Системы контроля доступа В зависимости от размера объекта СКД представляет собой один из следующих вариантов: одномодульная автономная СКД (домофон с электронными ключами, обслуживающий подъезд), контроль доступа в квартиру или офис (электронный замок). СКД для офиса (обслуживает общий вход и несколько дверей в офисе). СКД масштаба одного здания (обслуживает несколько десятков точек доступа, имеет оборудованный турникетом или шлюзовой кабиной общий вход);
Системы контроля доступа В зависимости от размера объекта СКД представляет собой один из следующих вариантов: СКД масштаба предприятия или группы зданий (обслуживает несколько десятков или несколько сотен точек доступа, имеет несколько входов, оборудованных турникетами и шлюзовыми кабинами, имеет территорию, оборудованную контролем периметра и въезды для транспортных средств). СКД масштаба города (в некотором смысле – ближайшее будущее). Пример действующей системы – контроль прохождения через турникеты в метро.

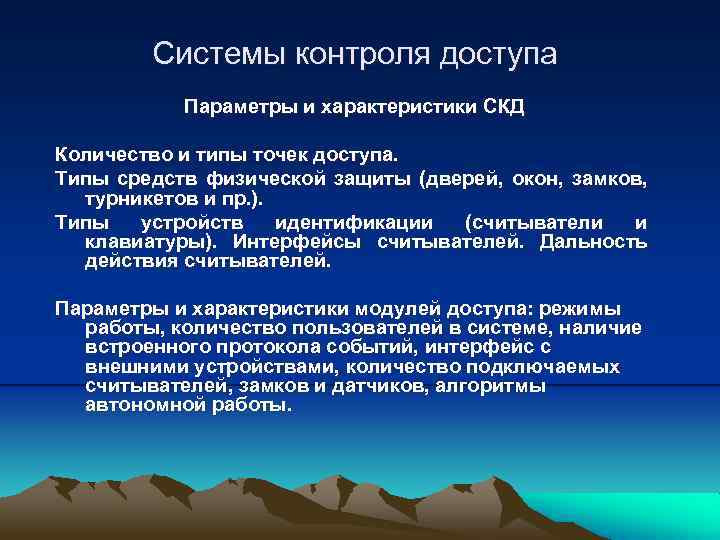

Системы контроля доступа Параметры и характеристики СКД Количество и типы точек доступа. Типы средств физической защиты (дверей, окон, замков, турникетов и пр. ). Типы устройств идентификации (считыватели и клавиатуры). Интерфейсы считывателей. Дальность действия считывателей. Параметры и характеристики модулей доступа: режимы работы, количество пользователей в системе, наличие встроенного протокола событий, интерфейс с внешними устройствами, количество подключаемых считывателей, замков и датчиков, алгоритмы автономной работы.
Системы контроля доступа Параметры и характеристики СКД Параметры и характеристики системных контроллеров: количество подключаемых модулей доступа, число пользователей в системе, режимы автономной работы, средства конфигурации. Параметры и характеристики центрального пульта: режимы работы, возможности интерфейса, возможности интеграции, возможность подключения внешнего оборудования, гибкость настройки.

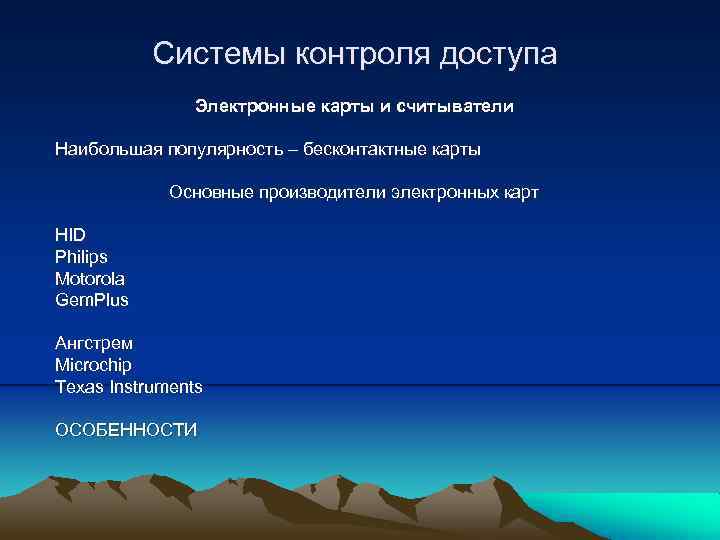

Системы контроля доступа Электронные карты и считыватели Наибольшая популярность – бесконтактные карты Основные производители электронных карт HID Philips Motorola Gem. Plus Ангстрем Microchip Texas Instruments ОСОБЕННОСТИ
Системы контроля доступа Электронные карты и считыватели Принцип действия электронных карт Основные параметры: Рабочая частота и вид модуляции Пассивная или активная Содержащаяся информация, возможность перезаписи Дальность считывания ОСОБЕННОСТИ
Системы контроля доступа Электронные карты и считыватели Считыватели электронных карт Производители HID Motorola Philips Perco Ангстрем ЭВС ОСОБЕННОСТИ
Системы контроля доступа Электронные карты и считыватели Считыватели электронных карт Обмен данными с контроллером доступа Интерфейс Виганда (совместимость) Наличие устройств индикации Наличие клавиатуры Интерфейс USB или RS-232 (RS-485) ОСОБЕННОСТИ

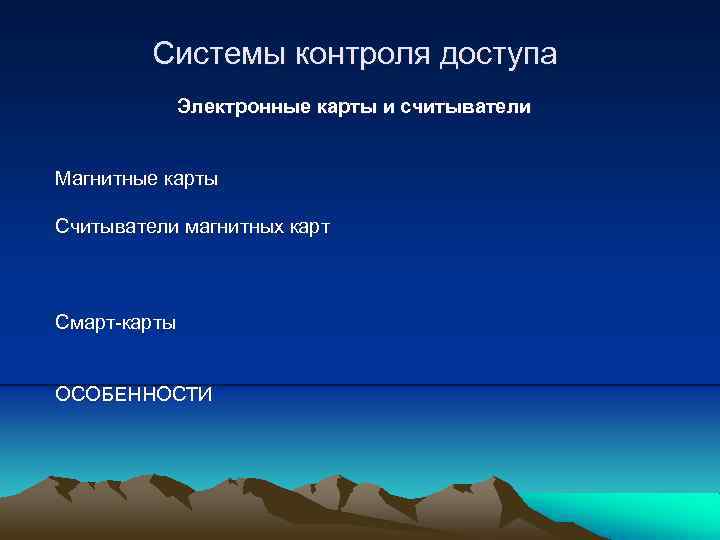

Системы контроля доступа Электронные карты и считыватели Магнитные карты Считыватели магнитных карт Смарт-карты ОСОБЕННОСТИ
Системы контроля доступа Электронные карты и считыватели Ключи Touch-memory – Dallas Semiconductors Считыватели кода ключей
Системы контроля доступа Устройства биометрической идентификации Считыватели отпечатков пальцев Принцип действия: Матричный или линейный ФПЗС Встроенная база данных Интерфейсы RS-485, USB ОСОБЕННОСТИ
Системы контроля доступа Устройства биометрической идентификации Считыватели радужной оболочки глаза (редко применяются) Считыватели формы руки. Устройство Hand. Key. ОСОБЕННОСТИ

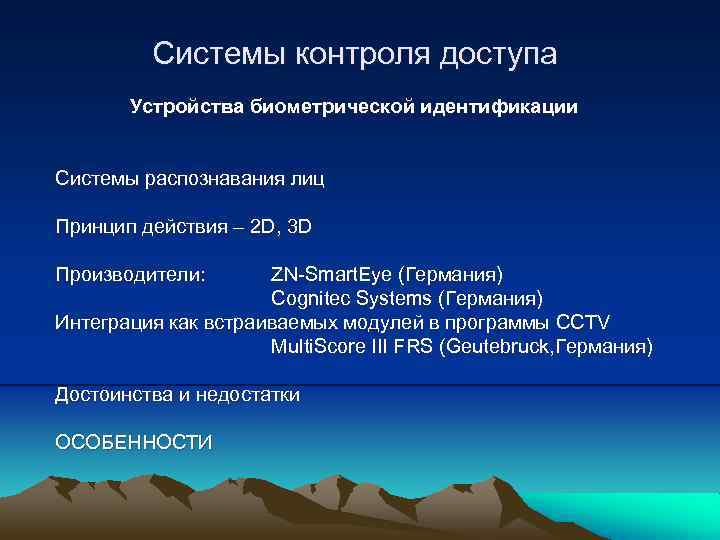

Системы контроля доступа Устройства биометрической идентификации Системы распознавания лиц Принцип действия – 2 D, 3 D Производители: ZN-Smart. Eye (Германия) Cognitec Systems (Германия) Интеграция как встраиваемых модулей в программы CCTV Multi. Score III FRS (Geutebruck, Германия) Достоинства и недостатки ОСОБЕННОСТИ
Системы контроля доступа Пост фотоидентификации Компьютерное рабочее место (АРМ) База данных персонала с фотографиями Расположение рядом с точкой прохода, оборудованной системой доступа

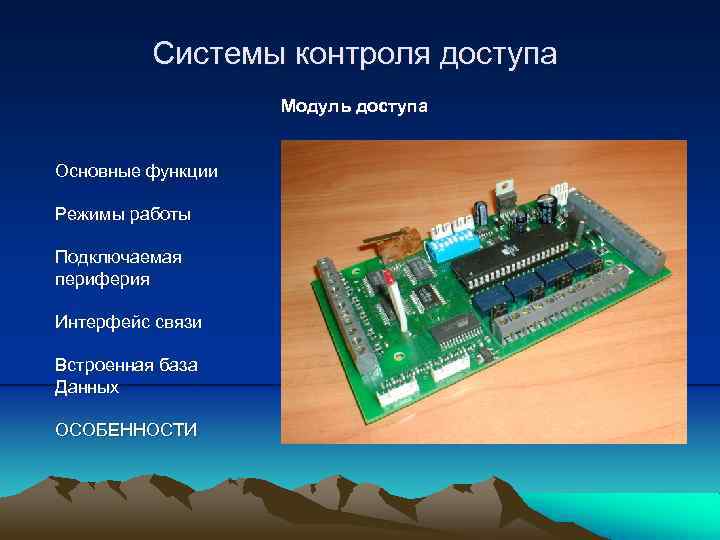

Системы контроля доступа Модуль доступа Основные функции Режимы работы Подключаемая периферия Интерфейс связи Встроенная база Данных ОСОБЕННОСТИ

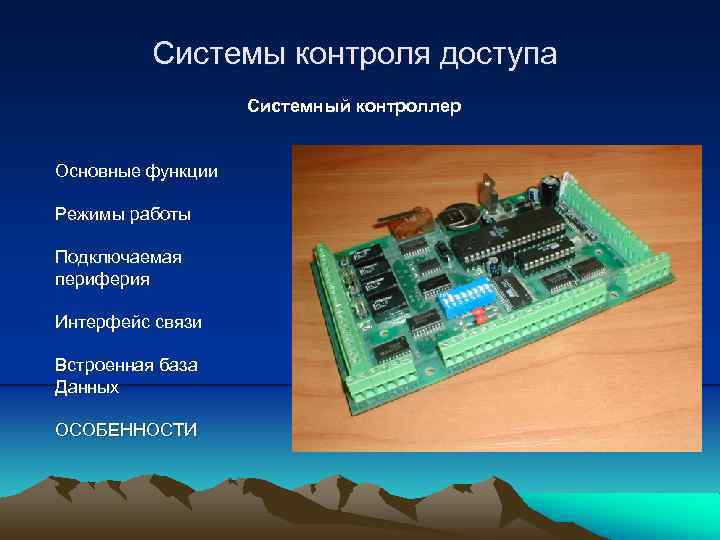

Системы контроля доступа Системный контроллер Основные функции Режимы работы Подключаемая периферия Интерфейс связи Встроенная база Данных ОСОБЕННОСТИ

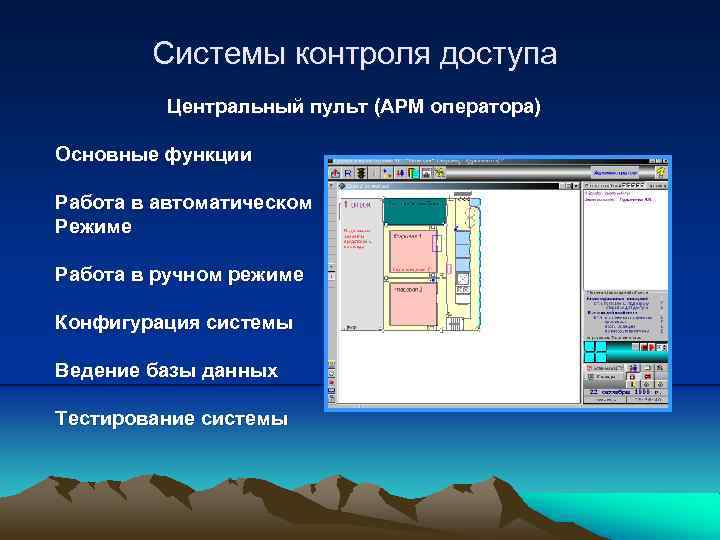

Системы контроля доступа Центральный пульт (АРМ оператора) Основные функции Работа в автоматическом Режиме Работа в ручном режиме Конфигурация системы Ведение базы данных Тестирование системы

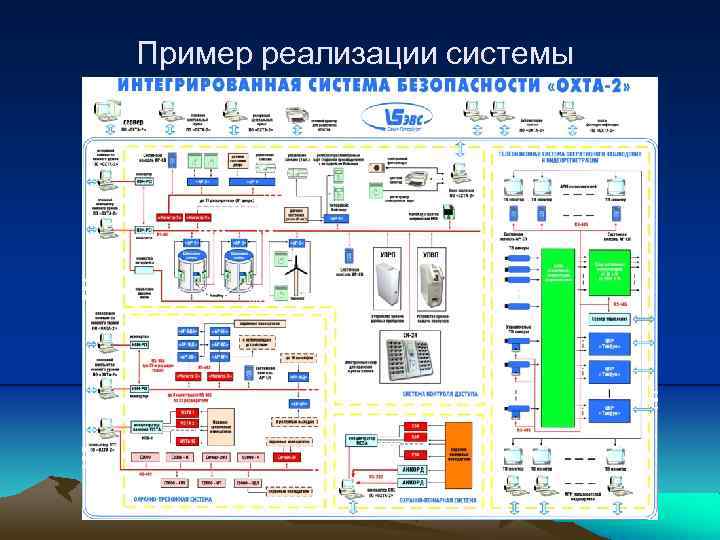

Пример реализации системы

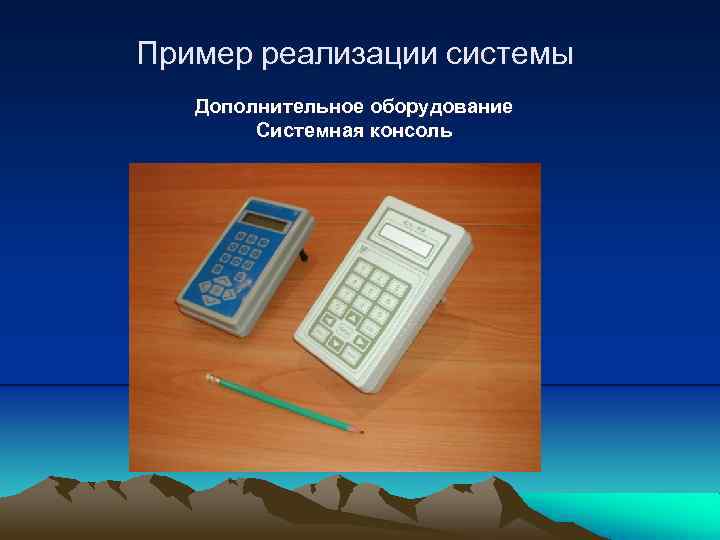

Пример реализации системы Дополнительное оборудование Системная консоль

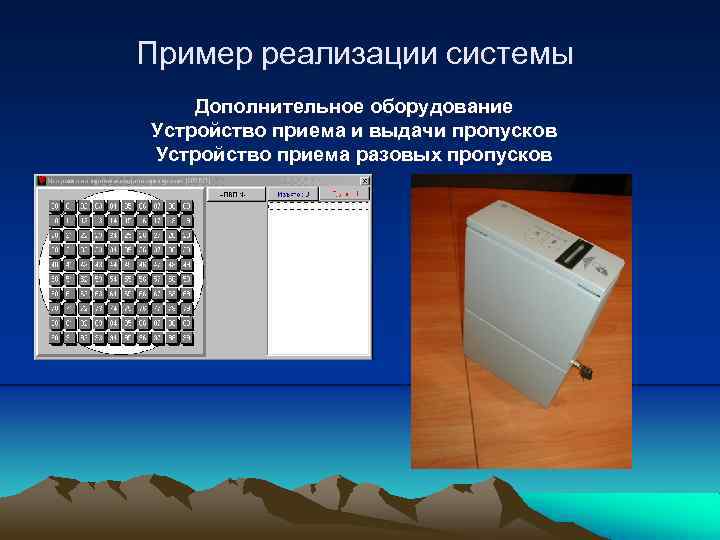

Пример реализации системы Дополнительное оборудование Устройство приема и выдачи пропусков Устройство приема разовых пропусков

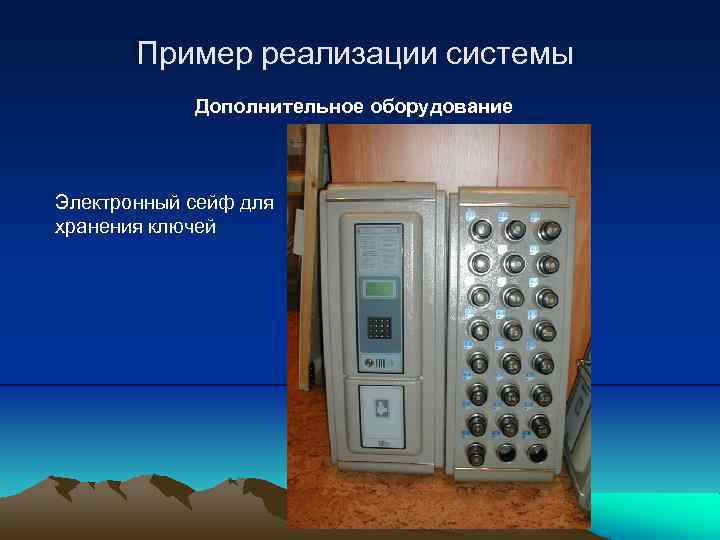

Пример реализации системы Дополнительное оборудование Электронный сейф для хранения ключей
Примеры реализации системы Средства физической защиты Электрозамки и электрозащелки дверей (Abloy, Eff-Eff) Турникеты (Perco) Шлагбаумы (Perco) Шлюзовые кабины (Priora Duetto) Автоматические двери и роллеты (Tormax) ПРОБЛЕМА СОВМЕСТИМОСТИ
Примеры реализации системы Режимы работы СКД Вход по карте выход по кнопке Двухсторонний проход по карте Проход через турникет Проход через тамбур-шлюз или шлюзовую кабину Организация управления шлагбаумом Особые режимы работы Организация маршрутов движения персонала (уровень)
Система охранно-пожарной сигнализации предназначена для охраны объекта техническими средствами, а также обнаружения пожарной опасности (очагов огня, задымления). Эти системы могут быть и раздельными, но все чаще используются комбинированные системы. Связано это с наличием общей сети магистралей между датчиками, модулями охраны и контрольными панелями.
Система охранно-пожарной сигнализации Состав системы: охранные датчики, работающие на различных принципах (контактные, тепловые или пироэлектрические, датчики разбития стекла, вибрационные датчики, ультразвуковые, радиолокационные). Датчики могут объединяться с помощью охранного шлейфа, тогда ведут речь об охранной зоне. Модули охраны, осуществляющие контроль шлейфов и передающие информацию в охранную панель или компьютер системы охраны. Как правило, обслуживают от 1 до 32 шлейфов охранной сигнализации.
Система охранно-пожарной сигнализации Преимно-контрольный прибор (ППК) или системный контроллер Устройства идентификации и аутертификации (аналогичны используемым в СКД). Компьютер системы охраны, выполняющий функции центрального пульта. Устройства оповещения. Исполнительные устройства (средства пожаротушения, управление вентиляцией).
Система охранно-пожарной сигнализации Параметры и характеристики систем ОПС Количество и типы охранных и пожарных датчиков, параметры их надежности; Количество и длина шлейфов; Количество и тип модулей охраны; Количество и расположение устройств идентификации и аутентификации; Пользовательский интерфейс управляющего компьютера – наличие поэтажных планов и удобство управления, система паролей. Возможность подключения внешнего оборудования. Возможность интеграции.
Охранные датчики (извещатели) Принцип действия Контактные датчики Пассивные инфракрасные извещатели Извещатели разрушения стекла Извещатели вибрационные Извещатели объемные ультразвуковые Извещатели радиоволновые Тревожные кнопки Средства охраны периметра (ИК, радиоволновые) Тестирование отключение
Система охранно-пожарной сигнализации Приборы приемно-контрольные Принцип действия: Радиальные шлейфы Адресные Радиочастотные Использование адресных расширителей (модулей охраны)
Система охранно-пожарной сигнализации Приборы приемно-контрольные Принцип действия: Использование средств идентификации и аутентификации Постановка и снятие с охраны зонами Использование временных задержек Функции самотестирования и отключения Возможности объединения и интеграции

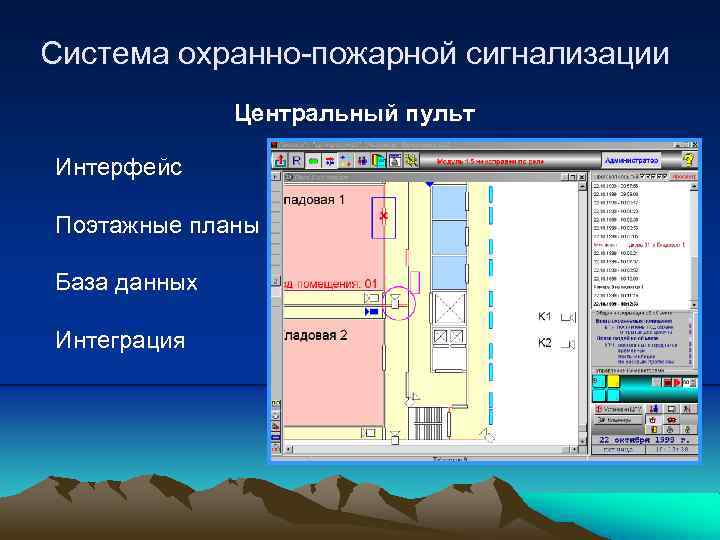

Система охранно-пожарной сигнализации Центральный пульт Интерфейс Поэтажные планы База данных Интеграция
Система охранно-пожарной сигнализации Размещение оборудования Охранные извещатели – объединение в охранные шлейфы Устройства идентификации Тревожные кнопки Контрольно приемные приборы Адресные расширители Монтаж оборудования Принцип дублирования

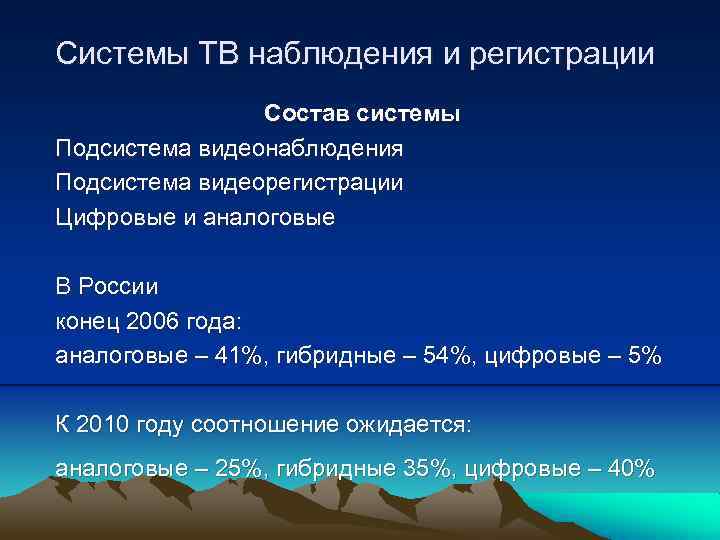

Системы ТВ наблюдения и регистрации Состав системы Подсистема видеонаблюдения Подсистема видеорегистрации Цифровые и аналоговые В России конец 2006 года: аналоговые – 41%, гибридные – 54%, цифровые – 5% К 2010 году соотношение ожидается: аналоговые – 25%, гибридные 35%, цифровые – 40%

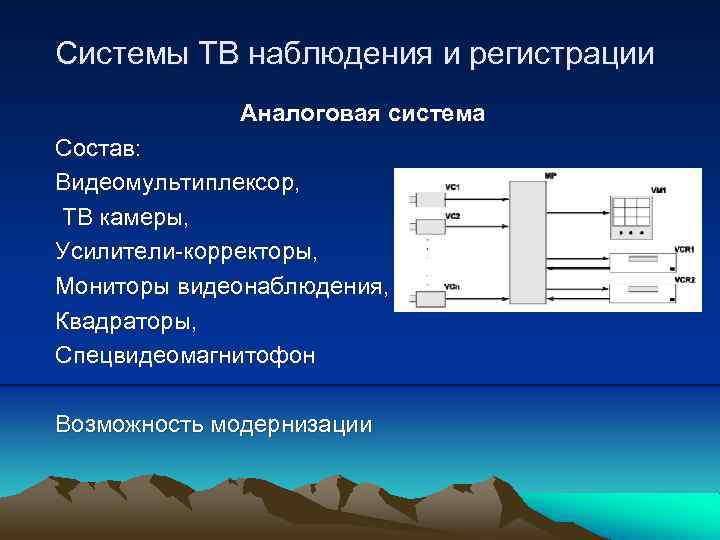

Системы ТВ наблюдения и регистрации Аналоговая система Состав: Видеомультиплексор, ТВ камеры, Усилители-корректоры, Мониторы видеонаблюдения, Квадраторы, Спецвидеомагнитофон Возможность модернизации
Системы ТВ наблюдения и регистрации Гибридная система Цифровая подсистема видеорегистрации Аналоговая подсистема видеонаблюдения

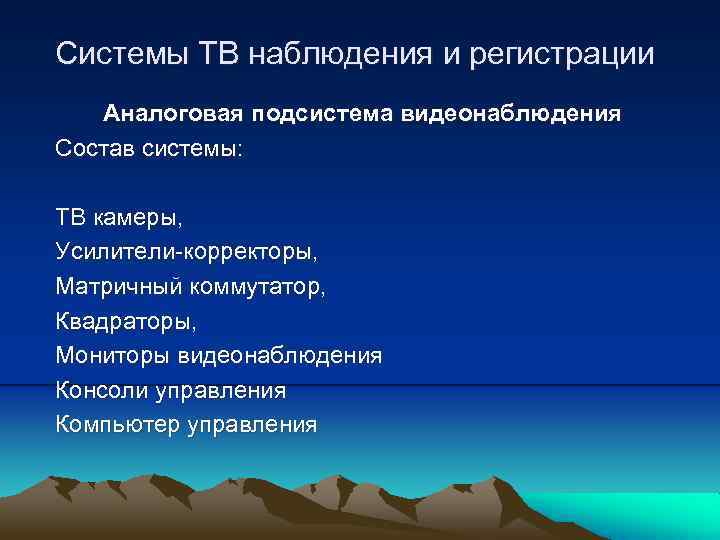

Системы ТВ наблюдения и регистрации Аналоговая подсистема видеонаблюдения Состав системы: ТВ камеры, Усилители-корректоры, Матричный коммутатор, Квадраторы, Мониторы видеонаблюдения Консоли управления Компьютер управления

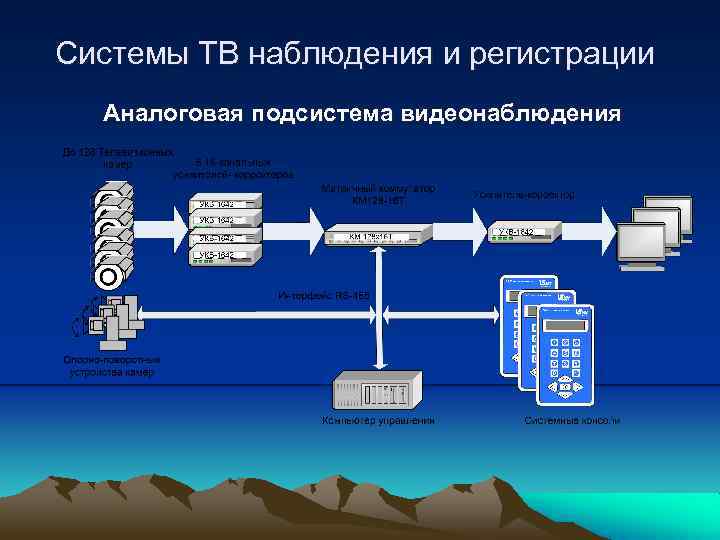

Системы ТВ наблюдения и регистрации Аналоговая подсистема видеонаблюдения
ТВ камеры Особенности работы (чувствительность, ночной режим). Конструкция (стандартная, вандалозащищенная, скрытая, купольная, наружная, управляемая). Оптические системы для камер, используемых в ТСНР. Камеры сверхвысокого разрешения.

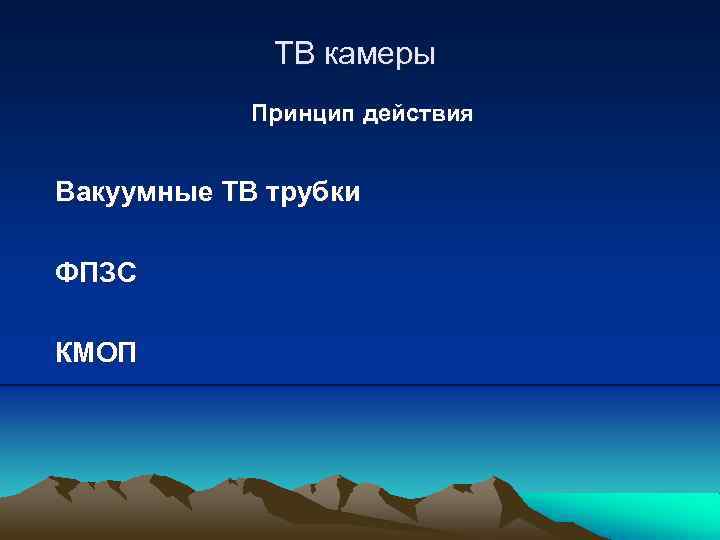

ТВ камеры Принцип действия Вакуумные ТВ трубки ФПЗС КМОП

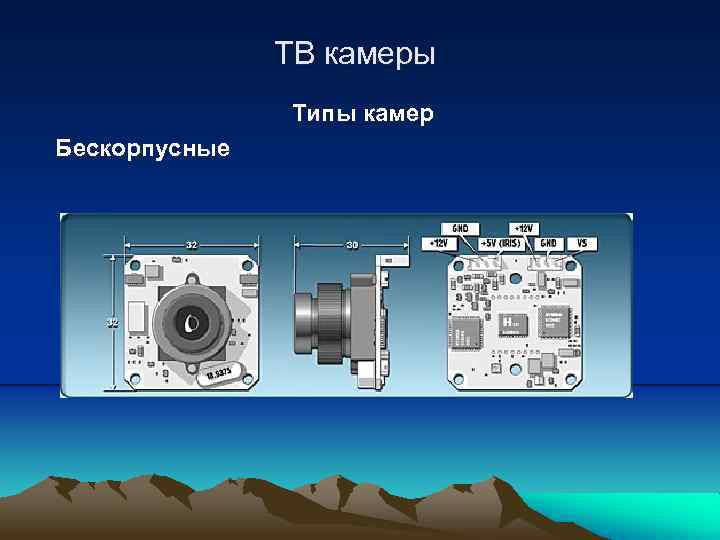

ТВ камеры Типы камер Бескорпусные

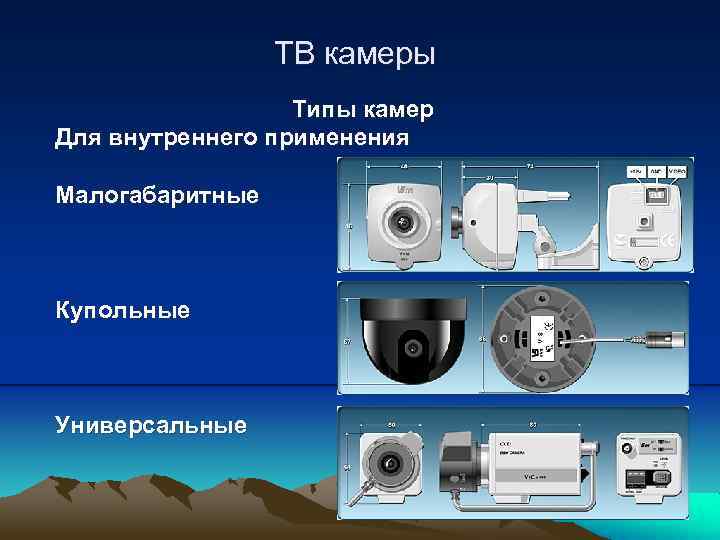

ТВ камеры Типы камер Для внутреннего применения Малогабаритные Купольные Универсальные
ТВ камеры Типы камер Для наружного применения Малогабаритные Универсальные Использование термокожухов
ТВ камеры Способы регулировки чувствительности Изменение времени накопления Управление диафрагмой ОС Управление коэффициентом усиления видеоусилителя Интеграция по времени Интеграция по площади Выключение цвета Управление отрезающим ИК-фильтром
Передача ТВ сигнала Передача по коаксиальному кабелю Передача по витой паре Передача по радиоканалу Передача по ВОЛС Передача по сети

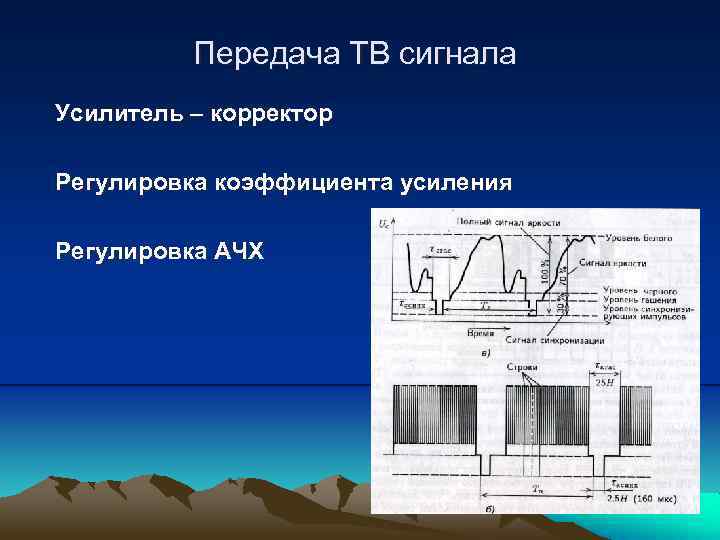

Передача ТВ сигнала Усилитель – корректор Регулировка коэффициента усиления Регулировка АЧХ

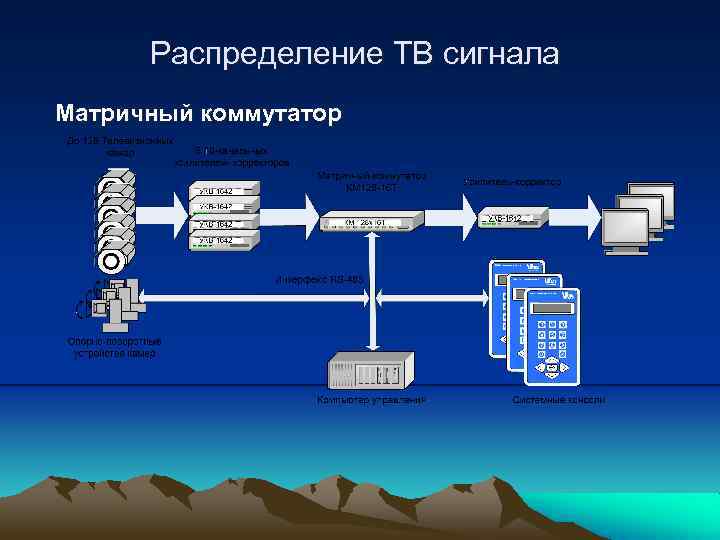

Распределение ТВ сигнала Матричный коммутатор
ТВ мониторы ЭЛТ ЖК Плазменные Квадраторы Мониторы высокого разрешения

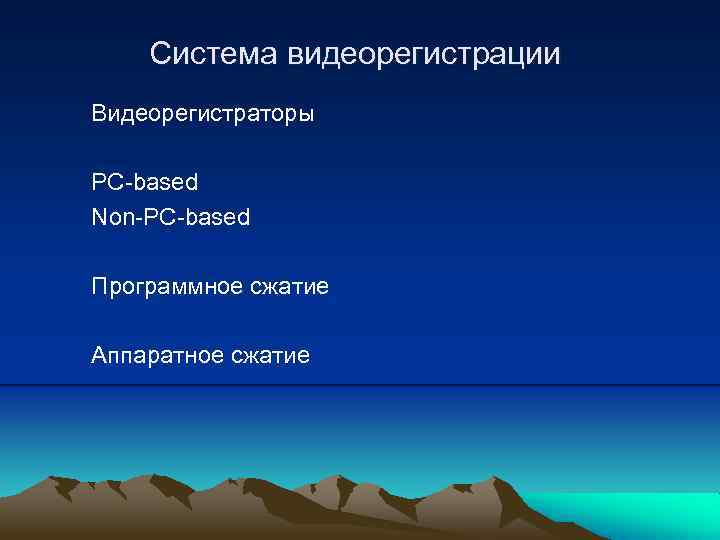

Система видеорегистрации Видеорегистраторы PC-based Non-PC-based Программное сжатие Аппаратное сжатие
Видеорегистраторы Основные параметры и характеристики Количество видеовходов (1 -64) Суммарная скорость записи Формат записи Степень сжатия (алгоритм компрессии, объем кадра) Размер оперативного архива (объем дискового пространства) Режимы работы

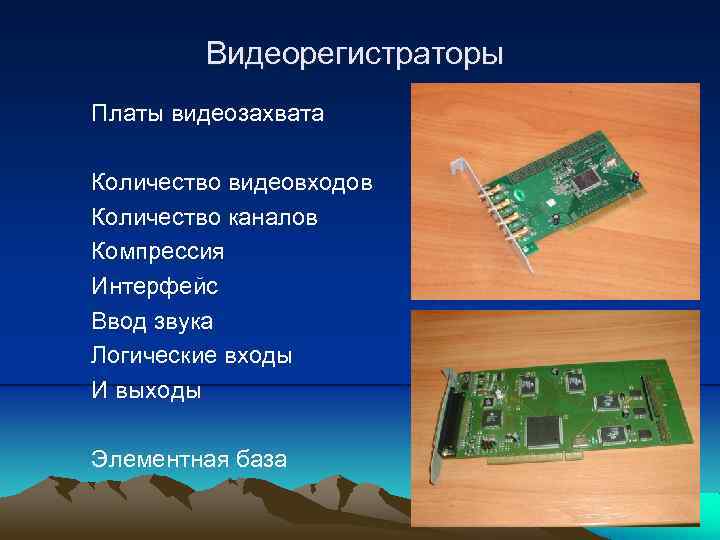

Видеорегистраторы Платы видеозахвата Количество видеовходов Количество каналов Компрессия Интерфейс Ввод звука Логические входы И выходы Элементная база
Видеорегистраторы Цифровая компрессия видео Необходимость сжатия ВС Сжатие без потерь, сжатие с потерями Методы цифрового сжатия Дискретное косинусное преобразование Wavelet
Видеорегистраторы Цифровая компрессия видео M-JPEG MPEG-2 MPEG-4 Wavelet Оригинальные алгоритмы сжатия

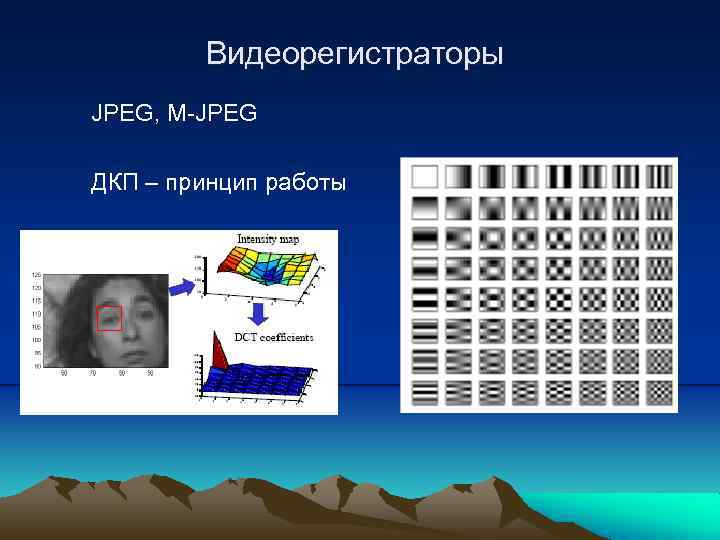

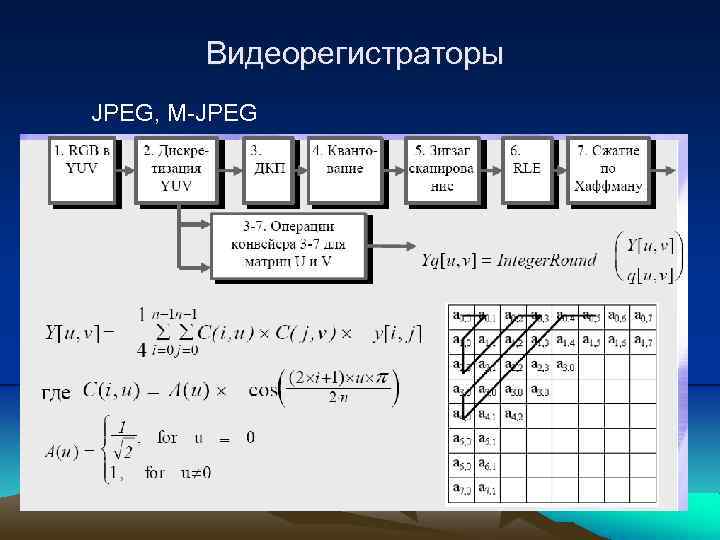

Видеорегистраторы JPEG, M-JPEG ДКП – принцип работы
Видеорегистраторы JPEG, M-JPEG
Видеорегистраторы

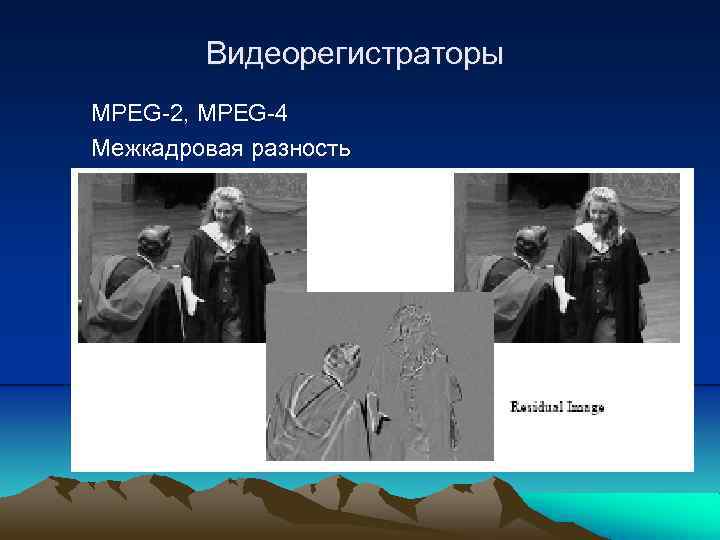

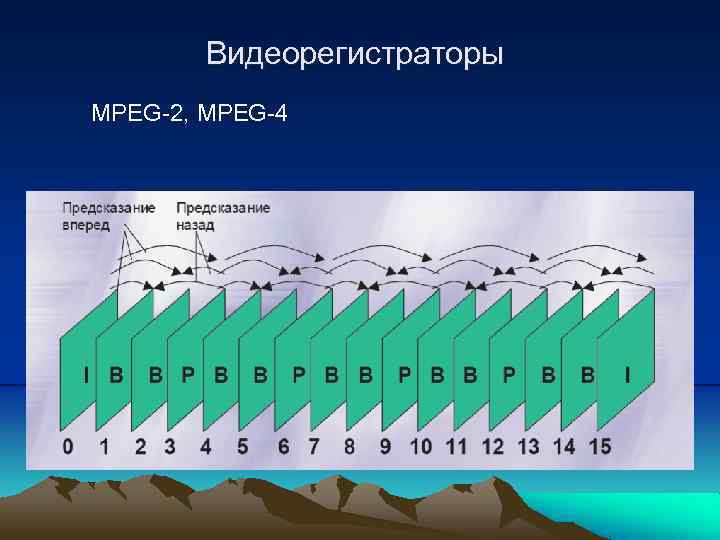

Видеорегистраторы MPEG-2, MPEG-4 Межкадровая разность

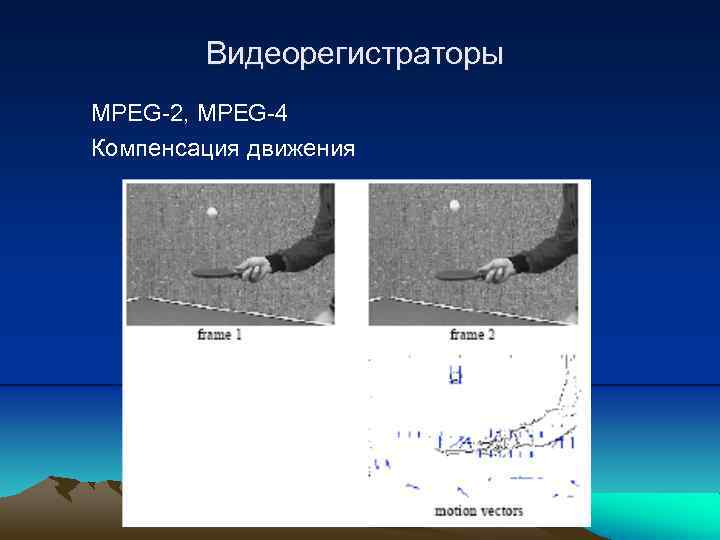

Видеорегистраторы MPEG-2, MPEG-4 Компенсация движения
Видеорегистраторы MPEG-2, MPEG-4
Видеорегистраторы Особенности применения Выбор разрешающей способности Выбор коэффициента сжатия Выбор устройства архивирования Возможность объединения и интеграции

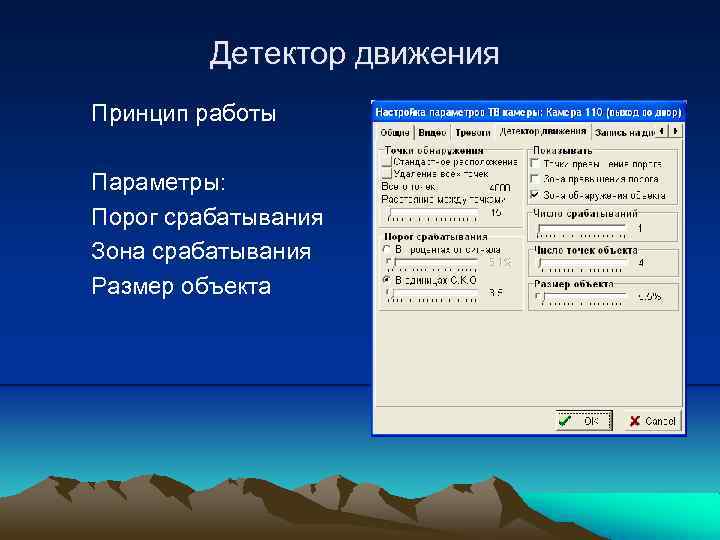

Детектор движения Принцип работы Параметры: Порог срабатывания Зона срабатывания Размер объекта

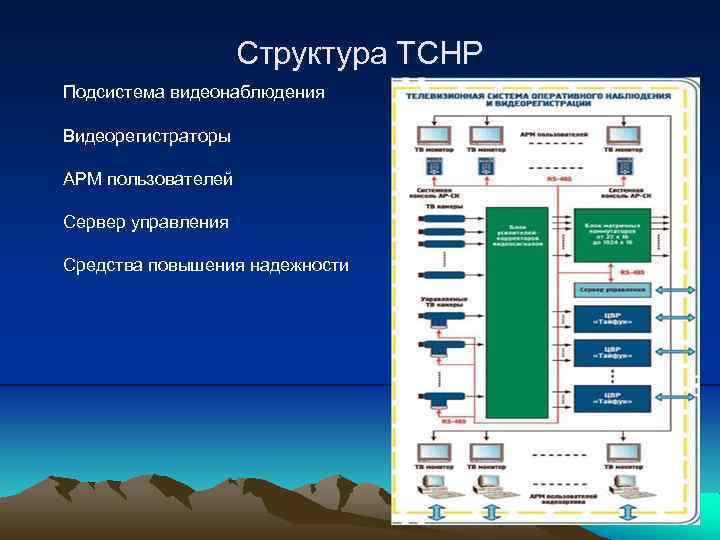

Структура ТСНР Подсистема видеонаблюдения Видеорегистраторы АРМ пользователей Сервер управления Средства повышения надежности
Выбор ТСНР Особенности применения Выбор разрешающей способности Выбор коэффициента сжатия Выбор устройства архивирования Возможность объединения и интеграции
Выбор ТСНР Цифровая или аналоговая Гибкость настроек Интерфейс РС-based или non-PC-based Возможность модернизации Возможность интеграции
Выбор ТСНР Российская или импортная? Качество Техническая поддержка Индивидуальный подход к клиентам Обновляемость

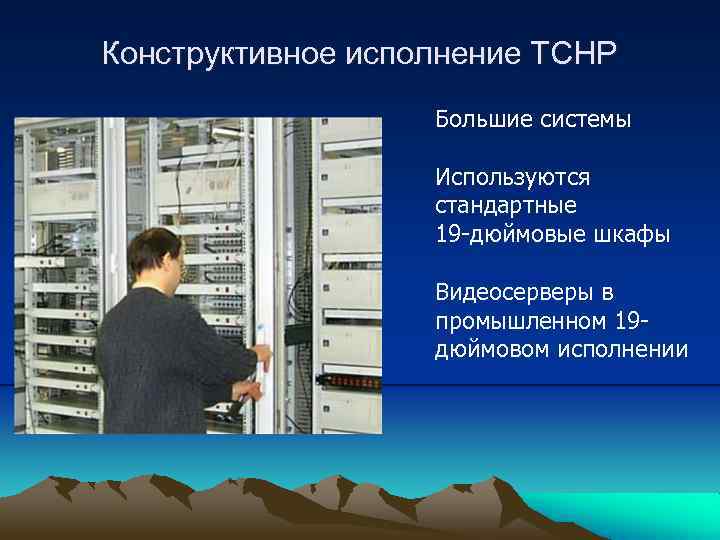

Конструктивное исполнение ТСНР Большие системы Используются стандартные 19 -дюймовые шкафы Видеосерверы в промышленном 19 дюймовом исполнении

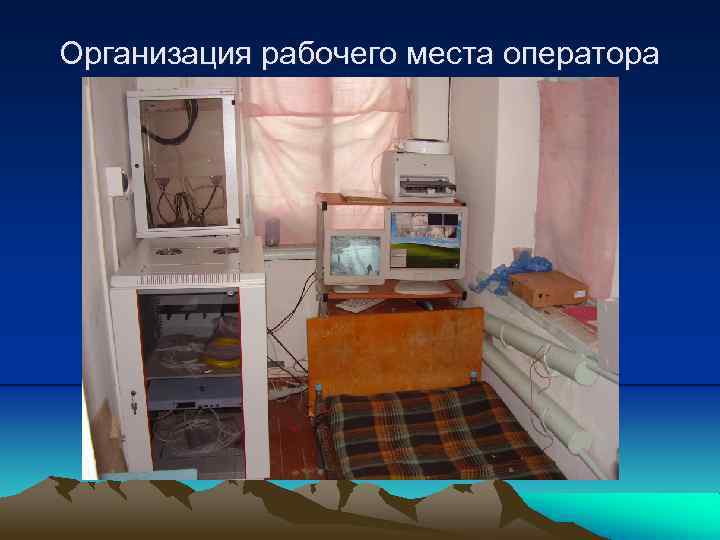

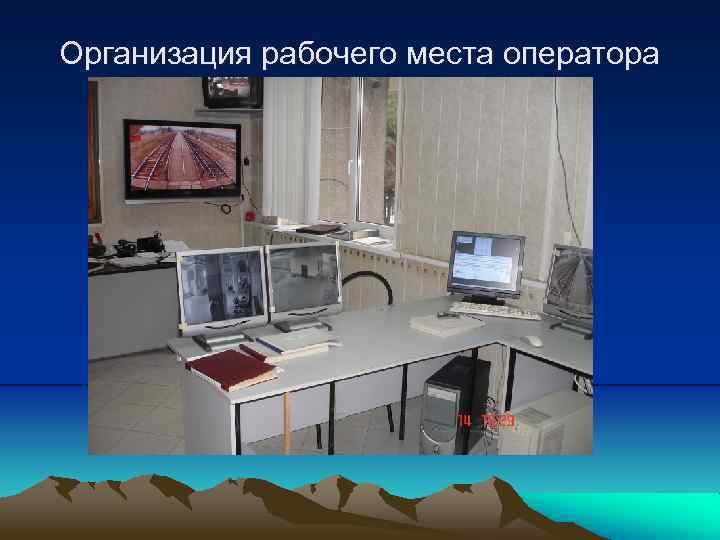

Организация рабочего места оператора
Организация рабочего места оператора

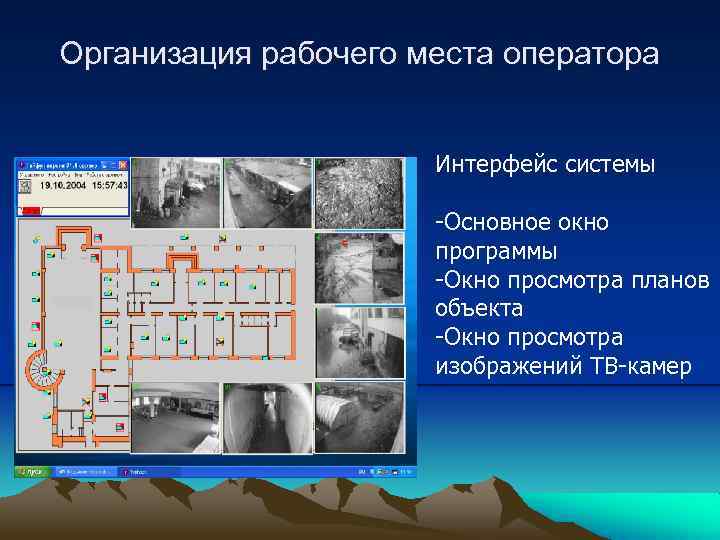

Организация рабочего места оператора Интерфейс системы -Основное окно программы -Окно просмотра планов объекта -Окно просмотра изображений ТВ-камер

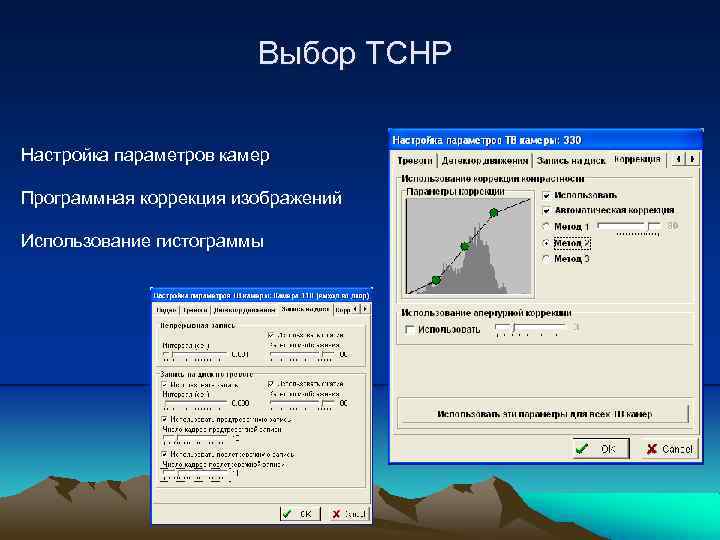

Выбор ТСНР Настройка параметров камер Программная коррекция изображений Использование гистограммы

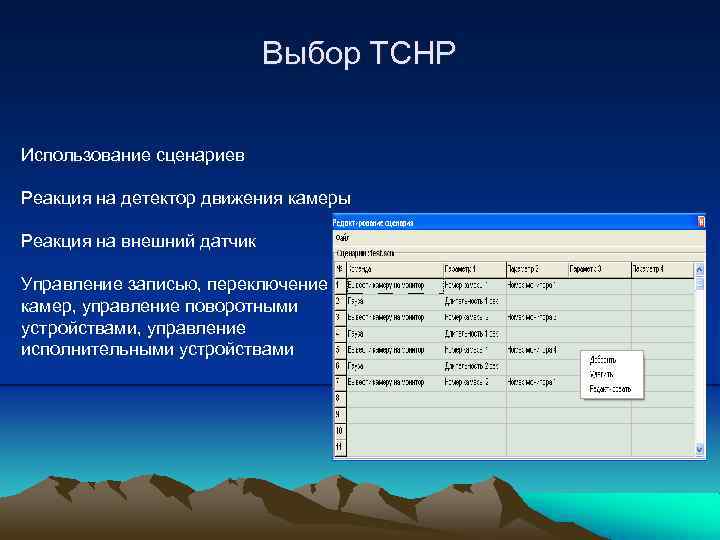

Выбор ТСНР Использование сценариев Реакция на детектор движения камеры Реакция на внешний датчик Управление записью, переключение камер, управление поворотными устройствами, управление исполнительными устройствами

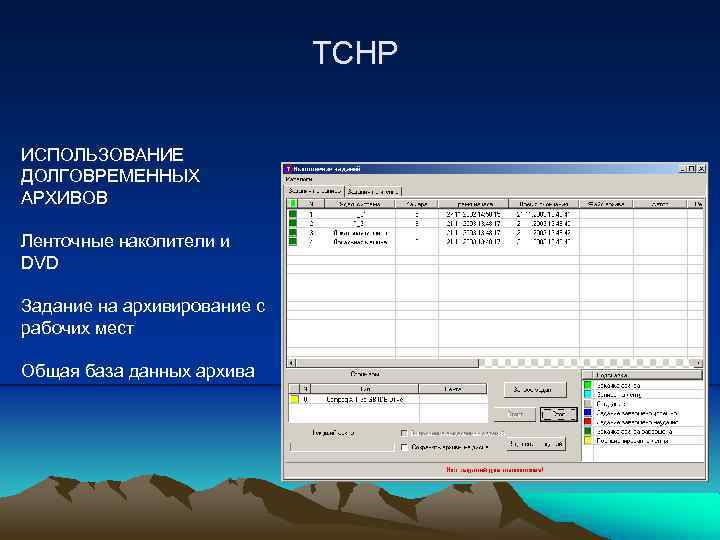

ТСНР ИСПОЛЬЗОВАНИЕ ДОЛГОВРЕМЕННЫХ АРХИВОВ Ленточные накопители и DVD Задание на архивирование с рабочих мест Общая база данных архива

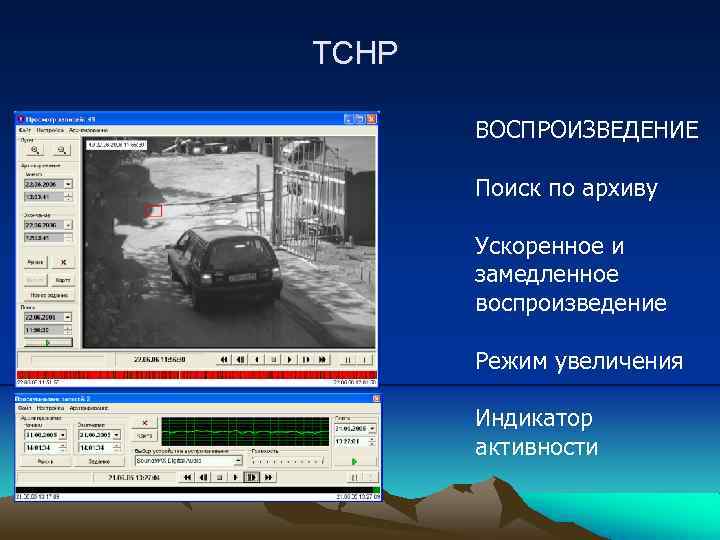

ТСНР ВОСПРОИЗВЕДЕНИЕ Поиск по архиву Ускоренное и замедленное воспроизведение Режим увеличения Индикатор активности

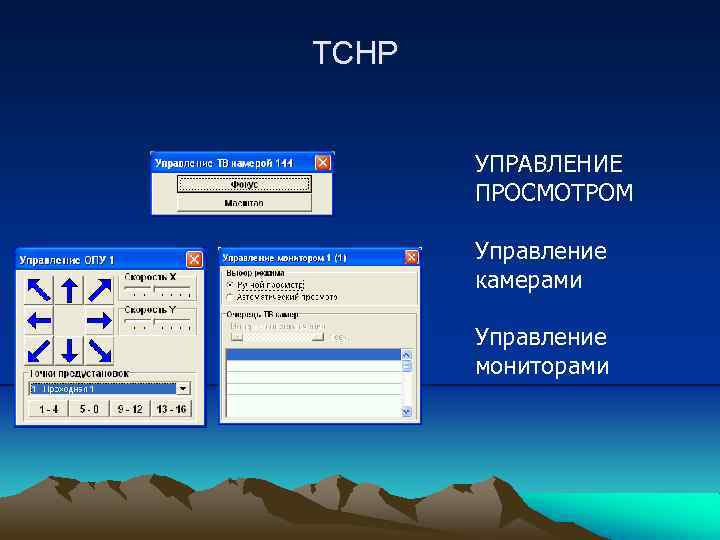

ТСНР УПРАВЛЕНИЕ ПРОСМОТРОМ Управление камерами Управление мониторами

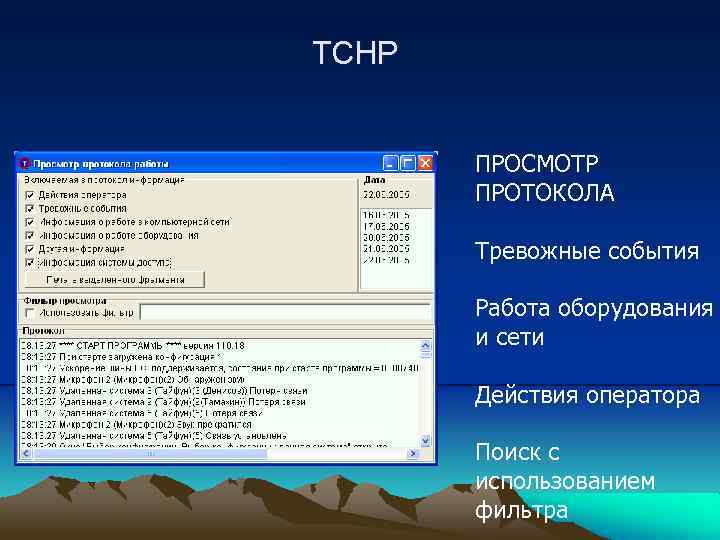

ТСНР ПРОСМОТР ПРОТОКОЛА Тревожные события Работа оборудования и сети Действия оператора Поиск с использованием фильтра

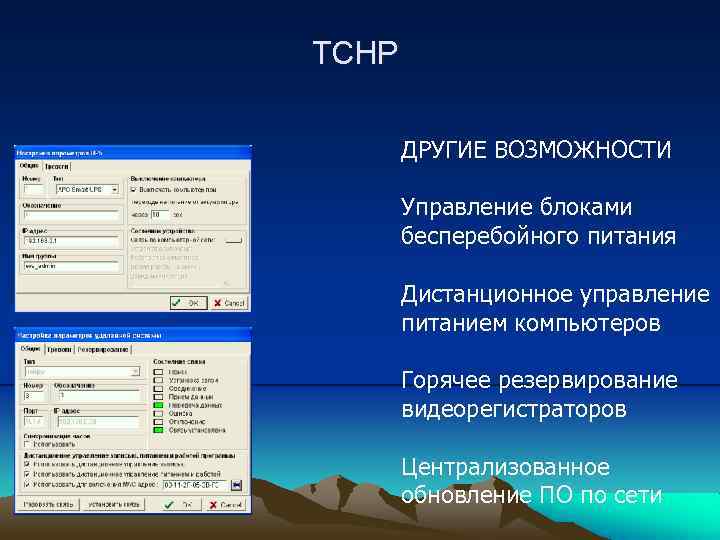

ТСНР ДРУГИЕ ВОЗМОЖНОСТИ Управление блоками бесперебойного питания Дистанционное управление питанием компьютеров Горячее резервирование видеорегистраторов Централизованное обновление ПО по сети

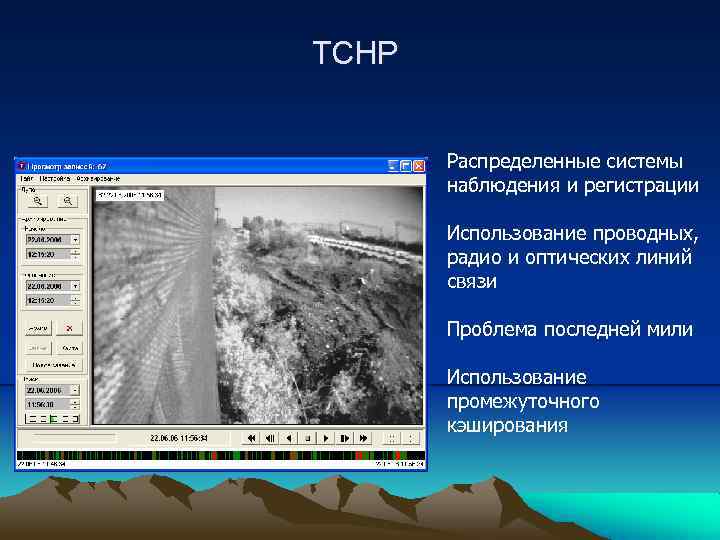

ТСНР Распределенные системы наблюдения и регистрации Использование проводных, радио и оптических линий связи Проблема последней мили Использование промежуточного кэширования

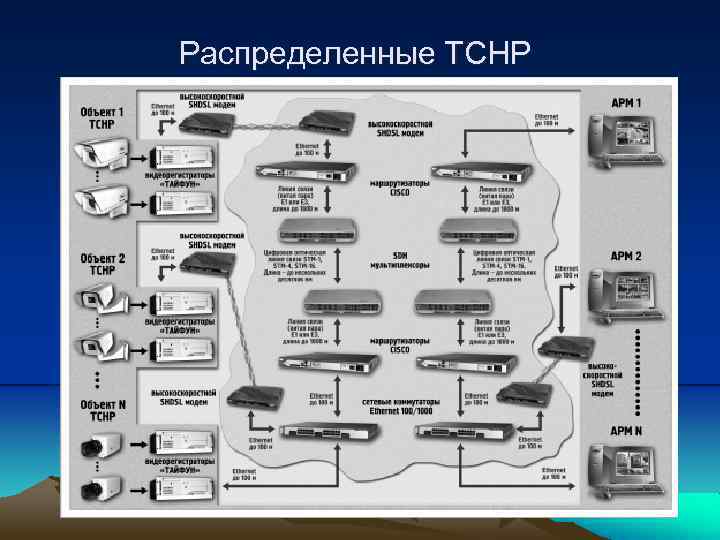

Распределенные ТСНР
ТСНР ПРОСМОТР ИЗОБРАЖЕНИЙ КАМЕР ЧЕРЕЗ ИНТЕРНЕТ Использование удаленного сервера

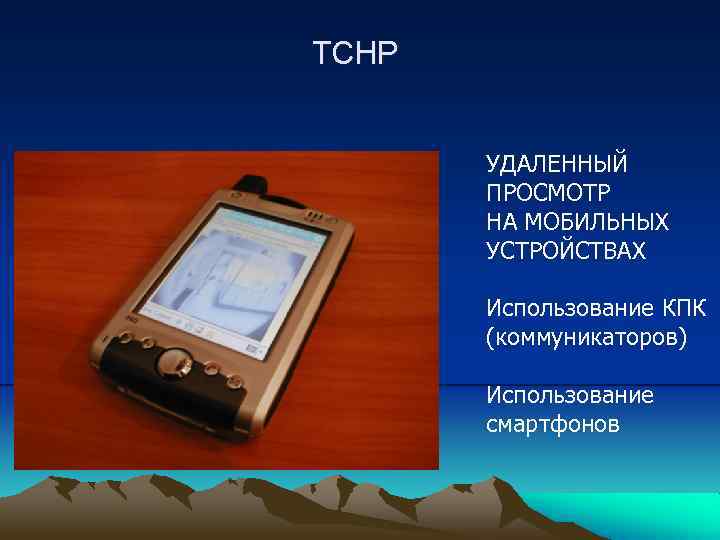

ТСНР УДАЛЕННЫЙ ПРОСМОТР НА МОБИЛЬНЫХ УСТРОЙСТВАХ Использование КПК (коммуникаторов) Использование смартфонов

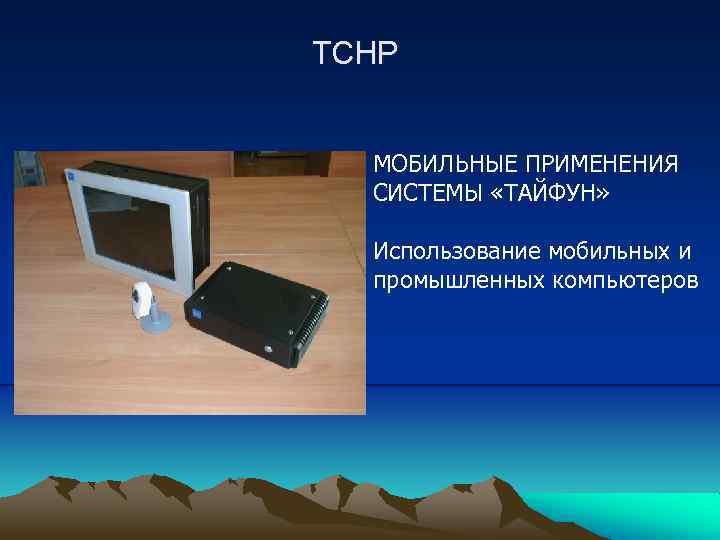

ТСНР МОБИЛЬНЫЕ ПРИМЕНЕНИЯ СИСТЕМЫ «ТАЙФУН» Использование мобильных и промышленных компьютеров
Повышение надежности ТСНР

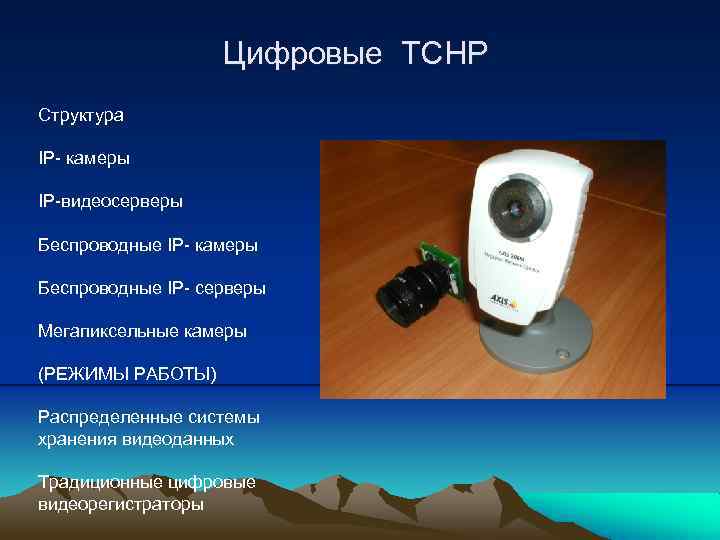

Цифровые ТСНР Структура IP- камеры IP-видеосерверы Беспроводные IP- камеры Беспроводные IP- серверы Мегапиксельные камеры (РЕЖИМЫ РАБОТЫ) Распределенные системы хранения видеоданных Традиционные цифровые видеорегистраторы
Интегрированные системы безопасности Интеграция - качественно новый скачок в построении систем безопасности объектов. Объединение систем безопасности на программно-аппаратном уровне позволяет: - минимизировать капитальные затраты на оснащение объекта, за счет уменьшения аппаратной и программной части; - снизить количество информации, поступающей оператору и сделать ее более наглядной; - автоматизировать принятие решений для типовых ситуаций; - существенно уменьшить вероятность ошибочных действий оператора; - повысить защищенность системы от внешнего воздействия, устойчивость к разрушению; Таким образом, интеграция значительно повышает эффективность работы системы безопасности объекта.
Интегрированные системы безопасности Примеры повышения эффективности работы системы безопасности за счет интеграции. 1. Уменьшение количества управляющих компьютеров и рабочих мест. 2. Объединение информации об элементах систем на одном экране (поэтажном плане), что делает работу более наглядной. 3. Исключение дублирования элементов систем (например, шлейфов, информационных магистралей, модулей охраны, исполнительных устройств). 4. Уменьшение количества охранных датчиков за счет использования ТВ камер ТСНР в режиме детектора движения.
Интегрированные системы безопасности Примеры повышения эффективности работы системы безопасности за счет интеграции. 5. Уменьшение количества средств идентификации и аутентификации за счет их объединения. 6. дополнительное повышение надежности пожарной сигнализации за счет использования камер ТСНР. 7. Использование камер ТСНР в качестве устройств идентификации (контроль номеров автомобилей, посты фотоидентификации. 8. Применение высокоэффективных алгоритмов защиты в режиме охраны (блокирование дверей при сигнале тревоги из охраняемой зоны, включение записи ТВ камер в соответствующих помещениях). 9. Интеграция с внешними службами (вневедомственной охраной, милицией) посредством модулей удаленного оповещения.
Интегрированные системы безопасности Примеры повышения эффективности работы системы безопасности за счет интеграции. 10. Дистанционный контроль за работой системы. 11. Широкие возможности расширения системы и создания собственных нестандартных алгоритмов. 12. Эффективность работы при чрезвычайных ситуациях. 13. Общий протокол событий с привязкой ко времени для всех систем. 14. Снижение стоимости системы в целом относительно суммы стоимостей входящих в нее подсистем.
Литература Демьяновски В. ССТV Библия охранного телевидения. – М. : ООО «ИСС» 2002 Гедзберг Ю. М. Охранное телевидение. – М. : Горячая линия – Телеком, 2005 Ватолин Д. , Ратушняк А. и др. Методы сжатия данных. Устройство архиваторов, сжатие изображений и видео. М. : Диалог-МИФИ, 2003 Ричардсон Я. Видеокодирование. H. 264 и MPEG-4 – стандарты нового поколения. – М. : Техносфера, 2005
Литература Журналы: Системы безопасности Алгоритм безопасности CCTV Фокус Безопасность, Достоверность, Информация (БДИ)
Литература Ресурсы Интернет www. sec. ru www. evs. ru www. cctv. ru www. luis. ru www. itv. ru
Тематические выставки: MIPS – Охрана, безопасность и противопожарная защита – Москва, ежегодная, апрель Технологии безопасности – Москва, ежегодная, февраль Охрана и безопасность – С-Петербург, ежегодная, ноябрь ISC – Лас-Вегас, США, ежегодная Security – Эссен, Германия, ежегодная
