Интегрированная CAD/CAM технология. Общие сведения 1. Понятие о

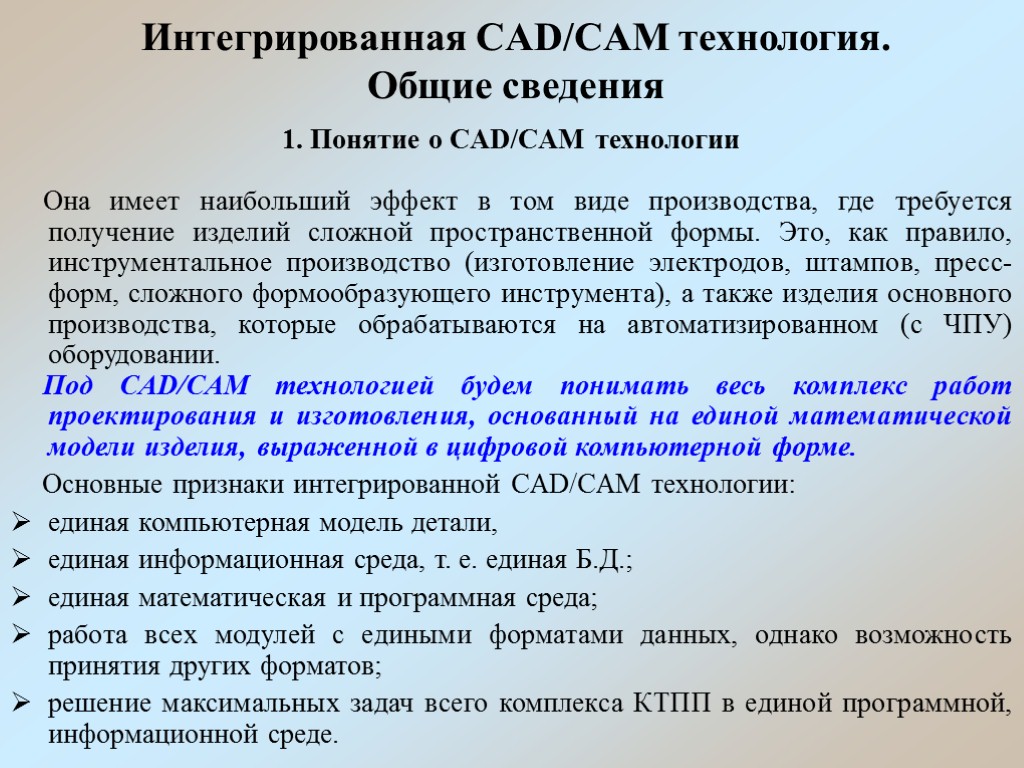

Интегрированная CAD/CAM технология. Общие сведения 1. Понятие о CAD/CAM технологии Она имеет наибольший эффект в том виде производства, где требуется получение изделий сложной пространственной формы. Это, как правило, инструментальное производство (изготовление электродов, штампов, пресс-форм, сложного формообразующего инструмента), а также изделия основного производства, которые обрабатываются на автоматизированном (с ЧПУ) оборудовании. Под CAD/CAM технологией будем понимать весь комплекс работ проектирования и изготовления, основанный на единой математической модели изделия, выраженной в цифровой компьютерной форме. Основные признаки интегрированной CAD/CAM технологии: единая компьютерная модель детали, единая информационная среда, т. е. единая Б.Д.; единая математическая и программная среда; работа всех модулей с едиными форматами данных, однако возможность принятия других форматов; решение максимальных задач всего комплекса КТПП в единой программной, информационной среде.

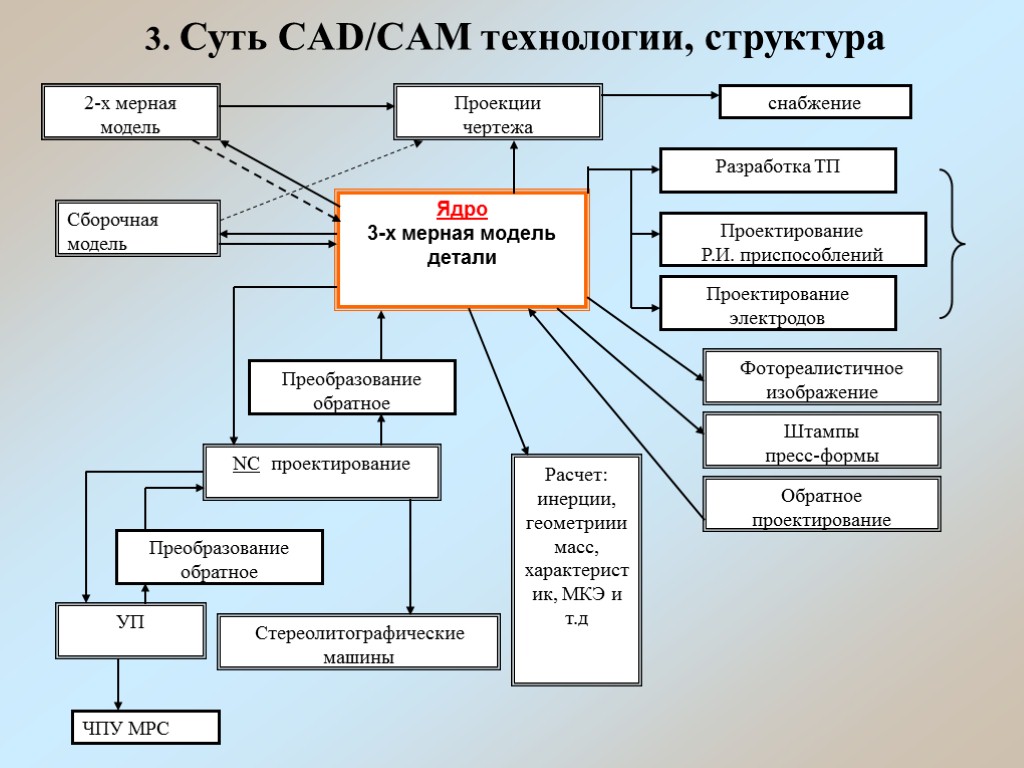

3. Суть CAD/CAM технологии, структура

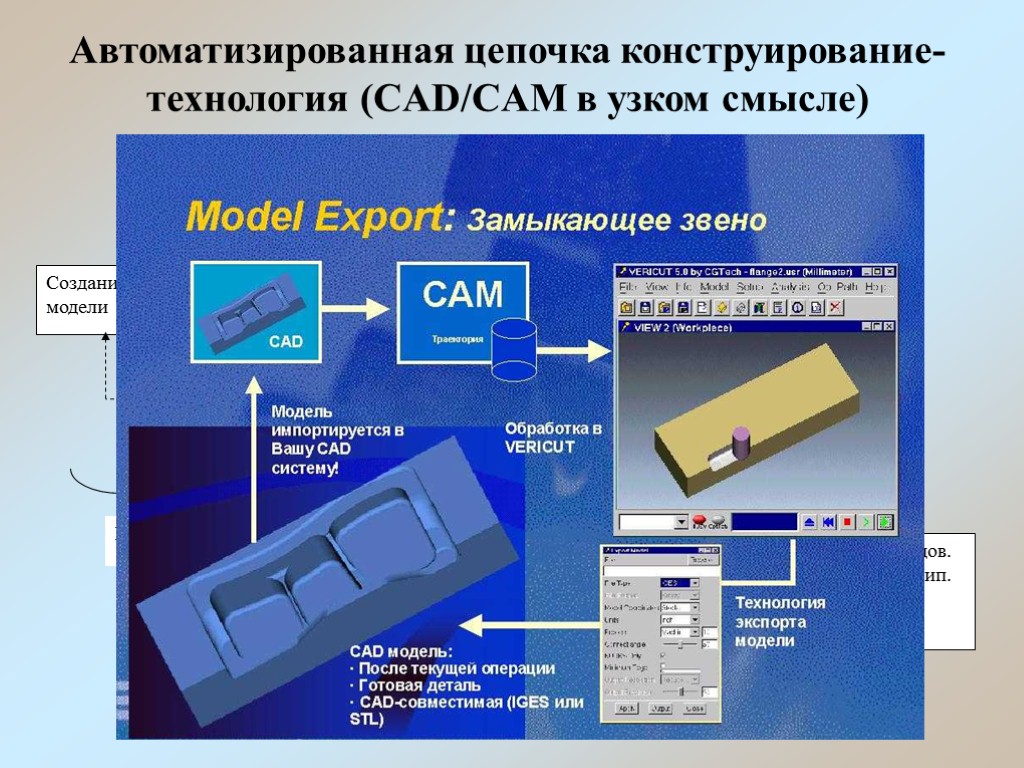

Автоматизированная цепочка конструирование-технология (CAD/CAM в узком смысле)

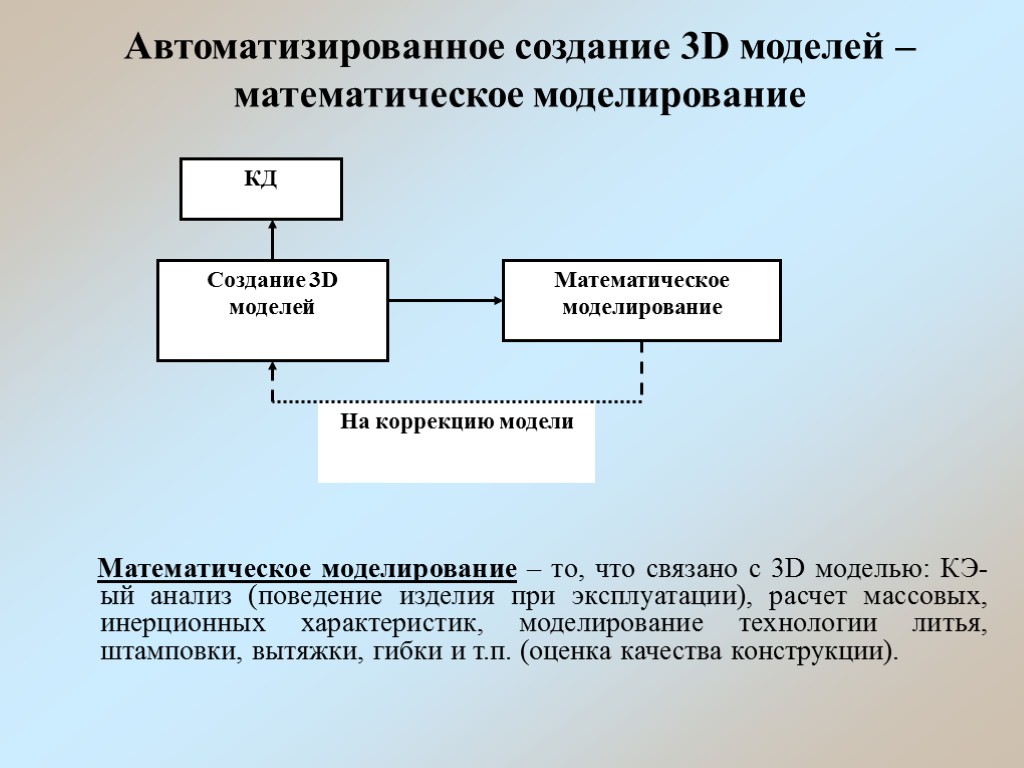

Автоматизированное создание 3D моделей – математическое моделирование Математическое моделирование – то, что связано с 3D моделью: КЭ-ый анализ (поведение изделия при эксплуатации), расчет массовых, инерционных характеристик, моделирование технологии литья, штамповки, вытяжки, гибки и т.п. (оценка качества конструкции).

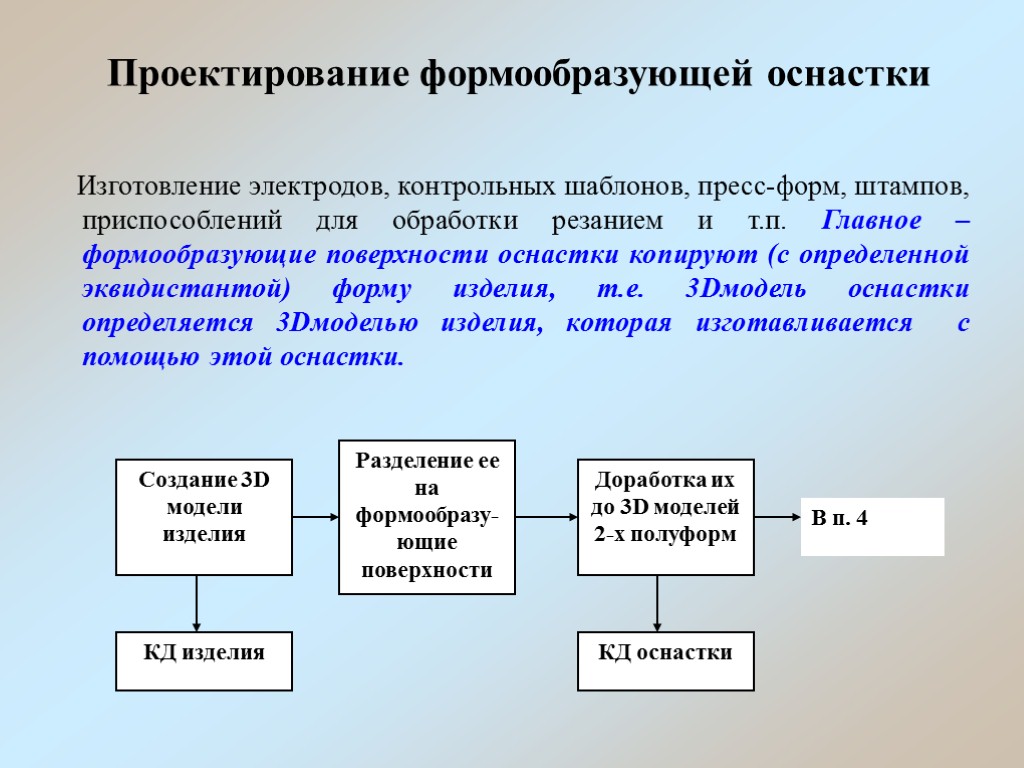

Проектирование формообразующей оснастки Изготовление электродов, контрольных шаблонов, пресс-форм, штампов, приспособлений для обработки резанием и т.п. Главное – формообразующие поверхности оснастки копируют (с определенной эквидистантой) форму изделия, т.е. 3Dмодель оснастки определяется 3Dмоделью изделия, которая изготавливается с помощью этой оснастки.

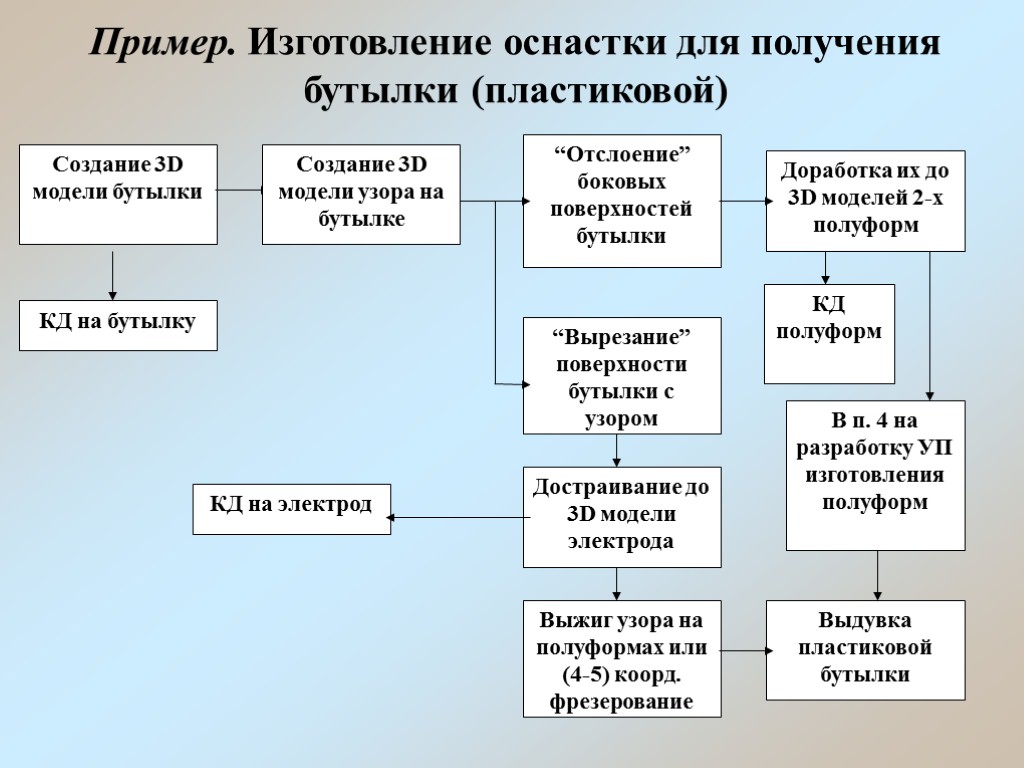

Пример. Изготовление оснастки для получения бутылки (пластиковой)

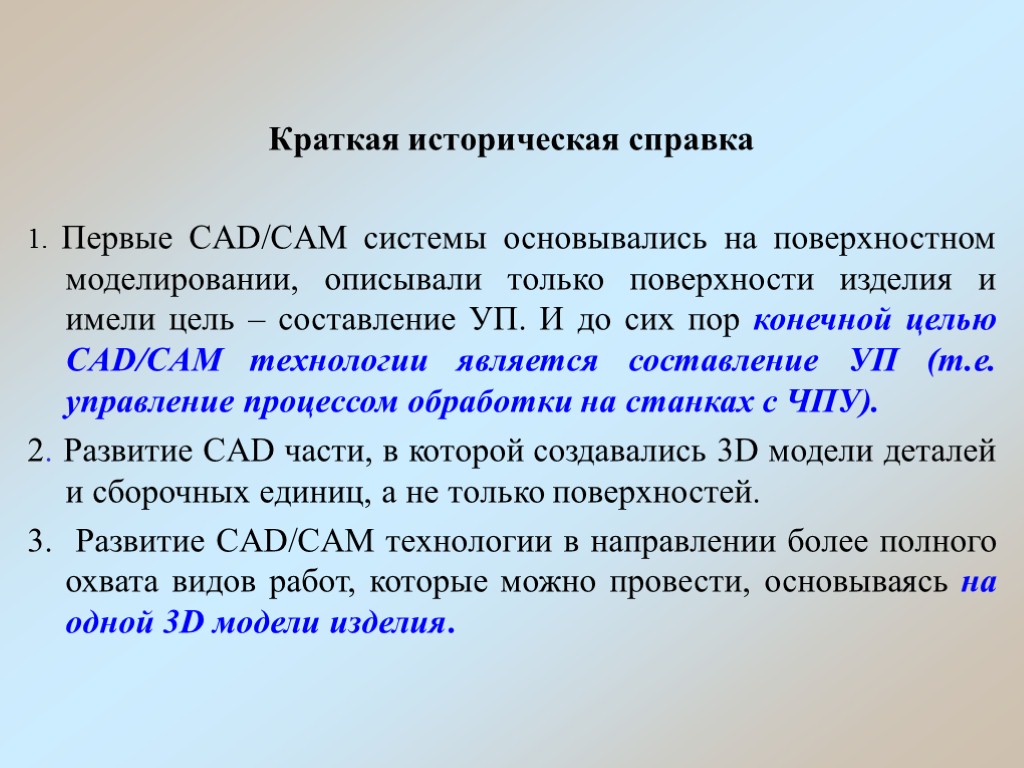

Краткая историческая справка 1. Первые CAD/CAM системы основывались на поверхностном моделировании, описывали только поверхности изделия и имели цель – составление УП. И до сих пор конечной целью CAD/CAM технологии является составление УП (т.е. управление процессом обработки на станках с ЧПУ). 2. Развитие CAD части, в которой создавались 3D модели деталей и сборочных единиц, а не только поверхностей. 3. Развитие CAD/CAM технологии в направлении более полного охвата видов работ, которые можно провести, основываясь на одной 3D модели изделия.

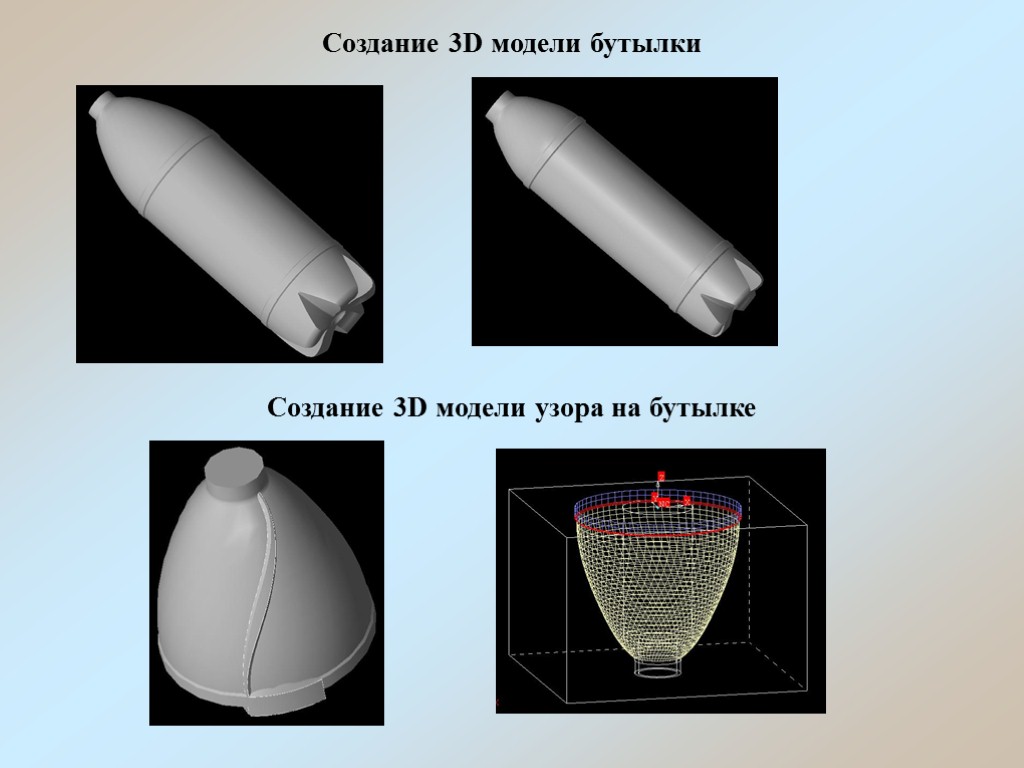

Создание 3D модели бутылки Создание 3D модели узора на бутылке

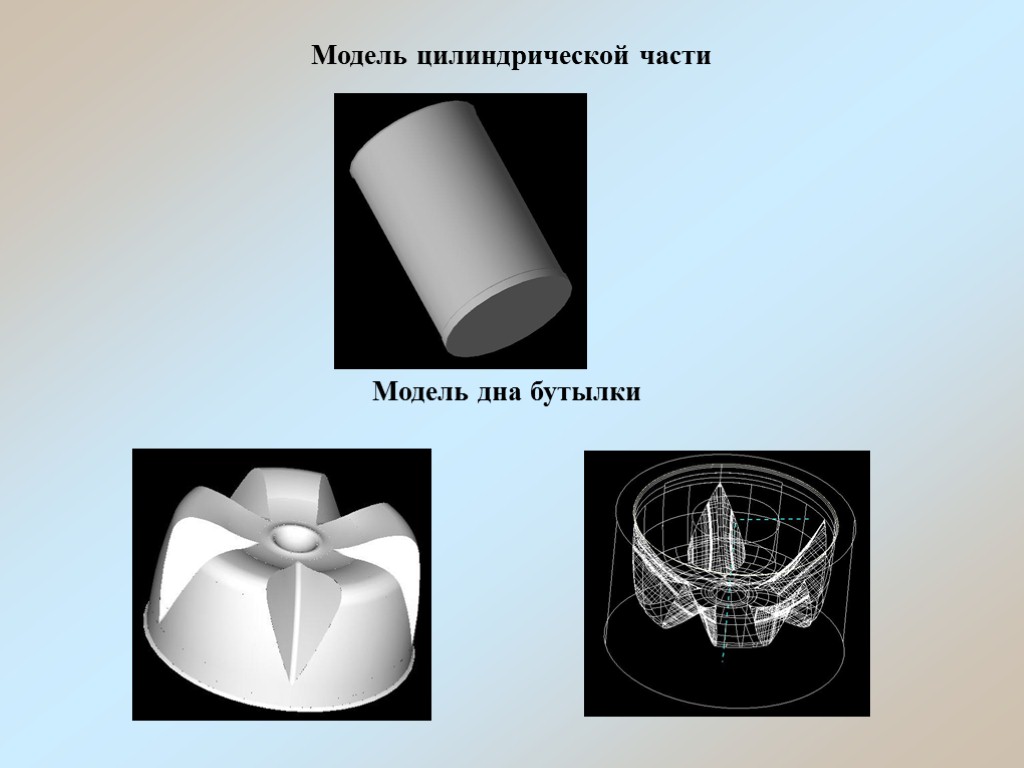

Модель цилиндрической части Модель дна бутылки

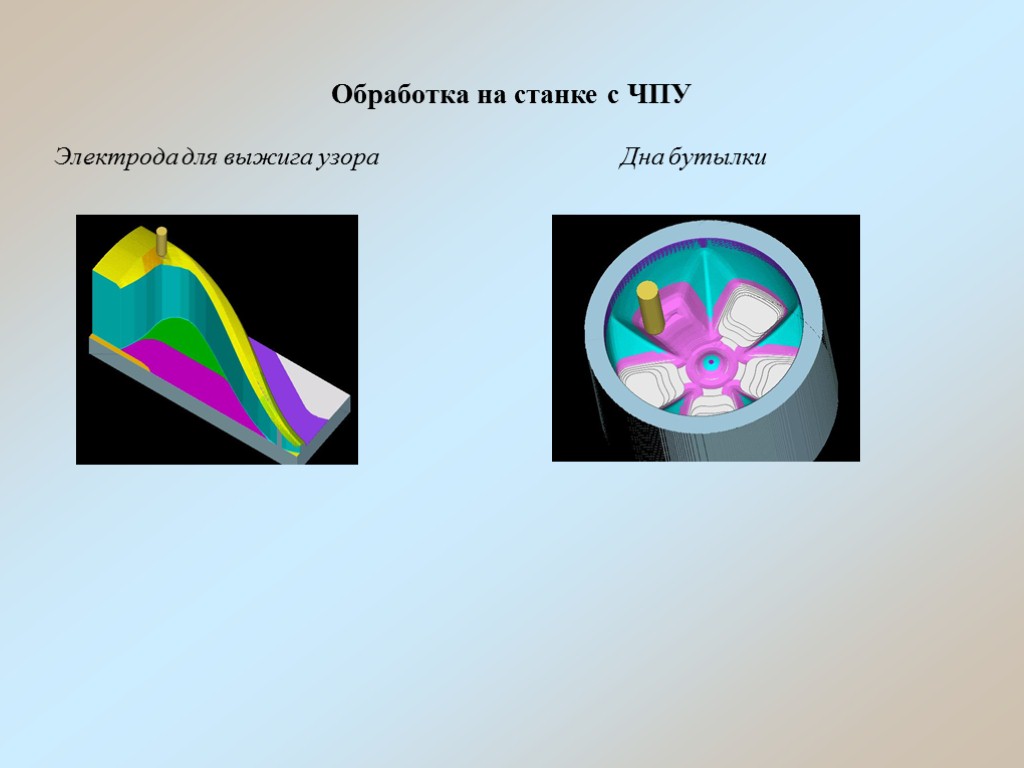

Обработка на станке с ЧПУ Электрода для выжига узора Дна бутылки

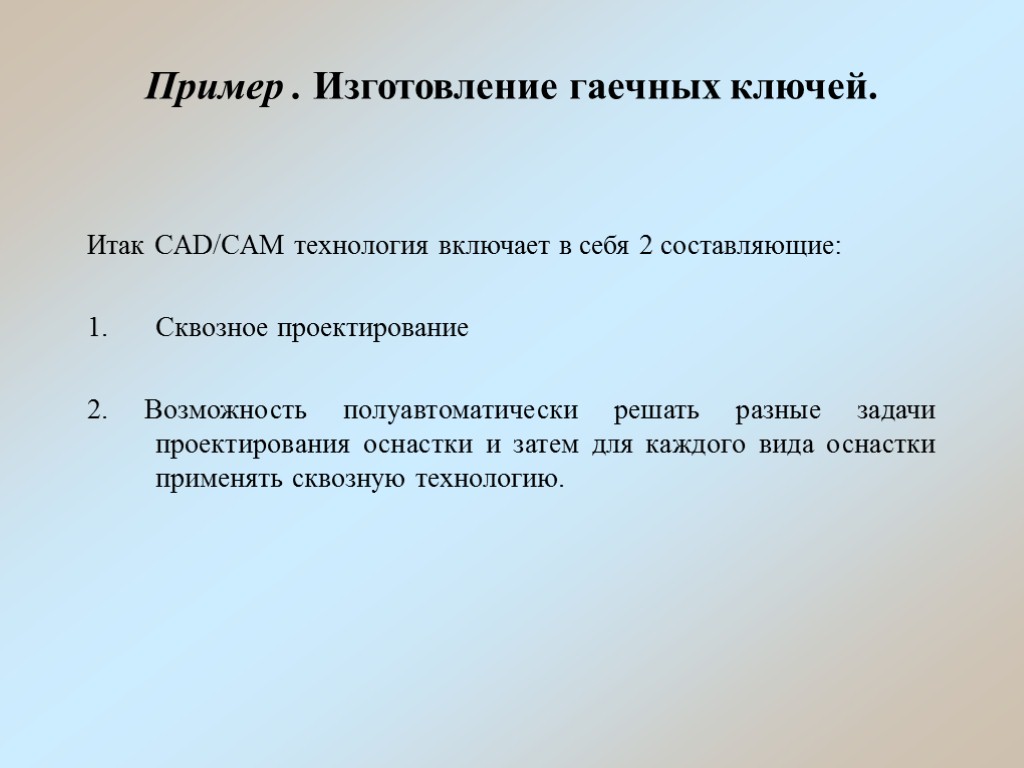

Пример . Изготовление гаечных ключей. Итак CAD/CAM технология включает в себя 2 составляющие: Сквозное проектирование 2. Возможность полуавтоматически решать разные задачи проектирования оснастки и затем для каждого вида оснастки применять сквозную технологию.
