INTEGRATING THE HEALTHCARE ENTERPISE IHE Workshop de orientação

INTEGRATING THE HEALTHCARE ENTERPISE (IHE) Workshop de orientação (2) International HL 7 Interoperability Conference-10 Carlos Guilherme Costa, Product Manager, ALERT Life Sciences Computing, IHE US & Eu Connectathon participant Julio Carau, Director, Hospital de Clinicas "Dr. Manuel Quintela", Montevideo, Uruguay May, 2010 1 IHE Orientation-Rio de Janeiro

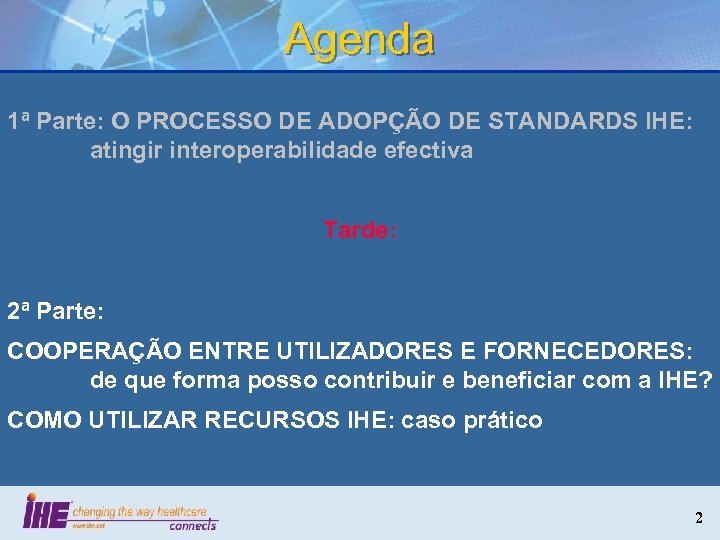

Agenda 1ª Parte: O PROCESSO DE ADOPÇÃO DE STANDARDS IHE: atingir interoperabilidade efectiva Tarde: 2ª Parte: COOPERAÇÃO ENTRE UTILIZADORES E FORNECEDORES: de que forma posso contribuir e beneficiar com a IHE? COMO UTILIZAR RECURSOS IHE: caso prático 2

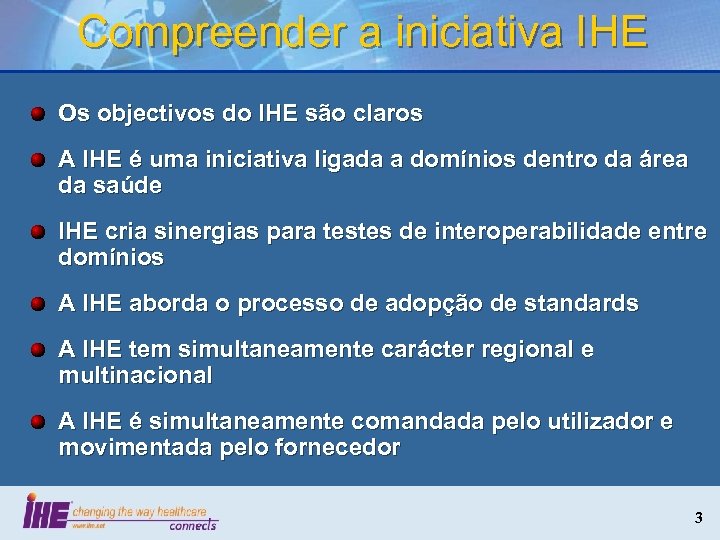

Compreender a iniciativa IHE Os objectivos do IHE são claros A IHE é uma iniciativa ligada a domínios dentro da área da saúde IHE cria sinergias para testes de interoperabilidade entre domínios A IHE aborda o processo de adopção de standards A IHE tem simultaneamente carácter regional e multinacional A IHE é simultaneamente comandada pelo utilizador e movimentada pelo fornecedor 3

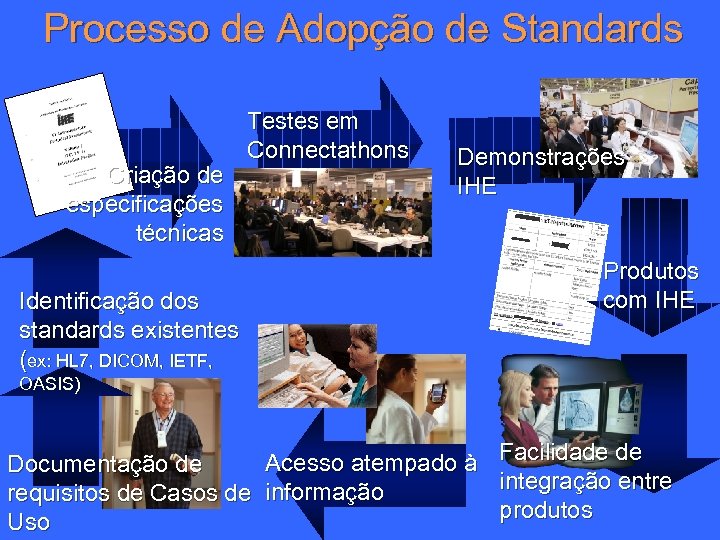

Processo de Adopção de Standards Criação de especificações técnicas Identificação dos standards existentes (ex: HL 7, DICOM, IETF, Testes em Connectathons Demonstrações IHE Produtos com IHE OASIS) Acesso atempado à Facilidade de Documentação de integração entre requisitos de Casos de informação produtos Uso 4

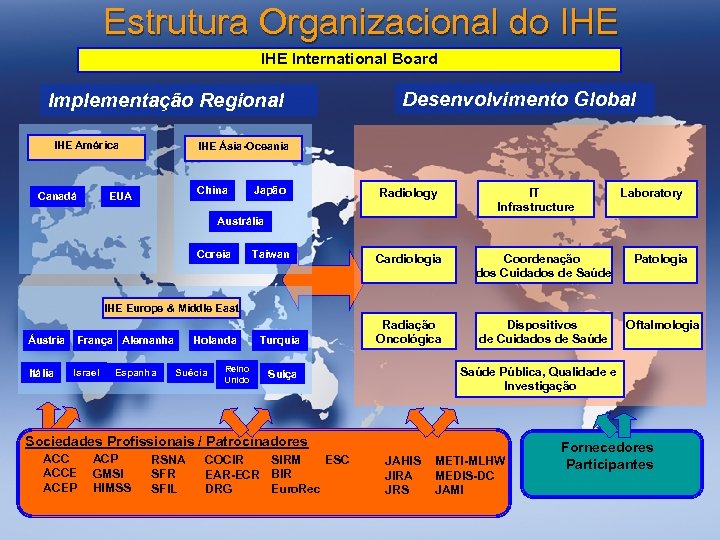

Estrutura Organizacional do IHE International Board Implementação Regional IHE América Canadá Desenvolvimento Global IHE Ásia-Oceania China EUA Japão Radiology IT Infrastructure Laboratory Austrália Coreia Taiwan Cardiologia Coordenação dos Cuidados de Saúde Patologia Radiação Oncológica Dispositivos de Cuidados de Saúde Oftalmologia IHE Europe & Middle East Áustria Itália França Alemanha Israel Espanha Holanda Suécia Reino Unido Turquia Saúde Pública, Qualidade e Investigação Suíça Sociedades Profissionais / Patrocinadores ACCE ACEP ACP GMSI HIMSS RSNA SFR SFIL ESC SIRM COCIR EAR-ECR BIR Euro. Rec DRG JAHIS JIRA JRS METI-MLHW MEDIS-DC JAMI Fornecedores Participantes 5 5

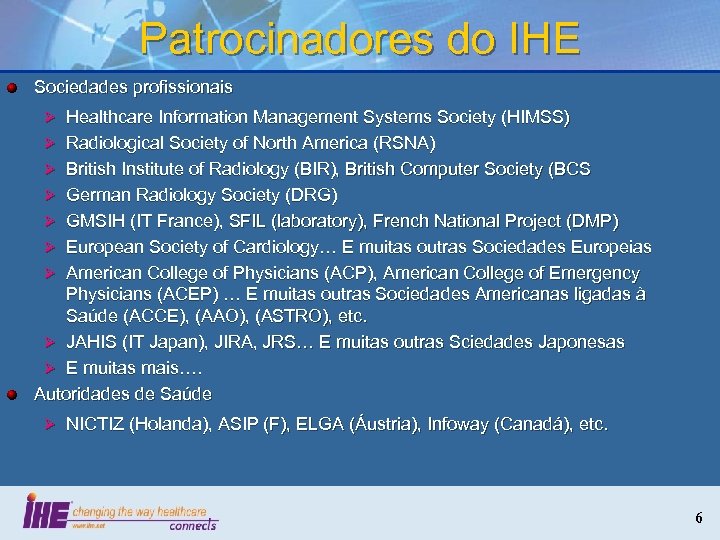

Patrocinadores do IHE Sociedades profissionais Ø Healthcare Information Management Systems Society (HIMSS) Ø Radiological Society of North America (RSNA) Ø British Institute of Radiology (BIR), British Computer Society (BCS Ø German Radiology Society (DRG) Ø GMSIH (IT France), SFIL (laboratory), French National Project (DMP) Ø European Society of Cardiology… E muitas outras Sociedades Europeias Ø American College of Physicians (ACP), American College of Emergency Physicians (ACEP) … E muitas outras Sociedades Americanas ligadas à Saúde (ACCE), (AAO), (ASTRO), etc. Ø JAHIS (IT Japan), JIRA, JRS… E muitas outras Sciedades Japonesas Ø E muitas mais…. Autoridades de Saúde Ø NICTIZ (Holanda), ASIP (F), ELGA (Áustria), Infoway (Canadá), etc. 6

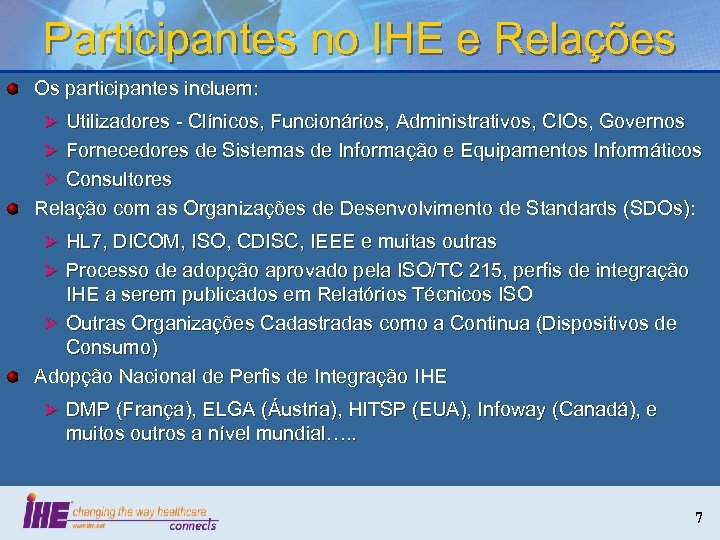

Participantes no IHE e Relações Os participantes incluem: Ø Utilizadores - Clínicos, Funcionários, Administrativos, CIOs, Governos Ø Fornecedores de Sistemas de Informação e Equipamentos Informáticos Ø Consultores Relação com as Organizações de Desenvolvimento de Standards (SDOs): Ø HL 7, DICOM, ISO, CDISC, IEEE e muitas outras Ø Processo de adopção aprovado pela ISO/TC 215, perfis de integração IHE a serem publicados em Relatórios Técnicos ISO Ø Outras Organizações Cadastradas como a Continua (Dispositivos de Consumo) Adopção Nacional de Perfis de Integração IHE Ø DMP (França), ELGA (Áustria), HITSP (EUA), Infoway (Canadá), e muitos outros a nível mundial…. . 7

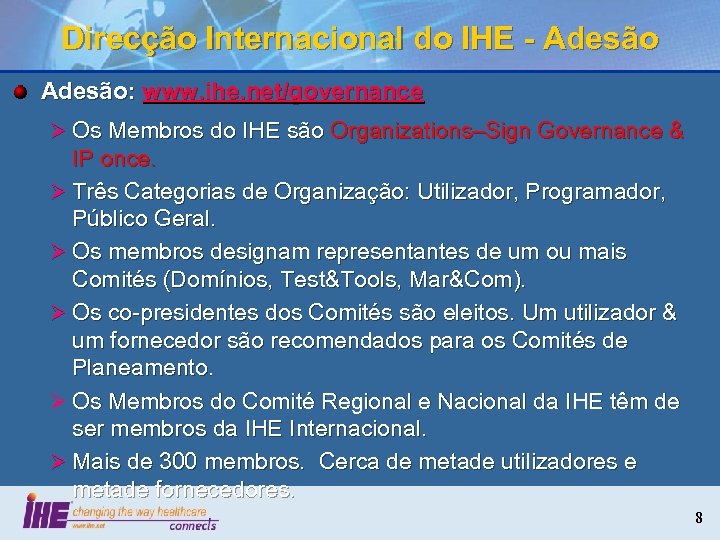

Direcção Internacional do IHE - Adesão: www. ihe. net/governance Ø Os Membros do IHE são Organizations–Sign Governance & IP once. Ø Três Categorias de Organização: Utilizador, Programador, Público Geral. Ø Os membros designam representantes de um ou mais Comités (Domínios, Test&Tools, Mar&Com). Ø Os co-presidentes dos Comités são eleitos. Um utilizador & um fornecedor são recomendados para os Comités de Planeamento. Ø Os Membros do Comité Regional e Nacional da IHE têm de ser membros da IHE Internacional. Ø Mais de 300 membros. Cerca de metade utilizadores e metade fornecedores. 8

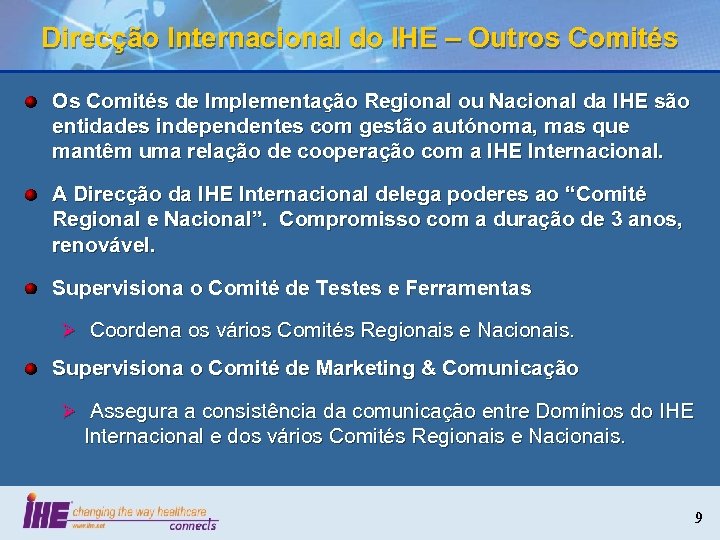

Direcção Internacional do IHE – Outros Comités Os Comités de Implementação Regional ou Nacional da IHE são entidades independentes com gestão autónoma, mas que mantêm uma relação de cooperação com a IHE Internacional. A Direcção da IHE Internacional delega poderes ao “Comité Regional e Nacional”. Compromisso com a duração de 3 anos, renovável. Supervisiona o Comité de Testes e Ferramentas Ø Coordena os vários Comités Regionais e Nacionais. Supervisiona o Comité de Marketing & Comunicação Ø Assegura a consistência da comunicação entre Domínios do IHE Internacional e dos vários Comités Regionais e Nacionais. 9

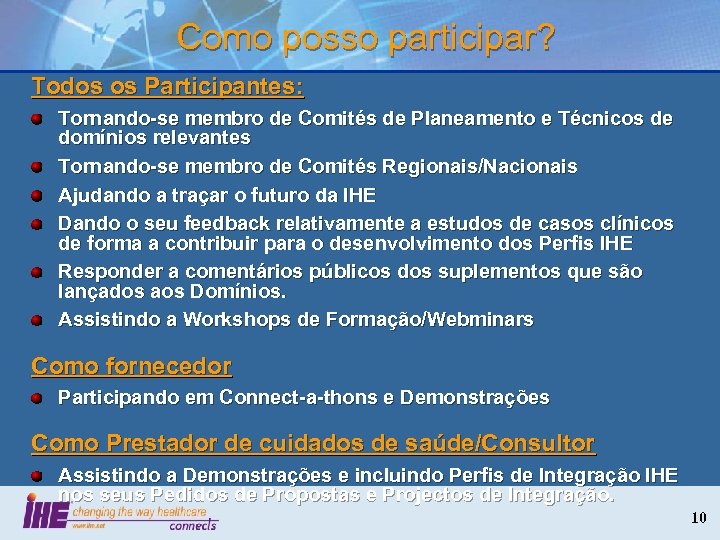

Como posso participar? Todos os Participantes: Tornando-se membro de Comités de Planeamento e Técnicos de domínios relevantes Tornando-se membro de Comités Regionais/Nacionais Ajudando a traçar o futuro da IHE Dando o seu feedback relativamente a estudos de casos clínicos de forma a contribuir para o desenvolvimento dos Perfis IHE Responder a comentários públicos dos suplementos que são lançados aos Domínios. Assistindo a Workshops de Formação/Webminars Como fornecedor Participando em Connect-a-thons e Demonstrações Como Prestador de cuidados de saúde/Consultor Assistindo a Demonstrações e incluindo Perfis de Integração IHE nos seus Pedidos de Propostas e Projectos de Integração. 10

O que posso fazer? Aprender mais sobre a IHE, www. ihe. net Nos pedidos de propostas e documentos de contrato, insista na conformidade dos perfis IHE: Ø Seleccione Perfis de Integração e Actor(es) Adequados Ø Peça aos fornecedores as suas “Declarações de Integração IHE” Necessita de mais interoperabilidade? Ø Participe nos Comités IHE 11

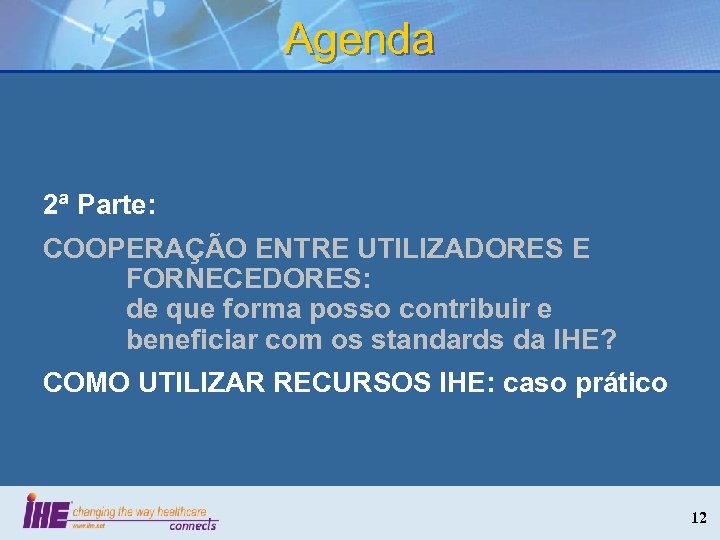

Agenda 2ª Parte: COOPERAÇÃO ENTRE UTILIZADORES E FORNECEDORES: de que forma posso contribuir e beneficiar com os standards da IHE? COMO UTILIZAR RECURSOS IHE: caso prático 12

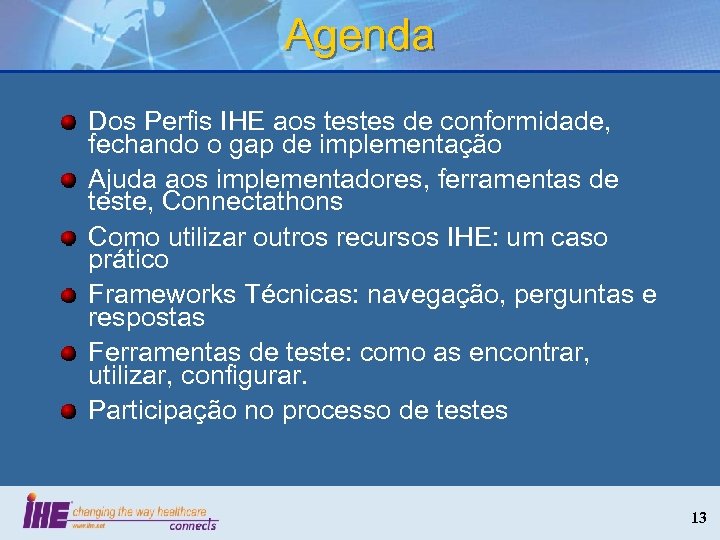

Agenda Dos Perfis IHE aos testes de conformidade, fechando o gap de implementação Ajuda aos implementadores, ferramentas de teste, Connectathons Como utilizar outros recursos IHE: um caso prático Frameworks Técnicas: navegação, perguntas e respostas Ferramentas de teste: como as encontrar, utilizar, configurar. Participação no processo de testes 13

Connectathon 14

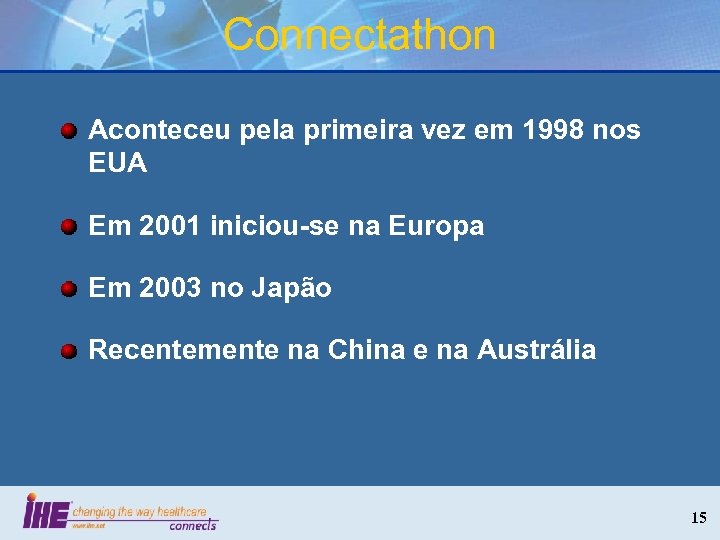

Connectathon Aconteceu pela primeira vez em 1998 nos EUA Em 2001 iniciou-se na Europa Em 2003 no Japão Recentemente na China e na Austrália 15

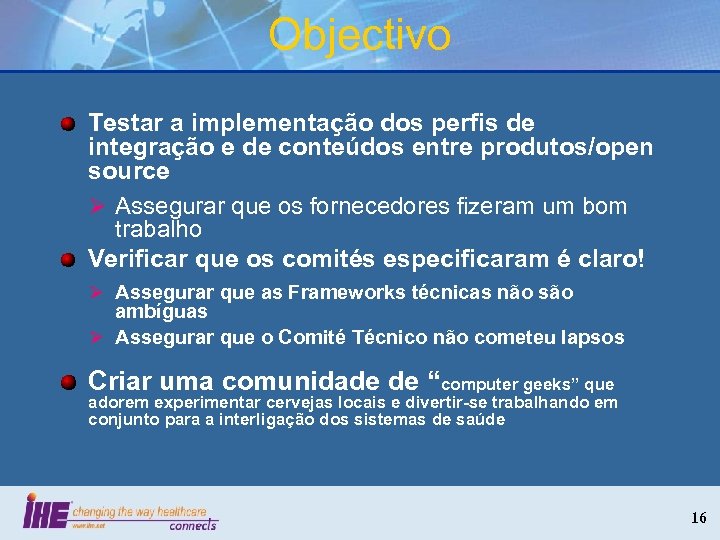

Objectivo Testar a implementação dos perfis de integração e de conteúdos entre produtos/open source Ø Assegurar que os fornecedores fizeram um bom trabalho Verificar que os comités especificaram é claro! Ø Assegurar que as Frameworks técnicas não são ambíguas Ø Assegurar que o Comité Técnico não cometeu lapsos Criar uma comunidade de “computer geeks” que adorem experimentar cervejas locais e divertir-se trabalhando em conjunto para a interligação dos sistemas de saúde 16

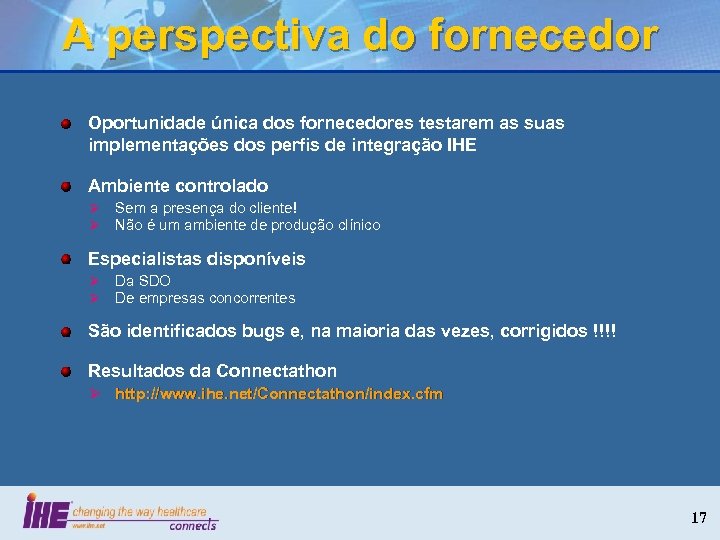

A perspectiva do fornecedor Oportunidade única dos fornecedores testarem as suas implementações dos perfis de integração IHE Ambiente controlado Ø Ø Sem a presença do cliente! Não é um ambiente de produção clínico Especialistas disponíveis Ø Ø Da SDO De empresas concorrentes São identificados bugs e, na maioria das vezes, corrigidos !!!! Resultados da Connectathon Ø http: //www. ihe. net/Connectathon/index. cfm 17

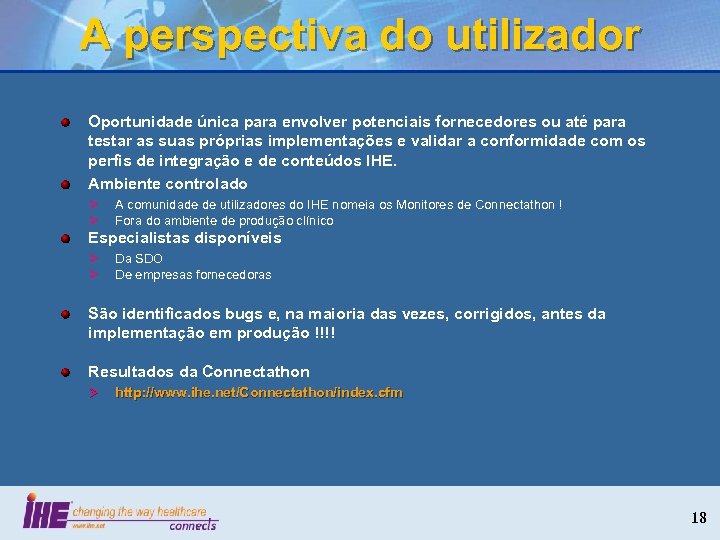

A perspectiva do utilizador Oportunidade única para envolver potenciais fornecedores ou até para testar as suas próprias implementações e validar a conformidade com os perfis de integração e de conteúdos IHE. Ambiente controlado Ø Ø A comunidade de utilizadores do IHE nomeia os Monitores de Connectathon ! Fora do ambiente de produção clínico Especialistas disponíveis Ø Ø Da SDO De empresas fornecedoras São identificados bugs e, na maioria das vezes, corrigidos, antes da implementação em produção !!!! Resultados da Connectathon Ø http: //www. ihe. net/Connectathon/index. cfm 18

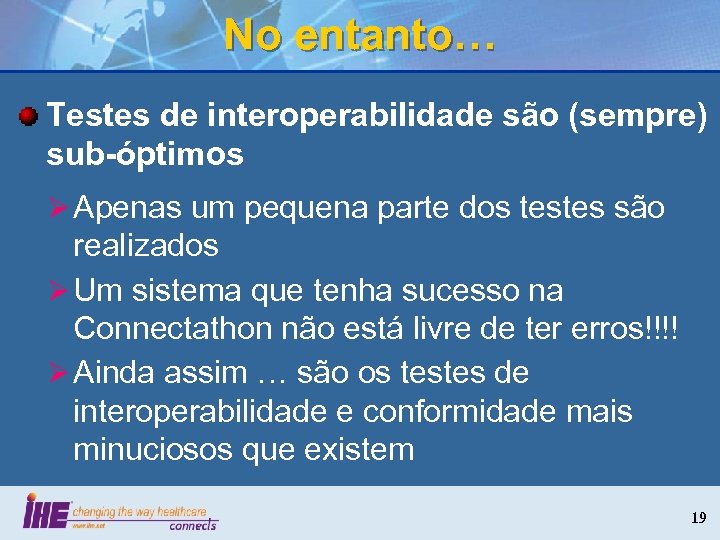

No entanto… Testes de interoperabilidade são (sempre) sub-óptimos Ø Apenas um pequena parte dos testes são realizados Ø Um sistema que tenha sucesso na Connectathon não está livre de ter erros!!!! Ø Ainda assim … são os testes de interoperabilidade e conformidade mais minuciosos que existem 19

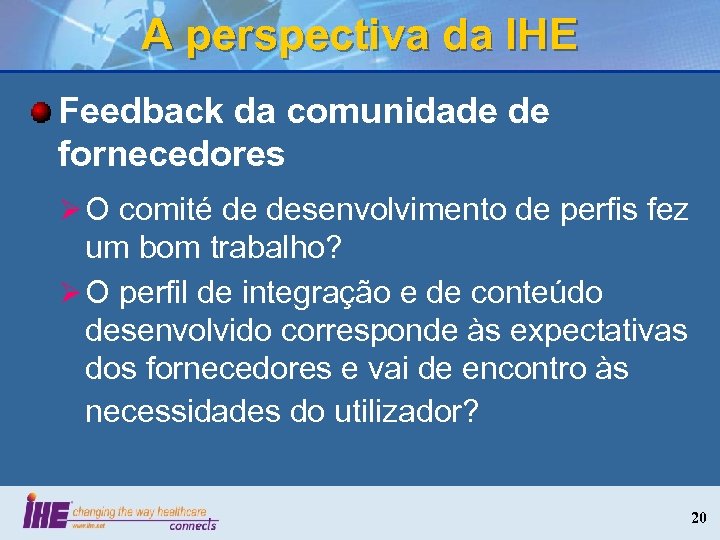

A perspectiva da IHE Feedback da comunidade de fornecedores Ø O comité de desenvolvimento de perfis fez um bom trabalho? Ø O perfil de integração e de conteúdo desenvolvido corresponde às expectativas dos fornecedores e vai de encontro às necessidades do utilizador? 20

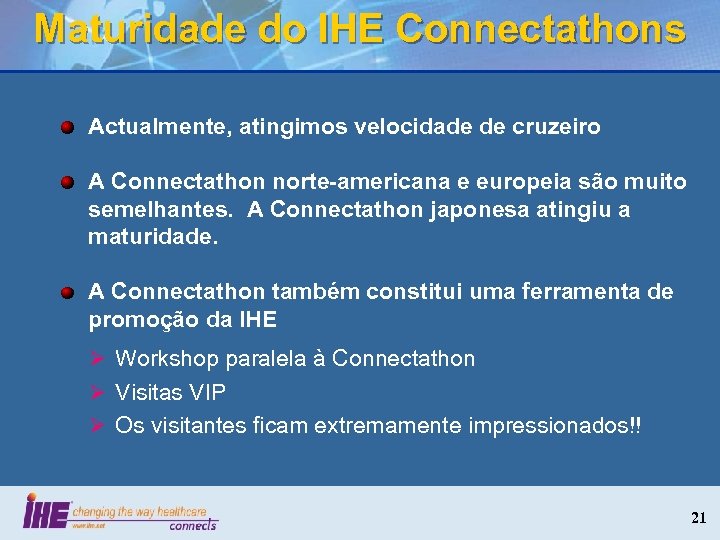

Maturidade do IHE Connectathons Actualmente, atingimos velocidade de cruzeiro A Connectathon norte-americana e europeia são muito semelhantes. A Connectathon japonesa atingiu a maturidade. A Connectathon também constitui uma ferramenta de promoção da IHE Ø Workshop paralela à Connectathon Ø Visitas VIP Ø Os visitantes ficam extremamente impressionados!! 21

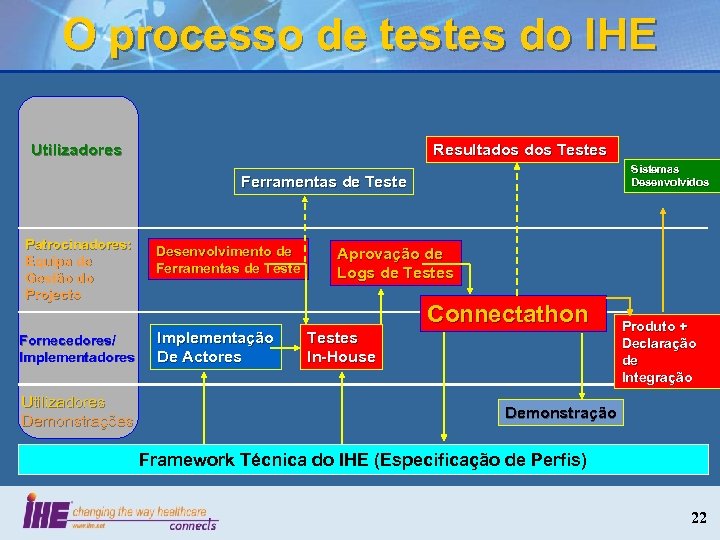

O processo de testes do IHE Utilizadores Resultados Testes Sistemas Desenvolvidos Ferramentas de Teste Patrocinadores: Equipa de Gestão do Projecto Fornecedores/ Implementadores Utilizadores Demonstrações Desenvolvimento de Ferramentas de Teste Aprovação de Logs de Testes Connectathon Implementação De Actores Testes In-House Produto + Declaração de Integração Demonstração Framework Técnica do IHE (Especificação de Perfis) 22

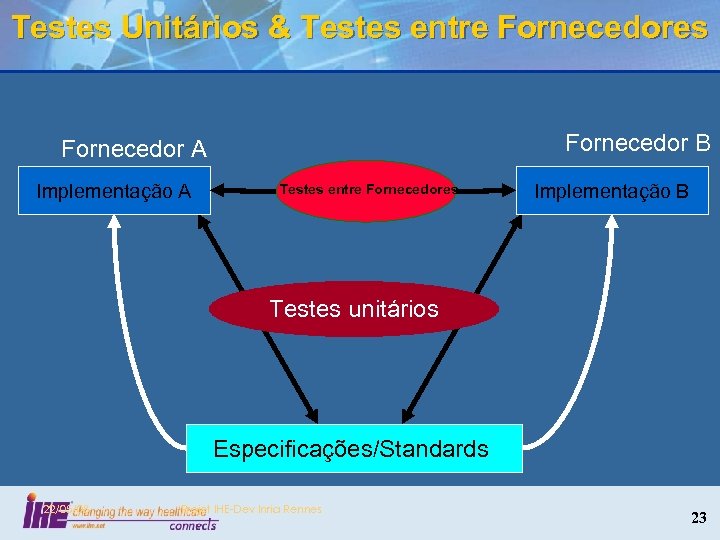

Testes Unitários & Testes entre Fornecedores Fornecedor B Fornecedor A Implementação A Testes entre Fornecedores Implementação B Testes unitários Especificações/Standards 22/05/08 Projet IHE-Dev Inria Rennes 23

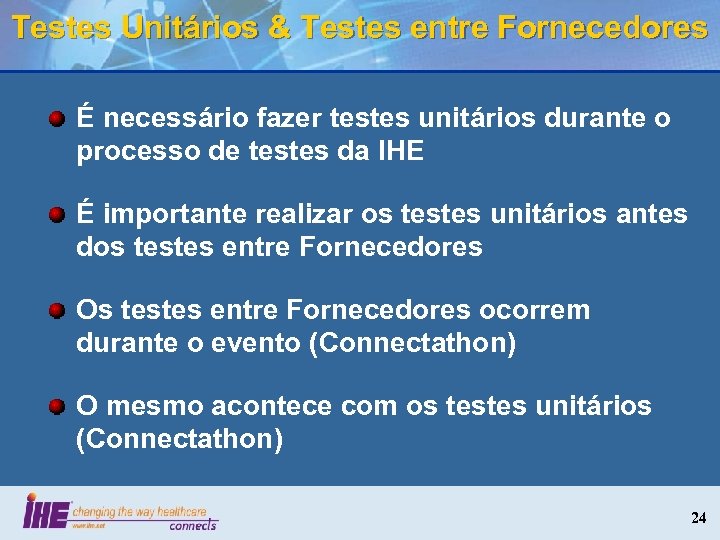

Testes Unitários & Testes entre Fornecedores É necessário fazer testes unitários durante o processo de testes da IHE É importante realizar os testes unitários antes dos testes entre Fornecedores Os testes entre Fornecedores ocorrem durante o evento (Connectathon) O mesmo acontece com os testes unitários (Connectathon) 24

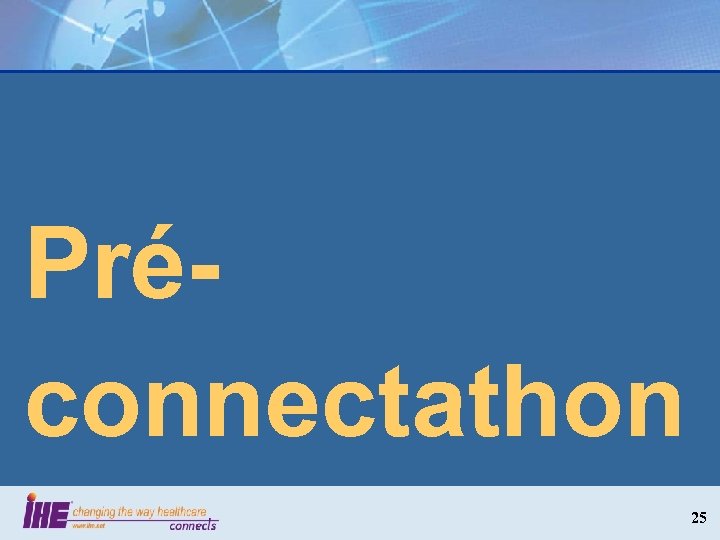

Préconnectathon 25

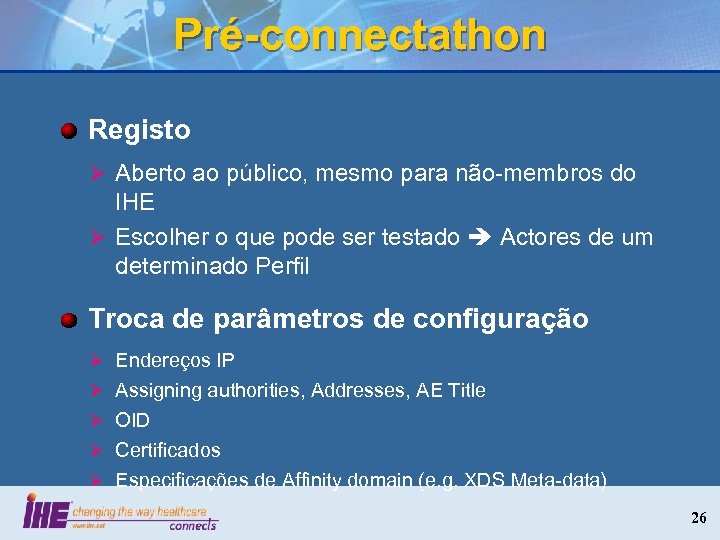

Pré-connectathon Registo Ø Aberto ao público, mesmo para não-membros do IHE Ø Escolher o que pode ser testado Actores de um determinado Perfil Troca de parâmetros de configuração Ø Endereços IP Ø Assigning authorities, Addresses, AE Title Ø OID Ø Certificados Ø Especificações de Affinity domain (e. g. XDS Meta-data) 26

Pre-connectathon Testes unitários utilizam a ferramenta de testes Gazelle Testes in-house para que os Fornecedores se preparem Os Fornecedores colocam os seus logs da ferramenta Gazelle Após a colocação do log, e do respectivo feedback positivo, a participação no evento Connectathon é aceite pelo Gestor de Projecto Técnico do IHE 27

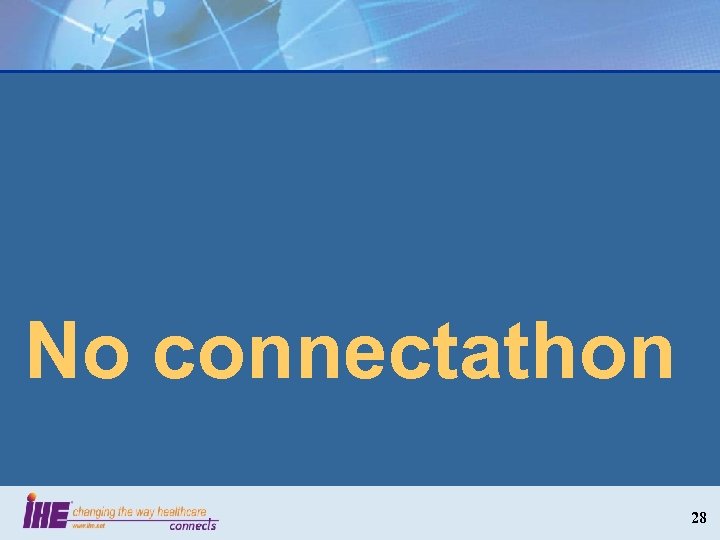

No connectathon 28

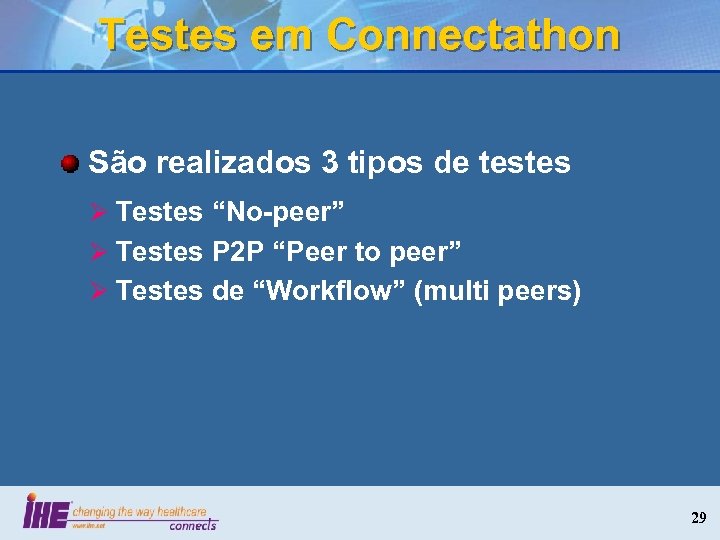

Testes em Connectathon São realizados 3 tipos de testes Ø Testes “No-peer” Ø Testes P 2 P “Peer to peer” Ø Testes de “Workflow” (multi peers) 29

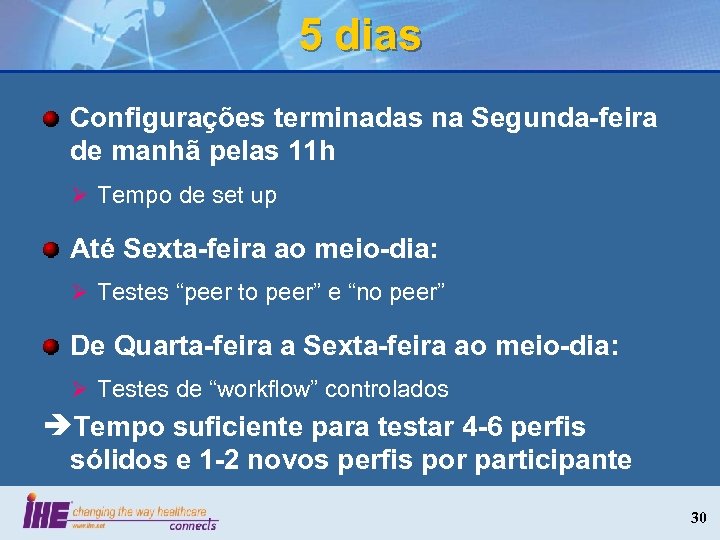

5 dias Configurações terminadas na Segunda-feira de manhã pelas 11 h Ø Tempo de set up Até Sexta-feira ao meio-dia: Ø Testes “peer to peer” e “no peer” De Quarta-feira a Sexta-feira ao meio-dia: Ø Testes de “workflow” controlados Tempo suficiente para testar 4 -6 perfis sólidos e 1 -2 novos perfis por participante 30

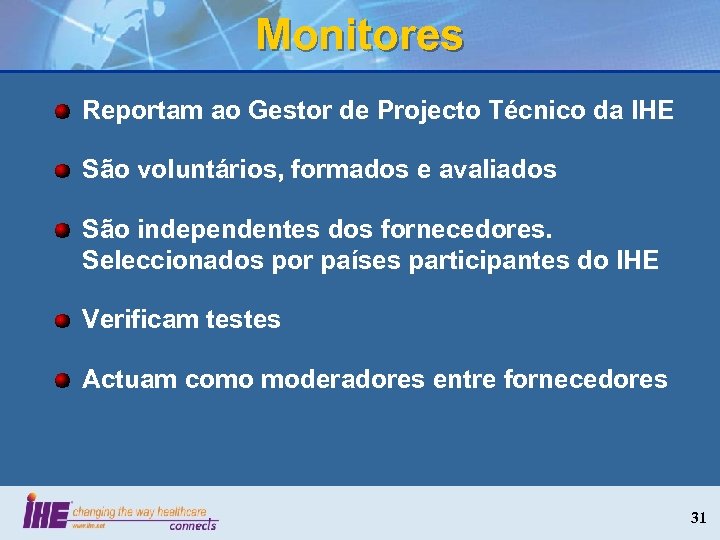

Monitores Reportam ao Gestor de Projecto Técnico da IHE São voluntários, formados e avaliados São independentes dos fornecedores. Seleccionados por países participantes do IHE Verificam testes Actuam como moderadores entre fornecedores 31

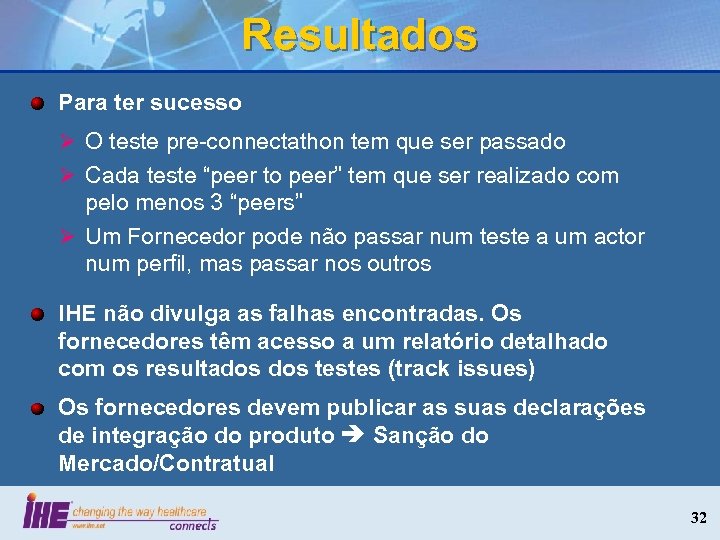

Resultados Para ter sucesso Ø O teste pre-connectathon tem que ser passado Ø Cada teste “peer to peer” tem que ser realizado com pelo menos 3 “peers” Ø Um Fornecedor pode não passar num teste a um actor num perfil, mas passar nos outros IHE não divulga as falhas encontradas. Os fornecedores têm acesso a um relatório detalhado com os resultados testes (track issues) Os fornecedores devem publicar as suas declarações de integração do produto Sanção do Mercado/Contratual 32

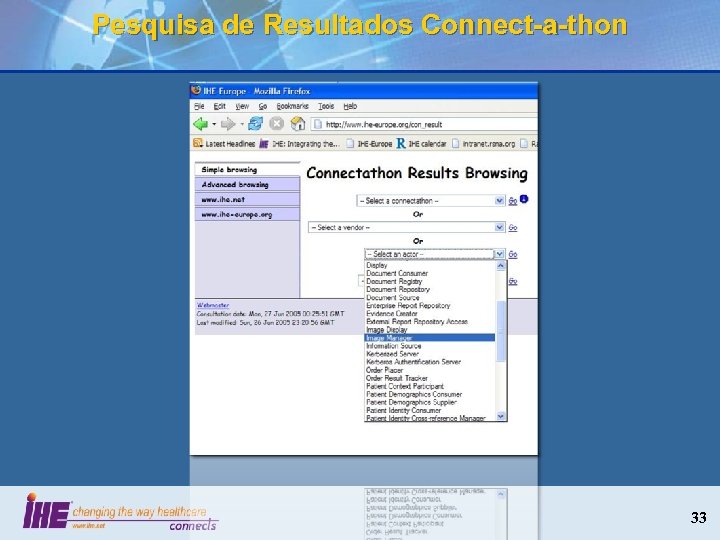

Pesquisa de Resultados Connect-a-thon 33

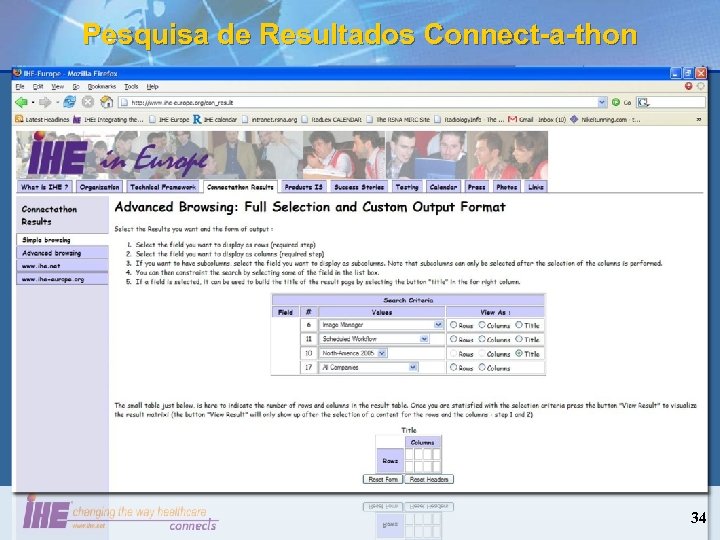

Pesquisa de Resultados Connect-a-thon 34

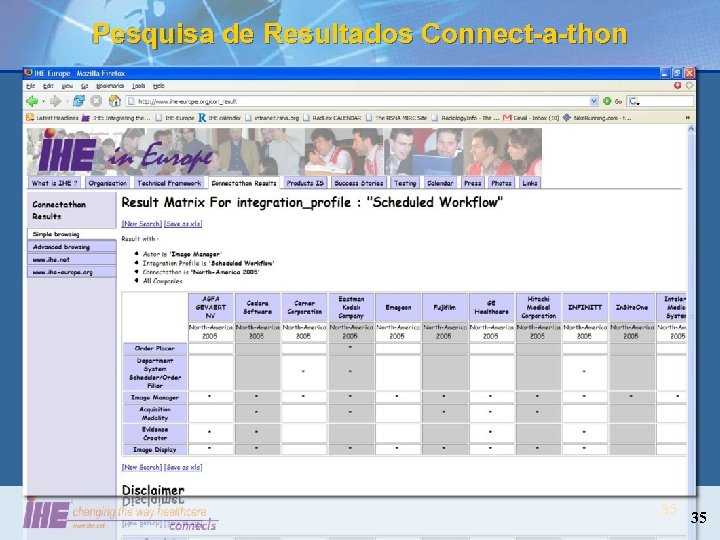

Pesquisa de Resultados Connect-a-thon 35 35

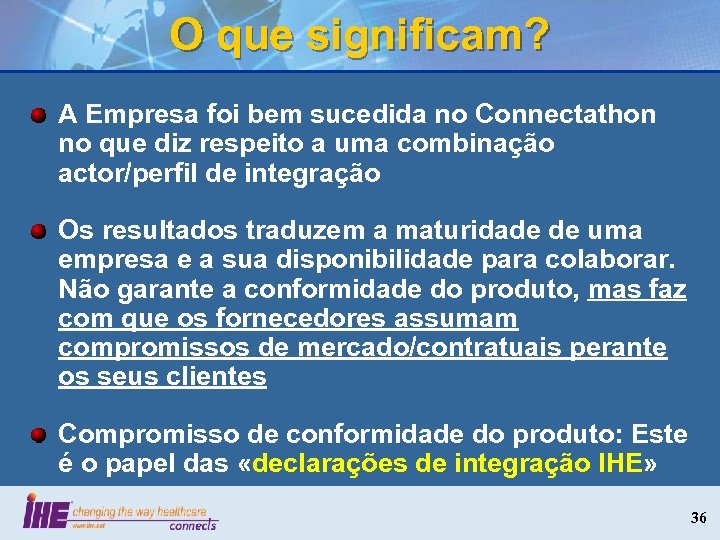

O que significam? A Empresa foi bem sucedida no Connectathon no que diz respeito a uma combinação actor/perfil de integração Os resultados traduzem a maturidade de uma empresa e a sua disponibilidade para colaborar. Não garante a conformidade do produto, mas faz com que os fornecedores assumam compromissos de mercado/contratuais perante os seus clientes Compromisso de conformidade do produto: Este é o papel das «declarações de integração IHE» 36

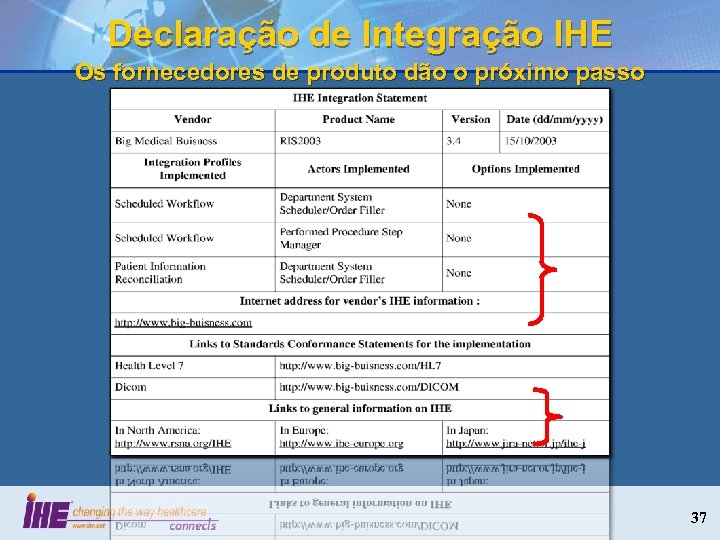

Declaração de Integração IHE Os fornecedores de produto dão o próximo passo 37

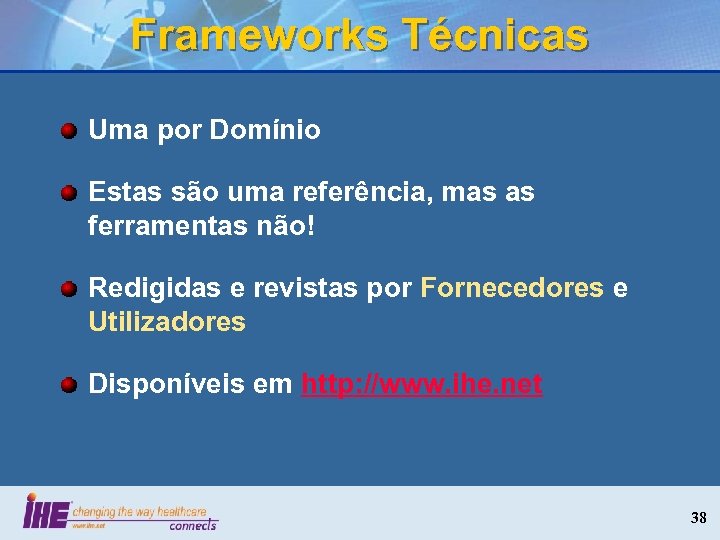

Frameworks Técnicas Uma por Domínio Estas são uma referência, mas as ferramentas não! Redigidas e revistas por Fornecedores e Utilizadores Disponíveis em http: //www. ihe. net 38

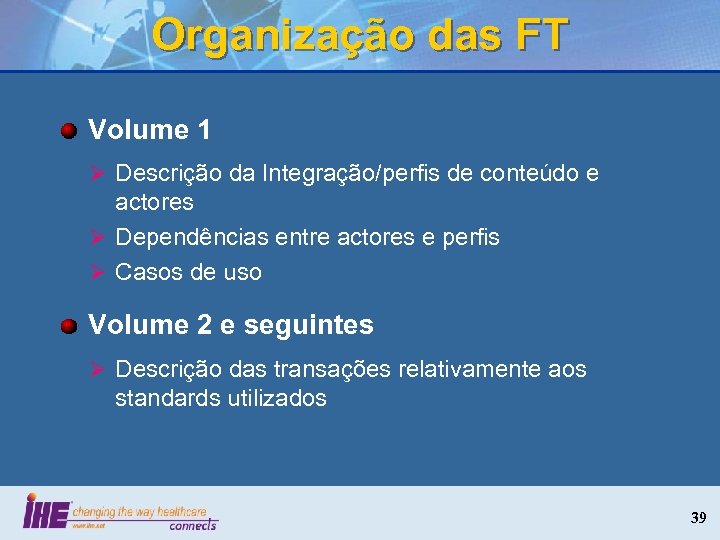

Organização das FT Volume 1 Ø Descrição da Integração/perfis de conteúdo e actores Ø Dependências entre actores e perfis Ø Casos de uso Volume 2 e seguintes Ø Descrição das transações relativamente aos standards utilizados 39

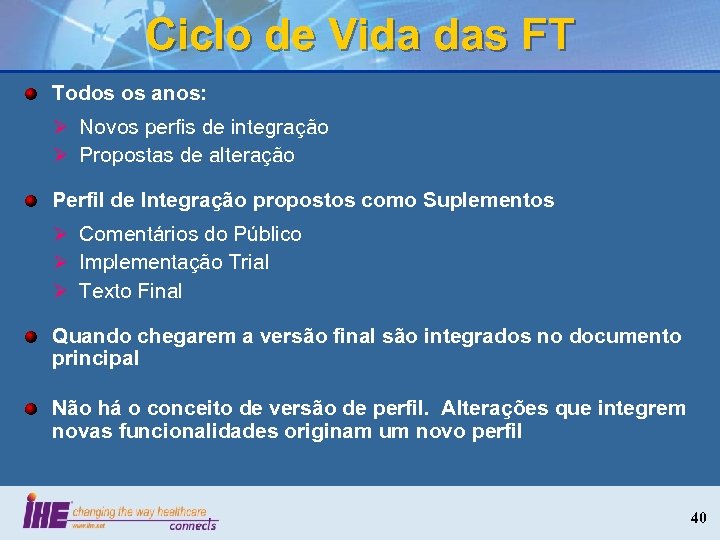

Ciclo de Vida das FT Todos os anos: Ø Novos perfis de integração Ø Propostas de alteração Perfil de Integração propostos como Suplementos Ø Comentários do Público Ø Implementação Trial Ø Texto Final Quando chegarem a versão final são integrados no documento principal Não há o conceito de versão de perfil. Alterações que integrem novas funcionalidades originam um novo perfil 40

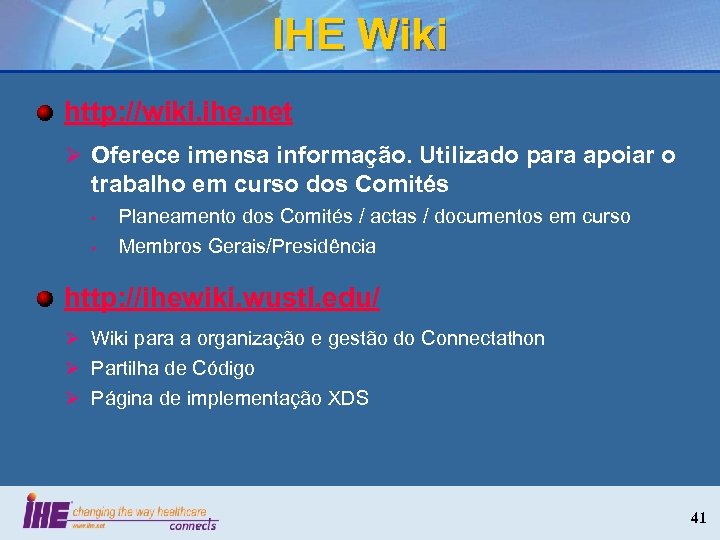

IHE Wiki http: //wiki. ihe. net Ø Oferece imensa informação. Utilizado para apoiar o trabalho em curso dos Comités • • Planeamento dos Comités / actas / documentos em curso Membros Gerais/Presidência http: //ihewiki. wustl. edu/ Ø Wiki para a organização e gestão do Connectathon Ø Partilha de Código Ø Página de implementação XDS 41

Objectivos Gazelle 42

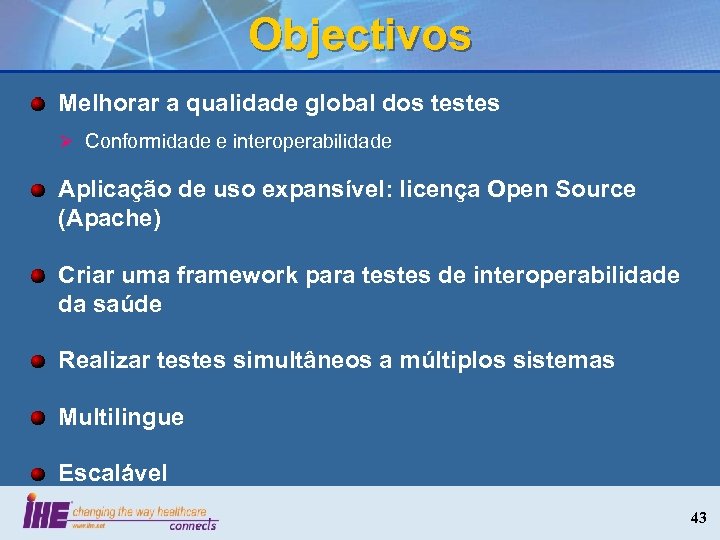

Objectivos Melhorar a qualidade global dos testes Ø Conformidade e interoperabilidade Aplicação de uso expansível: licença Open Source (Apache) Criar uma framework para testes de interoperabilidade da saúde Realizar testes simultâneos a múltiplos sistemas Multilingue Escalável 43

5 Contextos de Uso Connectathon Virtual Ferramenta Interna de Testes de Fornecedores Ferramenta Interna de Testes de Empresas de Saúde (DSI) Organizações Governamentais/de Certificação 44

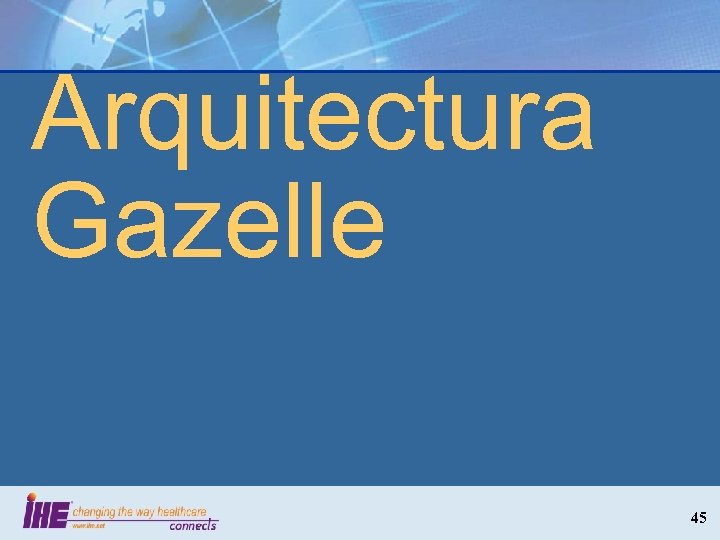

Arquitectura Gazelle 45

Arquitectura Gazelle Control System External Validation Services Validation Services Gazelle Test Engine Database Configuration Info Control Feedback Gazelle Actor (Simulators) Gazelle Actor (Simulators) System Under Test Tests Scenario Proxy Network 22/05/08 Projet IHE-Dev Inria Rennes 46

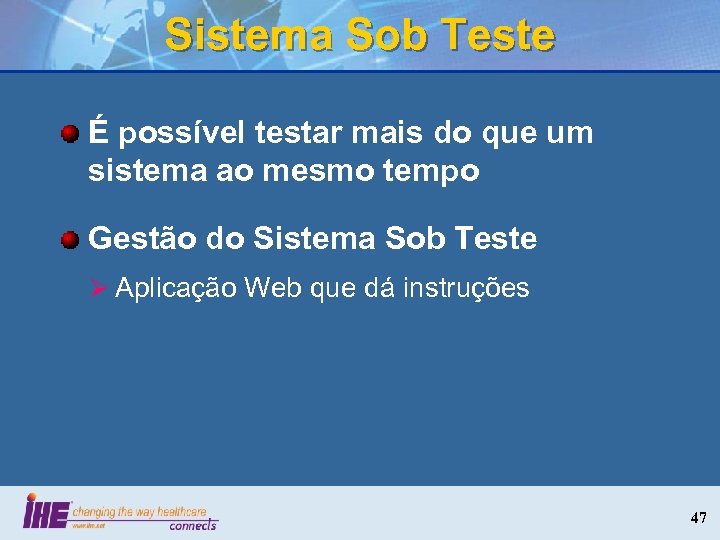

Sistema Sob Teste É possível testar mais do que um sistema ao mesmo tempo Gestão do Sistema Sob Teste Ø Aplicação Web que dá instruções 47

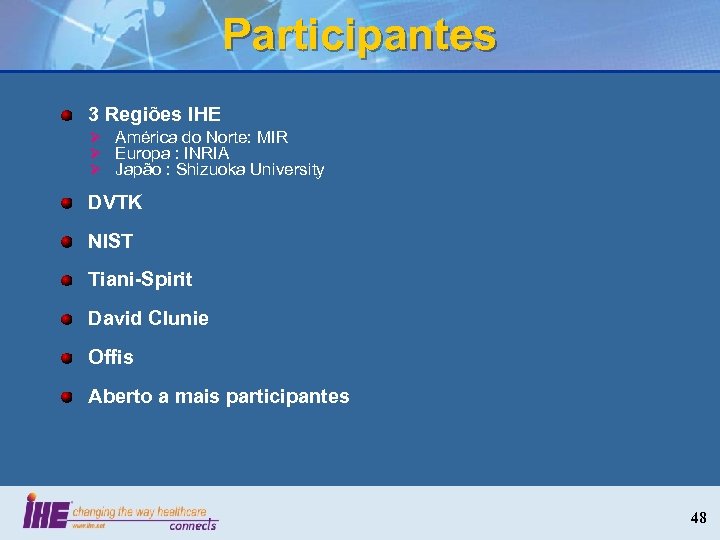

Participantes 3 Regiões IHE Ø América do Norte: MIR Ø Europa : INRIA Ø Japão : Shizuoka University DVTK NIST Tiani-Spirit David Clunie Offis Aberto a mais participantes 48

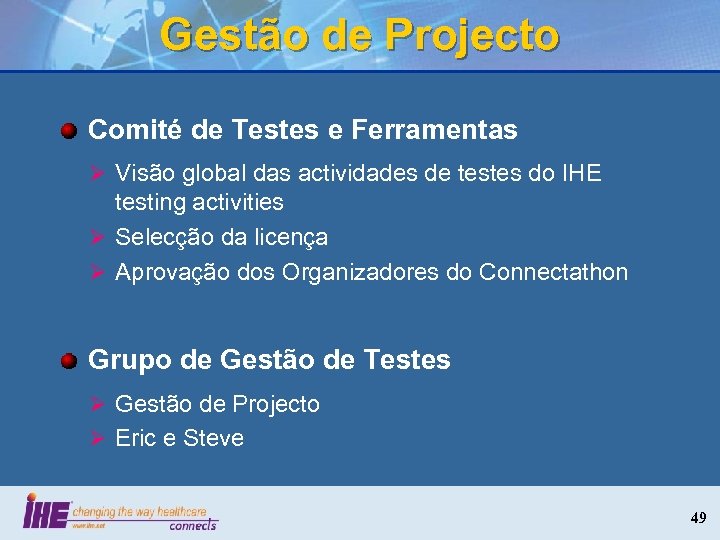

Gestão de Projecto Comité de Testes e Ferramentas Ø Visão global das actividades de testes do IHE testing activities Ø Selecção da licença Ø Aprovação dos Organizadores do Connectathon Grupo de Gestão de Testes Ø Gestão de Projecto Ø Eric e Steve 49

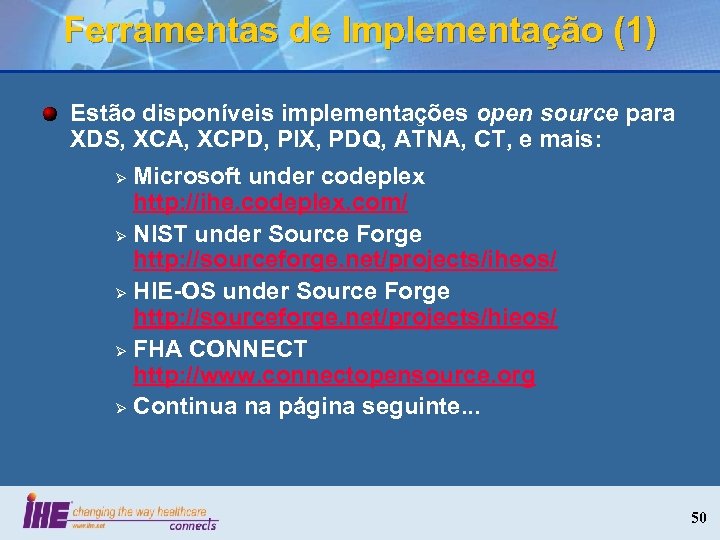

Ferramentas de Implementação (1) Estão disponíveis implementações open source para XDS, XCA, XCPD, PIX, PDQ, ATNA, CT, e mais: Microsoft under codeplex http: //ihe. codeplex. com/ Ø NIST under Source Forge http: //sourceforge. net/projects/iheos/ Ø HIE-OS under Source Forge http: //sourceforge. net/projects/hieos/ Ø FHA CONNECT http: //www. connectopensource. org Ø Continua na página seguinte. . . Ø 50

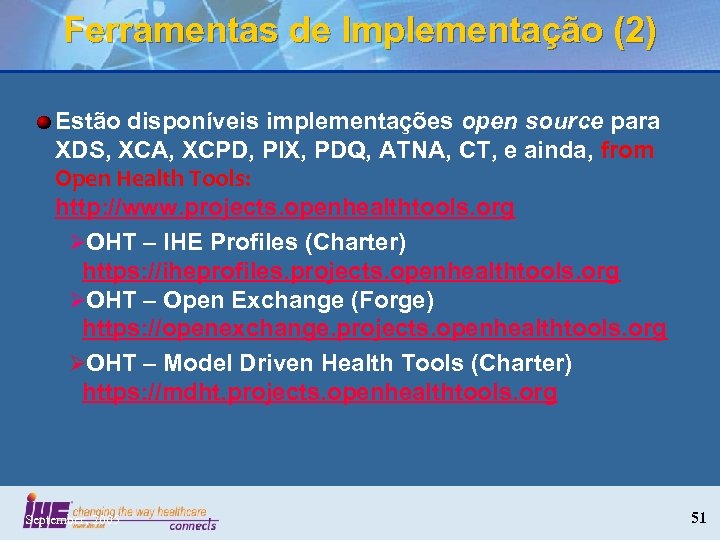

Ferramentas de Implementação (2) Estão disponíveis implementações open source para XDS, XCA, XCPD, PIX, PDQ, ATNA, CT, e ainda, from Open Health Tools: http: //www. projects. openhealthtools. org ØOHT – IHE Profiles (Charter) https: //iheprofiles. projects. openhealthtools. org ØOHT – Open Exchange (Forge) https: //openexchange. projects. openhealthtools. org ØOHT – Model Driven Health Tools (Charter) https: //mdht. projects. openhealthtools. org September, 2005 51

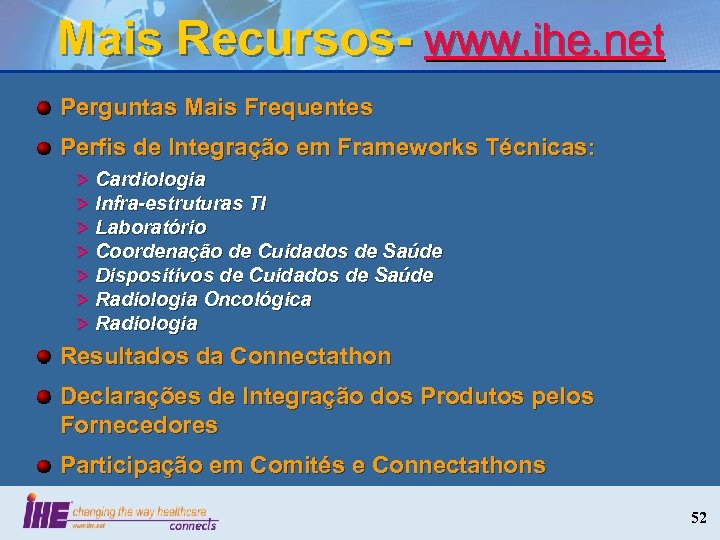

Mais Recursos- www. ihe. net Perguntas Mais Frequentes Perfis de Integração em Frameworks Técnicas: Ø Cardiologia Ø Infra-estruturas TI Ø Laboratório Ø Coordenação de Cuidados de Saúde Ø Dispositivos de Cuidados de Saúde Ø Radiologia Oncológica Ø Radiologia Resultados da Connectathon Declarações de Integração dos Produtos pelos Fornecedores Participação em Comités e Connectathons 52

May, 2010 53 IHE Orientation-Rio de Janeiro
