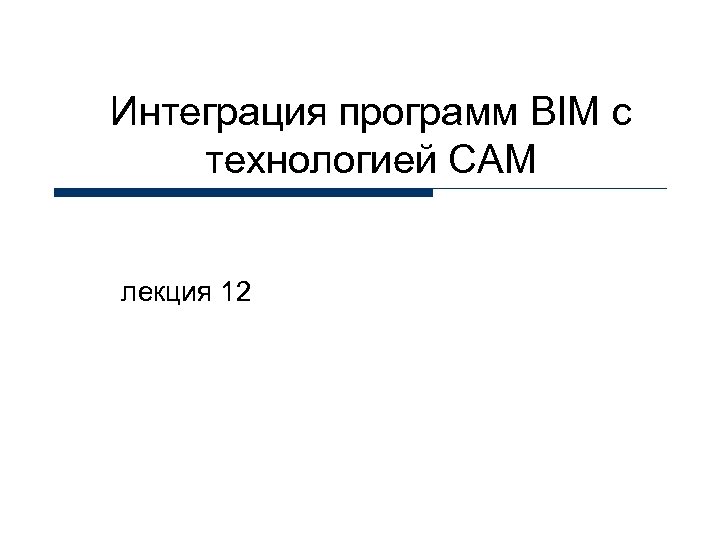

Интеграция программ BIM с технологией CAM лекция 12

Содержание § § Определение CAM в индустрии АПС Технология CAM в BIM Рассмотрение примеров

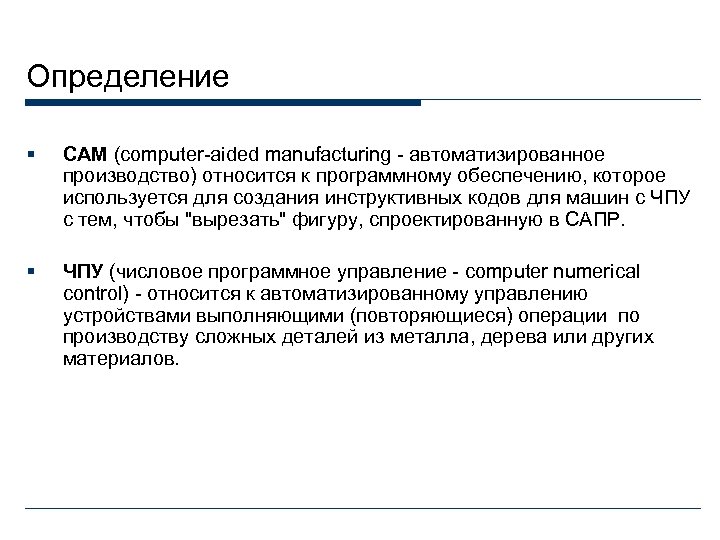

Определение § CAM (сomputer-aided manufacturing - автоматизированное производство) относится к программному обеспечению, которое используется для создания инструктивных кодов для машин с ЧПУ с тем, чтобы "вырезать" фигуру, спроектированную в САПР. § ЧПУ (числовое программное управление - computer numerical control) - относится к автоматизированному управлению устройствами выполняющими (повторяющиеся) операции по производству сложных деталей из металла, дерева или других материалов.

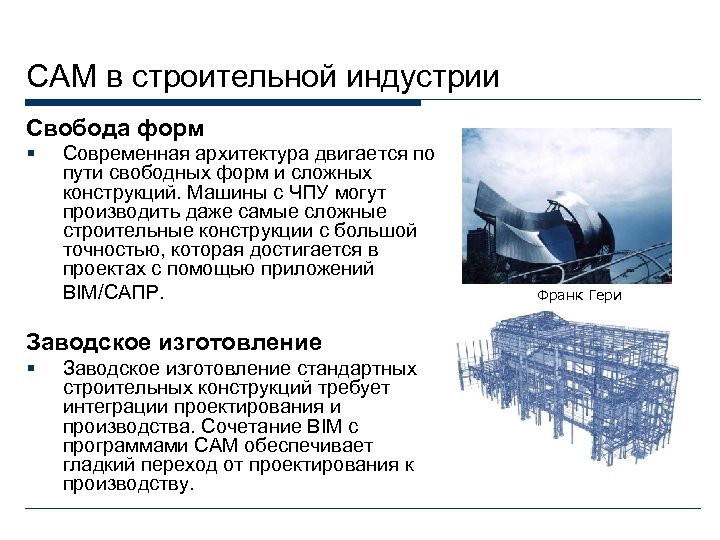

CAM в строительной индустрии Свобода форм § Современная архитектура двигается по пути свободных форм и сложных конструкций. Машины с ЧПУ могут производить даже самые сложные строительные конструкции с большой точностью, которая достигается в проектах с помощью приложений BIM/САПР. Заводское изготовление § Заводское изготовление стандартных строительных конструкций требует интеграции проектирования и производства. Сочетание BIM с программами CAM обеспечивает гладкий переход от проектирования к производству. Франк Гери

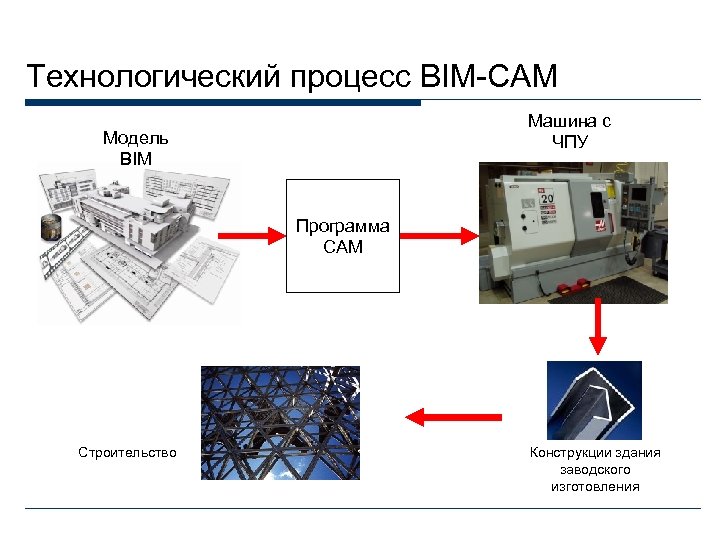

Технологический процесс BIM-CAM Машина с ЧПУ Модель BIM Программа САМ Строительство Конструкции здания заводского изготовления

Заводское изготовление: область использования АПС § Строительство деревянных домов § Деревянные каркасные стены § Стеновые панели § Стальные конструкции

Рассмотрение примера: строительство деревянного дома От проектирования к производству: Интегрированное решение Graphisoft по строительству деревянных домов на практике.

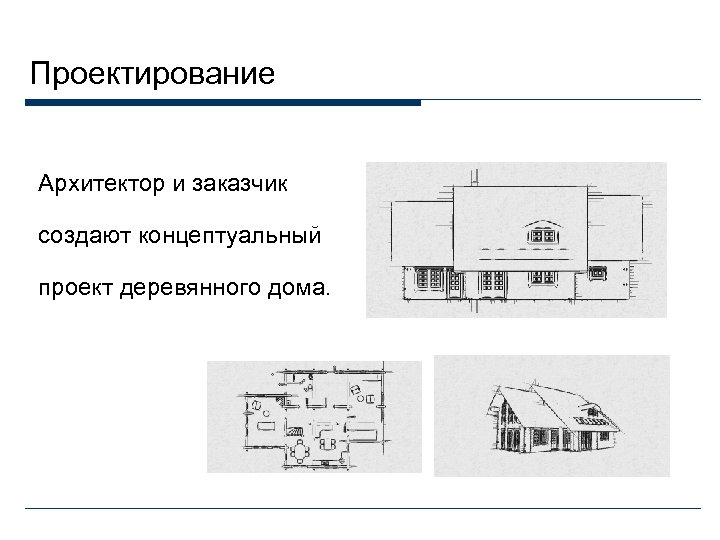

Проектирование Архитектор и заказчик создают концептуальный проект деревянного дома.

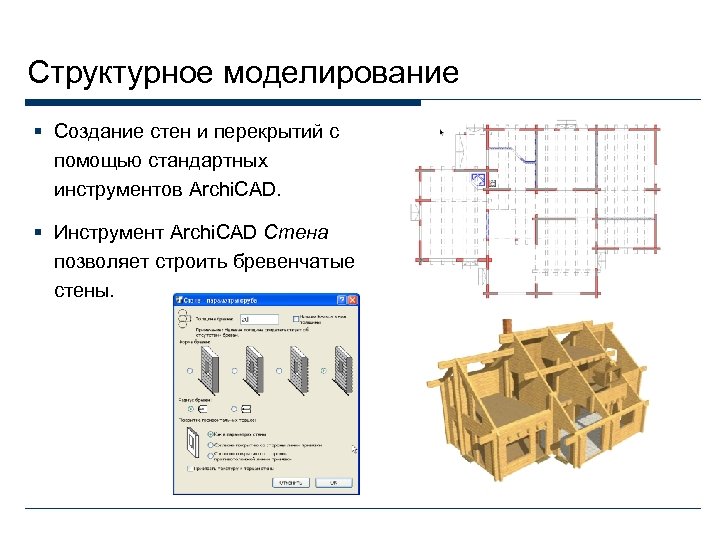

Структурное моделирование § Создание стен и перекрытий с помощью стандартных инструментов Archi. CAD. § Инструмент Archi. CAD Стена позволяет строить бревенчатые стены.

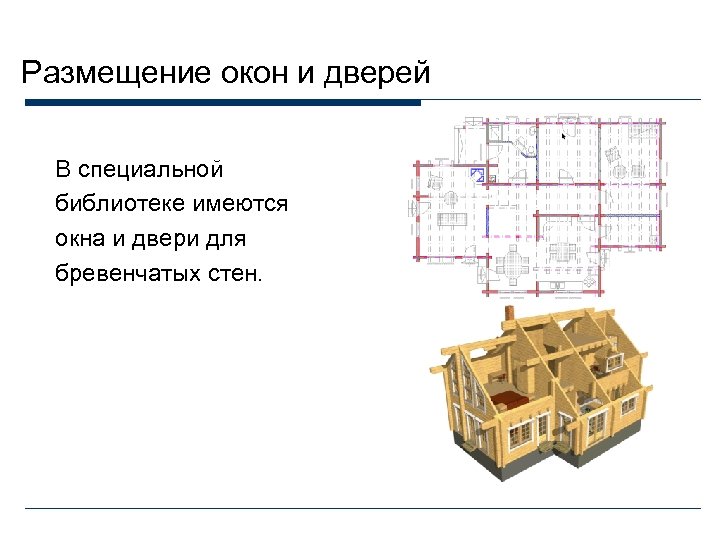

Размещение окон и дверей В специальной библиотеке имеются окна и двери для бревенчатых стен.

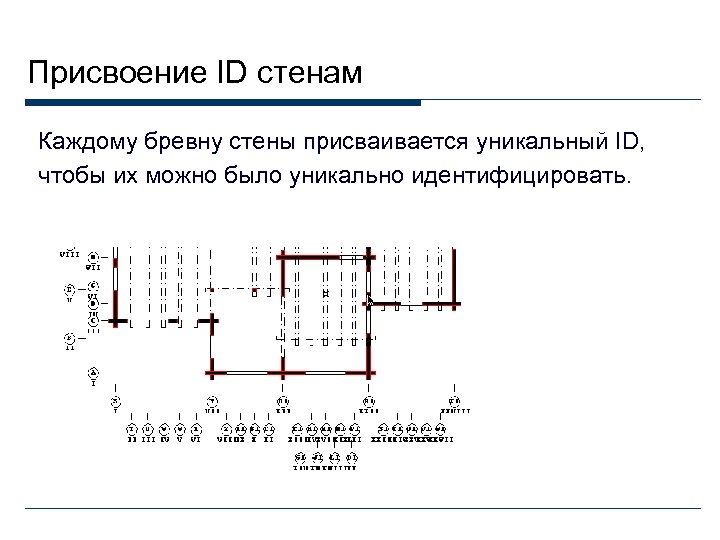

Присвоение ID стенам Каждому бревну стены присваивается уникальный ID, чтобы их можно было уникально идентифицировать.

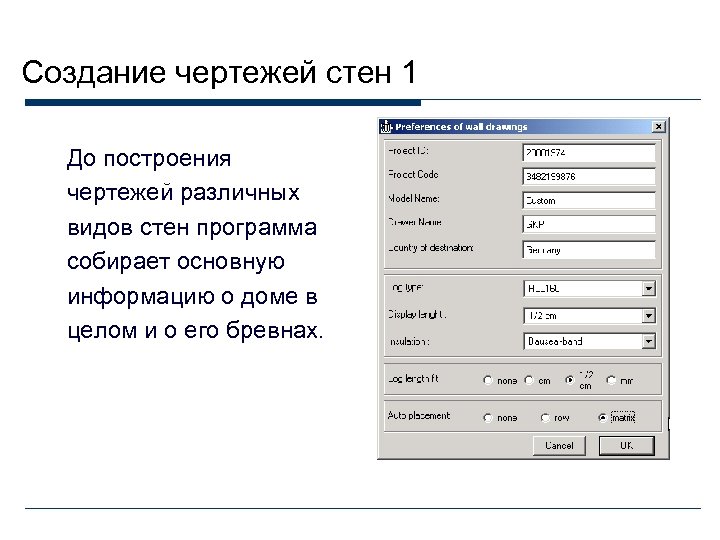

Создание чертежей стен 1 До построения чертежей различных видов стен программа собирает основную информацию о доме в целом и о его бревнах.

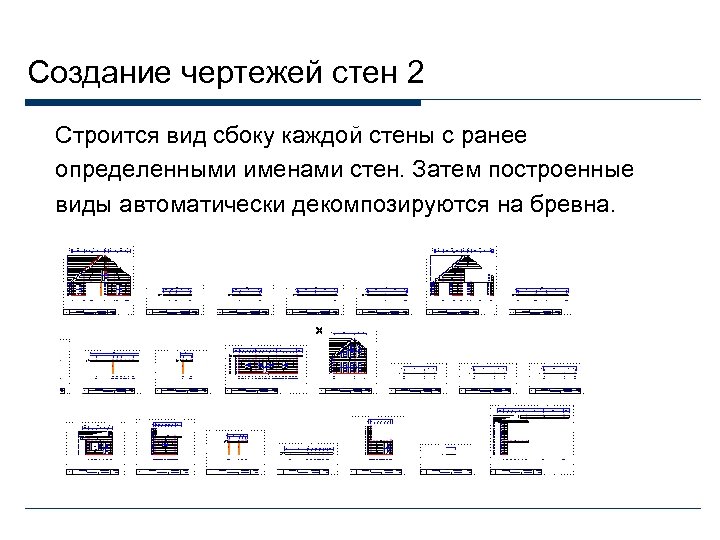

Создание чертежей стен 2 Строится вид сбоку каждой стены с ранее определенными именами стен. Затем построенные виды автоматически декомпозируются на бревна.

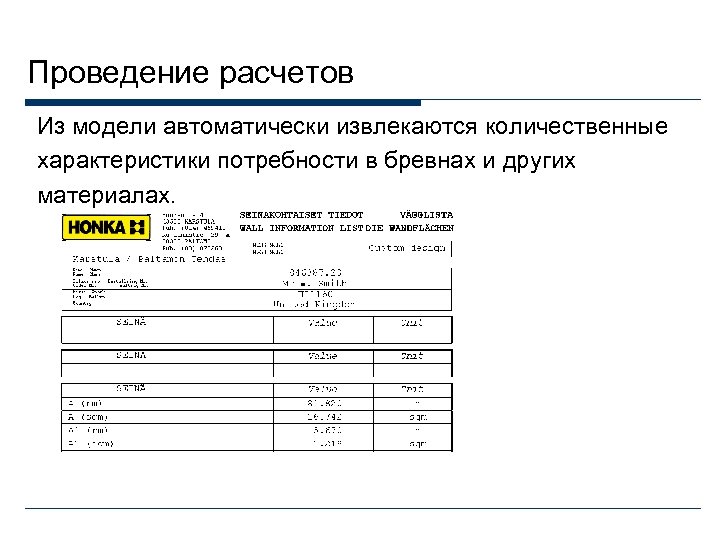

Проведение расчетов Из модели автоматически извлекаются количественные характеристики потребности в бревнах и других материалах.

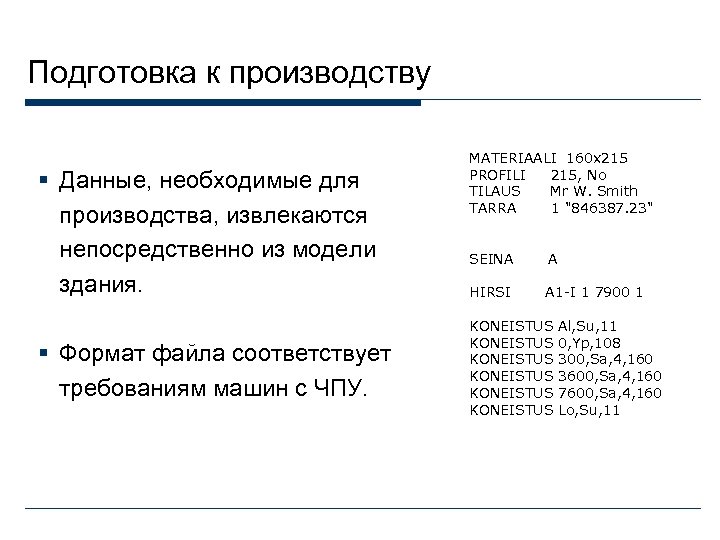

Подготовка к производству § Данные, необходимые для производства, извлекаются непосредственно из модели здания. § Формат файла соответствует требованиям машин с ЧПУ. MATERIAALI 160 x 215 PROFILI 215, No TILAUS Mr W. Smith TARRA 1 "846387. 23" SEINA A HIRSI A 1 -I 1 7900 1 KONEISTUS KONEISTUS Al, Su, 11 0, Yp, 108 300, Sa, 4, 160 3600, Sa, 4, 160 7600, Sa, 4, 160 Lo, Su, 11

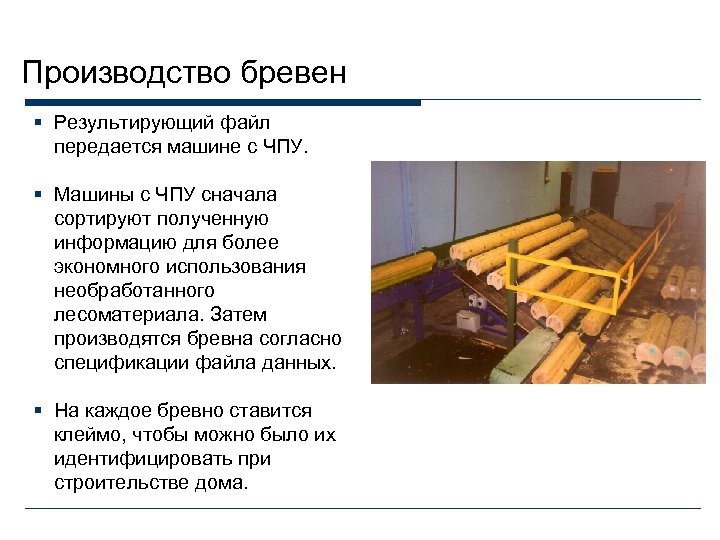

Производство бревен § Результирующий файл передается машине с ЧПУ. § Машины с ЧПУ сначала сортируют полученную информацию для более экономного использования необработанного лесоматериала. Затем производятся бревна согласно спецификации файла данных. § На каждое бревно ставится клеймо, чтобы можно было их идентифицировать при строительстве дома.

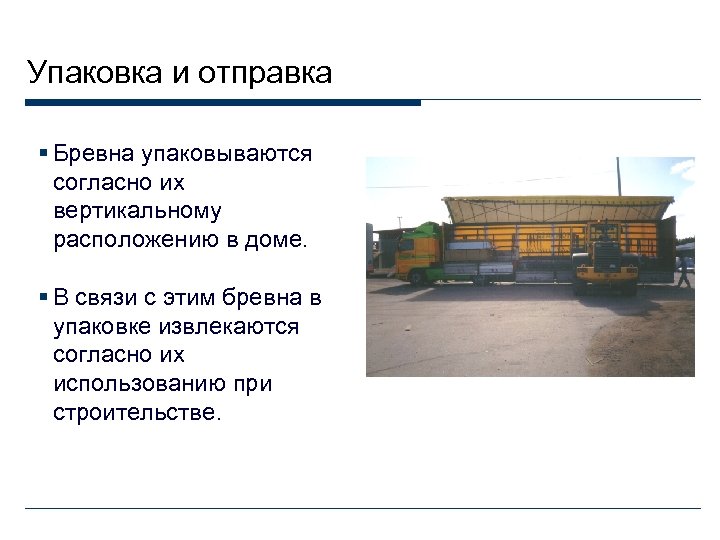

Упаковка и отправка § Бревна упаковываются согласно их вертикальному расположению в доме. § В связи с этим бревна в упаковке извлекаются согласно их использованию при строительстве.

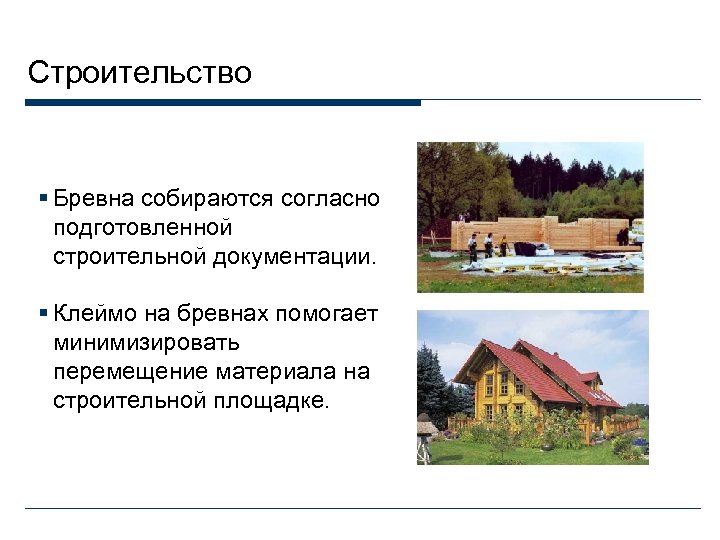

Строительство § Бревна собираются согласно подготовленной строительной документации. § Клеймо на бревнах помогает минимизировать перемещение материала на строительной площадке.

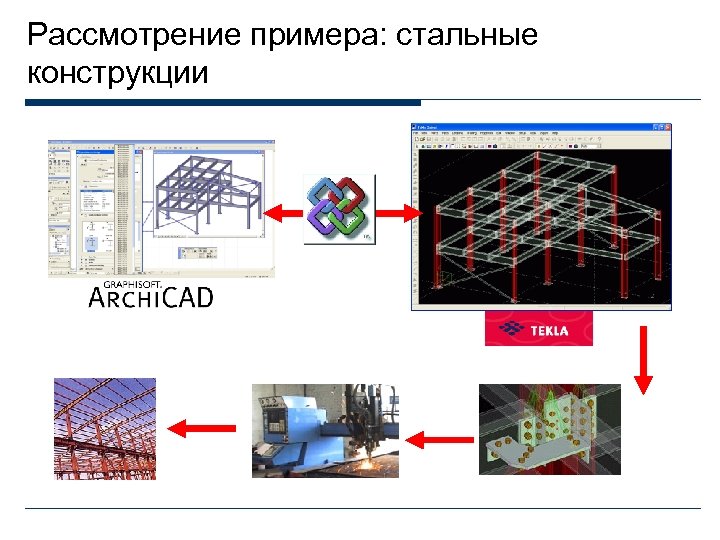

Рассмотрение примера: стальные конструкции
