INSTRUMENTE OPTICE
Obiect luminos

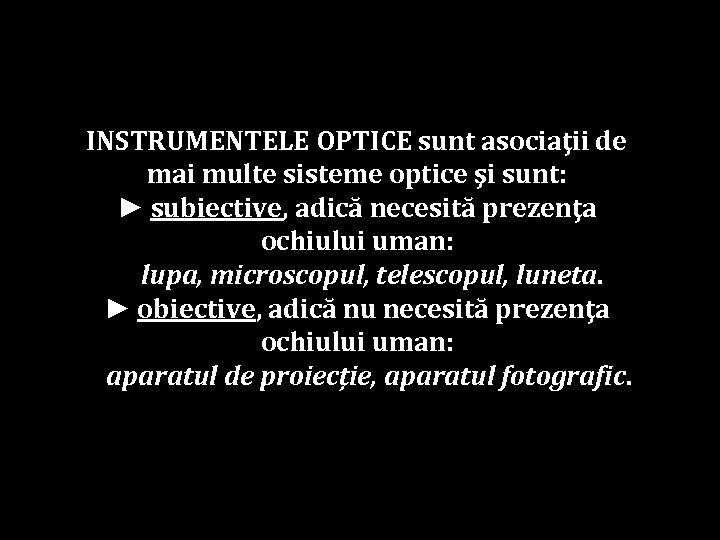

INSTRUMENTELE OPTICE sunt asociaţii de mai multe sisteme optice şi sunt: ► subiective, adică necesită prezenţa ochiului uman: lupa, microscopul, telescopul, luneta. ► obiective, adică nu necesită prezenţa ochiului uman: aparatul de proiecţie, aparatul fotografic.

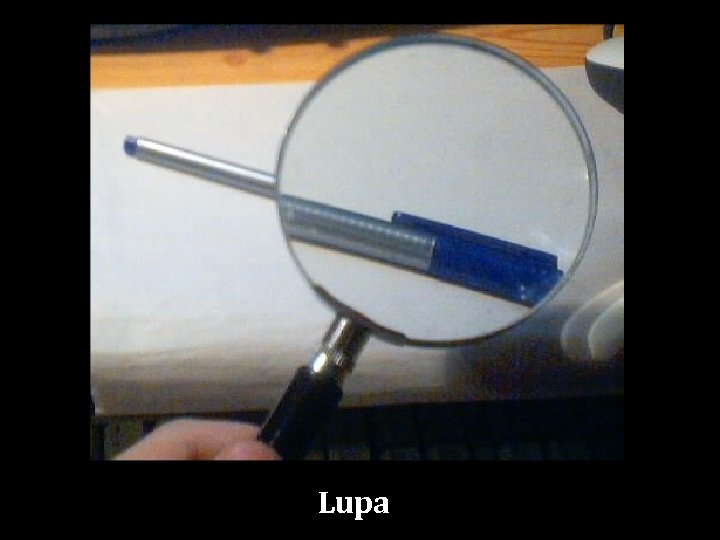

Lupa

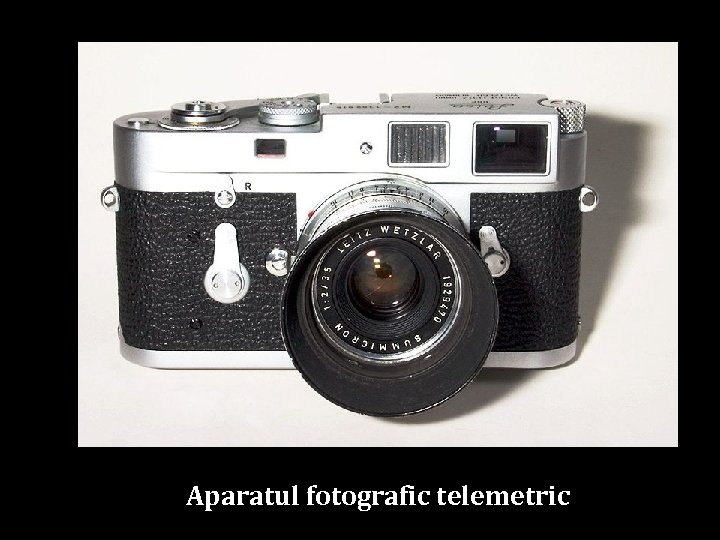

Aparatul fotografic telemetric
O cameră de tip Daguerre din 1839, din primii zori ai fotografiei Austria – valorează în jur de $800. 000

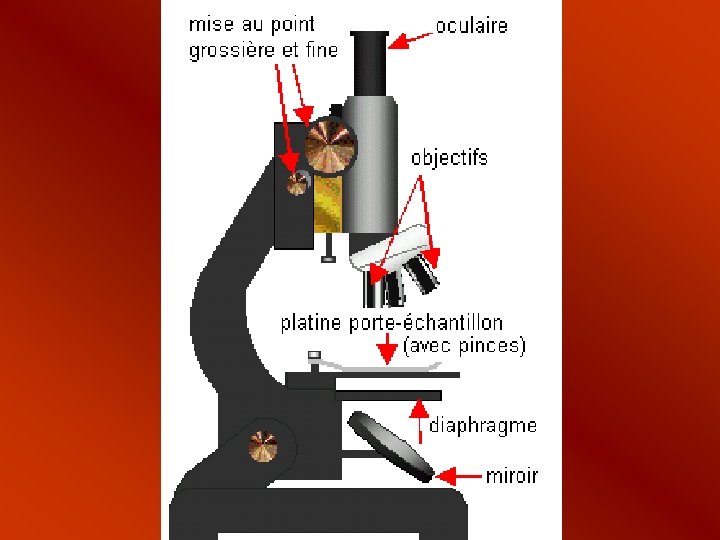

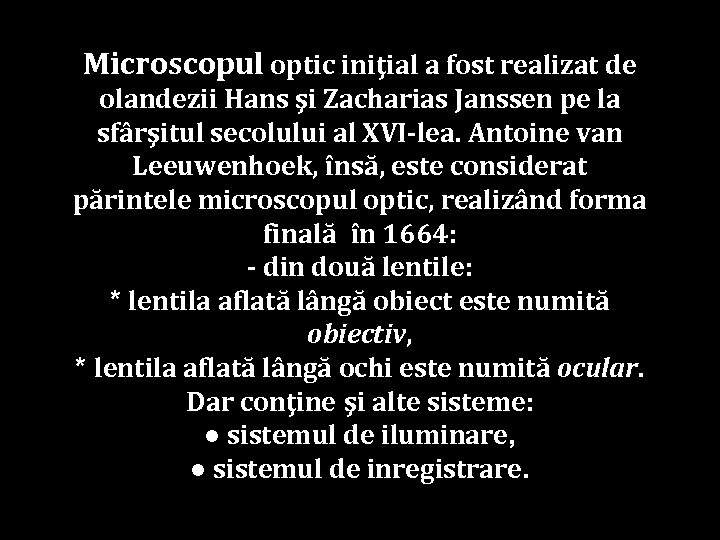

Microscopul optic iniţial a fost realizat de olandezii Hans şi Zacharias Janssen pe la sfârşitul secolului al XVI-lea. Antoine van Leeuwenhoek, însă, este considerat părintele microscopul optic, realizând forma finală în 1664: - din două lentile: * lentila aflată lângă obiect este numită obiectiv, * lentila aflată lângă ochi este numită ocular. Dar conţine şi alte sisteme: ● sistemul de iluminare, ● sistemul de inregistrare.

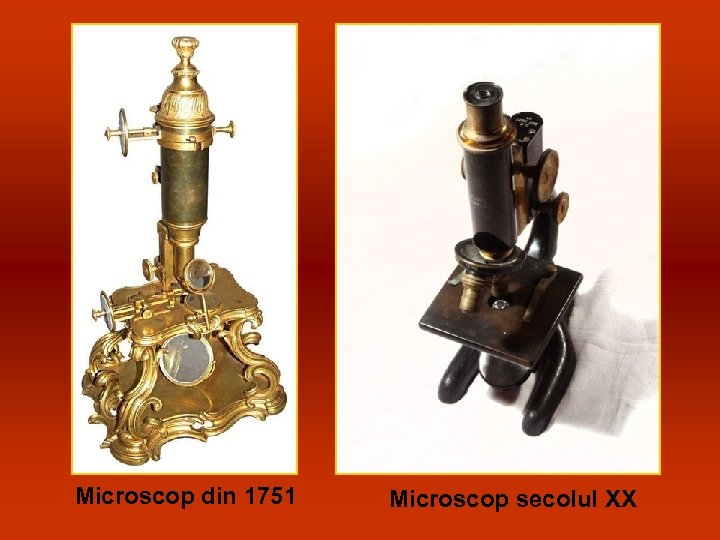

Microscop din 1751 Microscop secolul XX

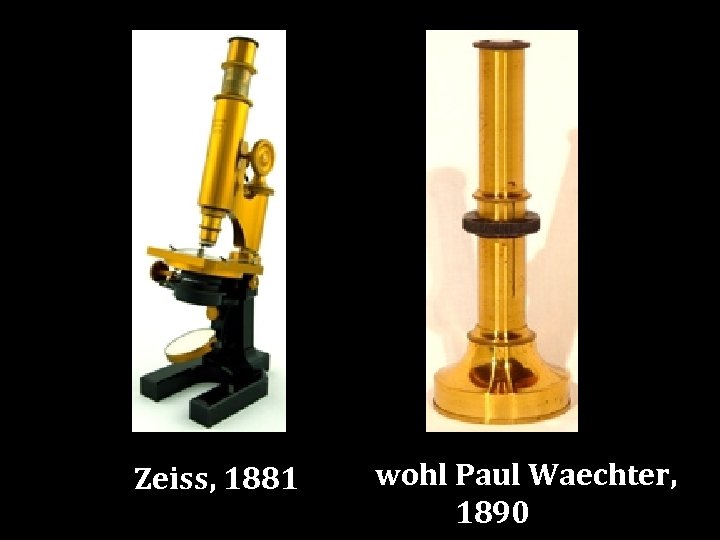

Zeiss, 1881 wohl Paul Waechter, 1890
Zeiss, 1913 Protami, 1940

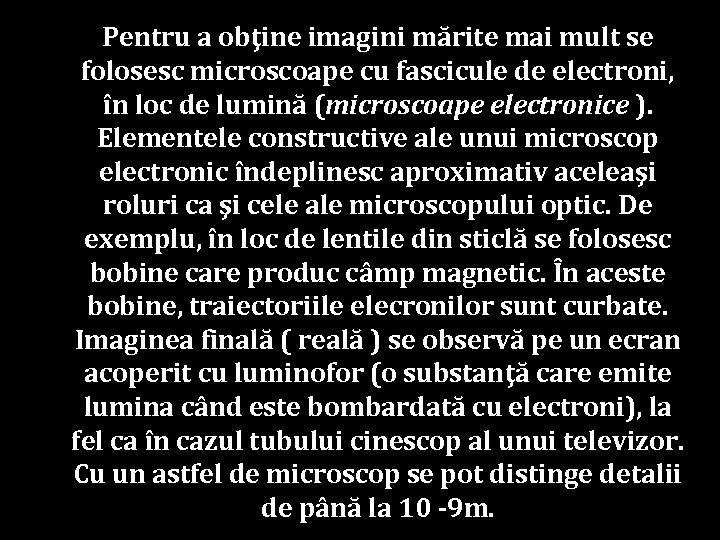

Pentru a obţine imagini mărite mai mult se folosesc microscoape cu fascicule de electroni, în loc de lumină (microscoape electronice ). Elementele constructive ale unui microscop electronic îndeplinesc aproximativ aceleaşi roluri ca şi cele ale microscopului optic. De exemplu, în loc de lentile din sticlă se folosesc bobine care produc câmp magnetic. În aceste bobine, traiectoriile elecronilor sunt curbate. Imaginea finală ( reală ) se observă pe un ecran acoperit cu luminofor (o substanţă care emite lumina când este bombardată cu electroni), la fel ca în cazul tubului cinescop al unui televizor. Cu un astfel de microscop se pot distinge detalii de până la 10 -9 m.
Microscopul electronic cu baleiaj SEM - Scanning Electron Microscopy

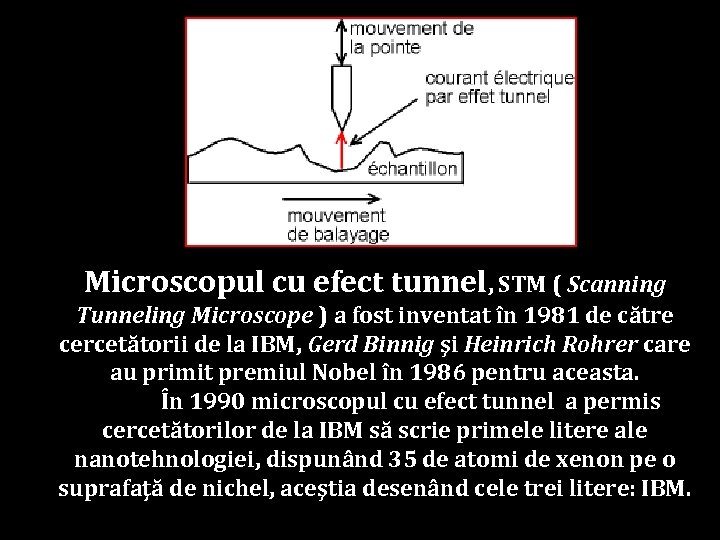

Microscopul cu efect tunnel, STM ( Scanning Tunneling Microscope ) a fost inventat în 1981 de către cercetătorii de la IBM, Gerd Binnig şi Heinrich Rohrer care au primit premiul Nobel în 1986 pentru aceasta. În 1990 microscopul cu efect tunnel a permis cercetătorilor de la IBM să scrie primele litere ale nanotehnologiei, dispunând 35 de atomi de xenon pe o suprafaţă de nichel, aceştia desenând cele trei litere: IBM.
Microscop metalografic

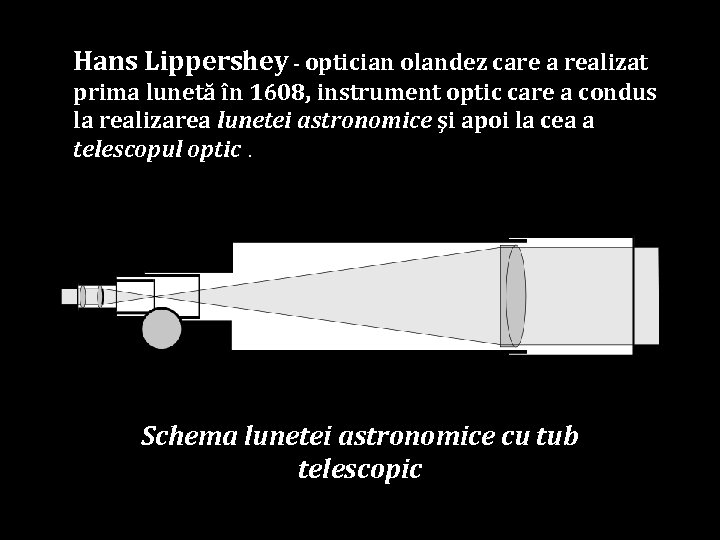

Hans Lippershey - optician olandez care a realizat prima lunetă în 1608, instrument optic care a condus la realizarea lunetei astronomice şi apoi la cea a telescopul optic. Schema lunetei astronomice cu tub telescopic

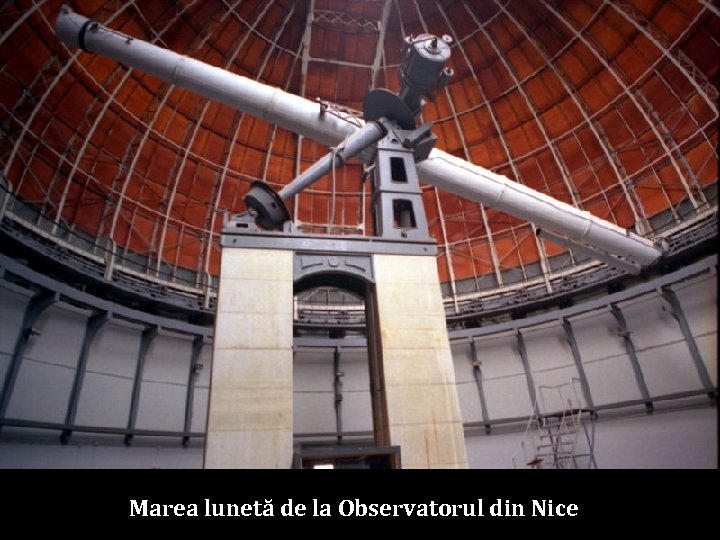

Marea lunetă de la Observatorul din Nice

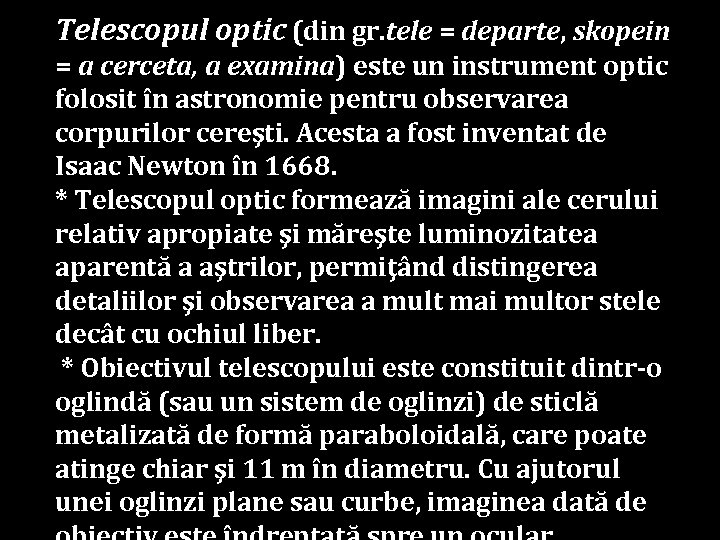

Telescopul optic (din gr. tele = departe, skopein = a cerceta, a examina) este un instrument optic folosit în astronomie pentru observarea corpurilor cereşti. Acesta a fost inventat de Isaac Newton în 1668. * Telescopul optic formează imagini ale cerului relativ apropiate şi măreşte luminozitatea aparentă a aştrilor, permiţând distingerea detaliilor şi observarea a mult mai multor stele decât cu ochiul liber. * Obiectivul telescopului este constituit dintr-o oglindă (sau un sistem de oglinzi) de sticlă metalizată de formă paraboloidală, care poate atinge chiar şi 11 m în diametru. Cu ajutorul unei oglinzi plane sau curbe, imaginea dată de
Telescopul cu refracţie

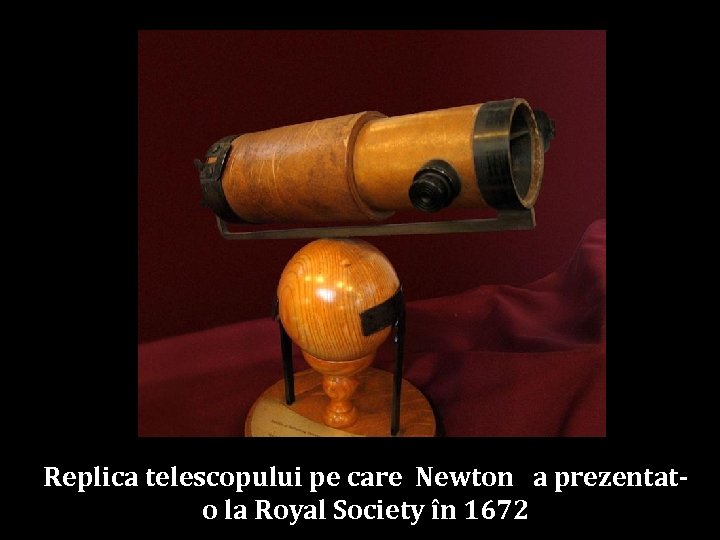

Replica telescopului pe care Newton a prezentato la Royal Society în 1672

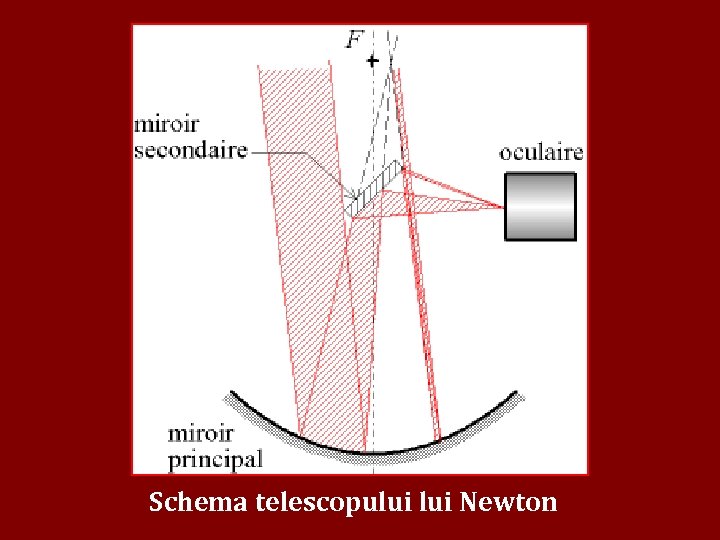

Schema telescopului Newton
Telescopul HUBBLE

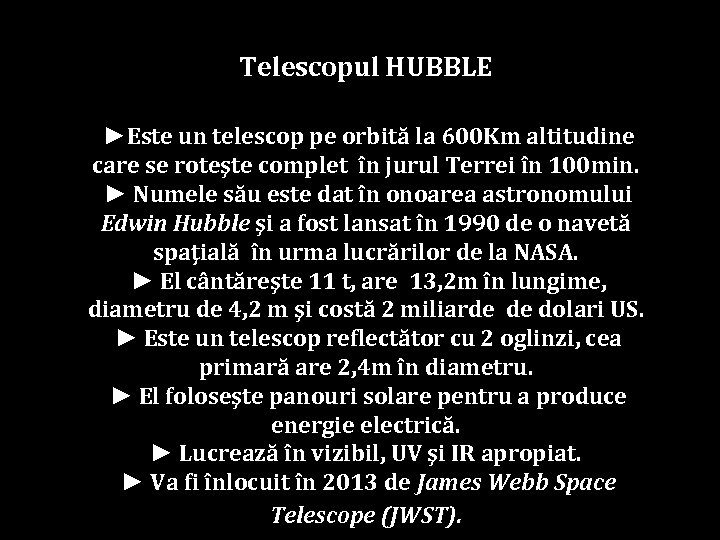

Telescopul HUBBLE ►Este un telescop pe orbită la 600 Km altitudine care se roteşte complet în jurul Terrei în 100 min. ► Numele său este dat în onoarea astronomului Edwin Hubble şi a fost lansat în 1990 de o navetă spaţială în urma lucrărilor de la NASA. ► El cântăreşte 11 t, are 13, 2 m în lungime, diametru de 4, 2 m şi costă 2 miliarde de dolari US. ► Este un telescop reflectător cu 2 oglinzi, cea primară are 2, 4 m în diametru. ► El foloseşte panouri solare pentru a produce energie electrică. ► Lucrează în vizibil, UV şi IR apropiat. ► Va fi înlocuit în 2013 de James Webb Space Telescope (JWST).
Periscopul este un instrument optic utilizat pentru observarea unui obiect distant fără a fi văzut de acesta. Acesta este alcătuit în formă simplă dintr-o cutie ce are două oglinzi plane aşezate la 45º. Principiul general al un periscop
Periscop cu prime şi lentile
Submarin în 1942
SF RŞIT Concepţie şi realizare Oancea Marian Gr. Șc. Băicoi
