Инструментальные стали Инструментальные материалы Инструментальные стали

Инструментальные стали

Инструментальные материалы • Инструментальные стали -углеродистые -легированные -быстрорежущие • Твердые сплавы и режущая керамика • Сверхтвердые материалы(СТМ) - алмазы - кубический нитрид бора (КНБ)

Инструментальные стали предназначены для изготовления режущих, измерительных, штамповых инструментов. • Углеродистые состав: Fe + C • Легированные состав: Fe + C + легирующие элементы Содержание углерода в инструментальных сталях от 0, 7 % до 1, 3%

Углеродистые инструментальные стали Свойства Маркировка - высокая твердость - износостойкость - ударная вязкость У-7 - У-13 У – сталь углеродистая - низкая теплостойкость ( при нагреве выше 200 С углеродистые стали теряют твердость ). - низкая прокаливаемость. инструментальная; Цифры- содержание углерода в десятых долях %; Г- повышенное содержание марганца; А на конце маркировки- сталь высокого качества Упрочняющая термообработка- закалка и отпуск

Легированные инструментальные стали • Низколегированные Содержат до 2, 5% л. э. Основной л. э. - Хром (Х) также: кремний (С), марганец(Г), вольфрам (В) - СВОЙСТВА: высокая твердость, износостойкость, хорошая прокаливаемость, более высокие режущие свойства. Низкая теплостойкость(до 260 градусов) Высоколегированные или быстрорежущие Содержат до 20% л. э. Основной л. э. - вольфрам (В), также хром-4% и ванадий- 2%. СВОЙСТВА - Высокие твердость, износостойкость, прокаливаемость, - Высокая теплостойкость(до 600 градусов), - Высокие режущие свойства.

Маркировка легированных инструментальных сталей Низколегированные Х, ХВГ, 9 ХС, ХВСГ и т. д. ХВГ – сталь легированная инструментальная, качественная; Углерода- около 1%, хрома, вольфрама, марганца – до 1%. Быстрорежущие Р 18, Р 10 К 5 Ф 5, Р 6 М 5 и т. д. Р(rapid- быстрый)-сталь инструментальная быстрорежущая Цифры после буквы Рсодержание вольфрама в целых % Р 10 К 5 Ф 5 - сталь инструмент. быстрорежущая, качественная углерода –около 1%, вольфрама 10%, кобальта-5%, ванадия -5%

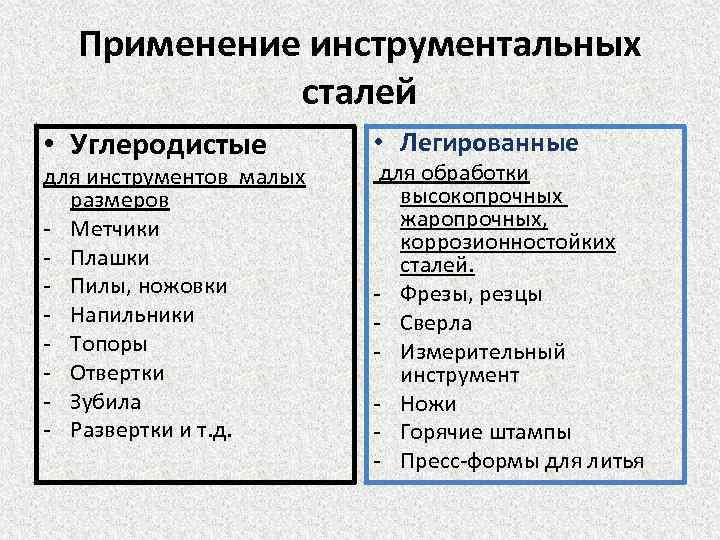

Применение инструментальных сталей • Углеродистые для инструментов малых размеров - Метчики - Плашки - Пилы, ножовки - Напильники - Топоры - Отвертки - Зубила - Развертки и т. д. • Легированные для обработки высокопрочных жаропрочных, коррозионностойких сталей. - Фрезы, резцы - Сверла - Измерительный инструмент - Ножи - Горячие штампы - Пресс-формы для литья

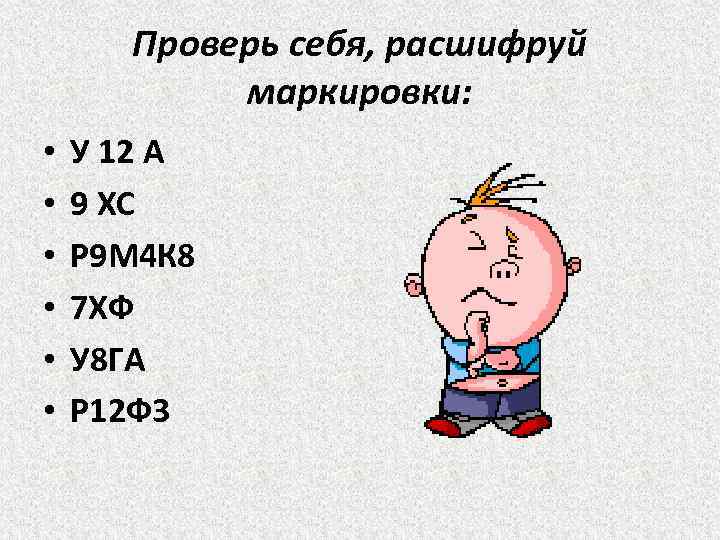

Проверь себя, расшифруй маркировки: • • • У 12 А 9 ХС Р 9 М 4 К 8 7 ХФ У 8 ГА Р 12 Ф 3

Определите тип стали по ее маркировке • 12 Х 13 А 40 кп ВСт4 пс • У 11 А 9 ХС 40 Х 8 Н 4 МА • 20 Р 10 К 5 Ст3 сп

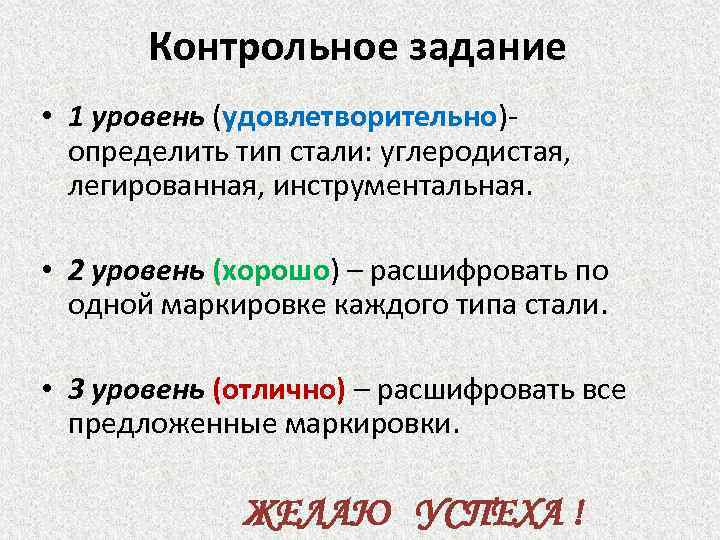

Контрольное задание • 1 уровень (удовлетворительно)определить тип стали: углеродистая, легированная, инструментальная. • 2 уровень (хорошо) – расшифровать по одной маркировке каждого типа стали. • 3 уровень (отлично) – расшифровать все предложенные маркировки. ЖЕЛАЮ УСПЕХА !

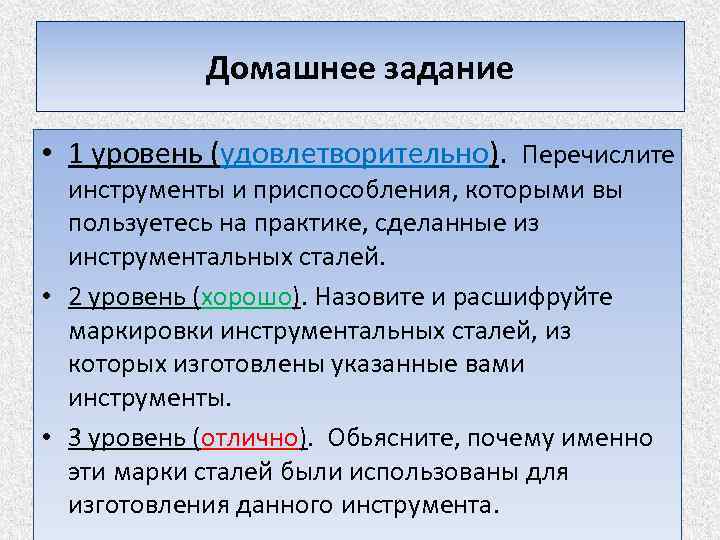

Домашнее задание • 1 уровень (удовлетворительно). Перечислите инструменты и приспособления, которыми вы пользуетесь на практике, сделанные из инструментальных сталей. • 2 уровень (хорошо). Назовите и расшифруйте маркировки инструментальных сталей, из которых изготовлены указанные вами инструменты. • 3 уровень (отлично). Обьясните, почему именно эти марки сталей были использованы для изготовления данного инструмента.

Вопросы к контрольной работе • 1. Стали: определение, состав, постоянные примеси. • 2. Классификация сталей: - по химическому составу, по назначению, по качеству, по степени раскисления. • 3. Углеродистые стали: определение, состав, зависимость свойств углеродистых сталей от содержания углерода. • 4. Свойства и применение углеродистых сталей. • 5. Легированные стали: определение, основные легирующие элементы, их влияние на свойства сталей. • 6. Инструментальные стали: свойства, классификация, применение. • 7. Маркировки всех типов сталей.
