Инструмент для геометрической резьбы Миннуллин Рустам, Ученик 9 класса МБОУ «Лицей № 10» г. Каменск-Уральский

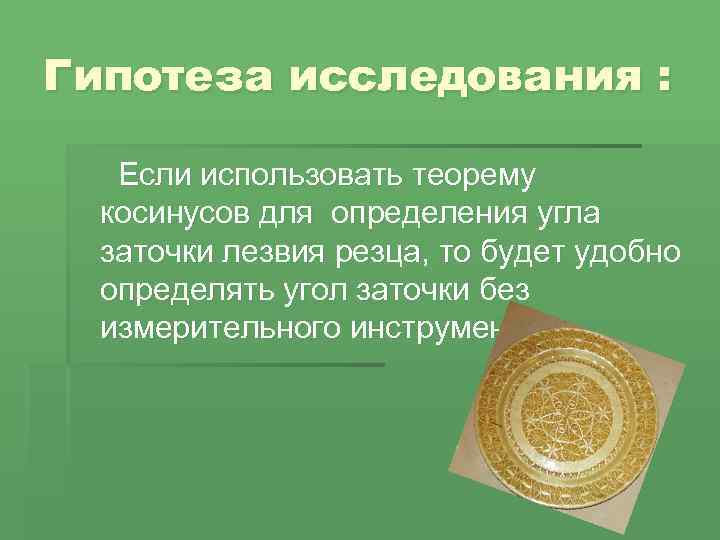

Гипотеза исследования : Если использовать теорему косинусов для определения угла заточки лезвия резца, то будет удобно определять угол заточки без измерительного инструмента.
Целью моей работы является создание в условиях школьной мастерской инструмента для геометрической резьбы без термической обработки и определения угла заточки лезвия без мерительного инструмента Задачи: § проанализировать литературу и справочный материал; § произвести эксперименты по расчетам угла заточки резца; § изготовить и произвести испытания лезвия инструмента ; § провести эксперимент с изготовлением образцов.

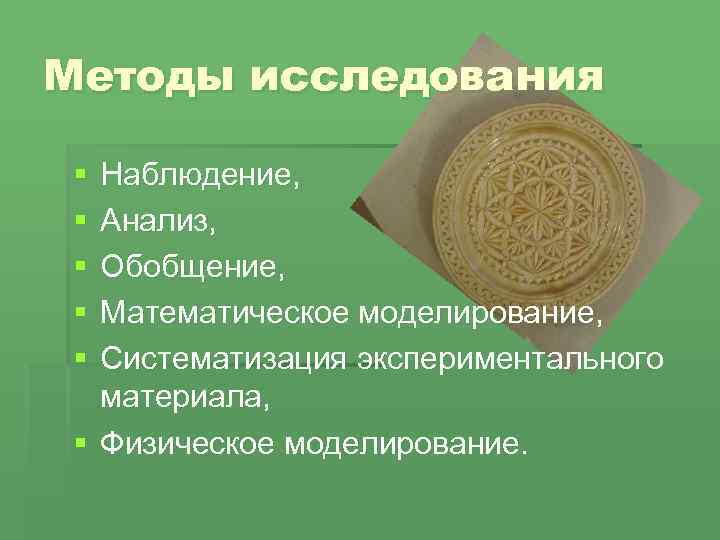

Методы исследования § § § Наблюдение, Анализ, Обобщение, Математическое моделирование, Систематизация экспериментального материала, § Физическое моделирование.
Эксперимент с ножовочным полотном § Цель эксперимента – определения угла заточки инструмента, в зависимости от твердости пород древесины. § Методика. В опыте используется классический метод наблюдения за качеством реза древесины.
ЗЕРКАЛО ЗАТОЧКИ – ширина режущей части лезвия.
Таблица углов заточки в зависимости от толщины лезвия и «зеркала заточки» Зеркало 1 2 3 4 0, 7 0, 8 410 200 130 100 470 230 150 110 0, 9 1, 0 530 260 170 130 600 290 140 1, 1 1, 2 670 320 210 160 730 350 230 170 1, 3 1, 4 810 380 250 190 890 410 270 200 1, 5 - 440 290 220 заточки Толщина лезвия
Угол заточки для различных пород древесины (по твердости) № п/п Тип древесины Вид древесины 1. Мягкая 2. Средняя Липа, ольха, осина Сосна, береза 3. Твердая Дуб, бук Угол заточки лезвия 100 -140 140 -200 210 и больше

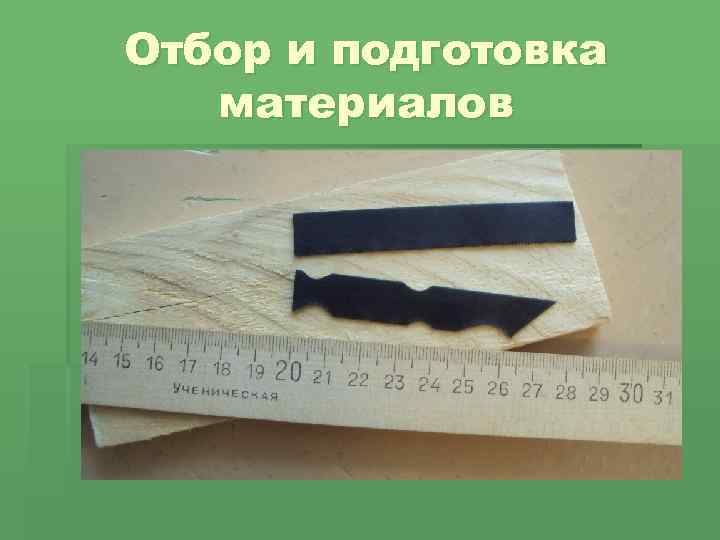

Отбор и подготовка материалов
Первый этап

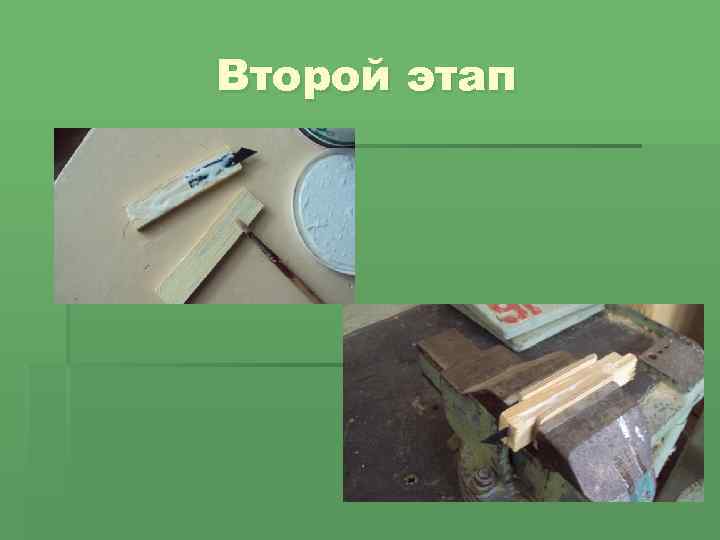

Второй этап

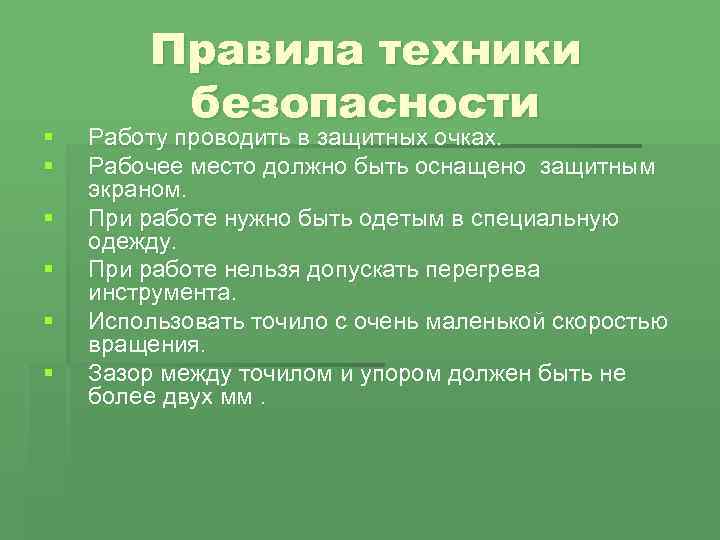

§ § § Правила техники безопасности Работу проводить в защитных очках. Рабочее место должно быть оснащено защитным экраном. При работе нужно быть одетым в специальную одежду. При работе нельзя допускать перегрева инструмента. Использовать точило с очень маленькой скоростью вращения. Зазор между точилом и упором должен быть не более двух мм.

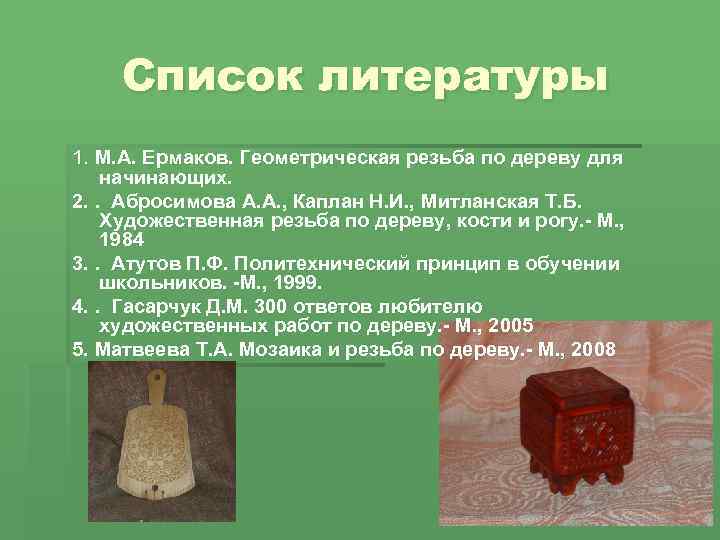

Список литературы 1. М. А. Ермаков. Геометрическая резьба по дереву для начинающих. 2. . Абросимова А. А. , Каплан Н. И. , Митланская Т. Б. Художественная резьба по дереву, кости и рогу. - М. , 1984 3. . Атутов П. Ф. Политехнический принцип в обучении школьников. -М. , 1999. 4. . Гасарчук Д. М. 300 ответов любителю художественных работ по дереву. - М. , 2005 5. Матвеева Т. А. Мозаика и резьба по дереву. - М. , 2008
Спасибо за внимание
