Инструктаж Клеммные коробки WE 1 и WE 2

Инструктаж Клеммные коробки WE 1 и WE 2 Инструктаж: Клеммные коробки WE 1 & WE 2 Более подробная информация содержится в документе A 6 Z 00032613892 „RTB. 1 – Шкафы управления“ © Siemens AG 2012. All Rights Reserved

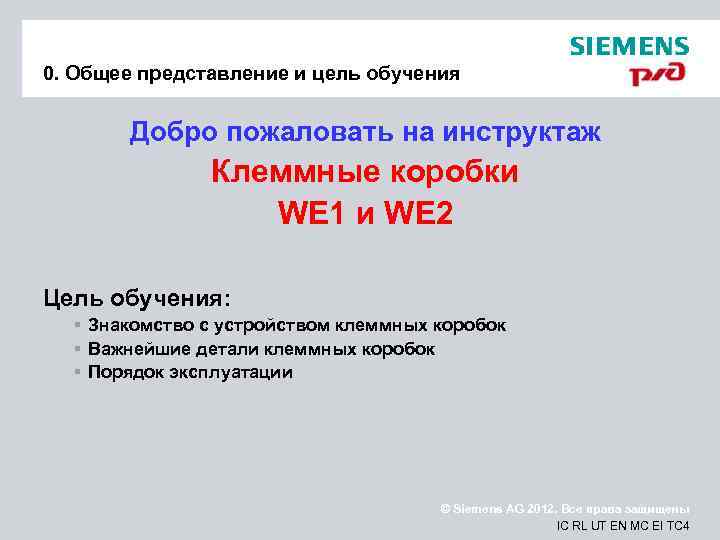

0. Общее представление и цель обучения Добро пожаловать на инструктаж Клеммные коробки WE 1 и WE 2 Цель обучения: § Знакомство с устройством клеммных коробок § Важнейшие детали клеммных коробок § Порядок эксплуатации © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

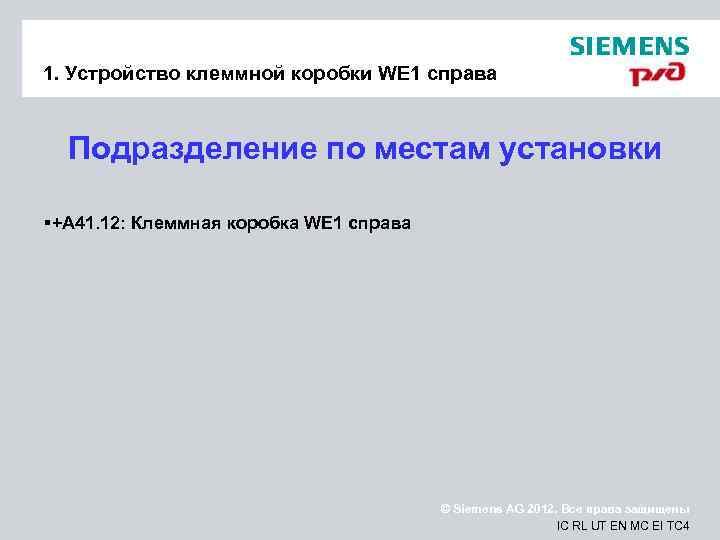

1. Устройство клеммной коробки WE 1 справа Подразделение по местам установки § +A 41.

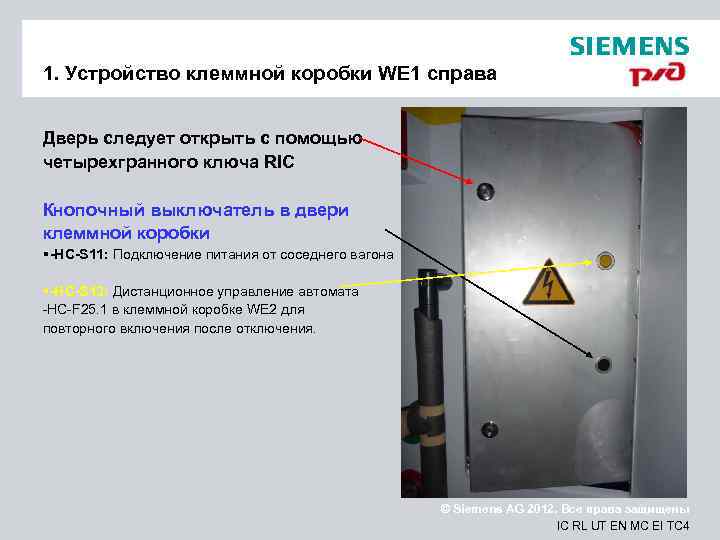

1. Устройство клеммной коробки WE 1 справа Дверь следует открыть с помощью четырехгранного ключа RIC Кнопочный выключатель в двери клеммной коробки § -HC-S 11: Подключение питания от соседнего вагона § -HC-S 13: Дистанционное управление автомата -HC-F 25. 1 в клеммной коробке WE 2 для повторного включения после отключения. © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

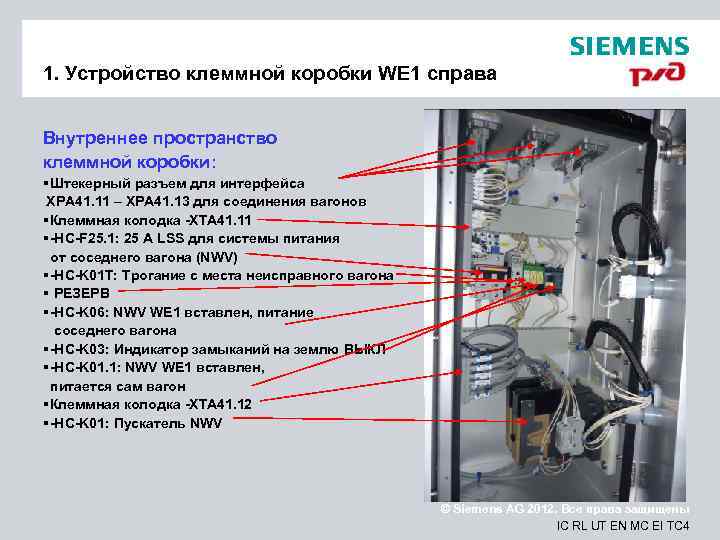

1. Устройство клеммной коробки WE 1 справа Внутреннее пространство клеммной коробки: § Штекерный разъем для интерфейса XPA 41. 11 – XPA 41. 13 для соединения вагонов § Клеммная колодка -XTA 41. 11 § -HC-F 25. 1: 25 A LSS для системы питания от соседнего вагона (NWV) § -HC-K 01 T: Трогание с места неисправного вагона § РЕЗЕРВ § -HC-K 06: NWV WE 1 вставлен, питание соседнего вагона § -HC-K 03: Индикатор замыканий на землю ВЫКЛ § -HC-K 01. 1: NWV WE 1 вставлен, питается сам вагон § Клеммная колодка -XTA 41. 12 § -HC-K 01: Пускатель NWV © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

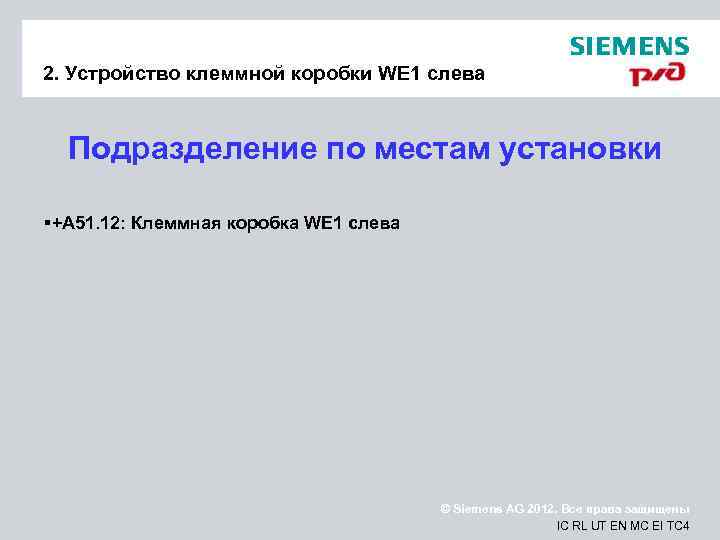

2. Устройство клеммной коробки WE 1 слева Подразделение по местам установки § +A 51.

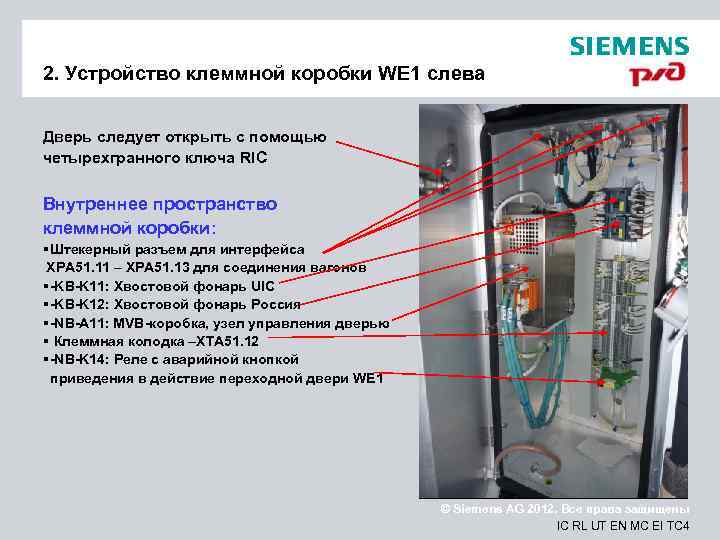

2. Устройство клеммной коробки WE 1 слева Дверь следует открыть с помощью четырехгранного ключа RIC Внутреннее пространство клеммной коробки: § Штекерный разъем для интерфейса XPA 51. 11 – XPA 51. 13 для соединения вагонов § -KB-K 11: Хвостовой фонарь UIC § -KB-K 12: Хвостовой фонарь Россия § -NB-A 11: MVB-коробка, узел управления дверью § Клеммная колодка –XTA 51. 12 § -NB-K 14: Реле с аварийной кнопкой приведения в действие переходной двери WE 1 © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

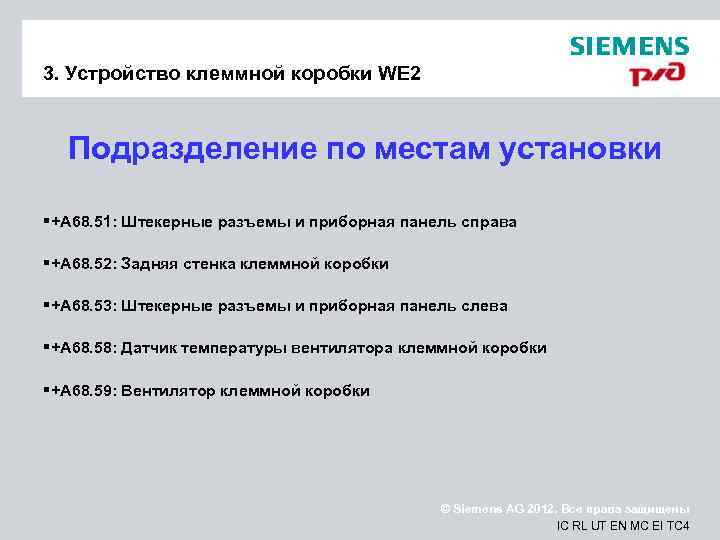

3. Устройство клеммной коробки WE 2 Подразделение по местам установки § +A 68. 51: Штекерные разъемы и приборная панель справа § +A 68. 52: Задняя стенка клеммной коробки § +A 68. 53: Штекерные разъемы и приборная панель слева § +A 68. 58: Датчик температуры вентилятора клеммной коробки § +A 68. 59: Вентилятор клеммной коробки © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

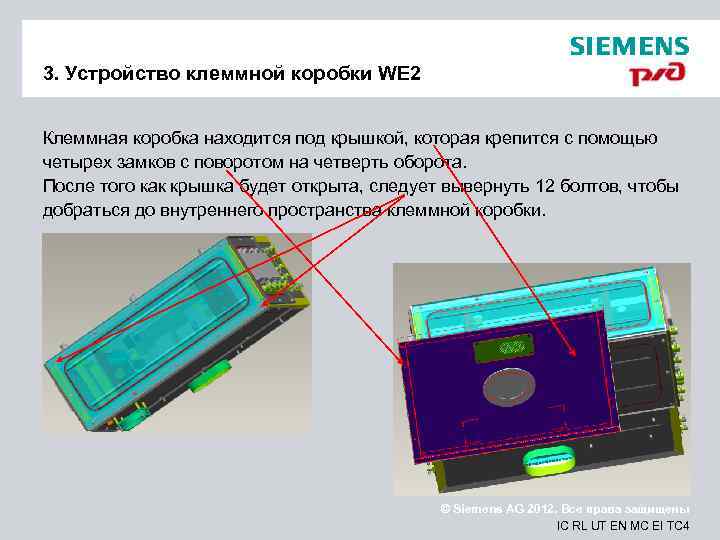

3. Устройство клеммной коробки WE 2 Клеммная коробка находится под крышкой, которая крепится с помощью четырех замков с поворотом на четверть оборота. После того как крышка будет открыта, следует вывернуть 12 болтов, чтобы добраться до внутреннего пространства клеммной коробки. © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

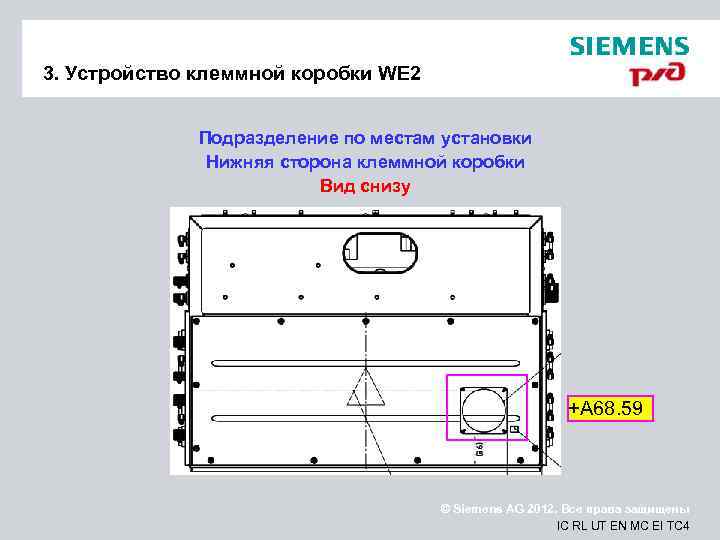

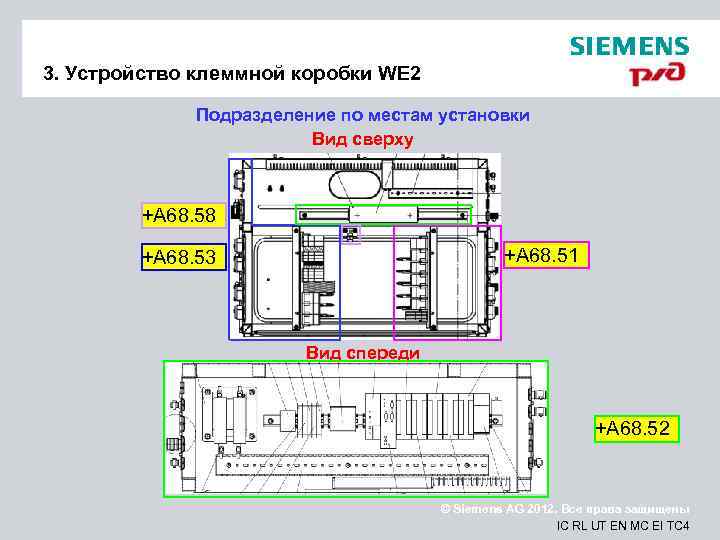

3. Устройство клеммной коробки WE 2 Подразделение по местам установки

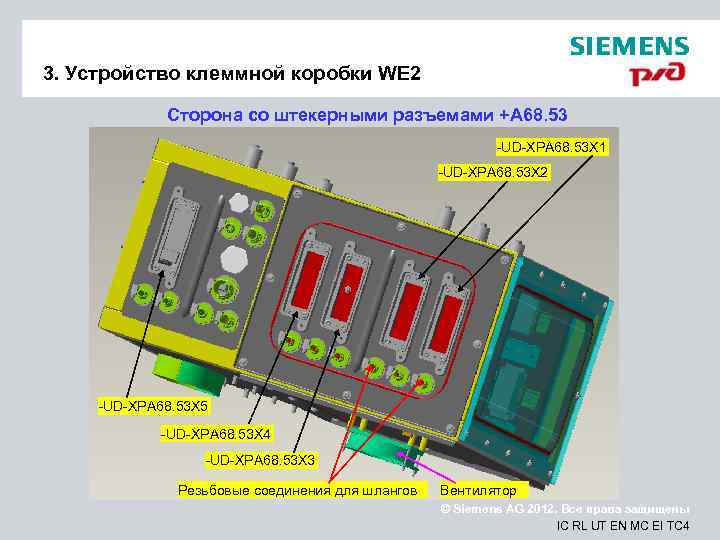

3. Устройство клеммной коробки WE 2 Сторона со штекерными разъемами +A 68. 53 -UD-XPA 68. 53 X 1 -UD-XPA 68. 53 X 2 -UD-XPA 68. 53 X 5 -UD-XPA 68. 53 X 4 -UD-XPA 68. 53 X 3 Резьбовые соединения для шлангов Вентилятор © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

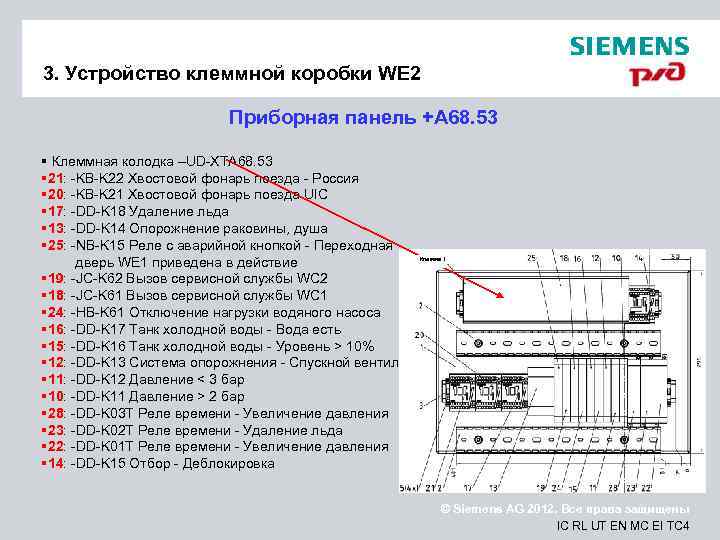

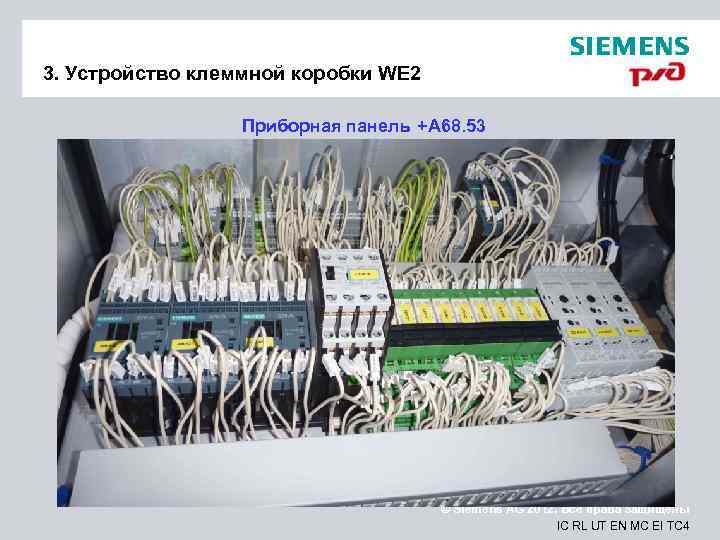

3. Устройство клеммной коробки WE 2 Приборная панель +A 68. 53 § Клеммная колодка –UD-XTA 68. 53 § 21: -KB-K 22 Хвостовой фонарь поезда - Россия § 20: -KB-K 21 Хвостовой фонарь поезда UIC § 17: -DD-K 18 Удаление льда § 13: -DD-K 14 Опорожнение раковины, душа § 25: -NB-K 15 Реле с аварийной кнопкой - Переходная дверь WE 1 приведена в действие Клемма 1 § 19: -JC-K 62 Вызов сервисной службы WC 2 § 18: -JC-K 61 Вызов сервисной службы WC 1 § 24: -HB-K 61 Отключение нагрузки водяного насоса § 16: -DD-K 17 Танк холодной воды - Вода есть § 15: -DD-K 16 Танк холодной воды - Уровень > 10% § 12: -DD-K 13 Система опорожнения - Спускной вентиль § 11: -DD-K 12 Давление < 3 бар § 10: -DD-K 11 Давление > 2 бар § 28: -DD-K 03 T Реле времени - Увеличение давления § 23: -DD-K 02 T Реле времени - Удаление льда § 22: -DD-K 01 T Реле времени - Увеличение давления § 14: -DD-K 15 Отбор - Деблокировка © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

3. Устройство клеммной коробки WE 2 Сторона со штекерными разъемами +A 68. 51 Вывод к санузлу -UD-XPA 68. 51 X 2 -UD-XPA 68. 51 X 1 -UD-XPA 68. 51 X 4 -UD-XPA 68. 51 X 3 Резьбовые соединения для шлангов © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

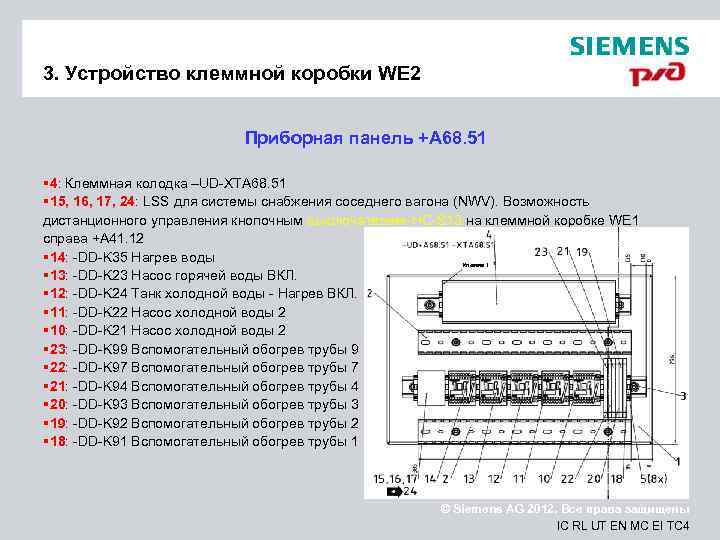

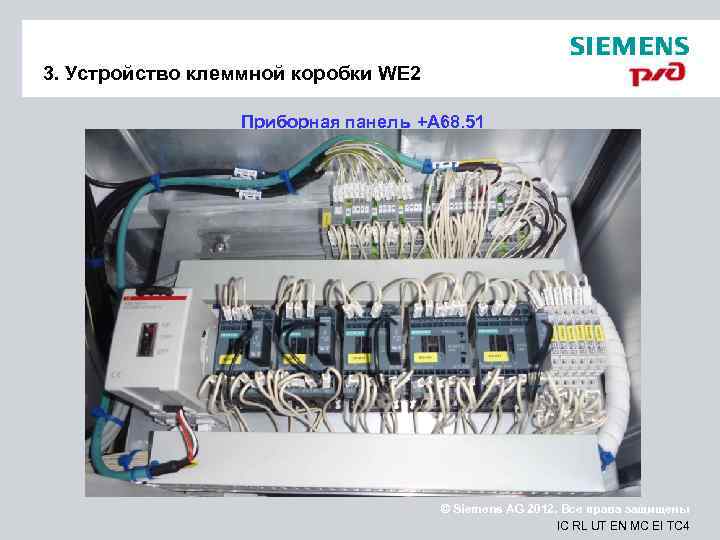

3. Устройство клеммной коробки WE 2 Приборная панель +A 68. 51 § 4: Клеммная колодка –UD-XTA 68. 51 § 15, 16, 17, 24: LSS для системы снабжения соседнего вагона (NWV). Возможность дистанционного управления кнопочным выключателем–HC-S 13 на клеммной коробке WE 1 справа +A 41. 12 § 14: -DD-K 35 Нагрев воды Клемма 1 § 13: -DD-K 23 Насос горячей воды ВКЛ. § 12: -DD-K 24 Танк холодной воды - Нагрев ВКЛ. § 11: -DD-K 22 Насос холодной воды 2 § 10: -DD-K 21 Насос холодной воды 2 § 23: -DD-K 99 Вспомогательный обогрев трубы 9 § 22: -DD-K 97 Вспомогательный обогрев трубы 7 § 21: -DD-K 94 Вспомогательный обогрев трубы 4 § 20: -DD-K 93 Вспомогательный обогрев трубы 3 § 19: -DD-K 92 Вспомогательный обогрев трубы 2 § 18: -DD-K 91 Вспомогательный обогрев трубы 1 © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4

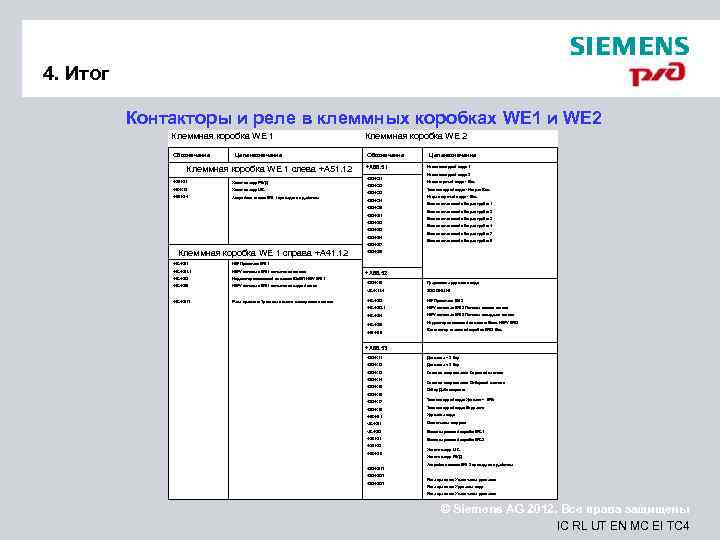

4. Итог Контакторы и реле в клеммных коробках WE 1 и WE 2 Клеммная коробка WE 1 Клеммная коробка WE 2 Обозначение Целеназначение Обозначение Целеназначение Клеммная коробка WE 1 слева +A 51. 12 +A 68. 51 Насос холодной воды 1 Насос холодной воды 2 -DD-K 21 -KB-K 11 Хвост поезда РЖД Насос горячей воды - Вкл. -DD-K 22 -KB-K 12 Хвост поезда UIC Танк холодной воды - Нагрев Вкл. -DD-K 23 -NB-K 14 Аварийная кнопка WE 1 приведена в действие Нагрев горячей воды - Вкл. -DD-K 24 Вспомогательный обогрев трубы 1 -DD-K 35 Вспомогательный обогрев трубы 2 -DD-K 91 Вспомогательный обогрев трубы 3 -DD-K 92 Вспомогательный обогрев трубы 4 -DD-K 93 Вспомогательный обогрев трубы 7 -DD-K 94 Вспомогательный обогрев трубы 9 -DD-K 97 Клеммная коробка WE 1 справа +A 41. 12 -DD-K 99 -HC-K 01 NW Пускатель WE 1 -HC-K 01. 1 NWV вставлен WE 1 питается сам вагон +A 68. 52 -HC-K 03 Индикатор замыканий на землю ВЫКЛ NWV WE 1 -DD-K 19 Прерывание удаления льда -HC-K 06 NWV вставлен WE 1 питается соседний вагон -JC-K 11. 4 SDG ONLINE -HC-K 01 T Реле времени: Трогание с места неисправного вагона -HC-K 02 NW Пускатель WE 2 -HC-K 02. 1 NWV вставлен WE 2 Питание самого вагона -HC-K 04 NWV вставлен WE 2 Питание соседнего вагона Индикатор замыканий на землю Выкл. NWV WE 2 -HC-K 05 Вентилятор клеммной коробки WE 2 Вкл. -HE-K 68 +A 68. 53 -DD-K 11 Давление > 2 бар -DD-K 12 Давление < 3 бар -DD-K 13 Система опорожнения Спускной вентиль -DD-K 14 Система опорожнения Отборный вентиль -DD-K 15 Отбор Деблокировка -DD-K 16 Танк холодной воды Уровень > 10% -DD-K 17 Танк холодной воды Вода есть -DD-K 18 -HB-K 61 Удаление льда -JC-K 61 Отключение нагрузки -JC-K 62 Вызов сервисной службы WC 1 -KB-K 21 Вызов сервисной службы WC 2 -KB-K 22 Хвост поезда UIC -NB-K 15 Хвост поезда РЖД Аварийная кнопка WE 2 приведена в действие -DD-K 01 T -DD-K 02 T Реле времени: Увеличение давления -DD-K 03 T Реле времени: Удаление льда Реле времени: Увеличение давления © Siemens AG 2012. Все права защищены IC RL UT EN MC EI TC 4
