ИЗОЛИРУЮЩИЕ СРЕДСТВА ЗАЩИТЫ.ppt

  • Количество слайдов: 29

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ Устанавливает классификацию и перечень ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ Устанавливает классификацию и перечень средств защиты, объем, методики и нормы испытаний, порядок пользования ими и содержания их, а также нормы комплектования средствами защиты электроустановок и производственных бригад.

При работе в электроустановках используются: n n n - средства защиты от поражения электрическим При работе в электроустановках используются: n n n - средства защиты от поражения электрическим током (электрозащитные средства); - средства защиты от электрических полей повышенной напряженности коллективные и индивидуальные (в электроустановках напряжением 330 к. В и выше); - средства индивидуальной защиты (СИЗ) в соответствии с государственным стандартом

Основное изолирующее электрозащитное средство изоляция которого, длительно выдерживает рабочее напряжение электроустановки, и с помощью Основное изолирующее электрозащитное средство изоляция которого, длительно выдерживает рабочее напряжение электроустановки, и с помощью которого можно работать на токоведущих частях под напряжением

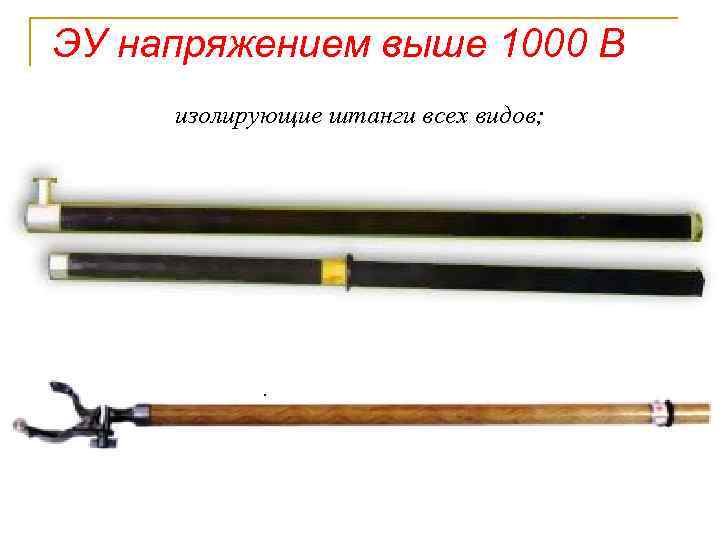

ЭУ напряжением выше 1000 В изолирующие штанги всех видов; ЭУ напряжением выше 1000 В изолирующие штанги всех видов;

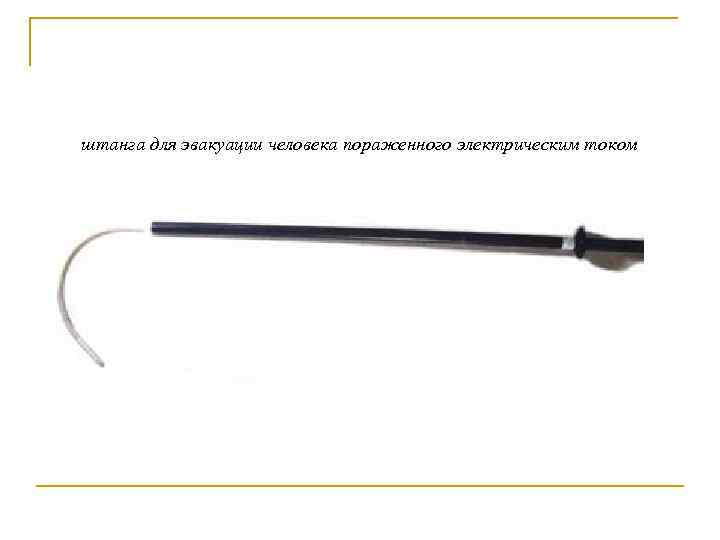

штанга для эвакуации человека пораженного электрическим током штанга для эвакуации человека пораженного электрическим током

изолирующие клещи изолирующие клещи

- указатели напряжения 4. Устройства и приспособления для обеспечения безопасности работ при измерениях и - указатели напряжения 4. Устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках электроизмерительн ые клещи указатели напряжения для проверки совпадения фаз устройства для прокола кабеля

5. Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках 5. Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 к. В и выше (кроме штанг для переноса и выравнивания потенциала)

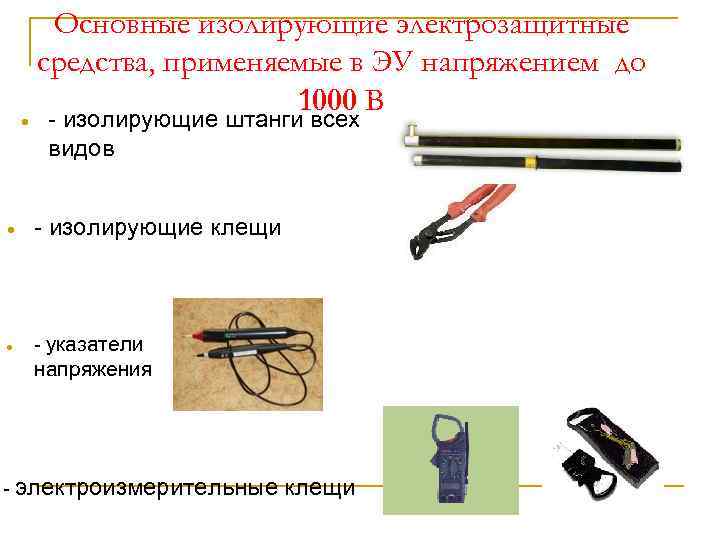

Основные изолирующие электрозащитные средства, применяемые в ЭУ напряжением до 1000 В - изолирующие Основные изолирующие электрозащитные средства, применяемые в ЭУ напряжением до 1000 В - изолирующие штанги всех видов - изолирующие клещи - указатели напряжения - электроизмерительные клещи

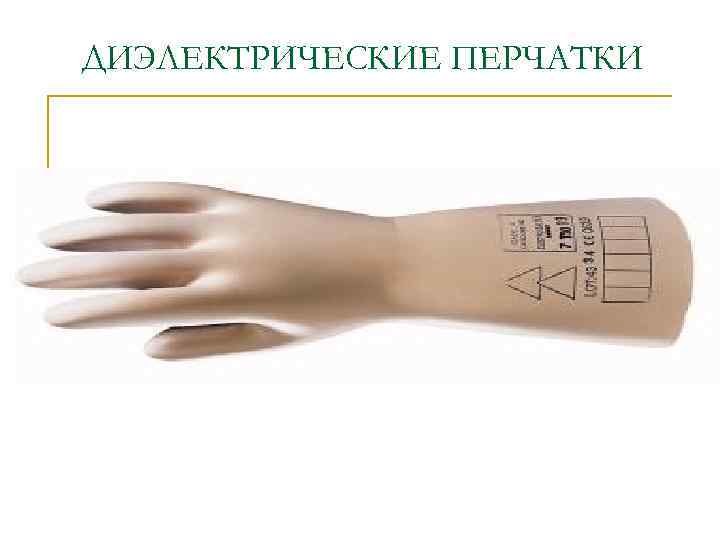

ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ

РУЧНОЙ ИЗОЛИРУЮЩИЙ ИНСТРУМЕНТ РУЧНОЙ ИЗОЛИРУЮЩИЙ ИНСТРУМЕНТ

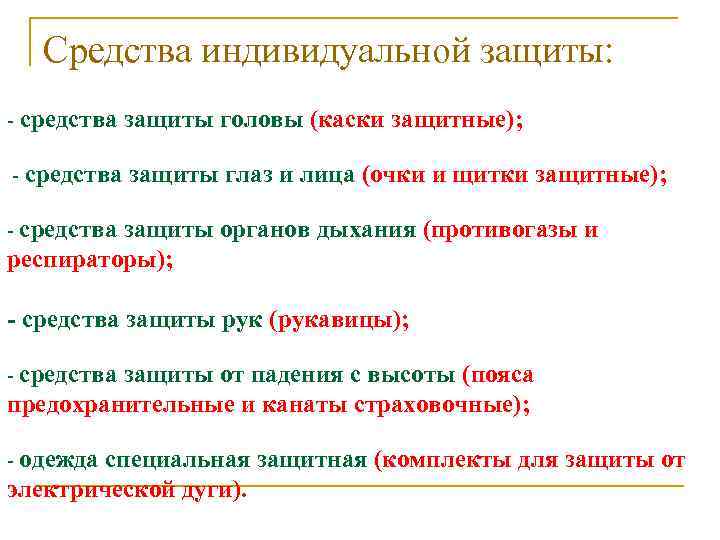

Средства индивидуальной защиты: - средства защиты головы (каски защитные); - средства защиты глаз и Средства индивидуальной защиты: - средства защиты головы (каски защитные); - средства защиты глаз и лица (очки и щитки защитные); - средства защиты органов дыхания (противогазы и респираторы); - средства защиты рук (рукавицы); - средства защиты от падения с высоты (пояса предохранительные и канаты страховочные); - одежда специальная защитная (комплекты для защиты от электрической дуги).

ДОПОЛНИТЕЛЬНЫЕ ИЗОЛИРУЮЩИЕ ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА n - которое само по себе не может при данном ДОПОЛНИТЕЛЬНЫЕ ИЗОЛИРУЮЩИЕ ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА n - которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, а также служит для защиты от напряжения прикосновения и напряжения шага.

- напряжение прикосновения – напряжение между двумя проводящими частями (корпусами оборудования) или между проводящей - напряжение прикосновения – напряжение между двумя проводящими частями (корпусами оборудования) или между проводящей частью и землёй прикосновении к ним человека.

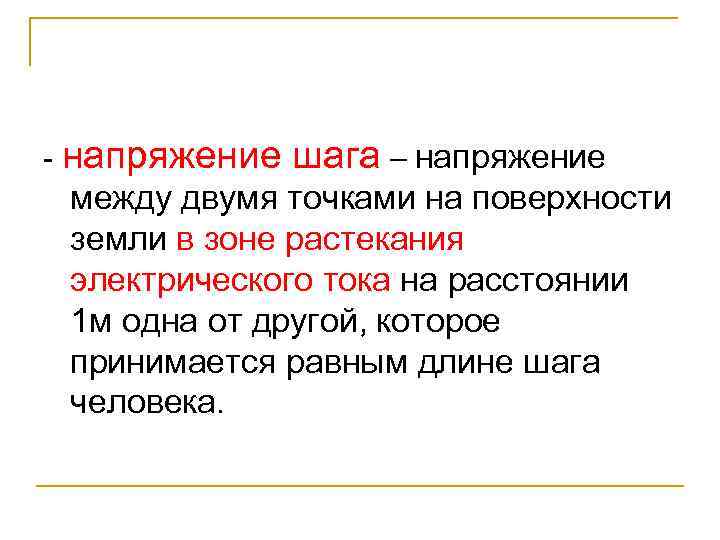

- напряжение шага – напряжение между двумя точками на поверхности земли в зоне растекания - напряжение шага – напряжение между двумя точками на поверхности земли в зоне растекания электрического тока на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.

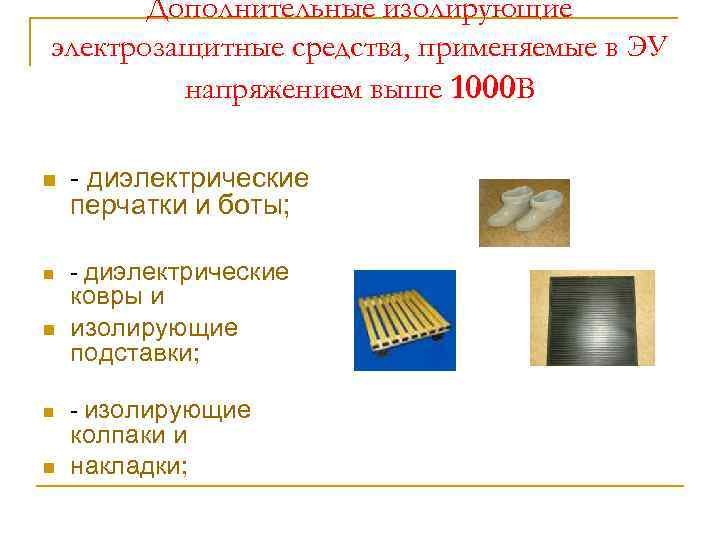

Дополнительные изолирующие электрозащитные средства, применяемые в ЭУ напряжением выше 1000 В n n - Дополнительные изолирующие электрозащитные средства, применяемые в ЭУ напряжением выше 1000 В n n - диэлектрические перчатки и боты; - диэлектрические n ковры и изолирующие подставки; n - изолирующие n колпаки и накладки;

n - штанги для переноса и выравнивания потенциала; - лестницы приставные, стремянки изолирующие стеклопластиковые; n - штанги для переноса и выравнивания потенциала; - лестницы приставные, стремянки изолирующие стеклопластиковые;

Дополнительные изолирующие электрозащитные средства напряжением до 1000 В n n n Диэлектрические ГАЛОШИ; -12, Дополнительные изолирующие электрозащитные средства напряжением до 1000 В n n n Диэлектрические ГАЛОШИ; -12, Диэлектрические КОВРЫ; - осм. 6, Изолирующие ПОДСТАВКИ; - осм. 6, Изолирующие КОЛПАКИ; 12, ПОКРЫТИЯ и НАКЛАДКИ; - 24, ЛЕСТНИЦЫ приставные, СТРЕМЯНКИ изолирующие стеклопластиковые. – 6.

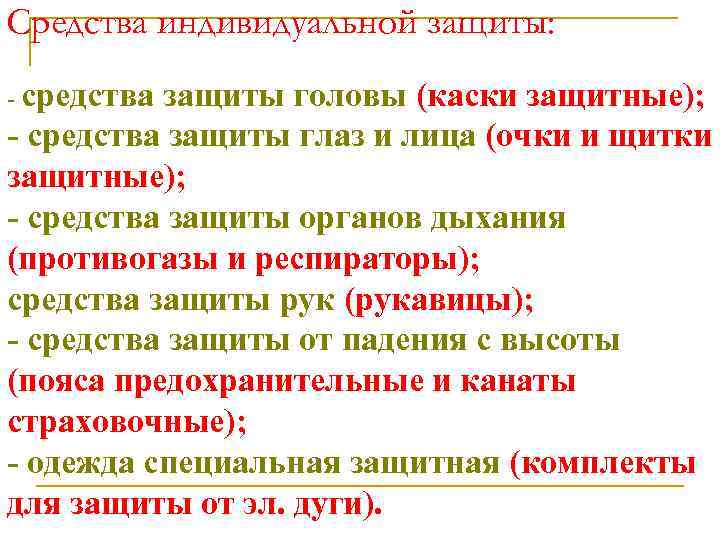

Средства индивидуальной защиты: - средства защиты головы (каски защитные); - средства защиты глаз и Средства индивидуальной защиты: - средства защиты головы (каски защитные); - средства защиты глаз и лица (очки и щитки защитные); - средства защиты органов дыхания (противогазы и респираторы); средства защиты рук (рукавицы); - средства защиты от падения с высоты (пояса предохранительные и канаты страховочные); - одежда специальная защитная (комплекты для защиты от эл. дуги).

Порядок и общие правила пользования средствами защиты n Средства защиты должны находиться в качестве Порядок и общие правила пользования средствами защиты n Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок или входить в инвентарное имущество выездных бригад. n Средства защиты могут также выдаваться для индивидуального пользования. n При работах следует использовать только СЗ, имеющие маркировку с указанием заводаизготовителя, наименования или типа изделия и года выпуска, а также штамп об испытании.

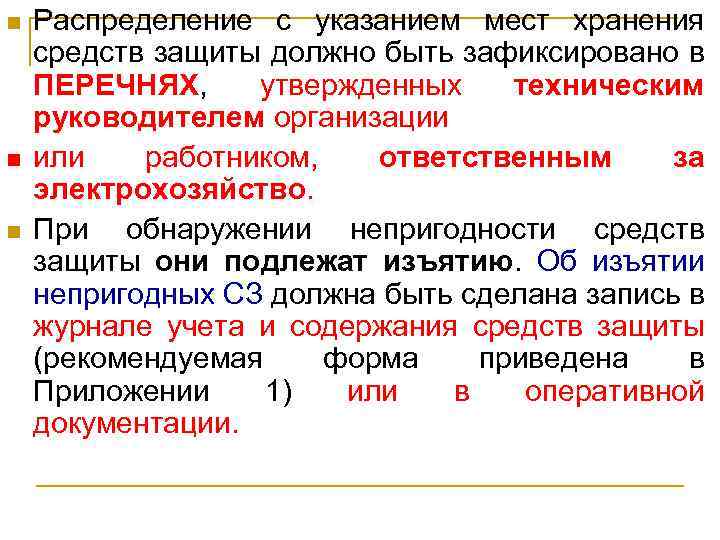

n n n Распределение с указанием мест хранения средств защиты должно быть зафиксировано в n n n Распределение с указанием мест хранения средств защиты должно быть зафиксировано в ПЕРЕЧНЯХ, утвержденных техническим руководителем организации или работником, ответственным за электрохозяйство. При обнаружении непригодности средств защиты они подлежат изъятию. Об изъятии непригодных СЗ должна быть сделана запись в журнале учета и содержания средств защиты (рекомендуемая форма приведена в Приложении 1) или в оперативной документации.

n Изолирующие электрозащитные средства рассчитаны на применение в закрытых электроустановках, а в открытых электроустановках n Изолирующие электрозащитные средства рассчитаны на применение в закрытых электроустановках, а в открытых электроустановках - только в сухую погоду. В изморось и при осадках пользоваться ими не допускается. n На открытом воздухе в сырую погоду могут применяться только средства защиты специальной конструкции, предназначенные для работы в таких условиях.

Перед каждым применением средства защиты персонал обязан: n n - проверить его исправность, - Перед каждым применением средства защиты персонал обязан: n n - проверить его исправность, - отсутствие внешних повреждений и загрязнений, - а также проверить по штампу срок годности. Не допускается пользоваться средствами защиты с истекшим сроком годности.

Все находящиеся в эксплуатации электрозащитные средства индивидуальной защиты должны быть пронумерованы, за исключением: n Все находящиеся в эксплуатации электрозащитные средства индивидуальной защиты должны быть пронумерованы, за исключением: n n n n - касок защитных, - диэлектрических ковров, - изолирующих подставок, - плакатов безопасности, - защитных ограждений, - штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

ПЕРИОДИЧЕСКИЕ ОСМОТРЫ n Наличие и состояние средств защиты проверяется периодическим осмотром, который проводится не ПЕРИОДИЧЕСКИЕ ОСМОТРЫ n Наличие и состояние средств защиты проверяется периодическим осмотром, который проводится не реже 1 раза в 6 мес. (для переносных заземлений - не реже 1 раза в 3 мес. ) работником, ответственным за их состояние, с записью результатов осмотра в журнал.

ЖУРНАЛ УЧЕТА И СОДЕРЖАНИЯ СРЕДСТВ ЗАЩИТЫ ___________________________ (наименование средства защиты, тип) Инв. № Д ЖУРНАЛ УЧЕТА И СОДЕРЖАНИЯ СРЕДСТВ ЗАЩИТЫ ___________________________ (наименование средства защиты, тип) Инв. № Д Дат ат а а сле и дусп юще ы го та исп н ыия тани я Дата периодическ ого осмотр а Резуль тат периодическ ого осмотр а Подпи Местонахожде сь ние лица, произ водив шего осмот р Дата выдачи в индивидуальное пользова ние Подпись лица, получивш его СИЗ в индивидуальное пользован ие Примеча ние

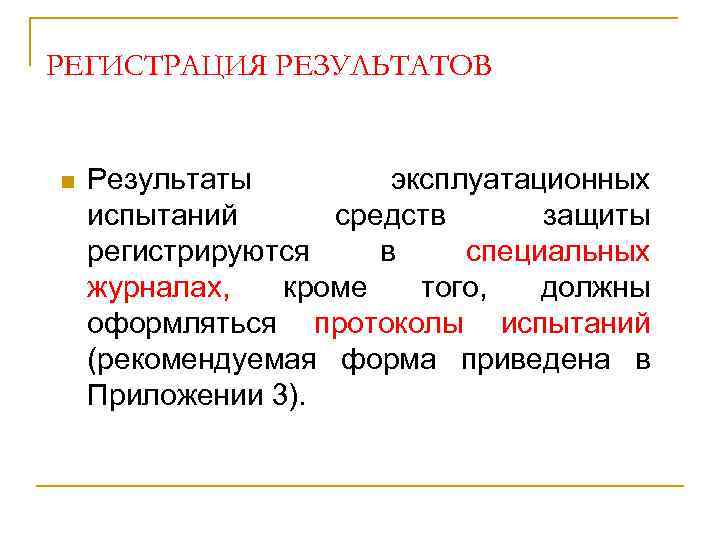

РЕГИСТРАЦИЯ РЕЗУЛЬТАТОВ n Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах, кроме того, РЕГИСТРАЦИЯ РЕЗУЛЬТАТОВ n Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах, кроме того, должны оформляться протоколы испытаний (рекомендуемая форма приведена в Приложении 3).

ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ n • n n В эксплуатации средства защиты подвергают эксплуатационным очередным и ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ n • n n В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям: после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности.
