Скачать презентацию Институт химии Дальневосточного отделения РАН г Владивосток Дальневосточный Скачать презентацию Институт химии Дальневосточного отделения РАН г Владивосток Дальневосточный

Шичалин О.О.!.pptx

  • Количество слайдов: 9

Институт химии Дальневосточного отделения РАН, г. Владивосток Дальневосточный федеральный университет, г. Владивосток «СИНТЕЗ НАНОСТРУКТУРИРОВАННЫХ Институт химии Дальневосточного отделения РАН, г. Владивосток Дальневосточный федеральный университет, г. Владивосток «СИНТЕЗ НАНОСТРУКТУРИРОВАННЫХ СИЛИКАТОВ КАЛЬЦИЯ ОТНОСЯЩИХСЯ К ТИПУ БИОСОВМЕСТИМОЙ НАНОКЕРАМИКИ» Шичалин О. О. , Драньков А. Н. , Майоров В. Ю. , Кобыляков С. П. , Ивлев Д. И. , Черняев С. И. , Сокольницкая Т. А. , Папынов Е. К. , Авраменко В. А VI Международный симпозиум «Химия и химическое образование» Владивосток-2014

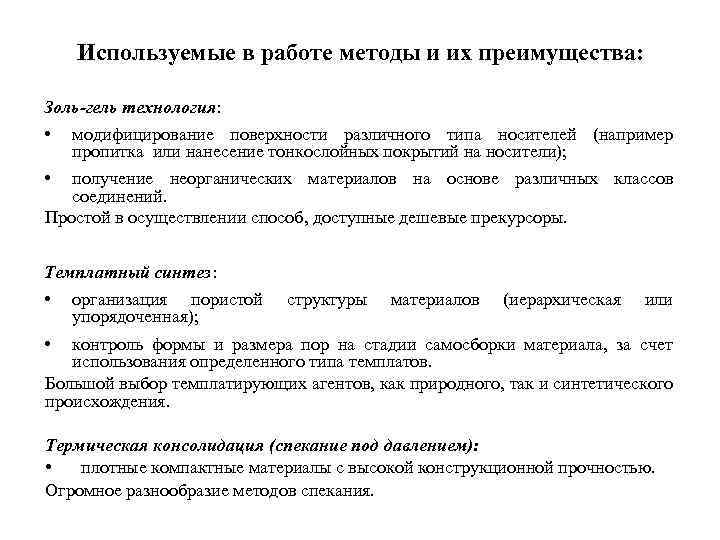

Используемые в работе методы и их преимущества: Золь-гель технология: • модифицирование поверхности различного типа Используемые в работе методы и их преимущества: Золь-гель технология: • модифицирование поверхности различного типа носителей (например пропитка или нанесение тонкослойных покрытий на носители); • получение неорганических материалов на основе различных классов соединений. Простой в осуществлении способ, доступные дешевые прекурсоры. Темплатный синтез: • организация пористой упорядоченная); структуры материалов (иерархическая или • контроль формы и размера пор на стадии самосборки материала, за счет использования определенного типа темплатов. Большой выбор темплатирующих агентов, как природного, так и синтетического происхождения. Термическая консолидация (спекание под давлением): • плотные компактные материалы с высокой конструкционной прочностью. Огромное разнообразие методов спекания.

Темплатный золь-гель синтез: Темплатный золь-гель синтез:

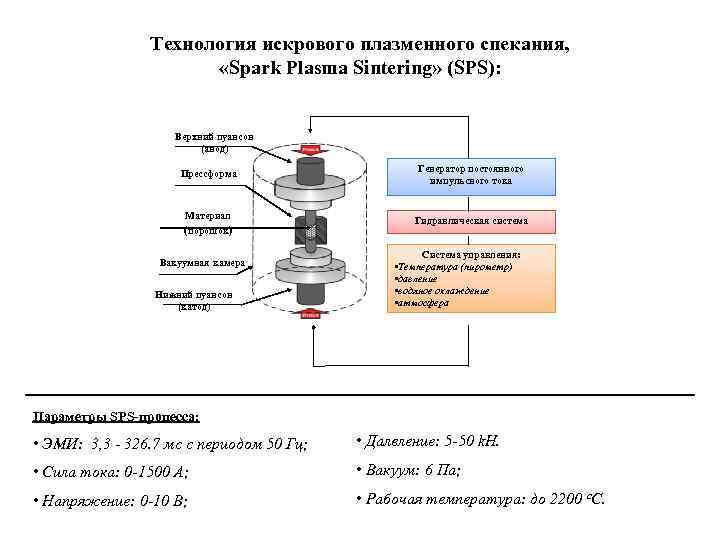

Технология искрового плазменного спекания, «Spark Plasma Sintering» (SPS): Верхний пуансон (анод) Прессформа Генератор постоянного Технология искрового плазменного спекания, «Spark Plasma Sintering» (SPS): Верхний пуансон (анод) Прессформа Генератор постоянного импульсного тока Материал (порошок) Гидравлическая система Вакуумная камера Нижний пуансон (катод) Система управления: • Температура (пирометр) • давление • водяное охлаждение • атмосфера Параметры SPS-процесса: • ЭМИ: 3, 3 - 326. 7 мс с периодом 50 Гц; • Далвление: 5 -50 k. H. • Сила тока: 0 -1500 А; • Вакуум: 6 Па; • Напряжение: 0 -10 В; • Рабочая температура: до 2200 с. С.

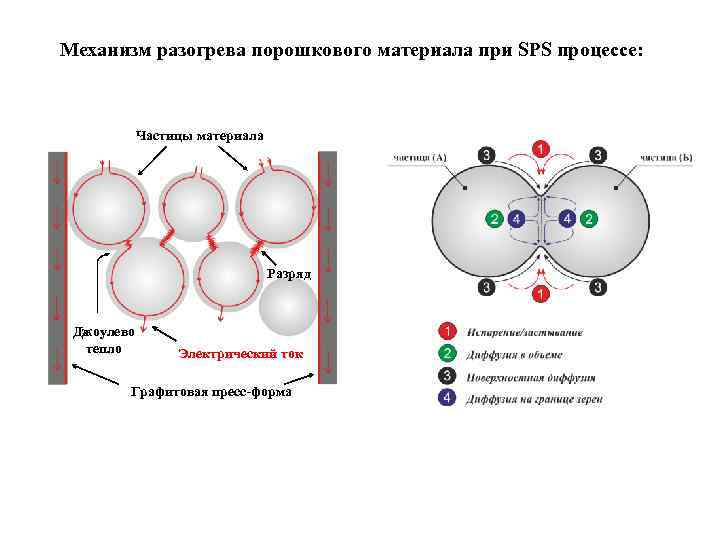

Механизм разогрева порошкового материала при SPS процессе: Частицы материала Разряд Джоулево тепло Электрический ток Механизм разогрева порошкового материала при SPS процессе: Частицы материала Разряд Джоулево тепло Электрический ток Графитовая пресс-форма

SPS синтез пористых керамических композитов на основе волластонита: Т спекания, 0 С Sуд (БЭТ), SPS синтез пористых керамических композитов на основе волластонита: Т спекания, 0 С Sуд (БЭТ), м 2/г Мех. прочность, кг/см 2 исходный 54, 8 - 800 2, 7 299 900 2, 6 665 1000 1, 9 1119

Способ контроля пористой структуры при SPS синтезе композитов на основе волластонита: Способ контроля пористой структуры при SPS синтезе композитов на основе волластонита:

Благодарю за внимание! Работа выполнена при финансовой поддержке ДВФУ, а также комплексной программы фундаментальных Благодарю за внимание! Работа выполнена при финансовой поддержке ДВФУ, а также комплексной программы фундаментальных исследований ДВО РАН "Дальний Восток"
