Институт Прикладной Физики РАН ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Нижний Новгород, 2005

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Государственная премия в области науки и техники 1999 г Разработчики Институт прикладной физики РАН Нижегородская Государственная медицинская академия Нижегородский Областной онкологический диспансер Нижегородская Областная клиническая больница

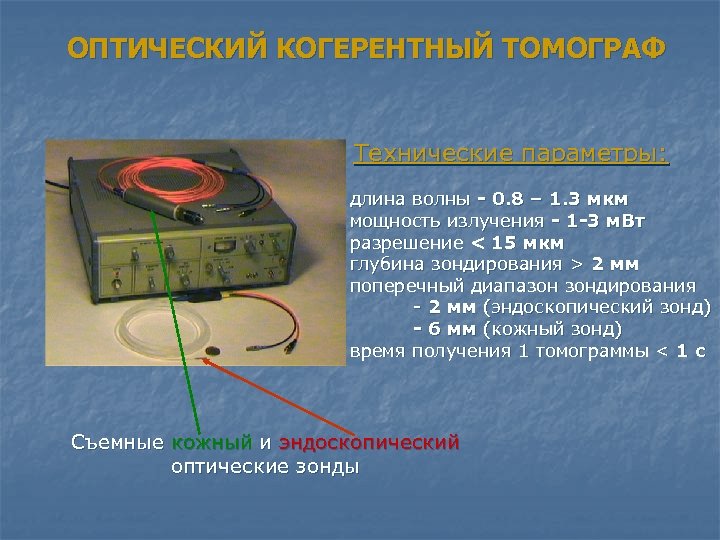

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Технические параметры: длина волны - 0. 8 – 1. 3 мкм мощность излучения - 1 -3 м. Вт разрешение < 15 мкм глубина зондирования > 2 мм поперечный диапазон зондирования - 2 мм (эндоскопический зонд) - 6 мм (кожный зонд) время получения 1 томограммы < 1 c Съемные кожный и эндоскопический оптические зонды

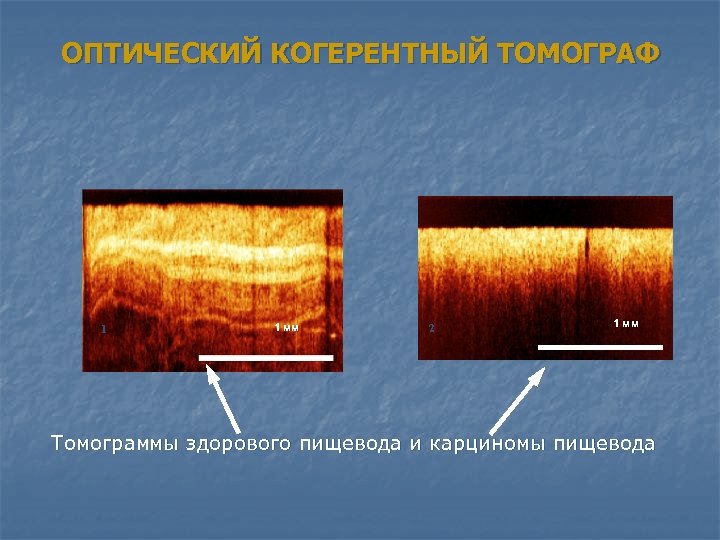

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ 1 1 мм 2 1 мм Томограммы здорового пищевода и карциномы пищевода

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n Технология и ноу-хау: Широкополостная интерферометрия n Поляризационно-сохраняющее волокно n Волоконно-оптические элементы на поляризационно-сохраняющем волокне n Волоконно-оптический эндоскопический зонд n

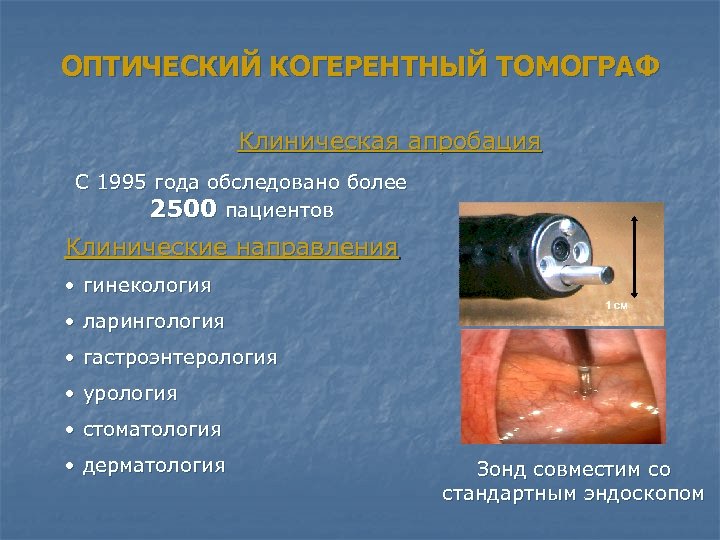

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Клиническая апробация С 1995 года обследовано более 2500 пациентов Клинические направления • гинекология • ларингология 1 см • гастроэнтерология • урология • стоматология • дерматология Зонд совместим со стандартным эндоскопом

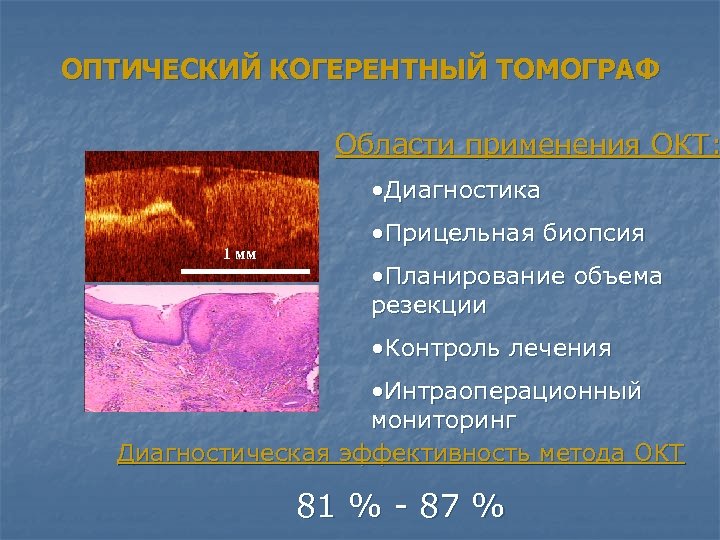

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Области применения ОКТ: • Диагностика 1 мм • Прицельная биопсия • Планирование объема резекции • Контроль лечения • Интраоперационный мониторинг Диагностическая эффективность метода ОКТ 81 % - 87 %

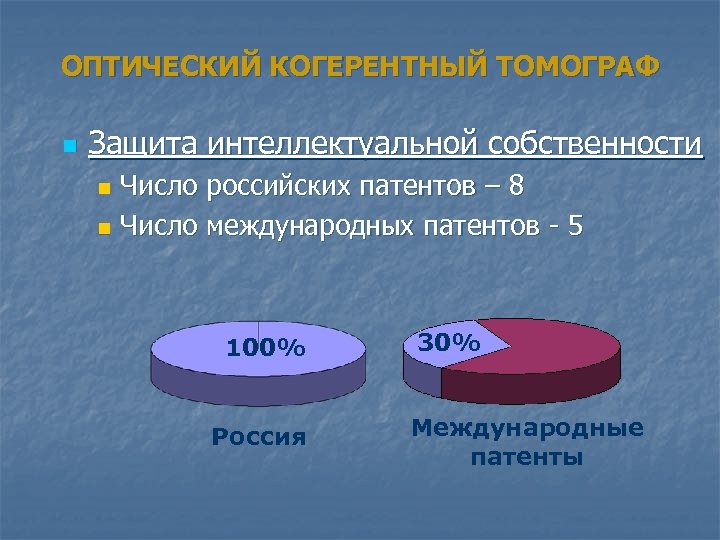

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n Защита интеллектуальной собственности Число российских патентов – 8 n Число международных патентов - 5 n 100% Россия 30% Международные патенты

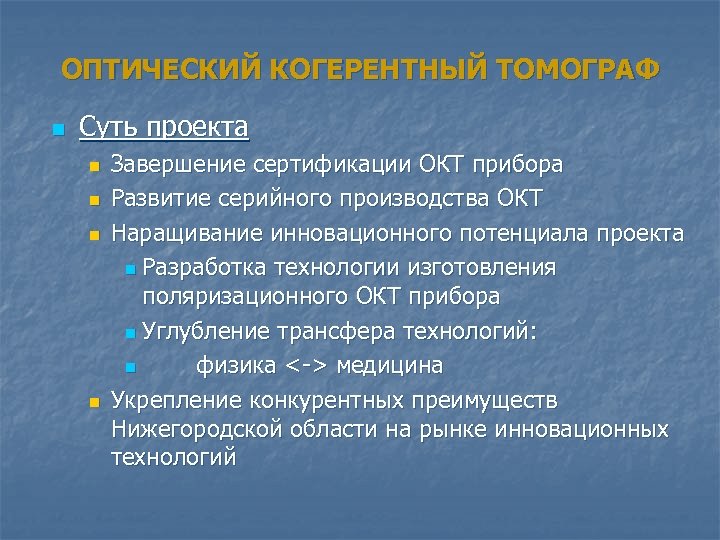

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n Суть проекта n n Завершение сертификации ОКТ прибора Развитие серийного производства ОКТ Наращивание инновационного потенциала проекта n Разработка технологии изготовления поляризационного ОКТ прибора n Углубление трансфера технологий: n физика <-> медицина Укрепление конкурентных преимуществ Нижегородской области на рынке инновационных технологий

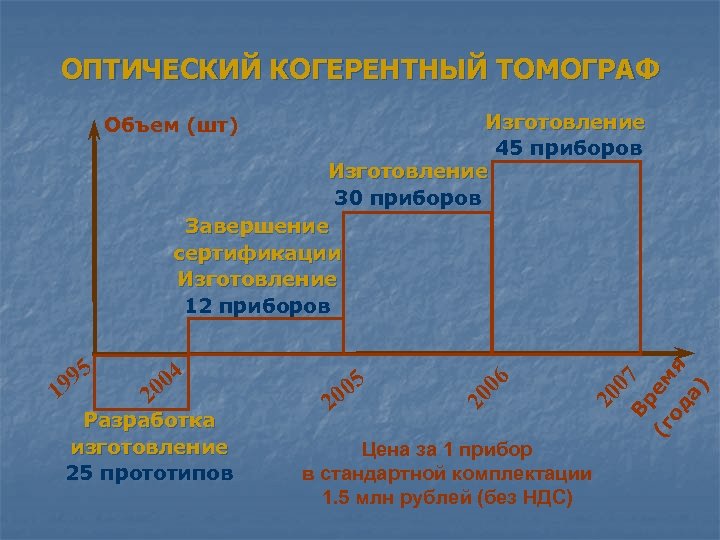

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Изготовление 45 приборов Изготовление 30 приборов Завершение сертификации Изготовление 12 приборов Цена за 1 прибор в стандартной комплектации 1. 5 млн рублей (без НДС) (г ем од я а) Разработка изготовление 25 прототипов 5 00 2 Вр 4 00 2 20 07 5 9 19 20 06 Объем (шт)

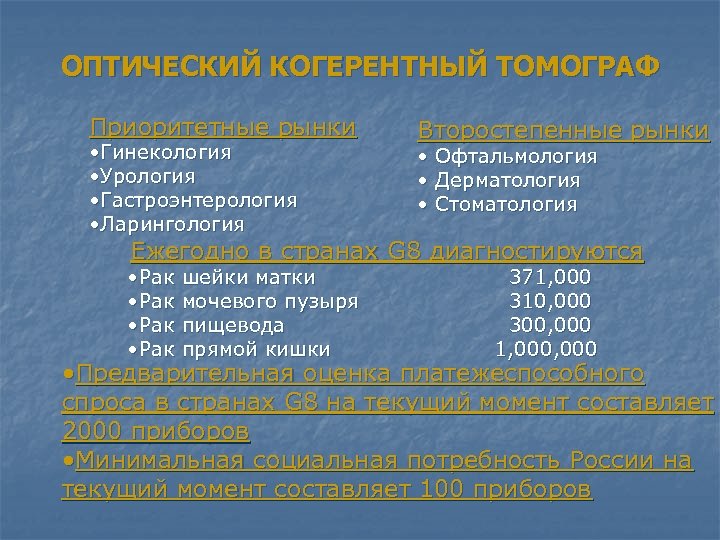

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Приоритетные рынки • Гинекология • Урология • Гастроэнтерология • Ларингология Второстепенные рынки • Офтальмология • Дерматология • Стоматология Ежегодно в странах G 8 диагностируются • Рак шейки матки мочевого пузыря пищевода прямой кишки 371, 000 310, 000 300, 000 1, 000 • Предварительная оценка платежеспособного спроса в странах G 8 на текущий момент составляет 2000 приборов • Минимальная социальная потребность России на текущий момент составляет 100 приборов

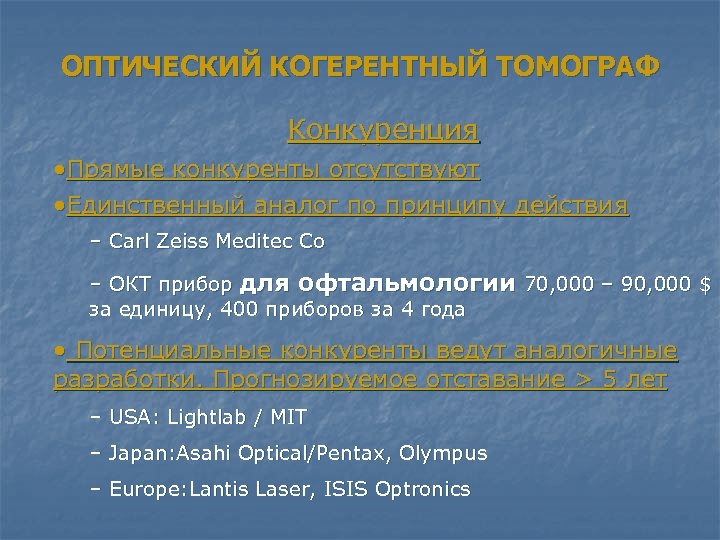

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Конкуренция • Прямые конкуренты отсутствуют • Единственный аналог по принципу действия – Carl Zeiss Meditec Co – ОКТ прибор для офтальмологии 70, 000 – 90, 000 $ за единицу, 400 приборов за 4 года • Потенциальные конкуренты ведут аналогичные разработки. Прогнозируемое отставание > 5 лет – USA: Lightlab / MIT – Japan: Asahi Optical/Pentax, Olympus – Europe: Lantis Laser, ISIS Optronics

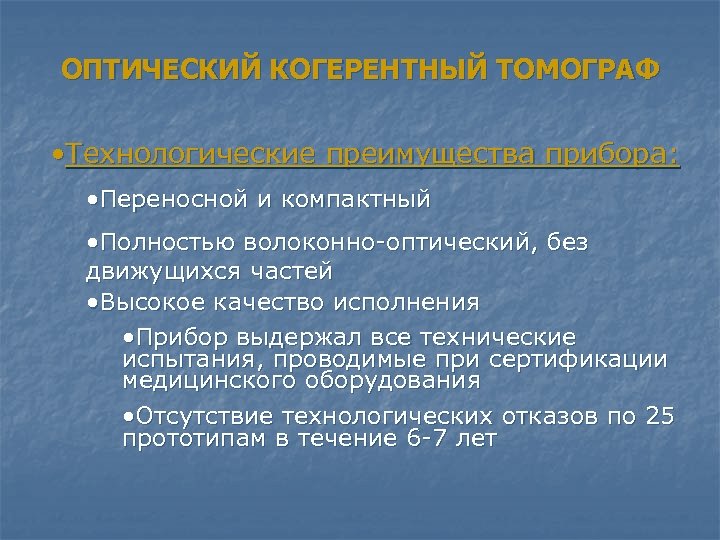

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ • Технологические преимущества прибора: • Переносной и компактный • Полностью волоконно-оптический, без движущихся частей • Высокое качество исполнения • Прибор выдержал все технические испытания, проводимые при сертификации медицинского оборудования • Отсутствие технологических отказов по 25 прототипам в течение 6 -7 лет

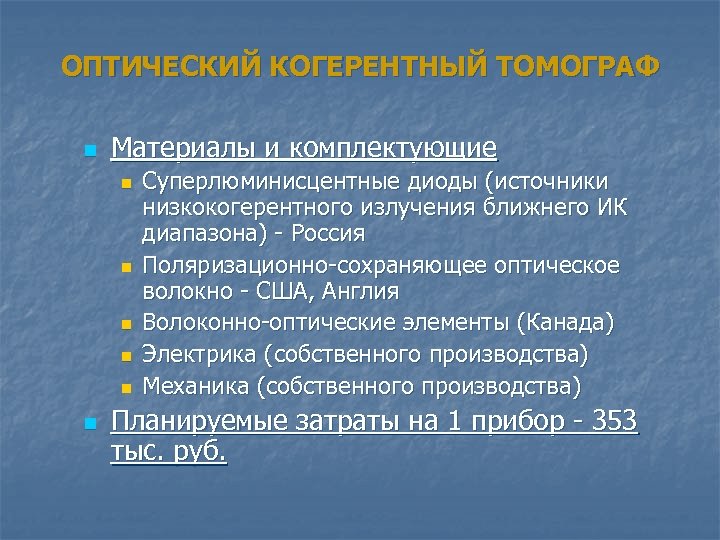

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n Материалы и комплектующие n n n Суперлюминисцентные диоды (источники низкокогерентного излучения ближнего ИК диапазона) - Россия Поляризационно-сохраняющее оптическое волокно - США, Англия Волоконно-оптические элементы (Канада) Электрика (собственного производства) Механика (собственного производства) Планируемые затраты на 1 прибор - 353 тыс. руб.

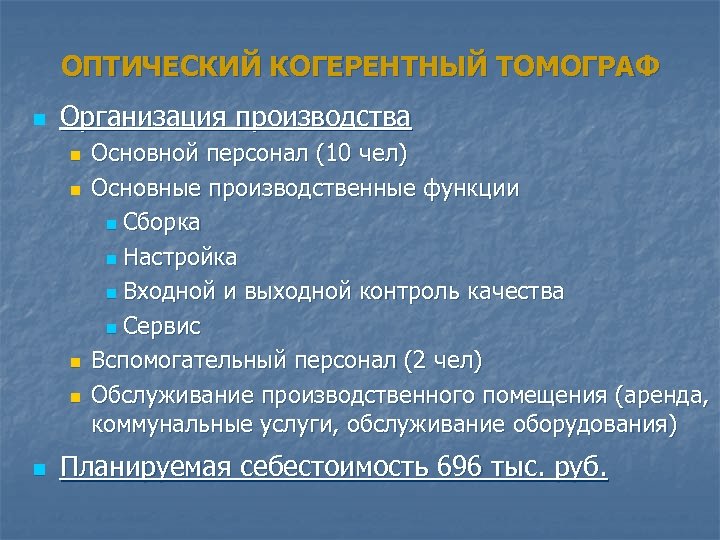

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n Организация производства n n n Основной персонал (10 чел) Основные производственные функции n Сборка n Настройка n Входной и выходной контроль качества n Сервис Вспомогательный персонал (2 чел) Обслуживание производственного помещения (аренда, коммунальные услуги, обслуживание оборудования) Планируемая себестоимость 696 тыс. руб.

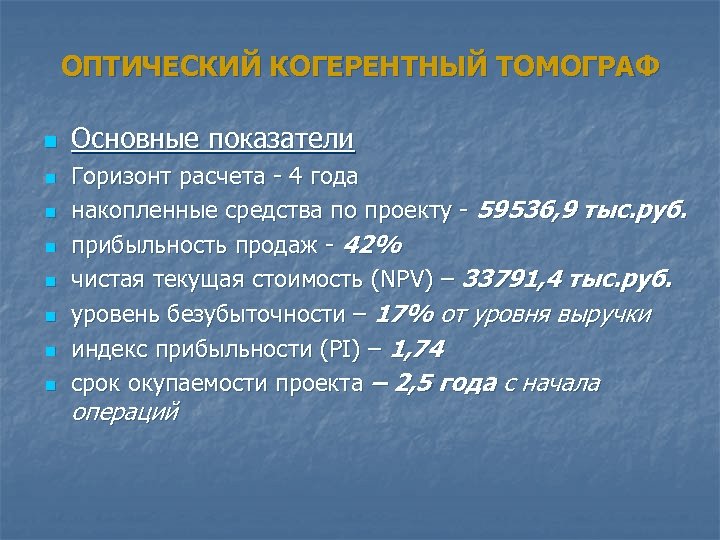

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ n n n n Основные показатели Горизонт расчета - 4 года накопленные средства по проекту - 59536, 9 тыс. руб. прибыльность продаж - 42% чистая текущая стоимость (NPV) – 33791, 4 тыс. руб. уровень безубыточности – 17% от уровня выручки индекс прибыльности (PI) – 1, 74 срок окупаемости проекта – 2, 5 года с начала операций

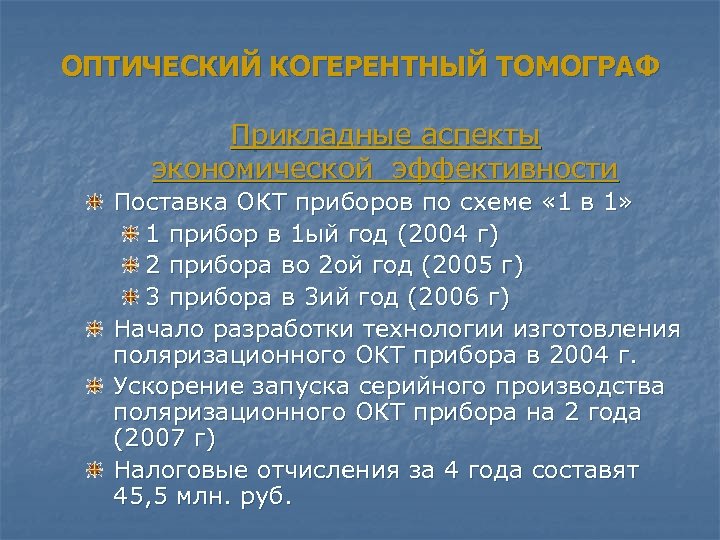

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Прикладные аспекты экономической эффективности Поставка ОКТ приборов по схеме « 1 в 1» 1 прибор в 1 ый год (2004 г) 2 прибора во 2 ой год (2005 г) 3 прибора в 3 ий год (2006 г) Начало разработки технологии изготовления поляризационного ОКТ прибора в 2004 г. Ускорение запуска серийного производства поляризационного ОКТ прибора на 2 года (2007 г) Налоговые отчисления за 4 года составят 45, 5 млн. руб.

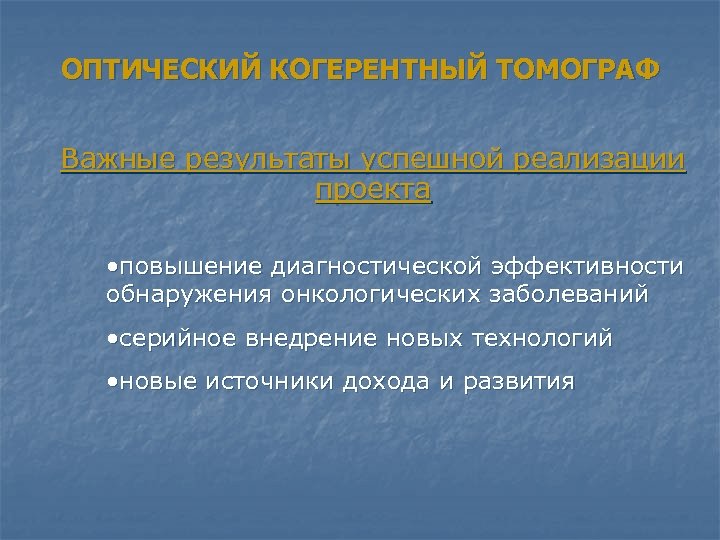

ОПТИЧЕСКИЙ КОГЕРЕНТНЫЙ ТОМОГРАФ Важные результаты успешной реализации проекта • повышение диагностической эффективности обнаружения онкологических заболеваний • серийное внедрение новых технологий • новые источники дохода и развития
