Институт геологии и нефтегазодобычи Кафедра «Разработка и эксплуатация нефтяных и газовых месторождений» Выпускная квалификационная работа на тему: РЕКОНСТРУКЦИЯ МЕДВЕЖЬЕГО МЕСТОРОЖДЕНИЯ НА ПОЗДНЕЙ СТАДИИ РАЗРАБОТКИ Зав. кафедрой РЭНГМ: профессор, д. т. н. , С. И. Грачев Руководитель дипломного проекта: А. Н. Лапердин Выполнил: студент гр. ЭДГбзс-11 -1 Н. А. Тельминова

Обзорная карта севера Западно- Сибирского нефтегазоносного бассейна o Открыто в 1967 г. o В разработке с 1972 г o С 2001 г. действующим проектным документом является «Уточненный проект разработки Медвежьего месторождения на поздней стадии эксплуатации» o Запасы газа 2134 млрд. м 3 o Фонд скважин 342 -345

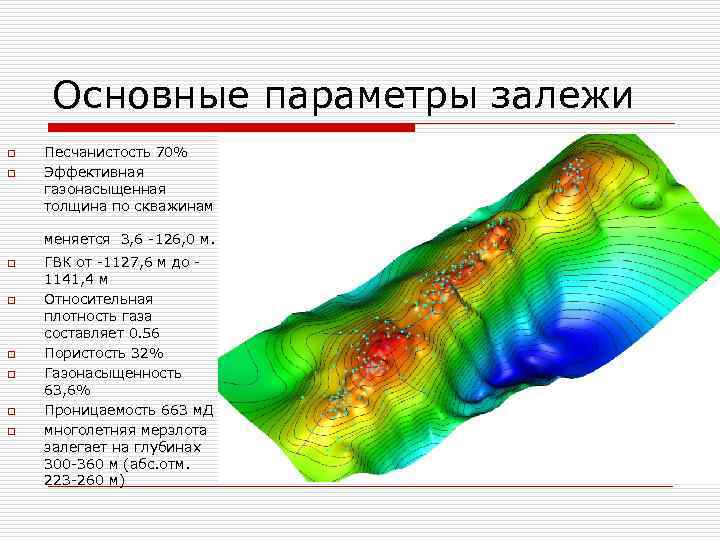

Основные параметры залежи o Песчанистость 70% o Эффективная газонасыщенная толщина по скважинам меняется 3, 6 -126, 0 м. o ГВК от -1127, 6 м до - 1141, 4 м o Относительная плотность газа составляет 0. 56 o Пористость 32% o Газонасыщенность 63, 6% o Проницаемость 663 м. Д o многолетняя мерзлота залегает на глубинах 300 -360 м (абс. отм. 223 -260 м)

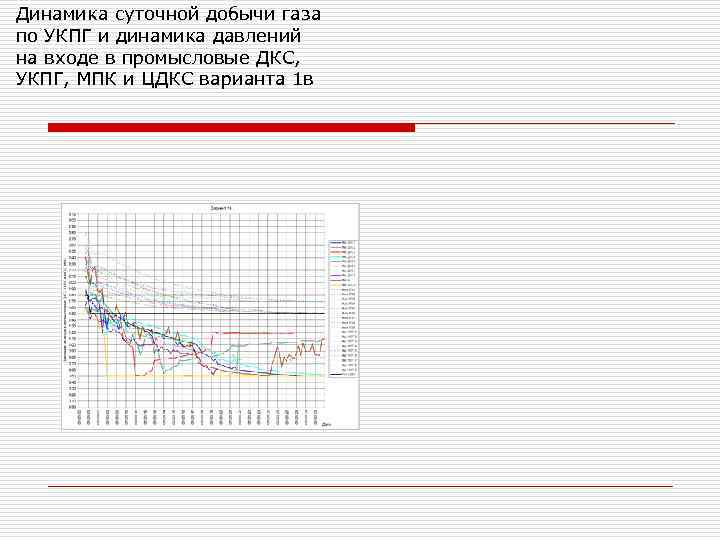

Динамика суточной добычи газа по УКПГ и динамика давлений на входе в промысловые ДКС, УКПГ, МПК и ЦДКС варианта 1 в

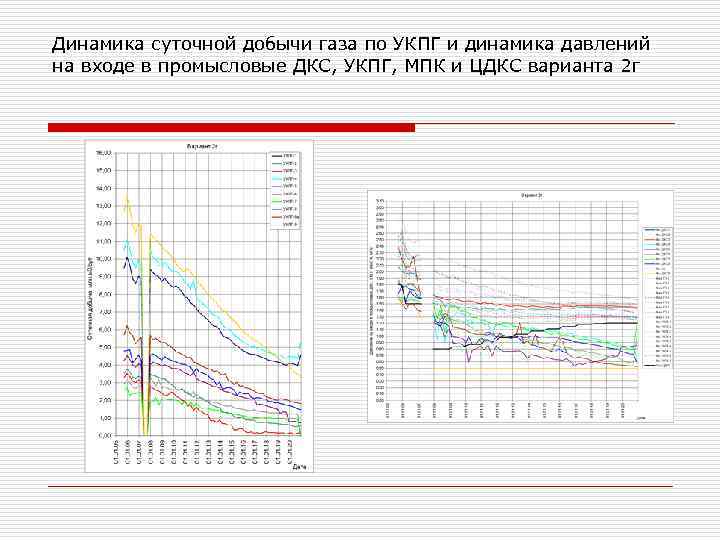

Динамика суточной добычи газа по УКПГ и динамика давлений на входе в промысловые ДКС, УКПГ, МПК и ЦДКС варианта 2 г

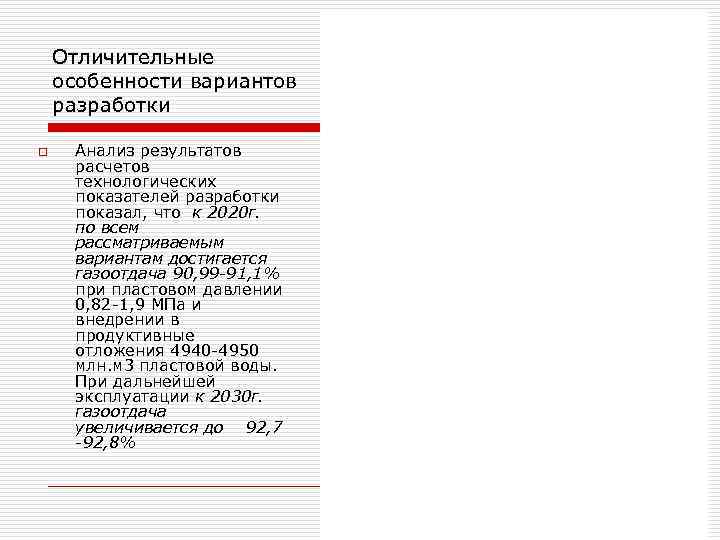

Отличительные особенности вариантов разработки o Анализ результатов расчетов технологических показателей разработки показал, что к 2020 г. по всем рассматриваемым вариантам достигается газоотдача 90, 99 -91, 1% при пластовом давлении 0, 82 -1, 9 МПа и внедрении в продуктивные отложения 4940 -4950 млн. м 3 пластовой воды. При дальнейшей эксплуатации к 2030 г. газоотдача увеличивается до 92, 7 -92, 8%

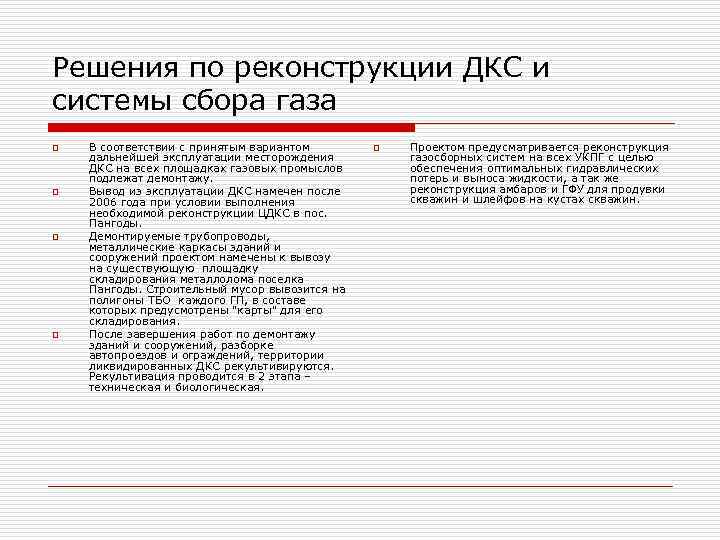

Решения по реконструкции ДКС и системы сбора газа o В соответствии с принятым вариантом o Проектом предусматривается реконструкция дальнейшей эксплуатации месторождения газосборных систем на всех УКПГ с целью ДКС на всех площадках газовых промыслов обеспечения оптимальных гидравлических подлежат демонтажу. потерь и выноса жидкости, а так же o Вывод из эксплуатации ДКС намечен после реконструкция амбаров и ГФУ для продувки 2006 года при условии выполнения скважин и шлейфов на кустах скважин. необходимой реконструкции ЦДКС в пос. Пангоды. o Демонтируемые трубопроводы, металлические каркасы зданий и сооружений проектом намечены к вывозу на существующую площадку складирования металлолома поселка Пангоды. Строительный мусор вывозится на полигоны ТБО каждого ГП, в составе которых предусмотрены "карты" для его складирования. o После завершения работ по демонтажу зданий и сооружений, разборке автопроездов и ограждений, территории ликвидированных ДКС рекультивируются. Рекультивация проводится в 2 этапа – техническая и биологическая.

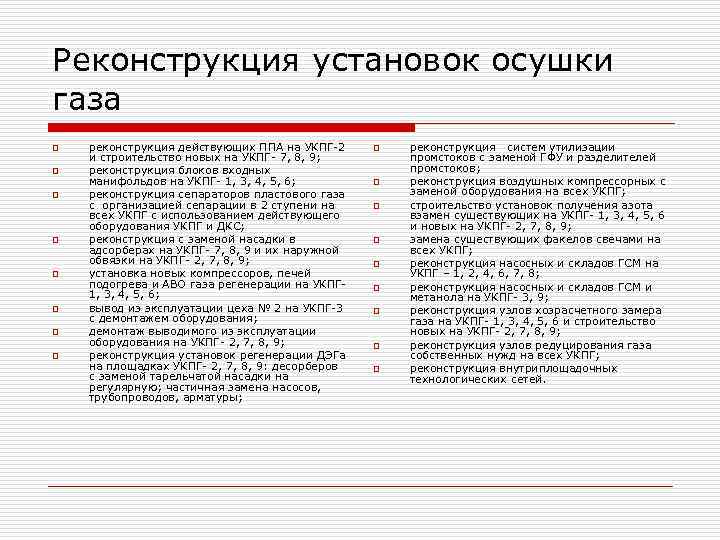

Реконструкция установок осушки газа o реконструкция действующих ППА на УКПГ-2 o реконструкция систем утилизации и строительство новых на УКПГ- 7, 8, 9; промстоков с заменой ГФУ и разделителей o реконструкция блоков входных промстоков; манифольдов на УКПГ- 1, 3, 4, 5, 6; o реконструкция воздушных компрессорных с o реконструкция сепараторов пластового газа заменой оборудования на всех УКПГ; с организацией сепарации в 2 ступени на o строительство установок получения азота всех УКПГ с использованием действующего взамен существующих на УКПГ- 1, 3, 4, 5, 6 оборудования УКПГ и ДКС; и новых на УКПГ- 2, 7, 8, 9; o реконструкция с заменой насадки в o замена существующих факелов свечами на адсорберах на УКПГ- 7, 8, 9 и их наружной всех УКПГ; обвязки на УКПГ- 2, 7, 8, 9; o реконструкция насосных и складов ГСМ на o установка новых компрессоров, печей УКПГ – 1, 2, 4, 6, 7, 8; подогрева и АВО газа регенерации на УКПГ- o реконструкция насосных и складов ГСМ и 1, 3, 4, 5, 6; метанола на УКПГ- 3, 9; o вывод из эксплуатации цеха № 2 на УКПГ-3 o реконструкция узлов хозрасчетного замера с демонтажем оборудования; газа на УКПГ- 1, 3, 4, 5, 6 и строительство o демонтаж выводимого из эксплуатации новых на УКПГ- 2, 7, 8, 9; оборудования на УКПГ- 2, 7, 8, 9; o реконструкция узлов редуцирования газа o реконструкция установок регенерации ДЭГа собственных нужд на всех УКПГ; на площадках УКПГ- 2, 7, 8, 9: десорберов o реконструкция внутриплощадочных с заменой тарельчатой насадки на технологических сетей. регулярную; частичная замена насосов, трубопроводов, арматуры;

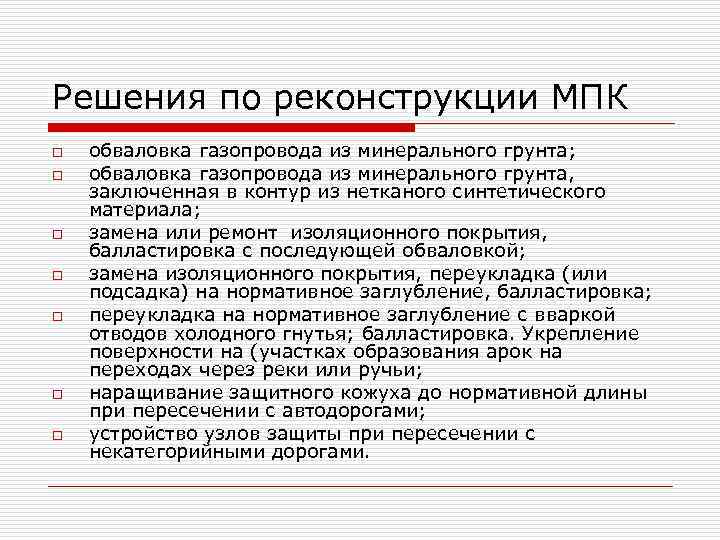

Решения по реконструкции МПК o обваловка газопровода из минерального грунта; o обваловка газопровода из минерального грунта, заключенная в контур из нетканого синтетического материала; o замена или ремонт изоляционного покрытия, балластировка с последующей обваловкой; o замена изоляционного покрытия, переукладка (или подсадка) на нормативное заглубление, балластировка; o переукладка на нормативное заглубление с вваркой отводов холодного гнутья; балластировка. Укрепление поверхности на (участках образования арок на переходах через реки или ручьи; o наращивание защитного кожуха до нормативной длины при пересечении с автодорогами; o устройство узлов защиты при пересечении с некатегорийными дорогами.

Спасибо за внимание!
