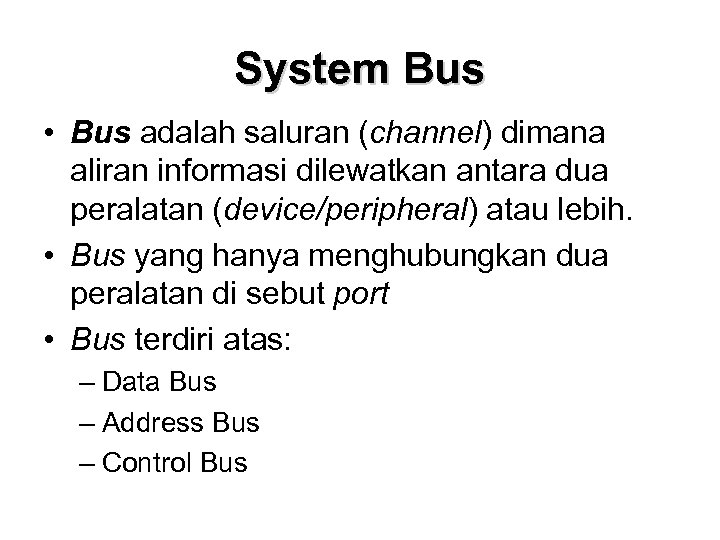

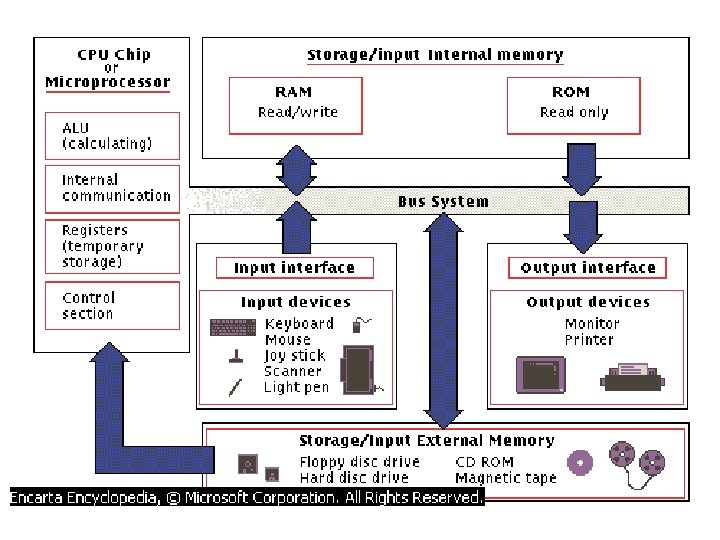

System Bus • Bus adalah saluran (channel) dimana aliran informasi dilewatkan antara dua peralatan (device/peripheral) atau lebih. • Bus yang hanya menghubungkan dua peralatan di sebut port • Bus terdiri atas: – Data Bus – Address Bus – Control Bus

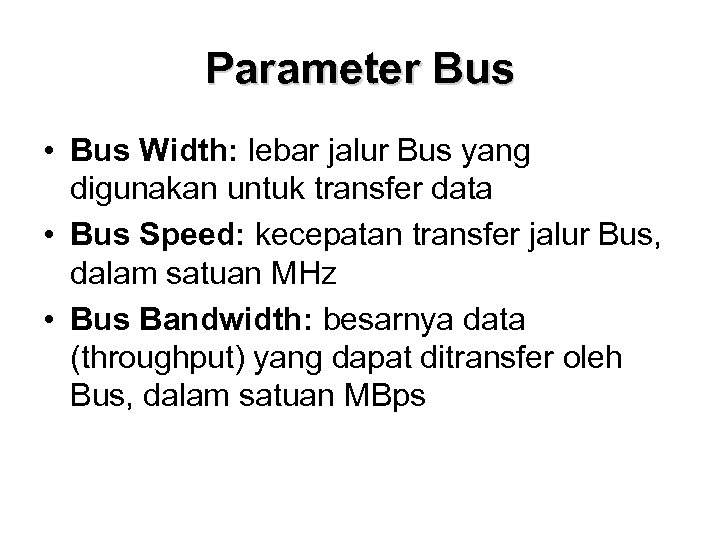

Parameter Bus • Bus Width: lebar jalur Bus yang digunakan untuk transfer data • Bus Speed: kecepatan transfer jalur Bus, dalam satuan MHz • Bus Bandwidth: besarnya data (throughput) yang dapat ditransfer oleh Bus, dalam satuan MBps

I/O Port • Input/Output (I/O) Port: merupakan saluran atau terminal yang melayani proses pemasukan (input) dan pengeluaran (output) data, dari dan ke komputer. • I/O device: adalah peralatan yang terpasang/terhubung ke komputer (peripheral) melalui I/O Port, sebagai alat bantu untuk pemasukan dan pengeluaran data

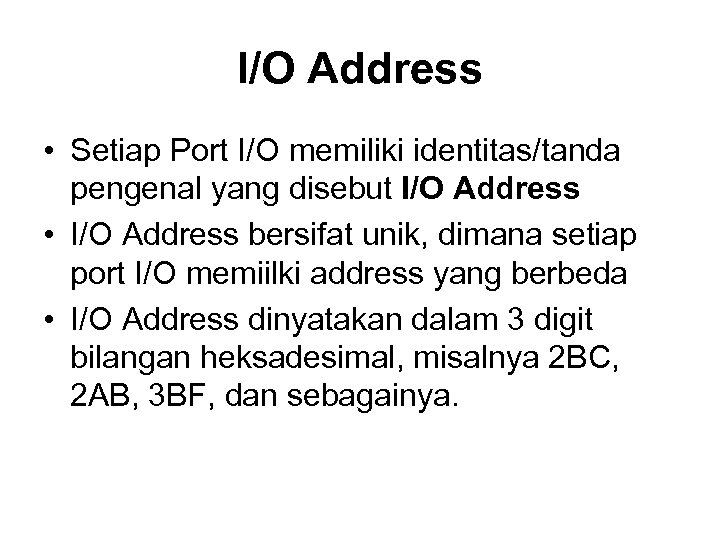

I/O Address • Setiap Port I/O memiliki identitas/tanda pengenal yang disebut I/O Address • I/O Address bersifat unik, dimana setiap port I/O memiilki address yang berbeda • I/O Address dinyatakan dalam 3 digit bilangan heksadesimal, misalnya 2 BC, 2 AB, 3 BF, dan sebagainya.

Interrupt Request (IRQ) • Setiap peralatan yang terpasang pada I/O Port pada komputer, dilayani oleh processor secara bergiliran, melalui proses interupsi • Interupsi adalah proses dimana Processor menghentikan sementara proses utamanya, untuk melaksanakan proses yang lain, dan kembali melanjutkan proses utamanya setelah interupsi selesai • Setiap peralatan I/O memiliki Interrupt Request (IRQ) sendiri-sendiri dan diberi nomor sesuai dengan urutan layanan dari processor • Setiap saat processor melayani 16 IRQ untuk setiap I/O Port (IRQ 0 -IRQ 15)

Interrupt Request (IRQ) • • IRQ 0: Sistem Timer IRQ 1: Keyboard Controller IRQ 2: Cascade for IRQ 8 to IRQ 15 IRQ 3: COM 2/COM 4 IRQ 4: COM 1/COM 3 IRQ 5: Sound. Card/LPT 2 IRQ 6: Floppy Disk Controller IRQ 7: LPT 1

Interrupt Request (IRQ) • • IRQ 8: Real Time Clock IRQ 9: Open IRQ 10: Open IRQ 11: Open IRQ 12: PS/2 Mouse IRQ 13: Floating Point Unit (FPU)/Math. Co IRQ 14: Primary IDE IRQ 15: Secondary IDE

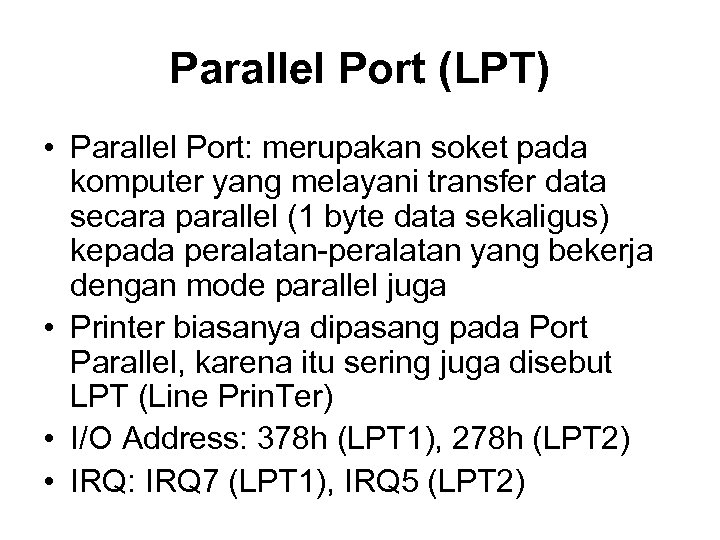

Parallel Port (LPT) • Parallel Port: merupakan soket pada komputer yang melayani transfer data secara parallel (1 byte data sekaligus) kepada peralatan-peralatan yang bekerja dengan mode parallel juga • Printer biasanya dipasang pada Port Parallel, karena itu sering juga disebut LPT (Line Prin. Ter) • I/O Address: 378 h (LPT 1), 278 h (LPT 2) • IRQ: IRQ 7 (LPT 1), IRQ 5 (LPT 2)

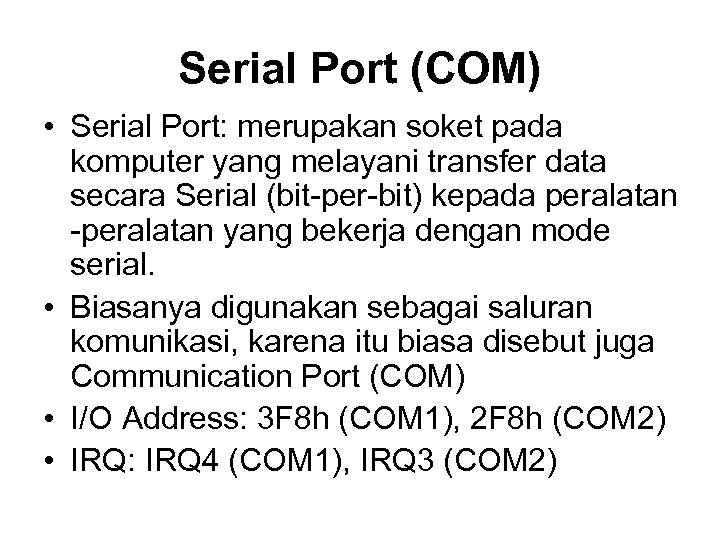

Serial Port (COM) • Serial Port: merupakan soket pada komputer yang melayani transfer data secara Serial (bit-per-bit) kepada peralatan -peralatan yang bekerja dengan mode serial. • Biasanya digunakan sebagai saluran komunikasi, karena itu biasa disebut juga Communication Port (COM) • I/O Address: 3 F 8 h (COM 1), 2 F 8 h (COM 2) • IRQ: IRQ 4 (COM 1), IRQ 3 (COM 2)

Sumber: Computer Desktop Encyclopedia

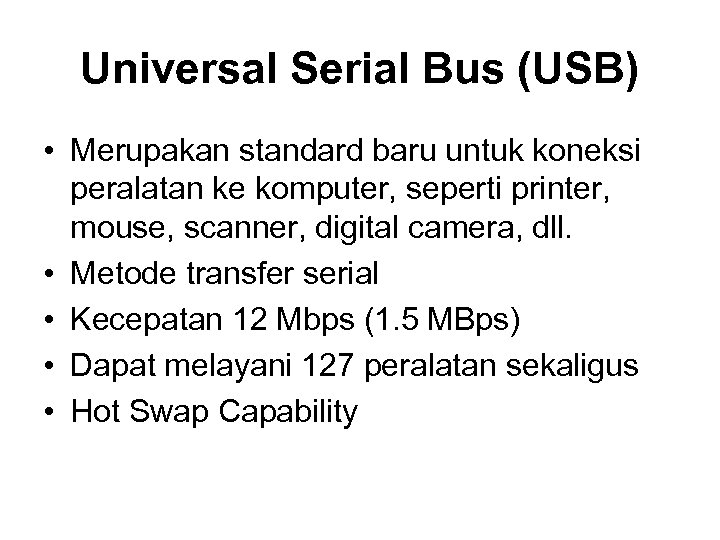

Universal Serial Bus (USB) • Merupakan standard baru untuk koneksi peralatan ke komputer, seperti printer, mouse, scanner, digital camera, dll. • Metode transfer serial • Kecepatan 12 Mbps (1. 5 MBps) • Dapat melayani 127 peralatan sekaligus • Hot Swap Capability

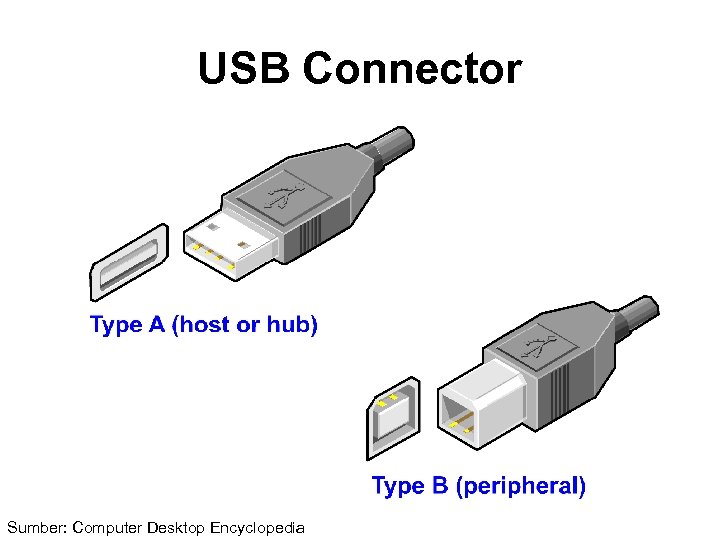

USB Connector Sumber: Computer Desktop Encyclopedia

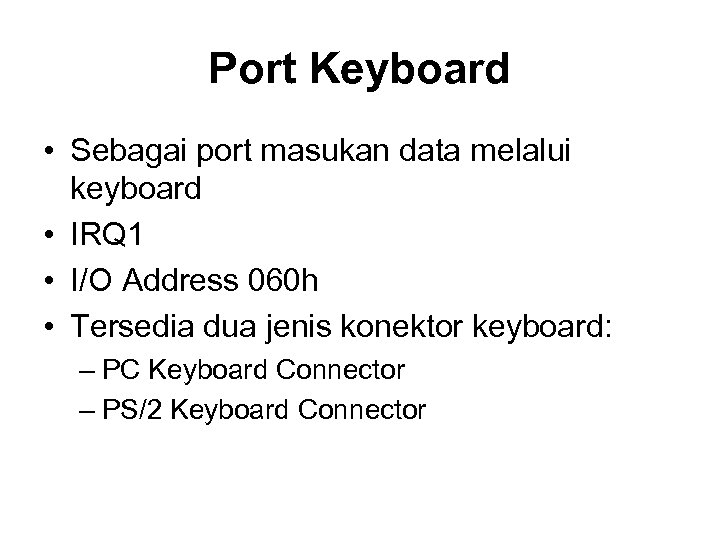

Port Keyboard • Sebagai port masukan data melalui keyboard • IRQ 1 • I/O Address 060 h • Tersedia dua jenis konektor keyboard: – PC Keyboard Connector – PS/2 Keyboard Connector

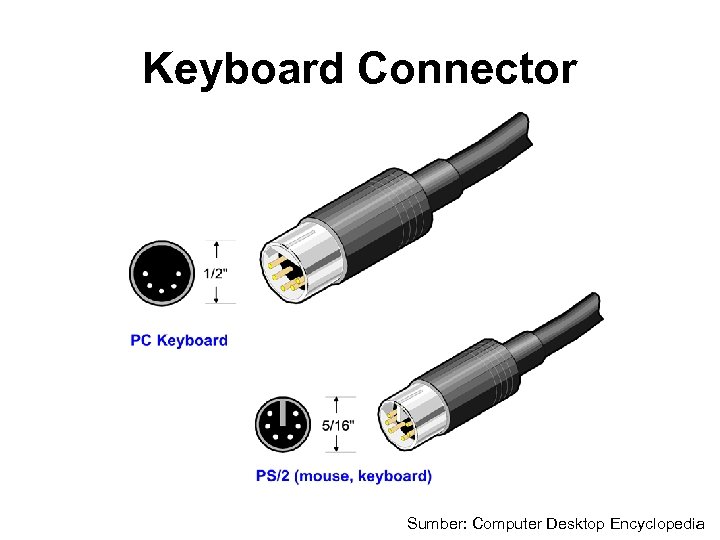

Keyboard Connector Sumber: Computer Desktop Encyclopedia

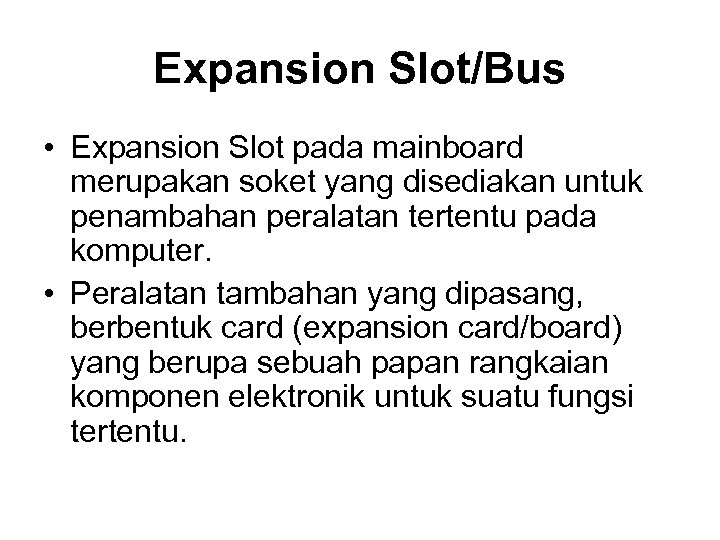

Expansion Slot/Bus • Expansion Slot pada mainboard merupakan soket yang disediakan untuk penambahan peralatan tertentu pada komputer. • Peralatan tambahan yang dipasang, berbentuk card (expansion card/board) yang berupa sebuah papan rangkaian komponen elektronik untuk suatu fungsi tertentu.

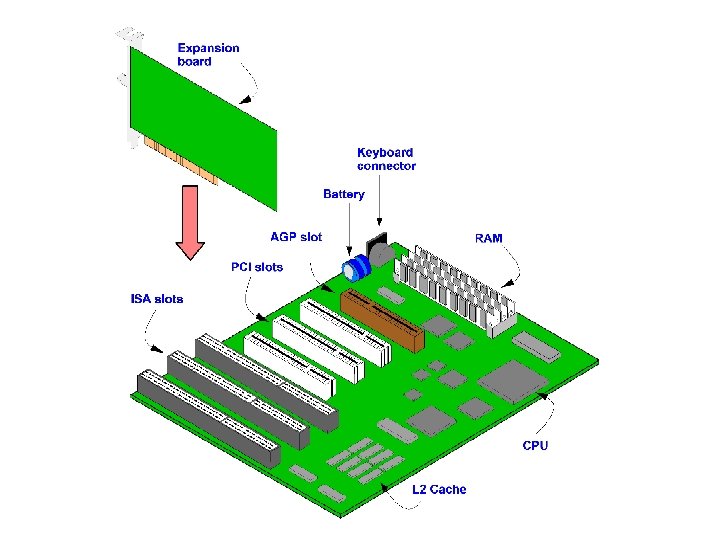

Expansion Card/Board Sumber: Computer Desktop Encyclopedia

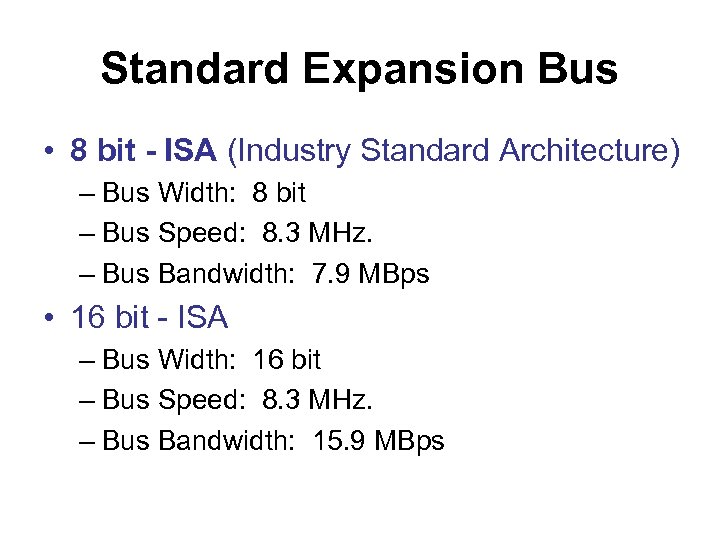

Standard Expansion Bus • 8 bit - ISA (Industry Standard Architecture) – Bus Width: 8 bit – Bus Speed: 8. 3 MHz. – Bus Bandwidth: 7. 9 MBps • 16 bit - ISA – Bus Width: 16 bit – Bus Speed: 8. 3 MHz. – Bus Bandwidth: 15. 9 MBps

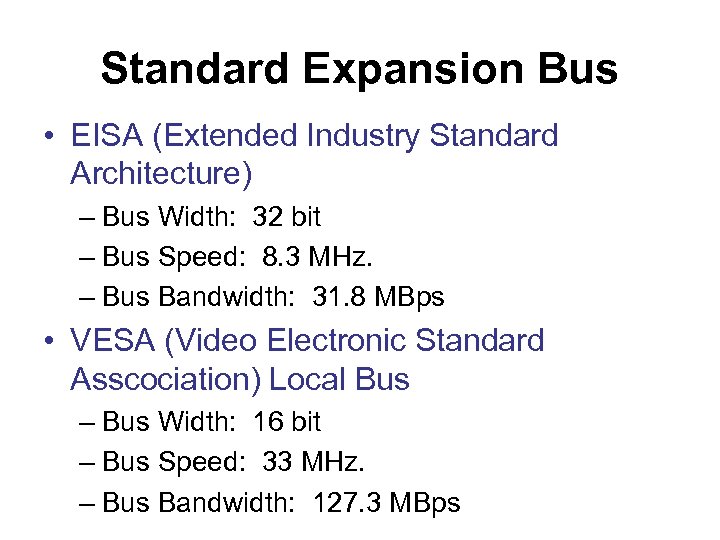

Standard Expansion Bus • EISA (Extended Industry Standard Architecture) – Bus Width: 32 bit – Bus Speed: 8. 3 MHz. – Bus Bandwidth: 31. 8 MBps • VESA (Video Electronic Standard Asscociation) Local Bus – Bus Width: 16 bit – Bus Speed: 33 MHz. – Bus Bandwidth: 127. 3 MBps

Standard Expansion Bus • PCI (Peripherall Component Interconnection) – Bus Width: 32 bit – Bus Speed: 33 MHz. – Bus Bandwidth: 127. 2 MBps • 64 bit – PCI 2. 1 – Bus Width: 64 bit – Bus Speed: 66 MHz. – Bus Bandwidth: 508. 6 MBps

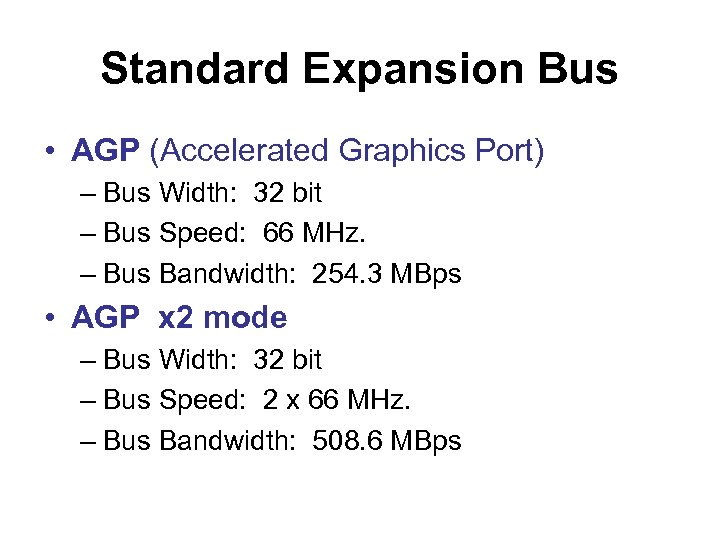

Standard Expansion Bus • AGP (Accelerated Graphics Port) – Bus Width: 32 bit – Bus Speed: 66 MHz. – Bus Bandwidth: 254. 3 MBps • AGP x 2 mode – Bus Width: 32 bit – Bus Speed: 2 x 66 MHz. – Bus Bandwidth: 508. 6 MBps

Standard Expansion Bus • AGP x 4 mode – Bus Width: 32 bit – Bus Speed: 4 x 66 MHz. – Bus Bandwidth: 1, 017. 3 MBps

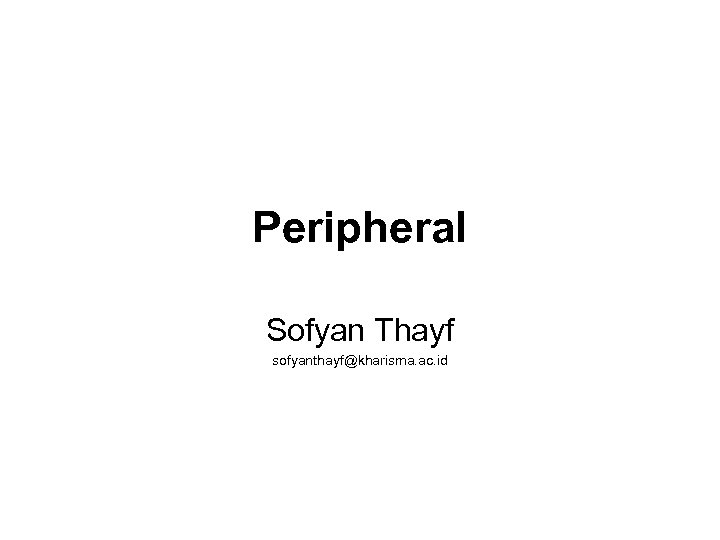

Peripheral Sofyan Thayf sofyanthayf@kharisma. ac. id

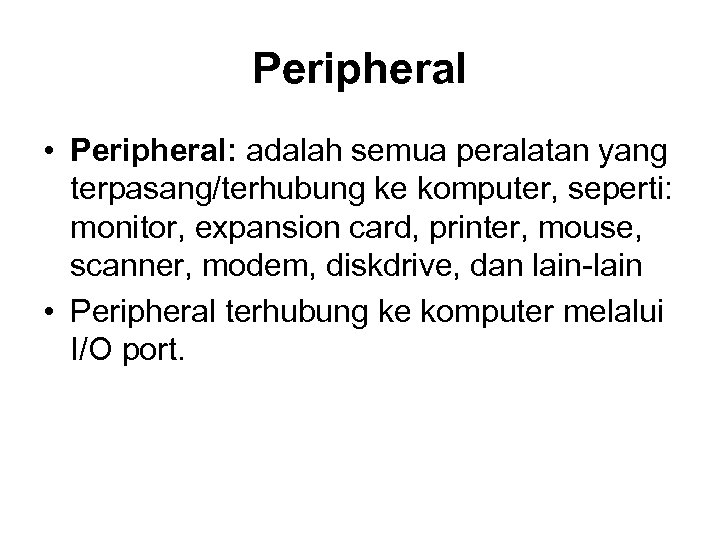

Peripheral • Peripheral: adalah semua peralatan yang terpasang/terhubung ke komputer, seperti: monitor, expansion card, printer, mouse, scanner, modem, diskdrive, dan lain-lain • Peripheral terhubung ke komputer melalui I/O port.

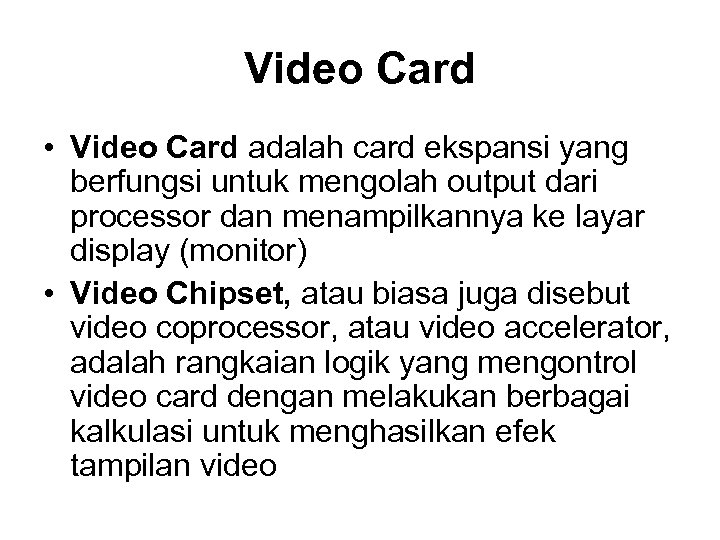

Video Card • Video Card adalah card ekspansi yang berfungsi untuk mengolah output dari processor dan menampilkannya ke layar display (monitor) • Video Chipset, atau biasa juga disebut video coprocessor, atau video accelerator, adalah rangkaian logik yang mengontrol video card dengan melakukan berbagai kalkulasi untuk menghasilkan efek tampilan video

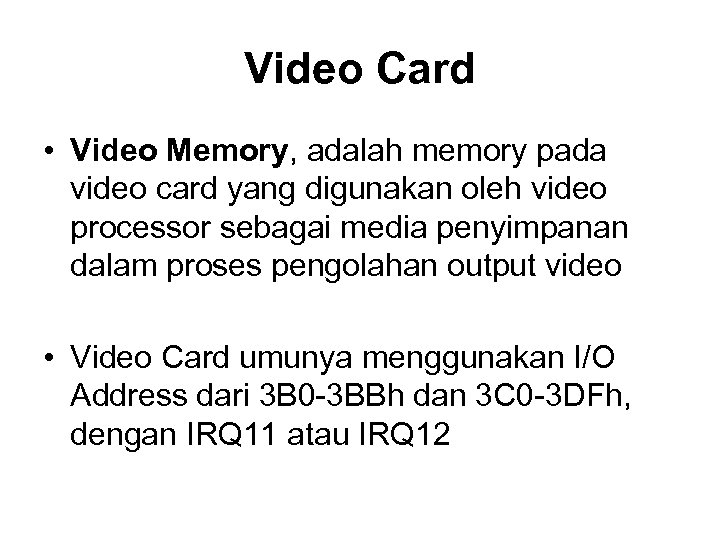

Video Card • Video Memory, adalah memory pada video card yang digunakan oleh video processor sebagai media penyimpanan dalam proses pengolahan output video • Video Card umunya menggunakan I/O Address dari 3 B 0 -3 BBh dan 3 C 0 -3 DFh, dengan IRQ 11 atau IRQ 12

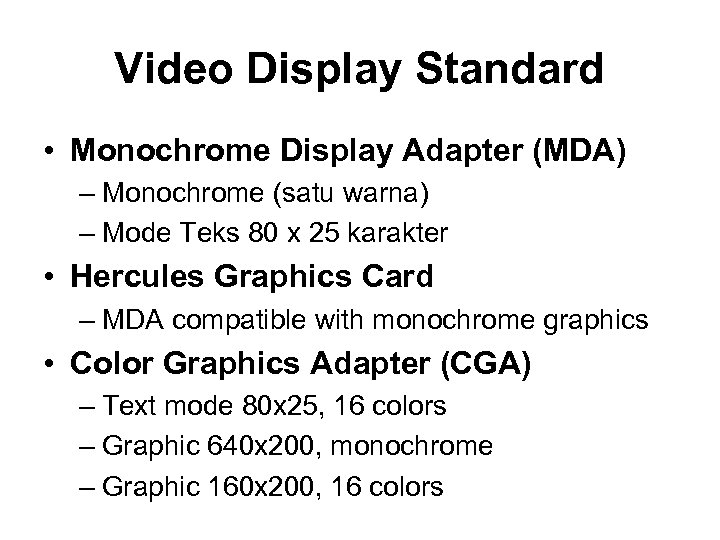

Video Display Standard • Monochrome Display Adapter (MDA) – Monochrome (satu warna) – Mode Teks 80 x 25 karakter • Hercules Graphics Card – MDA compatible with monochrome graphics • Color Graphics Adapter (CGA) – Text mode 80 x 25, 16 colors – Graphic 640 x 200, monochrome – Graphic 160 x 200, 16 colors

Video Display Standard • Enhanced Graphics Adapter (EGA) – Text mode 80 x 25, 16 colors – Graphics 640 x 350, 16 colors • Video Graphics Array (VGA) – 640 x 480, 16 colors – 320 x 200, 256 colors

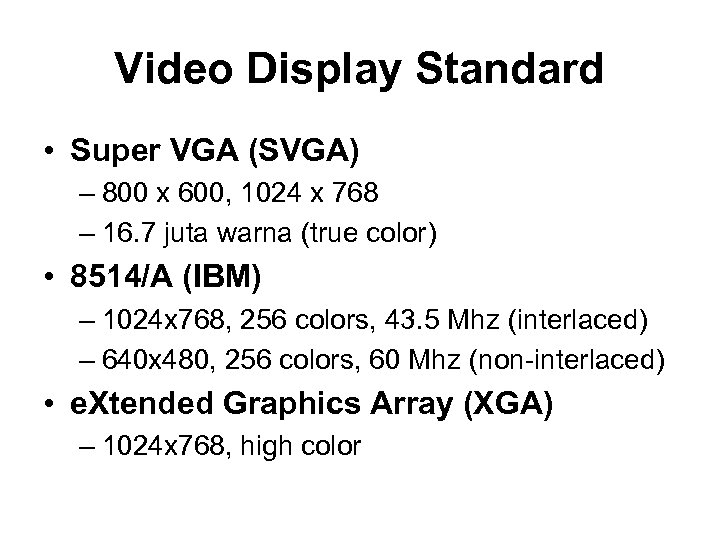

Video Display Standard • Super VGA (SVGA) – 800 x 600, 1024 x 768 – 16. 7 juta warna (true color) • 8514/A (IBM) – 1024 x 768, 256 colors, 43. 5 Mhz (interlaced) – 640 x 480, 256 colors, 60 Mhz (non-interlaced) • e. Xtended Graphics Array (XGA) – 1024 x 768, high color

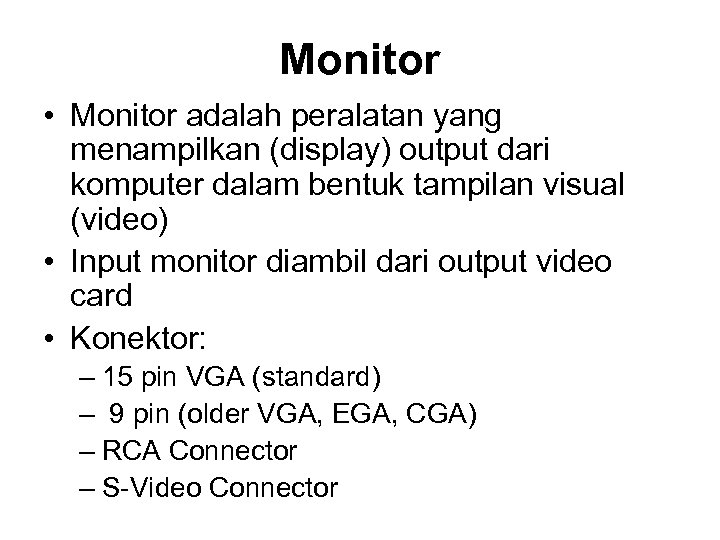

Monitor • Monitor adalah peralatan yang menampilkan (display) output dari komputer dalam bentuk tampilan visual (video) • Input monitor diambil dari output video card • Konektor: – 15 pin VGA (standard) – 9 pin (older VGA, EGA, CGA) – RCA Connector – S-Video Connector

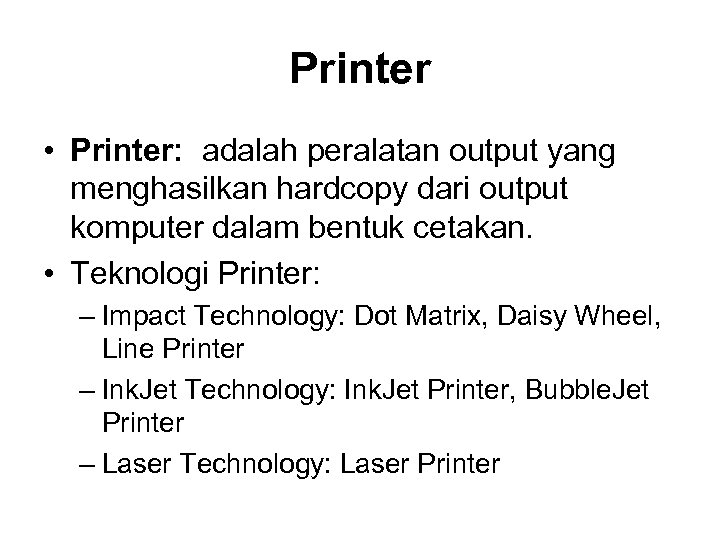

Printer • Printer: adalah peralatan output yang menghasilkan hardcopy dari output komputer dalam bentuk cetakan. • Teknologi Printer: – Impact Technology: Dot Matrix, Daisy Wheel, Line Printer – Ink. Jet Technology: Ink. Jet Printer, Bubble. Jet Printer – Laser Technology: Laser Printer

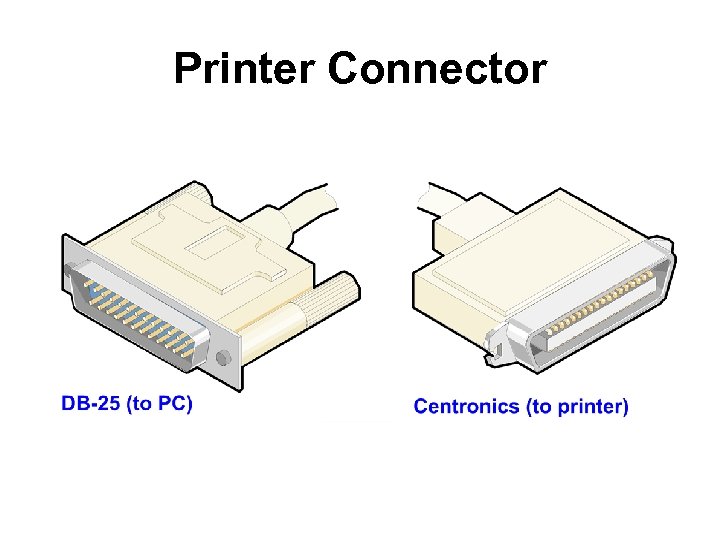

Printer Connector

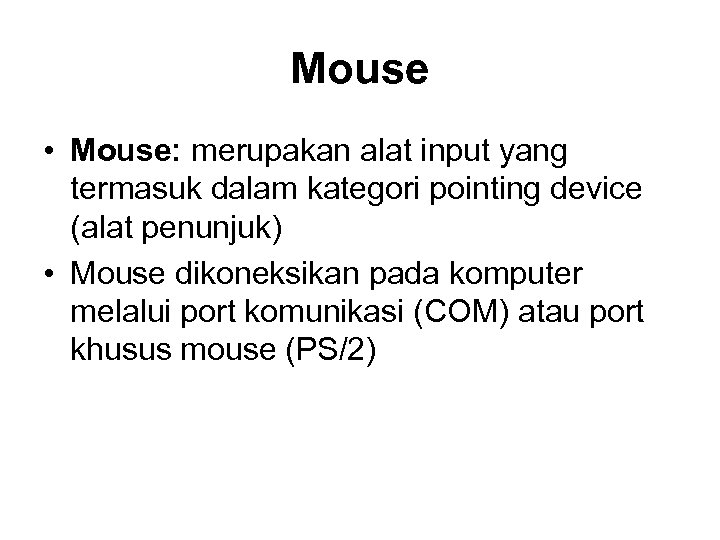

Mouse • Mouse: merupakan alat input yang termasuk dalam kategori pointing device (alat penunjuk) • Mouse dikoneksikan pada komputer melalui port komunikasi (COM) atau port khusus mouse (PS/2)

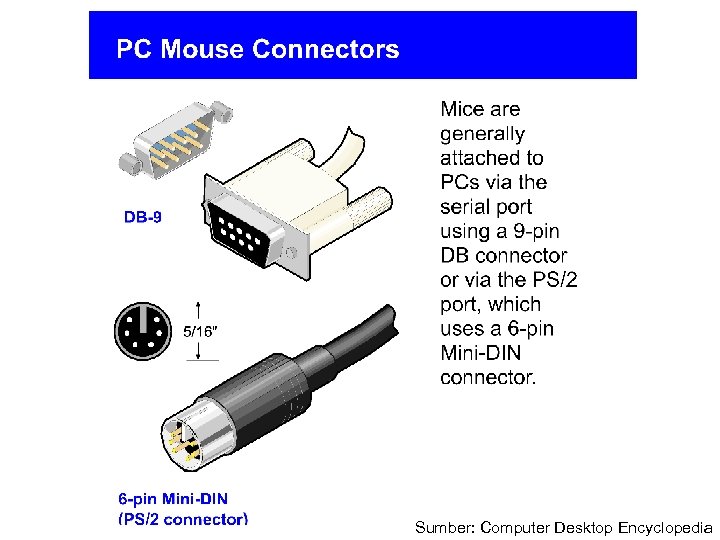

Sumber: Computer Desktop Encyclopedia

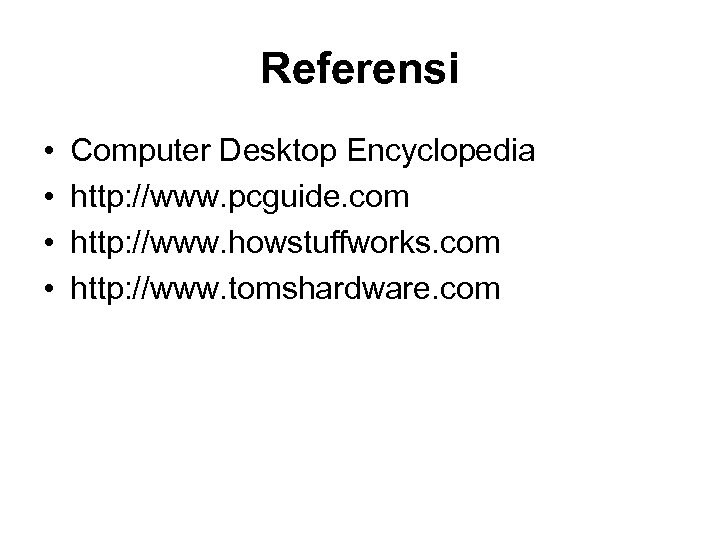

Referensi • • Computer Desktop Encyclopedia http: //www. pcguide. com http: //www. howstuffworks. com http: //www. tomshardware. com
