ИННОВАЦИИ БЕЗОПАСНОСТЬ НАДЕЖНОСТЬ ЭФФЕКТИВНОСТЬ ИНСПЕКЦИОННАЯ АВТОМОТРИСА СЕВЕР

ИННОВАЦИИ БЕЗОПАСНОСТЬ НАДЕЖНОСТЬ ЭФФЕКТИВНОСТЬ ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР»

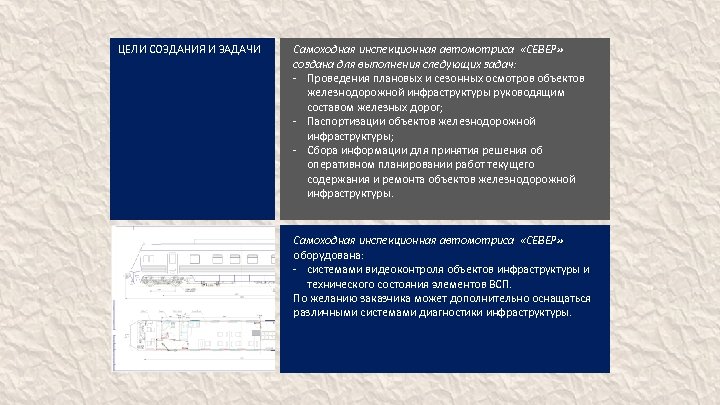

ЦЕЛИ СОЗДАНИЯ И ЗАДАЧИ Самоходная инспекционная автомотриса «СЕВЕР» создана для выполнения следующих задач: - Проведения плановых и сезонных осмотров объектов железнодорожной инфраструктуры руководящим составом железных дорог; - Паспортизации объектов железнодорожной инфраструктуры; - Сбора информации для принятия решения об оперативном планировании работ текущего содержания и ремонта объектов железнодорожной инфраструктуры. Самоходная инспекционная автомотриса «СЕВЕР» оборудована: - системами видеоконтроля объектов инфраструктуры и технического состояния элементов ВСП. По желанию заказчика может дополнительно оснащаться различными системами диагностики инфраструктуры.

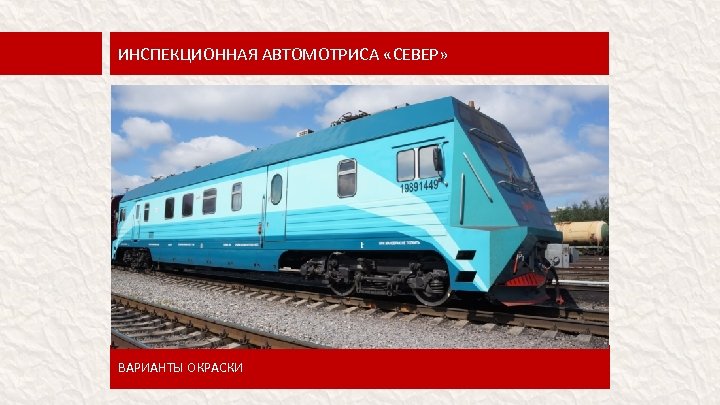

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» ВАРИАНТЫ ОКРАСКИ

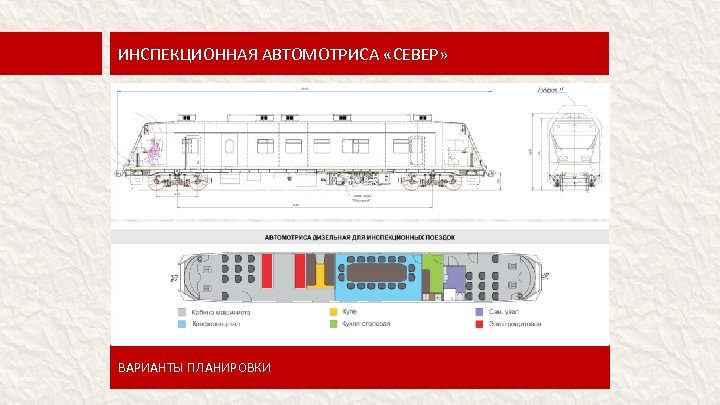

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» ВАРИАНТЫ ПЛАНИРОВКИ

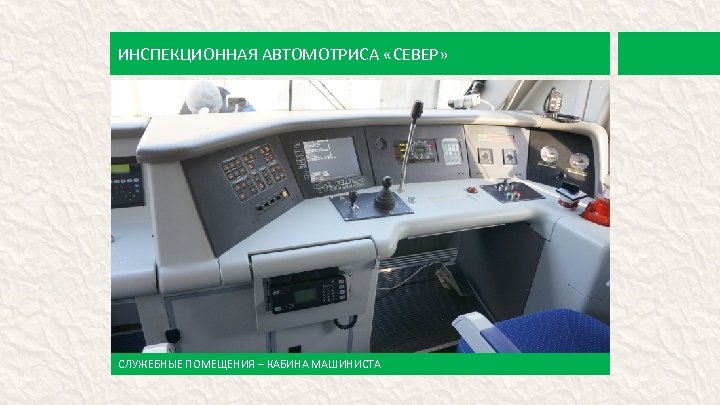

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СЛУЖЕБНЫЕ ПОМЕЩЕНИЯ – КАБИНА МАШИНИСТА

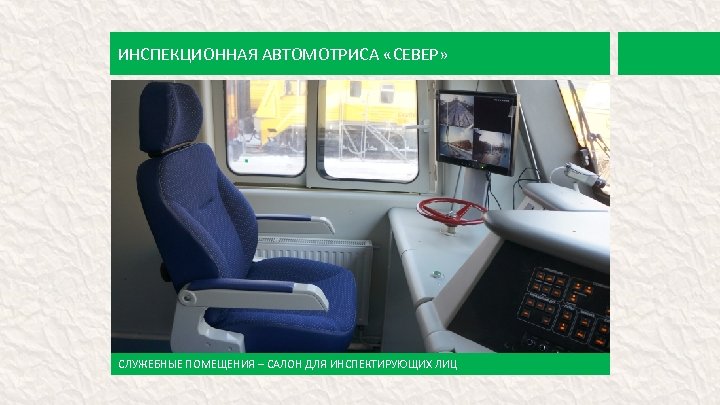

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СЛУЖЕБНЫЕ ПОМЕЩЕНИЯ – САЛОН ДЛЯ ИНСПЕКТИРУЮЩИХ ЛИЦ

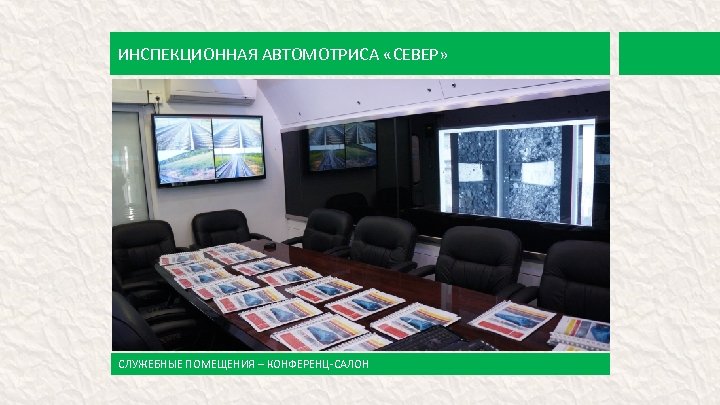

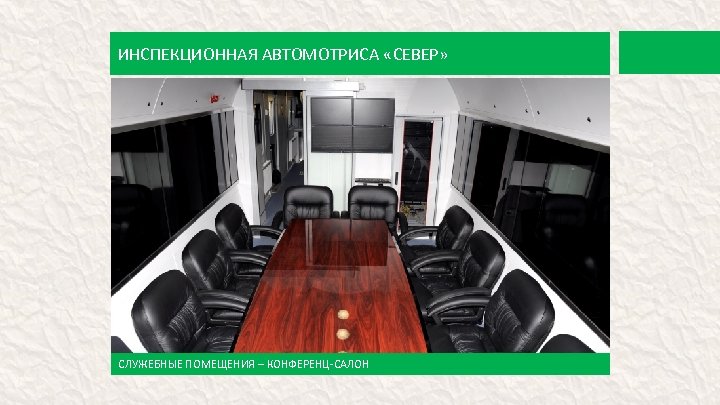

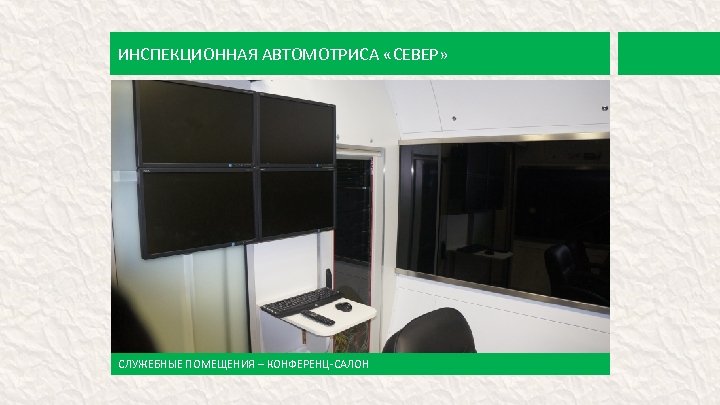

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СЛУЖЕБНЫЕ ПОМЕЩЕНИЯ – КОНФЕРЕНЦ-САЛОН

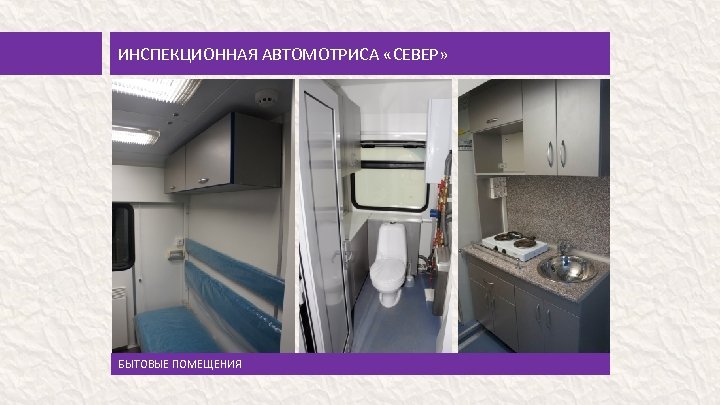

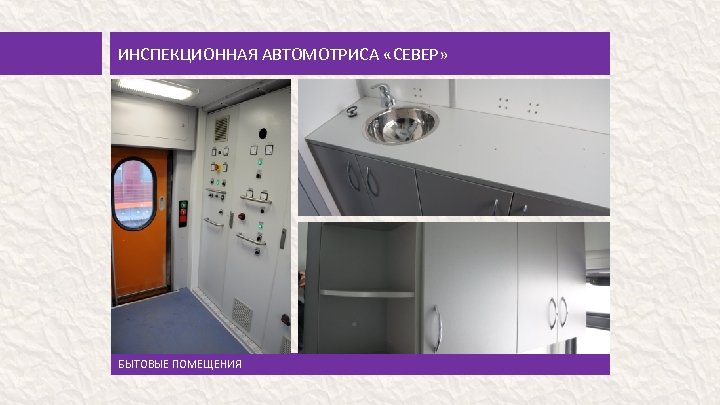

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» БЫТОВЫЕ ПОМЕЩЕНИЯ

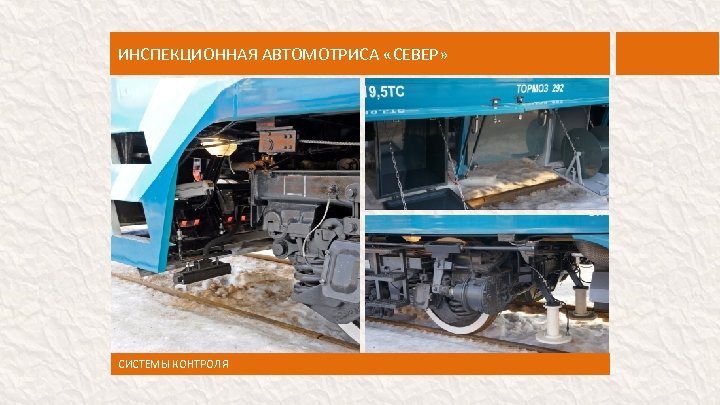

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СИСТЕМЫ КОНТРОЛЯ

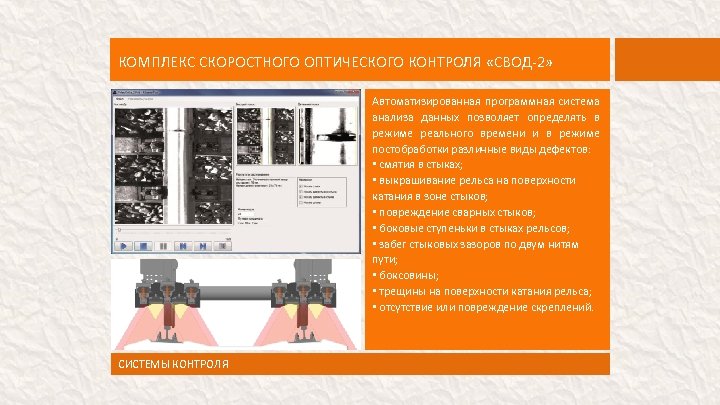

КОМПЛЕКС СКОРОСТНОГО ОПТИЧЕСКОГО КОНТРОЛЯ «СВОД-2» Автоматизированная программная система анализа данных позволяет определять в режиме реального времени и в режиме постобработки различные виды дефектов: • смятия в стыках; • выкрашивание рельса на поверхности катания в зоне стыков; • повреждение сварных стыков; • боковые ступеньки в стыках рельсов; • забег стыковых зазоров по двум нитям пути; • боксовины; • трещины на поверхности катания рельса; • отсутствие или повреждение скреплений. СИСТЕМЫ КОНТРОЛЯ

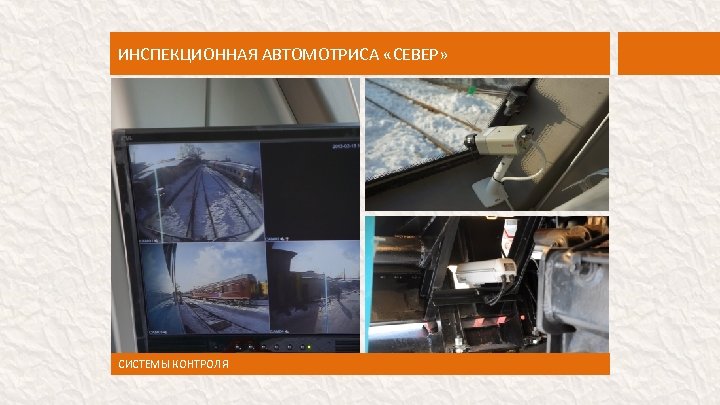

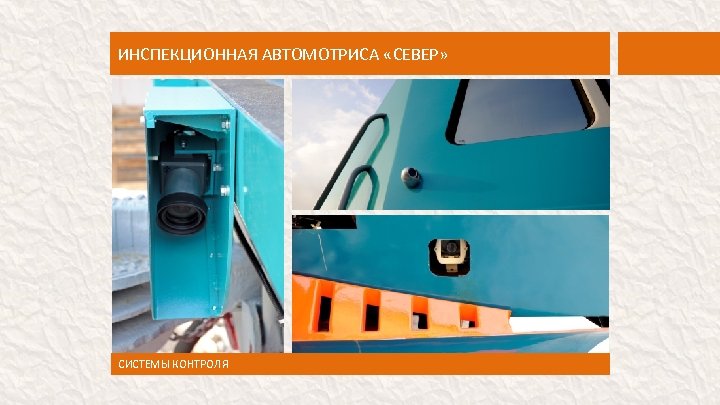

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СИСТЕМЫ КОНТРОЛЯ

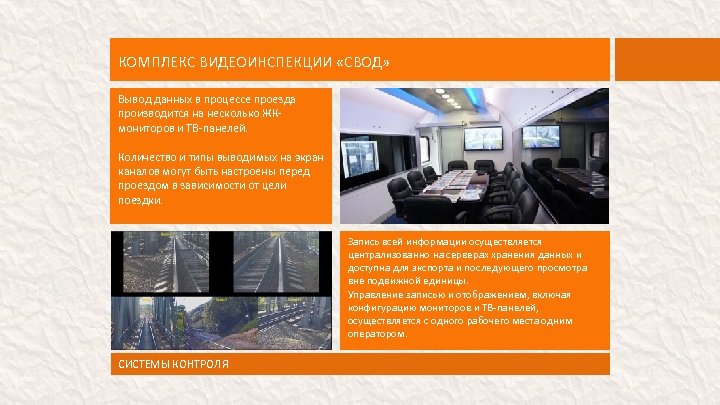

КОМПЛЕКС ВИДЕОИНСПЕКЦИИ «СВОД» Вывод данных в процессе проезда производится на несколько ЖКмониторов и ТВ-панелей. Количество и типы выводимых на экран каналов могут быть настроены перед проездом в зависимости от цели поездки. Запись всей информации осуществляется централизованно на серверах хранения данных и доступна для экспорта и последующего просмотра вне подвижной единицы. Управление записью и отображением, включая конфигурацию мониторов и ТВ-панелей, осуществляется с одного рабочего места одним оператором. СИСТЕМЫ КОНТРОЛЯ

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СИСТЕМЫ КОНТРОЛЯ

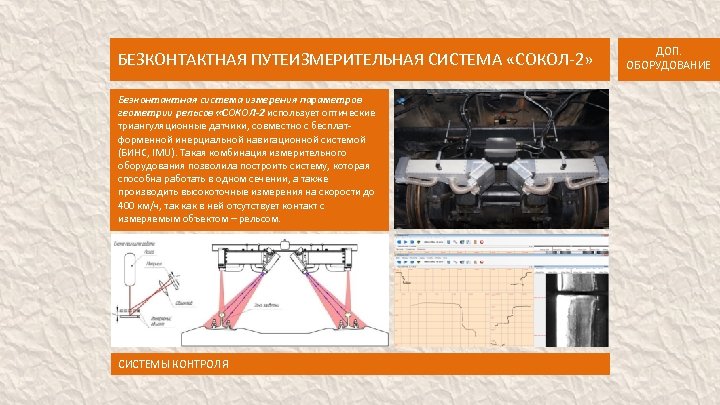

БЕЗКОНТАКТНАЯ ПУТЕИЗМЕРИТЕЛЬНАЯ СИСТЕМА «СОКОЛ-2» Безконтактная система измерения параметров геометрии рельсов «СОКОЛ-2 использует оптические триангуляционные датчики, совместно с бесплатформенной инерциальной навигационной системой (БИНС, IMU). Такая комбинация измерительного оборудования позволила построить систему, которая способна работать в одном сечении, а также производить высокоточные измерения на скорости до 400 км/ч, так как в ней отсутствует контакт с измеряемым объектом – рельсом. СИСТЕМЫ КОНТРОЛЯ ДОП. ОБОРУДОВАНИЕ

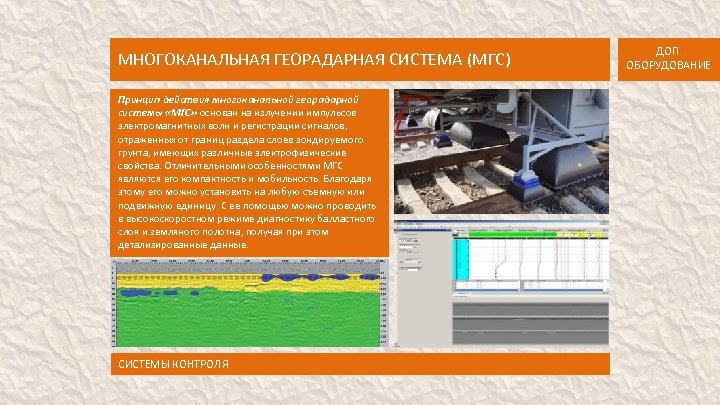

МНОГОКАНАЛЬНАЯ ГЕОРАДАРНАЯ СИСТЕМА (МГС) Принцип действия многоканальной георадарной системы «МГС» основан на излучении импульсов электромагнитных волн и регистрации сигналов, отраженных от границ раздела слоев зондируемого грунта, имеющих различные электрофизические свойства. Отличительными особенностями МГС являются его компактность и мобильность. Благодаря этому его можно установить на любую съемную или подвижную единицу. С ее помощью можно проводить в высокоскоростном режиме диагностику балластного слоя и земляного полотна, получая при этом детализированные данные. СИСТЕМЫ КОНТРОЛЯ ДОП. ОБОРУДОВАНИЕ

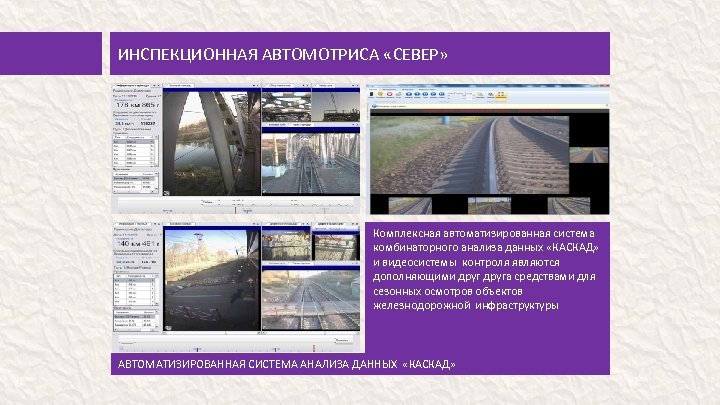

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» Комплексная автоматизированная система комбинаторного анализа данных «КАСКАД» и видеосистемы контроля являются дополняющими друга средствами для сезонных осмотров объектов железнодорожной инфраструктуры АВТОМАТИЗИРОВАННАЯ СИСТЕМА АНАЛИЗА ДАННЫХ «КАСКАД»

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» АВТОМАТИЗИРОВАННАЯ СИСТЕМА АНАЛИЗА ДАННЫХ «КАСКАД»

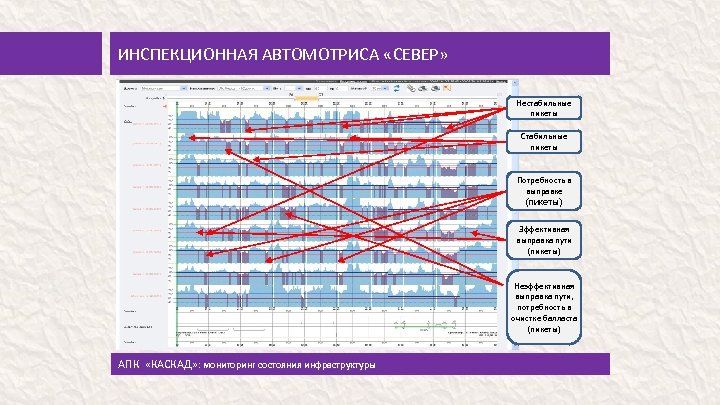

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» Нестабильные пикеты Стабильные пикеты Потребность в выправке (пикеты) Эффективная выправка пути (пикеты) Неэффективная выправка пути, потребность в очистке балласта (пикеты) АПК «КАСКАД» : мониторинг состояния инфраструктуры

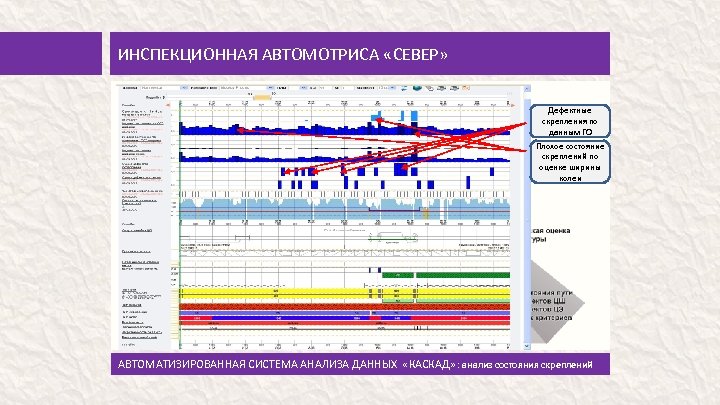

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» Дефектные скрепления по данным ГО Плохое состояние скреплений по оценке ширины колеи АВТОМАТИЗИРОВАННАЯ СИСТЕМА АНАЛИЗА ДАННЫХ «КАСКАД» : анализ состояния скреплений

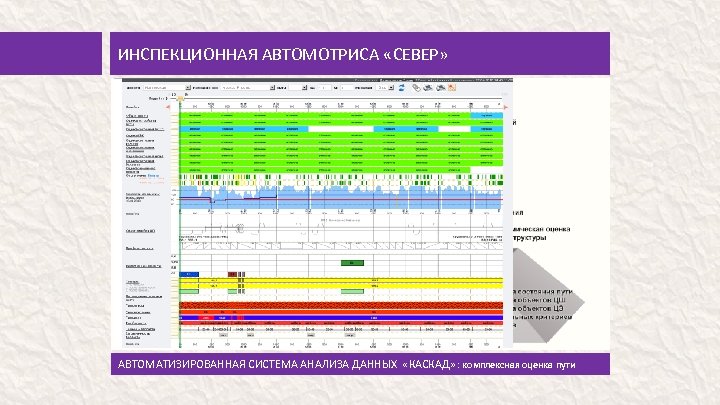

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» АВТОМАТИЗИРОВАННАЯ СИСТЕМА АНАЛИЗА ДАННЫХ «КАСКАД» : комплексная оценка пути

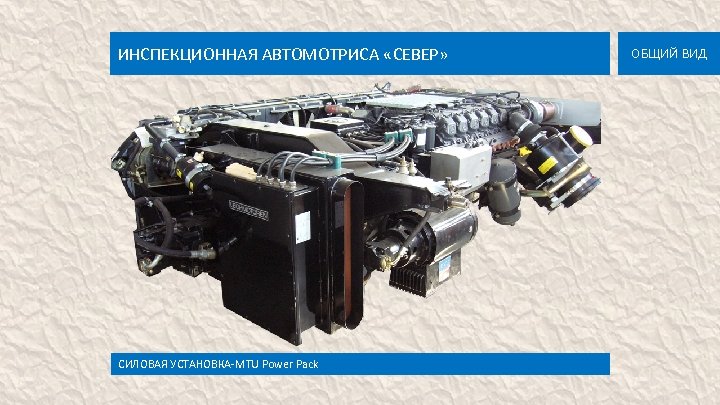

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СИЛОВАЯ УСТАНОВКА-MTU Power Pack ОБЩИЙ ВИД

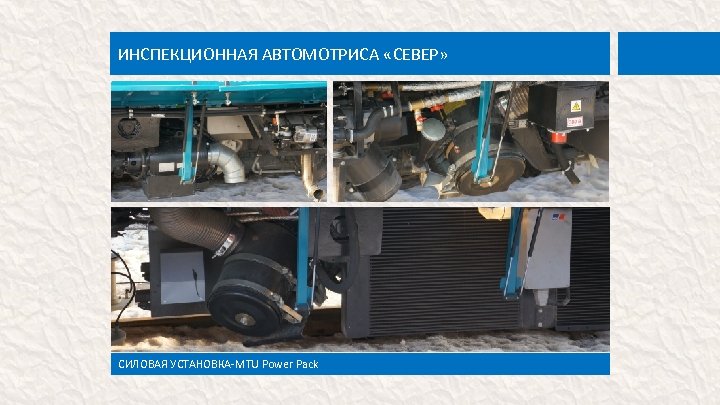

ИНСПЕКЦИОННАЯ АВТОМОТРИСА «СЕВЕР» СИЛОВАЯ УСТАНОВКА-MTU Power Pack

25 лет НА СЛУЖБЕ ДИАГНОСТИКИ ИНФРАСТРУКТУРЫ КОНТАКТНАЯ ИНФОРМАЦИЯ АО «Фирма ТВЕМА» 119602, Москва, ул. Никулинская, 27 тел. : (495) 230 -30 -26 tvema@tvema. ru www. tvema. ru
