Инклинометрия ов Айрат гр 305 Нугуман Инклинометрия

Инклинометрия ов Айрат гр. 305 Нугуман

Инклинометрия - методика определения угла отклонения оси скважины li- длинна скважины; Hi-глубина забоя; Hi-1 -абсолютная отметка устья; А-ось скважины; См и Юм север и юг магнитные

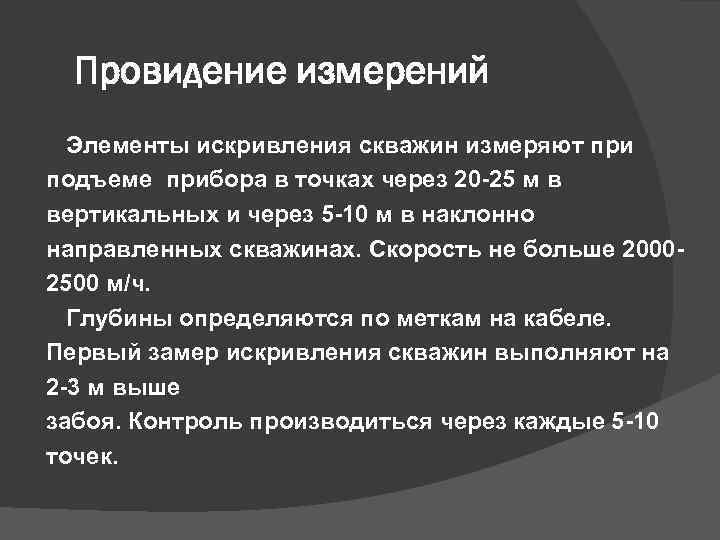

Провидение измерений Элементы искривления скважин измеряют при подъеме прибора в точках через 20 -25 м в вертикальных и через 5 -10 м в наклонно направленных скважинах. Скорость не больше 20002500 м/ч. Глубины определяются по меткам на кабеле. Первый замер искривления скважин выполняют на 2 -3 м выше забоя. Контроль производиться через каждые 5 -10 точек.

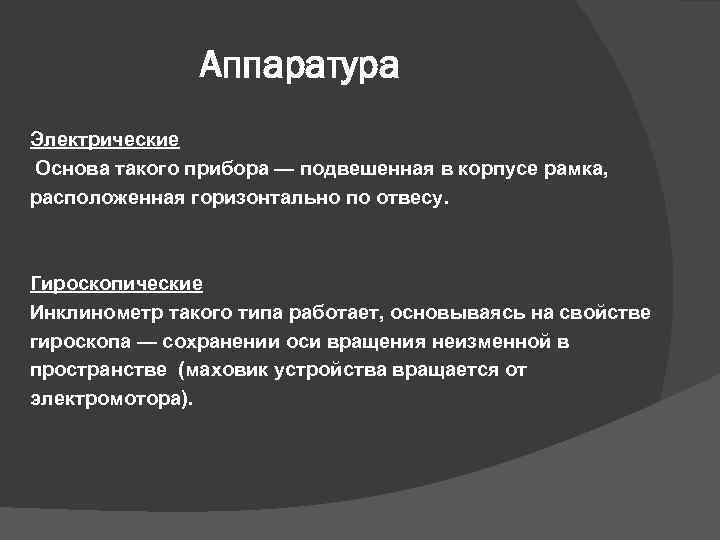

Аппаратура Электрические Основа такого прибора — подвешенная в корпусе рамка, расположенная горизонтально по отвесу. Гироскопические Инклинометр такого типа работает, основываясь на свойстве гироскопа — сохранении оси вращения неизменной в пространстве (маховик устройства вращается от электромотора).

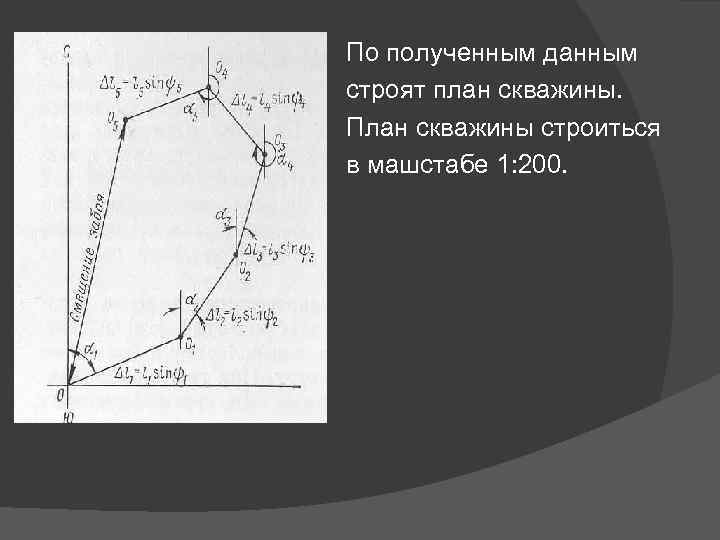

По полученным данным строят план скважины. План скважины строиться в машстабе 1: 200.

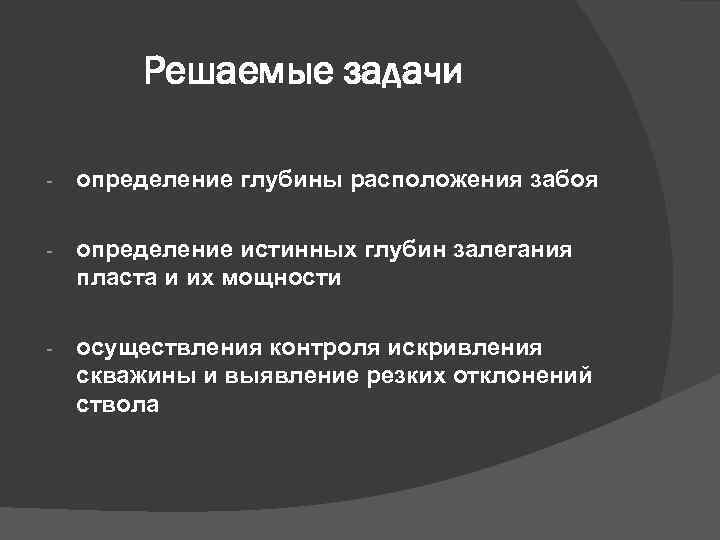

Решаемые задачи - определение глубины расположения забоя - определение истинных глубин залегания пласта и их мощности - осуществления контроля искривления скважины и выявление резких отклонений ствола

Кавернометрия

Кавернометрия - определения диаметра скважины. Механический каверномер1 и 2 – длинные и короткие плечи 3 - пружины 4 -осмический датчик 5 -ползунок 6 -шток 7 - стена скважины

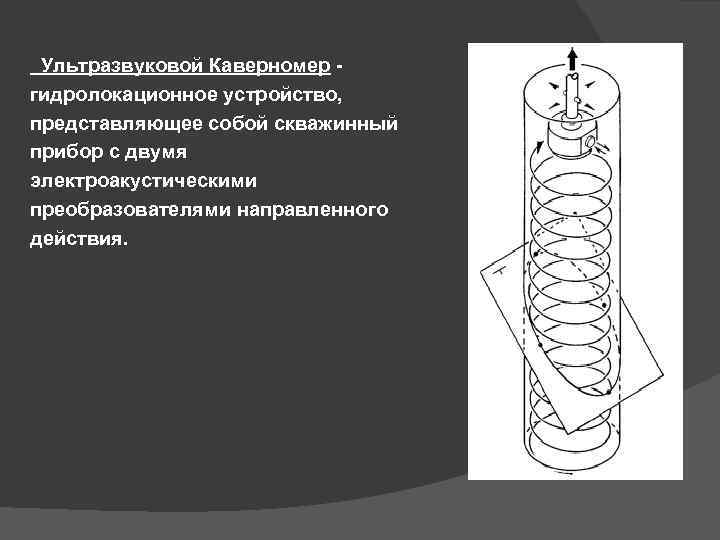

Ультразвуковой Каверномер гидролокационное устройство, представляющее собой скважинный прибор с двумя электроакустическими преобразователями направленного действия.

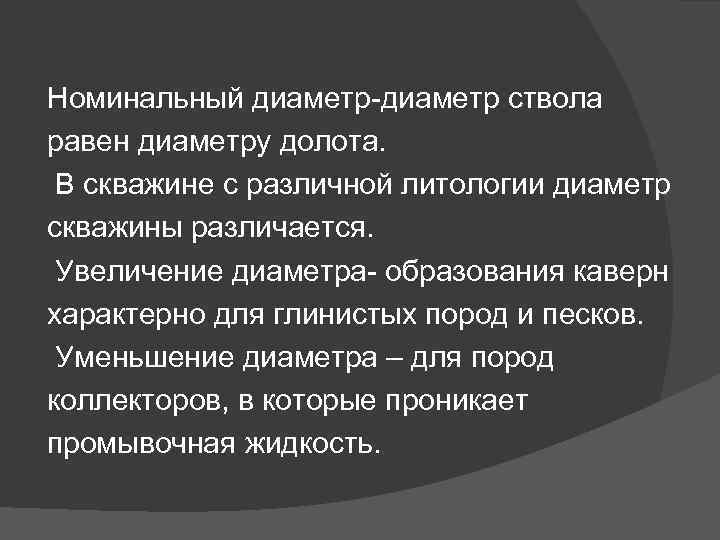

Номинальный диаметр-диаметр ствола равен диаметру долота. В скважине с различной литологии диаметр скважины различается. Увеличение диаметра- образования каверн характерно для глинистых пород и песков. Уменьшение диаметра – для пород коллекторов, в которые проникает промывочная жидкость.

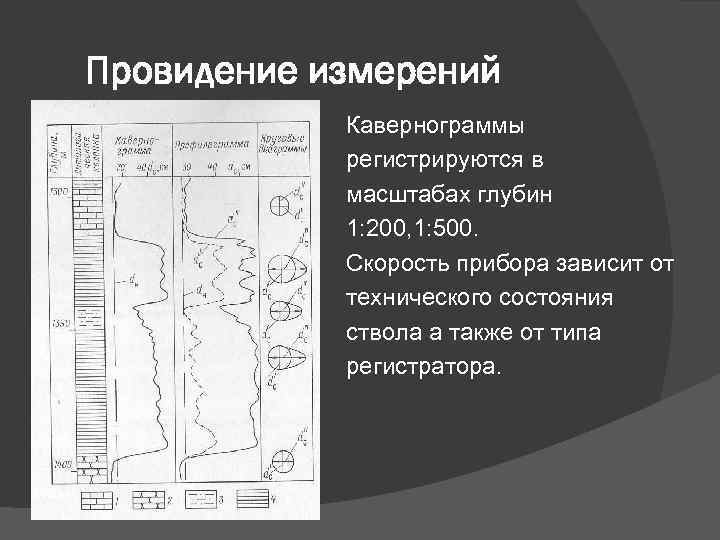

Провидение измерений Кавернограммы регистрируются в масштабах глубин 1: 200, 1: 500. Скорость прибора зависит от технического состояния ствола а также от типа регистратора.

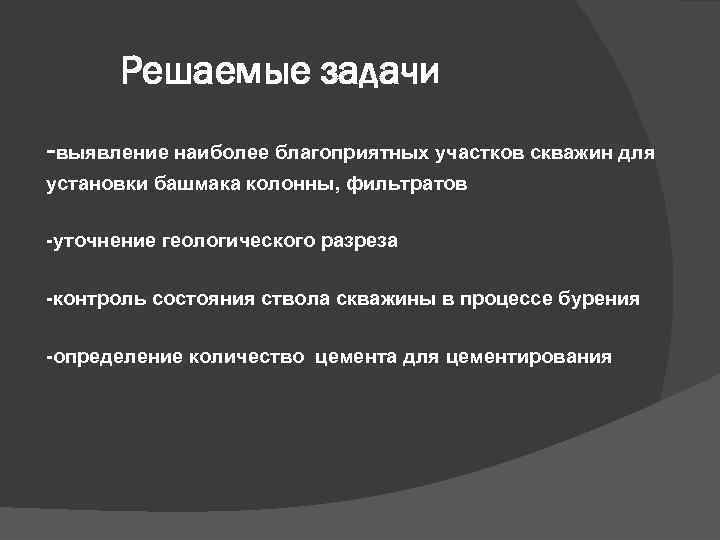

Решаемые задачи -выявление наиболее благоприятных участков скважин для установки башмака колонны, фильтратов -уточнение геологического разреза -контроль состояния ствола скважины в процессе бурения -определение количество цемента для цементирования

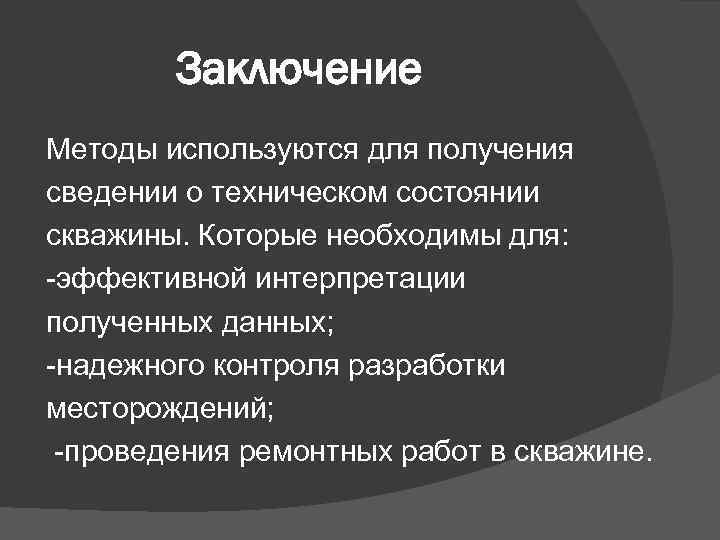

Заключение Методы используются для получения сведении о техническом состоянии скважины. Которые необходимы для: -эффективной интерпретации полученных данных; -надежного контроля разработки месторождений; -проведения ремонтных работ в скважине.

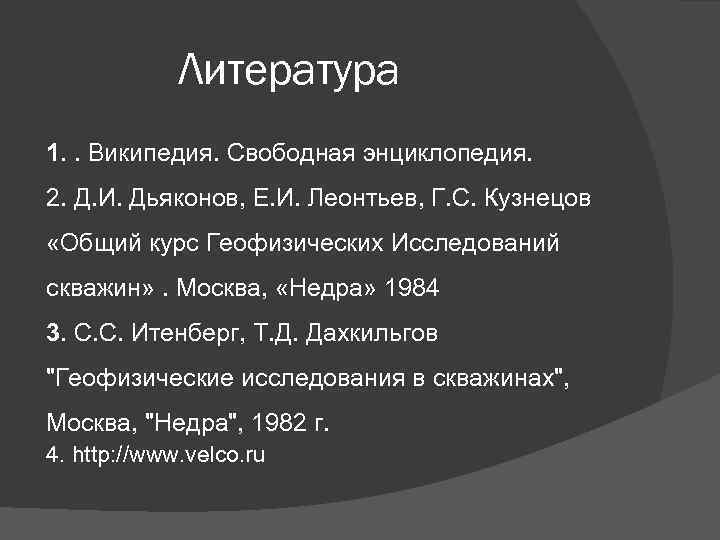

Литература 1. . Википедия. Свободная энциклопедия. 2. Д. И. Дьяконов, Е. И. Леонтьев, Г. С. Кузнецов «Общий курс Геофизических Исследований скважин» . Москва, «Недра» 1984 3. С. С. Итенберг, Т. Д. Дахкильгов "Геофизические исследования в скважинах", Москва, "Недра", 1982 г. 4. http: //www. velco. ru
