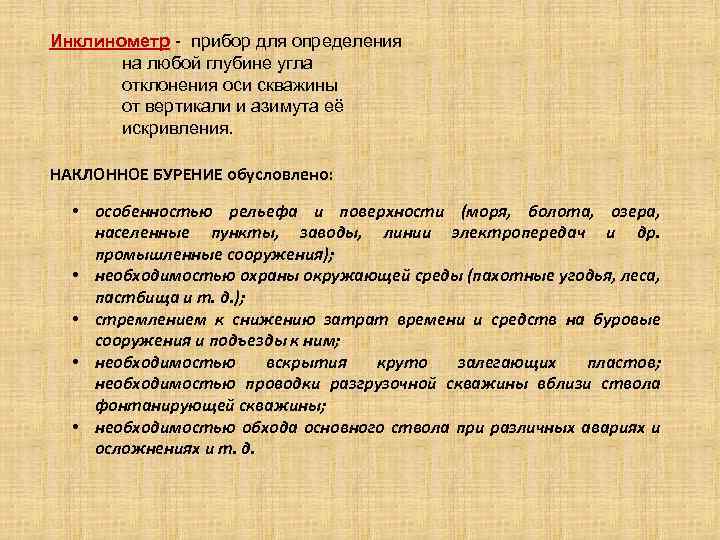

Инклинометр прибор для определения на любой глубине угла отклонения оси скважины от вертикали и азимута её искривления. НАКЛОННОЕ БУРЕНИЕ обусловлено: • особенностью рельефа и поверхности (моря, болота, озера, населенные пункты, заводы, линии электропередач и др. промышленные сооружения); • необходимостью охраны окружающей среды (пахотные угодья, леса, пастбища и т. д. ); • стремлением к снижению затрат времени и средств на буровые сооружения и подъезды к ним; • необходимостью вскрытия круто залегающих пластов; необходимостью проводки разгрузочной скважины вблизи ствола фонтанирующей скважины; • необходимостью обхода основного ствола при различных авариях и осложнениях и т. д.

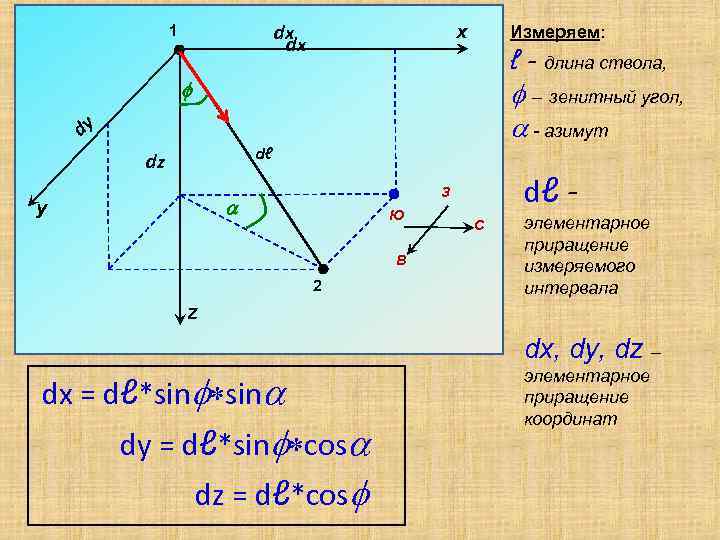

x dx dx 1 Измеряем: ℓ - длина ствола, f – зенитный угол, - азимут f dy dℓ dz a y dℓ - З Ю В 2 С элементарное приращение измеряемого интервала Z dx, dy, dz – dx = dℓ*sinf*sin dy = dℓ*sinf*cos dz = dℓ*cosf элементарное приращение координат

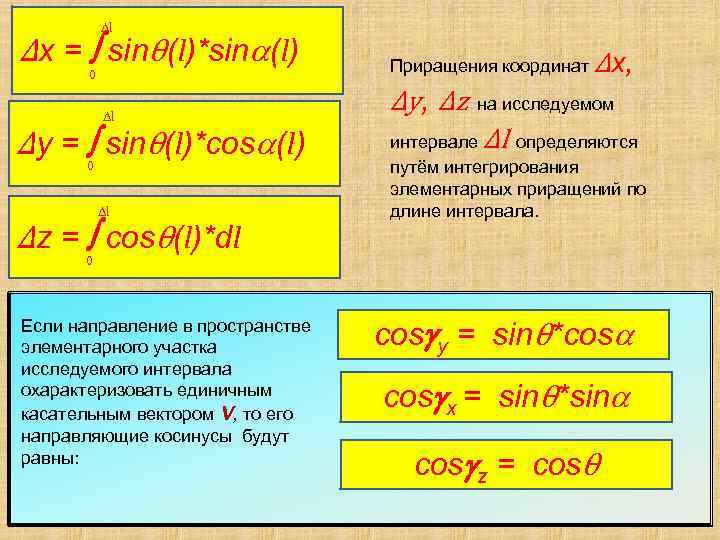

Dl ∆x = sinθ(l)*sin (l) 0 Dl ∆y = 0 sinθ(l)*cos (l) Dl ∆z = cosθ(l)*dl Приращения координат ∆y, ∆z ∆x, на исследуемом ∆l интервале определяются путём интегрирования элементарных приращений по длине интервала. 0 Если направление в пространстве элементарного участка исследуемого интервала охарактеризовать единичным касательным вектором V, то его направляющие косинусы будут равны: cosgy = sinθ*cos cosgx = sinθ*sin cosgz = cosθ

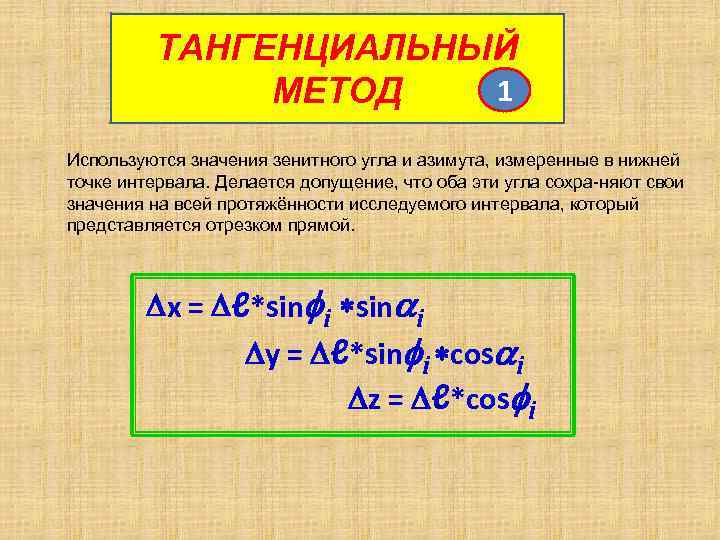

ТАНГЕНЦИАЛЬНЫЙ 1 МЕТОД Используются значения зенитного угла и азимута, измеренные в нижней точке интервала. Делается допущение, что оба эти угла сохра няют свои значения на всей протяжённости исследуемого интервала, который представляется отрезком прямой. Dx = Dℓ*sinfi *sinai Dy = Dℓ*sinfi *cosai Dz = Dℓ*cosfi

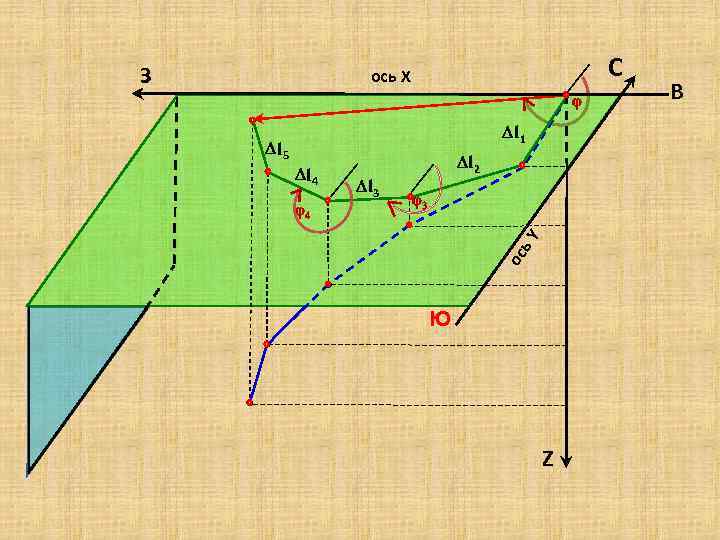

З С ось Х j Dl 1 Dl 5 j 3 ь. Y j 4 Dl 3 Dl 2 ос Dl 4 Ю Z В

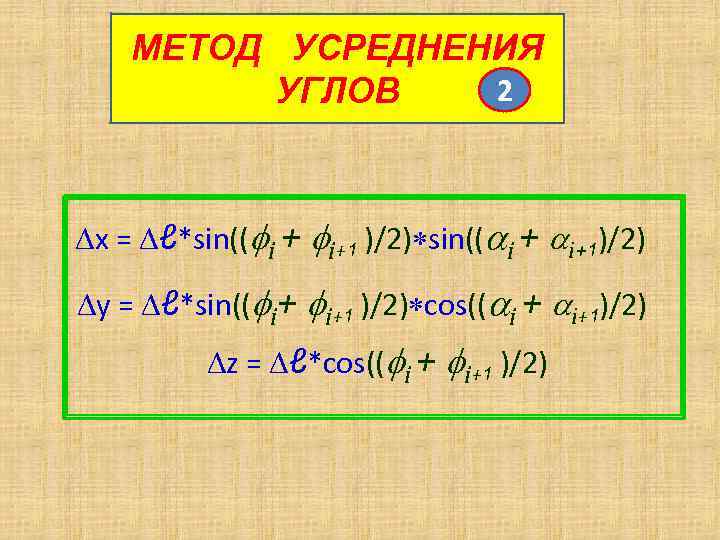

МЕТОД УСРЕДНЕНИЯ 2 УГЛОВ Dx = Dℓ*sin((fi + fi+1 )/2)*sin(( i + i+1)/2) Dy = Dℓ*sin((fi+ fi+1 )/2)*cos(( i + i+1)/2) Dz = Dℓ*cos((fi + fi+1 )/2)

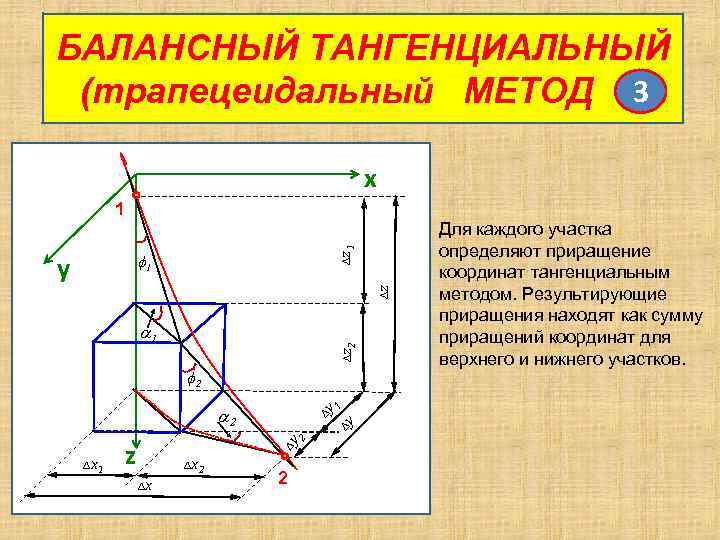

БАЛАНСНЫЙ ТАНГЕНЦИАЛЬНЫЙ (трапецеидальный МЕТОД 3 x D z 1 1 f 1 Dz y D z 2 1 f 2 D x 1 Dy Dy Dy 2 z 1 2 Dx D x 2 2 Для каждого участка определяют приращение координат тангенциальным методом. Результирующие приращения находят как сумму приращений координат для верхнего и нижнего участков.

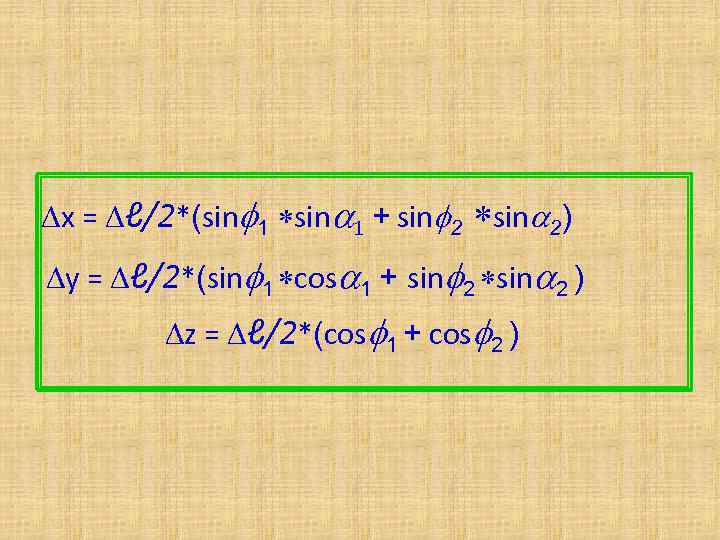

Dx = Dℓ/2*(sinf 1 *sin 1 + sinf 2 *sin 2) Dy = Dℓ/2*(sinf 1 *cos 1 + sinf 2 *sin 2 ) Dz = Dℓ/2*(cosf 1 + cosf 2 )

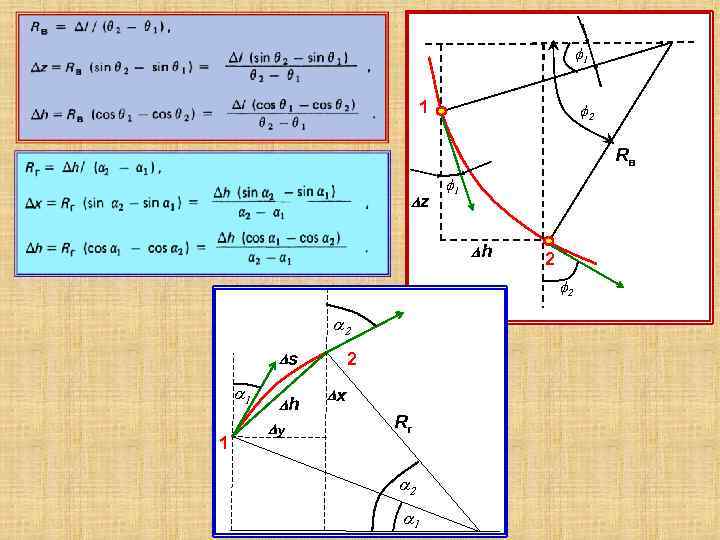

МЕТОД расчета по РАДИУСУ КРИВИЗНЫ 4 ü Участок ствола скважины между двумя точками замера аппроксимируется пространственной кривой. ü Принимается, что проекции исследуемого участка ствола между точками замера на вертикальную и горизонталь ную плоскости представляют собой дуги окружностей. В каждой из плоскостей эти дуги проходят таким образом, что касательные к ним в точках, являющихся проекциями точек замера, направлены по отно шению к исходной координатной сетке под углами, равными соответ ственно зенитным углам и азимутам в этих точках. ü Участок траектории между двумя точками замера характеризуется двумя параметрами: радиусом кривизны проекции траектории на вертикальную плоскость (дуга окружности) и радиусом кривизны проекции траектории на горизонтальную плоскость (дуга окружности). ü Последний радиус является радиусом вертикального цилиндра, на поверхности которого находится рассматриваемый участок траектории ствола скважины.
f 1 1 f 2 Rв Dz f 1 Dh 2 f 2 2 Ds 1 1 Dh Dy 2 Dx Rг 2 1

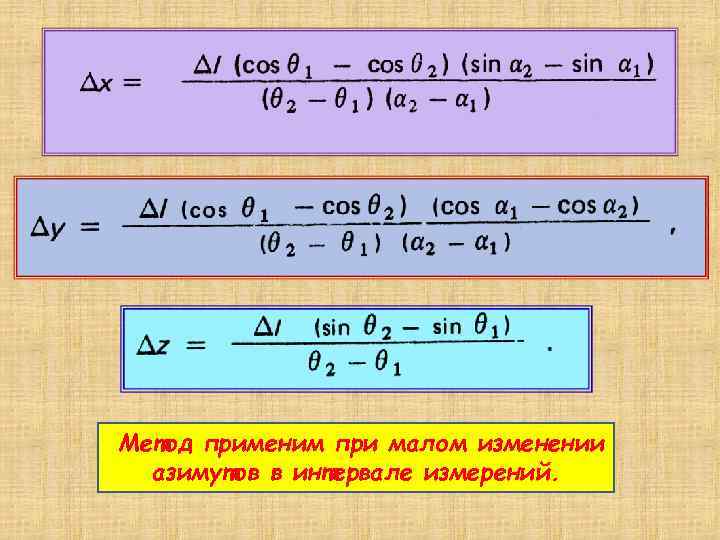

Метод применим при малом изменении азимутов в интервале измерений.

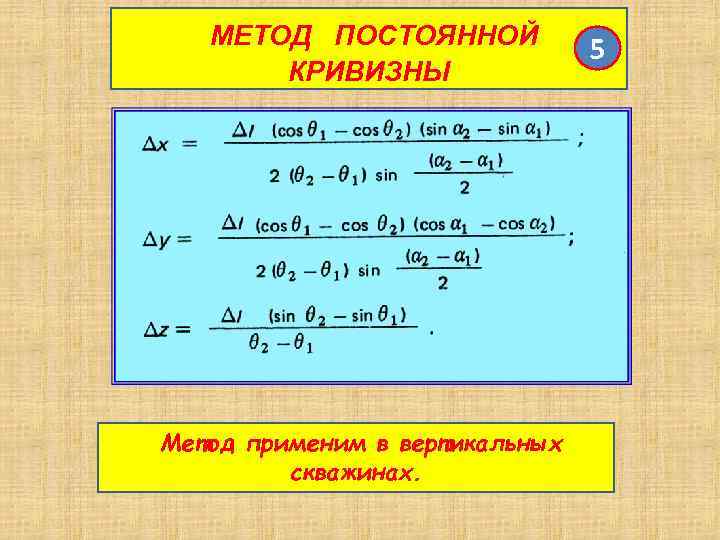

МЕТОД ПОСТОЯННОЙ КРИВИЗНЫ Метод применим в вертикальных скважинах. 5
