Инициаторы для винилэфирных смол Syrgis Performance Initiators Mikael

Инициаторы для винилэфирных смол Syrgis Performance Initiators Mikael Jonsson

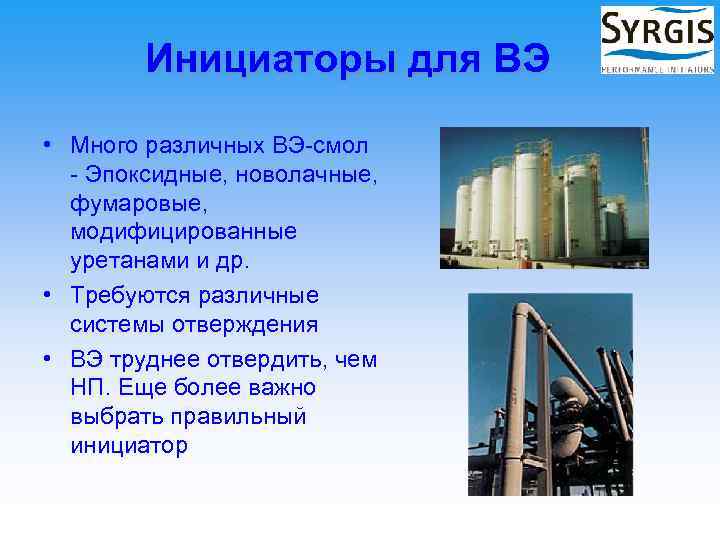

Инициаторы для ВЭ • Много различных ВЭ-смол - Эпоксидные, новолачные, фумаровые, модифицированные уретанами и др. • Требуются различные системы отверждения • ВЭ труднее отвердить, чем НП. Еще более важно выбрать правильный инициатор

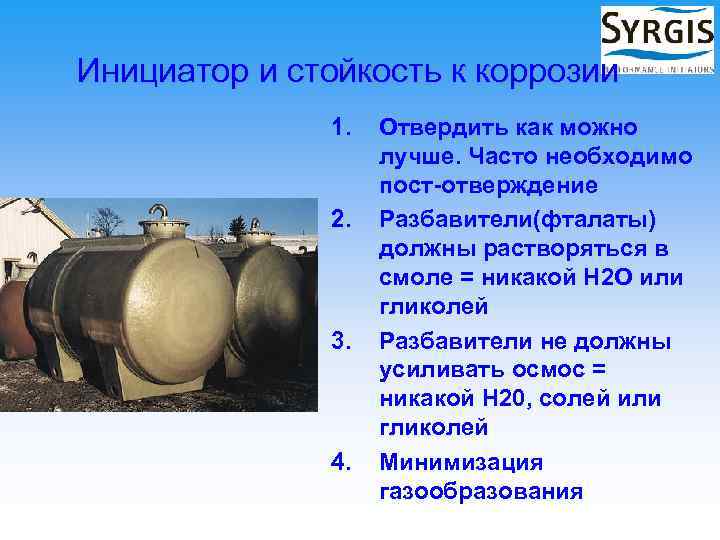

Инициатор и стойкость к коррозии 1. 2. 3. 4. Отвердить как можно лучше. Часто необходимо пост-отверждение Разбавители(фталаты) должны растворяться в смоле = никакой H 2 O или гликолей Разбавители не должны усиливать осмос = никакой H 20, солей или гликолей Минимизация газообразования

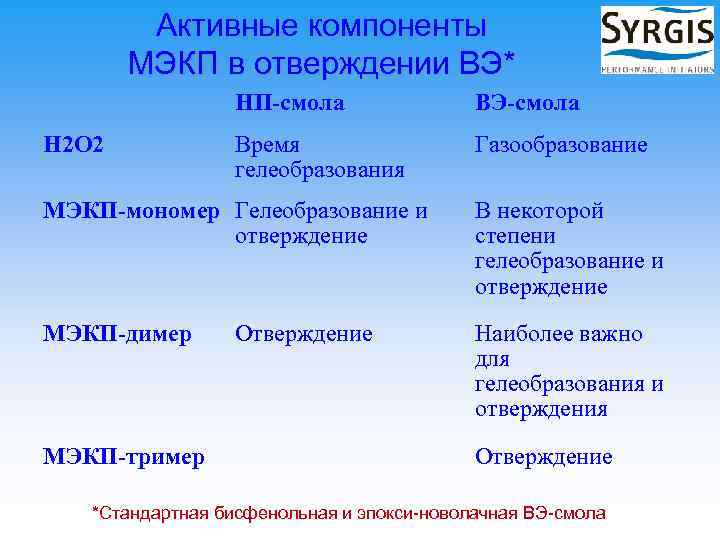

Активные компоненты МЭКП в отверждении ВЭ* НП-смола H 2 O 2 ВЭ-смола Время гелеобразования Газообразование МЭКП-мономер Гелеобразование и отверждение В некоторой степени гелеобразование и отверждение МЭКП-димер Наиболее важно для гелеобразования и отверждения МЭКП-тример Отверждение *Стандартная бисфенольная и эпокси-новолачная ВЭ-смола

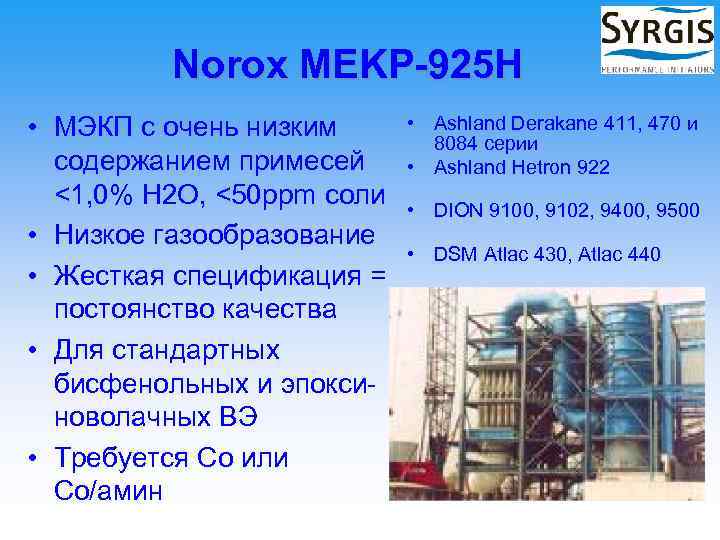

Norox MEKP-925 H • МЭКП с очень низким содержанием примесей <1, 0% H 2 O, <50 ppm соли • Низкое газообразование • Жесткая спецификация = постоянство качества • Для стандартных бисфенольных и эпоксиноволачных ВЭ • Требуется Co или Co/амин • Ashland Derakane 411, 470 и 8084 серии • Ashland Hetron 922 • DION 9100, 9102, 9400, 9500 • DSM Atlac 430, Atlac 440

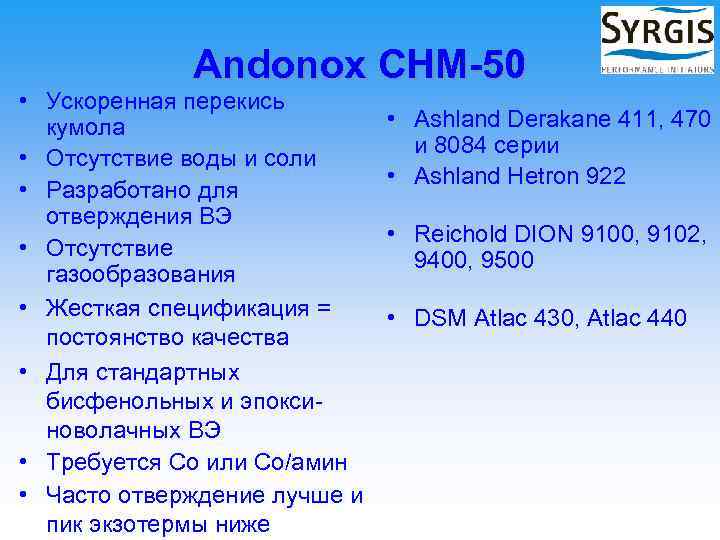

Andonox CHM-50 • Ускоренная перекись кумола • Отсутствие воды и соли • Разработано для отверждения ВЭ • Отсутствие газообразования • Жесткая спецификация = постоянство качества • Для стандартных бисфенольных и эпоксиноволачных ВЭ • Требуется Co или Co/амин • Часто отверждение лучше и пик экзотермы ниже • Ashland Derakane 411, 470 и 8084 серии • Ashland Hetron 922 • Reichold DION 9100, 9102, 9400, 9500 • DSM Atlac 430, Atlac 440

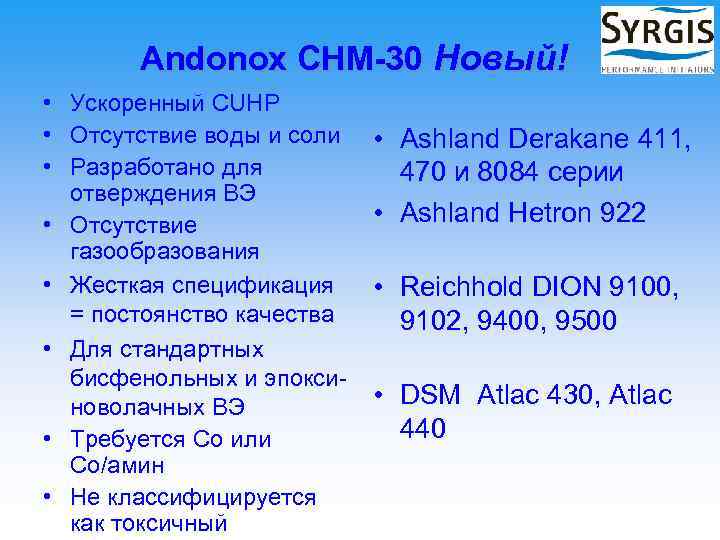

Andonox CHM-30 Новый! • Ускоренный CUHP • Отсутствие воды и соли • Разработано для отверждения ВЭ • Отсутствие газообразования • Жесткая спецификация = постоянство качества • Для стандартных бисфенольных и эпоксиноволачных ВЭ • Требуется Co или Co/амин • Не классифицируется как токсичный • Ashland Derakane 411, 470 и 8084 серии • Ashland Hetron 922 • Reichhold DION 9100, 9102, 9400, 9500 • DSM Atlac 430, Atlac 440

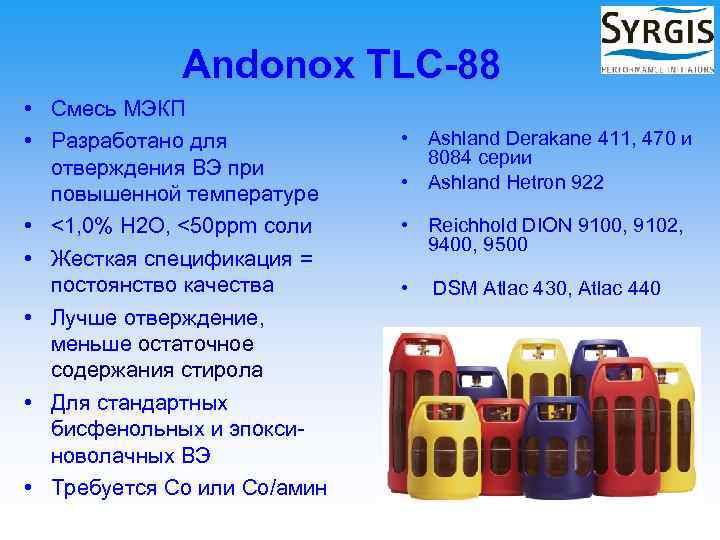

Andonox TLC-88 • Смесь МЭКП • Разработано для отверждения ВЭ при повышенной температуре • <1, 0% H 2 O, <50 ppm соли • Жесткая спецификация = постоянство качества • Лучше отверждение, меньше остаточное содержания стирола • Для стандартных бисфенольных и эпоксиноволачных ВЭ • Требуется Co или Co/амин • Ashland Derakane 411, 470 и 8084 серии • Ashland Hetron 922 • Reichhold DION 9100, 9102, 9400, 9500 • DSM Atlac 430, Atlac 440

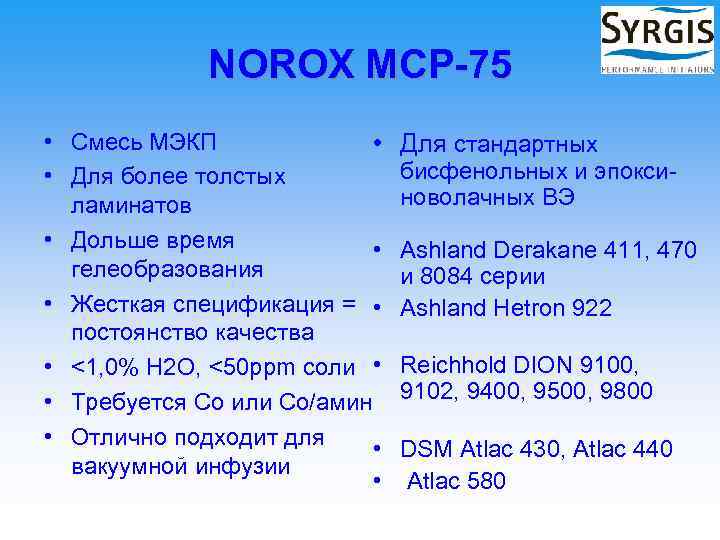

NOROX MCP-75 • Смесь МЭКП • • Для более толстых ламинатов • Дольше время • гелеобразования • Жесткая спецификация = • постоянство качества • <1, 0% H 2 O, <50 ppm соли • • Требуется Co или Co/амин • Отлично подходит для • вакуумной инфузии • Для стандартных бисфенольных и эпоксиноволачных ВЭ Ashland Derakane 411, 470 и 8084 серии Ashland Hetron 922 Reichhold DION 9100, 9102, 9400, 9500, 9800 DSM Atlac 430, Atlac 440 Atlac 580

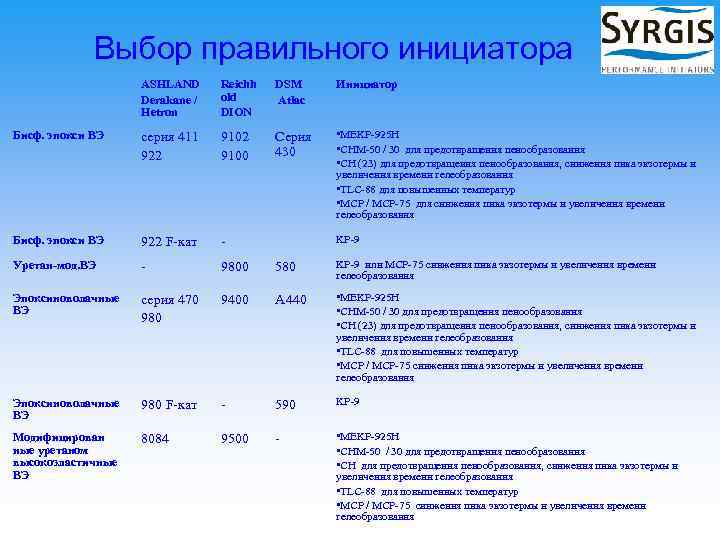

Выбор правильного инициатора ASHLAND Derakane / Hetron Reichh old DION DSM Atlac Инициатор Бисф. эпокси ВЭ серия 411 922 9100 Серия 430 • MEKP-925 H • CHM-50 / 30 для предотвращения пенообразования • CH (23) для предотвращения пенообразования, снижения пика экзотермы и увеличения времени гелеобразования • TLC-88 для повышенных температур • MCP / MCP-75 для снижения пика экзотермы и увеличения времени гелеобразования Бисф. эпокси ВЭ 922 F-кат - Уретан-мод. ВЭ - 9800 580 KP-9 или MCP-75 снижения пика экзотермы и увеличения времени гелеобразования Эпоксиноволачные ВЭ серия 470 980 9400 A 440 • MEKP-925 H • CHM-50 / 30 для предотвращения пенообразования • CH (23) для предотвращения пенообразования, снижения пика экзотермы и увеличения времени гелеобразования • TLC-88 для повышенных температур • MCP / MCP-75 снижения пика экзотермы и увеличения времени гелеобразования Эпоксиноволачные ВЭ 980 F-кат - 590 KP-9 Модифицирован ные уретаном высокоэластичные ВЭ 8084 9500 - • MEKP-925 H • CHM-50 / 30 для предотвращения пенообразования • CH для предотвращения пенообразования, снижения пика экзотермы и увеличения времени гелеобразования • TLC-88 для повышенных температур • MCP / MCP-75 снижения пика экзотермы и увеличения времени гелеобразования KP-9

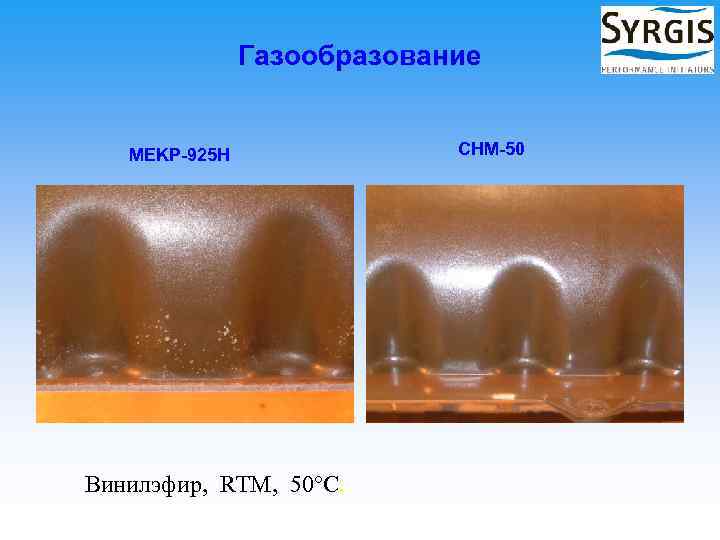

Газообразование MEKP-925 H Винилэфир, RTM, 50°C. CHM-50

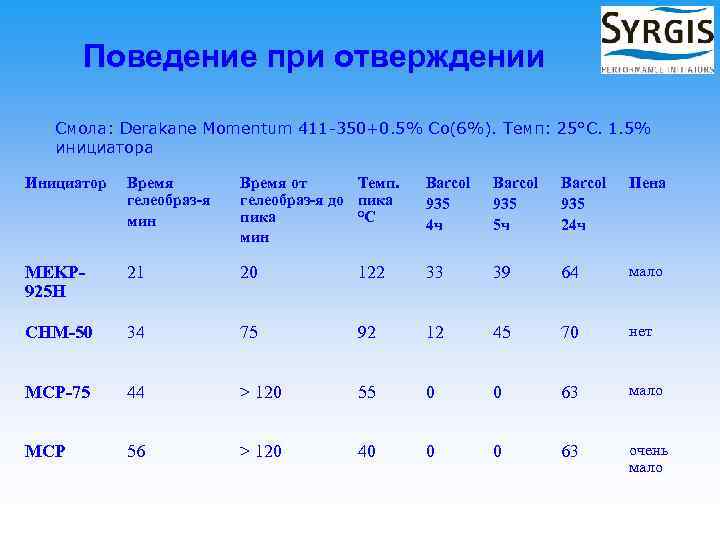

Поведение при отверждении Смола: Derakane Momentum 411 -350+0. 5% Co(6%). Темп: 25°C. 1. 5% инициатора Инициатор Время гелеобраз-я мин Время от Темп. гелеобраз-я до пика °C мин Barcol 935 4 ч Barcol 935 5 ч Barcol 935 24 ч Пена MEKP 925 H 21 20 122 33 39 64 мало CHM-50 34 75 92 12 45 70 нет MCP-75 44 > 120 55 0 0 63 мало MCP 56 > 120 40 0 0 63 очень мало

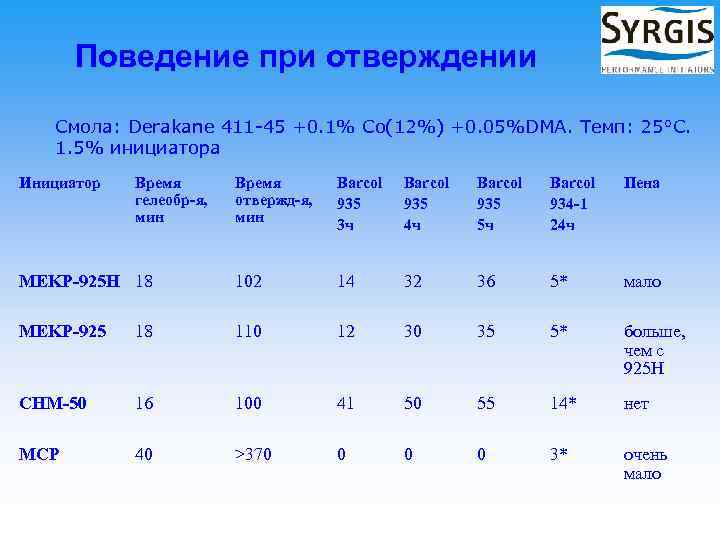

Поведение при отверждении Смола: Derakane 411 -45 +0. 1% Co(12%) +0. 05%DMA. Темп: 25°C. 1. 5% инициатора Инициатор Время гелеобр-я, мин Время отвержд-я, мин Barcol 935 3 ч Barcol 935 4 ч Barcol 935 5 ч Barcol 934 -1 24 ч Пена MEKP-925 H 18 102 14 32 36 5* мало MEKP-925 18 110 12 30 35 5* больше, чем с 925 H CHM-50 16 100 41 50 55 14* нет MCP 40 >370 0 3* очень мало

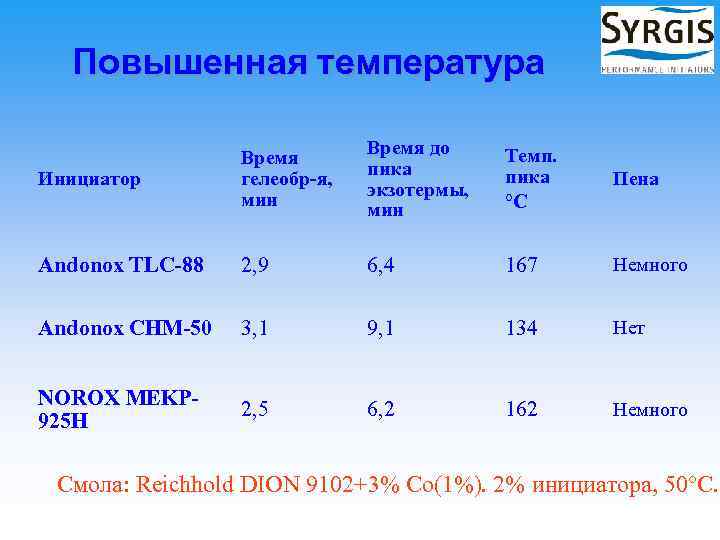

Повышенная температура Инициатор Время гелеобр-я, мин Время до пика экзотермы, мин Темп. пика °C Пена Andonox TLC-88 2, 9 6, 4 167 Немного Andonox CHM-50 3, 1 9, 1 134 Нет NOROX MEKP 925 H 2, 5 6, 2 162 Немного Смола: Reichhold DION 9102+3% Co(1%). 2% инициатора, 50°C.

Спасибо
