Infrastructures à Clefs publiques Public Key Infrastructure PKI

Infrastructures à Clefs publiques Public Key Infrastructure (PKI) Stéphane Natkin 2006 1

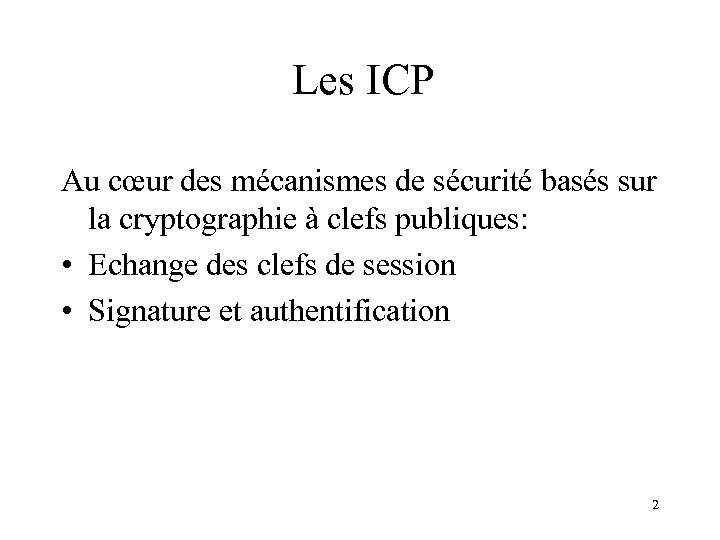

Les ICP Au cœur des mécanismes de sécurité basés sur la cryptographie à clefs publiques: • Echange des clefs de session • Signature et authentification 2

Différentes utilisation d’une ICP • • • Il peut s’agir d’un moyen interne d’authentification des ressources et des personnes, ainsi que le support de la gestion de clefs de chiffrement. Il peut s’agir, dans le cadre d’un accord contractuel entre entités, d’un moyen support d’authentification et de chiffrement, mais également d’une signature électronique faisant foi dans les rapports entre les signataires des contrats. Enfin il peut s’agir d’une infrastructure support de la signature électronique de droit public. Une signature générée à partir d’un bi clefs de l’infrastructure doit donc être valide devant les tribunaux au même titre que la signature manuelle 3

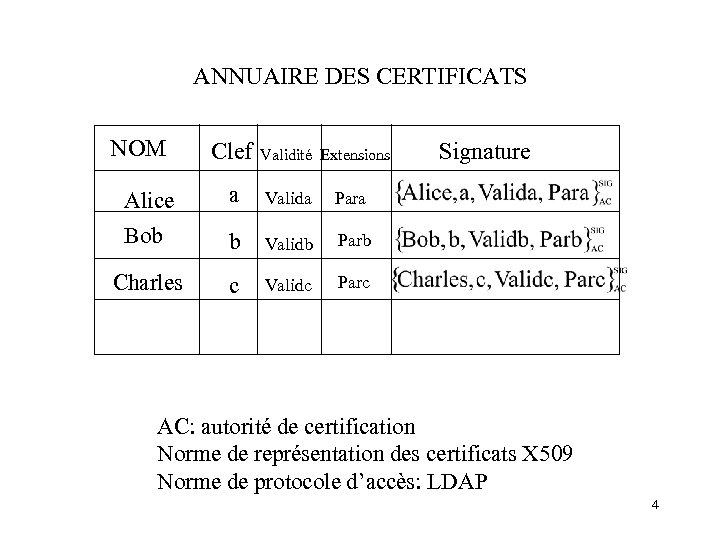

ANNUAIRE DES CERTIFICATS NOM Clef Validité Extensions Alice a Valida Para Bob b Validb Parb Charles c Validc Signature Parc AC: autorité de certification Norme de représentation des certificats X 509 Norme de protocole d’accès: LDAP 4

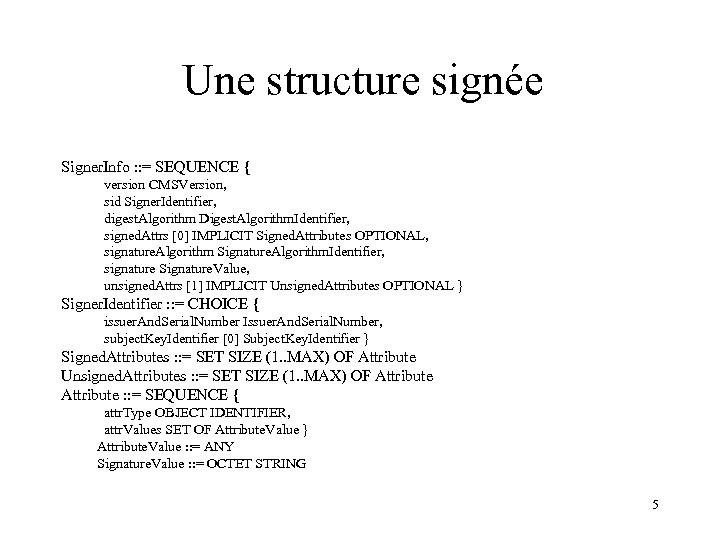

Une structure signée Signer. Info : : = SEQUENCE { version CMSVersion, sid Signer. Identifier, digest. Algorithm Digest. Algorithm. Identifier, signed. Attrs [0] IMPLICIT Signed. Attributes OPTIONAL, signature. Algorithm Signature. Algorithm. Identifier, signature Signature. Value, unsigned. Attrs [1] IMPLICIT Unsigned. Attributes OPTIONAL } Signer. Identifier : : = CHOICE { issuer. And. Serial. Number Issuer. And. Serial. Number, subject. Key. Identifier [0] Subject. Key. Identifier } Signed. Attributes : : = SET SIZE (1. . MAX) OF Attribute Unsigned. Attributes : : = SET SIZE (1. . MAX) OF Attribute : : = SEQUENCE { attr. Type OBJECT IDENTIFIER, attr. Values SET OF Attribute. Value } Attribute. Value : : = ANY Signature. Value : : = OCTET STRING 5

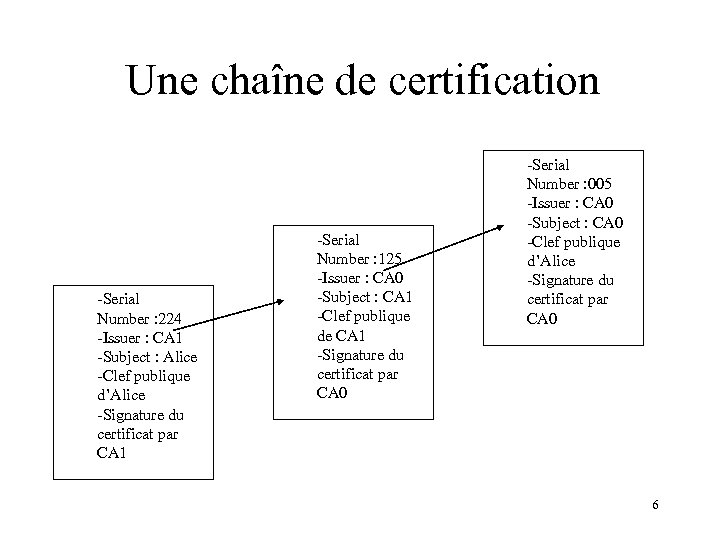

Une chaîne de certification -Serial Number : 224 -Issuer : CA 1 -Subject : Alice -Clef publique d’Alice -Signature du certificat par CA 1 -Serial Number : 125 -Issuer : CA 0 -Subject : CA 1 -Clef publique de CA 1 -Signature du certificat par CA 0 -Serial Number : 005 -Issuer : CA 0 -Subject : CA 0 -Clef publique d’Alice -Signature du certificat par CA 0 6

Un certificat X 509 • • serial. Number Certificate. Serial. Number : Numéro de certificat unique pour une autorité donnée. signature Algorithm. Identifier : Il existe différents algorithmes de signature numérique utilisant des clés publiques des clés privées et des fonctions de hachage variées. Ce champ décrit l'algorithme retenu par l’autorité de certification pour signer le certificat. issuer Name : C'est le nom de l’autorité de certification qui a émise et signé le certificat. Ce nom est codé selon une syntaxe le la norme d’annuaire X 500 (DN Distinguished Name). validity Validity : Définit la période de validité du certificat comme l'indique clairement le type validity décrit en ASN 1 Validity : : =SEQUENCE{ not. Before UTCTime, not. After UTCTime } subject Name, C'est le nom au format DN de l’entité possesseur du certificat, qui à l’usage de la clef privée correspondant à la clef publique définie dans le champ suivant. subject. Public. Key. Info Contient le nom du crypto système asymétrique auquel se rapporte le certificat et la clef publique correspondante Les champs extension 7

Un certificat X 509 (2) Certificate : : = SIGNED { SEQUENCE{ version [0] IMPLICIT Version DEFAULT v 1, serial. Number Certificate. Serial. Number, signature Algorithm. Identifier, issuer Name, validity Validity, subject Name, subject. Public. Key. Info Subject. Public. Key. Info, issuer. Unique. Identifier [1] IMPLICIT Unique. Identifier OPTIONAL, -- If present, version must be v 2 or v 3 subject. Unique. Identifier [2] IMPLICIT Unique. Identifier OPTIONAL -- If present, version must be v 2 or v 3 extensions [3] Extensions OPTIONAL -- If present, version must be v 3 -- } } Version : : = INTEGER { v 1(0), v 2(1), v 3(2) } Certificate. Serial. Number : : = INTEGER Algorithm. Identifier : : = SEQUENCE { algorithm ALGORITHM. &id({Supported. Algorithms}), parameters ALGORITHM. &Type ({Supported. Algorithms} {@algorithm}) OPTIONAL } Supported. Algorithms ALGORITHM : : = {. . . } Validity : : = SEQUENCE { not. Before UTCTime, not. After UTCTime } Subject. Public. Key. Info : : = SEQUENCE { algorithm Algorithm. Identifier, subject. Public. Key BIT STRING } Time : : = CHOICE { utc. Time UTCTime, generalized. Time Generalized. Time } SIGNED { To. Be. Signed } : : = SEQUENCE { to. Be. Signed To. Be. Signed, encrypted ENCRYPTED { HASHED {To. Be. Signed }} } 8

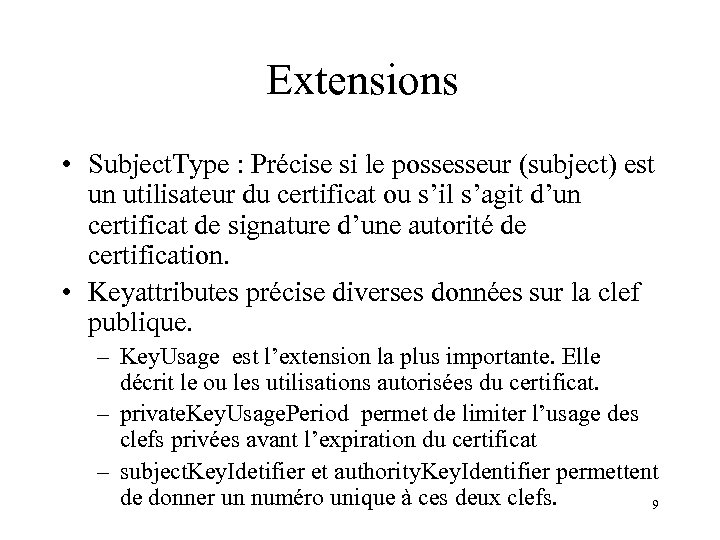

Extensions • Subject. Type : Précise si le possesseur (subject) est un utilisateur du certificat ou s’il s’agit d’un certificat de signature d’une autorité de certification. • Keyattributes précise diverses données sur la clef publique. – Key. Usage est l’extension la plus importante. Elle décrit le ou les utilisations autorisées du certificat. – private. Key. Usage. Period permet de limiter l’usage des clefs privées avant l’expiration du certificat – subject. Key. Idetifier et authority. Key. Identifier permettent de donner un numéro unique à ces deux clefs. 9

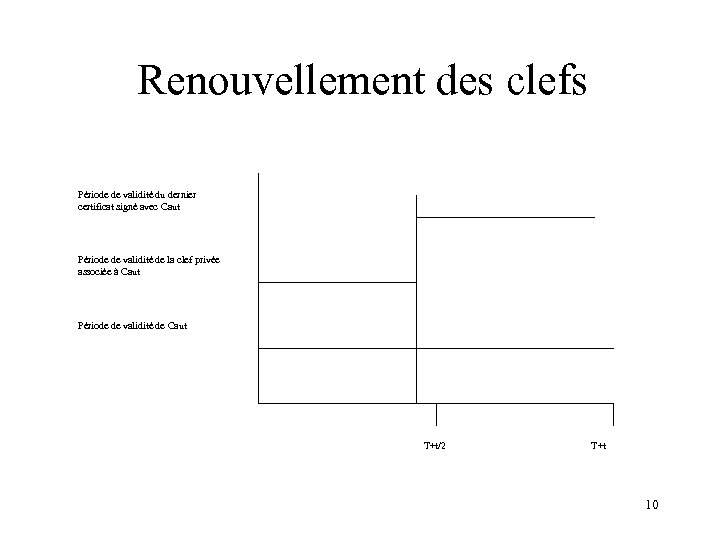

Renouvellement des clefs Période de validité du dernier certificat signé avec Caut Période de validité de la clef privée associée à Caut Période de validité de Caut T+t/2 T+t 10

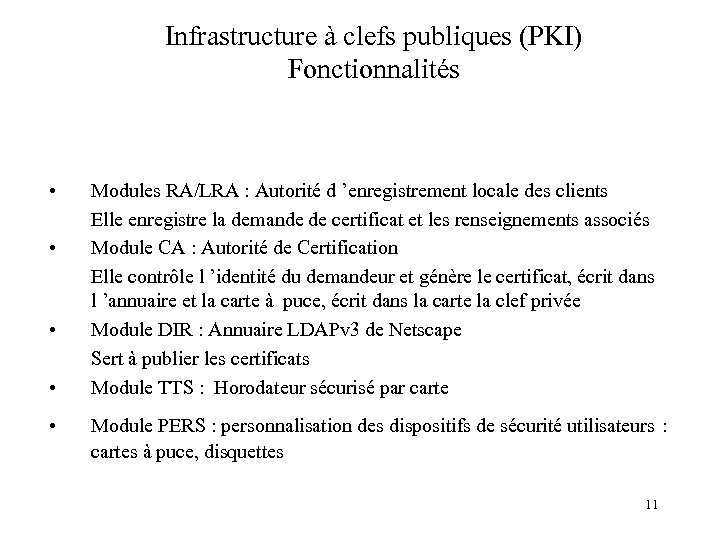

Infrastructure à clefs publiques (PKI) Fonctionnalités • • • Modules RA/LRA : Autorité d ’enregistrement locale des clients Elle enregistre la demande de certificat et les renseignements associés Module CA : Autorité de Certification Elle contrôle l ’identité du demandeur et génère le certificat, écrit dans l ’annuaire et la carte à puce, écrit dans la carte la clef privée Module DIR : Annuaire LDAPv 3 de Netscape Sert à publier les certificats Module TTS : Horodateur sécurisé par carte Module PERS : personnalisation des dispositifs de sécurité utilisateurs : cartes à puce, disquettes 11

Carte Personnalisation Horodateur Certifié Autorité de Certification Annuaire de référence Autorité des d’enregistrement certificats locale et de CRL Garde Barrière Serveur de certificats et de CRL Disquette Internet/ Intranet Utilisateurs Clients ou serveurs Garde Barrière Station Base locale de certificats 12

Carte FONCTIONNEMENT DES INFRASTRUCTURES À CLEFS PUBLIQUES(PKI) Autorité Personnalisation d ’enregistrement (RA) Autorité de Certification X. 509 Carte Autorité Annuaire de certificats et de CRL Horodateur Certifié Disquette Client Internet/ Intranet Station Serveur Client Station 13

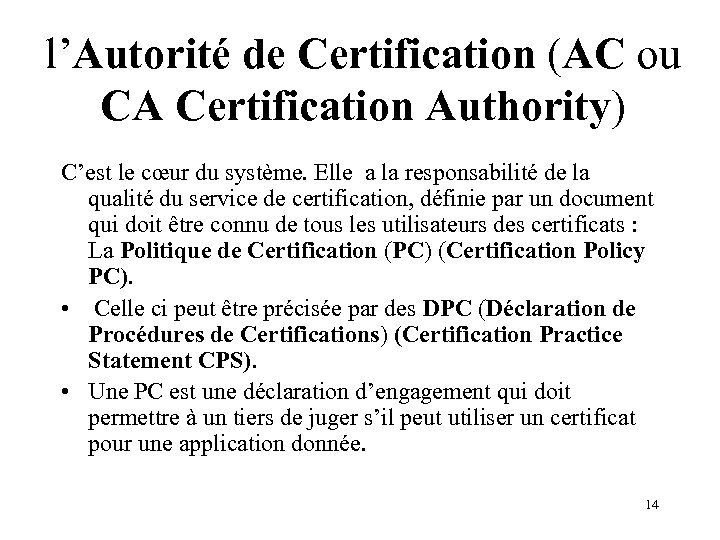

l’Autorité de Certification (AC ou CA Certification Authority) C’est le cœur du système. Elle a la responsabilité de la qualité du service de certification, définie par un document qui doit être connu de tous les utilisateurs des certificats : La Politique de Certification (PC) (Certification Policy PC). • Celle ci peut être précisée par des DPC (Déclaration de Procédures de Certifications) (Certification Practice Statement CPS). • Une PC est une déclaration d’engagement qui doit permettre à un tiers de juger s’il peut utiliser un certificat pour une application donnée. 14

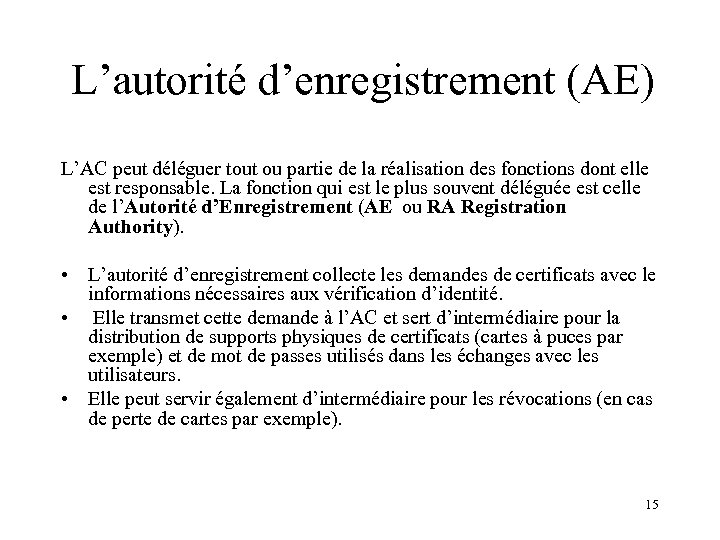

L’autorité d’enregistrement (AE) L’AC peut déléguer tout ou partie de la réalisation des fonctions dont elle est responsable. La fonction qui est le plus souvent déléguée est celle de l’Autorité d’Enregistrement (AE ou RA Registration Authority). • L’autorité d’enregistrement collecte les demandes de certificats avec le informations nécessaires aux vérification d’identité. • Elle transmet cette demande à l’AC et sert d’intermédiaire pour la distribution de supports physiques de certificats (cartes à puces par exemple) et de mot de passes utilisés dans les échanges avec les utilisateurs. • Elle peut servir également d’intermédiaire pour les révocations (en cas de perte de cartes par exemple). 15

Autres composants Tiers de séquestre : Opérateur qui fournit les moyens de déchiffrer un message quand le détenteur des clefs de déchiffrement ne peut ou ne veut pas le déchiffrer et que les nécessités ou la loi l’y oblige. Un tiers de séquestre, séquestre donc des clefs de déchiffrement. Horodatage de confiance: Il s’agit d’offrir un accès à un serveur de temps permettant de dater de documents faisant l’objet de signatures électroniques. Les propriétés de ce serveur doivent couvrir les attaques d’anti et post datage du document. 16

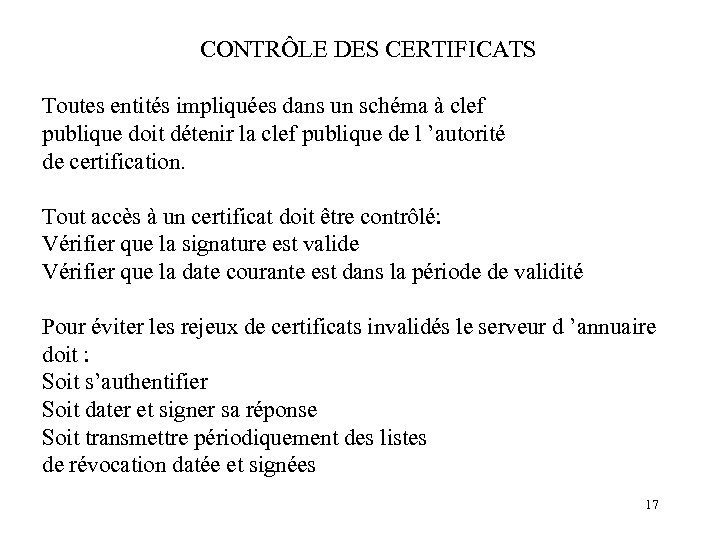

CONTRÔLE DES CERTIFICATS Toutes entités impliquées dans un schéma à clef publique doit détenir la clef publique de l ’autorité de certification. Tout accès à un certificat doit être contrôlé: Vérifier que la signature est valide Vérifier que la date courante est dans la période de validité Pour éviter les rejeux de certificats invalidés le serveur d ’annuaire doit : Soit s’authentifier Soit dater et signer sa réponse Soit transmettre périodiquement des listes de révocation datée et signées 17

CONTRÔLE DES CERTIFICATS Procédure Contrôler_Certificat(in : certificat, out : statut) Début % Soit C=(Autor, 125, Alice, a, 01/01/2001 -31/12/2002, Sig) le certificat % Etape 1 % Contrôle de la signature de l’autorité % Si Sig incorrecte alors statut : = “la signature est incorrecte, le certificat n’est pas valide ” ; retour ; Sinon % comme les données contenues dans le certificat ont été générée par Autor et n’ont pas été altérée, % passer à l’étape 2 ; fsi Etape 2 % Contrôle de la date de validité du certificat % Si (date_courante<01/01/2001 ou date_courante>31/12/2002) statut : = “ certificat périmé ” ; retour ; Sinon passer à l’étape 3 ; fsi 18

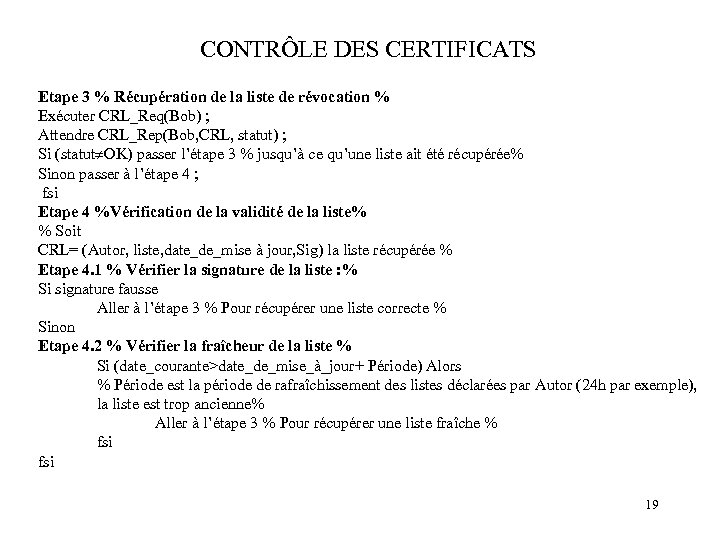

CONTRÔLE DES CERTIFICATS Etape 3 % Récupération de la liste de révocation % Exécuter CRL_Req(Bob) ; Attendre CRL_Rep(Bob, CRL, statut) ; Si (statut OK) passer l’étape 3 % jusqu’à ce qu’une liste ait été récupérée% Sinon passer à l’étape 4 ; fsi Etape 4 %Vérification de la validité de la liste% % Soit CRL= (Autor, liste, date_de_mise à jour, Sig) la liste récupérée % Etape 4. 1 % Vérifier la signature de la liste : % Si signature fausse Aller à l’étape 3 % Pour récupérer une liste correcte % Sinon Etape 4. 2 % Vérifier la fraîcheur de la liste % Si (date_courante>date_de_mise_à_jour+ Période) Alors % Période est la période de rafraîchissement des listes déclarées par Autor (24 h par exemple), la liste est trop ancienne% Aller à l’étape 3 % Pour récupérer une liste fraîche % fsi 19

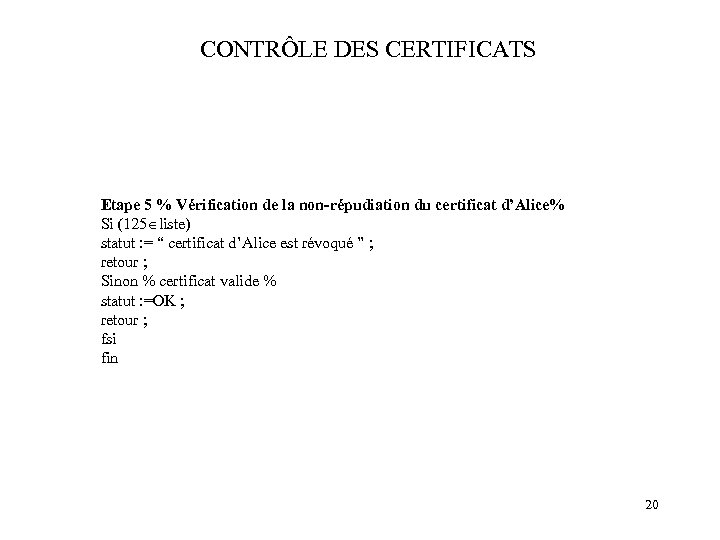

CONTRÔLE DES CERTIFICATS Etape 5 % Vérification de la non-répudiation du certificat d’Alice% Si (125 liste) statut : = “ certificat d’Alice est révoqué ” ; retour ; Sinon % certificat valide % statut : =OK ; retour ; fsi fin 20

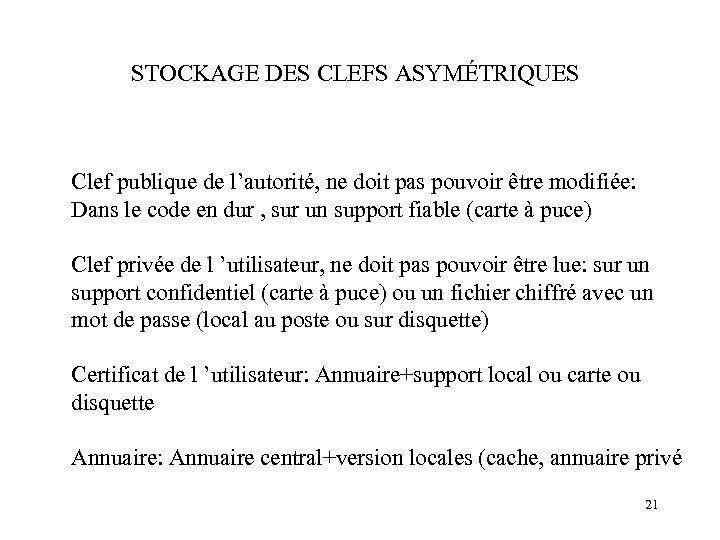

STOCKAGE DES CLEFS ASYMÉTRIQUES Clef publique de l’autorité, ne doit pas pouvoir être modifiée: Dans le code en dur , sur un support fiable (carte à puce) Clef privée de l ’utilisateur, ne doit pas pouvoir être lue: sur un support confidentiel (carte à puce) ou un fichier chiffré avec un mot de passe (local au poste ou sur disquette) Certificat de l ’utilisateur: Annuaire+support local ou carte ou disquette Annuaire: Annuaire central+version locales (cache, annuaire privé 21

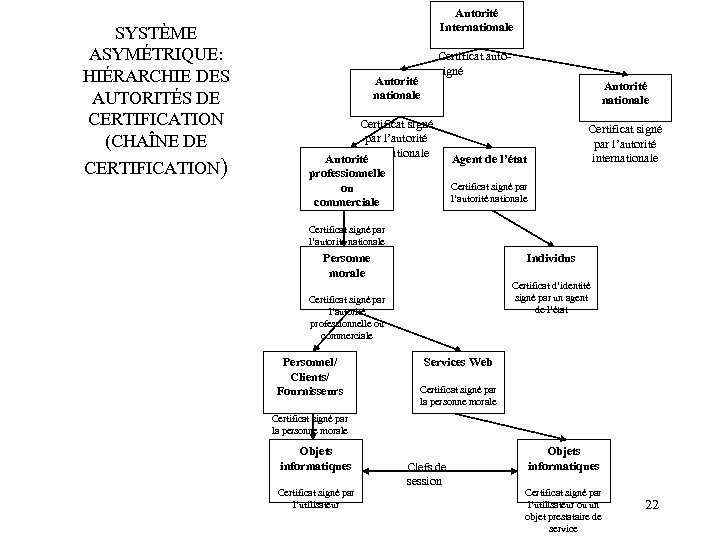

SYSTÈME ASYMÉTRIQUE: HIÉRARCHIE DES AUTORITÉS DE CERTIFICATION (CHAÎNE DE CERTIFICATION) Autorité Internationale Certificat autosigné Autorité nationale Certificat signé par l’autorité internationale Autorité professionnelle ou commerciale Certificat signé par l’autorité internationale Agent de l’état Certificat signé par l’autorité nationale Personne morale Individus Certificat d’identité signé par un agent de l’état Certificat signé par l’autorité professionnelle ou commerciale Personnel/ Clients/ Fournisseurs Services Web Certificat signé par la personne morale Objets informatiques Certificat signé par l’utilisateur Clefs de session Objets informatiques Certificat signé par l’utilisateur ou un objet prestataire de service 22

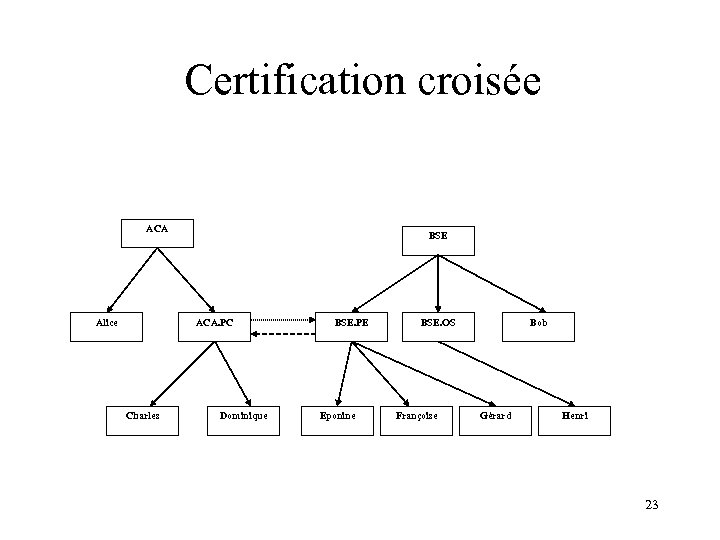

Certification croisée ACA Alice BSE ACA. PC Charles Dominique BSE. PE Eponine BSE. OS Françoise Bob Gérard Henri 23

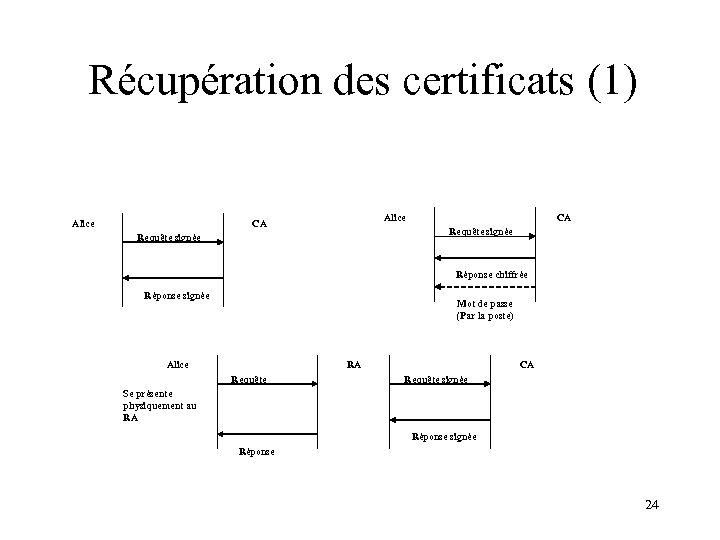

Récupération des certificats (1) Alice CA CA Requête signée Réponse chiffrée Réponse signée Mot de passe (Par la poste) Alice RA Requête CA Requête signée Se présente physiquement au RA Réponse signée Réponse 24

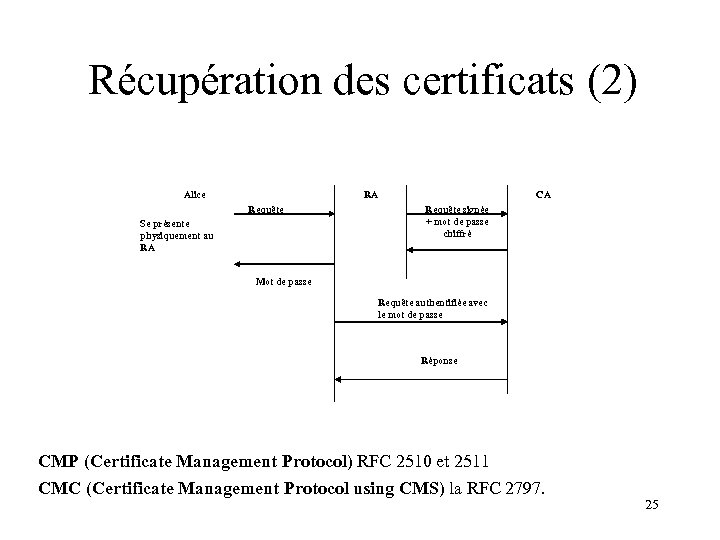

Récupération des certificats (2) Alice RA Requête Se présente physiquement au RA CA Requête signée + mot de passe chiffré Mot de passe Requête authentifiée avec le mot de passe Réponse CMP (Certificate Management Protocol) RFC 2510 et 2511 CMC (Certificate Management Protocol using CMS) la RFC 2797. 25

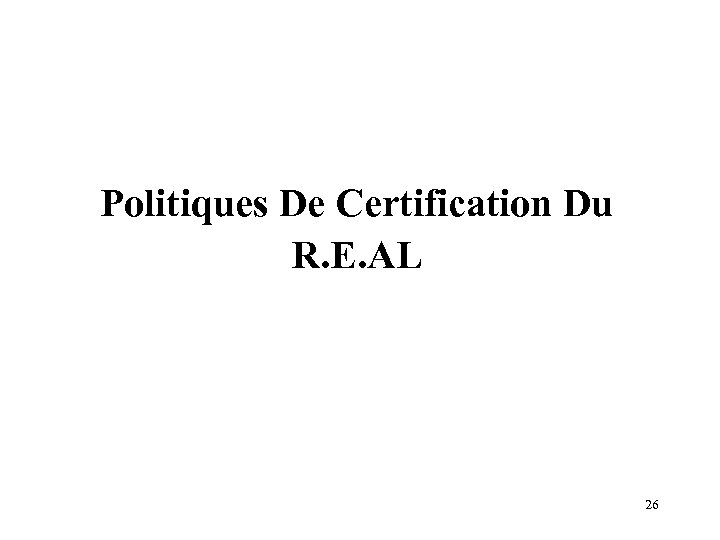

Politiques De Certification Du R. E. AL 26

La politique de certification • • • L’objectif général du service offert, Les types de certificats délivrés et leurs usages L’organisation des composants de l’ICP La hiérarchie de certification les principes de gestion du cycle de vie d’un certificat et en particulier les contrôles d’identité réalisés lors de la délivrance et les conditions et moyens d’une révocation • Les principes de publication des certificats et des listes de révocation • Les engagements en matière de performance, disponibilité, intégrité et confidentialité des données gérées La RFC 2527 propose un plan type et décrit ce que doit obligatoirement contenir ce document 27

Classes De Certification Classe 0 : applicable aux systèmes et objets informatiques Classe 1 : applicable aux employés des études notariales et composantes de l’ICP ? Classe 2 : applicable aux notaires en exercices ÏClasse 3 : applicable aux autorités de certification 28

Politiques De Certification 29

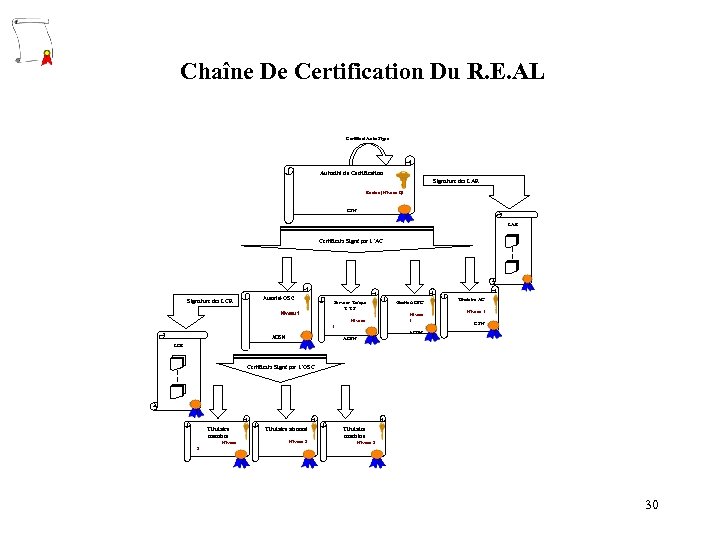

Chaîne De Certification Du R. E. AL Certificat Auto Signé Autorité de Certification Signature des LAR Racine (Niveau 0) CSN LAR Certificats Signé par l ’AC Signature des LCR Autorité OSC Niveau 1 Serveur Temps T T S Niveau 1 Gestion OSC Niveau 1 Titulaire AC Niveau 1 CSN ADSN LCR Certificats Signé par l’OSC Titulaire membre Niveau 2 Titulaire abonné Niveau 2 Titulaire machine Niveau 2 30

Certificat • Type de certificats &. Authentification : certificats destinés à l’authentification forte des entités (personnes, ordinateurs, objets informatiques) par les applications électroniques sécurisées &. Signature des documents: certificats utilisés pour la signature (des documents) numériques et sa vérification &. Chiffrement des données : certificats utilisés pour l’encodage (cryptage) des données et des clés de session &. Signature des certificats : certificats utilisés pour la signature des certificats 31

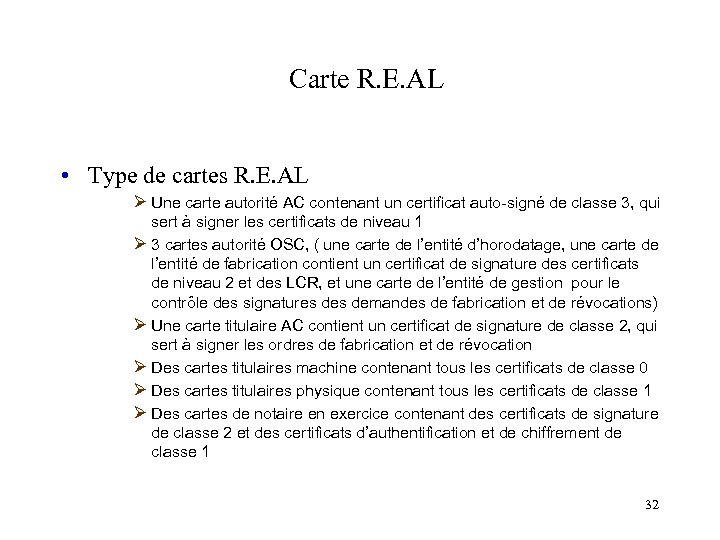

Carte R. E. AL • Type de cartes R. E. AL Ø Une carte autorité AC contenant un certificat auto-signé de classe 3, qui sert à signer les certificats de niveau 1 Ø 3 cartes autorité OSC, ( une carte de l’entité d’horodatage, une carte de l’entité de fabrication contient un certificat de signature des certificats de niveau 2 et des LCR, et une carte de l’entité de gestion pour le contrôle des signatures demandes de fabrication et de révocations) Ø Une carte titulaire AC contient un certificat de signature de classe 2, qui sert à signer les ordres de fabrication et de révocation Ø Des cartes titulaires machine contenant tous les certificats de classe 0 Ø Des cartes titulaires physique contenant tous les certificats de classe 1 Ø Des cartes de notaire en exercice contenant des certificats de signature de classe 2 et des certificats d’authentification et de chiffrement de classe 1 32

ICP dans son Environnement Transmission des codes PIN aux Titulaires Publication des LCR Autorité de Certification ICP Opérateur de Service de Certification . Mise en œuvre de la PC et DPC Validation des demandes de cartes R. E. AL Édition des LCR Édition des certificats valide Génération des cartes et codes PIN Certificats Autorité OSC Niveau 1 Horodatage Signature des certificat de niveau 2 Signature des LCR ADSN Certificat Racine AC niveau 0 Signature des certificats de niveau 1 Signature de la LAR CSN Ordres de fabrications Ordres de révocations Certificat Titulaire AC Niveau 1 Accusés de réception Signat ure des LAR Signature des ordres de fabrication Signature des ordres de révocation Transmissio n des demandes de récupération des cartes et code PIN Transmission des demandes de cartes R. E. AL Transmission des demandes de révocations LA R Accusés de réception Autorité d’Enregistrement CRN Transmission des cartes R. E. AL Autorité d’Enregistrement Vérification et Enregistrement des Demandes de cartes R. E. AL. Remise des cartes R. E. AL aux Titulaires Abonnées CSN CDN Consultation des LAR Consultation des LCR Demande de carte R. E. AL. Demande de révocation Demande de récupération Remise des cartes R. E. AL Titulaire 33

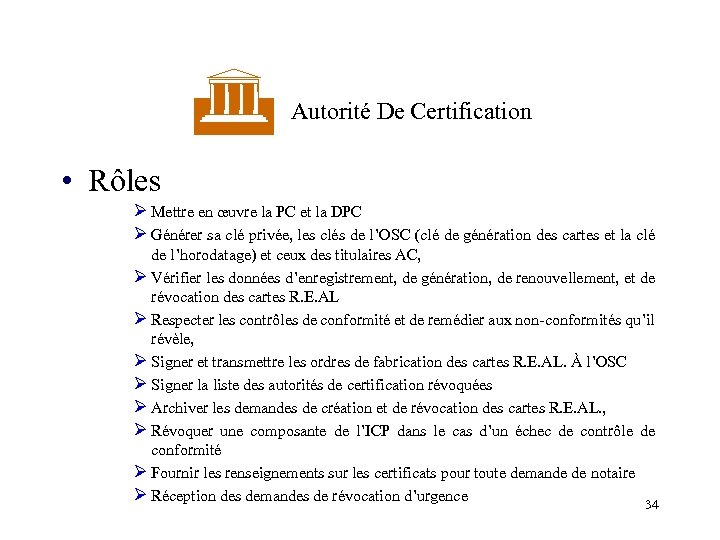

Autorité De Certification • Rôles Ø Mettre en œuvre la PC et la DPC Ø Générer sa clé privée, les clés de l’OSC (clé de génération des cartes et la clé de l’horodatage) et ceux des titulaires AC, Ø Vérifier les données d’enregistrement, de génération, de renouvellement, et de révocation des cartes R. E. AL Ø Respecter les contrôles de conformité et de remédier aux non-conformités qu’il révèle, Ø Signer et transmettre les ordres de fabrication des cartes R. E. AL. À l’OSC Ø Signer la liste des autorités de certification révoquées Ø Archiver les demandes de création et de révocation des cartes R. E. AL. , Ø Révoquer une composante de l’ICP dans le cas d’un échec de contrôle de conformité Ø Fournir les renseignements sur les certificats pour toute demande de notaire Ø Réception des demandes de révocation d’urgence 34

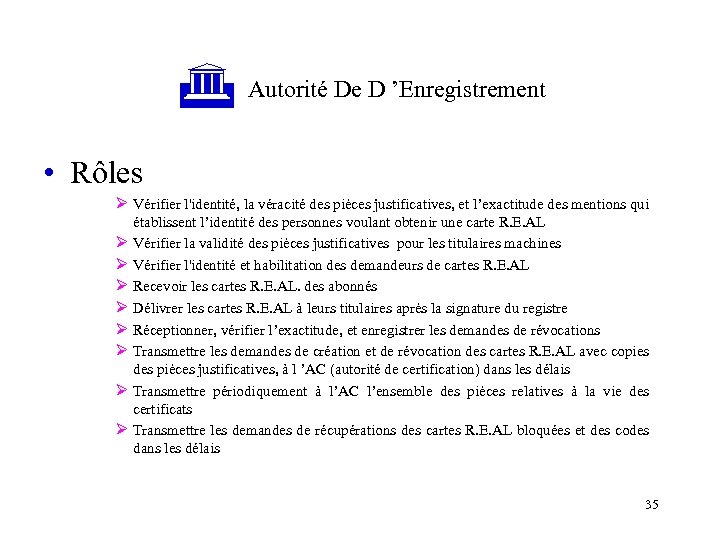

Autorité De D ’Enregistrement • Rôles Ø Vérifier l'identité, la véracité des pièces justificatives, et l’exactitude des mentions qui Ø Ø Ø Ø établissent l’identité des personnes voulant obtenir une carte R. E. AL Vérifier la validité des pièces justificatives pour les titulaires machines Vérifier l'identité et habilitation des demandeurs de cartes R. E. AL Recevoir les cartes R. E. AL. des abonnés Délivrer les cartes R. E. AL à leurs titulaires après la signature du registre Réceptionner, vérifier l’exactitude, et enregistrer les demandes de révocations Transmettre les demandes de création et de révocation des cartes R. E. AL avec copies des pièces justificatives, à l ’AC (autorité de certification) dans les délais Transmettre périodiquement à l’AC l’ensemble des pièces relatives à la vie des certificats Transmettre les demandes de récupérations des cartes R. E. AL bloquées et des codes dans les délais 35

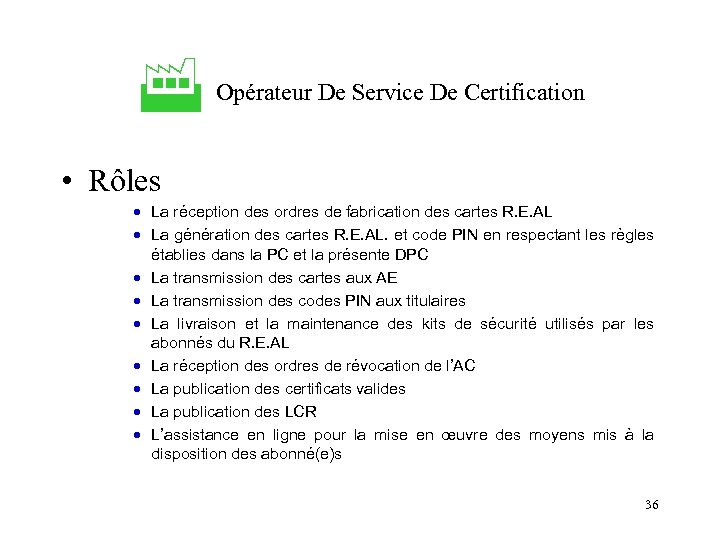

Opérateur De Service De Certification • Rôles · La réception des ordres de fabrication des cartes R. E. AL · La génération des cartes R. E. AL. et code PIN en respectant les règles établies dans la PC et la présente DPC · La transmission des cartes aux AE · La transmission des codes PIN aux titulaires · La livraison et la maintenance des kits de sécurité utilisés par les abonnés du R. E. AL · La réception des ordres de révocation de l’AC · La publication des certificats valides · La publication des LCR · L’assistance en ligne pour la mise en œuvre des moyens mis à la disposition des abonné(e)s 36

Opérateur De Service De Certification • Rôles Ø La gestion de l’ensemble du cycle de vie des certificats émis pour les abonnés Ø L’archivage des certificats et des LCR Ø La gestion des journaux et des archives informatiques Ø La fourniture à l ’AC des moyens d'accès aux journaux et aux archives Ø L’horodatage Ø La récupération des cartes R. E. AL en cas de blocage et des codes PIN en cas d’oublie Ø La garantie à travers le R. E. AL. d’un accès continu à l’ensemble des certificats 37

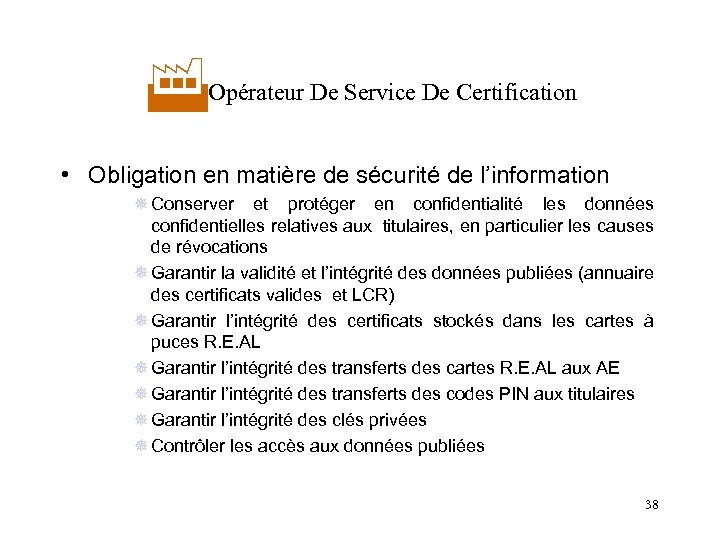

Opérateur De Service De Certification • Obligation en matière de sécurité de l’information ¯ Conserver et protéger en confidentialité les données confidentielles relatives aux titulaires, en particulier les causes de révocations ¯ Garantir la validité et l’intégrité des données publiées (annuaire des certificats valides et LCR) ¯ Garantir l’intégrité des certificats stockés dans les cartes à puces R. E. AL ¯ Garantir l’intégrité des transferts des cartes R. E. AL aux AE ¯ Garantir l’intégrité des transferts des codes PIN aux titulaires ¯ Garantir l’intégrité des clés privées ¯ Contrôler les accès aux données publiées 38

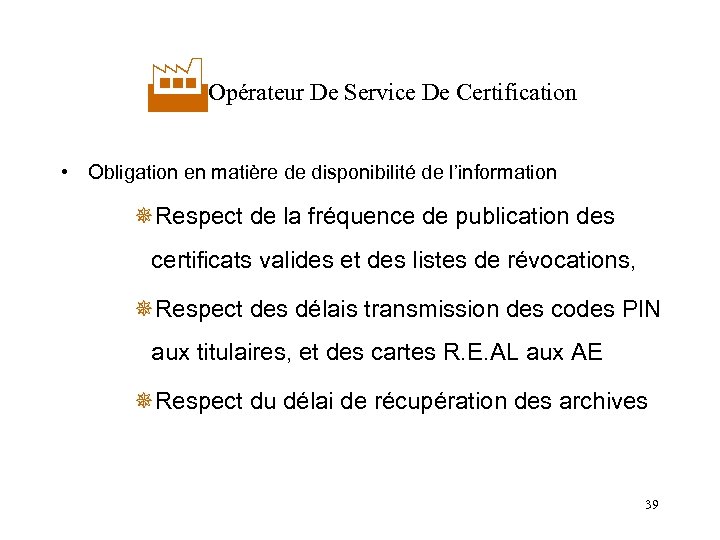

Opérateur De Service De Certification • Obligation en matière de disponibilité de l’information ¯Respect de la fréquence de publication des certificats valides et des listes de révocations, ¯Respect des délais transmission des codes PIN aux titulaires, et des cartes R. E. AL aux AE ¯Respect du délai de récupération des archives 39

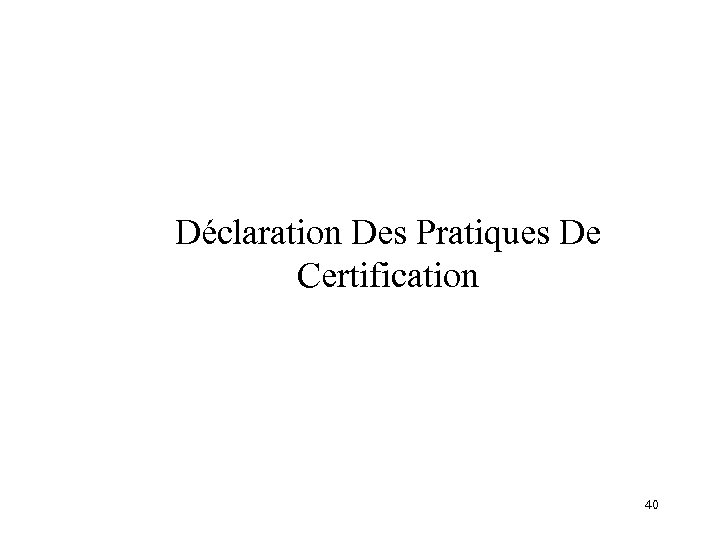

Déclaration Des Pratiques De Certification 40

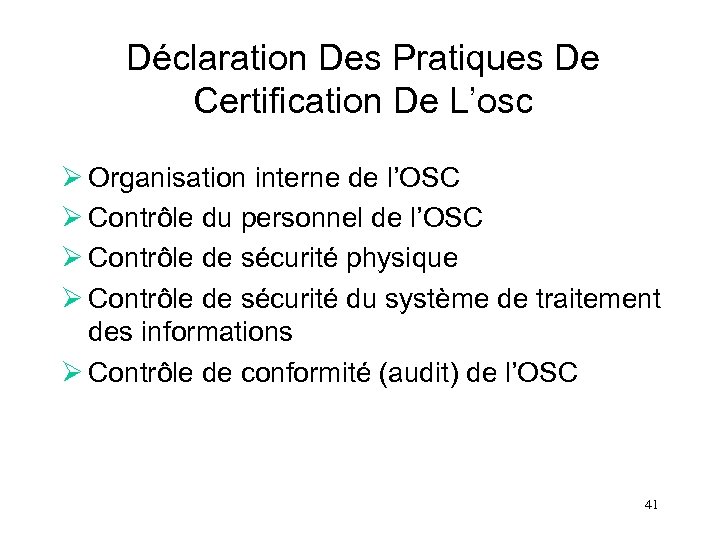

Déclaration Des Pratiques De Certification De L’osc Ø Organisation interne de l’OSC Ø Contrôle du personnel de l’OSC Ø Contrôle de sécurité physique Ø Contrôle de sécurité du système de traitement des informations Ø Contrôle de conformité (audit) de l’OSC 41

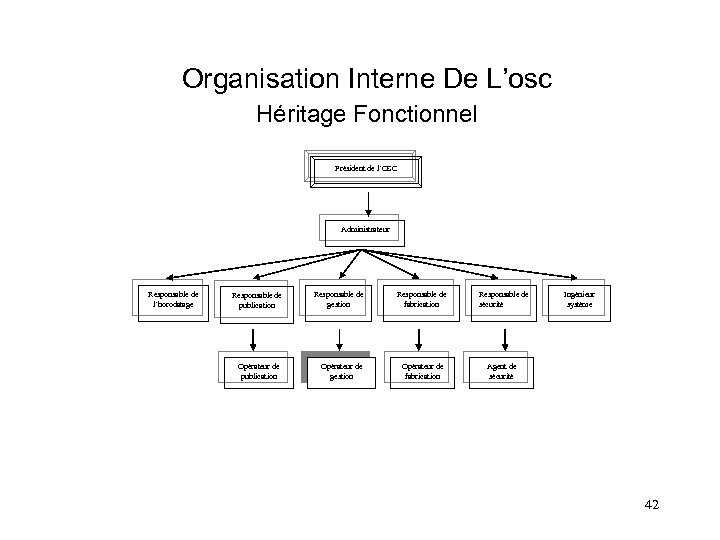

Organisation Interne De L’osc Héritage Fonctionnel Président de l’OSC Administrateur Responsable de l’horodatage Responsable de publication Responsable de gestion Opérateur de publication Opérateur de gestion Responsable de fabrication Responsable de sécurité Opérateur de fabrication Ingénieur système Agent de sécurité 42

Contrôle Du Personnel De L'osc ¬Clauses de confidentialité ¬Procédures interne de fonctionnement ¬Enquête sur le passé professionnel/personnel ¬Compétenence qualification et fréquence de formation ¬Les sanctions ¬Documentations fournies au personnel 43

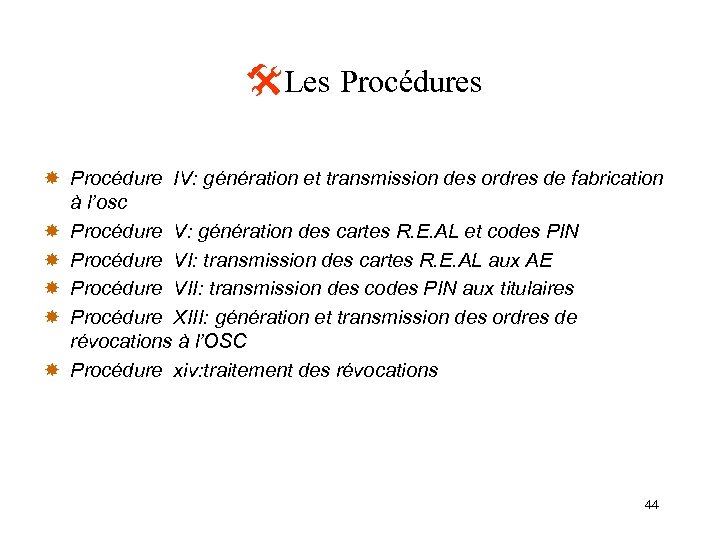

Les Procédures Procédure IV: génération et transmission des ordres de fabrication à l’osc Procédure V: génération des cartes R. E. AL et codes PIN Procédure VI: transmission des cartes R. E. AL aux AE Procédure VII: transmission des codes PIN aux titulaires Procédure XIII: génération et transmission des ordres de révocations à l’OSC Procédure xiv: traitement des révocations 44

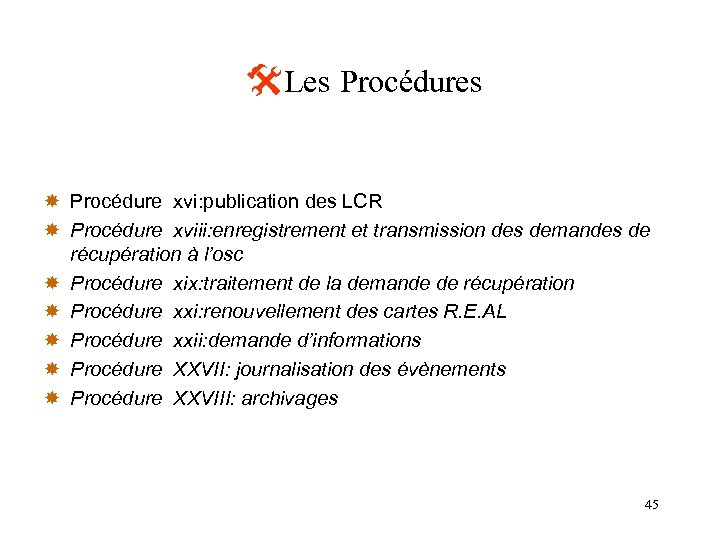

Les Procédures Procédure xvi: publication des LCR Procédure xviii: enregistrement et transmission des demandes de récupération à l’osc Procédure xix: traitement de la demande de récupération Procédure xxi: renouvellement des cartes R. E. AL Procédure xxii: demande d’informations Procédure XXVII: journalisation des évènements Procédure XXVIII: archivages 45

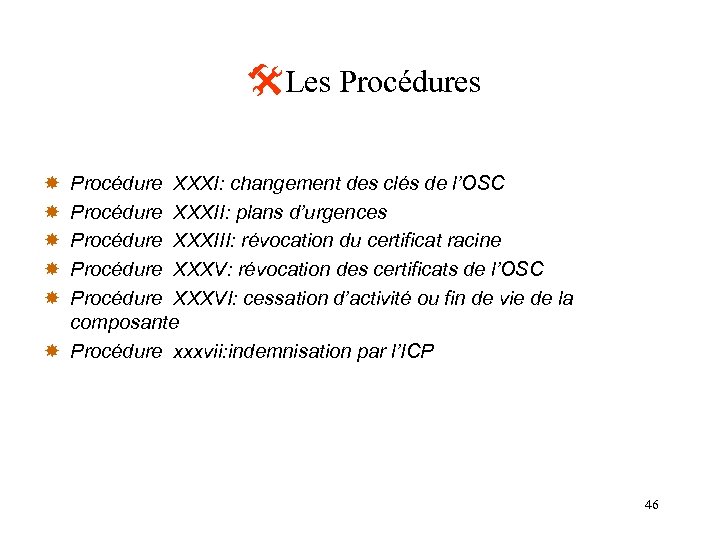

Les Procédures Procédure XXXI: changement des clés de l’OSC Procédure XXXII: plans d’urgences Procédure XXXIII: révocation du certificat racine Procédure XXXV: révocation des certificats de l’OSC Procédure XXXVI: cessation d’activité ou fin de vie de la composante Procédure xxxvii: indemnisation par l’ICP 46

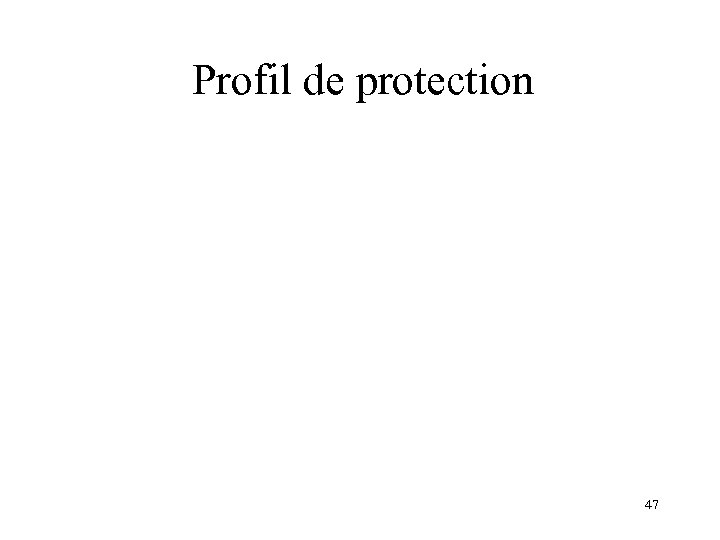

Profil de protection 47

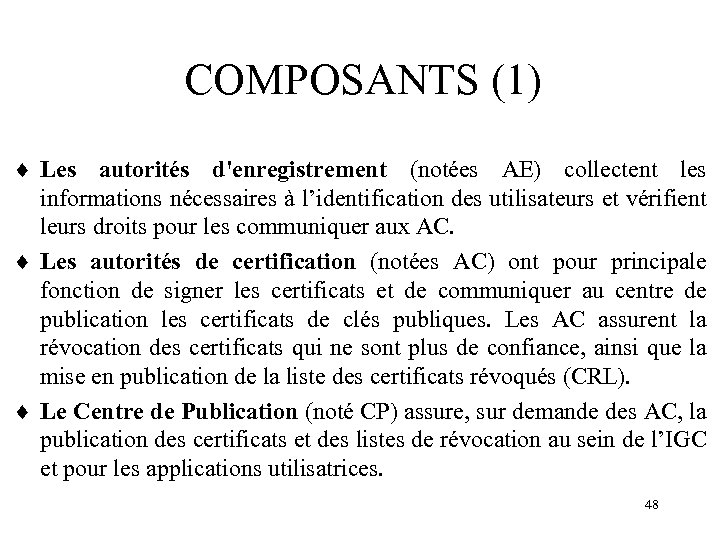

COMPOSANTS (1) ¨ Les autorités d'enregistrement (notées AE) collectent les informations nécessaires à l’identification des utilisateurs et vérifient leurs droits pour les communiquer aux AC. ¨ Les autorités de certification (notées AC) ont pour principale fonction de signer les certificats et de communiquer au centre de publication les certificats de clés publiques. Les AC assurent la révocation des certificats qui ne sont plus de confiance, ainsi que la mise en publication de la liste des certificats révoqués (CRL). ¨ Le Centre de Publication (noté CP) assure, sur demande des AC, la publication des certificats et des listes de révocation au sein de l’IGC et pour les applications utilisatrices. 48

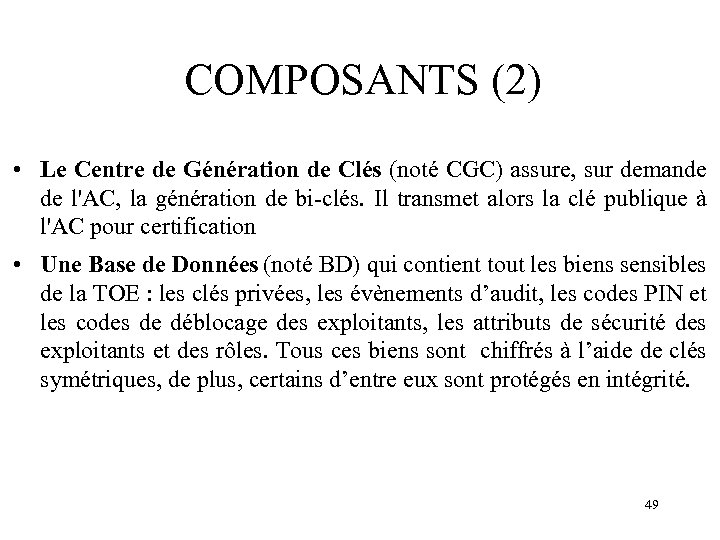

COMPOSANTS (2) • Le Centre de Génération de Clés (noté CGC) assure, sur demande de l'AC, la génération de bi-clés. Il transmet alors la clé publique à l'AC pour certification • Une Base de Données (noté BD) qui contient tout les biens sensibles de la TOE : les clés privées, les évènements d’audit, les codes PIN et les codes de déblocage des exploitants, les attributs de sécurité des exploitants et des rôles. Tous ces biens sont chiffrés à l’aide de clés symétriques, de plus, certains d’entre eux sont protégés en intégrité. 49

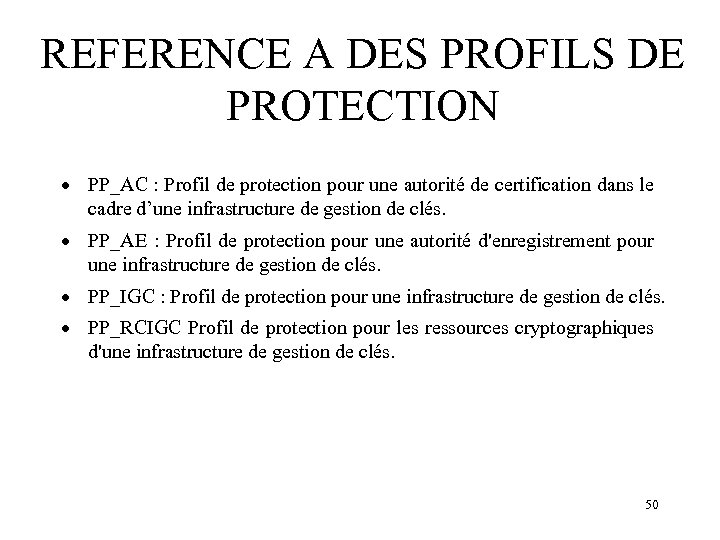

REFERENCE A DES PROFILS DE PROTECTION · PP_AC : Profil de protection pour une autorité de certification dans le cadre d’une infrastructure de gestion de clés. · PP_AE : Profil de protection pour une autorité d'enregistrement pour une infrastructure de gestion de clés. · PP_IGC : Profil de protection pour une infrastructure de gestion de clés. · PP_RCIGC Profil de protection pour les ressources cryptographiques d'une infrastructure de gestion de clés. 50

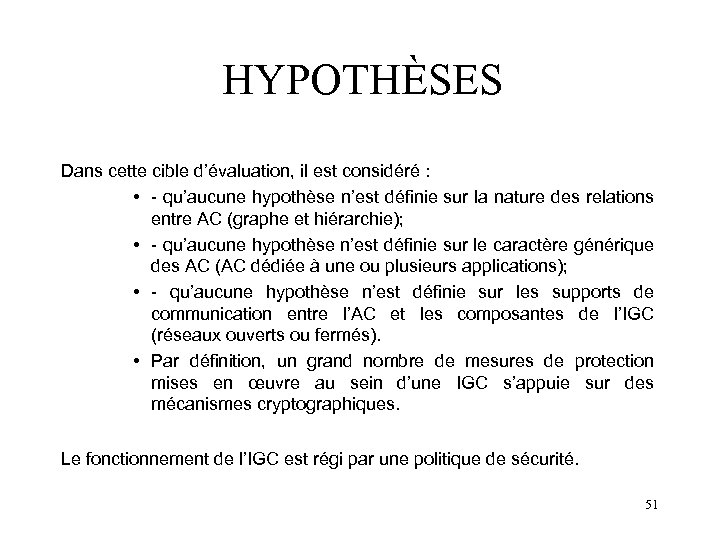

HYPOTHÈSES Dans cette cible d’évaluation, il est considéré : • - qu’aucune hypothèse n’est définie sur la nature des relations entre AC (graphe et hiérarchie); • - qu’aucune hypothèse n’est définie sur le caractère générique des AC (AC dédiée à une ou plusieurs applications); • - qu’aucune hypothèse n’est définie sur les supports de communication entre l’AC et les composantes de l’IGC (réseaux ouverts ou fermés). • Par définition, un grand nombre de mesures de protection mises en œuvre au sein d’une IGC s’appuie sur des mécanismes cryptographiques. Le fonctionnement de l’IGC est régi par une politique de sécurité. 51

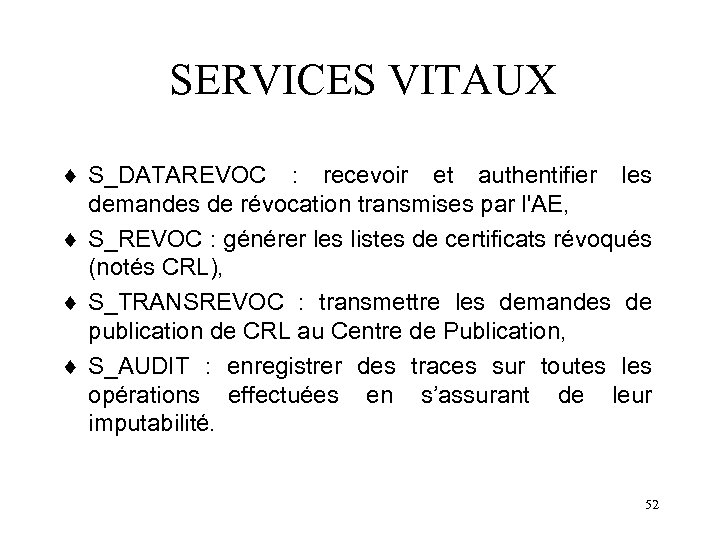

SERVICES VITAUX ¨ S_DATAREVOC : recevoir et authentifier les demandes de révocation transmises par l'AE, ¨ S_REVOC : générer les listes de certificats révoqués (notés CRL), ¨ S_TRANSREVOC : transmettre les demandes de publication de CRL au Centre de Publication, ¨ S_AUDIT : enregistrer des traces sur toutes les opérations effectuées en s’assurant de leur imputabilité. 52

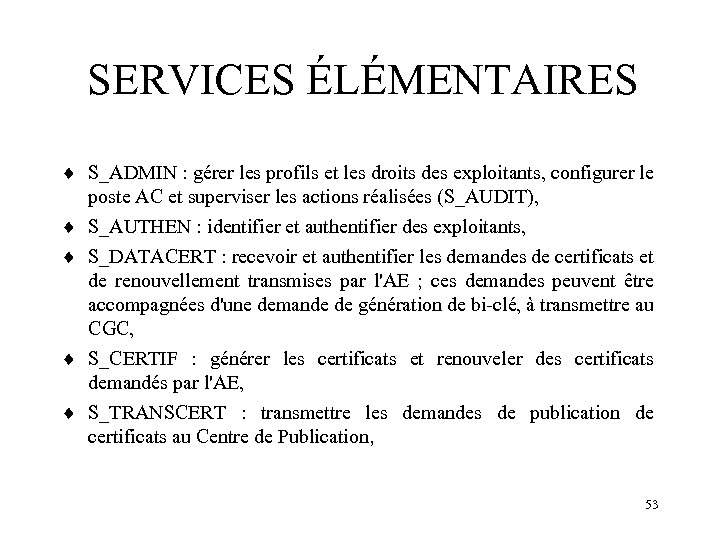

SERVICES ÉLÉMENTAIRES ¨ S_ADMIN : gérer les profils et les droits des exploitants, configurer le poste AC et superviser les actions réalisées (S_AUDIT), ¨ S_AUTHEN : identifier et authentifier des exploitants, ¨ S_DATACERT : recevoir et authentifier les demandes de certificats et de renouvellement transmises par l'AE ; ces demandes peuvent être accompagnées d'une demande de génération de bi-clé, à transmettre au CGC, ¨ S_CERTIF : générer les certificats et renouveler des certificats demandés par l'AE, ¨ S_TRANSCERT : transmettre les demandes de publication de certificats au Centre de Publication, 53

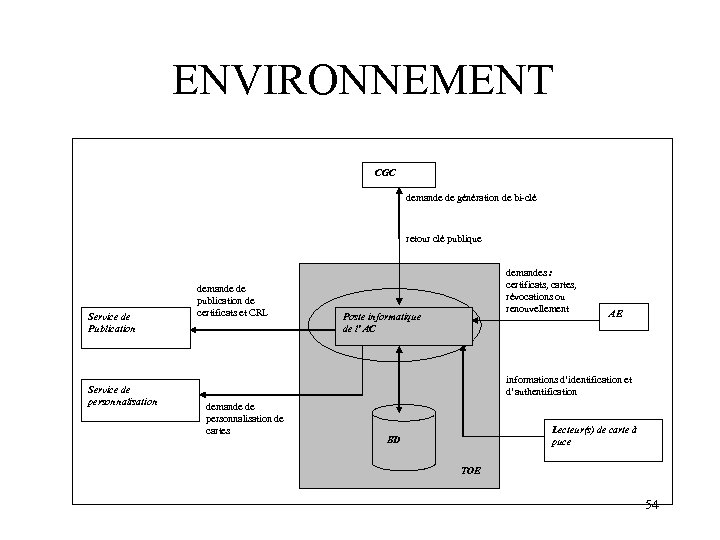

ENVIRONNEMENT CGC demande de génération de bi-clé retour clé publique Service de Publication Service de personnalisation demande de publication de certificats et CRL demandes : certificats, cartes, révocations ou renouvellement Poste informatique de l' AC AE informations d’identification et d’authentification demande de personnalisation de cartes Lecteur(s) de carte à puce BD TOE 54

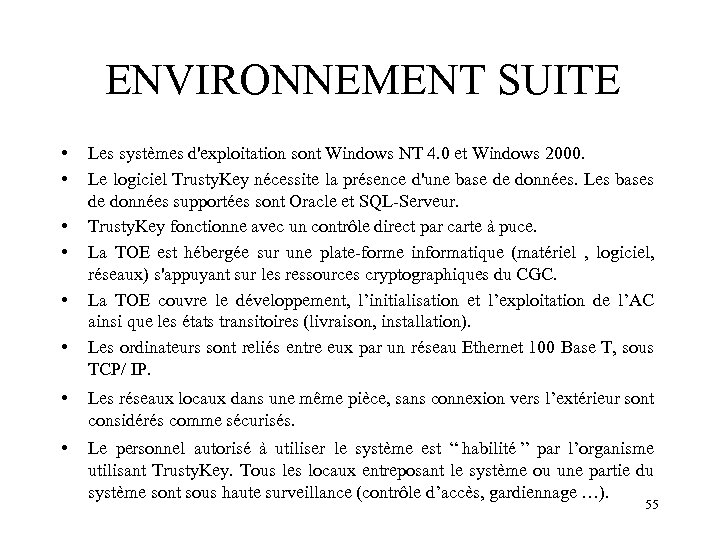

ENVIRONNEMENT SUITE • • • Les systèmes d'exploitation sont Windows NT 4. 0 et Windows 2000. Le logiciel Trusty. Key nécessite la présence d'une base de données. Les bases de données supportées sont Oracle et SQL-Serveur. Trusty. Key fonctionne avec un contrôle direct par carte à puce. La TOE est hébergée sur une plate-forme informatique (matériel , logiciel, réseaux) s'appuyant sur les ressources cryptographiques du CGC. La TOE couvre le développement, l’initialisation et l’exploitation de l’AC ainsi que les états transitoires (livraison, installation). Les ordinateurs sont reliés entre eux par un réseau Ethernet 100 Base T, sous TCP/ IP. • Les réseaux locaux dans une même pièce, sans connexion vers l’extérieur sont considérés comme sécurisés. • Le personnel autorisé à utiliser le système est “ habilité ” par l’organisme utilisant Trusty. Key. Tous les locaux entreposant le système ou une partie du système sont sous haute surveillance (contrôle d’accès, gardiennage …). 55

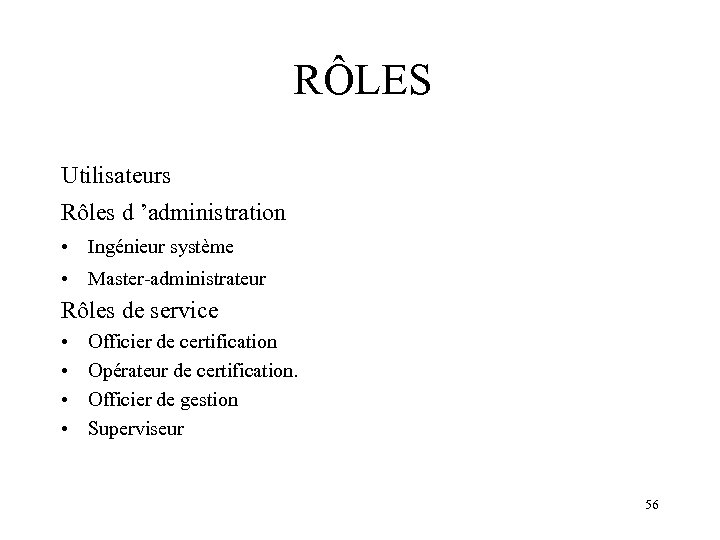

RÔLES Utilisateurs Rôles d ’administration • Ingénieur système • Master-administrateur Rôles de service • • Officier de certification Opérateur de certification. Officier de gestion Superviseur 56

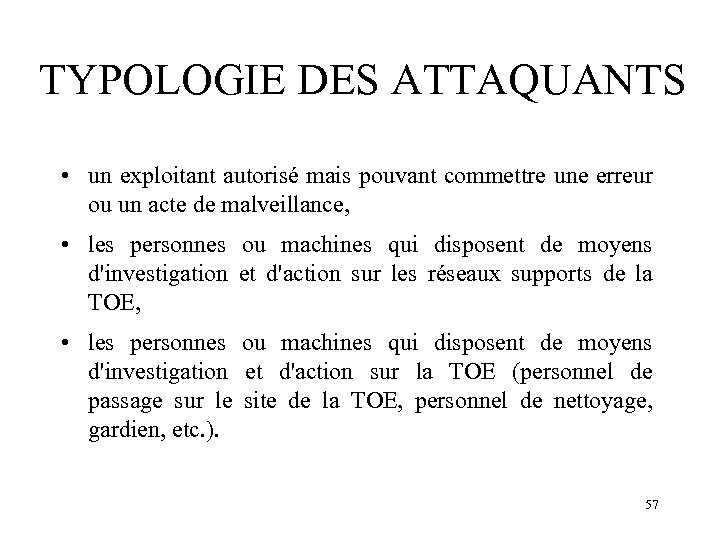

TYPOLOGIE DES ATTAQUANTS • un exploitant autorisé mais pouvant commettre une erreur ou un acte de malveillance, • les personnes ou machines qui disposent de moyens d'investigation et d'action sur les réseaux supports de la TOE, • les personnes ou machines qui disposent de moyens d'investigation et d'action sur la TOE (personnel de passage sur le site de la TOE, personnel de nettoyage, gardien, etc. ). 57

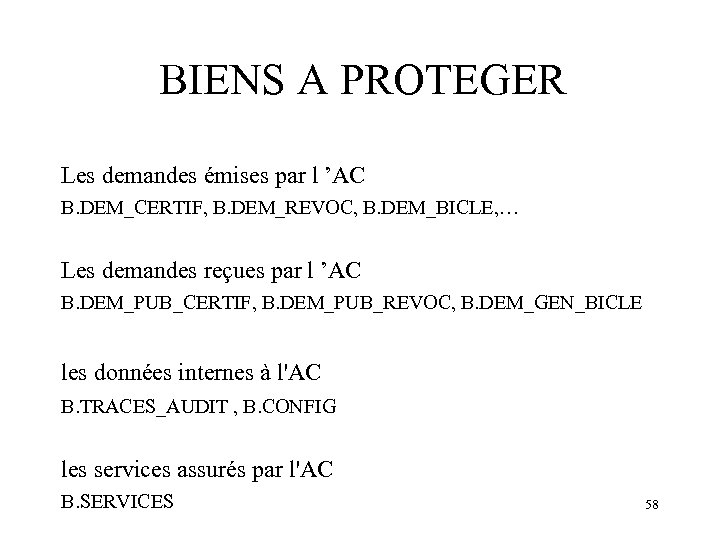

BIENS A PROTEGER Les demandes émises par l ’AC B. DEM_CERTIF, B. DEM_REVOC, B. DEM_BICLE, … Les demandes reçues par l ’AC B. DEM_PUB_CERTIF, B. DEM_PUB_REVOC, B. DEM_GEN_BICLE les données internes à l'AC B. TRACES_AUDIT , B. CONFIG les services assurés par l'AC B. SERVICES 58

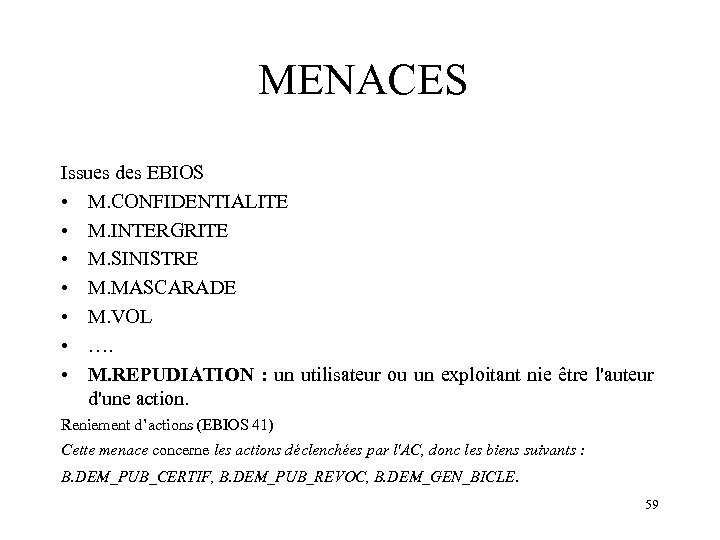

MENACES Issues des EBIOS • M. CONFIDENTIALITE • M. INTERGRITE • M. SINISTRE • M. MASCARADE • M. VOL • …. • M. REPUDIATION : un utilisateur ou un exploitant nie être l'auteur d'une action. Reniement d’actions (EBIOS 41) Cette menace concerne les actions déclenchées par l'AC, donc les biens suivants : B. DEM_PUB_CERTIF, B. DEM_PUB_REVOC, B. DEM_GEN_BICLE. 59

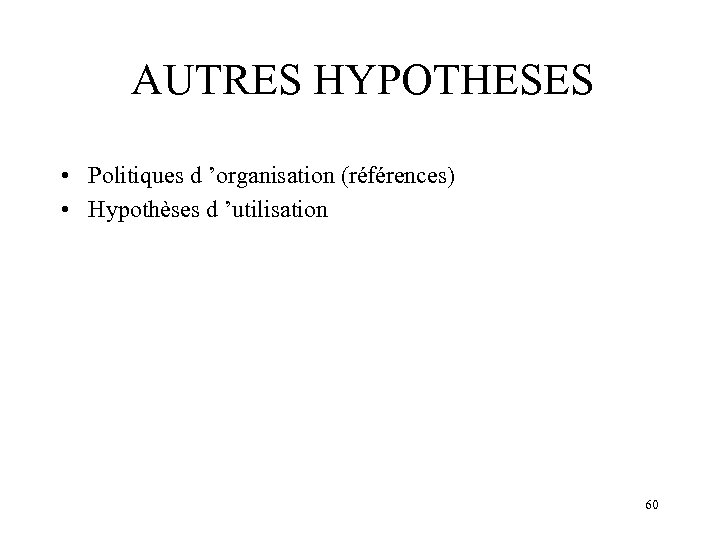

AUTRES HYPOTHESES • Politiques d ’organisation (références) • Hypothèses d ’utilisation 60

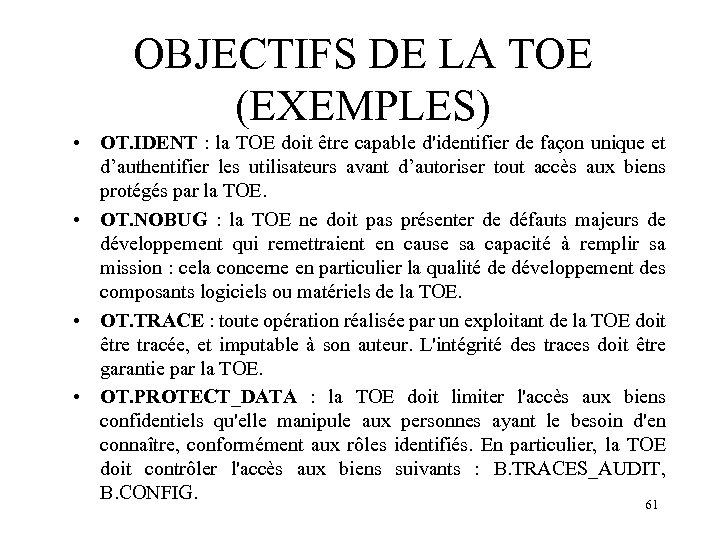

OBJECTIFS DE LA TOE (EXEMPLES) • OT. IDENT : la TOE doit être capable d'identifier de façon unique et d’authentifier les utilisateurs avant d’autoriser tout accès aux biens protégés par la TOE. • OT. NOBUG : la TOE ne doit pas présenter de défauts majeurs de développement qui remettraient en cause sa capacité à remplir sa mission : cela concerne en particulier la qualité de développement des composants logiciels ou matériels de la TOE. • OT. TRACE : toute opération réalisée par un exploitant de la TOE doit être tracée, et imputable à son auteur. L'intégrité des traces doit être garantie par la TOE. • OT. PROTECT_DATA : la TOE doit limiter l'accès aux biens confidentiels qu'elle manipule aux personnes ayant le besoin d'en connaître, conformément aux rôles identifiés. En particulier, la TOE doit contrôler l'accès aux biens suivants : B. TRACES_AUDIT, B. CONFIG. 61

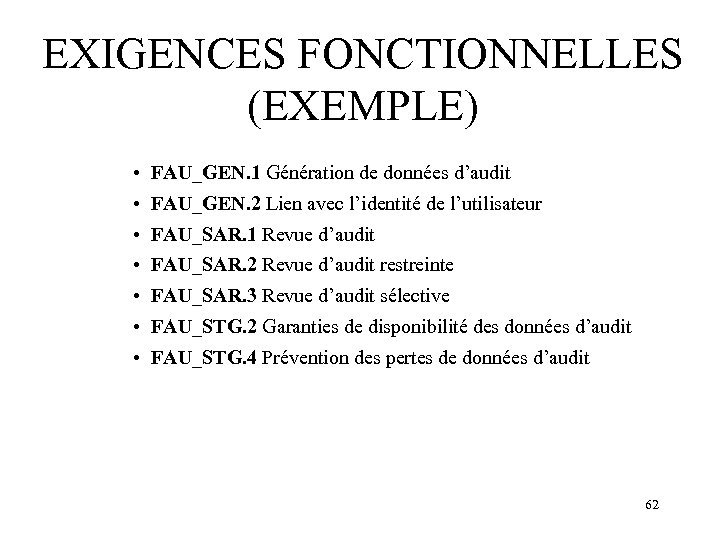

EXIGENCES FONCTIONNELLES (EXEMPLE) • FAU_GEN. 1 Génération de données d’audit • FAU_GEN. 2 Lien avec l’identité de l’utilisateur • FAU_SAR. 1 Revue d’audit • FAU_SAR. 2 Revue d’audit restreinte • FAU_SAR. 3 Revue d’audit sélective • FAU_STG. 2 Garanties de disponibilité des données d’audit • FAU_STG. 4 Prévention des pertes de données d’audit 62

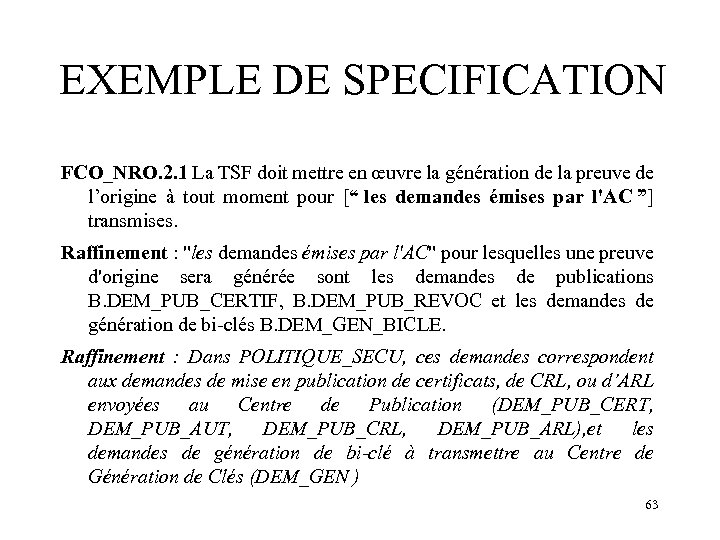

EXEMPLE DE SPECIFICATION FCO_NRO. 2. 1 La TSF doit mettre en œuvre la génération de la preuve de l’origine à tout moment pour [“ les demandes émises par l'AC ”] transmises. Raffinement : "les demandes émises par l'AC" pour lesquelles une preuve d'origine sera générée sont les demandes de publications B. DEM_PUB_CERTIF, B. DEM_PUB_REVOC et les demandes de génération de bi-clés B. DEM_GEN_BICLE. Raffinement : Dans POLITIQUE_SECU, ces demandes correspondent aux demandes de mise en publication de certificats, de CRL, ou d’ARL envoyées au Centre de Publication (DEM_PUB_CERT, DEM_PUB_AUT, DEM_PUB_CRL, DEM_PUB_ARL), et les demandes de génération de bi-clé à transmettre au Centre de Génération de Clés (DEM_GEN ) 63

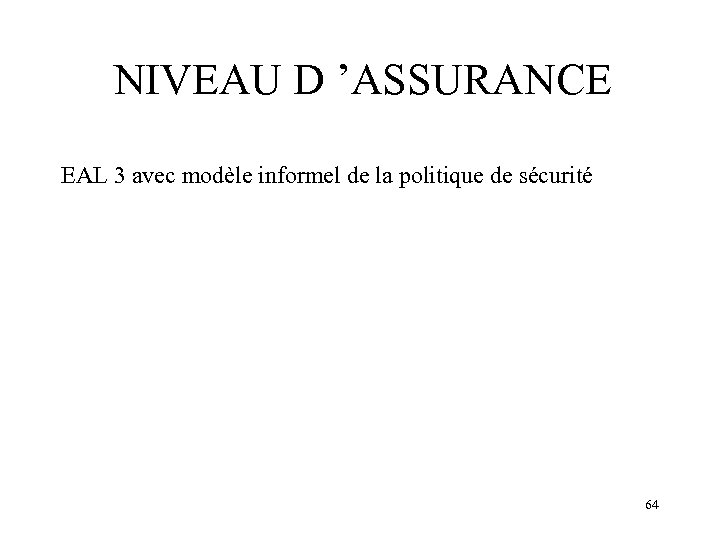

NIVEAU D ’ASSURANCE EAL 3 avec modèle informel de la politique de sécurité 64

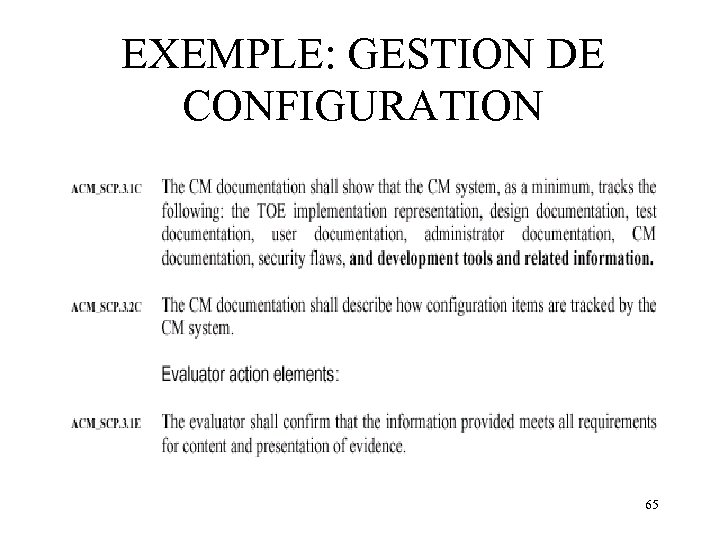

EXEMPLE: GESTION DE CONFIGURATION 65

CONCEPTION FORMELLE 66

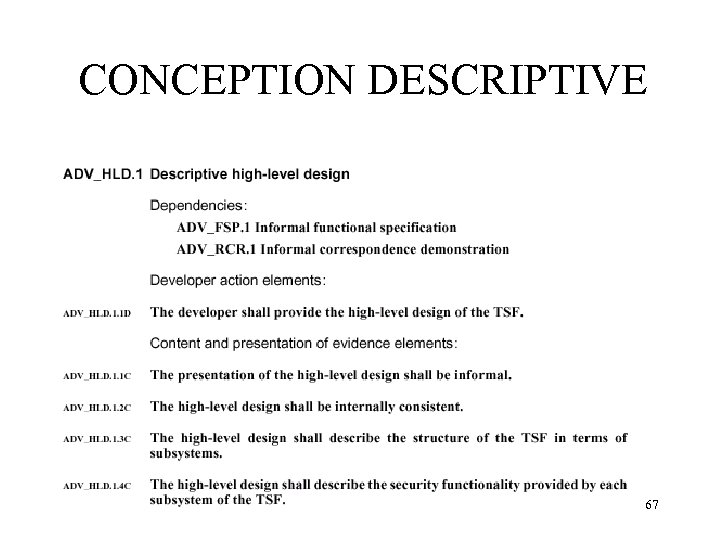

CONCEPTION DESCRIPTIVE 67

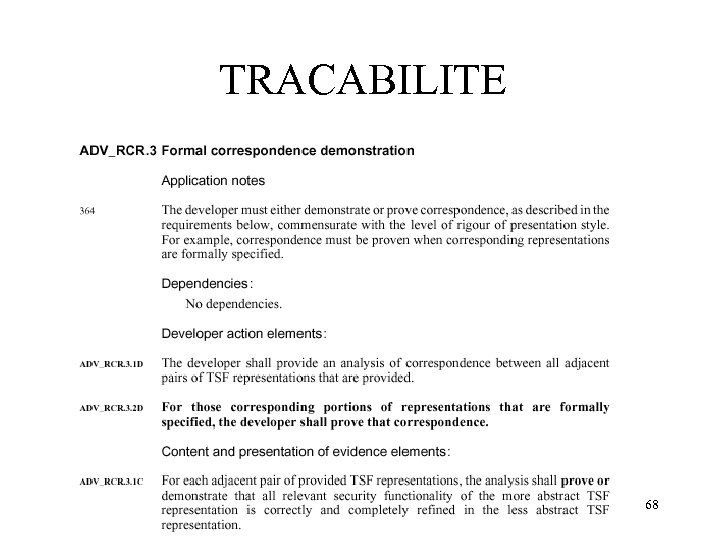

TRACABILITE 68

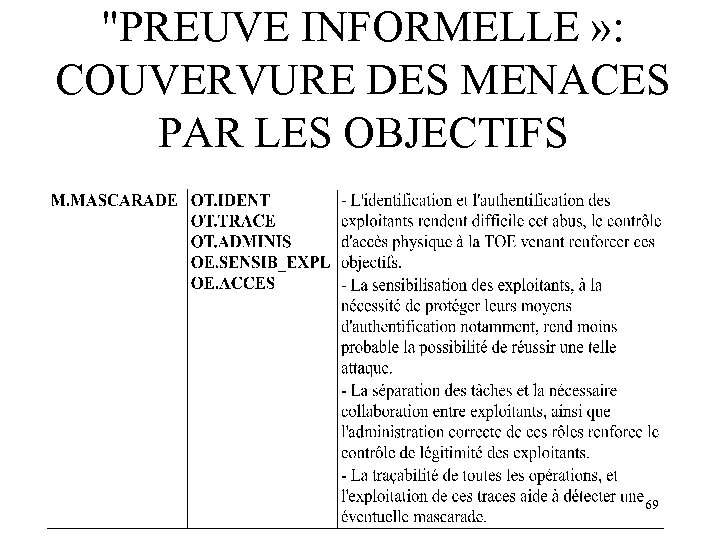

"PREUVE INFORMELLE » : COUVERVURE DES MENACES PAR LES OBJECTIFS 69
